静态转换开关（STS）在铁路信号电源系统中的应用摘要：《国铁集团工电部关于加强铁路信号电源系统设备技术管理的通知》中要求：高速铁路以及普速铁路大型客运/枢纽车站、驼峰的信号信号电源系统设备，应采用双总线冗余配电架构。

静态切换开关（STS）在双总线配电架构中的应用可有效解决单电源信号设备的输入电源冗余问题。

本文首先对STS的工作原理进行阐述，重点介绍其器件SCR原理、输入电源切换、互锁机制等，同时结合双总线冗余配电架构对STS静态转换开关在铁路信号电源系统中的应用进行详述。

关键词：铁路信号电源系统双总线冗余配电架构静态装换开关应用一、简述静态转换开关（Static Transfer Switch，STS）是指在两路电源供电系统之间切换的开关电子设备，主要用于两路电源供电切换，为电源二选一自动切换系统。

STS在两路交流电源构成的双总线供电系统中承担着检测、切换的重要任务。

正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。

在主电源发生故障时，负载自动并迅速切换到备用电源，主电源恢复正常后，负载自动切换回主电源。

通常情况下，静态转换开关可在小于10ms的时间内将电源自动切换到一个稳定的备用电源，不会造成IT类负载断电。

STS采用先断后通的切换方式，一路电源出现故障，STS可以继续由另一路可用电源向设备供电。

一旦出现短路，STS将确保故障不会延伸影响到备用电源，从而保证继续向设备供电，适合用于UPS与UPS，UPS与发电机，UPS与市电，市电与市电等任意两路电源的不断电转换。

因其快速负载切换的特性，STS已经广泛应用于要求极高供电可靠性的高端不间断供电领域，如计算机中心，互联网数据中心、电信、金融数据中心及工业过程控制中心等，利用快速的负载切换功能保证设备能够在主电源发生故障时保障不间断运行，给设备提供稳定的、高质量的交流供电。

二、STS工作原理1.STS组成STS的主回路主要由输入开关、输出开关、旁路维修开关以及由可控硅（SCR）构成的静态切换开关组成。

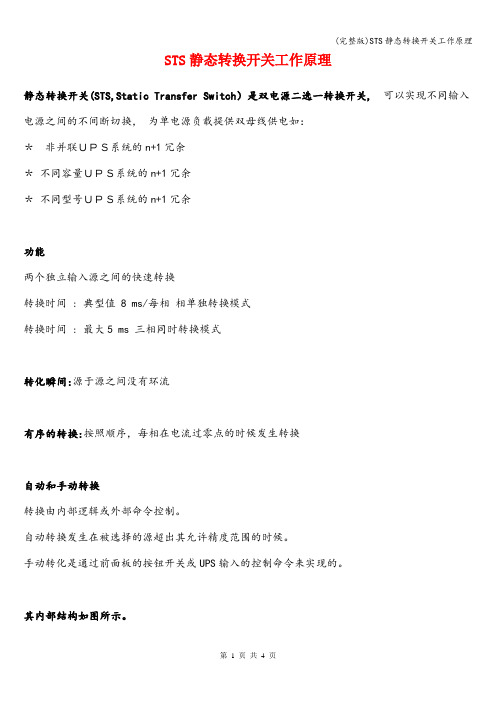

S T S静态转换开关工作原理Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GTSTS静态转换开关工作原理静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。

自动转换发生在被选择的源超出其允许精度范围的时候。

手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。

其内部结构如图所示。

STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。

两路交流电源的幅度、频率和相位差应控制在一定的范围内。

STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。

STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。

只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。

STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。

进行手动转换时可保证输出不间断。

STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。

正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。

在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。

双电源STS静态换转开关输入配电系统解决方案双电源STS静态转换开关输入配电系统是一种用于提供可靠电力供应的解决方案。

它可以自动地将主电源和备用电源之间进行静态转换，并确保在主电源出现故障时备用电源能够立即接替供电，从而保证关键设备的连续运行。

以下是一个基本的双电源STS静态转换开关输入配电系统的构成和工作原理：2.备用电源：备用电源是在主电源发生故障或停电时可以立即接替供电的备用能源。

常见的备用电源包括柴油发电机组、蓄电池组和太阳能电池组等。

3.双电源STS静态转换开关：双电源STS静态转换开关是系统的关键设备，它用于控制主电源和备用电源的切换。

当主电源正常时，它会将主电源的电能传输到负载设备上，同时备用电源处于待命状态。

一旦主电源出现故障或停电，双电源STS静态转换开关会立即感知到并将备用电源切换到负载设备上，确保用户设备的持续供电。

4.负载设备：负载设备是配电系统的最终用户，可以是各种各样的设备，如计算机、服务器、通信设备等。

它们依赖于稳定和可靠的电力供应，因此需要一个双电源STS静态转换开关输入配电系统来保证其正常工作。

1.当主电源正常时，双电源STS静态转换开关将主电源的电能传输到负载设备上，同时备用电源处于待命状态。

2.一旦主电源出现故障或停电，双电源STS静态转换开关会立即感知到，并迅速将备用电源切换到负载设备上。

3.当主电源恢复正常供电时，双电源STS静态转换开关会再次迅速切换回主电源，同时备用电源恢复待命状态。

通过以上的工作原理，双电源STS静态转换开关输入配电系统能够实现主备电源之间的无缝切换，确保重要设备的持续供电。

这种系统具有以下优点：1.自动切换：双电源STS静态转换开关能够自动感知主电源的状态并进行切换，无需人工干预，大大提高了系统的可靠性。

2.快速切换时间：双电源STS静态转换开关能够在数毫秒内完成主备电源之间的切换，保证了负载设备的连续供电，避免了数据丢失和设备损坏。

STS静态转换开关工作原理静态转换开关(STS,Static Transfer Switch）是双电源二选一转换开关,可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。

自动转换发生在被选择的源超出其允许精度范围的时候。

手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。

其内部结构如图所示。

STS 设计用来实现两个同步三相交流电源之间进行不间断(〈8ms）转换.两路交流电源的幅度、频率和相位差应控制在一定的范围内.STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换，禁止接入两路会产生回流的输入电源。

STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源.只有在主电源故障或手动复位的情况下,STS才会自动在8ms内从主电源切换到备用电源。

STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时,可以手动地将输入电源切换到旁路开关。

进行手动转换时可保证输出不间断.STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成.正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。

在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源.当STS感应的负载电流超过预先设定的过流值时，表示有冲击电流或者过载,这时即使主电源电压超出正常的电压范围，STS也不发生转换。

Galaxy STS静态转换开关特点介绍Galaxy STS静态转换开关可应用于两路独立的冗余电源之间的无间断转换。

STS可提供在下列条件下的有效切换：☐两路完全隔离的供电电源和与之相应的配电系统；☐为现有供电系统提供冗余备份支路；☐使负载在选择的其中之一的电源上独立运行，而不会受到另一路电源的干扰。

一、主要优点☐切换的可控性和可靠性：“无间断”转换技术(Break Before Make)保证了两路电源在任何情况下不会出现并联运行的状态，其结果是故障不会发生物理的传播，并且没有发生不可靠性的联接点，同时STS的半导体器件(可控硅)具有热过载的充分能力。

☐完全的自控制性：Galaxy STS完全采用固态电路，包括两组三相的静态开关(SS)和电子控制电路。

控制电路连续的监测整个系统参数(包括两路电源、负载、静态开关等)，并控制着静态开关的可控硅器件。

控制电源和通风具有冗余性。

任何一路电源发生故障时都会引起报警。

☐易于安全地维修：模块化的设计保证STS可在最安全的条件下进行维修，每一路静态开关SS都有三个隔离开关，以保证与电源和负载的完全隔离。

☐多种通讯和易于操作：•完整的模拟图安装在正面的操作面板上，用于系统控制，提供负载和电源的各种运行状态信息和电气参数；•串行RS485通讯接口可以连接到外部计算机等监控设备上，实现楼宇电源管理；•11个干接点端子可实现远程的显示和控制；二、STS配置单线图STS的组成：•SW1：静态开关1的输入开关；•SW2：静态开关2的输入开关；•BP1（SW3）：电源1的旁路开关；•BP2（SW4）：电源2的旁路开关；•SW5：输出开关三、基本技术指标和环境额定容量：30A、50A、100A、160A、250A、400A、600A 电源电压：380V-10%到415V+10%电源频率：50Hz或60Hz+5%过载能力：110%持续10分钟200%持续20秒钟。

开关检测报告随着科技的不断发展，开关已经成为我们生活中必不可少的一部分。

无论是家庭、办公室还是公共场所，开关都是连接电器与电源之间的重要桥梁。

然而，有时我们会遇到一些问题，比如电路失灵、开关无法正常开启或关闭等等。

因此，为了保证开关的质量和性能稳定，进行开关检测是非常必要的。

一、开关外观检测首先进行的是开关外观检测。

我们会仔细观察开关的外观，检查是否有明显的损坏、变形或者划痕等情况。

同时，还会检查开关的颜色是否一致，是否有漆面剥落等问题。

若发现上述情况，意味着开关的外壳或者表面质量有待改进，可能会影响其安全使用。

二、开关功能检测接下来是开关的功能检测。

我们会对开关的开关量进行测试，即开启与闭合的频率。

测试中，我们需要确保开关的触发力合适，不能过于轻微或者过于沉重，以免用户使用不便。

同时，还需要检测开关的连接是否稳定，是否会出现抖动等问题。

三、开关电气性能检测除了功能检测，开关的电气性能测试也是不可或缺的环节。

我们会测试开关的绝缘电阻，以确保在使用过程中不会出现漏电等安全隐患。

此外，还要检验开关的耐压性能，确保在正常使用范围内不会出现电弧现象。

电气性能的测试过程中，我们还会关注开关的泄漏电流、接触电阻等指标，以保证开关的可靠性和长期稳定性。

四、开关环境适应性检测作为一个常用的电器，开关需要在各种环境条件下正常工作。

因此，对开关的环境适应性进行测试也是非常重要的。

我们会模拟不同的温度、湿度、震动等环境条件，测试开关在这些条件下是否能够正常运行。

同时，也需要测试开关的防尘防水性能，以保证其在不同的使用场景下能够正常工作。

五、开关标志检测最后，进行的是开关标志检测。

开关标志一般包括厂商信息、产品型号、电流电压等标识，这些信息对用户使用和售后维修都非常重要。

我们会核实这些标志的准确性和清晰度，防止因标志模糊而引发误用。

总结：开关检测报告是确保开关质量和性能稳定的一项重要工作。

通过对开关外观性能、功能、电气性能、环境适应性以及标志等方面的检测，我们能够及时发现并解决开关存在的问题。

STS静态转换开关工作原理静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。

自动转换发生在被选择的源超出其允许精度范围的时候。

手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。

其内部结构如图所示。

STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。

两路交流电源的幅度、频率和相位差应控制在一定的范围内。

STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。

STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。

只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。

STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。

进行手动转换时可保证输出不间断。

STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。

正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。

在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。

当STS感应的负载电流超过预先设定的过流值时，表示有冲击电流或者过载，这时即使主电源电压超出正常的电压范围，STS也不发生转换。
