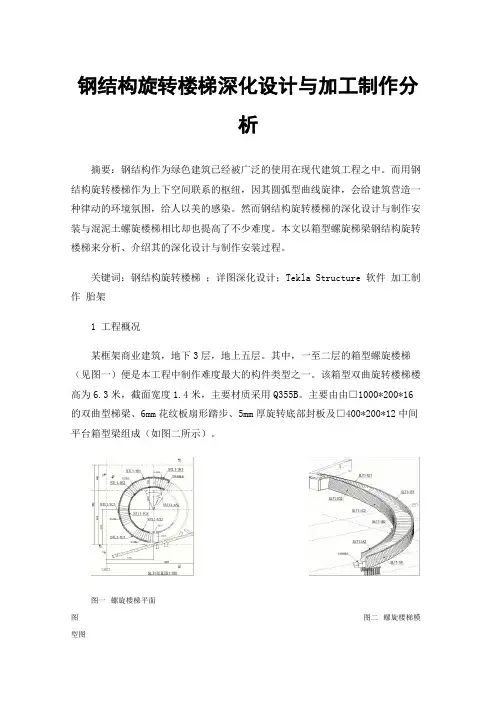

钢结构旋转楼梯建模制图及制造工艺

钢结构旋转楼梯深化设计与加工制作分析摘要：钢结构作为绿色建筑已经被广泛的使用在现代建筑工程之中。

而用钢结构旋转楼梯作为上下空间联系的枢纽，因其圆弧型曲线旋律，会给建筑营造一种律动的环境氛围，给人以美的感染。

然而钢结构旋转楼梯的深化设计与制作安装与混泥土螺旋楼梯相比却也提高了不少难度。

本文以箱型螺旋梯梁钢结构旋转楼梯来分析、介绍其的深化设计与制作安装过程。

关键词：钢结构旋转楼梯；详图深化设计；Tekla Structure 软件加工制作胎架1 工程概况某框架商业建筑，地下3层，地上五层。

其中，一至二层的箱型螺旋楼梯（见图一）便是本工程中制作难度最大的构件类型之一。

该箱型双曲旋转楼梯楼高为6.3米，截面宽度1.4米，主要材质采用Q355B。

主要由由□1000*200*16的双曲型梯梁、6mm花纹板扇形踏步、5mm厚旋转底部封板及□400*200*12中间平台箱型梁组成（如图二所示）。

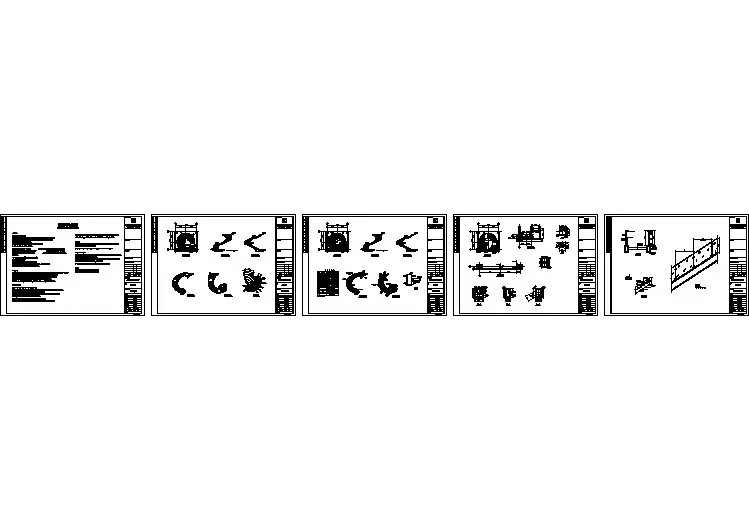

图一螺旋楼梯平面图图二螺旋楼梯模型图2 深化设计及加工制作2.1 深化设计难点：1）钢结构旋转楼梯的梯梁，因其为弯扭型空间构件，结构施工图达不到施工要求，需借助teklastructures等3D建模详图深化软件来放样完成模型的搭建及加工图纸的绘制。

2）在中间有休息平台的情况下，为保证整个楼梯的美观性，整体弧线连续性的处理。

2.2主要步骤如下：1）轴网布置，将CAD蓝图中的轴网按1：1导入tekla模型，然后找到旋转中心，画辅助圆及角度线；2）打开梁命令对话框，设置截面等参数，画第一步扇形踏步，然后再旋转命令里面设置上升高度及旋转角度，设置完成后，批量复制踏步至所需高度；3）打开tekla软件节点库里面的19号节点，对螺旋楼梯的弯扭梯梁进行建模放样，然后利用21号节点展开成平面板并输出成切割下料程序。

4）运用tekla软件生成加工图纸。

其中，螺旋梁与踏步组合在一起时，需要借助胎架放模来完成。

5）模型中休息平台处上下两段楼梯梯梁弧形的连续性处理则是做辅助踏步，将第一段楼梯的最后一个踏步点和第二段楼梯的第一个踏步点连线，然后均分画出踏步，后续同上述螺旋梁建模步骤。

旋转楼梯模板制作方法一、前言旋转楼梯是一种独特的设计，不仅美观大方，而且具有实用性。

制作旋转楼梯需要一定的技巧和经验，但只要掌握了正确的方法，就能轻松完成。

本文将介绍制作旋转楼梯的详细步骤和注意事项。

二、材料准备1. 木板：选择高质量的木板，根据楼梯大小和形状进行裁剪。

2. 钉子和螺丝：选择适合木板厚度的钉子和螺丝。

3. 锤子、电钻等工具：根据需要准备必要的工具。

三、制作步骤1. 制作支架：首先需要制作楼梯的支架。

将两块长条木板固定在地面上，并用螺丝固定在墙壁上。

然后将两块短条木板固定在长条木板上方，形成一个框架。

最后加入斜撑以增强支撑力。

2. 制作楼梯框架：根据设计图纸或实际测量数据，在纸上画出每个台阶的大小和形状，并将其转移到木板上。

然后用电锯或手锯将木板裁剪成所需的形状。

将每个台阶用钉子固定在楼梯支架上，确保每个台阶之间的距离均匀。

3. 制作楼梯扶手：根据设计要求制作楼梯扶手。

将扶手固定在楼梯支架上，确保其牢固可靠。

4. 油漆和装饰：最后对制作好的旋转楼梯进行油漆和装饰，使其更加美观大方。

四、注意事项1. 确保制作过程中的安全性，避免使用磨损或损坏的工具。

2. 在制作过程中需要准确测量尺寸和角度，以确保每个台阶之间的距离均匀，并且整个楼梯能够平衡稳定。

3. 在固定木板时要注意力度大小，避免损坏木板或者固定不牢固。

4. 在油漆和装饰过程中要注意安全性，并使用适合材料的油漆和装饰物品。

五、总结制作旋转楼梯需要一定的技巧和经验，但只要掌握了正确的方法，就能轻松完成。

在制作过程中要注意安全性，并准确测量尺寸和角度，确保整个楼梯能够平衡稳定。

最后进行油漆和装饰，使其更加美观大方。

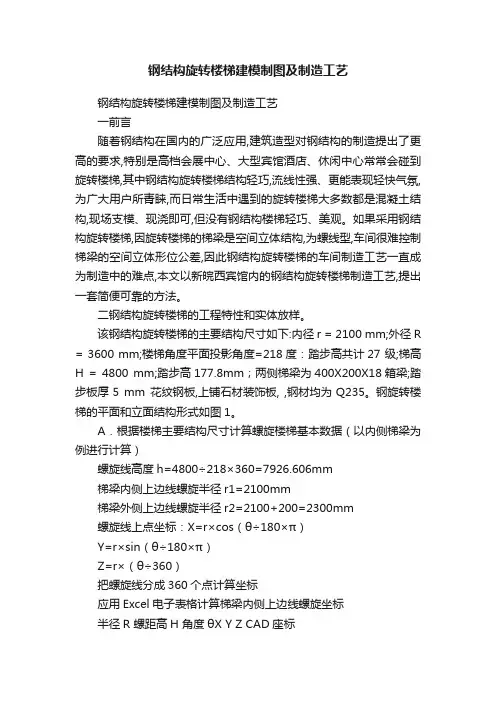

钢结构旋转楼梯建模制图及制造工艺钢结构旋转楼梯建模制图及制造工艺一前言随着钢结构在国内的广泛应用,建筑造型对钢结构的制造提出了更高的要求,特别是高档会展中心、大型宾馆酒店、休闲中心常常会碰到旋转楼梯,其中钢结构旋转楼梯结构轻巧,流线性强、更能表现轻快气氛,为广大用户所青睐,而日常生活中遇到的旋转楼梯大多数都是混凝土结构,现场支模、现浇即可,但没有钢结构楼梯轻巧、美观。

如果采用钢结构旋转楼梯,因旋转楼梯的梯梁是空间立体结构,为螺线型,车间很难控制梯梁的空间立体形位公差,因此钢结构旋转楼梯的车间制造工艺一直成为制造中的难点,本文以新皖西宾馆内的钢结构旋转楼梯制造工艺,提出一套简便可靠的方法。

二钢结构旋转楼梯的工程特性和实体放样。

该钢结构旋转楼梯的主要结构尺寸如下:内径r = 2100 mm;外径R = 3600 mm;楼梯角度平面投影角度=218度：踏步高共计27 级;梯高H = 4800 mm;踏步高177.8mm；两侧梯梁为400X200X18箱梁;踏步板厚5 mm 花纹钢板,上铺石材装饰板, ,钢材均为Q235。

钢旋转楼梯的平面和立面结构形式如图1。

A．根据楼梯主要结构尺寸计算螺旋楼梯基本数据（以内侧梯梁为例进行计算）螺旋线高度h=4800÷218×360=7926.606mm梯梁内侧上边线螺旋半径r1=2100mm梯梁外侧上边线螺旋半径r2=2100+200=2300mm螺旋线上点坐标：X=r×cos（θ÷180×π）Y=r×sin（θ÷180×π）Z=r×（θ÷360）把螺旋线分成360个点计算坐标应用Excel电子表格计算梯梁内侧上边线螺旋坐标半径R 螺距高H 角度θX Y Z CAD座标。

旋转楼梯不会画，怎么办？教你三招！注：来源dop设计曲面是我们在设计工作中经常会遇到的一种元素，经常出现在一些网红店面，联合办公，商业空间中庭等开放的空间中，但很多时候作为制图方，我们面对曲面造型时候并不仅仅是欣赏，还有头疼，经常会遇到各种问题。

如：1、复杂的曲面造型在平面中怎么都表示不清楚？标弧长还是表半径？怎么定位？2、商业空间的中庭，天花，几百个弧面，每一段还不一样，怎么标？所以本期主要分为3大部分为大家解决上述问题：1、曲面造型标注中的一些原则和注意事项。

2、曲面造型平立面标注的2种方法。

3、特殊曲面造型标注案例。

一.曲面造型图纸表达原则及注意项1、曲面标注中，确定标注尺寸的唯一性。

在曲面的平面标注中，经常用到的标注的数据有弧长，半径，直径，圆心坐标，弦长，由于曲面的复杂性和不易施工性，所以作为制图来说应该尽量用少而准确的的数据去表达平面中的“点”，使其具有唯一性，没有其它数据的干扰。

（图面标注错误实例）2、站在施工方角度考虑图纸标注。

我们的平面上的尺寸标注要站在施工方的角度，考虑图纸标注能否“正确”放样弹线出来。

现场施工技术可以达到要求吗？现场放样仪器，经纬仪、水准仪、全站仪、GPS或者激光指向仪、激光铅垂仪、激光经纬仪等高精度仪器具备吗？考虑这些因素。

3、横向尺寸尽量表达在平面上，立面图不做横向尺寸表示。

这样可以避免重复的标注，其它的尺寸在展开图或者立面图中再表达，图面关系不乱。

注意：以上的3个原则不只是应用在曲面造型标注上，只是由于曲面标注的复杂和特殊所以重点提到，在其它空间标注中也均普遍适用，希望设计师引起注意。

二.曲面造型平立面标注基础曲面造型的平立面标注可以分为两种，基础的表达都可以用这两种方法去概括：1、定位基准点+标注半径——最精简的做法（画法原理图）根据任意两点的坐标，比如图中的定位点A和B坐标，连接AB，分别以A，B两点为圆心，已知的半径R画圆，两圆交点则为圆心C，根据圆心C，和两个定位点即可得出确定的一段弧长。

目录第一章工程概况 (2)第二章施工部署 (2)第三章施工准备 (4)第四章主要施工方案及技术措施 (4)第五章质量保证措施 (9)第六章施工进度保证措施 (10)第七章安全生产文明施工保证措施 (10)第八章降低成本措施 (11)工程概况1。

1基本情况本工程为保利生态体育公园配套设施（高尔夫酒店）钢结构工程，土建工程已进入.旋转钢楼梯位于该楼西段的墙外侧。

楼梯总高度11.5米，总重量29吨。

1.2施工现场难点本工程位于，施工场地窄小，材料运输受时间的限制.我们考虑将大部分构件放在加工场预制，以减少汽车运输的频率和施工现场的压力。

施工部署2。

1工程质量目标：旋转楼梯分部工程验收一次合格率100%。

2.2现场文明安全管理目标：施工期间杜绝一切重大安全事故，认真做好施工区域内的安全保证工作。

2.3施工组织管理机构：为确保工程质量达标，我们将选择有经验、有责任心的管理人员，按照管理层和作业层分开设置，统一指挥的原则,建立现场管理班子，设置质量管理机构,互相配合，协调与甲方、设计等各方关系，实现质量目标.2.4劳动力配备计划：根据本工程的特点，分为加工场和施工现场两部分，全部劳动力由生产技术负责人统一调配。

2.5机械设备配备2.6施工中执行的规范、规定钢结构工程施工质量验收规范GB50205—2001建筑钢结构焊接规程JGJ81—91建筑安装工程质量评定统一标准GB50300—2001重庆市建设工程现场管理环境保护工作基本标准四建质量手册、环保手册、程序文件、管理标准。

施工准备3。

1技术准备3。

1.1图纸、图集、规范、规程等。

3.1.2人员准备:按重庆市规定，配备持证人员上岗。

3.1。

3组织有关人员熟悉图纸,进行图纸会审和交底，落实设计存在的问题和解决方法.3。

1。

4编制分项施工方案3。

2生产准备3。

2。

1与甲方现场代表协调，解决好现场用电、用水等问题.3。

2.2准备一切施工用机具、工具。

主要施工方案及技术措施4.1工程特点:4。

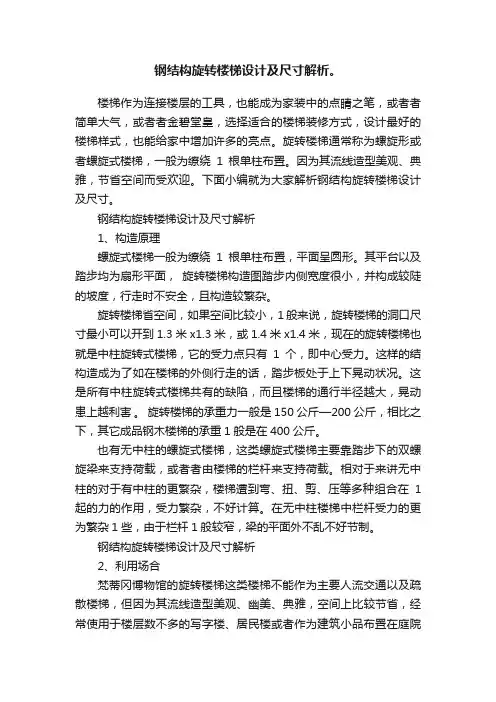

钢结构旋转楼梯设计及尺寸解析。

楼梯作为连接楼层的工具，也能成为家装中的点睛之笔，或者者简单大气，或者者金碧堂皇，选择适合的楼梯装修方式，设计最好的楼梯样式，也能给家中增加许多的亮点。

旋转楼梯通常称为螺旋形或者螺旋式楼梯，一般为缭绕1根单柱布置。

因为其流线造型美观、典雅，节省空间而受欢迎。

下面小编就为大家解析钢结构旋转楼梯设计及尺寸。

钢结构旋转楼梯设计及尺寸解析1、构造原理螺旋式楼梯一般为缭绕1根单柱布置，平面呈圆形。

其平台以及踏步均为扇形平面，旋转楼梯构造图踏步内侧宽度很小，并构成较陡的坡度，行走时不安全，且构造较繁杂。

旋转楼梯省空间，如果空间比较小，1般来说，旋转楼梯的洞口尺寸最小可以开到1.3米x1.3米，或1.4米x1.4米，现在的旋转楼梯也就是中柱旋转式楼梯，它的受力点只有1个，即中心受力。

这样的结构造成为了如在楼梯的外侧行走的话，踏步板处于上下晃动状况。

这是所有中柱旋转式楼梯共有的缺陷，而且楼梯的通行半径越大，晃动患上越利害。

旋转楼梯的承重力一般是150公斤—200公斤，相比之下，其它成品钢木楼梯的承重1般是在400公斤。

也有无中柱的螺旋式楼梯，这类螺旋式楼梯主要靠踏步下的双螺旋梁来支持荷载，或者者由楼梯的栏杆来支持荷载。

相对于来讲无中柱的对于有中柱的更繁杂，楼梯遭到弯、扭、剪、压等多种组合在1起的力的作用，受力繁杂，不好计算。

在无中柱楼梯中栏杆受力的更为繁杂1些，由于栏杆1般较窄，梁的平面外不乱不好节制。

钢结构旋转楼梯设计及尺寸解析2、利用场合梵蒂冈博物馆的旋转楼梯这类楼梯不能作为主要人流交通以及疏散楼梯，但因为其流线造型美观、幽美、典雅，空间上比较节省，经常使用于楼层数不多的写字楼、居民楼或者作为建筑小品布置在庭院或者室内使用。

3、设计旋转楼梯蓝图细化因为旋转钢楼梯施工蓝图只是对于该旋转楼梯的起始标高、构件轴线、连接节点等做出标注，没有对于旋转钢楼梯进行细部的链接设计，这样就增添了旋转钢楼梯的下料、制作的难度，为保证制作出精准尺寸的楼梯便于安装施工，就要依据施工蓝图将旋转钢楼梯进行细化，细化成能够知足制作请求的图。

大型预制钢结构旋转楼梯安装施工工法大型预制钢结构旋转楼梯安装施工工法一、前言大型预制钢结构旋转楼梯是现代建筑中常见的一种楼梯类型，其独特的结构和造型给建筑赋予了美感和艺术性。

为了确保施工质量和效率，采用科学合理的施工工法非常重要。

本文将详细介绍一种大型预制钢结构旋转楼梯安装施工工法，包含工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。

二、工法特点大型预制钢结构旋转楼梯安装施工工法具有以下几个特点：1. 高效快速：采用预制钢结构，可以在工厂预制楼梯主体，减少现场加工时间，提高施工效率。

2. 质量可靠：预制过程中经过严格的质量控制，确保楼梯的质量稳定，施工过程中不易发生问题。

3. 环保节能：预制过程中可减少现场的噪音、粉尘等对环境的影响，施工过程更加清洁、整洁。

4. 灵活多样：可根据不同建筑需求进行设计和定制，满足不同风格和形状的旋转楼梯需求。

5. 经济优势：相比传统施工，预制钢结构旋转楼梯安装施工周期短，成本相对较低。

三、适应范围大型预制钢结构旋转楼梯安装施工工法适用于各种建筑类型，如商业建筑、办公楼、公共设施等。

同时，适用于各种设计要求，如高度、弯曲度和形状等。

四、工艺原理大型预制钢结构旋转楼梯安装施工工法采用以下技术措施：1. 施工工法与实际工程之间的联系：根据楼梯的设计和实际工程要求，确定预制钢结构的尺寸和形状，确保工程的整体一致性。

2. 技术措施：采用模块化设计和预制加工，减少现场加工和安装时间；通过现代化施工设备和工艺手段，确保楼梯的精确度、稳定性和安全性。

五、施工工艺大型预制钢结构旋转楼梯安装的施工工艺包括以下几个阶段：1. 楼梯设计和制造：根据实际工程要求，进行楼梯的设计和制造，包括预制钢结构的制造和加工。

2.运输和吊装：将预制好的楼梯组件运输至施工现场，并利用吊装设备进行楼梯的安装。

3. 安装调整：根据楼梯和建筑之间的关系，进行楼梯的位置调整和安装，确保楼梯的稳定性和整体一致性。

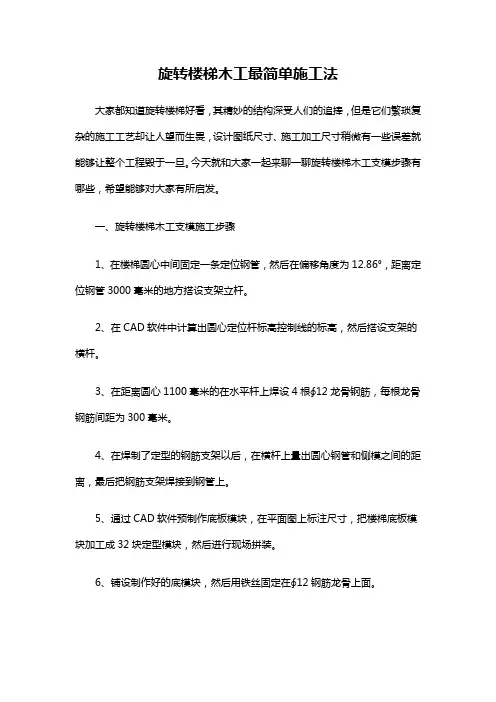

旋转楼梯木工最简单施工法
大家都知道旋转楼梯好看，其精妙的结构深受人们的追捧，但是它们繁琐复杂的施工工艺却让人望而生畏，设计图纸尺寸、施工加工尺寸稍微有一些误差就能够让整个工程毁于一旦。

今天就和大家一起来聊一聊旋转楼梯木工支模步骤有哪些，希望能够对大家有所启发。

一、旋转楼梯木工支模施工步骤
1、在楼梯圆心中间固定一条定位钢管，然后在偏移角度为12.86°，距离定位钢管3000毫米的地方搭设支架立杆。

2、在CAD软件中计算出圆心定位杆标高控制线的标高，然后搭设支架的横杆。

3、在距离圆心1100毫米的在水平杆上焊设4根∮12龙骨钢筋，每根龙骨钢筋间距为300毫米。

4、在焊制了定型的钢筋支架以后，在横杆上量出圆心钢管和侧模之间的距离，最后把钢筋支架焊接到钢管上。

5、通过CAD软件预制作底板模块，在平面图上标注尺寸，把楼梯底板模块加工成32块定型模块，然后进行现场拼装。

6、铺设制作好的底模块，然后用铁丝固定在∮12钢筋龙骨上面。

7、铺设侧模块，使得侧模沿着支架形成的圆弧面进行无缝安装，然后用细铁线把侧模和支架进行固定绑扎，从而让楼梯的4个侧模顺利实现同心就位。

二、楼梯踏步剖面图
1、楼梯从底部到顶部的空间旋转角度总共为398.6°，圆心到楼梯内侧为800毫米，圆心到楼梯外侧为2300毫米，楼梯的踏步对应楼梯圆心的角度为12.86°。

2、楼梯跨越楼层共有32步，高度共有4200毫米，地板造型必须为连续的空间三维曲面造型，踏步始终是绕着同一圆心来进行的。

3、楼梯踏步的断面为T形结构，所以可以看到选择楼梯四个侧面对应着一个圆心。

浅谈某工程钢结构旋转楼梯施工工艺摘要：文章通过对旋转楼梯的造型考虑和受力分析从而选择合理的机械设备，并对整个旋转楼梯进行合理分节处理，在楼梯拼装焊接过程中，采用全站仪进行精准定位，确保了旋转楼梯拼装时的拼接点精确无误。

关键词：建筑工程；旋转楼梯；钢结构；拼装焊接；全站仪文献标识码：A中图分类号：TU352 文章编号：1009-2374（2016）01-0115-02 DOI：10.13535/ki.11-4406/n.2016.01.0581 设计出图借助三维辅助软件TEKLA软件建立三维立体模型，考虑生产加工及现场安装方便性，采用分段加工方法，为保证车间制作好的钢旋转楼梯运输方便，将旋转楼梯分段，但同一个旋转楼梯必须整体拼装后分段，尽量不要同一旋转梯段中不同运输和吊装分段单独放胎架制作，这样很难保证梯段间光顺过渡，分段选在休息平台处断开分4段，以方便现场安装时胎架牛腿设置。

根据深化图纸尺寸将外旋水平段箱型钢梁焊接在箱型柱上――箱型柱牛腿，将整体模型分割成多段，旋转楼梯除钢柱外分为4片，确定每段构件的尺寸、扭曲角度等，并将三维立体模型转化为三维CAD模型指导加工生产及后期施工。

2 旋转楼梯的制作2.1 箱型平台的制作箱型平台分为水平平台和螺旋上升平台，截面尺寸均为800mm×300mm×20mm的箱型，采用钢板焊接而成，箱型平台的腹板下料为直条，根据模型展开图的角度，利用卷圆机滚弯，腹板直条在卷弯前表面每300mm的距离画上与滚轴平行的直线，在卷弯过程中时刻控制平行线与滚轴平行，以保证旋转楼梯的外形尺寸。

箱型的盖板均下料成弧形板，制作箱型时，利用千斤顶将弧形盖板压到螺旋上升的腹板上去，部分位置采用火烤校正，火焰温度不得超过650℃。

以上在制作前先搭好胎架，内旋胎架所选取的点及坐标尺寸要合理，要保持各胎架受力均匀控制变形均匀。

内旋支设4组胎架，胎架顶标高分别为608mm、1216mm、1824mm、2432mm（相对于构件底）；外旋支设6组胎架，胎架顶标高分别为304mm、608mm、912mm、1216mm、1824mm、2432mm（相对于构件底）。

十六、钢结构楼梯1、主要制作工艺1.1 工艺流程加工准备及下料零件加工小装配(小拼) 总装配(总拼) 成品检验除锈、油漆、编号1.2 操作工艺要点1.2.1下料前，应对钢材表面质量进行检验，合格后，方可投料使用，下料前必须看清、看懂图纸。

严格按图施工，确定图纸几何尺寸，预备气割损耗量及焊接收缩量。

1.2.2钢板下料时，必须找到切割符号及碰爬线符号，防止切错线检查几何尺寸，切割后必须清除氧化铁。

1.2.3拼接：拼接按设计要求采用对接和搭接，全焊满焊透，焊缝外观几何尺寸按图纸标准。

1.3预防焊接变形措施：预防焊接收缩，按钢结构焊接规范JGJ81-91附录六：焊接收缩余量考虑加长量。

1.4焊接1.4.1熟悉图纸，做焊接工艺技术交底。

施焊前应检查焊工合格证有效期限，证明焊工所能承担的焊接工作。

环境温度低于00C，应预热。

1.4.2焊接材料应按施工图纸的要求选用，其性能和质量必须符合国家和行业标准的规定，并应具有质量证明书。

1.4.3电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

按说明书的要求烘焙后，放入保温桶内，随用随取。

1.4.4选择合适的焊接工艺、焊条工艺、焊条直径、焊接电流、焊接速度、焊接电弧长度。

1.4.5清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

1.4.6焊接速度：要求等速焊接，保证焊缝高度、宽度均匀一致，从面罩内看溶池中铁水与熔渣保持等距离(2~3mm)为宜。

1.4.7焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变。

1.4.8焊接角度：根据两焊件的厚度确定，焊接角度有两个方面，一是焊条与焊接前进方向的夹角为600-750；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为450；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。

1.4.9清渣：整条焊缝焊完后清除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。

目录第一章工程概况 (2)第二章施工部署 (2)第三章施工准备 (4)第四章主要施工方案及技术措施 (5)第五章质量保证措施 (10)第六章施工进度保证措施 (11)第七章安全生产文明施工保证措施 (11)第八章降低成本措施 (12)工程概况1。

1基本情况本工程为保利生态体育公园配套设施（高尔夫酒店）钢结构工程，土建工程已进入.旋转钢楼梯位于该楼西段的墙外侧.楼梯总高度11.5米，总重量29吨。

1。

2施工现场难点本工程位于，施工场地窄小，材料运输受时间的限制。

我们考虑将大部分构件放在加工场预制,以减少汽车运输的频率和施工现场的压力。

施工部署2.1工程质量目标：旋转楼梯分部工程验收一次合格率100％。

2.2现场文明安全管理目标:施工期间杜绝一切重大安全事故，认真做好施工区域内的安全保证工作。

2。

3施工组织管理机构：为确保工程质量达标,我们将选择有经验、有责任心的管理人员，按照管理层和作业层分开设置，统一指挥的原则，建立现场管理班子，设置质量管理机构，互相配合，协调与甲方、设计等各方关系，实现质量目标。

2.4劳动力配备计划：根据本工程的特点,分为加工场和施工现场两部分,全部劳动力由生产技术负责人统一调配.2。

5机械设备配备2.6施工中执行的规范、规定钢结构工程施工质量验收规范GB50205—2001建筑钢结构焊接规程JGJ81—91建筑安装工程质量评定统一标准GB50300—2001重庆市建设工程现场管理环境保护工作基本标准四建质量手册、环保手册、程序文件、管理标准。

施工准备3。

1技术准备3。

1.1图纸、图集、规范、规程等。

3。

1.2人员准备：按重庆市规定,配备持证人员上岗。

3.1。

3组织有关人员熟悉图纸,进行图纸会审和交底，落实设计存在的问题和解决方法.3.1。

4编制分项施工方案3。

2生产准备3。

2.1与甲方现场代表协调，解决好现场用电、用水等问题.3。

2。

2准备一切施工用机具、工具。

主要施工方案及技术措施4.1工程特点:4。

钢结构旋转楼梯制造工艺梅弘杰() 广州 MPC 国际钢结构有限公司设计部关键词钢结构旋转楼梯制造工艺一前言随着钢结构在国内的广泛应用 ,建筑造型对钢结构的制造提出了更高的要求 ,特别是高档别墅、展厅、休闲中心常常会碰到旋转楼梯 ,其中钢结构旋转楼梯结构轻巧 ,流线性强、更能表现轻快气氛 ,为广大用户所青睐 ,而日常生活中遇到的旋转楼梯大多数都是混凝土结构 ,现场支模、现浇即可 ,但没有钢结构楼梯轻巧、美观。

如果采用钢结构旋转楼梯 ,因旋转楼梯的梯梁是空间立体结构 ,为螺线型 ,车间很难控制梯梁的空间立体形位公差 ,因此钢结构旋转楼梯的车间制造工艺一直成为制造中的难点 ,本文以广东省物资集团汽车贸易市场 () 新市总部展厅内的钢结构旋转楼梯制造工艺 ,提出一套简便可靠的方法。

二钢结构旋转楼梯的工程特性和制造难点该钢结构旋转楼梯的主要结构尺寸如下 :内径 r = 875 mm ;外径 R = 2075 mm ;踏步高 175 mm ,共计 22 级 ;梯高 H = 3850 mm ;两侧梯板梁厚 25 mm ;踏步板厚 8 mm ,上铺 30 厚木板 ,下垫角钢 50 和 50 方木固定 ,钢材均为Q235 。

钢旋转楼梯的平面和立面结构形式如图 1 。

由于钢结构旋转楼梯螺旋型的特性 , 故有其特有的制造难点 :() 1 钢结构旋转楼梯的 25mm 厚内侧梯板梁均是由螺旋线组成 , 图 1 由空间点来描述难以展开的平面 ,车间放样、下料、装配、焊接比较困难 ;() 2由于钢结构旋转楼梯建立在立体空间上 ,各点空间位置及各部件相互定位困难 ;() 3梯板梁厚达 25 mm ,压制成螺旋型较难 ,再加之焊接变形、运输变形等 ,不易保证楼三钢结构旋转楼梯的制造工艺针对以上难点 ,我们采取了以下一些特有的措施 :() 1制定系统的工艺程序 ,由每一步的精度控制来控制整个产品形位公差 ;() 2压制采用压刀和园柱面的母线的方法进行。

科技创新成果研究应用报告：钢结构旋转楼梯施工工艺赵昱摘要：目前，高档会所、星级酒店大堂、展厅等跨层装饰工程常常采用旋转楼梯。

如果旋转楼梯在土建施工时完成，往往采用混凝土支模现浇结构，则容易出现厚重笨拙、外观不完美等问题，装饰效果不佳。

钢结构旋转楼梯以其制作轻巧、安装简便、流线性强、更能表现轻快的气氛等优点受到青睐，本文探究了钢结构旋转楼梯施工工艺的施工技术，对建筑施工技术的革新有重大帮助。

关键词：科技创新；钢结构；旋转楼梯；施工一、工程简介陕西信息大厦观光会所坐落于陕西省西安市南二环中段，位于素有“陕西省第一高楼”之称的陕西信息大厦最高三层（49~51层），大厦整体定位为高端国际酒店连锁品牌——皇冠假日酒店。

本工程装饰施工面积为4450㎡，定位为超五星级豪华会所。

会所内设豪华套间、视听室、中餐包间、西餐包间、特色餐厅及酒吧，可俯瞰西安全景，是集休闲、娱乐、餐饮为一体的多功能场所。

陕西信息大厦外景二、创新成果简述目前，高档会所、星级酒店大堂、展厅等跨层装饰工程常常采用旋转楼梯。

如果旋转楼梯在土建施工时完成，往往采用混凝土支模现浇结构，则容易出现厚重笨拙、外观不完美等问题，装饰效果不佳。

而钢结构旋转楼梯以其制作轻巧、安装简便、流线性强、更能表现轻快的气氛等优点，得到了诸多设计师的青睐。

本工程的钢结构旋转楼梯位于观光会所第50层接待大厅西南角，从50层通往51层。

楼梯高度4500毫米，共计28踏，踏步高度161毫米，梯宽1750毫米。

钢结构梯梁是空间立体结构，为螺旋形，因此，控制梯梁的空间立体行位公差成为施工难点。

且由于楼梯起点与终点基本上在一条直线上，整段楼梯悬挑于空中，扭曲力度较大。

为保证装饰效果，楼梯厚度需严格控制。

我司采用箱梁式钢结构工艺，使楼梯钢结构完成厚度控制在最小范围内，做到整体完成效果美观、轻盈。

三、设计计算我们对楼梯整体重量进行验算，包括自重、栏杆、饰面，合计114.1kN （标准值），结果如下图。
