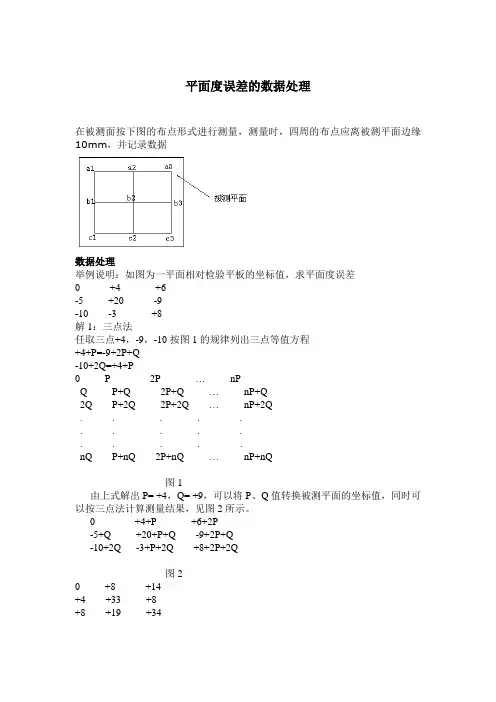

平面度误差的测量及数据处理资料

平面度误差的数据处理
在被测面按下图的布点形式进行测量，测量时，四周的布点应离被测平面边缘10mm，并记录数据
数据处理
举例说明：如图为一平面相对检验平板的坐标值，求平面度误差
0 +4 +6
-5 +20 -9
-10 -3 +8
解1：三点法
任取三点+4，-9，-10按图1的规律列出三点等值方程
+4+P=-9+2P+Q
-10+2Q=+4+P
0 P 2P …nP
Q P+Q 2P+Q …nP+Q
2Q P+2Q 2P+2Q …nP+2Q
. . . . .
. . . . .
. . . . .
nQ P+nQ 2P+nQ …nP+nQ
图1
由上式解出P= +4，Q= +9，可以将P、Q值转换被测平面的坐标值，同时可以按三点法计算测量结果，见图2所示。

0 +4+P +6+2P
-5+Q +20+P+Q -9+2P+Q
-10+2Q -3+P+2Q +8+2P+2Q
图2
0 +8 +14
+4 +33 +8
+8 +19 +34
所以，平面度误差 解2：对角线法：按图2规律列出两等值对角点的等值方程：
0=+8+2P+2Q
+6+2P=-10+2Q
解得P= -6，Q= +2 。

按图2规律和P 、Q 值转换被测平面的坐标值得到图4所示的结果
0 +2 -6
-3 +16 -19
-6 -5 0
其平面度误差
34034m μ=
+-=（）(16)(19)35m μ=+--=。

平面度误差测量数据处理.在大中专黉舍机械类各专业中,《交换性与测量技巧基本》是一门重要的技巧基本课,该课程内容十分丰硕,而教授教养课时相对较少,很多重点和难点内容难以作具体讲授.个中形位公役与技巧测量的内容学生懂得控制更为艰苦,在四项形位公役中,直线度与平面度误差的测量是一般机械制作行业重要的检测项目,故要肄业生重点进修和控制.直线度误差的测量相对较为简略,而平面度误差的测量及数据处理比较庞杂,且懂得艰苦.本文仅对平面度误差的测量和数据处理作较为具体的介绍,希冀初学者能尽快控制这一重点和难点内容.一.平面度误差的测量平面度误差是指被测现实概况对其幻想平面的变动量.平面度误差是将被测现实概况与幻想平面进行比较,两者之间的线值距离即为平面度误差值;或经由过程测量现实概况上若干点的相对高度差,再换算以线值暗示的平面度误差值.平面度误差测量的经常应用办法有如下几种：1.平晶干预法：用光学平晶的工作面表现幻想平面,直接以干预条纹的曲折程度肯定被测概况的平面度误差值.重要用于测量小平面,如量规的工作面和千分尺测头测量面的平面度误差.2.打表测量法：打表测量法是将被测零件和测微计放在尺度平板上,以尺度平板作为测量基准面,用测微计沿现实概况逐点或沿几条直线偏向进行测量.打表测量法按评定基准面分为三点法和对角线法：三点法是用被测现实概况上相距最远的三点所决议的幻想平面作为评定基准面,实测时先将被测现实概况上相距最远的三点调剂到与尺度平板等高;对角线法实测时先将现实概况上的四个角点按对角线调剂到两两等高.然后用测微计进行测量,测微计在全部现实概况上测得的最大变动量即为该现实概况的平面度误差.3.液平面法：液平面法是用液平面作为测量基准面,液平面由“连通罐”内的液面构成,然后用传感器进行测量.此法重要用于测量大平面的平面度误差.4.光束平面法：光束平面法是采取准值千里镜和对准靶镜进行测量,选择现实概况上相距最远的三个点形成的光束平面作为平面度误差的测量基准面.除上述办法可测量平面度误差外,还有采取平面干预仪.程度仪.自准直仪等用于测量大型平面的平面度误差.二.平面度误差的评定办法平面度误差的评定办法有：三远点法.对角线法.最小二乘法和最小区域法等四种.1.三远点法：是以经由过程现实被测概况上相距最远的三点所构成的平面作为评定基准面,以平行于此基准面,且具有最小距离的两包涵平面间的距离作为平面度误差值.2.对角线法：是以经由过程现实被测概况上的一条对角线,且平行于另一条对角线所作的评定基准面,以平行于此基准面且具有最小距离的两包涵平面间的距离作为平面度误差值.3.最小二乘法：是以现实被测概况的最小二乘平面作为评定基准面,以平行于最小二乘平面,且具有最小距离的两包涵平面间的距离作为平面度误差值.最小二乘平面是使现实被测概况上各点与该平面的距离的平方和为最小的平面.此法盘算较为庞杂,一般均需盘算机处理.4.最小区域法：是以包涵现实被测概况的最小包涵区域的宽度作为平面度误差值,是相符平面度误差界说的评定办法.三.平面度误差的数据处理由上述平面度误差的测量办法和评定办法阐述可知,测量办法和评定办法不合,数据处理的办法也不雷同.选定某一测量办法和评定办法,可能直接得到现实概况的平面度误差值,如采取打表法进行测量,再用对角线法评定其平面度误差,则可不必进行数据处理,可直接得到测量成果;采取程度仪进行测量,则不管采取何种评定办法,均需进行数据处理;而对于任何一种测量办法,假如按最小区域法来评定其平面度误差,都必须进行数据处理才干得到平面度误差值.别的,还应留意到,测量基准面和评定基准面一般是不重合的（或说不服行的）.尤其是相符最小前提的评定基准面的地位是按现实概况的外形肯定的,不成能在测量之前预先肯定,如图一所示.且测量所得到的原始数据中的最大值与最小值其实不一定是现实概况上的最高点和最低点,故在数据处理之前,一般应依据所测数据对现实概况的外形特点进行大致剖析,初步断定现实概况是凸形.凹形.鞍形或其它庞杂形态,以免过多反复盘算消费时光,须要时还可画出其数据空间散布示意图,进而肯定其评定基准面.数据处理办法有：解析法.坐标变换法和投影作图法等.个中坐标变换法对数据处理带有一般性,应当闇练控制.坐标变换法是将被测现实概况上各点对测量基准面的坐标值,转换为与评定办法相对应的评定基准面的坐标值.因为评定基准面的扭转可使各测得值产生不合的变更,从而获得不合的评定成果.坐标变换法又称为扭转法,其本质是在测得数据上加上一对应的等差数列.各测点的扭转量如图二所示.当采取最小区域法评定现实概况的平面度误差时,最小区域法判别准则亦应闇练控制,才干在数据处理之前做到胸有成竹,防止过多反复盘算而少走弯路.平面度最小区域的判别准则是：由两平行平面包涵现实被测要素时,实现至少三点或四点接触,且具有下列情势之一者,即为最小区域,如图三所示.图一图二最大值与最小值可直接得到被测概况的平面度误差值为：f1= 90-(-50)=140μm.2.三远点法肯定平面度误差选择a3.b1.c 2三点构成的三角形作为评定基准面,采取旋转法将此三点扭转至等高,盘算扭转量,并将各点扭转量与原始数据各对应点相加,可得评定命据如图五所示.树立方程组：解之得：由评定命据可知,过最高点b2 ＝115和最低点a1=0,可作两包涵平面且平行 a 3=b1=c3=5 构成的三角形评定基准面,则被测现实概况的平面度误差值为：f 2 =115 - 0 =115μm.3.最小包涵区域法肯定平面度误差由原始数据剖析,现实概况为凸型,可实现三角形准则,今选择a1.a3.c2三点构成的三角形平面作为一个包涵平面,采取扭转法将此三点扭转至等高,盘算扭转量,并将各点扭转量与原始数据各对应点相加,可得评定命据如图六所示.树立方程组：解之得：由评定命据可知,最高点b2 =111.75,最低点a1=a3=c2 =0,其余各点的坐标值均在最高点与最低点之间,过最高点和最低点作两包涵平行平面,相符最小包涵区域的准则,故被测现实概况的平面度误差值为：f3=111.75 - 0=111.75μm..例二.用程度仪测量某现实概况的平面度误差,所测数据按测量次序累积后,各测点坐标值（单位：μm）,如图七所示,试肯定其平面度误差值.解：采取程度仪测量,不成能直接得到测量成果,现采取坐标变换法进行数据处理,以实用不合评定办法获得现实概况的平面度误差值.1. 对角线法肯定平面度误差将两对角线的测得值扭转至等高,盘算扭转量,并将各点扭转量与最大值与最小值可直接得到被测概况的平面度误差值为：f1= 90-(-50)=140μm.2.三远点法肯定平面度误差选择a3.b1.c 2三点构成的三角形作为评定基准面,采取旋转法将此三点扭转至等高,盘算扭转量,并将各点扭转量与原始数据各对应点相加,可得评定命据如图五所示.树立方程组：解之得：由评定命据可知,过最高点b2 ＝115和最低点a1=0,可作两包涵平面且平行 a 3=b1=c3=5 构成的三角形评定基准面,则被测现实概况的平面度误差值为：f 2 =115 - 0 =115μm.3.最小包涵区域法肯定平面度误差由原始数据剖析,现实概况为凸型,可实现三角形准则,今选择a1.a3.c2三点构成的三角形平面作为一个包涵平面,采取扭转法将此三点扭转至等高,盘算扭转量,并将各点扭转量与原始数据各对应点相加,可得评定命据如图六所示.树立方程组：解之得：1.一个最高（低）点在另一包涵平面上的投影位于三个最低（高）点所形成的三角形区域内,称为三角形的准则,如图三（a）.（b）所示.2.两个最高点的连线与两个最低点的连线在包涵平面上的投影订交,称为交叉准则,如图三（c）所示.3.一个最高（低）点在另一个包涵平面上的投影位于两个最低（高）点的连线上,称为直线准则.如图三（d）所示,直线准则是三角形准则和交叉准则的特别情形四.举例例一.用打表法测量某现实概况的平面度误差数据（单位μm）,如图四所示,试肯定其平面度误差值.解：1.对角线法肯定平面度误差因实测数据两对角线已等高,不必再进行数据处理,依据实测数据的由评定命据可知,最高点b2 =111.75,最低点a1=a3=c2 =0,其余各点的坐标值均在最高点与最低点之间,过最高点和最低点作两包涵平行平面,相符最小包涵区域的准则,故被测现实概况的平面度误差值为：f3=111.75 - 0=111.75μm..例二.用程度仪测量某现实概况的平面度误差,所测数据按测量次序累积后,各测点坐标值（单位：μm）,如图七所示,试肯定其平面度误差值.解：采取程度仪测量,不成能直接得到测量成果,现采取坐标变换法进行数据处理,以实用不合评定办法获得现实概况的平面度误差值.1. 对角线法肯定平面度误差将两对角线的测得值扭转至等高,盘算扭转量,并将各点扭转量与原始数据各对应点相加,可得评定命据如图八所示.树立方程组：解之得：依据评定命据可得被测现实概况的平面度误差值为：f 1=37-(-7.5)=44.5μm.2.三远点法肯定平面度误差选择a2.b1.c 3三点构成的三角形作为评定基准面,采取扭转法将此三点扭转至等高,盘算扭转量,并将各点扭转量与原始数据各对应点相加,可得评定命据如图九所示.树立方程组：解之得：小包涵区域准则,不在交叉线上的其余点均可落在此包涵区域内,故现实被测概况的平面度误差值为：f3=32-(-10)=42μm.例三.某被测现实概况的平面度误差数据（单位：μm）,如图十一所示,数据处理采取投影作图法,试按最小包涵区域法评定其平面度误差值.解：投影作图法本质是画法几何基本理论中的投影变换法,个中有换面法和扭转法.将实测数据置于投影系统中,对选定的评定基准面变换成某投影面的垂直面,即可依据响应的评定办法肯定被测现实概况的平面度误差值.依据被测现实概况的原始数据断定为凸形概况,可实现三角形准则.画出各测点的空间散布示意图,如图十二所示.选择a 3.b1.c2三点构成一个三角形包涵平面,若过最高点 b 2作另一包涵平面,则可实现最小包涵区域准则. 今采取换面法肯定其平面度误差,将各测点向V/H投影系统中进行投影,并将a3.b1.c2 三点构成的三角形平面变换成V1/H新投影系统中的垂直面,其余测点都向V1面投影,过最高点b 2作平行线与垂直面平行,可见其余测点均在两平行线之间,如图十三所示.则被测现实概况的平面度误差为两平行线之间的坐标值：f=54μm. 若采取投影变换法中的扭转法亦可肯定其平面度误差值,在此不再赘述.。

课程设计说明书题目:平面度误差的测量及数据处理学生姓名：学院：班级：指导教师：摘要平面度误差是将被测实际表面与理想平面进行比较，两者之间的线值距离即为平面度误差值；或通过测量实际表面上若干点的相对高度差，再换算以线值表示的平面度误差值。

本文就平面度误差的数学模型与按最小二乘法建立理想平面（评定基准）的数学模型展开分析讨论；并结合案列分析，得出比较客观地评定平面度误差或者测量较大平面的平面度误差，最小二乘法是最佳方法[1]关键词：最小二乘法；平面度误差；最佳方法AbstractFlatness error is measured by actual surface with an ideal plane are compared, the line between the two values of distance, which is the flatness error values, or by measuring the actual surface on several points of relative height difference, conversion to line value representation of flatness error value .This paper studies the mathenatical model of flatness error and ideal plane made by least square method .With illust ration of practical cases, the author reaches the conclusion that least sauare method is the best one in judging and measuring larger plane’s flatness error.Keywords: Leastaquare method ; Flatness error；Best method目录第一章平面度的测量方法 (1)1.1引言 (1)1.2平面度误差的测量 (1)第二章平面度的评定 (3)2．1最小区域法 (3)2.2最小二乘法测量平面度误差的原理 (4)2.2．1建立被测实际表面的数学模型 (4)第三章用MATLA实现的过程 (6)3.1软件编程 (6)3.2平面度误差的最小二乘法评定及其评定结果的不确定度 (10)3.3小结 (13)第一章平面度的测量方法1.1 引言平面度误差是指被测实际表面对其理想平面的变动量。

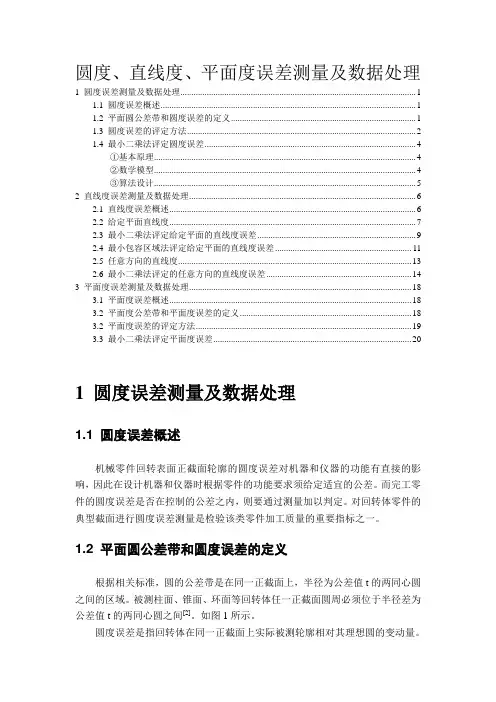

圆度、直线度、平面度误差测量及数据处理1 圆度误差测量及数据处理 (1)1.1 圆度误差概述 (1)1.2 平面圆公差带和圆度误差的定义 (1)1.3 圆度误差的评定方法 (2)1.4 最小二乘法评定圆度误差 (4)①基本原理 (4)②数学模型 (4)③算法设计 (5)2 直线度误差测量及数据处理 (6)2.1 直线度误差概述 (6)2.2 给定平面直线度 (7)2.3 最小二乘法评定给定平面的直线度误差 (9)2.4 最小包容区域法评定给定平面的直线度误差 (11)2.5 任意方向的直线度 (13)2.6 最小二乘法评定的任意方向的直线度误差 (14)3 平面度误差测量及数据处理 (18)3.1 平面度误差概述 (18)3.2 平面度公差带和平面度误差的定义 (18)3.2 平面度误差的评定方法 (19)3.3 最小二乘法评定平面度误差 (20)1 圆度误差测量及数据处理1.1 圆度误差概述机械零件回转表面正截面轮廓的圆度误差对机器和仪器的功能有直接的影响，因此在设计机器和仪器时根据零件的功能要求须给定适宜的公差。

而完工零件的圆度误差是否在控制的公差之内，则要通过测量加以判定。

对回转体零件的典型截面进行圆度误差测量是检验该类零件加工质量的重要指标之一。

1.2 平面圆公差带和圆度误差的定义根据相关标准，圆的公差带是在同一正截面上，半径为公差值t的两同心圆之间的区域。

被测柱面、锥面、环面等回转体任一正截面圆周必须位于半径差为公差值t的两同心圆之间[2]。

如图1所示。

圆度误差是指回转体在同一正截面上实际被测轮廓相对其理想圆的变动量。

误差值等于包容所有被测点的两同心圆半径之差，差值应符合最小条件。

图1圆的公差带1.3 圆度误差的评定方法在GB7234—87《圆度测量术语、定义及参数》中，圆度误差的评定方法有：最小外接圆法(RGC)、最大内切圆法(PGC)、最小二乘圆法(LSC)和最小区域圆法(MZC)。

平面度误差的测量一、平面度误差的评定方法有；1. 最小条件法，由两平行平面包容实际被测要素时，实现至少四点或三点接触。

且具有下列形式之一者，即为最小包容区域，其平面度误差值最小。

最小条件判别方法有下列三种形式。

（1）两平行平面包容被测表面时，被测表面上有3个最低点（或3个最高点）及1个最高点（或1个最低点）分别与两包容平面接触，并且最高点（或最低点）能投影到3个最低点（或3个最高点）之间，则这两个平行平面符合最小条件原则。

见图1(a)所示。

（2）被测表面上有2个最高点和2个最低点分别与两个平行的包容面相接触，并且2个最高点投影于2个低点连线之两侧。

则两个平行平面符合于平面度最小条件原则。

见图1(b)所示。

(3)被测表面的同一截面内有2个最高点及1个低点（或相反）图1 平面度误差的最小区域判别法分别和两个平行的包容面相接触。

则该两平行平面符合于平面度最小包容区原则，如图1(c)所示。

2.三角形法是以通过被测表面上相距最远且不在一条直线上的3个点建立一个基准平面，各测点对此平面的偏差中最大值与最小值的绝对值之和为平面度误差。

实测时，可以在被测表面上找到3个等高点，并且调到零。

在被测表面上按布点测量，与三角形基准平面相距最远的最高和最低点间的距离为平面度误差值。

3. 对角线法是通过被测表面的一条对角线作另一条对角线的平行平面，该平面即为基准平面。

偏离此平面的最大值和最小值的绝对值之和为平面度误差。

二、平面度测量步骤检测:工具：平板、带千分表的测量架等。

检测时，将被测零件放在平板上，带千分表的测量架放在平板上，并使千分表测量头垂直地指向被测零件表面，压表并调整表盘，使指针指在零位。

然后，按（图2）所示，将被测平板沿纵横方向均布画好网格，四周离边缘10mm，其画线的交点为测量的9个点。

同时记录各点的读数值。

全部被测点的测量值取得后，按对角线法求出平面度误差值。

图 2三、数据处理1. 数据处理 数据处理的方法有多种，有计算法、作图法等。

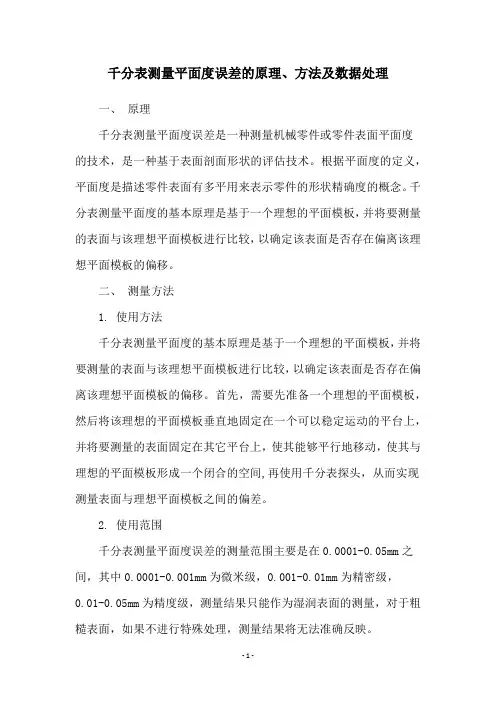

千分表测量平面度误差的原理、方法及数据处理一、原理千分表测量平面度误差是一种测量机械零件或零件表面平面度的技术，是一种基于表面剖面形状的评估技术。

根据平面度的定义，平面度是描述零件表面有多平用来表示零件的形状精确度的概念。

千分表测量平面度的基本原理是基于一个理想的平面模板，并将要测量的表面与该理想平面模板进行比较，以确定该表面是否存在偏离该理想平面模板的偏移。

二、测量方法1. 使用方法千分表测量平面度的基本原理是基于一个理想的平面模板，并将要测量的表面与该理想平面模板进行比较，以确定该表面是否存在偏离该理想平面模板的偏移。

首先，需要先准备一个理想的平面模板，然后将该理想的平面模板垂直地固定在一个可以稳定运动的平台上，并将要测量的表面固定在其它平台上，使其能够平行地移动，使其与理想的平面模板形成一个闭合的空间,再使用千分表探头，从而实现测量表面与理想平面模板之间的偏差。

2. 使用范围千分表测量平面度误差的测量范围主要是在0.0001-0.05mm之间，其中0.0001-0.001mm为微米级，0.001-0.01mm为精密级，0.01-0.05mm为精度级，测量结果只能作为湿润表面的测量，对于粗糙表面，如果不进行特殊处理，测量结果将无法准确反映。

三、数据处理1. 校正测量平面度误差前，首先要进行千分表的校正。

校正的方法是将一个精度较高的标准平面作为校正标准，使用未加长度补偿的千分表测量标准平面，并根据测量结果进行校正。

校正成功后的千分表，其测量结果的精度会更高，测量的平面度误差也会更准确。

2. 滤波滤波主要是对测量的原始数据进行处理，去除非理想信号中的噪声，使原始数据更加准确，从而提高测量结果的准确度。

常用的滤波方法有低通滤波、中值滤波、均值滤波等。

3. 平滑平滑是指对读数的数据做滤波，对测量结果进行平滑处理，使测量结果更加准确，从而提高测量的精度。

常用的平滑方法有线性平滑、指数平滑、滑动平均平滑等。

平面度误差的测量方法嘿，朋友们！今天咱就来唠唠平面度误差的测量方法。

你可别小瞧了这个平面度误差，它就像是一个爱捣蛋的小淘气，要是咱不把它抓住，那可就麻烦啦！咱先说说用打表法来测量平面度误差吧。

这就好比是我们在给平面这个大“家伙”做体检。

把表头在平面上到处溜达溜达，看看它哪里高了哪里低了，然后把这些数据都记下来。

这就像是我们在给平面画一幅高低起伏的地图一样，通过这些数据就能知道平面度误差有多大啦！你说神奇不神奇？还有一种叫水平仪法。

想象一下，水平仪就像是一个超级敏感的小侦探，它能敏锐地察觉到平面的一点点倾斜。

我们拿着它在平面上慢慢移动，它就会告诉我们这个平面到底平不平。

要是平面有点歪，它可就立马“报警”啦！再来讲讲干涉法，这可高级啦！就像是给平面穿上了一件特别的“衣服”，通过这件“衣服”上的纹路，我们就能清楚地看到平面哪里不平整。

这可真是个神奇的办法呀！然后是三坐标测量机法。

这就像是给平面请了一个超级厉害的“私人医生”，它能全方位、无死角地给平面做一个超级详细的检查。

任何一点点的不平整都逃不过它的“法眼”。

这得多厉害呀！那我们在测量的时候可得注意啦！要像对待宝贝一样小心翼翼，不能马虎大意。

要是测量错了，那可就糟糕啦！就好像我们要去一个地方，却走错了路，那不是白费力气嘛！所以呀，一定要认真认真再认真！测量平面度误差的方法还有很多很多呢，每一种都有它独特的魅力和用处。

我们要根据不同的情况选择合适的方法，这样才能把平面度误差测量得准确无误。

所以呀，朋友们，平面度误差的测量可真是一门大学问呢！我们要不断学习，不断探索，才能掌握这门技术。

让我们一起加油，把平面度误差这个小淘气给彻底制服吧！。

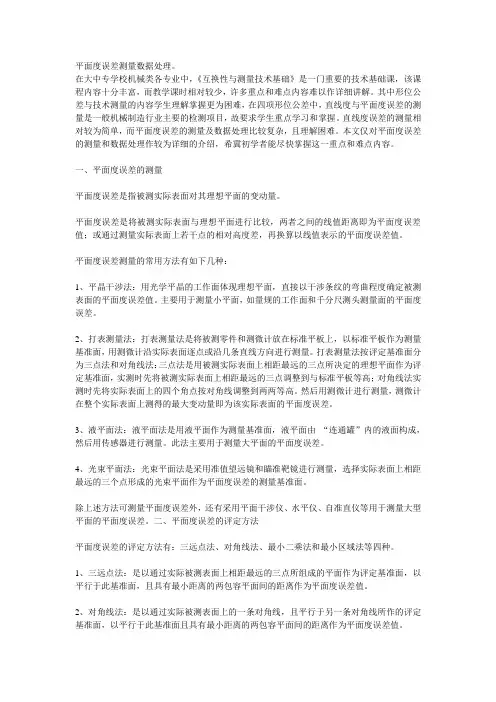

平面度误差测量数据处理。

在大中专学校机械类各专业中，《互换性与测量技术基础》是一门重要的技术基础课，该课程内容十分丰富，而教学课时相对较少，许多重点和难点内容难以作详细讲解。

其中形位公差与技术测量的内容学生理解掌握更为困难，在四项形位公差中，直线度与平面度误差的测量是一般机械制造行业主要的检测项目，故要求学生重点学习和掌握。

直线度误差的测量相对较为简单，而平面度误差的测量及数据处理比较复杂，且理解困难。

本文仅对平面度误差的测量和数据处理作较为详细的介绍，希冀初学者能尽快掌握这一重点和难点内容。

一、平面度误差的测量平面度误差是指被测实际表面对其理想平面的变动量。

平面度误差是将被测实际表面与理想平面进行比较，两者之间的线值距离即为平面度误差值；或通过测量实际表面上若干点的相对高度差，再换算以线值表示的平面度误差值。

平面度误差测量的常用方法有如下几种：1、平晶干涉法：用光学平晶的工作面体现理想平面，直接以干涉条纹的弯曲程度确定被测表面的平面度误差值。

主要用于测量小平面，如量规的工作面和千分尺测头测量面的平面度误差。

2、打表测量法：打表测量法是将被测零件和测微计放在标准平板上，以标准平板作为测量基准面，用测微计沿实际表面逐点或沿几条直线方向进行测量。

打表测量法按评定基准面分为三点法和对角线法：三点法是用被测实际表面上相距最远的三点所决定的理想平面作为评定基准面，实测时先将被测实际表面上相距最远的三点调整到与标准平板等高；对角线法实测时先将实际表面上的四个角点按对角线调整到两两等高。

然后用测微计进行测量，测微计在整个实际表面上测得的最大变动量即为该实际表面的平面度误差。

3、液平面法：液平面法是用液平面作为测量基准面，液平面由“连通罐”内的液面构成，然后用传感器进行测量。

此法主要用于测量大平面的平面度误差。

4、光束平面法：光束平面法是采用准值望远镜和瞄准靶镜进行测量，选择实际表面上相距最远的三个点形成的光束平面作为平面度误差的测量基准面。

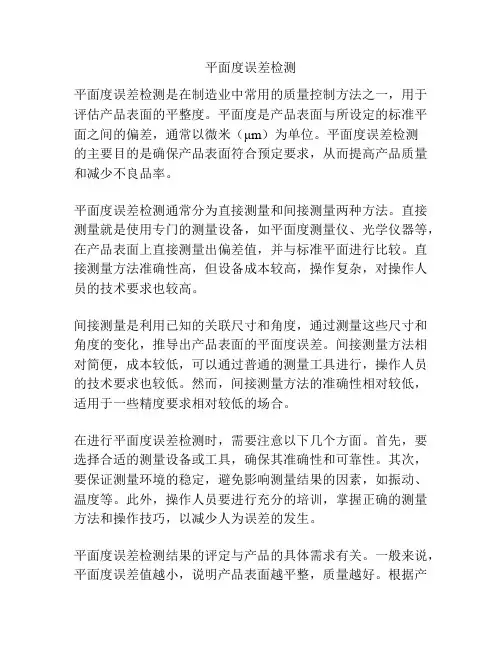

平面度误差检测平面度误差检测是在制造业中常用的质量控制方法之一，用于评估产品表面的平整度。

平面度是产品表面与所设定的标准平面之间的偏差，通常以微米（μm）为单位。

平面度误差检测的主要目的是确保产品表面符合预定要求，从而提高产品质量和减少不良品率。

平面度误差检测通常分为直接测量和间接测量两种方法。

直接测量就是使用专门的测量设备，如平面度测量仪、光学仪器等，在产品表面上直接测量出偏差值，并与标准平面进行比较。

直接测量方法准确性高，但设备成本较高，操作复杂，对操作人员的技术要求也较高。

间接测量是利用已知的关联尺寸和角度，通过测量这些尺寸和角度的变化，推导出产品表面的平面度误差。

间接测量方法相对简便，成本较低，可以通过普通的测量工具进行，操作人员的技术要求也较低。

然而，间接测量方法的准确性相对较低，适用于一些精度要求相对较低的场合。

在进行平面度误差检测时，需要注意以下几个方面。

首先，要选择合适的测量设备或工具，确保其准确性和可靠性。

其次，要保证测量环境的稳定，避免影响测量结果的因素，如振动、温度等。

此外，操作人员要进行充分的培训，掌握正确的测量方法和操作技巧，以减少人为误差的发生。

平面度误差检测结果的评定与产品的具体需求有关。

一般来说，平面度误差值越小，说明产品表面越平整，质量越好。

根据产品的具体要求，可以制定相应的平面度误差容许范围，并进行合格与否的判定。

总之，平面度误差检测是重要的质量控制方法之一，对于确保产品品质具有重要意义。

通过选择合适的测量方法和设备，建立科学的检测流程和标准，培训合格的操作人员，可以有效提高产品的表面平整度，提高产品品质和竞争力。

平面度误差检测在制造业中占据重要位置，特别是对于需要高精度和高质量的产品，平面度的控制更加关键。

下面将从平面度误差的影响、检测方法和技术进展等方面进行详细探讨。

首先，平面度误差对产品的性能和可靠性有着直接的影响。

在某些应用领域，如光学仪器、半导体制造、航空航天等，平面度要求非常严格。

平面度误差的评定方法
平面度误差评定方法：
1. 单点测量：运用比较法，在正面要测的平面上，在确定的三点上放置精密的测定仪器或金刚石，依次测量每点的高差，根据最大高差及这三点之间的距离计算误差。

2. 线形测量：在平面上有几点或表面有几条线，可以从每个点对线段进行测量来检测平面度误差，当有多条线段时，可以检查线段间距来获取误差。

3. 区域测量：将平面分为若干个小区域，分别测量每个小区域的高差，以串连出整体的高差，并根据小区域分布情况来估测正面的误差大小。

第1篇一、实验背景与目的平面度误差是衡量平面度质量的重要指标，它直接影响到机械零件的加工精度和使用性能。

本次实验旨在通过实际操作，掌握平面度误差的测量方法，加深对平面度误差概念的理解，并提高在实际工作中运用相关测量技术的能力。

二、实验原理与设备1. 实验原理平面度误差是指被测表面与其理论平面之间的最大距离误差。

本次实验采用指示表法进行测量，通过对角线法进行数据处理，得到被测表面的平面度误差。

2. 实验设备实验设备包括平板、带千分表的测量架、百分表、水准仪等。

三、实验步骤1. 准备工作（1）将平板放置在平稳的工作台上，调整水准仪，确保平板水平；（2）检查千分表的精度和灵敏度，确保测量准确；（3）了解实验原理和数据处理方法。

2. 测量过程（1）选择合适的测量点，用百分表沿对角线方向进行测量；（2）记录每个测量点的读数，计算各测量点的平面度误差；（3）重复上述步骤，确保数据的准确性。

3. 数据处理（1）根据对角线法，将测量数据整理成表格；（2）计算每个测量点的平面度误差；（3）分析测量数据，找出最大和最小误差值。

四、实验结果与分析1. 实验结果本次实验测量了平板的平面度误差，最大误差值为0.05mm，最小误差值为0.01mm。

2. 结果分析（1）通过实验，我们验证了平面度误差的概念和测量方法；（2）实验结果表明，平板的平面度误差在允许范围内，满足使用要求；（3）实验过程中，我们发现测量数据的准确性对实验结果有较大影响，因此需要严格控制测量条件。

五、实验总结与讨论1. 实验总结本次实验成功掌握了平面度误差的测量方法，加深了对平面度误差概念的理解。

通过实际操作，提高了运用相关测量技术的能力。

2. 讨论与展望（1）在实验过程中，我们发现测量数据的准确性对实验结果有较大影响，因此在实际工作中，需要严格控制测量条件，提高测量精度；（2）为进一步提高实验结果，可以考虑采用更加先进的测量设备，如激光干涉仪等；（3）平面度误差测量在机械加工领域具有重要意义，未来应加强相关技术研究，提高测量精度和效率。

实验四平面度误差的测量一、测量器具1、测量平板2、千分表3、万能表架4、可调支掌图4-1 平面度误差测量二、测量原理如图3-15所示，将被测平板放在测量平板上，以测量平板为基准，从百分表上读出被测平板上各点的读数值，通过计算求出其平面度误差。

三、测量步骤将被测平板用可调支承置于测量平板上，将百分表装夹在万能表架上。

2、百分表测头与被测表面接触，使小指针指到1左右，为了读数方便，可转动表盘，使大指针为零，移动百分表，调节可调支承，使被测表面的其中三个角相对于测量平板等高。

3、在被测表面上均匀取9点，移动百分表，记下在每点的读数，测量三次并作好记录。

四、数据处理1、三点法：以三等高点为基准平面，作平行于基准平面且过最高点和最低点两平行平面，则其平面度误差为上、下两平行平面之间的距离，即：最高点读数值减去最低读值。

2、对角线法：采集数据前先分别将被测平面的两对角线调整为与测量平板等高，然后在被测表面上均匀取9点用百分表采集数据，作平行于两对角线且过最高点和最低点两平行平面，则其平面度误差为上、下两平行平面之间的距离，即：最高点读数值减去最低读值。

3、最小区域法：通过基面转换，按最小区域原则求出平面度误差值。

对三组数据分别进行数据处理，以最大的平面度误差值作为测量结果。

是否符合最小区域法的判别方法是：由两平行平面包容被测实际表面时，至少有三点或四点相接触，相接触的高低点分如有下列三种形式之一者，即属最小区域。

（1）三个相等最高点与一个最低点（或相反）：最低（或高）点垂直投影位于三个相等最高（或低）点组成的三角形之内。

（2）两个相等最高点与两个相等最低点：两相等最高点垂直投影位于两相等最低点连线之两侧。

（3）两个相等最高点与一个最低点（或相反）：最低（或高）点垂直投影位于两相等最高（或低）点连线之上。

五、填写测量报告单按步骤完成测量并将被测件的相关信息、测量结果及测量条件填入测量报告单中。
