牛顿第二定律的应用-------图像

动力学中的图像问题一、动力学图像二、针对练习1、如图甲所示，水平长木板上有质量m＝1.0 kg的物块，受到随时间t变化的水平拉力F 作用，用力传感器测出相应时刻物块所受摩擦力F f的大小．重力加速度g取10 m/s2.下列判断正确的是()A．5 s内拉力对物块做功为零B．4 s末物块所受合力大小为4.0 NC．物块与木板之间的动摩擦因数为0.4 D．6～9 s内物块的加速度的大小为2.0 m/s22、（多选）如图所示，蹦极运动就是在跳跃者脚踝部绑有很长的橡皮条的保护下从高处跳下，当人体落到离地面一定距离时，橡皮绳被拉开、绷紧、阻止人体继续下落，当到达最低点时橡皮再次弹起，人被拉起，随后，又落下，反复多次直到静止。

取起跳点为坐标原点O，以竖直向下为y轴正方向，忽略空气阻力和风对人的影响，人可视为质点。

从跳下至第一次到达最低点的运动过程中，用v、a、t分别表示在竖直方向上人的速度、加速度和下落时间。

下列描述v与t、a与、y的关系图像可能正确的是（）A．B．C．D．3、水平地面上有一轻质弹簧，下端固定，上端与物体A相连接，整个系统处于平衡状态．现用一竖直向下的力压物体A，使A竖直向下匀加速运动一段距离，整个过程中弹簧一直处在弹性限度内．下列关于所加力F的大小和运动距离x之间的关系图象正确的是（）()4、如图所示，竖直轻弹簧一端与地面相连，另一端与物块相连，物块处于静止状态。

现对物块施加一个竖直向上的拉力F，使物块向上做初速度为零的匀加速直线运动，此过程中弹簧的形变始终在弹性限度内，则拉力F随时间t变化的图像可能正确的是（）A．B．C．D．5、水平力F方向确定，大小随时间的变化如图2a所示，用力F拉静止在水平桌面上的小物块，在F从0开始逐渐增大的过程中，物块的加速度a随时间变化的图象如图b所示，重力加速度大小为10 m/s2，最大静摩擦力大于滑动摩擦力，由图示可知()A．物块的质量m＝2 kgB．物块与水平桌面间的动摩擦因数为0.2C．在4 s末，物体的动量为12 kg· m/sD．在2～4 s时间内，小物块速度均匀增加6、（多选）如图甲所示，物块A、B中间用一根轻质弹簧相连，放在光滑水平面上，物块A 的质量为1.2kg。

传送带模型知识点水平传送带：已知传送带长为L ，速度为v ，与物块间的动摩擦因数为μ，则物块滑动时的加速度大小a ＝μg 。

1．如图，v 0＝0时，物块加速到v 的位移x＝v 22μg ，若x <L 即v <2μgL 时，物块先加速后匀速；若x ≥L 即v ≥2μgL 时，物块一直加速到右端2．如图，当v 0≠0，v 0与v 同向时，当v 0<v 时，物块加速到v 的位移x ＝v 2－v 202μg ，若x <L ，即v 0<v < v 20＋2μgL ，物块先加速后匀速；若x ≥L ，即v ≥ v 20＋2μgL ，物块一直加速到右端；当v 0>v 时，物块减速到v 的位移x ＝v 20－v 22μg ，若x <L ，即v 0>v >v 20－2μgL ，物块先减速后匀速；若x ≥L ，即v ≤ v 20－2μgL ，物块一直减速到右端；当v ＝v 0时，物块匀速运动到右端。

3．如图，v 0≠0，v 0与v 反向，物块向右减速到零的位移x ＝v 202μg ，若x ≥L ，即v 0≥2μgL ，物块一直减速到右端；若x <L ，即v 0<2μgL ，则物块先向右减速到零，再向左加速直至离开传送带。

（注意回去的速度大小） 倾斜传送带 一、传送带向上传送1．如图甲，若0≤v 0<v 且μ>tan θ：(1)传送带比较短时物块一直以a ＝μg cos θ－g sin θ向上匀加速运动。

类似图1、图3(2)传送带足够长时物块先以a ＝μg cos θ－g sin θ向上匀加速运动再向上匀速运动。

类似图2、图42．如图甲，若0≤v 0<v 且μ<tan θ：物块以向下的加速度a ＝g sin θ－μg cos θ运动。

类似图103．如图甲，若v 0>v 且μ>tan θ：(1)传送带比较短时物块一直以a ＝μg cos θ＋g sin θ向上匀减速运动。

系统的牛顿第二定律及应用一、系统的牛顿第二定律若将系统受到的每一个外力，系统内每一物体的加速度均沿正交坐标系的x轴与y轴分解，则系统的牛顿第二定律的数学表达式如下：F1x+F2x+…=m1a1x+m2a2x+…F1y+F2y+…=m1a1y+m2a2y+…与采用隔离法、分别对每一物体应用牛顿第二定律求解不同的是，应用系统的牛顿第二定律解题时将使得系统内物体间的相互作用力变成内力，因而可以减少不必求解的物理量的个数，导致所列方程数减少，从而达到简化求解的目的，并能给人以一种赏心悦目的感觉，现通过实例分析与求解，说明系统的牛顿第二定律的具体应用，并力图帮助大家领略到应用系统的牛顿第二定律求解的优势。

二、系统的牛顿第二定律的应用1、求系统所受到的外力例1 在图1中，A为电磁铁，C为胶木秤盘，A和C（包括支架）的总质量为M。

B为铁片，质量为m。

整个装置用轻绳悬挂于O点。

当电磁铁通电，铁片被吸引上升的过程，轻绳上的拉力F的大小为（）A、F＝MgB、Mg<F<(m+M)gC、F=(m+M)gD、F>(m+M)g分析与解以A、B、C系统为研究对象，它受到的外力为竖直向下的重力（m+M）g，绳对系统竖直向上的拉力F（电磁铁A与铁片B间的相互引力为内力）。

A、C的加速度为0，铁片上升时向上的加速度不为0。

若以竖直向上方向为正向，设某时刻铁片B向上的加速度为a，则由系统的牛顿第二定律得F－(m+M)g=ma∴F=(m+M)g+ma>(m+M)g因此，应选正确答案D。

例2 如图2所8示，一根长为l的轻杆，两端各固定一个质量均为m 的小球A和B。

若轻杆以它的中点O为轴在竖直平面内转动，求轻杆转到竖直位置时，杆对轴的作用力。

分析与解取小球A、B及杆为研究对象，它受到竖直向下的重力2mg，轴对它竖直向上的弹力N.A、B在最低点与最高点时向心加速度恰为反向。

若取竖直向上方向为正向，由系统的牛顿第二定律得：N－2mg=maA +maB∵aA =－aB∴N=2mg由牛顿第三定律知杆对轴的弹力大小为2mg，方向竖直向下。

板块模型小汇总一、地面光滑，上表面粗糙，无拉力，物块A 带动木板B （地面粗糙，有可能B 不动，有可能共速后一起减速）（1）物块滑离木板，物块滑到木板右端时二者速度不相等，x B ＋L ＝x A ，速度时间图像类似图1（2）物块恰好不从木板上掉下的临界条件是物块恰好滑到木板右端时二者速度相等，则位移关系为x B ＋L ＝x A ，速度时间图像类似图2二、地面光滑，上表面粗糙，无拉力，木板B 带动物块A （地面粗糙，有可能共速后一起减速，也可能共速后各自减速）（1）物块滑离木板，物块从木板左端滑离时二者速度不相等，x B ＝x A ＋L ，速度时间图像类似图3（2）物块恰好不从木板上掉下的临界条件是物块恰好滑到木板左端时二者速度相等，则位移关系为x B ＝x A ＋L ，速度时间图像类似图4三、地面光滑，上表面粗糙，有拉力F 较小时，木板和木块一起做加速运动，有F ＝(m A ＋m B )a ，对A 分析，f BA =m A a临界情况f BA =μm A g ，此时F 是AB 一起加速运动的临界最大值，F 临=(m A ＋m B )μg ，a 的变化和F 图像如图5 F 超过F 临，AB 各自加速，A 从B 左端滑落，速度时间图像如图6 四、地面光滑，上表面粗糙，有拉力F 较小时，木板和木块一起做加速运动，有F ＝(m A ＋m B )a ，对B 分析，f AB =m B a临界情况f AB =μm A g ，此时F 是AB 一起加速运动的临界最大值，F 临=(m A ＋m B )A Bm g m ，a 的变化和F 图像如图7 F 超过F 临，AB 各自加速，A 从B 右端滑落，速度时间图像如图8五、地面粗糙，动摩擦因数μ0，上表面粗糙，动摩擦因数μ，有拉力，F 0=μ0(m A ＋m B )g ，F 临=（μ0＋μ）(m A ＋m B )g图1图2图3图4图5图6图7图8①F ≤F 0时，整体静止 ②F 0＜F ≤F 临时，一起加速 ③F ＞F 临时，各自加速，且a B ＞a A六、地面粗糙，动摩擦因数μ0，上表面粗糙，动摩擦因数μ，有拉力，μm A g≤μ0(m A＋m B)g，A带不动B，B相当于地面七、地面粗糙，动摩擦因数μ0，上表面粗糙，动摩擦因数μ，有拉力，μm A g≥μ0(m A＋m B)g，F0=μ0(m A＋m B)g板块模型板块类问题的解题思路与技巧：1．通过受力分析判断滑块和木板各自的运动状态（具体做什么运动）；2．判断滑块与木板间是否存在相对运动。

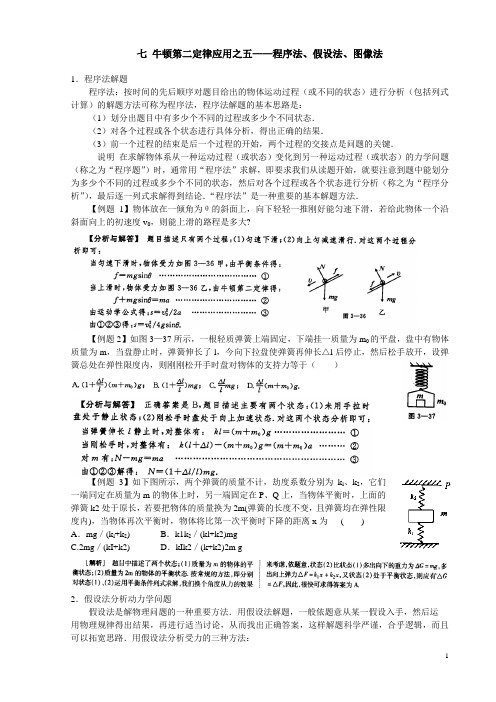

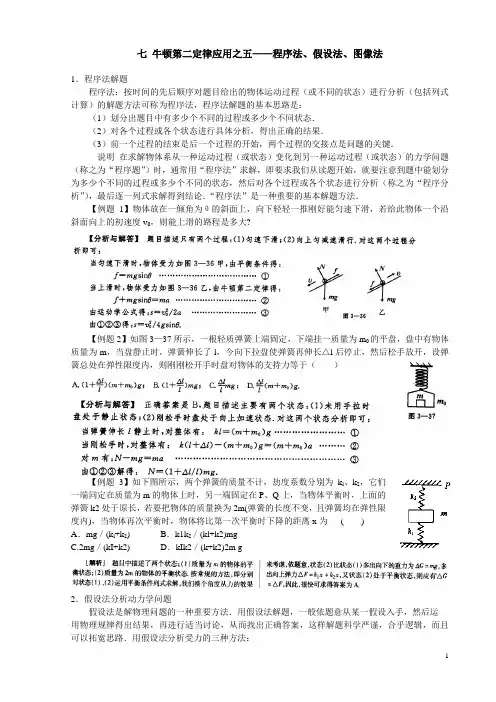

七牛顿第二定律应用之五——程序法、假设法、图像法1．程序法解题程序法：按时间的先后顺序对题目给出的物体运动过程（或不同的状态）进行分析（包括列式计算）的解题方法可称为程序法，程序法解题的基本思路是：（1）划分出题目中有多少个不同的过程或多少个不同状态．（2）对各个过程或各个状态进行具体分析，得出正确的结果．（3）前一个过程的结束是后一个过程的开始，两个过程的交接点是问题的关键．说明在求解物体系从一种运动过程（或状态）变化到另一种运动过程（或状态）的力学问题（称之为“程序题”）时，通常用“程序法”求解，即要求我们从读题开始，就要注意到题中能划分为多少个不同的过程或多少个不同的状态，然后对各个过程或各个状态进行分析（称之为“程序分析”），最后逐一列式求解得到结论．“程序法”是一种重要的基本解题方法．【例题1】物体放在一倾角为θ的斜面上，向下轻轻一推刚好能匀速下滑，若给此物体一个沿斜面向上的初速度v0，则能上滑的路程是多大?【例题2】如图3—37所示，一根轻质弹簧上端固定，下端挂一质量为m0的平盘，盘中有物体质量为m，当盘静止时，弹簧伸长了l，今向下拉盘使弹簧再伸长△l后停止，然后松手放开，设弹簧总处在弹性限度内，则刚刚松开手时盘对物体的支持力等于（）【例题3】如下图所示，两个弹簧的质量不计，劫度系数分别为k l、k2，它们一端同定在质量为m的物体上时，另一端固定在P、Q上，当物体平衡时，上面的弹簧k2处于原长，若要把物体的质量换为2m(弹簧的长度不变，且弹簧均在弹性限度内)，当物体再次平衡时，物体将比第一次平衡时下降的距离x为( )A．mg／(k l+k2) B．k1k2／(kl+k2)mgC.2mg／(kI+k2) D．kIk2／(k+k2)2m g2．假设法分析动力学问题假设法是解物理问题的一种重要方法．用假设法解题，一般依题意从某一假设入手，然后运用物理规律得出结果，再进行适当讨论，从而找出正确答案，这样解题科学严谨，合乎逻辑，而且可以拓宽思路．用假设法分析受力的三种方法：(1)首先假定此力不存在，查看物体会发生怎样的运动，然后再确定此力应在什么方向，物体才会产生题目给定的运动状态．(2)假定此力沿某一方向，用运动规律进行验算，若算得是正值，说明此力与假定的方向相同，否则相反．(3)在力的作用线上定出坐标轴的正方向。

第2课时牛顿第二定律的基本应用目标要求 1.掌握动力学两类基本问题的求解方法。

2.理解各种动力学图像，并能分析图像特殊点、斜率、截距、面积的物理意义。

考点一动力学两类基本问题分析动力学两类基本问题的关键(1)做好两类分析：物体的受力分析和物体的运动过程分析；(2)搭建两个桥梁：加速度是联系运动和力的桥梁；连接点的速度是联系各物理过程的桥梁。

例1(2023·广东潮州市联考)连续刹车时，刹车片和刹车盘产生大量热量，温度升高很快，刹车效率迅速降低，容易造成刹车失灵。

为了避免刹车失灵造成的危害，高速公路在一些连续下坡路段设置用沙石铺成的紧急避险车道，如图所示。

现将某次货车避险过程简化如下：一辆货车在倾角为30°的长直下坡路上以20 m/s的速度匀速行驶，突然刹车失灵开始加速，此时货车所受阻力为车重的0.4倍(发动机关闭)，加速前进15 s后冲上了倾角为53°的避险车道，在避险车道上运动17.5 m后停下，将货车的加速、减速过程视为匀变速直线运动，求货车：(sin 53°＝0.8，g取10 m/s2)(1)冲上避险车道时速度的大小；(2)在避险车道上所受摩擦阻力是车重的多少倍。

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________例2(2023·山西太原市一模)2022北京冬残奥会开幕式倒计时是以轮椅冰壶的形式出现的。

第2讲牛顿第二定律基本应用一、瞬时问题1.当物体所受合力发生突变时，加速度也同时发生突变，而物体运动的速度不能发生突变。

2.轻绳(或轻杆)和轻弹簧(或橡皮条)的区别如图1图1甲、乙中小球m1、m2原来均静止，现如果均从图中A处剪断，则剪断绳子瞬间图甲中的轻质弹簧的弹力来不及变化；图乙中的下段绳子的拉力立即变为0。

(1)轻绳(或轻杆)：剪断轻绳(或轻杆)后，原有的弹力将突变为0。

(2)轻弹簧(或橡皮条)：当轻弹簧(或橡皮条)两端与其他物体连接时，轻弹簧(或橡皮条)的弹力不能发生突变。

二、两类动力学问题1.动力学的两类基本问题第一类：已知受力情况求物体的运动情况。

第二类：已知运动情况求物体的受力。

2.解决两类基本问题的方法：以加速度为“桥梁”，由运动学公式和牛顿第二定律列方程求解。

三、超重和失重1.超重(1)定义：物体对支持物的压力(或对悬挂物的拉力)大于物体所受重力的现象。

(2)产生条件：物体具有向上的加速度。

2.失重(1)定义：物体对支持物的压力(或对悬挂物的拉力)小于物体所受重力的现象。

(2)产生条件：物体具有向下的加速度。

3.完全失重(1)定义：物体对支持物的压力(或对竖直悬挂物的拉力)等于0的现象。

(2)产生条件：物体的加速度a＝g，方向竖直向下。

4.实重和视重(1)实重：物体实际所受的重力，它与物体的运动状态无关。

(2)视重：当物体在竖直方向上有加速度时，物体对弹簧测力计的拉力或对台秤的压力将不等于物体的重力。

此时弹簧测力计的示数或台秤的示数即为视重。

【自测在竖直方向运动的电梯地板上放置一台秤，将物体放在台秤上。

电梯静止时台秤示数为F N。

在电梯运动的某段过程中，台秤示数大于F N。

在此过程中()A.物体受到的重力增大B.物体处于失重状态C.电梯可能正在加速下降D.电梯可能正在加速上升答案D解析物体的视重变大，但是受到的重力没变，选项A错误；物体对台秤的压力变大，可知物体处于超重状态，选项B错误；物体处于超重状态，则加速度向上，电梯可能正在加速上升或者减速下降，选项C错误，D正确。

微专题13牛顿运动定律应用之图像问题【核心要点提示】动力学中常见的图象：v －t 图象、x －t 图象、F －t 图象、F －a 图象等．【核心方法点拨】(1)看清图象的横、纵坐标所表示的物理量及单位并注意坐标原来是否从0开始．(2)理解图象的物理意义，能够抓住图象的一些关键点，如斜率、截距、面积、交点、拐点等，判断物体的运动情况或受力情况，再结合牛顿运动定律求解．【经典例题选讲】【例题1】(2015·新课标全国Ⅰ)(多选)如图a ，一物块在t ＝0时刻滑上一固定斜面，其运动的vt 图线如图b 所示．若重力加速度及图b 中的v 0、v 1、t 1均为已知量，则可求出()A ．斜面的倾角B ．物块的质量C ．物块与斜面间的动摩擦因数D ．物块沿斜面向上滑行的最大高度【解析】由vt 图象可求知物块沿斜面向上滑行时的加速度大小为a ＝v0t 1，根据牛顿第二定律得mg sin θ＋μmg cos θ＝ma ，即g sin θ＋μg cos θ＝v 0t 1.同理向下滑行时g sin θ－μg cos θ＝v1t 1，两式联立得sin θ＝v 0＋v 12gt 1，μ＝v 0－v 12gt 1cos θ，可见能计算出斜面的倾角θ以及动摩擦因数，选项A 、C 正确；物块滑上斜面时的初速度v 0已知，向上滑行过程为匀减速直线运动，末速度为0，那么平均速度为v 02，所以沿斜面向上滑行的最远距离为x ＝v02t 1，根据斜面的倾角可计算出向上滑行的最大高度为x sin θ＝v 02t 1×v 0＋v 12gt 1＝v 0(v 0＋v 1)4g ，选项D 正确；仅根据vt 图象无法求出物块的质量，选项B 错误．【答案】ACD【变式1】(多选)(2018·广东深圳一模)如图甲所示，质量m ＝1kg 、初速度v 0＝6m/s 的物块受水平向左的恒力F 作用，在粗糙的水平地面上从O 点开始向右运动，O 点为坐标原点，整个运动过程中物块速率的二次方随位置坐标变化的关系图象如图乙所示，g 取10m/s 2，下列说法中正确的是()A．t＝2s时物块速度为零B．t＝3s时物块回到O点C．恒力F大小为2ND．物块与水平面间的动摩擦因数为0.1解析：通过题图可知，物块在恒力F作用下先做匀减速直线运动，然后反向做匀加速直线运动，根据图线求出做匀加速直线运动和匀减速直线运动的加速度大小，结合牛顿第二定律求出恒力F和摩擦力的大小。
