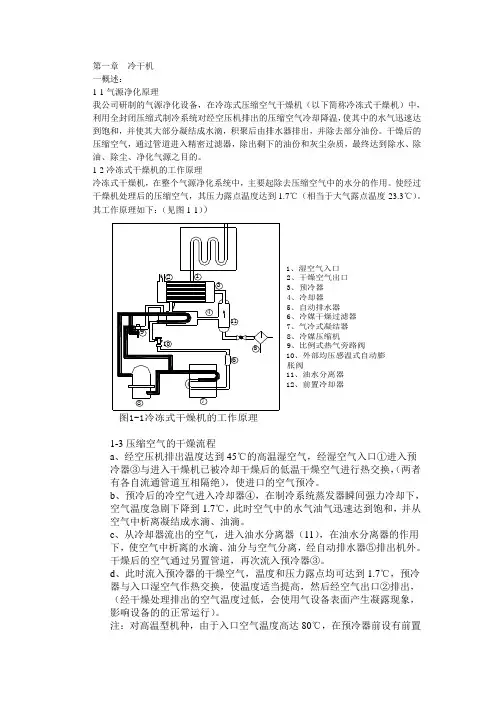

第一章冷干机一概述：1-1气源净化原理我公司研制的气源净化设备，在冷冻式压缩空气干燥机（以下简称冷冻式干燥机）中，利用全封闭压缩式制冷系统对经空压机排出的压缩空气冷却降温，使其中的水气迅速达到饱和，并使其大部分凝结成水滴，积聚后由排水器排出，并除去部分油份。

干燥后的干燥后的空气通过另置管道，再次流入预冷器③。

d、此时流入预冷器的干燥空气，温度和压力露点均可达到1.7℃，预冷器与入口湿空气作热交换，使温度适当提高，然后经空气出口②排出，（经干燥处理排出的空气温度过低，会使用气设备表面产生凝露现象，影响设备的的正常运行）。

注：对高温型机种，由于入口空气温度高达80℃，在预冷器前设有前置冷却器（12）。

高温湿空气在进入预冷器前，先在前置冷却器内作前置冷却，或者按后述的修正表重新选型。

一、技术参数和性能特点1-1常温风冷型冷干机YDCA（A）系列风冷型冷干机参数：工况条件与技术指标环境温度：≤40℃压力露点：2℃～10℃制冷剂：R22 进气压力：0.2～1.0Mpa 压力损失：≤0.02Mpa如若使用新条件与标准工况有差异，请参考以下修正表，选择使用：标准处理量Q=额定处理量Q1×C1×C2×C3修正表一、以上系数在露点温度为3℃,空气入口50℃基础上得出修正表二、修正表三、2-2杭州溢达机电制造有限公司冷冻式干燥式的命名□ □ □ －□ □ □ Y：远程控制（选配）NF：标准风冷型NW：标准水冷型HNF：高温风冷型HNW：高温水冷型WXF：无热再生MXF：微热再生设计标准（规定工况）下空气处理量：Nm3/minA：管壳式换热器H：板式换热器C：冷冻式压缩空气干燥器A：吸附式压缩空气干燥器CH：组合式压缩空气干燥器F：粉尘防爆型冷冻式压缩空气干燥器B：气体防爆型冷冻式压缩空气干燥器YD：企业代号示例：YDCA –1NFC：由杭州溢达机电制造有限公司生产,空气处理量为1 Nm3/min，标准风冷型，管壳式热换器，电源为单相115/60Hz(出口)的冷冻式压缩空气干燥机。

1:空气压缩到一定程度会产生高温.那么压缩后的空气恢复到原来的正常状态，是不是会吸收热2:我们知道，在一般情况下，水要烧到100度才开，才沸腾，才大量蒸发。

而氟里昂在零下30度时就开了1 3 4 5 A BC D E H冷干机工作原理简介进气 (来自高压空机出气 (到用气设备 )过滤器 – 气雾分离器. 40 bar Bekomat 或电磁阀排污 系统. 冷却器 冷却水出口. 储液罐冷媒热气旁通阀 冷却水进口 压缩机性质稳定，在一般情况下又无毒性，因此，它是一种比较理想的制冷物质。

现在让我们想一下。

假如我们把这水箱中，在常温下它就会大量蒸发，水箱外表面就会很冷3:如何使气态氟里昂还原为液态氟里昂呢？只要注意一下我们周围两种极普通的情况，就能想出体察到，里面大都是液体。

这就是液化气被压缩而成的液体。

从而为我们解决这个问题得到一个启发 而且压力越高，越容易变成液体。

还有一种情况是，锅里烧水，锅盖上会有水珠。

大家知道，这是锅 为我们解决这个问题得到一个启发，只要将气体冷却，就能把气体变成液体。

而且温度越低，越容易 不要漏掉了，不要跑掉了。

这就要一个密闭的系统。

人们都叫它做制冷系统。

4:干燥机的工作流程.1)压缩机将气态氟利昂压缩至高压液态，此时氟利昂温度上升，通过冷却器（冷凝器）冷却氟利昂（这2)冷却后的的氟利昂仍有比较高的温度，此时再通过“热力膨胀阀/毛细管”（实际上是一个节流器）缓3)在蒸发器里，氟利昂失去了压缩机的压力而重新蒸发为气态，这个时候他要吸收大量的热量.带走了进这时候压缩空气又进入到过滤器里面把产生的冷凝水分离出来.4)气化后的氟利昂重新被压缩机抽回进行压缩成液态。

一直循环下去.不是会吸收热量呢?昂在零下30度时就开了，就沸腾了，就大量蒸发了。

而且它的化学2F G J进气 (来自高压空压机进气 – 出气 (空气二次热交换器) 热气膨胀阀.空气 – 制冷剂 (热交换器)储液罐.压缩机想一下。

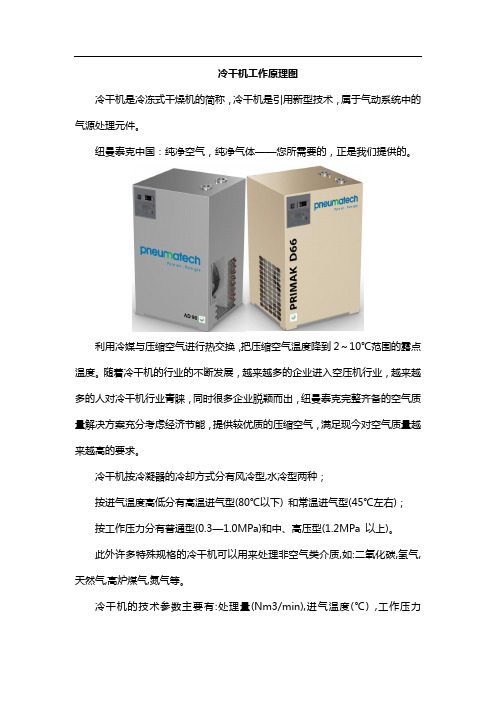

冷干机工作原理图冷干机是冷冻式干燥机的简称，冷干机是引用新型技术，属于气动系统中的气源处理元件。

纽曼泰克中国：纯净空气，纯净气体——您所需要的，正是我们提供的。

利用冷媒与压缩空气进行热交换，把压缩空气温度降到2～10℃范围的露点温度。

随着冷干机的行业的不断发展，越来越多的企业进入空压机行业，越来越多的人对冷干机行业青睐，同时很多企业脱颖而出，纽曼泰克完整齐备的空气质量解决方案充分考虑经济节能，提供较优质的压缩空气，满足现今对空气质量越来越高的要求。

冷干机按冷凝器的冷却方式分有风冷型,水冷型两种；按进气温度高低分有高温进气型(80℃以下) 和常温进气型(45℃左右)；按工作压力分有普通型(0.3—1.0MPa)和中、高压型(1.2MPa 以上)。

此外许多特殊规格的冷干机可以用来处理非空气类介质,如:二氧化碳,氢气,天然气,高炉煤气,氮气等。

冷干机的技术参数主要有:处理量(Nm3/min),进气温度(℃) ,工作压力(MPa) ,压力降(MPa)。

冷干机的目标性参数——"压力露点" (℃) ,在国外厂商的产品型录上一般并不作为独立参数标注在"性能规格表"上.究其原因, "压力露点"与被处理压缩空气的很多参数有关.如果标出"压力露点" ,也一定附带说明相关条件(诸如进气温度,工作压力,环境温度等) 。

一、四大部件：制冷压缩机制冷压缩机是制冷系统的心脏，较后由排气管排出。

冷凝器冷凝器的作用是将冷媒压缩机排出的高压、过热冷媒蒸气冷却成为液态制冷剂，其热量被冷却水或冷却空气带走。

使制冷过程得以连续不断进行。

蒸发器蒸发器是冷干机的主要换热部件，压缩空气在蒸发器中被强制冷却，其中大部分水蒸气冷却而凝结成液态水排出机外，从而使压缩空气得到干燥。

低压冷媒液体，在蒸发器里发生相变变成为低压冷媒蒸汽，在相变过程中吸收周围热量，从而使压缩空气降温。
