变阻器的原理及使用

变阻器九年级知识点变阻器是电路中常用的电子元件之一，用于调节电流和电压的大小。

它在电子学的学习中扮演着重要的角色。

本文将介绍变阻器的基本结构、工作原理以及在电路中的应用等方面的知识点。

一、变阻器的基本结构变阻器是由一段电阻丝和可移动的电刷组成的。

电阻丝通常是由镍铬合金或铜镍合金制成，其电阻值是通过长度和电阻丝的直径来确定的。

而电刷可以通过滑动改变与电阻丝接触的位置，从而改变电阻的大小。

二、变阻器的工作原理当电流通过电阻丝时，电阻丝会发热，这是因为电流在通过电阻丝时会产生一定的电阻损耗。

电刷的移动会改变电流通过电阻丝的截面积，从而改变电阻的大小。

当电刷与电阻丝接触的面积增大时，电流通过电阻丝的截面积也会增大，电阻就会变小；反之，当电刷接触面积减小时，电流通过电阻丝的截面积也会减小，电阻就会变大。

三、变阻器的分类根据结构和用途的不同，变阻器可以分为可变电阻器和固定电阻器。

可变电阻器就是我们通常所说的变阻器，通过调节电刷的位置来改变电阻的大小。

而固定电阻器的电阻值是固定不变的，一般用于电路中固定电阻的需求。

四、变阻器的应用1. 照明调光：变阻器可以用来调节灯的亮度，通过改变电阻的大小来控制电流的大小，从而实现灯光的明暗调节。

2. 电流限制：在电子设备中，变阻器可以用来限制电流的大小，起到保护电路的作用。

通过调节电阻的大小，可以控制电流在一定范围内。

3. 温度控制：变阻器可以用来控制电热器的温度，通过改变电阻的大小来调节电流的大小，从而控制电热器的加热程度。

五、注意事项1. 使用变阻器时，应注意防止过载。

过高的电流可能会导致变阻器损坏或烧毁。

2. 变阻器在调节电阻时，应避免频繁地来回滑动电刷，以免引起电刷和电阻丝的磨损。

3. 定期检查变阻器的接触部分是否松动，以免影响其正常工作。

总结：变阻器是电子电路中常用的元件，可以通过改变电阻的大小来调节电流和电压的大小。

通过本文的介绍，我们了解了变阻器的基本结构、工作原理以及在电路中的应用。

变阻器的原理及应用1. 变阻器的原理变阻器（Potentiometer）是一种可以改变电阻大小的电子器件。

它由一个固定电阻和一个可调电阻组成。

变阻器的原理基于调节可调电阻的电阻值，从而改变电路中的总电阻大小。

变阻器的原理可以通过以下步骤进行说明：1.构造：变阻器由一个固定电阻和一个可以移动的滑动触点组成。

通常固定电阻呈线性排列，而滑动触点可以在固定电阻上滑动。

2.电阻连接：滑动触点可通过一个滑动导线与固定电阻连接，这个滑动导线可以沿着固定电阻的轨迹移动。

当滑动触点沿轨迹移动时，连接在滑动触点上的电阻大小会发生变化。

3.电阻变化：滑动触点的移动导致电阻值的变化。

当滑动触点接触到固定电阻的两端时，电路中的总电阻最小。

而当滑动触点移动到固定电阻的另一端时，电路中的总电阻最大。

4.变阻器的种类：根据滑动触点和固定电阻的性质，变阻器可以分为可变电阻（单圈电阻器）和可调电阻（多圈电阻器）两种。

可变电阻包含单个滑动触点和一个固定电阻。

可调电阻则包含多个滑动触点和一个或多个固定电阻。

2. 变阻器的应用变阻器作为一种常见的电子元件，在电路中有着广泛的应用。

下面将介绍变阻器在不同领域的具体应用。

2.1 电子设备调节与控制变阻器可以用来调节和控制电子设备的性能和参数。

例如，调节音响设备的音量大小、屏幕亮度的调节以及电视机的色彩饱和度调节等都离不开变阻器的应用。

2.2 电压分压在电路中，变阻器可以用来实现电压分压。

通过调节变阻器的电阻值，可以将输入电压分压为所需的输出电压。

这在电源电路和传感器电路中是非常常见的应用。

2.3 测量和测试由于变阻器可以提供可调的电阻值，因此在测量和测试中也有广泛的应用。

例如，变阻器可以用作电流表和电压表的校准设备，或用于测量温度、湿度和光强等物理量。

2.4 信号调节和放大变阻器还可以用于信号调节和放大。

通过改变电阻值，可以调整信号的幅度和频率。

这在音频放大器和电子调音台等音频设备中是常见的应用。

变阻器是一种用来调节电阻值的电子元件，广泛应用于电路中。

它由一定数量的固定电阻和一定数量的变阻器组成，可以通过调节变阻器的电阻值来改变电路中的电流、电压和功率。

1.变阻器的基本结构和工作原理变阻器由可调节的电阻器和固定的电阻器组成。

可调节电阻器通常采用滑动变阻器或旋钮变阻器的形式，可以通过手动操作改变电阻值。

固定电阻器则具有固定的电阻值，不可调节。

变阻器的工作原理是通过改变电路中的电阻值来改变电流、电压和功率。

电阻器的电阻值与电流和电压成正比，即随着电阻值的增加，电流和电压会减小；反之，电阻值减小，电流和电压会增大。

利用这个原理，可以通过调节变阻器的电阻值来控制电路中的电流和电压。

2.变阻器的应用变阻器具有广泛的应用领域，包括电子设备、通信设备、自动控制系统等。

以下是一些常见的应用场景：2.1电流控制：通过调节变阻器的电阻值，可以控制电路中的电流大小。

这在电路设计中非常重要，因为有些电路中要求电流达到特定的数值，而变阻器可以提供这个功能。

2.2电压调节：变阻器也可以用来调节电路中的电压大小。

通过改变电阻值，可以使电压升高或降低。

2.3电阻测量：变阻器可以用来测量电路中的电阻值。

通过与待测电阻串联或并联，可以通过调节变阻器的电阻值来使电路中的电流或电压发生变化，从而得到电路中的电阻值。

2.4功率限制：有些电路中，为了保护元件或防止过载，需要限制功率的大小。

通过变阻器，可以调节电路中的电流和电压，从而限制功率的大小。

3.变阻器的注意事项在使用变阻器时，需要注意以下几点：3.1适配电阻范围：不同的变阻器有不同的电阻范围，要根据实际需求选择适合的变阻器。

3.2避免过载：变阻器也有一定的功率限制，不能超过其额定功率。

如果超过额定功率，可能会导致变阻器损坏。

3.3防止过热：在使用变阻器时，要注意控制电流和电压大小，避免变阻器产生过多的热量，以免引发安全问题。

3.4正确连接：变阻器在电路中的连接方式有串联和并联两种。

九年级物理的变阻器知识点变阻器是九年级物理中的一个重要知识点，它在电路中起着关键的作用。

变阻器是一种电阻可以改变的元器件，通过调节变阻器的阻值，我们可以有效地控制电路中的电流和电压。

一、变阻器的基本原理变阻器的原理很简单，通过改变电阻值来改变电路的电流和电压。

它由一个可转动的滑动触点和一个固定的电阻组成。

当滑动触点接触电阻的不同位置时，电流会在电阻中形成不同的路径，从而改变整个电路的电阻值。

二、变阻器的分类根据变阻器的结构和使用方式，可以将变阻器分为两种类型：可变电阻器和电位器。

可变电阻器通常用于电路中的一部分，它们的主要作用是调节电流或电压值。

而电位器则是一种专门用于控制电流或电压的元件，它通常用于精确控制电路中的参数值。

三、变阻器的用途变阻器在电路中有着广泛的应用。

下面我将介绍变阻器在三个常见电路中的使用。

1. 亮度调节电路在家居照明中，我们经常会使用亮度可调的灯具。

这些灯具通常采用了变阻器的原理。

通过调节变阻器的阻值，我们可以改变灯的亮度。

这样，我们就可以根据需要来调整光线的亮度，从而满足不同的用途和需求。

2. 音量调节电路变阻器也广泛应用于音响设备中的音量调节电路。

通过调节变阻器的阻值，我们可以控制声音的大小。

这样，我们就可以根据实际情况来调整音响设备的音量，从而提供更好的听觉体验。

3. 传感器电路动态传感器电路是另一个重要应用领域。

传感器通常用于测量和检测环境中的物理量。

通过使用变阻器，我们可以根据传感器的测量结果来改变电路中的参数，从而实现自动控制和调节。

四、变阻器使用中的注意事项在使用变阻器时，我们需要注意以下几点。

1. 阻值选择在选择变阻器时，我们应根据实际需要来选取合适的阻值范围。

过大或过小的阻值都可能导致电路无法正常工作。

2. 外部环境影响变阻器的阻值受到温度、湿度和颜色等因素的影响。

在实际应用中，我们需要考虑这些因素，并采取相应的措施来保证变阻器的正常工作。

5. 结束语通过本文的介绍，我们了解了变阻器的基本原理、分类和应用。

变阻器和电磁铁结构、工作原理、选型、使用与维护检修方法一、变阻器结构、工作原理、使用与选用方法：（一）、定义及概述：1、变阻器的作用和电阻器的作用类似，不同点在于变阻器的电阻是连续可调的，而电阻器的每段电阻固定，在控制电路中可采用串并联或选择不同段电阻的方法来调节电阻值，电阻值是断续可调的。

2、常用的变阻器有BC型滑线变阻器，用于电路的电流和电压调节、电子设备及仪表等电路的控制或调节等。

3、BL型励磁变阻器用于直流电机的励磁或调速。

4、BQ型起动变阻器用于直流电动机的起动。

5、BT型变阻器用于直流电动机的励磁或调速。

6、BP型频敏变阻器用于三相交流绕线式异步电动机的起动控制。

7、变阻器的主要技术参数和电阻器类似。

变阻器的图形符号如图1-27所示。

8、变阻器可以调节电阻大小的装置，接在电路中能调整电流的大小。

一般的变阻器用电阻较大的导线（电阻线）和可以改变接触点以调节电阻线有效长度的装置构成。

9、作用：9.1限制电流，保护电路；9.2改变电路中电压的分配。

10、滑动变阻器是电学中常用器件之一，它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，从而逐渐改变电路中的电流大小。

11、滑动变阻器的电阻丝一般是熔点高，电阻大的镍铬合金，电阻杆一般是电阻小的金属，所以电阻丝越长，电阻越大，电阻杆越短，电阻越小。

12、电阻丝外面涂着绝缘层，绕在绝缘管上，它的两端连在A、B两个接线柱上。

13、滑片P通过金属杆和接线柱C相连，滑片移动到不同位置时，A、C两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。

14、一般的变阻器用电阻较大的导线和可以改变接触点以调节电阻线有效长度的装置组成。

15、滑动变阻器构造：15.1接线柱；15.2滑片；15.3线圈；15.4金属杆；15.5瓷筒。

16、原理：金属杆电阻小，电流顺着划片从金属丝流过从而改变了电阻丝接入电路的长度，也改变了电阻的大小。

17、滑动变阻器的电阻丝绕在绝缘瓷筒上，大部分滑动变阻器电阻丝为镍铬合金丝，电阻丝外面涂有绝缘层。

变阻器知识集结知识元变阻器知识讲解1．滑动变阻器：（1）电路符号：或者（2）原理：通过改变接入电路中电阻丝的长度改变电阻，可以连续地改变接入电路中的电阻的大小，但是不能直接知道接入电路中的电阻的准确值。

（3）连接及使用：选、串、接、调。

即：根据铭牌选择合适的滑动变阻器；滑动变阻器要串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大。

2．电阻箱（1）原理：转动旋盘，可以得到0～9999Ω之间的任意阻值。

（2）读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。

如图所示的电阻箱的阻值为：R=3×1000Ω+6×100Ω+0×10Ω+8×1Ω=3608Ω例题精讲变阻器例1.如图所示，电阻箱的示数为（）ΩA．2011 B．1102 C．2101 D．1021例2.收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。

它的实质是一个（）A．电流表B．电压表C．变阻器D．开关例3.（1）如图甲所示，体温计的示数是______℃；（2）图乙，木块长度的测量值为______cm；（3）图丙中电阻箱的示数是_____Ω。

例4.读出下列实验仪器的示数。

（1）图（1）所示的电阻箱的示数为____Ω；（2）图（2）所示，电能表的示数为________kW∙h。

滑动变阻器的使用知识讲解1．滑动变阻器：（1）电路符号：或者（2）原理：通过改变接入电路中电阻丝的长度改变电阻，可以连续地改变接入电路中的电阻的大小，但是不能直接知道接入电路中的电阻的准确值。

（3）连接及使用：选、串、接、调。

即：根据铭牌选择合适的滑动变阻器；滑动变阻器要串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大。

例题精讲滑动变阻器的使用例1.如图所示，当滑动变阻器的滑片P向右滑动时，阻值变大的是（）A ．B．C．D．例2.下列各组应用中，不属于滑动变阻器的是（）A．调台灯亮度的装置B．调收音机音量大小的电位器C．调收音机频道的装置D．调节电动车速度的装置例3.将两滑动变阻器如图所示串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是（）A．P1在最右端，P2在最左端B．P1在最左端，P2在最左端C．P1在最左端，P2在最右端D．P1在最右端，P2在最右端例4.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端例5.图所示为滑动变阻器的结构示意图，下面四种接法中，当滑片P向右移动时，接入电路的电阻值增大的是（）A．B．C．D．。

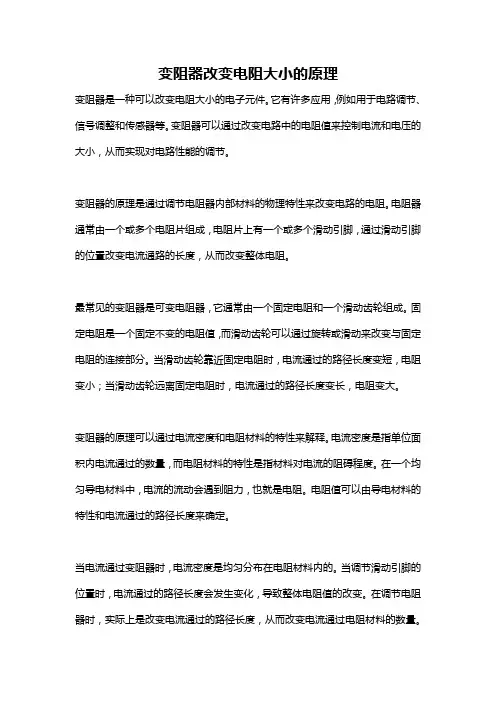

变阻器改变电阻大小的原理变阻器是一种可以改变电阻大小的电子元件。

它有许多应用，例如用于电路调节、信号调整和传感器等。

变阻器可以通过改变电路中的电阻值来控制电流和电压的大小，从而实现对电路性能的调节。

变阻器的原理是通过调节电阻器内部材料的物理特性来改变电路的电阻。

电阻器通常由一个或多个电阻片组成，电阻片上有一个或多个滑动引脚，通过滑动引脚的位置改变电流通路的长度，从而改变整体电阻。

最常见的变阻器是可变电阻器，它通常由一个固定电阻和一个滑动齿轮组成。

固定电阻是一个固定不变的电阻值，而滑动齿轮可以通过旋转或滑动来改变与固定电阻的连接部分。

当滑动齿轮靠近固定电阻时，电流通过的路径长度变短，电阻变小；当滑动齿轮远离固定电阻时，电流通过的路径长度变长，电阻变大。

变阻器的原理可以通过电流密度和电阻材料的特性来解释。

电流密度是指单位面积内电流通过的数量，而电阻材料的特性是指材料对电流的阻碍程度。

在一个均匀导电材料中，电流的流动会遇到阻力，也就是电阻。

电阻值可以由导电材料的特性和电流通过的路径长度来确定。

当电流通过变阻器时，电流密度是均匀分布在电阻材料内的。

当调节滑动引脚的位置时，电流通过的路径长度会发生变化，导致整体电阻值的改变。

在调节电阻器时，实际上是改变电流通过的路径长度，从而改变电流通过电阻材料的数量。

路径长度缩短时，电阻减小，电流增大；路径长度增大时，电阻增大，电流减小。

此外，在变阻器工作的过程中，还要考虑电阻材料的温度效应。

不同的电阻材料在温度变化时，其电阻值也会有所不同。

温度越高，电阻材料的电阻值越高；温度越低，电阻材料的电阻值越低。

因此，当使用变阻器时，还要考虑温度对电阻值的影响，以保证电路的稳定性。

总之，变阻器通过改变电路中电阻值的大小来调节电流和电压的大小。

它的原理是通过调节电流通过的路径长度来改变电路的电阻。

变阻器的原理基于电流密度和电阻材料的特性，通过改变电阻材料的长度来改变电流通过的路径长度，从而改变整体电阻值。

九年级物理变阻器知识点1. 引言物理学中，变阻器是一种用于控制电路中电阻的器件。

它可以调整电流的大小，从而对电路的运行产生重要影响。

本文将介绍九年级物理中关于变阻器的基本知识点。

2. 变阻器的定义与分类变阻器是一种电阻值可调的电阻器件，它可以根据需要改变电阻的大小。

根据结构和工作原理的不同，变阻器可以分为以下几类：- 旋转变阻器：通过旋转可调节电阻值，常用于音量控制器等场合。

- 滑动变阻器：通过滑动控制滑片位置来改变电阻值，常见于电子尺、电子血压计等设备。

- 数字变阻器：通过数字电路产生不同电阻值，适用于数字控制系统。

3. 变阻器的原理变阻器的原理基于电阻的物理特性。

电阻是指电流通过导体时所遇到的阻碍程度。

变阻器是通过改变其内部电路中的阻性元件来改变整体电阻值。

通常，阻性元件可以是导电物质、半导体或导体的一部分。

4. 变阻器的应用变阻器在电路设计和电子设备中广泛应用。

以下是一些常见的应用场景：- 电子设备调节：变阻器用于调整电子设备的音量、亮度等参数。

- 模拟电路设计：变阻器可以用于模拟信号的调节和控制。

- 传感器电路：变阻器用于传感器电路中的信号调节和灵敏度控制。

- 功率控制：变阻器可以用于调整电源输出的电流大小，实现功率的控制。

5. 变阻器的特点与注意事项- 热耗散：变阻器在工作过程中会产生热量，需要注意散热问题，以免影响其性能和寿命。

- 精度与稳定性：不同类型的变阻器具有不同的精度和稳定性，需要根据具体需求选择合适的类型。

- 阻值范围：不同变阻器的阻值范围不同，需根据电路设计要求选用合适的变阻器。

6. 结论变阻器作为一种电阻可调的器件，在九年级物理学中占有重要地位。

通过了解其定义、分类、原理、应用以及特点与注意事项，我们能够更好地理解和应用变阻器的知识，为日后的学习和实践打下坚实基础。

请注意，以上每个小节的标题仅作为提示，实际正文中不出现。

本文介绍了九年级物理中有关变阻器的基本知识点，希望能对您的学习有所帮助。

九年级滑动变阻器知识点滑动变阻器是电路中常见的电子元件之一，它具有调节电流或电压的功能。

在九年级的物理学习中，我们需要了解滑动变阻器的工作原理、结构、使用方法以及相关的实验内容。

本文将详细讲解滑动变阻器的相关知识点。

一、滑动变阻器的工作原理滑动变阻器的工作原理基于电阻调节的原理。

它由一个可滑动的滑片和两个固定的电阻端点组成。

滑片在滑轨上移动，当滑片与电阻器连接时，电流可以通过滑片和滑轨之间的接触面，从而改变电阻的大小。

二、滑动变阻器的结构滑动变阻器一般由滑轨、滑块和外壳组成。

滑轨通常由导电材料制成，能够导电并具有一定的耐磨性。

滑块是连接电路和滑轨的组件，通常由金属制成。

外壳则起到保护电路和固定滑轨的作用，通常由塑料等绝缘材料制成。

三、滑动变阻器的使用方法1. 电路中的调节元件滑动变阻器可以作为电路中的调节元件，通过滑动滑块改变电阻的大小，从而调节电路中的电流或电压。

例如，在调节亮度的电路中，我们可以通过滑动变阻器来控制电流的大小，从而改变灯泡的亮度。

2. 实验中的测量元件滑动变阻器还可以作为实验中的测量元件，用于测量电路中的电阻大小。

通过滑动滑块，将滑动变阻器与待测电阻相连，可以根据滑块位置读取电阻的数值。

四、滑动变阻器的实验内容1. 测量滑动变阻器的电阻实验中，我们可以使用万用表或电表来测量滑动变阻器的电阻。

首先，将测量仪器的两个探针分别连接到滑动变阻器的两个固定端点上。

然后，通过滑动滑块，记录不同位置下的电阻数值。

2. 调节电路中的电阻通过搭建简单的电路，我们可以利用滑动变阻器调节电路中的电阻大小。

例如，在LED灯的电路中，我们可以通过滑动变阻器来改变电流的大小，从而控制灯光的亮度。

3. 观察电流与电压的关系实验中，我们可以将滑动变阻器与电源和电流表相连，观察滑动变阻器位置改变时电流的变化情况。

通过记录不同位置下的电流数值，我们可以得到电流与电阻之间的关系。

总结：滑动变阻器是电路中常见的调节元件，具有调节电阻的功能。
