螺母 弹垫 平垫圈C级

标准件标准区分标准件不同标准的区分德国的螺栓、螺母、垫圈国标DIN931、DIN934、DIN933、DIN127、DIN125、DIN434、DIN912对应我国的国标DIN125-A ——平垫——GB97.1-85DIN125-B——平垫（带倒角）——GB97.2-85DIN127-A ——重型弹垫——GB7244DIN127-B ——标准弹垫——GB93-87DIN434 ——方斜垫圈(U型)——GB852-88DIN912 ——内六角圆柱头螺钉——GB70-85DIN931——六角头螺栓（半牙）——GB5782-86DIN933 ——六角头螺栓（全牙）——GB5783-86DIN934 ——六角头螺母(1型)——GB6170-86标准就是规范，每个国家和部门都有自己的标准。

目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。

国家标准又分：GB（强制性标准）和GB/T （推荐性标准）以及GBn （国家内部标准）等。

我们平常看到的像GB30，GB5783等等都是强制性的标准。

以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。

GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。

另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。

除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。

公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。

美制螺纹和英制螺纹都是以英寸为单位的。

美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。

由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。

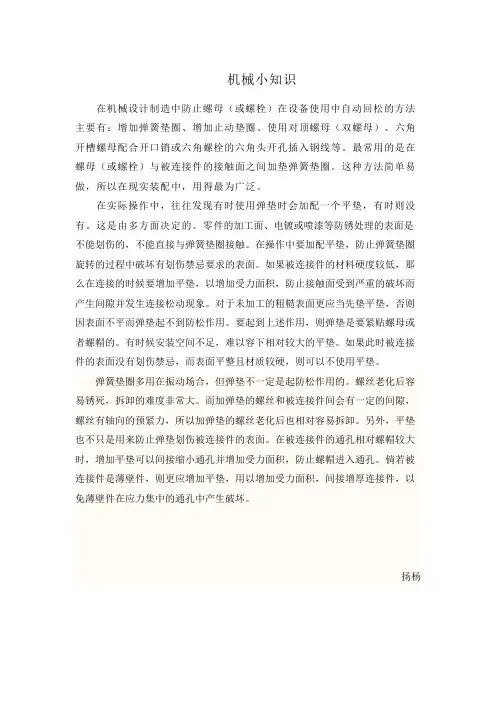

机械小知识
在机械设计制造中防止螺母（或螺栓）在设备使用中自动回松的方法主要有：增加弹簧垫圈、增加止动垫圈、使用对顶螺母（双螺母）、六角开槽螺母配合开口销或六角螺栓的六角头开孔插入钢线等。

最常用的是在螺母（或螺栓）与被连接件的接触面之间加垫弹簧垫圈。

这种方法简单易做，所以在现实装配中，用得最为广泛。

在实际操作中，往往发现有时使用弹垫时会加配一个平垫，有时则没有。

这是由多方面决定的。

零件的加工面、电镀或喷漆等防锈处理的表面是不能划伤的，不能直接与弹簧垫圈接触。

在操作中要加配平垫，防止弹簧垫圈旋转的过程中破坏有划伤禁忌要求的表面。

如果被连接件的材料硬度较低，那么在连接的时候要增加平垫，以增加受力面积，防止接触面受到严重的破坏而产生间隙并发生连接松动现象。

对于未加工的粗糙表面更应当先垫平垫，否则因表面不平而弹垫起不到防松作用。

要起到上述作用，则弹垫是要紧贴螺母或者螺帽的。

有时候安装空间不足，难以容下相对较大的平垫。

如果此时被连接件的表面没有划伤禁忌，而表面平整且材质较硬，则可以不使用平垫。

弹簧垫圈多用在振动场合，但弹垫不一定是起防松作用的。

螺丝老化后容易锈死，拆卸的难度非常大。

而加弹垫的螺丝和被连接件间会有一定的间隙，螺丝有轴向的预紧力，所以加弹垫的螺丝老化后也相对容易拆卸。

另外，平垫也不只是用来防止弹垫划伤被连接件的表面。

在被连接件的通孔相对螺帽较大时，增加平垫可以间接缩小通孔并增加受力面积，防止螺帽进入通孔。

倘若被连接件是薄壁件，则更应增加平垫，用以增加受力面积，间接增厚连接件，以免薄壁件在应力集中的通孔中产生破坏。

扬杨。

紧固件命名规则本规则依据GB/T1237制定，规定了紧固件的标记办法，适用于我公司紧固件在图纸及BOM系统中的命名。

1a）、名称：使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。

b）、标准号：标注国标号、部标号或企标号（不写年号），如是我公司自行设计，则标注所属产品型号。

c）、螺距：只适用于细牙螺纹，粗牙则省略。

d）、材料：如用碳钢材料，则本部份省略，否则应注出，如Cu（铜）、C1（不锈钢。

不锈钢材料代码详见GB3098.6，其中：奥氏体，A1、A2、A4；马氏体，C1、C3、C4；铁素体，F1。

）e）、扳拧形式：如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。

f）、表面处理：如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni（铜镀镍）、Cu/Ni6b（铜镀亮镍，镍层厚6μm）、Cu/Sn（铜镀锡）、Cu/Sn（60）Pb（铜镀铅锡）、Fe/Ni6bCr0.3r（碳钢镀镍铬）、O（表面氧化）、不锈钢材料通常不需镀覆。

如镀层符合ROHS指令，则标注在表面处理后并置于括号内。

表1 螺钉标记示例表注1：如紧固件的标记中未注明材料及表面处理，则表示紧固件的材料为碳钢镀锌钝化（即镀彩锌）。

注2：自攻螺钉有两种型式，C型和F型，C型是尖端面，F型是平端面。

但自攻锁紧螺钉不分型。

注3：盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头，但头部厚度稍薄于圆柱头。

注4：沉头和半沉头的区别是沉头的头部是平端面，半沉头的头部是弧形端面，沉头的头部厚度薄于半沉头。

注5：紧定螺钉和普通螺钉的区别是，普通螺钉的头部形状呈T型，而紧定螺钉没有T型头部。

注6：开槽表示头部为一字槽。

复合槽，十字槽及一字槽可通用，但同批次产品应统一。

注7：对于不锈钢紧固件，鉴于我公司员工对其代码不熟悉，故可在材料代码后备注“不锈钢”，置于括号内。

注8: 螺钉和螺栓区别螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。

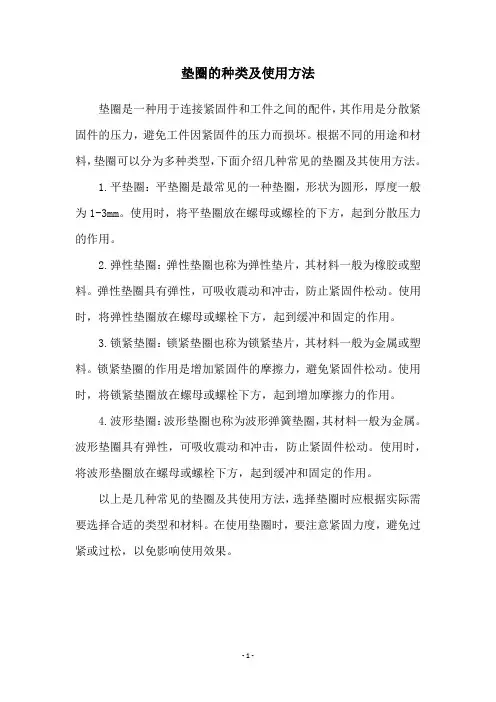

垫圈的种类及使用方法
垫圈是一种用于连接紧固件和工件之间的配件，其作用是分散紧固件的压力，避免工件因紧固件的压力而损坏。

根据不同的用途和材料，垫圈可以分为多种类型，下面介绍几种常见的垫圈及其使用方法。

1.平垫圈：平垫圈是最常见的一种垫圈，形状为圆形，厚度一般为1-3mm。

使用时，将平垫圈放在螺母或螺栓的下方，起到分散压力的作用。

2.弹性垫圈：弹性垫圈也称为弹性垫片，其材料一般为橡胶或塑料。

弹性垫圈具有弹性，可吸收震动和冲击，防止紧固件松动。

使用时，将弹性垫圈放在螺母或螺栓下方，起到缓冲和固定的作用。

3.锁紧垫圈：锁紧垫圈也称为锁紧垫片，其材料一般为金属或塑料。

锁紧垫圈的作用是增加紧固件的摩擦力，避免紧固件松动。

使用时，将锁紧垫圈放在螺母或螺栓下方，起到增加摩擦力的作用。

4.波形垫圈：波形垫圈也称为波形弹簧垫圈，其材料一般为金属。

波形垫圈具有弹性，可吸收震动和冲击，防止紧固件松动。

使用时，将波形垫圈放在螺母或螺栓下方，起到缓冲和固定的作用。

以上是几种常见的垫圈及其使用方法，选择垫圈时应根据实际需要选择合适的类型和材料。

在使用垫圈时，要注意紧固力度，避免过紧或过松，以免影响使用效果。

- 1 -。

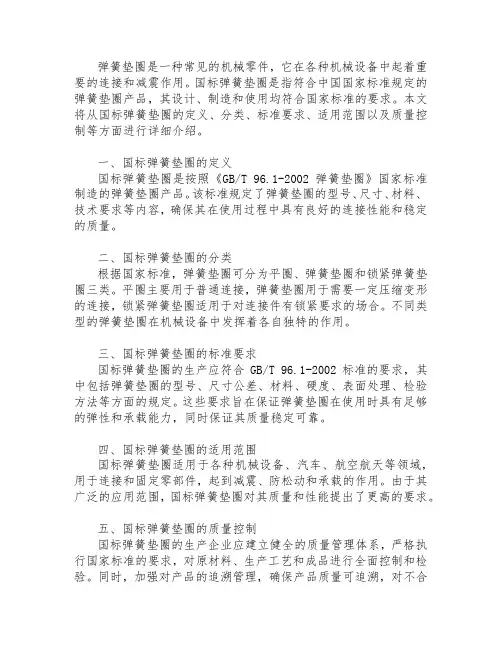

弹簧垫圈是一种常见的机械零件，它在各种机械设备中起着重要的连接和减震作用。

国标弹簧垫圈是指符合中国国家标准规定的弹簧垫圈产品，其设计、制造和使用均符合国家标准的要求。

本文将从国标弹簧垫圈的定义、分类、标准要求、适用范围以及质量控制等方面进行详细介绍。

一、国标弹簧垫圈的定义国标弹簧垫圈是按照《GB/T 96.1-2002 弹簧垫圈》国家标准制造的弹簧垫圈产品。

该标准规定了弹簧垫圈的型号、尺寸、材料、技术要求等内容，确保其在使用过程中具有良好的连接性能和稳定的质量。

二、国标弹簧垫圈的分类根据国家标准，弹簧垫圈可分为平圈、弹簧垫圈和锁紧弹簧垫圈三类。

平圈主要用于普通连接，弹簧垫圈用于需要一定压缩变形的连接，锁紧弹簧垫圈适用于对连接件有锁紧要求的场合。

不同类型的弹簧垫圈在机械设备中发挥着各自独特的作用。

三、国标弹簧垫圈的标准要求国标弹簧垫圈的生产应符合GB/T 96.1-2002标准的要求，其中包括弹簧垫圈的型号、尺寸公差、材料、硬度、表面处理、检验方法等方面的规定。

这些要求旨在保证弹簧垫圈在使用时具有足够的弹性和承载能力，同时保证其质量稳定可靠。

四、国标弹簧垫圈的适用范围国标弹簧垫圈适用于各种机械设备、汽车、航空航天等领域，用于连接和固定零部件，起到减震、防松动和承载的作用。

由于其广泛的应用范围，国标弹簧垫圈对其质量和性能提出了更高的要求。

五、国标弹簧垫圈的质量控制国标弹簧垫圈的生产企业应建立健全的质量管理体系，严格执行国家标准的要求，对原材料、生产工艺和成品进行全面控制和检验。

同时，加强对产品的追溯管理，确保产品质量可追溯，对不合格产品采取相应的措施，保证国标弹簧垫圈的质量稳定和可靠。

总结：国标弹簧垫圈作为机械连接件中的重要组成部分，在各行各业具有广泛的应用。

遵循国家标准的弹簧垫圈具有良好的质量和性能保证，能够满足不同领域的使用需求。

相信随着我国制造业水平的不断提高，国标弹簧垫圈的质量和技术水平也将不断提升，为我国的机械制造业发展做出更大的贡献。

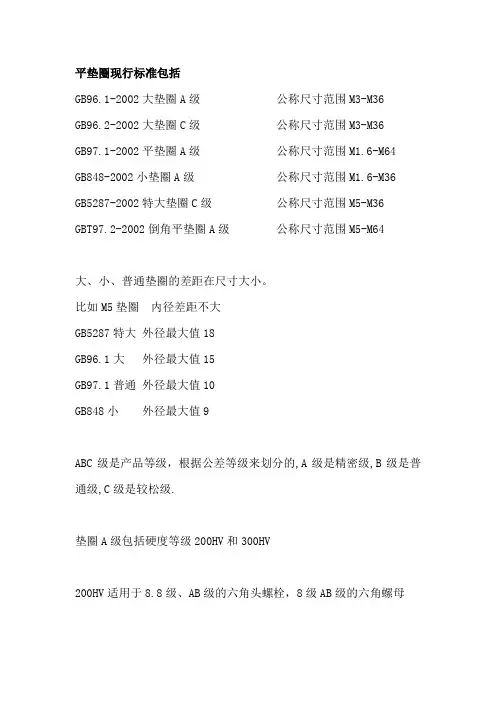

平垫圈现行标准包括
GB96.1-2002大垫圈A级公称尺寸范围M3-M36
GB96.2-2002大垫圈C级公称尺寸范围M3-M36
GB97.1-2002平垫圈A级公称尺寸范围M1.6-M64 GB848-2002小垫圈A级公称尺寸范围M1.6-M36 GB5287-2002特大垫圈C级公称尺寸范围M5-M36
GBT97.2-2002倒角平垫圈A级公称尺寸范围M5-M64
大、小、普通垫圈的差距在尺寸大小。

比如M5垫圈内径差距不大
GB5287特大外径最大值18
GB96.1大外径最大值15
GB97.1普通外径最大值10
GB848小外径最大值9
ABC级是产品等级，根据公差等级来划分的,A级是精密级,B级是普通级,C级是较松级.
垫圈A级包括硬度等级200HV和300HV
200HV适用于8.8级、AB级的六角头螺栓，8级AB级的六角螺母
300HV适用于10.9级、AB级的六角头螺栓，10级AB级的六角螺母HV：维氏硬度
垫圈C级包括硬度等级100HV
100HV适用于6.8级、C级的六角头螺栓，6级C级的六角螺母。

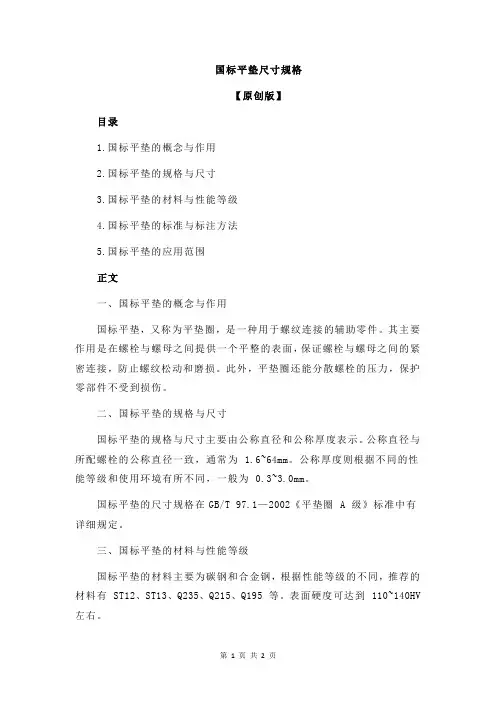

国标平垫尺寸规格
【原创版】
目录
1.国标平垫的概念与作用
2.国标平垫的规格与尺寸
3.国标平垫的材料与性能等级
4.国标平垫的标准与标注方法
5.国标平垫的应用范围
正文
一、国标平垫的概念与作用
国标平垫，又称为平垫圈，是一种用于螺纹连接的辅助零件。

其主要作用是在螺栓与螺母之间提供一个平整的表面，保证螺栓与螺母之间的紧密连接，防止螺纹松动和磨损。

此外，平垫圈还能分散螺栓的压力，保护零部件不受到损伤。

二、国标平垫的规格与尺寸
国标平垫的规格与尺寸主要由公称直径和公称厚度表示。

公称直径与所配螺栓的公称直径一致，通常为 1.6~64mm。

公称厚度则根据不同的性能等级和使用环境有所不同，一般为 0.3~3.0mm。

国标平垫的尺寸规格在GB/T 97.1—2002《平垫圈 A 级》标准中有详细规定。

三、国标平垫的材料与性能等级
国标平垫的材料主要为碳钢和合金钢，根据性能等级的不同，推荐的材料有 ST12、ST13、Q235、Q215、Q195 等。

表面硬度可达到 110~140HV 左右。

国标平垫的性能等级分为 200HV 和 300HV 级，产品等级为 A 级。

四、国标平垫的标准与标注方法
国标平垫的标准为GB/T 97.1—2002《平垫圈 A 级》。

在标注时，平垫圈的规格用公称直径表示，只有一个阿拉伯数字，没有螺纹公称直径前面的螺纹特征代号"m"。

五、国标平垫的应用范围
国标平垫广泛应用于各种机械设备的螺纹连接，如汽车、摩托车、机床、船舶、化工设备等。

c级平垫圈标准
C级平垫圈的标准主要参考以下方面：
1.尺寸要求：平垫圈的外径、内径和厚度都有一定的公差要求，以满足与螺栓或
螺母配合使用的需要。

2.材质要求：一般使用碳钢、不锈钢等材质制造平垫圈，材质需要符合相应的标
准。

3.表面要求：平垫圈的表面应光洁平整，不得有裂纹、凸点等缺陷。

4.力学性能：平垫圈的强度和硬度要满足工程要求，以确保其承载能力。

具体标准可以参照国家颁布的相应规范和标准，例如GB/T95-85标准，以获取更详细和准确的信息。

平垫圈规格型号尺寸表大全，速度收藏！
今天小编为大家整理平垫圈的规格型号尺寸表。

平垫圈可以根据结构分为小系列、标准系列、大系列和特大系列。

根据产品精度又可以分为A级和C级。

因此，平垫圈的规格型号表，也需要根据不同系列、精度分为对应的表。

1、平垫圈C级（GB/T 95-2002）
C级垫圈配合C级螺栓和螺母使用。

平垫圈 C级尺寸
2、大垫圈A级（GB/T 95.1-2002）和大垫圈C级（GB/T 96.2-2002）
大垫圈是指外径d2和厚度h都比普通垫圈要大一些，主要用于木质或铝制等有色金属零件的连接场合。

Ａ级大垫圈配合Ａ级或适当精度的螺栓和螺母使用。

大垫圈 A级尺寸
大垫圈 C级尺寸
3、平垫圈A级（GB/T 97.1-2002）、平垫圈倒角型A级（GB/T 97.2-2002）和销轴用平垫圈（GB/T 97.3-2000）此三种垫圈对被连接表面起保护作用，降低螺栓头部对被连接件的表面压力。

该类产品均为A级，GB/T 97.1为不倒角，主要用于M1.6~M36的A级和B级的螺栓、螺钉、螺母配套，GB/T 97.2为倒角，主要用于M5~M36A和B级螺栓、螺钉、螺母配套。

平垫圈 A级尺寸（GB/T 97.1-2002）
平垫圈倒角型 A级尺寸（GB/T 97.2）
销轴用平垫圈尺寸（GB/T 97.3-2000）
4、小垫圈A级（GB/T 848-2002）
A级小系列的平垫圈主要用于螺纹规格为M1.6~M36的带圆柱头的螺钉。

小垫圈 A级尺寸。

国标平垫尺寸规格【实用版】目录1.国标平垫的概念与作用2.国标平垫的规格与尺寸3.国标平垫的材料推荐4.国标平垫的标准与性能等级5.国标平垫的应用范围正文一、国标平垫的概念与作用国标平垫，又称平垫圈，是一种用于螺栓连接的辅助零件。

其主要作用是在螺栓连接中起到分散压力、保护螺纹和防止螺栓松动的作用。

平垫圈通常与螺母、螺栓配套使用，以确保连接的可靠性和稳定性。

二、国标平垫的规格与尺寸国标平垫的规格与尺寸主要由公称直径和公称厚度表示。

根据 GB/T 97.1-2002《平垫圈 A 级》标准规定，公称规格（螺纹大径）范围为1.6~64mm，标准系列硬度等级为 200HV 和 300HV 级，产品等级为 A 级。

在实际应用中，国标平垫的尺寸可根据所配螺栓的公称直径进行选择。

例如，M16 螺栓使用的平垫圈尺寸为公称直径 16mm、公称厚度 1.6mm。

三、国标平垫的材料推荐根据平垫圈的性能等级，推荐使用的材料有：- 100HV 级的：选用 ST12、ST13、Q235、Q215、Q195 等，表面硬度可达到 110HV 左右；- 140HV 级的：选用 08F、08Al 及 10、10F 等，表面硬度可达到140HV 左右。

四、国标平垫的标准与性能等级国标平垫的标准为GB/T 97.1-2002《平垫圈 A 级》，其中规定了平垫圈的公称规格、硬度等级、材料和产品等级等技术要求。

此外，根据不同的性能要求，平垫圈还分为不同的等级，如 GB3098.1、GB3098.2、GB3098.3、GB3098.4 等。

五、国标平垫的应用范围国标平垫广泛应用于各种机械设备的连接和固定，如螺栓连接、螺母连接等，以确保连接的可靠性、稳定性和安全性。

国标弹垫尺寸规格
【原创版】
目录
1.国标弹垫的定义和作用
2.国标弹垫的规格尺寸
3.国标弹垫的应用范围
4.国标弹垫的发展趋势
正文
一、国标弹垫的定义和作用
弹垫，又称为弹簧垫圈，是一种常用的紧固件，主要应用于螺栓、螺母的连接，以达到分散螺栓压力、保护螺纹、防止螺栓松动等作用。

国标弹垫指的是按照我国相关标准规定生产制作的弹垫。

二、国标弹垫的规格尺寸
国标弹垫的规格尺寸主要由其外径、内径和厚度三个参数组成。

根据不同的用途和螺栓规格，国标弹垫的规格尺寸有多种选择。

以 M16 螺栓为例，其使用的平垫圈规格为 16”。

三、国标弹垫的应用范围
国标弹垫广泛应用于各种机械设备的连接和固定，如汽车、摩托车、电动车、船舶、铁路、桥梁、建筑、家具等。

同时，国标弹垫也适用于各种螺纹规格的螺栓和螺母，满足不同场合的需求。

四、国标弹垫的发展趋势
随着我国经济的快速发展，机械制造业和工业化水平的提高，对国标弹垫的需求量不断增加。

未来，国标弹垫的发展趋势将体现在以下几个方面：
1.产品品质的提高：随着技术的进步和生产工艺的改进，国标弹垫的品质将得到进一步提升，以满足市场对高质量产品的需求。

2.产品种类的丰富：为了满足不同场合和需求的应用，国标弹垫的规格和品种将更加丰富。

3.环保和可持续发展：环保已成为全球关注的焦点，国标弹垫生产过程中将更加注重环保和可持续发展，以降低对环境的影响。

国标弹垫尺寸规格
目录
1.国标弹垫的定义和作用
2.国标弹垫的规格尺寸
3.国标弹垫的应用范围
4.国标弹垫的发展趋势
正文
一、国标弹垫的定义和作用
弹垫，又称弹簧垫圈，是一种常用的紧固件，主要用于减轻螺栓、螺母对工件的摩擦力，保护螺纹，防止螺纹松动和损坏。

国标弹垫是指按照我国国家标准生产的弹垫，具有尺寸准确、性能稳定等优点。

二、国标弹垫的规格尺寸
国标弹垫的规格尺寸包括直径、厚度等多个参数。

其中，直径是指弹垫的公称直径，用以表示弹垫的规格。

常见的国标弹垫规格有 M6、M8、M10、M12、M16 等，分别对应直径为 6 毫米、8 毫米、10 毫米、12 毫米、16 毫米等。

厚度是指弹垫的公称厚度，用以表示弹垫的高度。

常见的国标弹垫厚度有 1 毫米、2 毫米、3 毫米等。

三、国标弹垫的应用范围
国标弹垫广泛应用于各种机械设备的连接和固定，如汽车、摩托车、电动车、机床、工程机械等。

此外，国标弹垫还应用于建筑、家具、电子等领域。

四、国标弹垫的发展趋势
随着我国经济的快速发展，国标弹垫的需求量逐年增长。

未来，国标
弹垫的发展趋势将表现在以下几个方面：
1.产品品质的提高：随着技术的不断进步和生产工艺的改进，国标弹垫的品质将得到进一步提升。

2.产品种类的丰富：随着市场需求的不断扩大，国标弹垫的种类将更加丰富，以满足不同领域的应用需求。
