正确安装阀门和伸缩器的方法标题：正确安装阀门和伸缩器的方法导语：阀门和伸缩器是管道系统中关键的组成部分，它们的正确安装对于系统的正常运行至关重要。

本文将深入探讨如何正确安装阀门和伸缩器，以确保管道系统的顺畅运行和延长使用寿命。

第一部分：阀门的正确安装方法在正确安装阀门之前，首先需要做好以下准备工作：1. 仔细阅读和理解阀门的制造商提供的安装指南和说明书。

2. 确定阀门的类型和规格，以适应系统中的管道尺寸和流量要求。

接下来，按照以下步骤正确安装阀门：1. 清洁管道：在安装阀门之前，应确保管道内没有杂质和污垢，以避免阀门故障和堵塞。

2. 准备管道尺寸：根据阀门的尺寸和连接方式，准备好相应的管件和密封件。

3. 定位和对准：将阀门放在预定的位置上，并确保与管道对准，用水平仪进行校准。

4. 安装支架：为阀门提供稳定的支撑，确保其在使用过程中不会发生移动和晃动。

5. 连接管道：根据阀门连接方式，正确安装管件，并使用适当的工具紧固。

6. 测试密封性：在阀门安装完成后，进行漏水测试，确保阀门密封完好。

第二部分：伸缩器的正确安装方法伸缩器的正确安装对管道系统的震动吸收和热胀冷缩具有重要作用。

以下是安装伸缩器的步骤：1. 确认伸缩器类型：根据系统的需求和特点，选择合适的伸缩器类型，如金属伸缩器、橡胶伸缩器或膨胀节。

2. 确定伸缩器位置：根据管道系统中的应力点和热膨胀的位置，确定正确的伸缩器安装位置。

3. 安装支架：为伸缩器提供合适的支撑，以确保其能够有效吸收管道系统中的震动和应力。

4. 安装管道：根据伸缩器的尺寸和安装方式，正确安装连接管道，并使用适当的工具进行固定。

5. 调整长度：根据管道系统的需求，调整伸缩器的长度和角度，确保其能够正常工作并吸收应力。

总结和回顾：阀门和伸缩器在管道系统中起着关键的作用，它们的正确安装是保证系统正常运行和延长使用寿命的关键。

通过仔细阅读制造商提供的安装指南和说明书，遵循正确的安装步骤，并进行漏水测试和调整，我们可以确保阀门和伸缩器能够发挥最佳效果。

蝶阀分类及作用蝶阀是一种常见的工业管道阀门，由于其结构简单、体积小、重量轻、启闭迅速等特点，被广泛应用于石油、化工、电力、冶金、水处理等行业中。

蝶阀根据结构和作用可分为下列几类：1.偏心蝶阀：偏心蝶阀是指阀杆偏离阀座中心的蝶阀。

它通过偏心构造实现了阀杆与传动机构的分离，从而有效地减小了阀杆在流体中的波动，提高了流体的密封性能。

偏心蝶阀广泛应用于液态和气态介质的工艺管道中。

2.含硬密封蝶阀：含硬密封蝶阀主要利用双向硬质密封件（金属或陶瓷）实现密封，具有良好的耐磨、耐腐蚀、耐高温的特性。

这种类型的蝶阀适用于高温、高压、强腐蚀等特殊工况。

3.高温蝶阀：特殊材质的高温蝶阀能够在高温环境下稳定运行。

常见的高温蝶阀材质主要包括高温合金、耐热钢等，其密封结构和材质的选择十分重要，以确保在高温环境下的良好密封性和可靠性。

4.电动蝶阀：电动蝶阀是指通过电动装置驱动蝶板实现启闭动作的阀门。

电动蝶阀具有自动化程度高、控制精度高、启闭速度快等特点，适用于对流量要求较高的管道系统。

5.水力控制蝶阀：水力控制蝶阀是通过水力传动系统对蝶板进行启闭动作的阀门。

它具有启闭速度快、响应灵敏、可靠性高等特点，广泛应用于水处理、供水系统、洪水防控等领域。

6.带节流装置蝶阀：带节流装置蝶阀是在蝶阀的球面上加工相应的节流孔，通过改变孔的大小和位置，实现对流体流量的调节。

这种类型的蝶阀适用于需要根据实际工况调节流量的场合。

蝶阀的作用主要有控制流体流量、调节流体压力、截断流体的作用。

蝶阀在流体管道系统中起到了控制和调节流体的重要作用，具有结构简单、启闭迅速、密封性好等优点，被广泛应用于各个领域。

水系统常用阀门类型
水系统中常用的阀门类型有很多种，每种阀门都有其特定的功能和适用场景。

本文将介绍几种常见的水系统阀门类型，包括球阀、蝶阀、闸阀、止回阀和调节阀。

一、球阀
球阀是一种常用的阀门类型，它通过一个旋转的球体来控制流体的开关。

球阀具有结构简单、密封性能好、使用寿命长等优点。

它适用于需要快速切断流体的场合，常见于给水管道、热网管道和空调系统中。

二、蝶阀
蝶阀是一种以圆盘状阀板为关闭件的阀门，通过阀板的旋转来调节流体的通断和流量。

蝶阀具有体积小、重量轻、结构简单、操作方便等特点，广泛应用于给排水系统、污水处理系统和工业管道中。

三、闸阀
闸阀是一种通过升降阀板来控制流体的开关的阀门。

闸阀具有结构简单、密封性能好、流阻小等优点，但操作力大，开闭速度慢。

它适用于需要切断流体的场合，常见于给水管道和工业管道中。

四、止回阀
止回阀是一种用于防止流体逆流的阀门。

止回阀具有结构简单、操作灵活、密封性能好等特点，可防止流体反向流动，保护管道和设
备的安全。

它广泛应用于给水管道、污水处理系统和化工管道中。

五、调节阀
调节阀是一种用于调节流体流量和压力的阀门。

调节阀可以根据需要调整阀门的开度，从而控制流体的流量和压力。

它适用于需要精确控制流体的场合，常见于供暖系统、空调系统和化工管道中。

以上是水系统常用的几种阀门类型，每种阀门都有其特定的功能和适用场景。

在使用阀门时，需要根据实际需求选择合适的阀门类型，并注意阀门的安装、维护和检修，以确保水系统的正常运行和安全运行。

阀门配套伸缩器、软接头一、伸缩接头主要技术规范1.松套限位伸缩接头所采用的标准等效于或高于下列标准：管路松套补偿接头（GB/T12465-2017）整体铸铁管法兰（GB/T17241.6-2008）通用阀门球墨铸铁件技术条件（GB12227-2005）所有伸缩器与流体接触的材料的卫生指标符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的规定。

2.需有防脱拉装置设计，法兰与伸缩器铸在一起，法兰的连接尺寸符合GB/T17241.6-2008的有关规定；不采用钢筒与钢法兰焊接方式。

3.伸缩器本体、压盖、法兰材质为QT450-10或QT400-15球墨铸铁，密封圈采用丁晴橡胶。

外部连接螺栓材质为Q235A碳素钢（镀锌）。

4.防腐采用静电环氧树脂粉末涂装，涂层厚度均匀、色泽均一，涂层表面光洁，无流痕，保证十年不脱落。

涂装前对表面进行吹砂除锈处理，使得表面质量达到GB/T8923-2011《涂装前钢材表面锈蚀等级和除锈等级》中的近白级（Sa2.5级）。

伸缩器的外表面统一采用蓝色涂层。

5.铭牌固定在明显的位置。

铭牌内容包括：伸缩器的型号及规格、工作压力、制造年月、制造厂家名称或厂标、出厂编号。

6.检验6.1伸缩器的密封性试验、强度试验、可挠量试验、偏心量试验按GB/T12465-2017 管路松套补偿接头的规定执行；6.2对橡胶圈、伸缩器铸体等原材料进行检测；6.3进行型式试验。

6.4质量验收质量验收对照表2 铭牌应固定在明显的位置。

铭牌内容如下：伸缩器的型号及规格、工作压力、制造年月、制造厂家名称或厂标、出厂编号、重量等。

3 防腐采用静电环氧树脂粉末涂装，要求涂层厚度均匀、色泽均一，涂层表面光洁，无流痕。

伸缩器的外表面统一采用兰色涂层（或合同有特别要求）。

4 设计有防脱拉装置，法兰要与伸缩器铸在一起7运输、包装设备有牢固的包装，防腐层不会损坏，能确保设备安全到达交货地点。

内包装采用塑料膜（或塑料泡沫），外包装采用木箱，能确保设备适合长途运输、多次搬运、防雨、防潮等。

伸缩蝶阀的技术要求工作条件：工作介质为水,介质压力为1.0MPA1．主要性能要求①蝶板要求贯穿式框架结构,使流阻系数及水头损失减少②蝶阀采用软密封,密封采用丁晴橡胶③蝶阀的阀轴轴套采用自润滑轴套;阀门为开闭型,立式卧式均可;④阀门能双向承压,正、反两方向的承受压力均为阀门的额定压力;阀门关闭时蝶板和阀座要求密封性能良好,阀门保持100%零泄漏;⑤转动方向：顺时针关闭,相反则开启,阀门上有显示蝶板位置的指示器4阀座材质要求为不锈钢喷焊工艺;5橡胶密封圈要求采用“T”型结构与蝶板上的“T”槽相配合并用压板紧固;同时在蝶板压圈处设有调节螺钉,随时调整橡胶密封的比压以确保密封不泄露;6橡胶密封圈要求可以在不拆卸主阀体、阀杆的情况下更换、维修方便;7蝶板要求采用框架结构;8轴承要求采用自润滑;9阀体整体要求防腐采用环氧树脂静电喷涂;10要求具有双向密封功能,安装时不受介质流向的控制也不受空间位置的影响,可以在任何方向安装;11 阀轴要求为耐磨不锈钢材料,轴套采用自润式轴承,且无需注油;阀轴密封为“V”型圈式或“O”型圈式;12伸缩蝶阀的伸缩量在3-10CM之间;闸阀的技术要求1.设备的技术参数要求1.1设备的名称：弹性座封闸阀5.1阀体、阀盖：球墨铸铁QT4505.2阀轴：不锈钢2Cr135.3轴套：铜BC65.4阀板：不锈钢内外包覆EPDM5.5手轮：钢45压制5.6密封圈：丁晴橡胶NBR5.7阀体螺栓：不锈钢排气阀技术描述1.设备的主要技术要求1.1设备的名称：排气阀1.2介质：水JB/T7928-1989 通用阀门供货要求3.主要性能3.1排气阀为在长距离输水管道上用来控制管道内空气及空气进排速度的进排气装置;3.2排气阀要求为复合式排气阀,既有低压进排气的功能又有高压微量排气功能;3.3排气阀要求具有快开慢关功能;3.4排气阀要求具备缓闭静音功能,在运行时不产生非正常的噪音和震动以保证空气阀的运行可靠;3.5排气阀在完全关闭时阀体和阀座具有可靠的密封,渗漏量为零;3.6排气阀的最小水关闭压力不超过0.2kg/㎡;3.7阀体内外无毒环氧树脂漆静电喷涂,漆膜总厚度不小于0.25 mm;4.主要零部件材质要求：⑥GB/T13927-92 压力试验和密封试验4．主要性能要求①蝶板要求贯穿式框架结构,使流阻系数及水头损失减少②蝶阀采用软密封,密封采用丁晴橡胶③蝶阀的阀轴轴套采用自润滑轴套;阀门为开闭型,立式卧式均可;④阀门能双向承压,正、反两方向的承受压力均为阀门的额定压力;阀门关闭时蝶板和阀座要求密封性能良好,阀门保持100%零泄漏;⑤转动方向：顺时针关闭,相反则开启,阀门上有显示蝶板位置的指示器⑥驱动方式：手动或电动,且驱动装置能保证蝶阀在最大允许工作压力和最大流量的工作状态下正常工作;⑦阀体、阀瓣操作机构内外表面均经喷砂处理,蝶阀内外部均涂防腐蚀无毒环保型环氧树脂漆两道,所用涂料干后,不溶解于水,不影响水质,且不因气温变化而发生异状,其厚度在0.3mm 以上;⑧蝶阀符合流体力学性质,并具有足够的刚度和强度,阀门流阻系数不大于0.2.⑨阀门法兰连接尺寸和密封面的形状、尺寸符合GB/T17241.6-1998的要求;;,可以在任何方向安装;11 阀轴要求为耐磨不锈钢材料,轴套采用自润式轴承,且无需注油;阀轴密封为“V”型圈式或“O”型圈式;。

蝶阀技术说明一、用途本系列蝶阀适用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、结构特点蝶阀具有体积小、安装方便、开关时间短，适用的压力、温度范围大等特点，是各种管路上常用的截断阀，用于截断或接管路中的介质。

■结构简单，体积小，重量轻■低压下，可以实现良好的密封■启闭方便迅速、省力、流体阻力小，可以经常操作■调节性能好二、标准与规范四、安装阀门的安装要求阀门安装时，阀门的操作机构离操作地面最宜在1.2m左右，将与胸口相齐。

当阀门的中心与手轮离操作地面超过1.8m时，应对操作较多的阀门和安全阀设置操作平台。

阀门较多的管道，阀门尽量集中在平台上，以便操作。

对超过1.8m并且不经常操作的单个阀门，可采用链轮、延伸杆、活动平台以及活动梯等设备。

当阀门安装在操作面以下时，应设置伸长杆，地阀应设置地井，为安全起见，地井应加盖水平管道上的阀门的阀杆，最好垂直向上，不宜将阀杆向下安装。

阀杆向下安装，不便操作，不便维修，还容易腐蚀阀门出事故。

落地阀门不要歪斜安装，以免操作不方便。

并排管线上的阀门，应有操作、维修、拆装的空位，其手轮间净距不小于100mm，如管距较窄，应将阀门错开摆列。

对开启力大，强度较低、脆性大和重量较大的阀门，安装前要设置阀架支承阀门，减少启动应力。

◆安装阀门时，靠近阀门的管子使用管钳，而阀门本身则要使用普通扳手。

同时，安装时，要使阀门处于半闭状态，防止阀门发生转动和变形。

◆阀门正确安装应使内部结构形式符合介质的流向，安装形式符合阀门结构的特殊要求和操作要求。

特殊是要注意有介质流向要求的阀门应按工艺管道的要求安装。

阀门的布置要方便合理，操作人员容易接近阀门，对于升降阀杆式阀门，要留出操作空间所有阀门的阀杆要尽量朝上安装并垂直于管道。

阀门连接面的安装◆安装端部采用螺纹连接的阀门，应使螺纹拧入阀门的深浅适宜，螺纹拧入过深压紧阀座，将影响阀座和闸板的良好配合，拧入过浅，将影响接头的密封可靠性，容易引进泄漏。

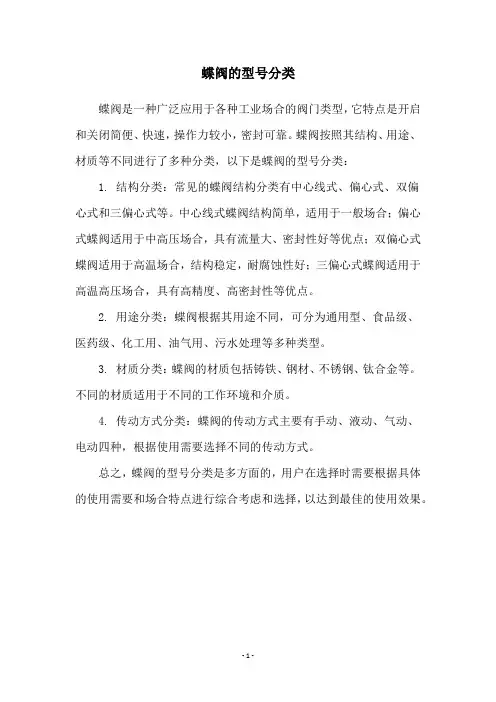

蝶阀的型号分类
蝶阀是一种广泛应用于各种工业场合的阀门类型，它特点是开启和关闭简便、快速，操作力较小，密封可靠。

蝶阀按照其结构、用途、材质等不同进行了多种分类，以下是蝶阀的型号分类：
1. 结构分类：常见的蝶阀结构分类有中心线式、偏心式、双偏
心式和三偏心式等。

中心线式蝶阀结构简单，适用于一般场合；偏心式蝶阀适用于中高压场合，具有流量大、密封性好等优点；双偏心式蝶阀适用于高温场合，结构稳定，耐腐蚀性好；三偏心式蝶阀适用于高温高压场合，具有高精度、高密封性等优点。

2. 用途分类：蝶阀根据其用途不同，可分为通用型、食品级、
医药级、化工用、油气用、污水处理等多种类型。

3. 材质分类：蝶阀的材质包括铸铁、钢材、不锈钢、钛合金等。

不同的材质适用于不同的工作环境和介质。

4. 传动方式分类：蝶阀的传动方式主要有手动、液动、气动、
电动四种，根据使用需要选择不同的传动方式。

总之，蝶阀的型号分类是多方面的，用户在选择时需要根据具体的使用需要和场合特点进行综合考虑和选择，以达到最佳的使用效果。

- 1 -。

蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W; 伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

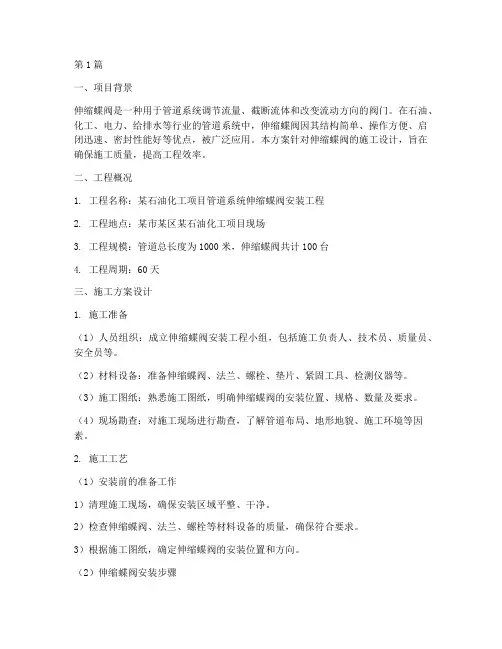

第1篇一、项目背景伸缩蝶阀是一种用于管道系统调节流量、截断流体和改变流动方向的阀门。

在石油、化工、电力、给排水等行业的管道系统中，伸缩蝶阀因其结构简单、操作方便、启闭迅速、密封性能好等优点，被广泛应用。

本方案针对伸缩蝶阀的施工设计，旨在确保施工质量，提高工程效率。

二、工程概况1. 工程名称：某石油化工项目管道系统伸缩蝶阀安装工程2. 工程地点：某市某区某石油化工项目现场3. 工程规模：管道总长度为1000米，伸缩蝶阀共计100台4. 工程周期：60天三、施工方案设计1. 施工准备（1）人员组织：成立伸缩蝶阀安装工程小组，包括施工负责人、技术员、质量员、安全员等。

（2）材料设备：准备伸缩蝶阀、法兰、螺栓、垫片、紧固工具、检测仪器等。

（3）施工图纸：熟悉施工图纸，明确伸缩蝶阀的安装位置、规格、数量及要求。

（4）现场勘查：对施工现场进行勘查，了解管道布局、地形地貌、施工环境等因素。

2. 施工工艺（1）安装前的准备工作1）清理施工现场，确保安装区域平整、干净。

2）检查伸缩蝶阀、法兰、螺栓等材料设备的质量，确保符合要求。

3）根据施工图纸，确定伸缩蝶阀的安装位置和方向。

（2）伸缩蝶阀安装步骤1）根据施工图纸，将伸缩蝶阀安装在管道上，确保位置准确。

2）安装法兰，将法兰与伸缩蝶阀连接，确保法兰与管道连接紧密。

3）安装螺栓，拧紧螺栓，确保法兰与伸缩蝶阀连接牢固。

4）检查螺栓拧紧力矩，确保符合要求。

5）检查伸缩蝶阀的启闭性能，确保阀门启闭灵活、无卡阻现象。

（3）安装后的验收1）检查伸缩蝶阀的安装位置、方向、法兰连接、螺栓拧紧力矩等是否符合要求。

2）检查伸缩蝶阀的启闭性能，确保阀门启闭灵活、无卡阻现象。

3）检查伸缩蝶阀的密封性能，确保阀门密封良好。

4）检查管道系统的压力、流量等参数，确保管道系统运行正常。

3. 施工质量控制（1）材料设备质量控制：选用符合国家标准的伸缩蝶阀、法兰、螺栓等材料设备，确保质量可靠。

（2）施工过程质量控制：严格按照施工工艺进行施工，确保施工质量。

蝶阀的型号分类
蝶阀是一种常用的控制流体的阀门，广泛应用于化工、食品、医药等行业。

根据其结构、材质和用途的不同，蝶阀可以分为多种型号。

常见的蝶阀型号有以下几种：
1. 中线式蝶阀：其结构简单，通常用于低压、低温、中等流量的流体控制。

2. 双偏心蝶阀：其设计使阀门中心线与密封面中心线偏离，可以有效减少摩擦和磨损，适用于高温、高压和腐蚀性介质的控制。

3. 三偏心蝶阀：在双偏心蝶阀的基础上增加了一个偏心结构，使得阀门的密封性能更加优越，适用于高压、高温、粘度大的介质控制。

4. 波纹管式蝶阀：由于采用了波纹管密封结构，可以适应极端的温度和压力变化，常用于高温、高压、强腐蚀性介质的控制。

5. 不锈钢蝶阀：材质为不锈钢，具有优良的耐腐蚀性，广泛用于食品、医药、化工等行业。

6. PVC蝶阀：材质为聚氯乙烯，轻便、耐腐蚀、易安装，常用于化工、给排水等领域。

以上是常见的蝶阀型号分类，不同的型号适用于不同的场合和介质控制。

在选择蝶阀时，需要根据具体情况选择合适的型号。

- 1 -。

管道伸缩节知识，一网打尽！伸缩器（Expansion joint）也可称为管道伸缩节、膨胀节、补偿器，伸缩接头。

伸缩节是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。

可承受管线的轴向压力。

这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。

伸缩器的连接形式为法兰连接，一边法兰，一边焊接。

伸缩节作用1.补偿吸收管道轴向、横向、角向受热引起的伸缩变形。

2.吸收设备振动，减少设备振动对管道的影响。

3.吸收地震、地陷对管道的变形量。

因为管道的热胀冷缩，所以对于管道来说，就要产生管壁的应力和推拉力。

管壁应力大小，影响管道的强度，推拉力增大，管道的固定支架就要做的很大，来承受管道伸缩所产生的推拉力；所以利用伸缩节补偿的变开量办法，以降低管壁应力和推力。

伸缩节按结构形式分类伸缩节（膨胀节）主要用于补偿管道因温度变化而产生的伸缩变形，也用于管道因安装调整等需要的长度补偿，按结构形式主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节3种。

弯管式膨胀节将管子弯成U形或其他形体（下图[弯管式膨胀节]），并利用形体的弹性变形能力进行补偿的一种膨胀节。

它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。

波纹管膨胀节用金属波纹管制成的一种膨胀节。

它能沿轴线方向伸缩，也允许少量弯曲。

波纹管膨胀节为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。

为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。

另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。

这类膨胀节的优点是节省空间，节约材料(公众号:泵管家)，便于标准化和批量生产，缺点是寿命较短。

波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。

蝶阀的分类蝶阀是一种常见的工业阀门，广泛应用于流体管道系统中。

根据其特点和用途的不同，蝶阀可以分为以下几类。

一、按结构形式分类1. 中线式蝶阀：中线式蝶阀的阀体和阀盘中线一致，阀体中心的孔径与管道中心孔径一致，流体通过时不会产生波动和阻力，具有较低的压力损失。

这种蝶阀结构简单、重量轻、操作方便，广泛应用于一般工况下的流体控制。

2. 双偏心蝶阀：双偏心蝶阀的阀盘与阀体中心线不重合，同时还有一个偏离中心线的偏心轴。

这样的结构可以减小阀盘与阀座之间的摩擦力，提高密封性能，适用于高温、高压、高速流体控制。

3. 三偏心蝶阀：三偏心蝶阀在双偏心蝶阀的基础上增加了阀盘的倾斜角度，使阀盘在开启或关闭时不会与阀座接触，从而减少了磨损和密封面的磨损。

这种蝶阀适用于高温、高压、腐蚀性流体的控制。

二、按工作方式分类1. 手动蝶阀：手动蝶阀是通过手动操作实现开关控制的。

它通常配备手动操作杆或手轮，可以手动旋转阀盘，改变流体的通断和流量。

手动蝶阀结构简单、价格低廉，适用于一般工况下的流体控制。

2. 气动蝶阀：气动蝶阀是通过气动装置实现开关控制的。

当气动装置接收到控制信号时，通过气压力传递，推动活塞杆或齿轮，从而转动阀盘。

气动蝶阀具有快速响应、自动化程度高的特点，广泛应用于自动化控制系统。

3. 电动蝶阀：电动蝶阀是通过电动机驱动实现开关控制的。

电动蝶阀通常配备电动执行器，可以通过电动执行器的旋转或线性运动，转动阀盘，实现流体的通断和调节。

电动蝶阀适用于需要远程控制和调节的场合。

三、按密封形式分类1. 面密封蝶阀：面密封蝶阀的密封性能主要依靠阀座和阀盘的接触密封。

阀座和阀盘的接触面通常采用金属硬密封或弹性材料密封。

这种蝶阀密封可靠，适用于高温、高压、腐蚀性流体的控制。

2. 线密封蝶阀：线密封蝶阀的密封性能主要依靠阀座和阀盘的线接触密封。

阀座和阀盘的接触线通常采用聚四氟乙烯、橡胶等材料。

线密封蝶阀密封性能较面密封蝶阀差，适用于低温、低压、不要求严格密封的场合。

蝶阀简介蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。

蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。

大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

阀门型号大全阀门型号编制方法、阀门编号说明蝶阀结构图阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元二单元三单元四单元五单元六单元七单元阀门类型传动方式连接型式结构形式密封副材料公称压力阀体材料一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号 A D G H J L P Q S U X Y Z二单元：传动方式代号方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9五单元：密封副材料材料锡基轴承合金(巴氏合金) 搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13 不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti 不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号 B C D E F G H J M N P Q R S T X Y W 当密封副的密封面材料不同时，以硬度低的材料代号表示。

之樊仲川亿创作蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。

蝶阀全开到全关通常是小于900 ，蝶阀和蝶杆自己没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采取蜗轮减速器，不但可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操纵性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采取碳钢制造，阀板的密封圈采取金属环代替橡胶环。

大型高温蝶阀采取钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

蝶阀的优点如下： 1、启闭方便迅速、省力、流体阻力小，可以经常操纵。

2、结构简单，体积小，重量轻。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

蝶阀的缺点如下： 1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

按密封形式可分为较密封型和硬密封型两种。

软密封型一般采取橡胶环密封，硬密封型通常采取金属环密封。

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀的装置与维护应注意以下事项： 1、在装置时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的装置说明书进行装置，重量大的蝶阀，应设置牢固的基础。

气动蝶阀气动蝶阀是一种转角为90°的旋转类阀门,密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。

配用的执行机构是GT型，BAW型，BA型执行机构，结构简单，紧凑，性能优，输出力矩大等特点。

气动蝶阀执行机构分单作用和双作用两种型号。

单作用式的独特优点是一旦动力源发生故障，蝶阀将按控制系统的要求自动处于开启或关闭的位置。

产品广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领技术规范基本设计：GB/T 12238测试：GB/T 13927产品规格产品型号：D671X,D673X,D641X尺寸范围：DN50～DN600压力等级：1.6～1.6MPa壳体资料：碳钢、不锈钢、合金钢适用介质：气体、液体操纵方式：气动设计特色蝶板，阀杆，阀体，同心设计扭矩小可双向装置自清洁式阀座防吹出式阀杆ISO 5211 顶法兰可选加长式阀杆可提供对夹和法兰连接方式电动蝶阀电动蝶阀有开关型和调节型两种,采取一体化结构，接入220VAC 电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC 或1-5VDC）进行调节控制。
