(完整版)人教版九年级物理第十五、十六章综合测试卷

人教版九年级物理全一册《第十五章电流和电路》章节测试卷(带答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1.一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（）A．带正电物体的电子发生了转移，使金属箔有了多余的电子B．带正电的物体的原子核发生了转移，使金属箔有了多余的原子核C．金属箔上的电子发生了转移，使金属箔缺少电子D．金属箔上的原子核发生了转移，使金属箔有了多余的电子2.用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球( )A．一定带正电 B．一定带负电C．可能带正电，也可能带负电 D．一定不带电3.与所示实物图相对应的电路图是下图中的( )4.手电筒不亮了，小桐拆下灯泡仔细观察(如图所示)并设计了下列选项中四个电路检查灯泡是否烧坏，其中正确的是()A B C D5．与实物图对应的电路图是（）A．B．C．D．6．如图所示的电路中，闭合开关时，下列说法正确的是（）A．拧下L1后L2不发光 B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L27.《中华人民共和国道路交通安全法》要求：“机动车行驶时，驾驶人、乘坐人员应当按规定使用安全带。

”当驾驶员系好安全带时，相当于闭合开关，仪表盘上的指示灯不发光；未系安全带时，相当于断开开关，指示灯发光。

下图中符合上述要求的电路是( )A B C D8.如图所示，所有开关都闭合时，下列电路属于串联电路的是()A. B.C. D. 9．如图，比较的读数大小（）A．I1＞I2＞I3B．I1＜I2＜I3C．I1=I2=I D．I2＜I1＜I310．某同学利用如图所示电路研究并联电路中电流的规律，闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是()A.小灯泡L1发生短路B.小灯泡L2发生短路C.电流表使用的量程小D.电流表的正、负接线柱接反了11．下列说法中错误的是（）A．电路一般由电源、用电器、导线和开关构成B．在金属导体中自由电子定向移动形成电流，自由电子定向移动的方向就是电流的方向C．电路中电源外部的电流总是从电源的正极流向负极D．电源被短路，电路中的电流会很大，而用电器被短路电路中的电流可能不太大12.妈妈最头痛的一件事是冬季做好的饭菜很快就凉了，小涵为妈妈准备了一块“暖菜宝”用于饭菜保温，如图所示。

第15章电流和电路单元综合测试一．选择题1．如图甲是无风条件下铝箔气球的静止状态，图乙是用带正电的a棒靠近气球时的情景，图丙是用b棒靠近气球时的情景，则（）A．气球可能不带电B．气球带负电C．b棒可能不带电D．b棒带正电2．如图用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动；用餐巾纸摩擦吸管的一端使其带电，然后把丝绸摩擦过的玻璃棒放在吸管带电一端的附近，发现它们互相吸引，下面有关说法正确的是（）A．吸管与餐巾纸摩擦后，失去电子带正电B．将丝绸摩擦过的玻璃棒靠近吸管的另一端，它们也互相吸引C．丝绸的原子核对电子的束缚能力比玻璃棒的原子核的弱D．将毛皮摩擦过的橡胶棒靠近吸管的另一端，它们将互相排斥3．下列选项中的电路图与实物图对应的是（）A．B．C．D．4．关于电流和电路下列说法正确的是（）A．只要有电荷移动，就一定会形成电流B．电路中有电流就一定有电荷发生了移动C．电路中只要有电源就一定有电流D．电流的方向总是从电源正极流向负极5．如图所示，若要使R1、R2并联，则（）A．只闭合S1B．只闭合S3C．只闭合S2、S3D．只闭合S1、S26．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（）A．用丝绸摩擦过的玻璃棒带负电荷B．丝绸与玻璃棒a摩擦过程中创造出了新电荷C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→aD．验电器的两片金属箔张开时，金属箔都带正电荷7．如图所示电路，探究并联电路中电流的关系。

L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（）A．I a＝I b B．I a＝I c C．I b＝I c D．I a＝I d8．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A．开关S1只控制灯泡LB．开关S2只控制灯泡LC．先闭合S1，再闭合S2时，灯泡L短路D．同时闭合S1、S2，灯泡L和电动机M并联9．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（）A．0.1 A B．0.3A C．0.4A D．0.5A10．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A1、A2和A3的读数分别是I1、I2、I3，下列说法中正确的是（）A．I1＞I2＞I3 B．I1＞I2＝I3 C．I1＝I2＞I3D．I1＜I2＜I3二．填空题11．“垃圾分类，城市更美”行动已经在全国很多城市大力开展。

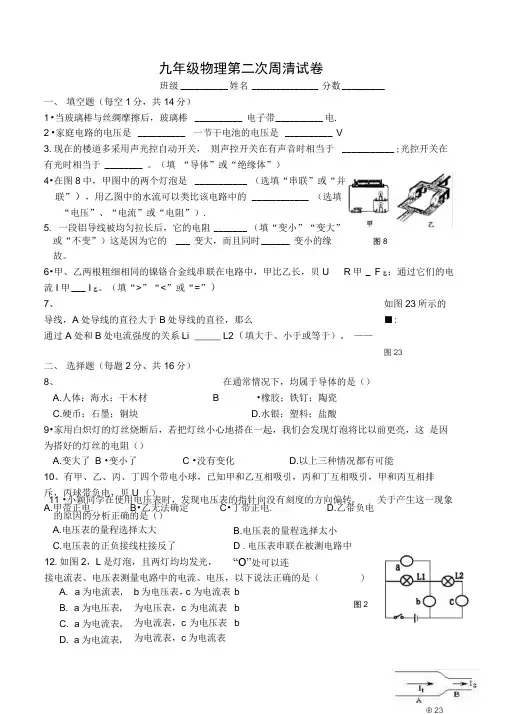

九年级物理第二次周清试卷班级 __________ 姓名 ______________ 分数 _________ 一、 填空题（每空1分，共14分） 1 •当玻璃棒与丝绸摩擦后，玻璃棒 __________ 电子带 __________ 电. 2 •家庭电路的电压是 __________ 一节干电池的电压是 __________ V 3.现在的楼道多采用声光控自动开关， 则声控开关在有声音时相当于 ___________ ;光控开关在 有光时相当于 ________ 。

（填 “导体”或“绝缘体”） 4•在图8中，甲图中的两个灯泡是 ___________ （选填“串联”或“并 联”），用乙图中的水流可以类比该电路中的 ____________ （选填 “电压”、“电流”或“电阻”）. 5. 一段铝导线被均匀拉长后，它的电阻 _______ （填“变小”“变大” 或“不变”）这是因为它的 ___ 变大，而且同时 ______ 变小的缘图8故。

6•甲、乙两根粗细相同的镍铬合金线串联在电路中，甲比乙长，贝U R 甲 _ F 乙；通过它们的电流I 甲 ___ I 乙。

（填“>”“<”或“=”）7、 如图23所示的导线，A 处导线的直径大于B 处导线的直径，那么 ■:通过A 处和B 处电流强度的关系Li _____ L2（填大于、小于或等于）。

—— 图23二、 选择题（每题2分、共16分） 8、 在通常情况下，均属于导体的是（ ） A.人体；海水；干木材 B •橡胶；铁钉；陶瓷C.硬币；石墨；铜块D.水银；塑料；盐酸 9•家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会发现灯泡将比以前更亮，这 是因为搭好的灯丝的电阻（） A.变大了 B •变小了C •没有变化 D.以上三种情况都有可能 10、有甲、乙、丙、丁四个带电小球，已知甲和乙互相吸引，丙和丁互相吸引，甲和丙互相排 斥，丙球带负电，贝U （）A.甲带正电.B •乙无法确定C •丁带正电. D.乙带负电 11 •小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转,关于产生这一现象 的原因的分析正确的是（） A.电压表的量程选择太大 C.电压表的正负接线柱接反了12.如图2，L 是灯泡，且两灯均均发光，接电流表、电压表测量电路中的电流、电压，以下说法正确的是（ B.电压表的量程选择太小 D .电压表串联在被测电路中 “O”处可以连A. a 为电流表,B. a 为电压表,C. a 为电流表,D. a 为电流表, b 为电压表，c 为电流表 b 为电压表，c 为电流表 b 为电流表，c 为电压表 b 为电流表，c 为电流表 )图213 •教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温•为了保证灯泡不被烧坏， 要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光•则在下图所示的 四个电路图中符合要求的是（）17根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。

九年级物理第十六章《电压电阻》综合测试卷-人教版（含答案） 班级 座号 姓名 成绩：一、单项选择题（每题4分，共40分）1．比较电流表和电压表的使用方法，下列说法错误．．的是： （ ） A ．接入电路前要估计测量值的范围，来选定量程B ．接入电路时都要使电流从正接线柱流入，从负接线柱流出C ．接入电路时都严禁将表的两个接线柱直接接到电源的两极上D ．使用前都要检查指针是否对准零刻度线2.如图1电路中，当闭合开关S 后，电压表的示数表示 （ ）A ．L 1两端的电压B ．L 2两端的电压C ．电源电压D ．L 2和电源电压 3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断.4．如图2所示，电源电压不变，当开关S 闭合后，下列说法正确的是（ ）A. L 1被短路，V 的示数变大B. L 1与L 2 串联，V 的示数不变C. L 1 灯不亮，V 的示数不变D. L 1 ，L 2灯都亮，V 的示数变大5．图3所示电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路6．探究串联电路电压规律时，电源电压不变。

已知R 1＝R 2；R 3＝R 4，R 1 R 3。

闭合开关S 后，电压表V 1、V 2、V 3的示数分别为2.0伏、2.5伏和4.5伏，则电路图应为图中的（ ）7．在如图5（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，图1图2 图3则电阻R 1和R 2两端的电压分别为（ ）A ．4.8V ， 1.2VB ． 6V ， 1.2VC ．1.2V ， 6VD ．1.2V ， 4.8V8. 下列措施中，不可能改变导体电阻大小的是（ ）A. 改变导体的长度B. 改变导体的材料C 、改变导体的横截面积 D. 改变导体在电路中连接的位置9．如图，滑动变阻器有A 、B 、C 、D4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些不 同 的 接法中，不能 改 变 电 阻 大 小 并 且 可 能损坏仪器的接法是：( )A ．接A 和DB ．接B 和C C ．接A 和BD ．接C 和D 10. 下列物质中属于半导体的是（ ）A ．氯化钠B ．硅C ．碳D ．镍铬合金二、填空题:( 每空2分，共20分)11、一节干电池的电压是 ，对人体的安全电压是 。

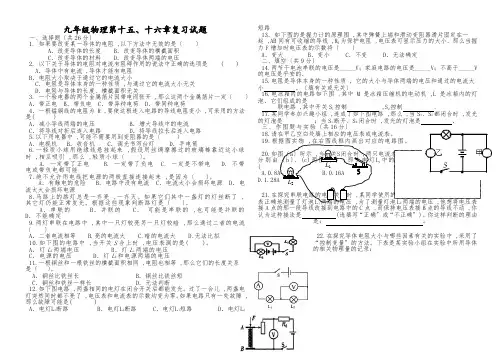

1 / 2九年级物理第十五、十六章复习试题一、选择题〔共26分〕1. 如果要改变某一导体的电阻 ,以下方法中无效的是〔 〕 A ．改变导体的长度 B ．改变导体的横截面积 C ．改变导体的材料 D ．改变导体两端的电压2. 以下关于导体的电阻对电流有阻碍作用的说法中正确的选项是 ( ) A ．导体中有电流 ,导体才能有电阻 B ．电阻大小取决于通过它的电流大小C ．电阻是导体本身的一种性质 ,与通过它的电流大小无关D ．电阻与导体的长度、横截面积无关3. 一个验电器的两个金属箔片因带电而张开 ,那么这两个金属箔片一定〔 〕 A ．带正电 B ．带负电 C ．带异种电荷 D ．带同种电荷4．一根锰铜线的电阻为R ,要使这根连入电路的导线电阻变小 ,可采用的方法是( )A ．减小导线两端的电压B ．增大导线中的电流C ．将导线对折后连入电路D ．将导线拉长后连入电路 5.以下用电器中 ,可能不需要用到变阻器的是〔 〕A ．电视机B ．收音机C ．调光书写台灯D ．手电筒6.一轻质小球用绝缘线悬挂起来 ,假设用丝绸摩擦过的玻璃棒靠近这小球时 ,相互吸引 ,那么 ,轻质小球〔 〕。

A. 一定带了正电B. 一定带了负电C. 一定是不带电D. 不带电或带负电都可能7.绝不允许用电线把电源的两极直接连接起来 ,是因为〔 〕。

A ．有触电的危险B ．电路中没有电流C ．电流太小会损坏电源D ．电流太大会损坏电源8.马路上的路灯总是一齐亮 ,一齐灭。

如果它们其中一盏灯的灯丝断了 ,其它灯仍能正常发光。

根据这些现象判断路灯是〔 〕。

A ．串联的B ．并联的C ． 可能是串联的 ,也可能是并联的D ．不能确定9.两灯串联在电路中 ,其中一只灯较亮另一只灯较暗 ,那么通过二者的电流〔 〕A ．二者电流相等 B.亮的电流大 C.暗的电流大 D.无法比拟 10.如下图的电路中 ,当开关S 合上时 ,电压表测的是( )。

A ．灯L 2两端电压B ．灯L l 两端的电压C ．电源的电压D ．灯L 2和电源两端的电压11.一根铜丝和一根铁丝的横截面积相同 ,电阻也相等 ,那么它们的长度关系是〔 〕。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。

下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。

第十五章《电流和电路》检测卷一、选择题(每小题5分,共35分)1.下列物品中,通常情况下属于导体的是 ( )A.塑料安全帽B.布手套C.橡胶鞋D.钢尺2.如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,发现验电器的两个金属箔片张开.以下说法正确的是 ( )A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移3.甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示.如果丙带正电荷,则甲( ) A.一定带正电荷B.一定带负电荷C.可能带负电荷D.可能带正电荷4.如图所示的电路,闭合开关时,下列说法正确的是 ( )A.两灯泡串联B.开关只能控制灯L2C.电流表测的是灯L1的电流D.电流方向:从电流表到开关5.如图所示,下列说法正确的是( )A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L2亮D.闭合S1、S2,断开S3,只有灯L1亮6.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关.当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合上述要求的是 ( )7.[多选]如图所示,闭合开关S后灯L亮,一段时间后灯L熄灭.若电路只有一处故障,且只发生在灯L或电动机M上.现用一只规格相同且完好的灯L1替换灯L.则下列判断正确的是( )A.若灯L1亮,则灯L可能断路B.若灯L1亮,则灯L一定短路C.若灯L1不亮,则M一定断路D.若灯L1不亮,则M一定短路二、填空题(每空3分,共39分)8.在干燥的天气里,用塑料梳子梳头,发现越梳头发越蓬松,同时梳子还能吸引碎纸屑.前者是因为头发带 (填“同”或“异”)种电荷而相互 ;后者是因为带电体有 的性质.9.东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”.“顿牟掇芥”的意思是指摩擦过的琥珀能吸引芥菜籽一类的轻小物体,则芥菜籽 (填“一定带电”“一定不带电”或“可能带电”);在摩擦起电过程中 (填“产生了”或“没有产生”)新的电荷.10.静电粉末喷涂是一种新型涂装工艺.固体粉末涂料经喷枪喷出后成为带负电荷的微粒,由于　,涂料会被吸附到带正电荷的工件上,经加热烘烤固化后成为均匀的膜层.带负电荷的涂料微粒在从喷枪喷涂到工件的路径上会形成电流,该电流的方向与涂料微粒的运动方向 (填“相同”或“相反”).11.如图甲所示的电路中,开关S1、S2闭合后,A2与L2是 (填“串”或“并”)联的,电流表A1测量的是通过 (填“干路”“L1”或“L2”)的电流,电流表A2的指针偏转情况如图乙所示,电流表的示数为 A.12.为避免点燃烟花造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示.装置的点火器中有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案,还需要在 (填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作.点燃烟花前,定时器(相当于导线)在电路中应处于 状态,目的是 .三、作图题(每小题4分,共8分)13.如下图所示,用笔画线代替导线完成电路.要求:两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉.14.设计一个自动防盗报警电路.要求:晚间开关S闭合后,指示灯亮,电铃不响;当房门被打开时,细导线EF被扯断,灯亮并且电铃发声自动报警.请你按要求连接如图所示的电路元件.四、实验探究题(第15小题8分,第16小题10分,共18分)15.在“连接串联电路”实验中,实验电路如图所示.(1)在连接电路时,开关应该处于 状态.(2)连接好电路后闭合开关S,小慧发现L 1、L 2两只灯泡都不亮,她用手按一下灯泡L 1,L 1、L 2仍然不亮,按一下灯泡L 2,两灯都亮,松开手两灯又都不亮,则故障可能是 (填“L 1灯丝断了”“L 2灯丝断了”“L 1短路”或“L 2与灯座接触不良”).(3)排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关S 换接到L 1和L 2之间、L 1和电池负极之间,观察到同样的现象.这样操作的目的是探究 .16.在探究并联电路电流规律的实验中:(1)为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行 ,以正确选择电流表的量程.(2)小方连接的部分电路如图所示,请你将电路连接完整.(3)小方将以上电路连接完后,闭合开关,发现灯泡L 1和L 2发光、电流表A 1和A 2有示数、电流表A 示数为零.则电路故障可能是 .(4)排除故障,进行实验,小方记录了如下数据. 实验次数L 1的电流I 1/A L 2的电流I 2/A 干路电流I /A 10.1 0.1 0.2 20.3 0.3 0.6 30.4 0.4 0.8 分析以上实验数据,小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性,可以 ,再进行实验.答案解析1.D　【解题思路】　通常情况下,塑料安全帽、布手套、橡胶鞋不容易导电,属于绝缘体,钢尺容易导电,属于导体,D正确.2.B　【解题思路】　毛皮与橡胶棒摩擦,这个过程橡胶棒得到电子,带负电,电子发生了转移,不是创造了电子,A错,B正确;用带负电的橡胶棒去接触验电器的金属球时,橡胶棒上部分电子会转移到验电器上,验电器的金属球和两个金属箔片都带上了负电,由于同种电荷相互排斥,故两个金属箔片会张开,C、D错.3.C　【解题思路】　由题可知,丙带正电荷,与乙相斥,则乙带正电荷;乙与甲相吸,则甲可能带负电荷,也可能不带电,故选C.4.C　【解题思路】　观察电路可知,两灯泡并联在电路中,开关在干路上,电流表与L1串联,测量通过L1的电流,故A、B错误,C正确;在电源外部,电流从电源正极经过用电器流向电源的负极,且从电流表的正接线柱流入,负接线柱流出,D错误.5.A　【解题思路】　闭合S2,断开S1、S3,灯L1、L2串联,A正确;闭合S1、S3,断开S2,灯L1、L2并联,B错;闭合S2、S3,断开S1,L2被短路,只有L1发光,C错;闭合S1、S2,断开S3,L1被短路,只有L2发光,D错.6.C　【解题思路】　A选项中,闭合任何一个开关,只有该开关所在支路的用电器工作,不符合要求;B选项中,只闭合下方的开关时,两用电器均不工作,不符合要求;C选项中,闭合任何一个开关,两用电器均同时工作,符合要求;D选项中,只闭合任何一个开关,两用电器均不工作,不符合要求.7.AC　【解题思路】　若是灯L断路,其他地方完好,换上新灯泡后能发光;若是灯L短路,其他地方完好,换上新灯泡后能发光;若是电动机断路,换上新灯泡后电路还是断路,不能发光;若是电动机短路,则灯L不会熄灭.综上可知,换上新灯泡L1后能发光,可能是灯L断路或灯L短路;换上新灯泡L1后不能发光,只能是电动机断路.二、填空题(每空3分,共39分)8.　同　排斥　吸引轻小物体【解题思路】　用塑料梳子梳头时,头发由于与梳子摩擦而带上了电荷,同种电荷相互排斥,所以越梳头发越蓬松;由于带电体有吸引轻小物体的性质,所以带电的梳子能吸引碎纸屑.9.　可能带电　没有产生【解题思路】　琥珀经摩擦后带上了电荷,带电体具有吸引轻小物体的性质,被吸引的轻小物体可能不带电,也可能带与琥珀所带电荷不同的电荷;摩擦起电的实质是电子的转移,失去电子的物体带正电,得到电子的物体带负电,所以摩擦起电现象中没有新电荷产生.10.　异种电荷相互吸引　相反【解题思路】　固体粉末涂料带负电荷,工件带正电荷,由于异种电荷相互吸引,所以涂料会被吸附在工件上.物理学规定正电荷定向移动的方向为电流的方向,所以该电流的方向与涂料微粒的运动方向相反.11.　串　干路　0.2812.　a　通路　进行倒计时,避免点火器点燃烟花造成人员伤害【解题思路】　由题知,断开此开关,指示灯熄灭,整个装置停止工作,所以,该开关应与指示灯串联,同时能控制整个电路,由电路图可知,开关S应安装在a处.由电路图可知,定时器与点火器并联,点燃烟花前,只有定时器是通路时(相当于一根导线),才能将点火器短路,使点火器不能工作;否则,在进行倒计时时,点火器工作会点燃烟花造成人员伤害.三、作图题(每小题4分,共8分)13.　如图所示.14.　如图所示.【解题思路】　开关S闭合后,若导线EF完好则灯亮电铃不响;而当导线EF被扯断后灯亮且电铃响,说明导线EF和电铃并联,导线EF完好时,电铃被短路.从电源正极依次串联开关、灯泡以及电铃回到电源负极,然后将EF并联在电铃两端,如答案图所示.四、实验探究题(第15小题8分,第16小题10分,共18分)15.　(1)断开　(2)L2与灯座接触不良　(3)在串联电路中开关的作用与位置的关系16.　(1)试触　(2)如图所示.　(3)电流表A被短路　(4)将L1(或L2)换成另一个规格不同的灯泡知故障可能是电流表A被短路.。

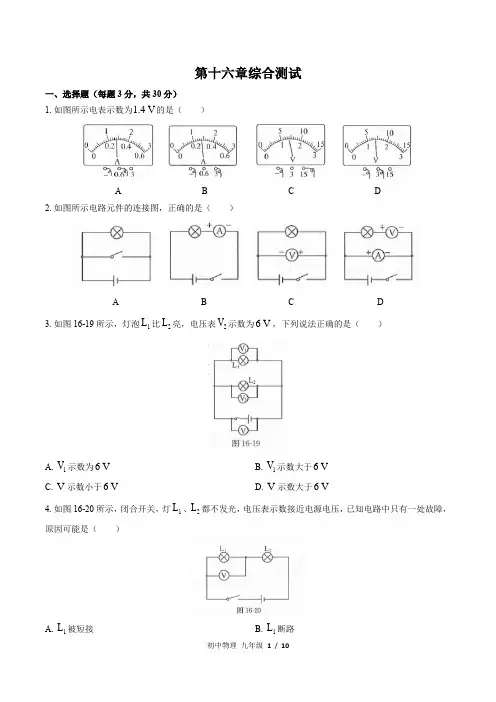

第十六章综合测试一、选择题（每题3分，共30分）1.如图所示电表示数为1.4 V的是（）A B C D2.如图所示电路元件的连接图，正确的是（）A B C D3.如图16-19所示，灯泡1L比2L亮，电压表2V示数为6 V，下列说法正确的是（）A.1V示数为6 VB.1V示数大于6 VC.V示数小于6 VD.V示数大于6 V4.如图16-20所示，闭合开关，灯1L、2L都不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能是（）A.1L被短接B.1L断路C .2L 被短接D .2L 断路5.如图16-21所示，电源电压为4.5 V 且恒定不变，当开关S 闭合后，滑动变阻器的滑片P 从a 端滑向b 端的过程中，三只理想电压表的示数变化的绝对值分别为1U ∆、2U ∆、3U ∆，下列可能出现的情况是（ ）A .10 V U ∆= 2 2 V U ∆= 3 1 V U ∆=B .10 V U ∆= 2 2 V U ∆= 3 2 V U ∆=C .10.5 V U ∆= 2 1 V U ∆= 3 1.5 V U ∆=D .10.2 V U ∆= 2 1 V U ∆= 30.8 V U ∆=6.一根锰铜线的电阻为R ，要使这根连入电路的导线电阻变小，可采用的方法是（ ） A .减小导线两端的电压 B .增大导线中的电流 C .将导线对折后连入电路 D .将导线拉长后连入电路7.图16-22所示电路中，要使电阻1R 和2R 并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ）A .电流表、电流表B .电流表、电压表C .电压表、电流表D .电压表、电压表8.在图16-23所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。

经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A.灯泡2L被短接B.灯泡2L断路C.灯泡1L断路D.两个灯泡都断路9.如图所示电路中，A、B两点间电压不变，当滑动变阻器的滑片P向D端移动一段距离时，下列电路中电流表的示数会变小的是（）A B C D10.如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）A B C D二、填空题（每空2分，共34分）11.如图16-26甲所示，电压表指针所示的读数是_______V，若把此表接在如图乙所示的电路中使用，应接在________（选填“a”或“b”）处。

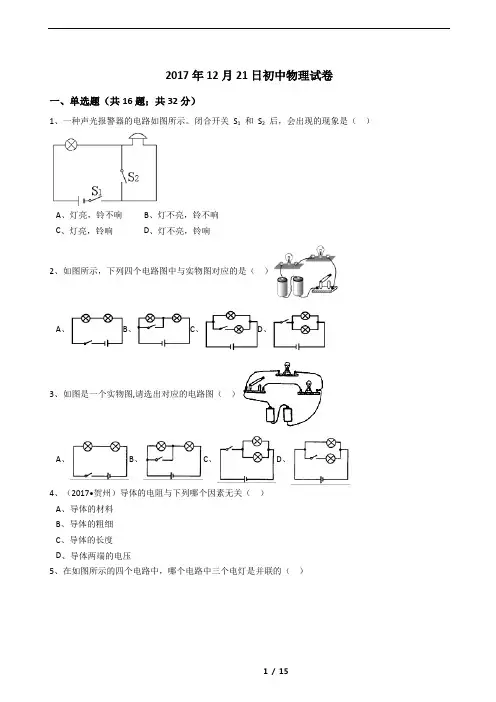

2017年12月21日初中物理试卷一、单选题（共16题；共32分）1、一种声光报警器的电路如图所示。

闭合开关S1和S2后，会出现的现象是（）A、灯亮，铃不响B、灯不亮，铃不响C、灯亮，铃响D、灯不亮，铃响2、如图所示，下列四个电路图中与实物图对应的是（）A、B、C、D、3、如图是一个实物图,请选出对应的电路图（）A、B、C、D、4、（2017•贺州）导体的电阻与下列哪个因素无关（）A、导体的材料B、导体的粗细C、导体的长度D、导体两端的电压5、在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A、B、C、D、6、（2017•广元）用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b 的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b两端电压分别为U a，U b，则下列说法正确的是（）A、I a＞I b、U a=U bB、I a＜I b、U a=U bC、I a=I b、U a＞U bD、I a=I b、U a＜U b7、（2017•柳州）如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（）A、U=U1=U2B、U＞U1+U2C、U＜U1+U2D、U=U1+U28、下列图中，滑动变阻器的接线方法正确的是（）A、B、C、D、9、图所示的电阻箱的示数为（）A、2017B、2107C、7102D、712010、如图所示的电路，电源电压恒定，开关S1闭合，S2断开．要使电压表和电流表的示数均增大，下列操作一定可行的是（）A、滑动变阻器的滑片P向右移B、滑动变阻器的滑片P向左移C、滑动变阻器的滑片P不动，S1由闭合到断开D、滑动变阻器的滑片P不动，S2由断开到闭合11、如图所示，要使L1和L2两灯并联，必须（）A、闭合S1、S2、S3B、闭合S1、S3C、闭合S2、S3D、闭合S1、S212、（2017•天津）如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A、B、C、D、13、（2015•福州）图中，能正确描述电阻一定时，电流随电压变化的图像是（）A、B、C、D、14、从欧姆定律可导出R= ，下列说法正确的是（）A、当电压为0时，电阻为0B、当电流增大2倍时，电阻减小2倍C、当电压增大2倍时，电阻增大2倍D、不管电压或电流如何变化，电阻不变15、在图（a）、（b）所示的电路中，电源电压相等且保持不变.闭合电键S，发现电流表A1、A2的示数相同，断开图（a）中的电键S，发现电流表A1的示数是A2示数的0.8倍.下列关于电阻R1、R2和R3的大小关系正确的是（）A、R1＞R2＞R3B、R3＞R1＞R2C、R2＞R1＞R3D、R3＞R2＞R116、当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A、10ΩB、3.6ΩC、6.6ΩD、5.4Ω二、多选题（共1题；共3分）17、题图是由电灯和滑动变阻器组成的电路，选项中的各图与题图连接方式相同的图是（）A、B、C、D、三、填空题（共10题；共21分）18、（2017•黑龙江）如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是________的；若只闭合开关S2，电阻R1和R2是________的．（均选填“串联”或“并联”）19、某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为________V．20、滑动变阻器的电路符号是________．某个变阻器上标有“10Ω2A”字样，10Ω表示________，2A表示________．21、（2017•怀化）R1=10Ω，R2=20Ω，将它们串联在电路中，则通过电阻R1、R2的电流之比为I1：I2=________，电阻R1、R2两端电压之比为U1：U2=________．22、某同学认为：“由I= 变形可得R= ．这就表明，导体的电阻R与它两端的电压成正比，跟电流成反比”．这种说法是错误的．因为：导体的电阻是本身的一种性质，只跟导体的________、长度和横截面积有关，与导体两端的电压、通过的电流________（选填“有关”或“无关”）．而R= 可以计算________．23、（2017•安顺）如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，示数始终不变的电表是________．当滑片P移至左端时，断开电键S，电压表V示数与电流表A示数的比值将________（选填“变大”、“不变”或“变小”）．24、如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两表示数之比U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为________、________．25、在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是________，电阻R1的阻值是________，电阻R2的阻值是________．26、两只电阻，甲标有“10Ω，1A“，乙标有“15Ω，0.6A“，把它们串联在电路，允许接在最大电压为________ V 的电路中．27、（2015•吉林）如图所示，电源电压不变，当开关S由断开到闭合时，电压表的示数 ________，电流表的示数 ________四、综合题（共3题；共17分）28、根据所学知识完成题目：(1)如图所示电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是.A、I1 =I2 =I3B、I1 >I2 =I3C、I1 >I2 >I3D、I1 >I3 >I2(2)闭合开关S，三盏灯都能发光，若L2发生断路，则L1和L3 ________（选填“能”或“不能”）继续发光.29、如图所示的电路中，M、N，是两个接线柱，准备连接滑动变阻器．(1)当A接M，D接N时，滑片向右移，连入电路的电阻将________；(2)当A接M，C接N时，滑片向左移，连入电路的电阻将________；(3)当A接M，B接N时，滑片向右移，连入电路的电阻将________；(4)当B接M，D接N时，滑片向左移，连入电路的电阻将________．30、如图电路，R1=10欧．求：(1)当开关断开时，电流表的示数为0.6A，则电源电压是多少？(2)当开关闭合时电流表的示数为0.8A，则R2的阻值是多少？答案解析部分一、单选题1、【答案】A【考点】电路的三种状态【解析】【解答】闭合开关和后，电铃被短路，电路中只有灯泡，所以灯亮，铃不响。

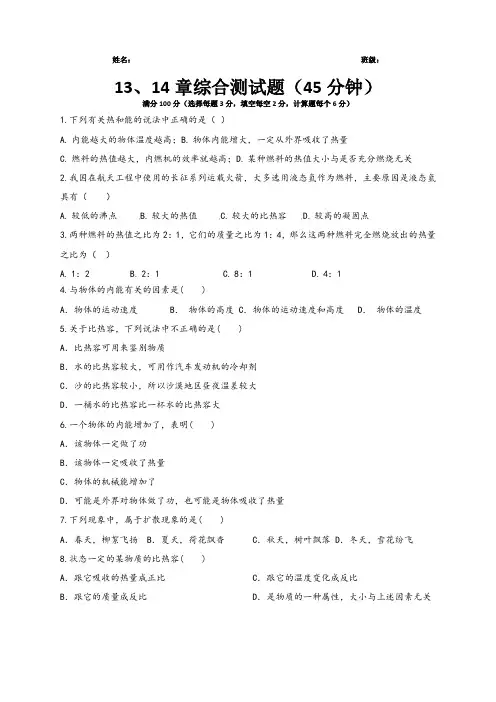

姓名：班级：13、14章综合测试题（45分钟）满分100分（选择每题3分，填空每空2分，计算题每个6分）1.下列有关热和能的说法中正确的是（）A.内能越大的物体温度越高；B.物体内能增大，一定从外界吸收了热量C.燃料的热值越大，内燃机的效率就越高；D.某种燃料的热值大小与是否充分燃烧无关2.我国在航天工程中使用的长征系列运载火箭，大多选用液态氢作为燃料，主要原因是液态氢具有（）A.较低的沸点B.较大的热值C.较大的比热容D.较高的凝固点3.两种燃料的热值之比为2：1，它们的质量之比为1：4，那么这两种燃料完全燃烧放出的热量之比为（）A.1：2B.2：1C.8：1D.4：14.与物体的内能有关的因素是( )A．物体的运动速度 B．物体的高度 C．物体的运动速度和高度 D．物体的温度5.关于比热容，下列说法中不正确的是( )A．比热容可用来鉴别物质B．水的比热容较大，可用作汽车发动机的冷却剂C．沙的比热容较小，所以沙漠地区昼夜温差较大D．一桶水的比热容比一杯水的比热容大6.一个物体的内能增加了，表明( )A．该物体一定做了功B．该物体一定吸收了热量C．物体的机械能增加了D．可能是外界对物体做了功，也可能是物体吸收了热量7.下列现象中，属于扩散现象的是( )A．春天，柳絮飞扬 B．夏天，荷花飘香C．秋天，树叶飘落 D．冬天，雪花纷飞8.状态一定的某物质的比热容( )A．跟它吸收的热量成正比B．跟它的质量成反比C．跟它的温度变化成反比D．是物质的一种属性，大小与上述因素无关姓名：班级：9.液体和固体很难压缩，其原因是( )A．压缩时分子间斥力大于引力B．分子间没有间隙C．分子间的空隙太小，分子间只有斥力D．分子被固定在平衡位置不动10.在下列做功过程中，加有引号的物体，内能逐渐减小的是( )A．砂轮磨刀具时，“砂轮”的温度越来越高B．暖水瓶中的热“空气”将瓶塞冲出C．在压缩冲程中，气缸内的“气体”温度升高D．电炉通电后，“电阻丝”逐渐变红11.质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的图线如图所示．根据图线可知( )A．甲液体的内能比乙的大B．温度升高液体分子运动变慢C．甲液体的比热容比乙的大D．乙液体的比热容比甲的大12.甲、乙两台汽油机，甲的效率比乙高，则( )A.甲每秒钟做的功比乙每秒钟做的功多B.甲消耗的汽油比乙消耗的汽油少C.消耗同样多的汽油，甲做的有用功比乙做的有用功多D.做同样多的有用功，甲消耗的汽油比乙消耗的汽油多13.端午节那天，小志给小文小起啤酒时，发现瓶口出现“白雾”，这是瓶内的气体冲出时，内能转化为________能，使气体的内能减小，温度降低，水蒸气液化而产生的现象．这个现象说明________方式可以改变物体的内能．14.用酒精灯对烧杯中的冰加热，冰通过________(选填“热传递”、“做功”)获得内能；冰在熔化的过程中，它的内能________(选填“增大”、“不变”、“减小”)．15如果相互接触的两个物体之间发生了热传递，是因为它们之间具有不同的_______。

人教版九年级物理第15-17章节综合测试卷满分90分时间75分钟一、单项选择题（8小题，每题3分共计24分）题号 1 2 3 4 5 6 7 8答案1、如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．吸管带的是正电B．吸管在摩擦中失去电子而带负电C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷2、如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5VC．1.5V 7.5V D．1.5V 6V3、如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．电压表测得是L1两端电压C．L2两端电压为4V D．L1和L2两端电压之和为6V4、如图所示，与实物图一致的电路图是（）5、在如图所示的电路中，电源电压保持不变．闭合开关S后，灯L不发光，电压表指针有明显偏转．若此电路中只有一处故障，则对于电路故障的判断，下列说法不正确的是（）A．灯L短路B．滑动变阻器R2断路C．灯L断路D．定值电阻R1断路6、为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的正确电路图是（）7、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。

小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走去发出声音时，自动闭合，无人走去没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）8、如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为U ab=3V，U bc=3V，U ac=6V，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值二、填空题（每空2分，共计26分）9、路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是（选填“串联”或“并联”）的，你的判断的依据是．10、可充电电筒的电池能反复充放电使用，既节约了资源，也保护了环境。

新人教版九年级物理十五十六章综合试题Last revision date: 13 December 2020.新人教版九年级物理十五、十六章综合测试题一、选择题1.为了安全，汽车行驶时驾驶员必须系安全带．汽车上设置了“安全带指示灯”提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A B C D2.一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定（）A．带正电 B．带负电 C．带异种电荷 D．带同种电荷3.如图甲所示,当开关S闭合时,两只电流表的指针均如图乙所示,则电灯L1 中的电流是( ).A.2.3A 在右图所示的电路中，当开关S闭合后( )A．若A表是电流表，B表是电压表，则电阻R1、R2并联B．若A表是电流表，B表是电压表，则电阻R1、R2串联C．若A表是电压表，B表是电流表，则电阻R1、R2并联D．若A表是电压表，B表是电流表，则电阻R1、R2串联5．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )A．减小导线两端的电压 B．增大导线中的电流C．将导线对折后连入电路 D．将导线拉长后连入电路6.在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（）A.梳头时，空气进入头发B.梳子对头发有吸引作用C.头发和梳子摩擦后，头发因带同种电荷而相互排斥D.头发和梳子摩擦后，头发因带异种电荷而相互吸引7．在如图所示滑动变阻器的四种接法中，当滑动变阻器滑片P向右移动时，接入电路中的电阻增大的是（）8.有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是( )A. 电阻的最小值是20 Ω，允许通过的最大电流是1 AB. 电阻的最小值是20 Ω，允许通过的最小电流是1 AC. 电阻的最大值是20 Ω，允许通过的最大电流是1 AD. 电阻的最大值是20 Ω，允许通过的最小电流是1 A9．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图4所示，下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等10．某同学在探究串联电路电流规律的实验中，按右图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。

人教版九年级全册物理第16章测试卷及答案一、选择题1. 下列说法正确的是（）A. 音速是固体中传播速度最大的一种波；B. 声波是一种机械波；C. 声波不能在真空中传播；D. 音速与介质的密度无关；答案：B2. 空气中传播的声音是因为空气分子的（）A. 弹性形变；B. 高速振动；C. 迅速变化；D. 高速运动；答案：B3. 以下哪种声音可以使固体共振？（）A. 低频声音；B. 中频声音；C. 高频声音；D. 任何频率的声音都可以；答案：C二、填空题1. 声音的来源主要是由____和____共同产生的。

答案：振动物体、声源2. 声音传播的媒介主要是____。

答案：介质3. 声音在固体中传播的速度____真空中的声音速度。

答案：大于三、简答题1. 请简要解释声音的产生和传播原理。

答案：当物体振动时，会产生声波。

声波通过介质的传播，将原来的振动信息传递出去。

当声波到达人的耳朵时，耳朵接收到声波振动，产生听觉感知，我们才能听到声音。

2. 声音为什么不能在真空中传播？答案：声音是一种机械波，需要通过介质传播。

而真空中没有物质，无法传播声波，所以声音不能在真空中传播。

四、解答题1. 定义共振现象，并举一个例子加以说明。

答案：共振现象是指当一个物体的振动频率与另一个物体的固有频率接近或相等时，会引起另一个物体发生振动的现象。

例如，当我们在弹琴时，弦的振动频率与空腔的固有频率相等时，就会使空腔发出明亮的声音，这就是共振现象。

2. 请解释声音在不同介质中传播速度的差异。

答案：声音在不同介质中传播速度的差异主要是由于介质的性质不同。

固体中的分子紧密排列，相互作用力大，因此声音在固体中传播速度较快。

液体中的分子排列比较松散，相互作用力较小，所以声音在液体中传播速度较慢。

气体中的分子间距离较大，相互作用力很小，因此声音在气体中传播速度较慢。

第十五章综合测试一、选择题（每题3分，共36分）1.把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们互相吸引，则这个小球（）A.一定不带电B.一定带负电C.一定带正电D.可能不带电2.将一带正电的玻璃棒接触验电器的金属球，验电器的金属箔张开了，在这个过程中（）A.正电荷由玻璃棒转移到金属箔上B.正电荷由金属箔转移到玻璃棒上C.负电荷由玻璃棒转移到金属箱上D.负电荷由金属箔转移到玻璃棒上3.用塑料梳子梳头时会因为摩擦而起电，经检验，塑料梳子所带的电荷为负电荷，则梳头时（）A.塑料梳子失去一些电子B.塑料梳子得到一些电子C.头发得到一些电子D.头发和梳子间没有电子转移4.导体和绝缘体都是很好的电工材料，下列物体属于绝缘体的是（）A.铅笔芯B.人体C.橡胶棒D.铝线5.从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机的荧光屏上，使荧光屏发光，如图15-13所示，则在显像管内（）图15-13A.电流的方向是从灯丝到荧光屏B.电流的方向是从荧光屏到灯丝C.显像管内是真空的，无法通过电流D.显像管中的电流方向不断改变6.一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述。

造成此“灯泡不亮”故障的共同7.图15-14所示电路属于串联电路的是（ ）A. 只闭合S2B. 只闭合$、S 2C. 只闭合S3D. 只闭合品、S 39. （2013-江苏泰州）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用M 表 示）均可单独控制，电热丝（用-，表示）只有在吹风机启动后才可以工作。

图15-16所示电路图中， 符合上述要求的是（）原因是电路中出现了（ 故障现象 可能原因 检修方法 灯泡 不亮灯泡的灯丝断了换新灯泡 灯头内的电线断了换新线并接好 灯头、开关等处的 接线松动，接触不良检杳加固A.短路 D.支路 枝 Li8. （2013-浙江温州中考改编）图15-15是小明设计的简易起重机的电路。
