喷雾干燥设备综述

干燥装置特性之喷雾干燥装置特性喷雾干燥机是处理溶液、悬浮液或泥浆状物料的干燥机。

它是用喷雾的方法，使物料成为雾滴分散在热气流中，物料与热空气呈并流、逆流或混流的方式互相接触，使水分迅速蒸发，达到干燥目的。

采用这个干燥方法，可以省去浓缩或过滤等化工单元操作，可以获得30-50微米的粒状产品，而干燥时间极短。

一般干燥时间在5-30S，适用于高热敏性物料和料液浓缩过程中易分解的物料干燥，产品流动性和速溶性好。

喷雾干燥机中气固两相接触表面积大，但是气固两相呈稀相流动，故传热系数小，一般为23-116w/m3.℃，热风温度在并流操作时为250-500℃，逆流操作时为200-300℃。

工业规模的喷雾干燥机，热效率一般为40%-50%。

工业上应用的喷雾干燥方法有三种形式：1、离心式雾化器，其回转速度一般为4000-20000r/min，最高可达50000r/min。

2、压力式雾化器，是用泵将料液加压到1*107-2*107pa，送入雾化器，将料液喷成雾状。

3、气流式雾化器，用压力为2*105-5*105pa,的压缩空气或过热蒸汽，通过嘴喷将料液喷成雾滴。

料液通过雾化器，喷成雾滴分散在热气流中。

空气经鼓风机，送入空气加热器加热，然后进入喷雾干燥塔，与雾滴接触干燥。

产品部分落入塔底，部分由一级抽风机吸入一级旋风除尘器，经分离后，将废气放空。

塔底的产品和旋风除尘器收集的产品，部分由二级抽风机抽出，经二级旋风除尘器分离后包装。

喷雾干燥机在工业上的应用：1、催化剂的干燥：丙烯腈催化剂、轻油转换催化剂、中温变换催化剂、高压甲醇催化剂及低压甲醇催化剂等2、洗涤剂的干燥：合成洗衣粉、十二醇硫酸钠及皂基等3、染料和颜料的干燥：活性翠兰、咔叽绿B、增白剂及铬黄等4、化学肥料的干燥：尿素、氮磷钾复合肥料等5、聚合物的干燥：聚录乙烯醋酸酯、聚乙烯醇、尿素甲醛树脂、三聚氰胺甲醛树脂、苯酚甲醛树脂、聚丙烯酸酯、聚碳酸酯、苯乙烯丁二烯树脂、聚甲醛等6、陶瓷原料的干燥：铁氧体、碳化钨、皂石、氧化铝、磷酸盐等7、矿物的干燥：铜精矿、镍精矿、氧化铜精矿、铝精矿、锌精矿、锡精矿、沉淀铜、沉淀氢氧化铝、沉淀碳酸镍、贵金属泥、皂土、冰晶石、高岭土、磷酸盐等8、农药的干燥：除草剂、杀虫剂、杀菌剂等9、药品的干燥：维生素、抗菌素、酶、糊精、肝精、培养基及中草药植物抽取液等10、速溶食品的干燥：全脂奶粉、脱脂奶粉、麦乳精、可溶性鱼粉、鱼浆、鱼蛋白质等。

喷雾干燥设备的组成及特点1. 引言喷雾干燥设备是一种常用的物料干燥设备，广泛应用于食品、化工、制药等行业。

它通过将液体物料雾化成微小颗粒，然后使颗粒与热空气充分接触，从而实现物料的快速干燥。

本文将介绍喷雾干燥设备的组成及特点，以便更好地了解该设备的工作原理和应用。

2. 组成喷雾干燥设备主要由以下几个组成部分构成：2.1 液体供给系统液体供给系统是喷雾干燥设备的关键组成部分，它负责将原料液体供给到喷雾器中。

该系统通常包括液体储罐、泵和管路等部分。

液体储罐用于存储原料液体，泵负责将液体从储罐中抽取并送入喷雾器中，管路则用于连接液体储罐、泵和喷雾器。

2.2 喷雾器喷雾器是喷雾干燥设备的核心组成部分，它将液体物料雾化成微小颗粒。

常见的喷雾器有压力喷雾器、旋转喷雾器和喷雾干燥塔等。

压力喷雾器通过高压将液体喷射出来，形成雾状颗粒；旋转喷雾器通过离心力将液体喷射出来，形成雾状颗粒；喷雾干燥塔则结合了压力喷雾器和旋转喷雾器的特点，能够实现更高效的干燥效果。

2.3 热风系统热风系统是喷雾干燥设备的另一个重要组成部分，它提供热空气用于干燥喷雾后的颗粒。

热风系统通常包括热风发生器、热风管路和热风调节装置等部分。

热风发生器负责产生高温热风，热风管路将热风输送到喷雾干燥塔中，热风调节装置则用于控制热风的温度和湿度，以满足不同物料的干燥需求。

2.4 干燥塔干燥塔是喷雾干燥设备的干燥室，它接收喷雾后的颗粒并与热风充分接触，实现物料的快速干燥。

干燥塔通常由筒体、进料口、出料口和排风系统等部分组成。

筒体是干燥塔的主体结构，进料口和出料口分别用于投入物料和收集干燥后的颗粒，排风系统则用于排出湿气和废气。

3. 特点喷雾干燥设备具有以下几个特点：3.1 快速干燥喷雾干燥设备能够将液体物料迅速雾化成微小颗粒，并与热风充分接触，从而实现快速干燥。

相比于传统的干燥方法，喷雾干燥设备具有更高的干燥效率和更短的干燥时间。

3.2 良好的颗粒性质喷雾干燥设备能够将液体物料均匀雾化成微小颗粒，颗粒大小可通过调节喷雾器和热风系统的参数进行控制。

喷雾干燥技术总结引言喷雾干燥技术是一种广泛应用于化工、食品、制药等多个领域的干燥方法。

其通过将液体喷雾成微小颗粒，使其与热空气充分接触并迅速蒸发，实现物料的快速干燥。

本文将对喷雾干燥技术的原理、特点以及应用进行总结。

喷雾干燥技术原理喷雾干燥技术基于两个主要原理：蒸发和传热。

在喷雾干燥过程中，液体物料被喷雾成微小颗粒，其大量表面积与热空气接触，从而在短时间内实现液体的快速蒸发。

在蒸发的同时，热空气中的热量传递给物料颗粒，使其温度升高，促进蒸发过程。

喷雾干燥技术特点1.高效性：喷雾干燥技术能够实现物料的快速干燥，处理容量大，生产效率高。

2.可控性：通过调节不同参数，如喷雾速度、喷雾角度、进风温度等，可以精确控制喷雾干燥过程中的温度、湿度等参数，满足不同物料的需求。

3.适应性强：喷雾干燥技术适用于各种物料，包括液体、悬浮液、乳液等，具有广泛的应用范围。

4.产品品质高：喷雾干燥技术可以实现物料的均匀干燥，避免了温度过高或过低而引起的物料品质问题。

5.设备结构简单：喷雾干燥设备结构简单、易于操作、维护成本低。

喷雾干燥技术应用化工领域在化工领域，喷雾干燥技术被广泛应用于涂料、染料、颜料等物料的干燥过程。

通过喷雾干燥技术可以实现液体颗粒的瞬时蒸发，避免了传统干燥方法中可能出现的颗粒团聚和结壳问题。

食品加工领域在食品加工领域，喷雾干燥技术常用于乳制品、水果粉末、咖啡粉等食品的干燥过程。

喷雾干燥技术可以保持食品原有的营养成分、香味和颜色，并保持食品颗粒的均匀性，提高产品质量。

制药领域在制药领域，喷雾干燥技术被广泛应用于制造颗粒药物、药物包衣等工艺过程中。

通过喷雾干燥技术可以实现药物的快速干燥，并保持药物颗粒的均匀性和稳定性，提高药物的吸收率和生物利用度。

喷雾干燥技术的发展趋势随着科技的不断进步，喷雾干燥技术也得到了不断的发展和改进。

未来，喷雾干燥技术的发展趋势主要包括以下几个方面： 1. 提高干燥效率：通过改进喷雾器的结构和喷雾参数的调节，提高干燥效率，缩短干燥时间。

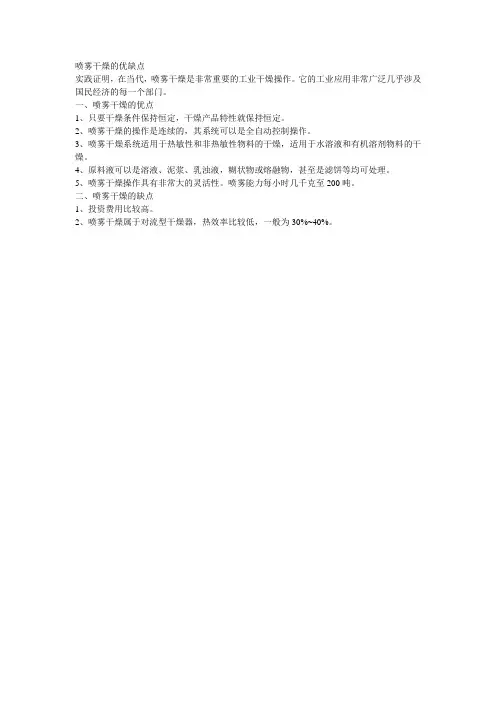

喷雾干燥的优缺点
实践证明，在当代，喷雾干燥是非常重要的工业干燥操作。

它的工业应用非常广泛几乎涉及国民经济的每一个部门。

一、喷雾干燥的优点
1、只要干燥条件保持恒定，干燥产品特性就保持恒定。

2、喷雾干燥的操作是连续的，其系统可以是全自动控制操作。

3、喷雾干燥系统适用于热敏性和非热敏性物料的干燥，适用于水溶液和有机溶剂物料的干燥。

4、原料液可以是溶液、泥浆、乳浊液，糊状物或熔融物，甚至是滤饼等均可处理。

5、喷雾干燥操作具有非常大的灵活性。

喷雾能力每小时几千克至200吨。

二、喷雾干燥的缺点
1、投资费用比较高。

2、喷雾干燥属于对流型干燥器，热效率比较低，一般为30%~40%。

喷雾干燥设备的结构组成与使用1.进料系统：进料系统主要由物料存储箱、旋涡喷嘴或离心喷嘴等组成。

物料存储箱用于储存待干燥物料，通过旋涡喷嘴或离心喷嘴将液态物料雾化成小液滴。

2.喷雾系统：喷雾系统是将液态物料雾化成小液滴的关键部分。

常用的喷嘴有旋涡喷嘴、压缩空气喷嘴和离心喷嘴等。

喷嘴的选择根据物料性质和要求决定。

3.干燥塔：干燥塔是喷雾干燥设备的主体部分，一般为立式结构。

其内部有多层喷雾盘，用于雾化喷出的小液滴在高温气流中进行快速干燥。

干燥塔的内壁一般采用不锈钢材料，以防止物料污染和腐蚀。

4.热风系统：热风系统是提供干燥塔内高温气流的关键组成部分。

一般包括热风发生器、风机和加热装置等。

热风发生器通过燃烧燃料或电加热等方式产生高温气流，风机将高温气流送入干燥塔内进行干燥。

5.排放系统：排放系统主要包括除尘器和废气处理设备。

除尘器用于去除干燥过程中的固体颗粒物，保证排放的气体清洁。

废气处理设备则用于处理干燥后的废气，如通过净化设备去除有害物质。

6.控制系统：控制系统用于控制喷雾干燥设备的运行和参数调节。

常见的控制方式有PLC（可编程逻辑控制器）控制和触摸屏人机界面控制。

通过控制系统可以实现温度、湿度、进料速度等参数的调节和监控。

使用喷雾干燥设备时，首先将待干燥的物料放入物料存储箱中，并通过进料系统将液态物料送入喷雾系统中雾化成小液滴。

小液滴在干燥塔内与高温气流接触，物料迅速蒸发并形成固态颗粒物。

干燥后的固态物料通过底部的收集装置收集，干燥废气经过排放系统进行净化处理后排放。

喷雾干燥设备广泛应用于食品、制药、化工等行业，可用于干燥各类液态物料，并可控制干燥过程中的温度、湿度等参数，实现对产品质量的控制。

喷雾干燥设备具有干燥速度快、热效率高、操作灵活等优点，在工业生产中得到了广泛的应用。

喷雾干燥机研究报告随着社会的进步和发展，全球对物品的要求也在提高，特别是对于食品加工行业，清洁、卫生和质量的要求越来越高。

喷雾干燥机就是用来解决这个问题的重要设备。

喷雾干燥机是一种将液体、膏体等物料分散成微小的细滴，让有机物和非有机物被透明的干燥空气吹走的设备。

究其本质，喷雾干燥机包括一个喷头、一个加热蒸发室、一个捕集器和一个排气机组成，它们有不同的作用。

喷头可以完成粉尘、液体或膏体的分散喷洒，而加热蒸发室可以使物料快速蒸发，捕集器则将悬浮的颗粒物过滤出来，最后的排气机可以将湿空气排出，它实现了自动控制和操作。

喷雾干燥机的特点在于它可以达到较高的产出量，同时保持质量稳定，这种设备有效地将液体、膏体等物料分分散成微小的细滴，以便被干燥空气吹走，有效地实现了物料的干燥，同时节省了劳动力，从而提高了工作效率。

此外，喷雾干燥机的结构简单，易于操作，耗材也少，这种设备操作方便快捷，效率高，生产效果良好，安全可靠，工作稳定可靠。

喷雾干燥机也显示出了诸多优势，如节能、低噪音、低温、低湿度、低污染等，在食品加工行业有着重要的作用，既可以清洁处理食品中的油脂和残留物，又可以有效地控制食品的粉尘浓度和微生物活跃度，以达到食品安全、质量良好的要求。

喷雾干燥机今后必将继续发展，在食品加工行业有着重要作用。

利用新技术可以提高干燥机的干燥效率，减少能耗，还可以改进机器结构以提高使用性能。

未来，喷雾干燥机将在食品加工行业发挥更大的作用，有助于行业的发展。

总之，喷雾干燥机是一种重要的设备，它的使用可以实现物料的干燥，节省人工，提高工作效率，改善食品加工行业的生产条件，特别是可以有效解决食品行业行业的清洁、卫生和质量问题。

只有正确使用喷雾干燥机，才能发挥其最大功效。

中药制药新技术喷雾干燥技术（试验室小型喷雾干燥机）干燥在制药生产中占有紧要地位。

近年来有很多适合中药生产的干燥技术和设备问世喷雾干燥是干燥技术（试验室小型喷雾干燥机）中较为的方法之一,由于其干燥效率高,对有效成分破坏少,浸膏粉溶解性好又适合工业化大生产,已越来越多地被利用于中药提取液的干燥以及新产品的开发。

目前已有利用此技术制备微囊、应用PVA进行薄膜包衣等新工艺的讨论报道。

因此,喷雾干燥技术在中药生产以及新剂型的开发上起着愈来愈紧要的作用。

1 基本原理、设备及流程喷雾干燥是流化技术用于液态物料干燥的一种较好的方法。

其基本原理是利用雾化器将yi定浓度的液态物料,喷射成雾状液滴,落于yi定流速的热气流中,使之快速干燥,获得粉状或颗粒状制品。

其特点是:瞬间干燥,适用于热敏性物料；产品质量好,保持原来的色香味,且易溶解；可依据需要调整和掌控产品的粗细度和含水量等质量指标；制剂体积小；有利于制剂卫生。

喷雾干燥设备一般由干燥室、喷头、空气滤过器、预热器、气粉分别室、收集桶、鼓风机构成。

喷雾器是喷雾干燥设备的关键部分,它影响到产品的质量和能量消耗。

常用试验室小型喷雾干燥机有三种类型:压力式小型喷雾干燥机、气流式小型喷雾干燥机、离心式小型喷雾干燥机。

压力式小型喷雾干燥机应用较多,它适用于粘性药液,动力消耗Z小。

气流式喷雾器结构简单,适用于任何粘度或稍带固体的药液。

离心式喷雾器适用于高粘度或带固体颗粒料液的干燥,但造价较高。

另外还有流动造粒干燥机、喷粉塔以及适用于教学和科研的自动间歇喷雾干燥机等。

喷雾干燥简单工艺流程为:药材提取浓缩喷雾收集药粉。

实在操作过程（压力式喷雾干燥）如下:中药饮片置提取罐内蒸汽加热浸出数次,浸出液通过真空抽滤管抽入减压浓缩罐内,浓缩至yi定浓度,药物由导管经流量计至喷头下,进入喷头的压缩空气（39123104～49104104Pa）,将药液自喷头经涡流器利用离心力增速成雾滴喷入干燥室,再与热气流混合进行热交换后很快即被干燥。

喷雾干燥机结构及工作原理喷雾干燥机，听名字就让人感觉像是在喝汽水一样清爽，其实它是个相当了不起的家伙，专门用来把液体变成粉末。

让我们一起来揭开这个神奇机器的面纱，看看它是怎么工作的吧！1. 喷雾干燥机的基本结构喷雾干燥机的结构其实并不复杂，简单来说，就像一个巨大的榨汁机。

它主要分为几个部分：进料装置、喷雾系统、干燥室、热风系统和收集器。

1.1 进料装置首先，咱们得有东西来干燥，对吧？进料装置就像是机器的“嘴巴”，负责把液体原料送进去。

这个过程可不简单，得确保液体均匀，不能让它太稠也不能太稀，否则最后干出来的粉末可就不成样子了。

1.2 喷雾系统接下来，就是喷雾系统了！这是个看上去很酷的部分，像个小喷壶一样，把液体原料喷成雾状。

这可是一门技术活，喷雾的细腻程度直接影响到最后的干燥效果。

喷雾的颗粒越小，干燥得越快，干出来的粉末也越细腻。

可别小看了这个过程，调皮捣蛋的喷头可得经常清理，不然就容易“堵车”。

2. 干燥过程的核心好了，喷雾完了，接下来就进入了干燥室，哦哟，这里可热闹了！热风系统在这里开始发威，给干燥室里送入热空气。

想象一下，像在夏天的海滩上，太阳晒得你皮肤发热，这种感觉就是热风系统的工作原理。

2.1 热风系统热风系统负责把空气加热，然后将其送入干燥室。

这股热风与喷雾中的液体颗粒接触时，温度瞬间升高，液体就开始蒸发，变成水蒸气。

哇，感觉就像魔法一样，水分一下子就消失了，只留下干燥的粉末。

这种蒸发的速度可快得惊人，几乎是眨眼之间的事。

2.2 收集器等到粉末干燥后，最后一个环节就是收集器啦！这就像一个大网，专门用来捕捉那些轻飘飘的干粉。

这里的工作原理很简单，通过气流的变化，把干粉从气体中分离出来，落入收集器中，嘿，这样一来，干粉就大功告成了！3. 喷雾干燥机的应用喷雾干燥机可不仅仅是个单打独斗的角色，它的应用范围可是广泛得很！你可能不知道，这玩意儿在食品、化工、药品等领域都有身影。

3.1 食品行业在食品行业，喷雾干燥机常常被用来制作奶粉、果汁粉、调味料等。
