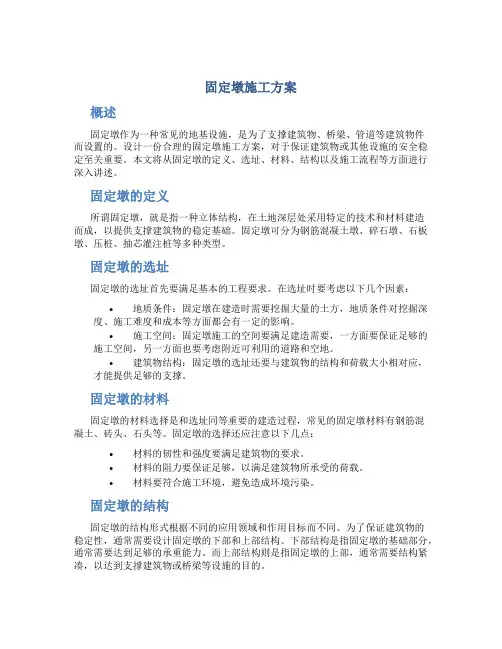

固定墩施工方案概述固定墩作为一种常见的地基设施,是为了支撑建筑物、桥梁、管道等建筑物件而设置的。
设计一份合理的固定墩施工方案,对于保证建筑物或其他设施的安全稳定至关重要。
本文将从固定墩的定义、选址、材料、结构以及施工流程等方面进行深入讲述。
固定墩的定义所谓固定墩,就是指一种立体结构,在土地深层处采用特定的技术和材料建造而成,以提供支撑建筑物的稳定基础。
固定墩可分为钢筋混凝土墩、碎石墩、石板墩、压桩、抽芯灌注桩等多种类型。
固定墩的选址固定墩的选址首先要满足基本的工程要求。
在选址时要考虑以下几个因素:•地质条件:固定墩在建造时需要挖掘大量的土方,地质条件对挖掘深度、施工难度和成本等方面都会有一定的影响。
•施工空间:固定墩施工的空间要满足建造需要,一方面要保证足够的施工空间,另一方面也要考虑附近可利用的道路和空地。
•建筑物结构:固定墩的选址还要与建筑物的结构和荷载大小相对应,才能提供足够的支撑。
固定墩的材料固定墩的材料选择是和选址同等重要的建造过程,常见的固定墩材料有钢筋混凝土、砖头、石头等。
固定墩的选择还应注意以下几点:•材料的韧性和强度要满足建筑物的要求。
•材料的阻力要保证足够,以满足建筑物所承受的荷载。
•材料要符合施工环境,避免造成环境污染。
固定墩的结构固定墩的结构形式根据不同的应用领域和作用目标而不同。
为了保证建筑物的稳定性,通常需要设计固定墩的下部和上部结构。
下部结构是指固定墩的基础部分,通常需要达到足够的承重能力。
而上部结构则是指固定墩的上部,通常需要结构紧凑,以达到支撑建筑物或桥梁等设施的目的。
固定墩的施工流程固定墩的施工流程是一个复杂的过程,需要严格按照机械化和标准化程度高的要求进行。
一般来说,固定墩的施工流程包含以下几个环节:1.准备施工前的环境治理,包括清除垃圾物品,落实安全防护措施等。
2.确定施工方案,包括墩身结构、墩的制造和加固等。
3.桩基施工和钢筋混凝土喷浆施工,这些过程能保证固定墩的稳定性和坚固性。
水泥支墩施工方案一、工程概况与目标本工程涉及水泥支墩的施工,主要用于支撑建筑物或构筑物的荷载。
工程目标为确保支墩的稳固性、耐久性和安全性,以满足使用需求。
二、施工材料准备水泥:选用符合国家标准的水泥,确保强度和质量。
骨料:沙、石等骨料应符合设计要求,保证级配合理。
外加剂:根据工程需要选用合适的外加剂,如减水剂、早强剂等。
钢筋:用于增强支墩的承载能力,应符合国家标准。
模板:选用坚固、耐用的模板材料,确保支墩尺寸准确。
三、支墩基础处理清除基础表面杂物,确保平整。
基础如有软弱层,需进行加固处理。
基础应做好排水措施,防止水浸泡。
四、支墩模板制作根据设计图纸制作模板,保证尺寸准确。
模板应坚固、稳定,确保浇筑过程中不变形。
模板接缝应严密,防止漏浆。
五、水泥混合与浇筑按照设计要求的配比进行水泥混合,确保搅拌均匀。
浇筑前应对模板进行检查,确保无杂物、无积水。
浇筑过程中应控制浇筑速度,避免产生裂缝。
浇筑后应及时进行振捣,排除混凝土内部的气泡。
六、支墩养护与保护浇筑完成后应及时进行养护,保持湿润环境。
养护期间应避免外力撞击,确保支墩完整。
养护期满后,应进行防水、防腐等保护措施。
七、质量检测与验收对支墩的尺寸、强度等进行质量检测,确保符合设计要求。
检测过程中发现的问题应及时处理,确保支墩质量。
验收时应提交质量检测报告,经相关部门验收合格后方可投入使用。
八、安全文明施工要求施工现场应设置安全警示标志,确保施工人员和周边人员的安全。
施工人员应佩戴安全帽、防护眼镜等个人防护用品。
施工过程中应保持场地整洁,及时清理废弃物。
夜间施工应采取照明措施,确保施工安全。
本施工方案仅为一般性指导,具体施工过程中应根据实际情况进行调整和完善。
同时,施工过程中应严格遵守国家相关法律法规和安全技术规范,确保施工质量和安全。
支墩施工方案支墩是指在建筑工程中为了支撑某些部位的结构不倒塌而设置的一种工程构筑物。
支墩主要用于桥梁、隧道、地铁等工程中。
支墩的施工方案主要包括以下几个步骤:1.方案设计:根据设计要求和工程条件,确定支墩的类型、形式和尺寸。
支墩的类型主要有墩台墩、墩台柱、三墩柱、墩肩盖梁等。
形式和尺寸的确定需要考虑到对结构的支撑作用,以及施工和维修的便利性。
2.材料准备:根据设计要求,准备材料,包括混凝土、钢筋、模板等。
材料的选择需要考虑到强度、耐久性和施工的便利性。
3.施工准备:对施工现场进行准备工作,包括清理、平整地面、搭建脚手架和安装安全设施等。
施工现场的准备工作对支墩的施工进度和施工质量有重要影响。
4.模板安装:根据设计要求,安装支墩模板。
模板的安装需要保证其平整度和垂直度,以及模板之间的连接牢固性。
模板安装完成后,进行调整和固定,以确保支墩的形状和尺寸满足设计要求。
5.钢筋布置:根据设计要求,进行钢筋的布置。
钢筋的布置要符合混凝土结构的受力要求,以保证支墩的强度和稳定性。
在钢筋布置完成后,需要进行固定和焊接等处理,以保证钢筋与混凝土的粘结性。
6.混凝土浇筑:根据设计要求和施工进度,进行混凝土浇筑。
混凝土的浇筑需要控制浇筑速度和浇筑厚度,以保证混凝土的质量和强度。
同时需要采取振捣和抹平等措施,以确保混凝土的密实性和平整度。
7.养护处理:混凝土浇筑完成后,对支墩进行养护处理。
养护处理包括湿润、覆盖保护和温度控制等。
养护处理对混凝土的强度、耐久性和抗裂性有重要影响,需要严格执行。
8.验收和维护:支墩的施工完成后,进行验收和维护工作。
验收工作包括对支墩的外观、尺寸和质量进行检查,以确保其满足设计要求和规范要求。
维护工作包括对支墩的保养和修复,以保证其长期稳定和安全使用。
总之,支墩的施工方案需要进行充分的设计和准备工作,保证施工过程的质量和安全性。
通过合理的组织和施工措施,可以确保支墩的稳定性和耐久性,从而提高工程的质量和效益。
引言概述:混凝土支墩施工是现代建筑工程中不可或缺的一项技术,其稳定性和耐久性对于工程的安全和持久至关重要。
本文是对混凝土支墩施工技术的探讨与总结,旨在提供关于混凝土支墩施工的详细指导。
正文将分为五个大点进行阐述,每个大点包含59个小点的详细阐述,以全面展示混凝土支墩施工的关键要点和注意事项。
正文内容:一、支墩基础设计与准备阶段1.1地质调查与勘察1.2基础设计原则和要求1.3基础材料的选择与性能要求1.4施工方案的制定与评估1.5地下管道的保护与处理二、施工的前期准备工作2.1施工场地的规划与布置2.2材料的储存和管理2.3施工设备和机械的准备2.4施工人员的资质评估和培训2.5安全措施的制定和实施三、混凝土支墩的施工工艺与步骤3.1基础处理的施工工艺3.2支墩的型腔制作与安装3.3钢筋的浇筑与布置3.4混凝土的搅拌与浇筑3.5支墩的养护与维护四、施工中的质量控制与检测4.1混凝土原材料的质量检测4.2钢筋的验收与检测4.3浇筑质量的控制与检测4.4养护质量的控制与检测4.5施工过程中的质量问题处理与纠正五、混凝土支墩施工的安全与环境保护5.1安全生产的管理与控制5.2施工过程中的安全风险与防范5.3废弃物的处理和回收利用5.4施工对周边环境的保护与修复5.5施工工程的验收与评估总结:通过对混凝土支墩施工技术的详细阐述,本文细致而全面地介绍了混凝土支墩施工过程中的关键要点和注意事项。
在支墩基础设计与准备阶段,需要进行地质调查与勘察,确定基础设计原则和要求,并选择合适的材料。
施工前的准备工作包括场地规划与布置,材料储存和管理,施工设备和机械的准备,以及施工人员的资质评估和培训。
混凝土支墩的施工工艺与步骤包括基础处理、型腔制作与安装、钢筋的浇筑与布置、混凝土的搅拌与浇筑,以及支墩的养护与维护。
质量控制与检测方面,需要进行原材料的质量检测,钢筋的验收与检测,浇筑质量的控制与检测,养护质量的控制与检测,以及处理施工过程中的质量问题。
给河堤工程混凝土支墩工程施工方案一、工程背景河堤工程是指为了保护河流或水体而修筑的固定堤坝,目的在于防止水流泛滥,确保河流安全。
混凝土支墩是河堤工程中的重要组成部分,它们用于支撑和加固堤坝,增加工程的稳定性和安全性。
二、施工准备1. 确定施工区域和范围,进行前期勘测和测量工作,确定支墩的位置和数量;2. 准备施工材料和设备,包括混凝土、钢筋、模板以及施工机械等;3. 制定施工计划和施工方案,明确工程进度和施工步骤;4. 安排施工人员和管理团队,确保施工人员具备相关技能和证书。
三、施工步骤1. 地基处理:清除施工区域内的杂物和表层土壤,确保地基平整和牢固;2. 模板安装:根据设计要求和支墩尺寸,安装合适的模板,并进行调整和固定;3. 钢筋布置:根据设计要求和支墩结构,进行钢筋的剪切和弯曲加工,并按照设计图纸要求进行钢筋的布置;4. 混凝土浇筑:根据施工计划和混凝土的配合比,进行混凝土的搅拌和运输,并进行浇筑,确保混凝土的质量和均匀性;5. 养护处理:混凝土浇筑完成后,进行养护处理,保持适当的湿润和温度,确保混凝土的强度和稳定性;6. 模板拆除:在混凝土达到设计强度后,进行模板的拆除,并进行清理和维护工作。
四、质量安全控制1. 严格按照设计要求和施工规范进行施工,确保支墩的质量;2. 定期进行施工现场检查和质量抽查,发现问题及时整改;3. 加强施工现场安全管理,确保施工人员的人身安全;4. 配备必要的安全防护设备,如安全帽、安全网等,防止意外伤害的发生。
五、环境保护措施1. 遵守当地环境保护法规,确保施工不对环境造成负面影响;2. 做好施工现场的垃圾分类和处理工作,保持施工区域的整洁;3. 合理利用水源资源,减少浪费;4. 防止噪音、震动等对周围环境的扰民行为。
六、总结河堤工程混凝土支墩工程施工方案需要在充分考虑工程质量、施工安全和环境保护的基础上进行制定和实施。
通过合理的施工准备、严格的施工步骤、质量安全控制和环境保护措施,可以确保工程的顺利进行,提高工程质量和安全性。
混凝土支墩施工文档编制序号:[KKIDT-LLE0828-LLETD298-POI08]混凝土支墩施工:土方开挖后在两天内立刻浇注混凝土。
混凝土支墩构造、位置、高程、强度等均应符合设计要求,当滑动支墩和固定墩的混凝土的强度没有达到设计要求时,不得受力。
垫层浇筑完成后,及时施工砼独立基础,由测量员定出基础的中心位置,按图纸尺寸定出各边尺寸。
固定墩采用钢模及钢管加固。
钢筋现场绑扎,并预埋墩的钢筋,预埋钢筋采用钢管支架临时加固。
砼浇筑采用翻斗车输送,人工拌制。
砼振捣采用插入式振捣器,表面由泥工抹平。
1、模板工程立模前在模板表面涂隔离剂,模板采用钢管加固,立模前在基础表面用墨线弹出柱的中心位置,及四边尺寸并将中心点引至柱模上口支架上,用仪器反复纠正、加固,至直模板的垂直度及中心点符合要求为止。
2、钢筋工程钢筋进场后进行抽检送验,合格后按图纸加工。
单片成型后送至工作面进行拼接绑扎。
钢筋骨架形成后,用钢管临时加固,直至模板立模完成。
在钢筋骨架与模板间加砼保护层块,以确保砼保护层的厚度。
3、砼的浇筑固定墩等混凝土施工必须在地基排水良好且无积水情况下浇筑,振捣采用插入式振捣器,振捣时快插慢拔,振捣均匀,禁止漏振。
上层振捣时,振动棒插入下层5cm,每次砼振捣厚度不大于30cm,并保证砼保护层厚度。
砼严格按配合比配料,砼、水泥(散装)过磅称量后,方可放入料斗。
砼养护时间为14d.消防管拆除1、消防管拆除应分段拆除,做到拆除一段清理一段,场地保持畅通,拆除后分别打成捆待运(消防管长度不宜超过3米,方便运输)。
拆除的消防管应根据图纸进行保留或拆除,拆除材料可利用部分进行保护行拆除。
施工时注意轻拿轻放。
要因可能放到指定位置。
2、一般情况下当天拆除后晚上运走,尽可能不给现场留有物品,更不能给拆除现场以外的地方存放物品。
所有块装材料及散装物品均装袋运走。
混凝土固定支墩工程施工设计方案1.结构安全性原则:混凝土固定支墩的设计必须保证其结构的安全性能。
在施工设计过程中,要充分考虑工程的承载力、刚度和稳定性等因素,并根据实际情况进行结构计算和选择合适的材料。
2.施工可行性原则:工程的施工设计必须符合实际施工条件和施工方案的要求。
要充分考虑现场施工条件、材料配送、施工工艺等因素,并综合考虑时间、成本、质量等方面的问题,制定合理的施工计划。
3.质量控制原则:施工设计过程中,要注意质量控制的问题。
要合理选择材料、施工工艺和施工设备,并根据施工单位和监理单位的要求,制定相应的质量控制措施,确保工程质量符合规范要求。
4.经济合理性原则:混凝土固定支墩工程的施工设计应考虑经济合理性问题。
要充分利用现有资源,降低工程成本,提高工程的经济效益。
在设计过程中,要合理选择结构形式、材料类型和施工工艺等,并进行经济性分析和比较。
一、工程概况混凝土固定支墩工程位于XXX路段,是XXX工程的重要组成部分。
该工程主要包括XXX墩、XXX墩和XXX墩等。
支墩高度为XXX,墩身采用XXX方式,墩底为XXX型基础。
工程实施单位为XXX公司,监理单位为XXX公司。
二、施工方案1.材料选用:选择符合国家标准要求的混凝土材料和钢筋材料,并根据混凝土强度等级和墩身结构要求进行合理配比。
2.墩身施工:根据施工单位提供的施工方案,采用逐段浇筑的方式进行墩身施工。
墩身采用模板支撑的方式,墙体采用横竖向两个方向交替施工,保证墩身结构的稳定性和一致性。
施工过程中要做好墩身的质量控制,保证墩身的垂直度和平整度。
3.基础施工:根据设计要求,采用无底板板桩的形式进行基础施工。
施工过程中要注意坑槽的挖掘、地下水的排除和基础土方的处理,保证基础的承载能力和稳定性。
4.钢筋混凝土施工:在墩身施工完成后,根据设计要求进行钢筋混凝土施工。
施工过程中要控制混凝土的配合比、拌和时间和浇注温度,保证混凝土的质量和强度。
同时,要注意墩身结构的一致性和连续性,确保施工质量。
固定墩施工方案范文固定墩是指在建筑物或桥梁基础中设置的固定支撑物,用于支撑、加固和固定结构。
固定墩施工方案是指在进行固定墩施工过程中的具体操作计划,包括施工准备、施工流程、施工方法、实施措施以及施工安全等内容。
下面是一个关于固定墩施工方案的例子,详述了施工过程的步骤和各项措施。
一、施工准备1.确定固定墩的位置,根据设计要求,在中等地势结实的地基上选取适合的位置进行固定墩的施工。
2.调查勘测,确定地基的土质、地下水位等情况,为施工提供参考和决策依据。
3.确定施工的时间和施工队伍,组织人员进行培训和安全教育,保证施工人员具备相应的技术和安全意识。
二、施工流程1.挖掘基坑:根据设计要求和现场实际情况,对固定墩所需的基坑进行挖掘,确保基坑的尺寸和形状满足施工要求。
2.基坑处理:清理基坑内的杂物和泥浆,保证基坑底部平整,确保固定墩的施工质量。
3.砼浇筑:在基坑内设置钢筋骨架,根据设计要求进行砼浇筑,确保固定墩的强度和稳定性。
4.固定墩调整:根据浇筑的固定墩的实际位置,对固定墩进行调整,确保固定墩与结构之间的垂直度和位置精度。
5.固定墩的固定:使用螺栓或焊接等方法,将固定墩与结构进行固定,确保固定墩与结构之间的连接牢固可靠。
三、施工方法1.砼浇筑方法:可以采用自卸货车运输、泵送砼等方式进行砼的浇筑,确保施工效率和质量。
2.固定墩调整方法:可以使用调整装置、液压千斤顶等工具进行固定墩的调整,确保固定墩的位置精度。
3.固定方法:可以使用螺栓、焊接等方式将固定墩与结构进行固定,确保固定墩与结构之间的连接牢固可靠。
四、实施措施1.施工期间严格按照施工方案进行施工,注意安全措施,确保施工过程的安全性和质量。
2.定期检查基坑的排水情况,保证基坑内无积水和泥浆,确保固定墩的施工质量。
3.检查固定墩的位置和调整情况,确保固定墩与结构之间的垂直度和位置精度。
4.检查固定墩的固定情况,确保固定墩与结构之间的连接牢固可靠,不会因为外力影响而产生位移或松动。
固定墩施工方案一、设计做法(一)设计工艺做法(二)设计结构做法二、供热直埋热力管道固定墩设计 (一)管道对固定墩和固定支架的作用1、管道对固定墩、固定支架的作用力应包括下列三个力: (1)管道热胀冷缩受到土壤约束产生的作用力; (2)内压产生的不平衡力;(3)活动端位移产生的作用力。
2、管道作用于固定墩、固定支架两侧作用力的合成应遵循下列原则: (1)合成力应是其两侧管道单侧作用力的矢量和;(2)根据两侧管段摩擦力下降造成的轴向力变化的差异,应按最不利情况进行合成;(3)两侧管段由热胀受约束引起的作用力和活动端作用力的合力相互抵消时,荷载较小方向力应乘以0.8的抵消系数;(4)当两侧管段均为锚固段时,抵消系数应取0.9; (5)两侧内压不平衡力的抵消系数应取1.0。
3、固定墩、固定支架承受的推力可按“固定墩和固定支架承受的推力计算”所列公式计算或采用计算不同摩擦力工况下两侧推力(考虑抵消系数)最大差值的方法确定。
4、当允许固定墩微量位移时,固定墩承受的推力减小值应按下列公式确定 : (1)一端为锚固段,另一端为过渡段:A E F l T ⨯⨯⨯'∆='min 2式中:T '——固定墩承受的推力减小值(kN ); l '∆——固定墩微量位移量(m ),可取5mm ~20mm ; m in F ——单位长度最小摩擦力(N/m ); E ——钢材的弹性模量(MPa ); A ——工作管管壁的横截面积(m 2)。
(2)当两端均为过渡段A E F l T ⨯⨯⨯'∆='min 22 (二)固定墩结构1、固定墩应进行抗滑移和抗倾覆的稳定性验算。
(1)抗滑移验算可按下式计算: ≥式中:K ——抗滑移系数;TE f f f E K K a p s ++++⨯=3213.1s K ——被动土压力折减系数,无位移取0.8~0.9;小位移取0.4~0.7; p E ——被动土压力(N );a E ——主动土压力(N );f 1、f 2、f 3 ——固定墩底面、侧面及顶面与土壤的摩擦力(N ); T ——固定墩承受的推力(N )。

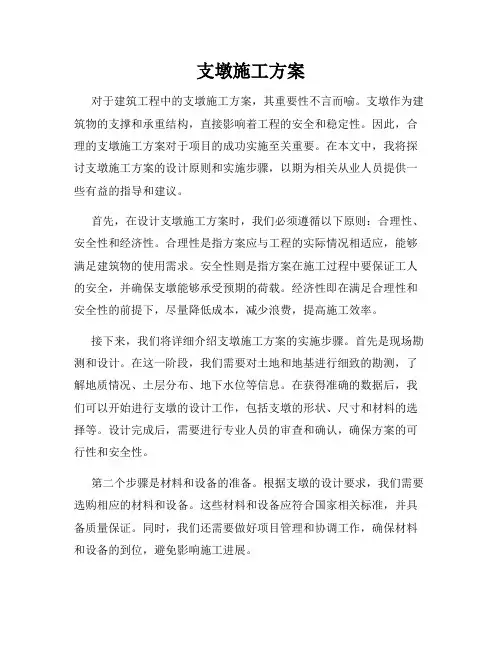

支墩施工方案对于建筑工程中的支墩施工方案,其重要性不言而喻。
支墩作为建筑物的支撑和承重结构,直接影响着工程的安全和稳定性。
因此,合理的支墩施工方案对于项目的成功实施至关重要。
在本文中,我将探讨支墩施工方案的设计原则和实施步骤,以期为相关从业人员提供一些有益的指导和建议。
首先,在设计支墩施工方案时,我们必须遵循以下原则:合理性、安全性和经济性。
合理性是指方案应与工程的实际情况相适应,能够满足建筑物的使用需求。
安全性则是指方案在施工过程中要保证工人的安全,并确保支墩能够承受预期的荷载。
经济性即在满足合理性和安全性的前提下,尽量降低成本,减少浪费,提高施工效率。
接下来,我们将详细介绍支墩施工方案的实施步骤。
首先是现场勘测和设计。
在这一阶段,我们需要对土地和地基进行细致的勘测,了解地质情况、土层分布、地下水位等信息。
在获得准确的数据后,我们可以开始进行支墩的设计工作,包括支墩的形状、尺寸和材料的选择等。
设计完成后,需要进行专业人员的审查和确认,确保方案的可行性和安全性。
第二个步骤是材料和设备的准备。
根据支墩的设计要求,我们需要选购相应的材料和设备。
这些材料和设备应符合国家相关标准,并具备质量保证。
同时,我们还需要做好项目管理和协调工作,确保材料和设备的到位,避免影响施工进展。
第三个步骤是施工工艺。
在具体的施工过程中,我们需要按照设计方案进行操作。
首先是起浆灌注,将混凝土浆料灌注到支墩的基础部分,以增加地基承载能力。
然后进行模板安装,根据设计要求搭建支墩的模板,以保证支墩的形状和尺寸的准确性。
接下来是钢筋绑扎和混凝土浇筑,将钢筋按照设计要求绑扎,并进行混凝土的浇筑。
最后是养护工作,保持适当的湿度和温度,确保混凝土的强度和稳定性。
最后一个步骤是质量检验和验收。
在施工完成后,我们需要对支墩进行质量检验。
这包括支墩的尺寸、强度和表面质量的检测。
如果发现问题,我们需要及时进行修复和整改。
经过质量检验合格后,我们可以进行最终的验收工作,确保支墩的施工符合设计要求和相关标准。

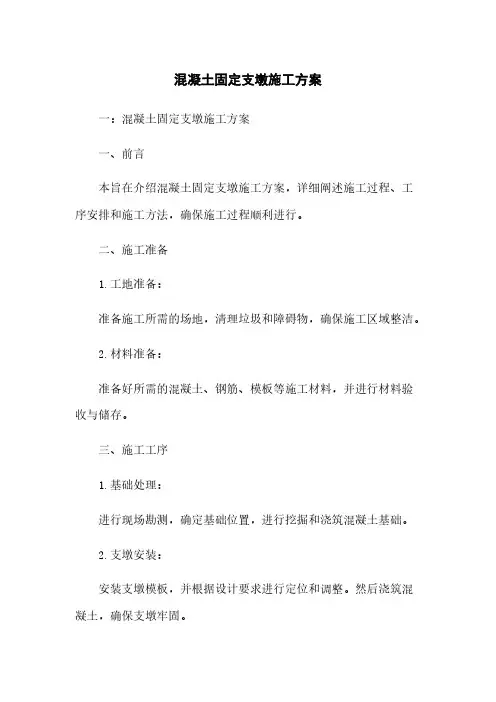

混凝土固定支墩施工方案一:混凝土固定支墩施工方案一、前言本旨在介绍混凝土固定支墩施工方案,详细阐述施工过程、工序安排和施工方法,确保施工过程顺利进行。
二、施工准备1.工地准备:准备施工所需的场地,清理垃圾和障碍物,确保施工区域整洁。
2.材料准备:准备好所需的混凝土、钢筋、模板等施工材料,并进行材料验收与储存。
三、施工工序1.基础处理:进行现场勘测,确定基础位置,进行挖掘和浇筑混凝土基础。
2.支墩安装:安装支墩模板,并根据设计要求进行定位和调整。
然后浇筑混凝土,确保支墩牢固。
3.梁柱浇筑:按照设计要求设置梁柱模板,进行钢筋绑扎,并进行混凝土浇筑。
4.墩台施工:根据设计要求进行墩台模板的搭建,进行墩台钢筋绑扎和混凝土浇筑。
5.验收与整理:检查施工质量,确保符合规范。
清理现场,准备后续工序。
四、施工方法1.基础处理:挖掘基础位置,清理基础底部,浇筑坚实的混凝土基础。
2.支墩安装:搭建支墩模板,确保支墩位置准确。
根据支墩尺寸和设计要求进行混凝土浇筑。
3.梁柱浇筑:设置梁柱模板,进行钢筋绑扎,根据设计要求进行混凝土浇筑。
4.墩台施工:搭建墩台模板,进行钢筋绑扎,按照设计要求进行混凝土浇筑。
5.验收与整理:进行施工质量验收,检查支墩、梁柱、墩台的结构牢固性和尺寸符合程度。
清理施工现场。
五、附件列表1.施工图纸2.混凝土材料合格证明3.施工队伍安全证书六、法律名词及注释1.施工图纸:根据设计要求绘制的施工场地图纸。
2.混凝土材料合格证明:由供应商出具的混凝土材料质量合格证明文件。
3.施工队伍安全证书:施工队伍成员持有的关于施工安全的合格证明。
二:混凝土固定支墩施工方案一、引言本旨在提供混凝土固定支墩施工方案的详细指导,确保施工过程安全高效。
二、施工准备1.工地准备:清理工地,确保施工区域整洁,清除障碍物。
2.材料准备:准备好混凝土、钢筋、水泥等施工材料,并进行质量检查。
三、施工工序1.基础处理:对施工现场进行勘测,挖掘基础,浇筑混凝土。
钢管混凝土支墩施工方案1. 引言钢管混凝土支墩是公路、铁路、高速公路等工程中经常用到的一种支撑结构,可以用于梁、桥、高架、隧道等建筑物的支撑和加固。
本文档将介绍钢管混凝土支墩的施工方案,并提供相关的施工流程和注意事项。
2. 施工准备在进行钢管混凝土支墩施工前,需要进行一些准备工作,包括但不限于以下几个方面:•确定支墩的设计方案和结构参数;•选购合适的钢管和混凝土;•制定施工计划,确定施工队伍和工期;•安排所需的施工设备和材料;•组织牵引、运输和堆放钢管;•确保现场安全,并做好施工现场的防护措施。
3. 施工流程3.1 准备工作在施工现场搭建临时工棚和办公区,安排施工设备和材料的堆放。
同时,对施工现场进行安全检查,并确保施工人员具备相关的安全防护措施。
3.2 钢管的安装根据设计方案,确定钢管的尺寸和数量,并进行预处理,包括切割、焊接等工艺。
然后,将钢管按照设计要求进行精确定位和固定,确保钢管的垂直度和稳定性。
钢管的安装过程中,需注意保护管内外表面,避免影响钢管的使用寿命。
3.3 混凝土的浇筑混凝土的配制应根据设计要求进行,同时考虑现场环境和施工条件的影响。
在混凝土浇筑前,需进行模板的安装和调整,确保模板的稳定性和密闭性。
然后,将混凝土按照设计要求进行浇筑,注意浇筑的均匀性和充实度。
浇筑完毕后,对混凝土进行养护,保证其达到设计强度。
3.4 后续工作在钢管混凝土支墩施工完成后,需进行相关的验收工作。
对支墩的尺寸、垂直度、稳定性等进行检查,确保其符合设计要求和相关标准。
同时,对施工过程中产生的废料和垃圾进行清理和处理,恢复施工现场的整洁和环境。
4. 注意事项在钢管混凝土支墩的施工中,需要注意以下几点:•严格按照设计方案进行施工,确保施工质量和安全性;•定期对施工现场进行安全检查,确保施工人员的安全;•钢管的安装和混凝土的浇筑应按照施工工艺要求进行,保证施工质量;•注意对施工现场的环境保护,合理利用资源,避免环境污染;•在施工过程中注意工序的协调和管理,提高施工效率。
固定墩施工方案
在桥梁、隧道和高架等工程建设中,固定墩是起到支撑和固定结构的作用,是非常重要的一部分。
固定墩的施工方案应该合理、安全、高效,下面将介绍一种固定墩施工方案。
现场准备工作
1.确定基础位置:根据设计要求和实地勘测结果,确定固定墩的准确
位置,标记清晰。
2.清理场地:清理施工场地,确保场地平整、无障碍物。
3.准备材料和设备:准备好所需的混凝土、钢筋等材料,以及混凝土
浇筑设备。
固定墩施工步骤
1.基础挖掘:按照设计要求,对固定墩的基础进行挖掘,确保基础坚
固、符合设计要求。
2.钢筋加工和安装:根据设计图纸进行钢筋加工,然后将钢筋按照要
求安装在固定墩的位置。
3.模板制作和安装:根据设计要求制作模板,然后安装在固定墩的钢
筋上。
4.混凝土浇筑:将预先准备好的混凝土倒入模板中,确保混凝土的质
量和充实度。
5.养护和后续处理:混凝土浇筑完成后,进行必要的养护工作,确保
固定墩的质量。
待混凝土充分凝固后,进行后续的处理工作。
注意事项
1.安全第一:施工过程中要注意安全,严格按照相关规定进行操作,
确保施工人员的安全。
2.质量保证:保证混凝土浇筑质量,避免出现裂缝和空鼓等问题。
3.施工环境:保持施工现场整洁,确保施工环境良好,有利于施工进
展。
4.合理利用资源:合理使用材料和设备,避免浪费,提高施工效率。
以上就是固定墩施工方案的详细介绍,希望能对相关工程建设提供一定的参考和指导。
钢筋混凝土支墩施工介绍本文档介绍了钢筋混凝土支墩的施工步骤和注意事项。
钢筋混凝土支墩是一种常用的建筑结构,用于支撑桥梁、隧道或其他需要支撑的工程。
施工步骤以下是钢筋混凝土支墩施工的基本步骤:1. 地基准备:清理施工区域,确保地基平整并具备足够的承重能力。
2. 模板安装:根据设计要求,安装合适尺寸和形状的支墩模板。
模板应牢固稳定,以确保混凝土能够按照设计要求浇筑。
3. 钢筋制作:根据设计要求,制作合适尺寸和数量的钢筋笼。
4. 钢筋安装:将钢筋笼放置在模板内,并使用支撑物使其保持正确的位置和姿态。
确保钢筋的覆盖层符合设计要求。
5. 混凝土浇筑:将预制混凝土或现场调配的混凝土倒入模板内,确保充分浇筑,并通过振捣来排除空气和保证混凝土的密实性。
6. 养护:混凝土浇筑完成后,需要进行养护以确保其坚固性和耐久性。
根据设计要求,进行适当的养护时间和方式。
注意事项在钢筋混凝土支墩施工过程中,需要注意以下事项:1. 严格按照设计要求进行施工,包括支墩尺寸、模板规格、钢筋数量和位置等。
2. 模板和支撑物应牢固可靠,以确保施工过程中不出现偏移或倒塌。
3. 钢筋应按照设计要求制作和安装,并确保钢筋的覆盖层符合设计要求。
4. 混凝土浇筑前,应检查模板内部是否有杂物,以及钢筋笼是否正确放置。
5. 混凝土浇筑完成后,应及时进行养护,避免混凝土的龟裂和表面破损。
注意事项的严格执行可以确保钢筋混凝土支墩的施工质量和安全性。
结论钢筋混凝土支墩的施工是一项重要的工程,需要严格遵守设计要求和施工规范。
通过正确的施工步骤和注意事项,可以确保钢筋混凝土支墩的稳定性和耐久性,从而为工程安全提供保障。
给水管道工程混凝土支墩工程施工方案一、施工准备(一)作业条件1、确定支墩准确位置,支墩位置详见施工图,主管廊及相关路口的支墩采用混凝土材质,支管廊中的支墩采用砖砌材质。
混凝土支墩应表面平整、密实;砖砌支墩应灰缝饱满,无通缝现象,其表面抹灰应平整、密实,支墩支承面与管道外壁接触紧密,无松动、滑移现象。
2、有混凝土配合比通知单、准备好试验用工器具。
(二)材料要求1、C15商品混凝土2、水泥:水泥品种、强度等级应根据设计要求确定,质量符合现行水泥标准。
3、砂、石子:根据结构尺寸、钢筋密度、混凝土施工工艺、混凝土强度等级的要求确定石子粒径、砂子细度。
砂、石质量符合现行标准要求。
4、水:自来水或不含有害物质的洁净水。
5、外加剂:根据施工组织设计要求,确定是否采用外加剂。
外加剂必须经试验合格后,方可在工程上使用。
6、掺合料:根据施工组织设计要求,确定是否采用掺合料。
质量符合现行标准要求。
7、钢筋:钢筋的级别、规格必须符合设计要求,质量符合现行标准要求。
钢筋表面应保持清洁,无锈蚀和油污。
8、脱模剂:水质隔离剂。
(三)施工机具磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、串桶或溜槽、钢筋加工机械等。
二、工艺流程定位清理→钢筋绑扎→清理→支模板→清理→商品混凝土浇注→混凝土振捣→混凝土找平→混凝土养护→模板拆除三、操作工艺(一)定位根据图纸及现场实际情况定位支墩的准确位置,标准段支墩间距为4m或6m,非标准段见详图。
(二)钢筋绑扎钢筋采用HPB300和HRB400,植筋根据支墩位于平板或斜板、管中心标高至底板顶标高距离H大小确定植筋规格,钢筋保护层厚度为30mm。
表面弹线进行钢筋绑扎,钢筋绑扎不允许漏扣,柱插筋弯钩部分必须与底板筋成45°绑扎,连接点处必须全部绑扎,距底板5cm处绑扎第一个箍筋,距基础顶5cm处绑扎最后一道箍筋,作为标高控制筋及定位筋,柱插筋最上部再绑扎一道定位筋,上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定,然后绑扎剩余箍筋,保证柱插筋不变形走样,两道定位筋在基础混凝±浇完后,必须进行更换。
混凝土支墩施工:
土方开挖后在两天内立刻浇注混凝土;
混凝土支墩构造、位置、高程、强度等均应符合设计要求,当滑动支墩和固定墩的混凝土的强度没有达到设计要求时,不得受力;
垫层浇筑完成后,及时施工砼独立基础,由测量员定出基础的中心位置,按图纸尺寸定出各边尺寸;固定墩采用钢模及钢管加固;钢筋现场绑扎,并预埋墩的钢筋,预埋钢筋采用钢管支架临时加固;砼浇筑采用翻斗车输送,人工拌制;砼振捣采用插入式振捣器,表面由泥工抹平;
1、模板工程
立模前在模板表面涂隔离剂,模板采用钢管加固,立模前在基础表面用墨线弹出柱的中心位置,及四边尺寸并将中心点引至柱模上口支架上,用仪器反复纠正、加固,至直模板的垂直度及中心点符合要求为止;
2、钢筋工程
钢筋进场后进行抽检送验,合格后按图纸加工;单片成型后送至工作面进行拼接绑扎;
钢筋骨架形成后,用钢管临时加固,直至模板立模完成;在钢筋骨架与模板间加砼保护层块,以确保砼保护层的厚度;
3、砼的浇筑
固定墩等混凝土施工必须在地基排水良好且无积水情况下浇筑,振捣采用插入式振捣器,振捣时快插慢拔,振捣均匀,禁止漏振; 上层振捣时,振动棒插入下层5cm,每次砼振捣厚度不大于30cm,并保证砼保护层厚度;
砼严格按配合比配料,砼、水泥散装过磅称量后,方可放入料斗;砼养护
时间为14d.
消防管拆除
1、消防管拆除应分段拆除,做到拆除一段清理一段,场地保持畅通,拆除后分别打
成捆待运消防管长度不宜超过3米,方便运输;拆除的消防管应根据图纸进行保留或拆除,拆除材料可利用部分进行保护行拆除;施工时注意轻拿轻放;要因可能放到指定位置;
2、一般情况下当天拆除后晚上运走,尽可能不给现场留有物品,更不能给拆除现
场以外的地方存放物品;所有块装材料及散装物品均装袋运走;。
给水管道工程混凝土支墩工程施工方案一、施工准备(一)作业条件1、确定支墩准确位置,支墩位置详见施工图,主管廊及相关路口的支墩采用混凝土材质,支管廊中的支墩采用砖砌材质。
混凝土支墩应表面平整、密实;砖砌支墩应灰缝饱满,无通缝现象,其表面抹灰应平整、密实,支墩支承面与管道外壁接触紧密,无松动、滑移现象。
2、有混凝土配合比通知单、准备好试验用工器具。
(二)材料要求1、C15商品混凝土2、水泥:水泥品种、强度等级应根据设计要求确定,质量符合现行水泥标准。
3、砂、石子:根据结构尺寸、钢筋密度、混凝土施工工艺、混凝土强度等级的要求确定石子粒径、砂子细度。
砂、石质量符合现行标准要求。
4、水:自来水或不含有害物质的洁净水。
5、外加剂:根据施工组织设计要求,确定是否采用外加剂。
外加剂必须经试验合格后,方可在工程上使用。
6、掺合料:根据施工组织设计要求,确定是否采用掺合料。
质量符合现行标准要求。
7、钢筋:钢筋的级别、规格必须符合设计要求,质量符合现行标准要求。
钢筋表面应保持清洁,无锈蚀和油污。
8、脱模剂:水质隔离剂。
(三)施工机具磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、串桶或溜槽、钢筋加工机械等。
二、工艺流程定位清理→钢筋绑扎→清理→支模板→清理→商品混凝土浇注→混凝土振捣→混凝土找平→混凝土养护→模板拆除三、操作工艺(一)定位根据图纸及现场实际情况定位支墩的准确位置,标准段支墩间距为4m或6m,非标准段见详图。
(二)钢筋绑扎钢筋采用HPB300和HRB400,植筋根据支墩位于平板或斜板、管中心标高至底板顶标高距离H大小确定植筋规格,钢筋保护层厚度为30mm。
表面弹线进行钢筋绑扎,钢筋绑扎不允许漏扣,柱插筋弯钩部分必须与底板筋成45°绑扎,连接点处必须全部绑扎,距底板5cm处绑扎第一个箍筋,距基础顶5cm处绑扎最后一道箍筋,作为标高控制筋及定位筋,柱插筋最上部再绑扎一道定位筋,上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定,然后绑扎剩余箍筋,保证柱插筋不变形走样,两道定位筋在基础混凝±浇完后,必须进行更换。
锦州电厂水源置换工程毛石砼支墩、护坡及阀门砌筑工程施工方案工程名称:锦州电厂水源置换工程施工单位:锦州市自来水工程公司日期:二O一二年十一月三日目录一、工程概况-----------------------------------------------31.1概况------------------------------------------------31.2水文地质情况----------------------------------------31.3工程方案的确定-------------------------------------3 二、施工准备-----------------------------------------------42.1现场准备-------------------------------------------4 2.2支墩及井室砌筑工程严格按照设计规范、标准图集施工---4三、施工顺序及施工计划-------------------------------------4四、主要施工方法-------------------------------------------44.1阀门井及排气井施工方案-----------------------------5 4.1.1施工机械的选择--------------------------------54.1.2基坑开挖--------------------------------------54.1.3基坑清理--------------------------------------54.1.4堆土------------------------------------------54.1.5基坑基础防沉措施------------------------------54.1.5.1井底抛石------------------------------------64.1.6阀门井基坑的支护-------------------------------64.1.7局部固定---------------------------------------74.1.8基坑降水措施-----------------------------------74.1.9基坑强排水拟投入的主要施工机械设备-------------94.1.10井室防水措施----------------------------------94.1.11钢筋工程-------------------------------------94.1.11.1钢筋制作--------------------------------104.1.10.2钢筋安装--------------------------------104.1.12模板工程-------------------------------------104.1.13阀门井及排气井施工作业桩号位置---------------10 4.2转点及水平支墩施工方案----------------------------------11 4.2.1施工作业地点----------------------------------114.2.2砼搅拌及运输----------------------------------114.2.3基坑开挖--------------------------------------124.2.4基坑清理--------------------------------------124.2.5堆土------------------------------------------124.2.6基坑防护措施----------------------------------124.2.7基坑降水措施-----------------------------------13 4.2.8基坑强排水拟投入的主要施工机械设备------------144.2.9砌筑工程工期----------------------------------144.2.10毛石砼支墩及水平压墩工程量-------------------144.2.11阀门井及排气井施工作业桩号位置---------------16五、毛石护坡砌筑工程----------------------------------------17六、工程质量组织措施-----------------------------------------18七、施工进度保证措施----------------------------------------18八、安全生产文明施工组织措施--------------------------------18毛石砼支墩施工方案一、工程概况1.1概况工程名称:锦州市电厂水源置换工程。
工程内容:转点毛石支墩、水平支墩砌筑及井室砌筑工程等。
工程地点:凌海市大业乡至锦州市百官村1.2水文地质情况八角台水厂0+020至河西村桩号5+840及小业村桩号9+900至百股水厂两处施工段:地势低洼,地下水位埋深较浅,现场实测沟槽开挖至自然地面以下0.5m-1.5m时,可见地下水溢出,向下进入地下含水淤泥层,向下可能遇见粉土层。
河西村桩号5+840施工段至小业村桩号9+900施工段:地势多为山区,地下以岩石为主,现场实测地面以下0.2m-0.4m既可见岩石层。
1.3工程方案的确定基坑开挖后,有地下水作业的支墩、护坡及井室,在水饱和的情况下淤泥或细粉质土层流动性强,尤其细粉质土层此类土质与水混成一体后至使水泵无法正常排水。
另外,地下水压把土体不断抬起,给作业坑的开挖和井室、支墩及护坡的砌筑造成及大的困难。
故拟采取机械配合人工大开挖、打桩围堰档土、基坑底(支墩、井室)抛石、局部固定的施工方案。
另外,砌筑工程在进入冬季时开始,给施工带诸多不便为保证工程质量,施工单位已采取多项防护及保温措施,包括添加防冻剂、找强剂和对裸露部分掩盖塑料薄膜等。
二、施工准备2.1现场准备1、土方工程开工前,根据施工图纸测放基槽开挖线。
2、组织有关技术人员熟悉图纸,了解各部分尺寸和做法。
3、了解施工现场状况,布置施工平面。
4、根据进度计划编制材料进场计划,组织施工力量,做好材料、成品、半成品的加工订货及进场工作。
5、施工前做好各级技术交底,尤其是对工程的特殊性及技术质量要求要详细交底,严格按图纸及规范要求施工。
2.2支墩及井室砌筑工程严格按照设计规范、标准图集施工:1、排气井按照国标集05S502 54-59;2、转点支墩按照国标集10S505-31;3、阀门井按照国标集05S502-27;三、施工顺序及施工计划工顺程序:基坑水位线以上土方开挖(自然地面以下约0.5m-1.5m)—打钢管桩支护—基坑剩余土方开挖及围堰(水位以下至基坑底约1.5m-5m)—基坑降水—清理基底—基坑处理(砼砂浆垫层或抛毛石处理)四、主要施工方法本方案主要以有地下水基坑做为施工描述重点,无水基坑则以图集为了施工标准。
根据施工现场实地勘察,锦州市电厂水源置换工程有两个整体施工段地下水位较浅,基坑开挖时如遇地下水应充分考虑采用支护及降水措施。
即土方开挖至自然地面以下约1.5-2m时应采取支护或草袋围堰的措施,以防止基坑四周的土方塌陷。
4.1阀门井及排气井施工方案阀门井及排气井依据标准图集05S502执行,且阀门井内径2.4m,排气井内径 1.6m。
由于地下水使开挖后的淤泥或细粉土质的承载力不足,根据现场实际情况采用抛毛石并灌浆(M100)后上浇筑C15砼垫层的施工方式对4.1.1施工机械的选择因基坑深度多处超过4m,切作业面较大并涉及二次倒运,因此准备采用2台360挖掘机进行土石方的开挖作业。
4.1.2基坑开挖基础开挖准备采用机械大开槽方式。
且土方必须分层进行,每层开挖深度不得大于 1.0m,当遇到砂层或进入地下含水层时,必须对开挖深度进行调整,按要求挖至设计标高,基础土质为粘土,挖方放坡比例暂定为1:0.5,因边坡土质不良,适当放宽。
阀门井及排气井土方开挖量:B*L*H*1处=8.5m*8m*4.7m*1处=319.6m3/处;4.1.3基坑清理待基坑土方开挖后,基底的松散土、淤泥等要及时清除,并保持槽底平整,清理基坑底泥方采用机械配合人工的方式进行。
阀门井及排气井每处人工清基坑底泥方:B*L*H*1处=8.5m*8.5m*0.3m*1处=21.675m3/处;4.1.4堆土挖基坑土方时,堆土高度不宜超过 1.5m,且距槽口边不宜小于 1.5m。
在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离,离槽边距离不得小于1.2m,施工机具设备停放离沟槽距离不得小于1.5m。
如图3-3所示。
每处阀门井及排气井需要挖掘机二次倒运基坑土方:B*L*H=8.5m*8.5m*3m=216.75m3;4.1.5基坑基础防沉措施当阀门井及排气井基坑形成后,因地下水位在自然地面下0.5米处,1.2米以下土质为细粉质土,基坑形成后因地下水长时间浸泡,坑坡极易造成塌方及沉降,因此,应该充分考虑支护或围堰措施。
4.1.5.1井底抛石为防止地下水压把土体不断抬起,井底抛入粒径不小于300cm的毛石,长8.5米,宽8.5米,厚1.0米后灌浆。
在毛石垫层以上铺设100mm的C15现浇砼垫层,起到阻滞土体,便于排水,之后再垫层上绑扎钢筋按标准图集砌筑井室4.1.5.2垫层与碎石接触面用朔料布三层使垫层混凝土与地下水分离,确保垫层混凝土的硬化时间和强度。
形式图1-1所示:C20钢筋砼井室底座C15砼现浇垫层H=0.1-0.2m毛石M100砼灌浆H=0.3-0.5m图1-14.1.6阀门井基坑的支护基坑分层开挖自有水时,打桩围堰档土以阀门井为中心,在基坑两侧约处打支护桩,桩与桩间隔约0.4m,桩与桩缝隙用30cm厚木板设置在桩的外侧,高1.2m。
支护采用的木桩,直径不应小于10cm,长度不应小于4m。
桩与管接触处和四角处支护桩的间隔应加密,间距0.2m。
形式图2-2所示:图2-24.1.7局部固定为防止以铺设的管道下降,用麻丝袋装225号水泥整袋在管底及两侧垒成八字形,水泥遇水后硬化,能有效的防止管线的沉降和位移。
八字垒四层分为6、5、4、2袋,井室外一边一处。
4.1.8基坑降水措施在基坑内开挖2个以上集水作业坑,采用水泵对基坑内的积水进行强排出,并在沟基坑四周开挖阻水边沟或堆土,以防止排出的积水回流进基坑。
如图3-3及4-4所示。
