重庆建筑大学一九九○年硕士研究生入学考试试题考试科目:建筑构造一、是非题:(是画∨、非画×)(共10分,每小题2分)1.平开门使用方法灵活,是最常用的一种开启方式。
()2.由于板条抹灰隔墙比砖砌隔墙的自重轻,故前者的隔声性能优于后者。
()3.积雪深度越大的地区,屋面坡度越应小些。
()4.工业化专用建筑体系比通用建筑体系具有更多的优点,是今后的发展方向。
()5.大理石地面常用混凝土或三合土做垫层材料。
()二、填空题:(共10分,每小题2分)1.不上人的油毡屋面常用______作保护层,而上人的油毡屋面常用______、______等作保护层。
2.楼梯扶手高度通常是______米。
3.钢筋混凝土井字楼板常用于______、______等场合。
4.高层建筑承重结构形式主要有______、______、______、______等几种。
5.大跨度建筑屋顶结构形式主要有______、______、______、______等几种。
三、选择题:(将正确答案代号填入____内)(共10分,每小题2分)1.房屋的变形缝包括:____A.温度缝B.分格缝C.沉降缝D.分仓缝E.抗震缝2.天然大理石墙面的装饰效果好,通常用于:____A.外墙面B.办公室内墙面C.门厅内墙面D.卧室内墙面E.卫生间内墙面3.按顺序标出坡屋顶中有屋面板的构造做法:____A.平瓦B.椽条C.挂瓦条D.檩条E.屋面板F.油毡G.顺水条4.平屋顶的隔热降温措施有:____A.吊顶B.蓄水C.铺油毡D.铺架空板E.种植5.影响屋面排水坡度大小的因素有:____A.降雨量B.檐口高度C.是否设隔离层D.屋面防水材料的尺寸大小E.结构找坡四、简答题:(共40分,每小题8分)1.简述墙面装修的作用2.在砖混结构中,预制钢筋混凝土楼梯梯段的支承方式通常有哪三种?其优缺点是什么?3.楼板设计的要求有哪些?4.试比较油毡屋面、刚性屋面及金属屋面的优缺点及适用范围。

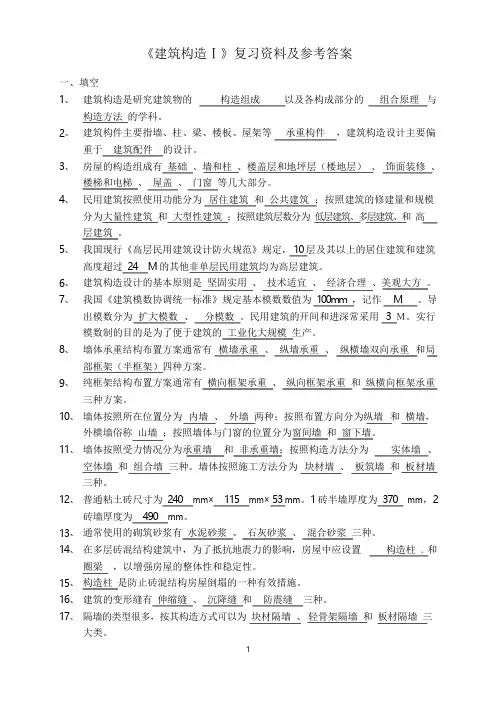

《建筑构造Ⅰ》复习资料及参考答案一、填空1、建筑构造是研究建筑物的构造组成以及各构成部分的组合原理与构造方法的学科。
2、建筑构件主要指墙、柱、梁、楼板、屋架等承重构件,建筑构造设计主要偏重于建筑配件的设计。
3、房屋的构造组成有基础、墙和柱、楼盖层和地坪层(楼地层)、饰面装修、楼梯和电梯、屋盖、门窗等几大部分。
4、民用建筑按照使用功能分为居住建筑和公共建筑;按照建筑的修建量和规模分为大量性建筑和大型性建筑;按照建筑层数分为低层建筑、多层建筑、和高层建筑。
5、我国现行《高层民用建筑设计防火规范》规定,10层及其以上的居住建筑和建筑高度超过24M的其他非单层民用建筑均为高层建筑。
6、建筑构造设计的基本原则是坚固实用、技术适宜、经济合理、美观大方。
7、我国《建筑模数协调统一标准》规定基本模数数值为100mm,记作M。
导出模数分为扩大模数、分模数。
民用建筑的开间和进深常采用3M。
实行模数制的目的是为了便于建筑的工业化大规模生产。
8、墙体承重结构布置方案通常有横墙承重、纵墙承重、纵横墙双向承重和局部框架(半框架)四种方案。
9、纯框架结构布置方案通常有横向框架承重、纵向框架承重和纵横向框架承重三种方案。
10、墙体按照所在位置分为内墙、外墙两种;按照布置方向分为纵墙和横墙,外横墙俗称山墙;按照墙体与门窗的位置分为窗间墙和窗下墙。
11、墙体按照受力情况分为承重墙和非承重墙;按照构造方法分为实体墙、空体墙和组合墙三种。
墙体按照施工方法分为块材墙、板筑墙和板材墙三种。
12、普通粘土砖尺寸为240mm×115mm×53mm。
1砖半墙厚度为370mm,2砖墙厚度为490mm。
13、通常使用的砌筑砂浆有水泥砂浆、石灰砂浆、混合砂浆三种。
14、在多层砖混结构建筑中,为了抵抗地震力的影响,房屋中应设置构造柱和圈梁,以增强房屋的整体性和稳定性。
15、构造柱是防止砖混结构房屋倒塌的一种有效措施。
16、建筑的变形缝有伸缩缝、沉降缝和防震缝三种。
抹灰的类别装饰抹灰的种类较多,其底层的做法基本相同的水泥砂浆打底),其面层可为水刷石、水磨石、斩假石、干黏石、假面砖、仿石和彩色抹灰等。
涂刷类墙面装修是利用各种涂料涂敷于墙体基层表面而形成完整牢固的保护膜,起到对墙体保护、装饰作用的装修做法。
涂料分为有机涂料和无机涂料两类。
建筑内外墙面用涂料做饰面是最简便的一个装修方式,具有材料来源广、造价低、操作简单、省工料、工期短、自重轻、维修更新方便等优点,是目前很有发展前途的装修类型。
四、贴面类墙面装修贴面类墙面装修是利用各种天然石板或人造板、块,通过绑、挂或直接粘贴等方法对墙面进行的装修处理。
此种饰面具有耐久、施工方便、质量高、装饰效果好、易清洗等优点。
常用的贴面材料有瓷砖、面砖、锦砖和预制水刷石、水磨石板以及花岗岩、大理石等天然石板。
一般把质感细腻的瓷砖、大理石板等作为内墙装修材料,而把质感粗犷、耐蚀性好的面砖、锦砖、花岗岩板等作为外墙装修材料。
(1)瓷砖。
瓷砖是用优质陶土烧制成的一种内墙贴面材料,表面挂釉,具有吸水率低、色彩稳定、表面光洁美观、易于清洗等优点。
一般用于厨房、浴室、卫生间、医院手术室等处的墙裙、墙面和池槽面层。
(2)面砖。
面砖多数是以陶土为原料,经加工成型、煅烧制成的一种贴面材料,分挂釉和不挂釉、光面和带各种纹理饰面等不同类型。
面砖质地坚固、防冻、耐蚀,色彩和规格多种多样,常用于内外墙面装修。
(3)锦砖。
锦砖又称为马赛克。
陶瓷锦砖是以优质陶土烧制而成的小块瓷砖,常用做地面装修,也可用于外墙装修。
玻璃马赛克是一种半透明的玻璃质饰面材料,质地硬,色调柔和典雅,性能稳定,可组成各种花饰,且具有耐热、耐寒、耐蚀、不龟裂、光滑、自洁、不褪色、造价低等优点。
(4)天然石板。
常见的天然石板有大理石板、花岗岩板等,具有强度高、结构致密、色彩丰富、不易被污染等优点,但加工复杂,要求较高,价格昂贵,属于高级装修饰面材料。
(5)人造石板。
人造石板具有天然石板的花纹和质感,而且重量轻,强度高,耐酸碱,造价低,容易按设计要求制作,常见的有水磨石板、仿大理石板等。
作业1:墙体构造设计一、学习目标1. 掌握墙体的细部构造,了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读,增强图纸表达能力。
学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。
层高为3600mm,室内外高差450mm,窗台距室内地面900mm高。
外墙为砖墙,其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁,楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水(明沟)自定。
设计中所需的其它条件自定。
三、设计内容和深度用一张竖向Α3图纸,以铅笔绘制。
按建筑制图标准,绘制外墙身节点详图,如图1-1所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线(即墙身定位轴线)上,标注定位轴线及编号圆圈,标注墙体厚度(在轴线两边分别标注)。
详图编号:画完该节点详图后,在详图的右下角画详图编号圆圈,然后在编号圆圈的右侧注写详图比例。
图1-1 外墙身节点内容及要求1.节点详图1——墙脚和地坪层构造(比例1∶10)画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰,剖切到的部分用材料图例表示。
(1)用引出线注明勒脚做法,标明勒脚高度。
(2)用多层构造引出线注明散水或明沟各层做法,标注散水或明沟的宽度、排水方向和坡度值。
(3)表示出防潮层的位置,注明做法。
(4)用多层构造引出线注明地坪层的各层做法。
(5)标注室内外地面标高。
2、节点详图2——窗台构造(比例1∶10)(1)画出墙身、内外墙面抹灰、内外窗台和窗框等。
(2)用引出线注明内外窗台的饰面做法,标注细部尺寸,标注外窗台的排水方向和坡度值。
《建筑构造》第一单元测试题一、名词解释:(3×6=18分)1、砖混结构:2、剪力墙结构:3、基本模数:4、定位轴线:5、刚性基础:6、耐火极限二、填空题:(1×32=32分)1、建筑按使用功能分为()、()、()类。
2、模数协调中包括()、()、();体现建筑制品、构配件的尺寸有()、()、()。
3、一般民用建筑是由()、()、()、()、()、()、()等主要部分组成的。
4、基础按材料受力特点分为()和();按基础与上部接口连接分()和()。
5、刚性基础包括()、()、()、()、()、()。
6、定位轴线分()和();()之间的距离称做开间,一般是按()的模数数列选定的;()之间的距离称做进深,一般是按()的模数数列选定的。
三、选择题:(2×10=20分)1、剪力墙的厚度一般不小于()。
A、200 mmB、250 mmC、300 mmD、350 mm2、适用于一般性建筑物的耐久年限为()。
A、100年以上B、50~100年C、25~50年D、15年以下3、凡地震烈度在()以上时,进行抗震设防。
A、5度B、6度C、7度D、8度4、基本模数的数值定为()。
A、100 mmB、200 mmC、300 mmD、400 mm5、适用于地基承载力小荷载大时的人工地基处理方法是()。
A、压实法B、换土法C、打桩法D、减载法6、基础埋深在()以上时称为深基础。
A、5mB、10 mC、15 mmD、20 m7、在连续的墙下或密集的柱下,宜采用()。
A、独立基础B、条形基础C、井格基础D、筏片基础8、混凝土基础的端面应保证两侧不小于()的垂直面。
A、100 mmB、150 mmC、200 mmD、300 mm9、砖基础的台阶宽高比的容许值为()。
A、1:1B、1:1.25C、1:2.0D、1:1.510、扩展基础根部的()最大。
A、负弯矩B、剪切力C、轴力D、负弯矩和剪切力四、问答作图题:(30分)1、墙与定位轴线有何关系?2、对建筑物地基有何要求?3、相邻建筑基础如何处理?4、简述地下室的防潮做法?5、简述地下室外防水的做法?6、绘图说明扩展基础的构造?《建筑构造》第二单元测验题一、名词解释:(每空2分,共14分)1、空斗墙:2、散水:3、构造柱:4、板式楼板:5、踢脚板:6、楼梯段宽度:7、中间平台宽度:二、填空题:(每空1分,共36分)1、墙体按施工工艺分为()、()和()。
04CJ01-1变形缝建筑构造(一)变形缝是建筑构造中的重要组成部分,用于解决建筑物在使用过程中由于温度变化、荷载影响等原因产生的变形问题。
本文将介绍变形缝的定义、分类以及常见的建筑构造形式。
一、变形缝的定义变形缝,顾名思义,指的是为了容许建筑物由于内外因素产生的各种变形而设置的缝隙。
这些变形缝可以容许建筑构件在受到内外力的作用下自由伸长、收缩或变形,从而避免因变形而引起的损伤。
二、变形缝的分类根据变形缝的功能和位置,可以将其分为以下几类。
1. 结构缝(整体缝)结构缝是将建筑构件分成若干独立部分的缝隙,它们会随着外界荷载的作用而产生变形。
结构缝通常位于正交布局的结构体系中,比如大跨度楼板、桥梁等。
这些缝隙将变形缓冲在结构缝内,保证其它部分的正常使用。
2. 热缩缝热缩缝用于解决由于温度变化引起的建筑物体积的变化。
当温度升高时,建筑物各部分会膨胀,当温度下降时则会收缩。
为了避免温度变形产生的损害,热缩缝会安置在建筑物的预计热膨胀最大处,允许构件在温度变化时自由伸缩。
3. 风荷载缝风荷载缝常见于高层建筑或临近海岸的建筑物,它们用于缓冲强风对建筑物的影响。
强风会对建筑物产生侧向压力,建筑物需要通过风荷载缝来消纳这部分力,并改变自身的形状。
4. 隔震缝隔震缝用于减少地震引起的建筑物损坏。
地震时,地面会产生剧烈的震动,隔震缝将建筑物分成若干部分,通过补充阻尼器等装置来吸收和分散地震能量,减小震害。
三、常见的变形缝构造形式变形缝的构造形式根据建筑物的不同需求和使用环境而各异。
下面是几种常见的构造形式。
1. 硬质变形缝硬质变形缝通常采用混凝土、钢筋等材料构造,能够承受较大的压力和变形。
它们常用于大型桥梁、高层建筑等对结构强度要求较高的场所。
2. 橡胶变形缝橡胶变形缝采用橡胶材料制作,具有良好的防水、抗震和耐久性能。
它们常用于公路桥梁、隧道等场所,能够有效吸收震动和变形。
3. 钢板变形缝钢板变形缝由钢板和嵌入式橡胶组成。
建筑构造(一)一、单项选择题1.除住宅建筑之外的民用建筑高度大于(d )为高层建筑(不包括单层主体建筑),建筑总高度大于()时为超高层建筑。
A. 16m,20层B. 16m,40层C. 24m,100 层D. 24m,100m2.结构的承重部分为梁柱体系,墙体只起围护和分隔作用,此种建筑结构称为(b )。
A.砌体结构B.框架结构C.板墙结构D.空间结构3.一般建筑跨度30m以上的大跨度建筑采用( d )结构。
A.砌体B.框架C.板墙D.空间4.建筑物的耐久等级为二级时其耐久年限为( a )年,适用于一般性建筑。
A. 50~l00B. 80~150C. 25~50D. 15~255.建筑物的设计使用年限为50年,适用( c )。
A.临时性结构B.易于替换的结构构件C.普通房屋和构筑物D.纪念性建筑和特别重要的建筑结构8.模数60M的数值是( c ),经常用于()。
A. 60mm,构件截面或缝隙B. 600mm,门窗洞口C. 6000mm,柱距或开间D. 60000mm,建筑总尺寸11.下列选项中,不是建筑剖面图所表达的内容的是( c )。
A.各层梁板、楼梯、屋面的结构形式、位置B.楼面、阳台、楼梯平台的标高C.外墙表面装修的做法D.门窗洞口、窗间墙等的高度尺寸12.基础埋深不得过小,一般不小于(c )。
A. 300mmB. 200mmC. 500mmD. 400mm13.柔性基础与刚性基础受力的主要区别是( c )。
A.柔性基础比刚性基础能承受更大的荷载B.柔性基础只能承受压力,刚性基础既能承受拉力,又能承受压力C.柔性基础既能承受压力,又能承受拉力,刚性基础只能承受压力D.刚性基础比柔性基础能承受更大的拉力14.刚性基础的受力特点是( d )。
A.抗拉强度大、抗压强度小B.抗拉、抗压强度均大C.抗剪切强度大D.抗压强度大、抗拉强度小15.砖基础的采用台阶式、逐级向下放大的做法,一般为每2皮砖挑出( a )的砌筑方法。
《建筑构造-1》作业一、外墙身构造设计(一)设计题目:根据图示条件,绘制教室或宿舍外墙身剖面图。
已知:室内外高差450㎜,窗台距室内地面900㎜高,室内地坪从上至下分别为:20㎜厚1:2水泥砂浆面层,C10素混凝土80㎜厚,100㎜厚3:7灰土,素土夯实。
要求沿外墙窗纵剖,从楼板以下至基础以上,绘制墙身剖面图。
各种节点的构造做法很多,可任选一种做法绘制。
图中必须标明材料、做法、尺寸。
图中线条、材料符号等,按建筑制图标准表示。
字体应工整,线型粗细分明。
比例:1:10。
(二)设计内容和深度本设计用3#图纸一张,完成下列内容:1.按图示要求画出各个节点详图(墙脚构造、散水、明沟、窗台、过梁、圈梁、地面层、楼板层等),布图时要求将各节点布置在一条直线上。
2.标注各点控制标高(防潮层、窗台顶面、过梁底面、圈梁底面、地坪、楼层、地坪等)。
3.画出定位轴线及轴线圈。
4.按构造层次表示内外抹灰、踢脚板、楼板地坪、窗框等处的关系,如画窗台板、窗套、贴脸板等构件。
5.按制图规范表示材料符号并标注各节点处材料、尺度及做法。
6.标注散水(明沟、暗沟)和窗台等处尺度、坡度、排水方向。
7.标注详图名及比例。
(三)评分细则优:(1)按要求完成课程设计,墙身各节点详图布图匀称、字迹工整,图面清洁,所有线条、材料图例等均符合制图统一规定要求。
(2)尺寸标注正确,标高齐全。
散水(明沟、暗沟)和窗台等处尺度、坡度、排水方向正确。
(3)构造层次表示清楚,内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系清楚。
(4)每个图下标注有图名及比例。
良:(1)按要求完成课程设计,墙身各个节点详图布图较均匀,整齐,字迹较工整,图面较清洁,线条、材料图例等均符合制图统一规定要求。
(2)尺寸标注较正确,标高齐全。
散水(明沟、暗沟)和窗台等处尺度、坡度、排水方向基本正确。
(3)构造层次表示清楚,内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系基本清楚。
(4)每个图下标注有图名及比例。
1国家开放大学《建筑构造》形考任务1 ·4参考答案形考任务1一、判断题(正确的请画“;错误的请画"X” √ ;每题2分,共5。
分)( √) √ 1.建筑既表示建造房屋和从事其他土木工程的活动,乂表示这种活动的成 √果一一建筑物。
( √) √2.任何好的设计构想如果没有技术做保证,都只能停留在图纸上,不能成 √为建筑实物。
( √) √3.供人们进行农牧业的种植、养殖、贮存等用途的建筑称为水工建筑。
( √) √4.由于低层住宅占地较多,因此在大城市中应当控制建造。
(7)5.房屋的建造地点不同,使用功能不同,往往对建筑构造的要求也不相同。
( √) √6.物质技术条件在限制建筑发展空间的同时也促进了建筑的发展。
(X)7.柔性角是指基础放宽的引线与墙体垂直线之间的央角。
(X)8.基础的耐久性是保证建筑物荷载可靠传递的充分条件。
(7)9.因基础埋于地下,房屋建成后检查与维修困难,所以在选择基础材料与结构形式时, √应考虑其耐久性。
( √) √ 10.钢筋混凝土基础的抗弯性能和抗剪性能良好。
( √) √M.单独基础是独立的块状形式,常用断面形式有踏步形、维形、杯形。
( √ √) √ 12.片筏基础的整体性好,可以跨越基础下的局部软弱上。
( √ √) √ 13.端承桩的桩顶荷载主要由桩端阻力承受。
( √ √) √ 14.高层建筑常利用深基础,如箱形基础建造一层或多层地卜-室,既增加了使用面积,√又&省了室内填上的费用。
< √ )√ 15.防空要求的地下室至少要设置两部楼悌通向地面的安全出口.并旦必须有一个是√独立的安全出口。
( √) √ 16.地下室的防潮和防水是确保地卜室能够正常使用的关键环十。
(X)17.防水卷材粘贴在地下室墙体外侧称外防水,粘贴在内侧称内防水,由于内防水的 √ 防水效果好,因此应用较多。
( √) √ 18.防水混凝土的配制在满足强度的同时,重点考虑了抗渗的要求。
第一章绪论一、填空题1、建筑物的耐火等级分为(四)级。
2、砖混结构是承重墙为(砖墙),楼板和屋顶为(钢筋混凝土梁板)的建筑。
3、建筑按使用功能分为(工业建筑)、(农业建筑)、(民用建筑)三大类。
4、模数分为(基本模数)和(导出模数),基本模数的数值为(100mm),1M=(100mm)。
5、一般民用建筑由(基础)、(墙和柱)、(楼盖层和地坪层)、(楼梯和电梯)、(饰面装修)、(屋盖)和门窗组成。
6、耐火等级标准主要根据房屋主要构件的(耐火极限)和它的( 燃烧性能)来确定。
7、新的建筑方针:(适用)、(安全)、(经济)、(美观)(简称八字方针)。
8、地震的强弱程度用(震级)和(烈度)。
国家规定(6级及6级以上)地区必须抗震设防。
9、横向定位轴线之间的距离称为(开间),一般是按(楼板长度)的模数数列选定的;纵向定位轴线之间的距离称为(进深),一般是按(梁的长度)的模数数列选定的。
10、(建筑模数协调统一标准)是实现建筑工业化的前提。
11、楼房的层高是指该层楼面上表面至(上一层楼面上表面)的垂直距离。
12、7~9层为(中高层)建筑。
1-3低层4-6层多层7-9中高层10以上高层二、判断题1、内骨架结构、外墙为承重墙,不需设构造和圈梁。
(- )2、建筑物的二级耐久年限为100年以上。
(-)3、标志尺寸应符合模数、数列的规定,用以标注建筑物定位轴线之间的距离。
(=)4、地面竖向定位轴线应与楼地面面层上表面重合。
(= )5、建筑物的模数系列中“3M”数列常用于确定民用建筑中开间、进深、门窗洞口的尺寸(=)6、标志尺寸等于构造尺寸加减允许偏差。
(-)7、构造尺寸是指建筑构配件的设计尺寸,它符合模数。
(-)8、震级越大,烈度越大;距震中越远,烈度越小。
(= )三、选择题1、C2、B3、C4、C5、A6、C7、A8、B9、C 10、B1、建筑物最下面的部分是()A首层地面B首层墙或柱C基础D地基2、符合模数数列规定的尺寸为()A构造尺寸B标志尺寸C实际尺寸D允许偏差值3、按建筑物主体结构的耐久年限,二级建筑物为()A25~50年B40~80年C50~100年D100年以上4、多层住宅一般选用的结构形式为()A砖木结构B钢筋混凝土结构C砖混结构D钢结构5、下列()组数字符合建筑模数统一制的要求。
建筑构造习题答案第一章概述一、选择题:1、D2、B3、A4、A5、C 二、简答题:1、建筑按建筑的使用性质分类分为民用建筑、工业建筑和农业建筑三种类型。
其中民用建筑可分为居住建筑(指供人们生活起居的建筑物,如住宅、公寓、宿舍等)和公共建筑(指供人们进行社会活动的建筑物,如行政办公楼、托幼建筑、商业建筑、客运站等)。
工业建筑是供人们进行生产活动的建筑,包括生产用建筑及辅助用房,如机修车间、锅炉房、仓库等。
农业建筑是供人们进行农牧业的种植、养殖、贮存等用途的建筑,如温室、畜禽饲养场、农产品仓库等。
2、建筑按主要承重结构的材料分类有混合结构、钢筋混凝土结构和钢结构。
混合结构是指建筑物的主要承重构件由两种或两种以上不同材料组成,如由砖墙和钢筋混凝土的楼板形成的混合结构,也叫砖混结构,多用于居住建筑和一般公共建筑中。
钢筋混凝土结构是指以钢筋混凝土作为主要承重构件,属于骨架承重结构体系,多用于大型公共建筑、大跨度建筑中。
钢结构是指以钢材作为主要承重结构,多属于骨架承重结构体系,多用于大型公共建筑、工业建筑和大跨度建筑中。
目前采用量最大的是钢筋混凝土结构。
3、耐火极限指的是从受到火的作用起,到失掉支持能力或发生穿透性裂缝、或背火一面温度升高到220℃时所延续的时间,以小时为单位。
4、标志尺寸用以标注建筑物定位轴线之间的距离(如跨度、柱距、层高等),以及建筑制品、构配件、有关设备位置界限之间的尺寸。
构造尺寸是建筑制品、构配件等生产的设计尺寸。
实际尺寸是建筑制品、建筑构配件等的实有尺寸。
一般情况下,构造尺寸加上缝隙尺寸等于标志尺寸。
缝隙尺寸的大小,宜符合模数数列的规定。
实际尺寸与构造尺寸之间的差数,应由允许偏差值加以限制。
5、建筑模数是选定的标准尺度单位,作为建筑空间建筑构配件、建筑制品以及有关建筑设备等尺寸相互间协调的基础和增值单位。
6、民用建筑通常由基础、墙或柱、楼地层、楼梯、屋顶、门窗等六大主要部分组成。
基础是房屋底部与地基接触的承重结构,它承受建筑全部的荷载并将荷载传给地基。
形考任务1一、判断题(正确的请画“√”;错误的请画“×”;每题2分,共50分)(√)1.建筑既表示建造房屋和从事其他土木工程的活动,又表示这种活动的成果,建筑物。
(√)2.任何好的设计构想如果没有技术做保证,都只能停留在图纸上,不能成为建筑实物。
(√)3.供人们进行农牧业的种植、养殖、贮存等用途的建筑称为水工建筑。
(√)4.由于低层住宅占地较多,因此在大城市中应当控制建造。
(√)5.房屋的建造地点不同,使用功能不同,往往对建筑构造的要求也不相同。
(√)6.物质技术条件在限制建筑发展空间的同时也促进了建筑的发展。
(╳)7.柔性角是指基础放宽的引线与墙体垂直线之间的夹角。
(╳)8.基础的耐久性是保证建筑物荷载可靠传递的充分条件。
(√)9.因基础埋于地下,房屋建成后检查与维修困难,所以在选择基础材料与结构形式时,应考虑其耐久性。
(√)10.钢筋混凝土基础的抗弯性能和抗剪性能良好。
(√)11.单独基础是独立的块状形式,常用断面形式有踏步形、锥形、杯形。
(√)12.片筏基础的整体性好,可以跨越基础下的局部软弱土。
(√)13.端承桩的桩顶荷载主要由桩端阻力承受。
(√)14.高层建筑常利用深基础,如箱形基础建造一层或多层地下室,既增加了使用面积,又节省了室内填土的费用。
(√)15.防空要求的地下室至少要设置两部楼梯通向地面的安全出口,并且必须有一个是独立的安全出口。
(√)16.地下室的防潮和防水是确保地下室能够正常使用的关键环节。
(╳)17.防水卷材粘贴在地下室墙体外侧称外防水,粘贴在内侧称内防水,由于内防水的防水效果好,因此应用较多。
(√)18.防水混凝土的配制在满足强度的同时,重点考虑了抗渗的要求。
(√)19.在非砖混结构中,墙体可能是承重构件,也可能是围护构件。
(╳)20.外墙主要起分隔房间的作用。
(√)21.墙体设计时,必须考虑满足防火的要求。
(╳)22.加气混凝土砌块主要用来砌筑承重墙。
(╳)23.石材是一种天然材料,主要用于城市中的超高层建筑的非承重墙。
三、简答题答:1)满足建筑使用功能的要求;2)确保结构安全;3)适应建筑工业化和建筑施工的需要;4)注重社会、经济和环境效益;5)注重美观。
答:建筑剖面图是用一假想的垂直剖切面将房屋剖开,移去观察与剖切平面之间的房屋部分,作出剩余部分的房屋的正投影图,简称剖面图。
建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向上的相互关系等内容。
在施工中,可作为进行分层、砌筑内墙、铺设楼板和屋面板以及内装修等工作的依据,是与平、立面图相互配合的不可缺少的重要图样之一。
答:特级:1)列为国家重点项目或以国际性活动为主的特高级大型公共建筑;2)有全国性历史意义或技术要求特别复杂的中小型公共建筑;3)30层以上建筑;4)高大空间有声、光等特殊要求的建筑物。
一级:1)高级大型公共建筑;2)有地区性历史意义或技术要求复杂的中、小型公共建筑;3)16层以上、29层以下或超过50m高的公共建筑。
答:1)色彩处理要注意统一与变化,并掌握好尺度。
2)色彩运用应符合建筑性格。
3)色彩运用要与环境有机结合,既要与周围相邻建筑、环境气氛相协调,又要适应各地的气候条件与文化背景。
答:1)地基应具有足够的承载能力和均匀程度。
2)基础应具有足够的强度和耐久性。
3)经济技术要求。
四、构造图示题答:答:三、简答题答:①所选用的保温材料在正常使用条件下,不会有较大的变形损坏,以保证保温效果和使用寿命。
②在相同保温效果的前提下,导热系数小的材料其保温层厚度和保温结构所占的空间就更小。
但在高温状态下,不要选用密度太小的保温材料,因为此时这种保温材料的导热系数可能会很大。
③保温材料要有良好的化学稳定性,在有强腐蚀性介质的环境中,要求保温材料不会与这些腐蚀性介质发生化学反应。
