[资料]锚杆支护技巧

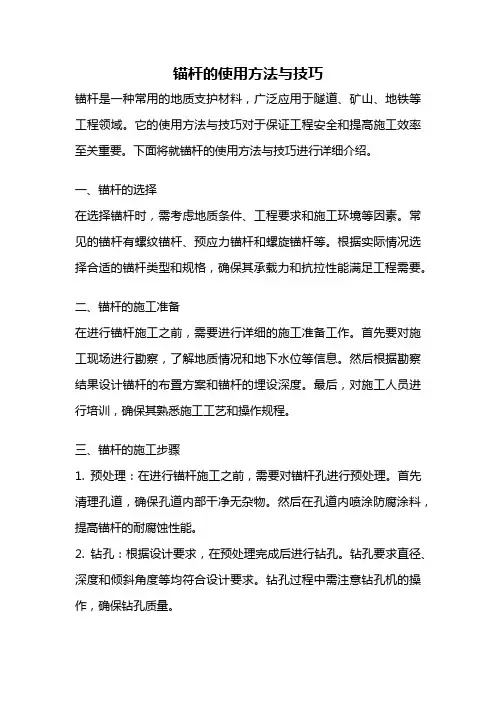

锚杆的使用方法与技巧锚杆是一种常用的地质支护材料，广泛应用于隧道、矿山、地铁等工程领域。

它的使用方法与技巧对于保证工程安全和提高施工效率至关重要。

下面将就锚杆的使用方法与技巧进行详细介绍。

一、锚杆的选择在选择锚杆时，需考虑地质条件、工程要求和施工环境等因素。

常见的锚杆有螺纹锚杆、预应力锚杆和螺旋锚杆等。

根据实际情况选择合适的锚杆类型和规格，确保其承载力和抗拉性能满足工程需要。

二、锚杆的施工准备在进行锚杆施工之前，需要进行详细的施工准备工作。

首先要对施工现场进行勘察，了解地质情况和地下水位等信息。

然后根据勘察结果设计锚杆的布置方案和锚杆的埋设深度。

最后，对施工人员进行培训，确保其熟悉施工工艺和操作规程。

三、锚杆的施工步骤1. 预处理：在进行锚杆施工之前，需要对锚杆孔进行预处理。

首先清理孔道，确保孔道内部干净无杂物。

然后在孔道内喷涂防腐涂料，提高锚杆的耐腐蚀性能。

2. 钻孔：根据设计要求，在预处理完成后进行钻孔。

钻孔要求直径、深度和倾斜角度等均符合设计要求。

钻孔过程中需注意钻孔机的操作，确保钻孔质量。

3. 清孔：钻孔完成后，需进行清孔作业。

清孔可采用吹扫、水冲和空压机等方法。

清孔作业的目的是清理孔道内的碎屑和杂物，保证孔道内部干净。

4. 安装锚杆：清孔完成后，即可进行锚杆的安装。

将锚杆插入孔道内，保持锚杆的垂直与孔道轴线一致。

安装时需注意锚杆的伸入深度和锚杆之间的间距，确保施工质量。

5. 灌浆：锚杆安装完成后，需进行灌浆作业。

灌浆可采用水泥浆或树脂浆等材料。

灌浆的目的是填充锚杆与孔壁之间的空隙，增强锚固效果。

灌浆时需注意浆液的配比和灌浆压力，确保灌浆质量。

6. 固结：灌浆完成后，需等待一定时间进行固结。

固结时间根据灌浆材料的特性和环境温度等因素确定。

在固结期间，需禁止施加拉力或其他外力，以免影响锚杆的固结效果。

四、锚杆的质量控制在锚杆施工过程中，需进行质量控制，确保施工质量符合设计要求。

主要包括以下几个方面：1. 钻孔质量的控制，包括钻孔直径、深度和倾斜角度等。

锚杆支护施工方案引言概述：锚杆支护是一种常用的地下工程支护技术，它通过使用钢筋锚杆将地下结构与岩土体连接起来，增强其稳定性和承载能力。

本文将详细介绍锚杆支护施工方案的五个部分，包括锚杆的选择与设计、锚杆的预处理、锚杆的施工方法、锚杆的质量控制以及施工后的监测与维护。

一、锚杆的选择与设计：1.1 锚杆的材料选择：根据工程的具体要求和岩土体的特性，选择合适的锚杆材料，常见的有钢筋锚杆、玻璃钢锚杆和碳纤维锚杆等。

1.2 锚杆的直径与长度设计：根据地下工程的要求和岩土体的承载能力，确定锚杆的直径和长度。

一般情况下，直径越大、长度越长的锚杆能够提供更好的支护效果。

1.3 锚杆的布置方式设计：根据地下工程的结构特点和岩土体的力学性质，设计合理的锚杆布置方式，包括锚杆的间距、排列方式和角度等。

二、锚杆的预处理：2.1 岩土体的处理：在进行锚杆支护之前，需要对岩土体进行必要的处理，包括清理松散物、修整表面和加固裂缝等，以提高锚杆的粘结强度。

2.2 钻孔的施工：根据锚杆的设计要求，进行钻孔施工，包括钻孔的位置、直径和深度等，确保钻孔的准确性和质量。

2.3 锚固剂的注入：在完成钻孔后，将锚固剂注入钻孔中，填充整个孔道，使其与岩土体形成牢固的结合，增强锚杆的支护效果。

三、锚杆的施工方法：3.1 锚杆的安装：根据设计要求，将预制好的锚杆插入钻孔中，确保其正确的位置和方向，并保证与锚固剂的充分接触。

3.2 锚杆的张拉：通过专用的张拉设备对锚杆进行张拉，使其产生预压力，增加岩土体的抗拉强度，提高支护效果。

3.3 锚杆的锚固：在完成锚杆的张拉后，对锚固部位进行固定，确保锚杆与岩土体之间的连接牢固可靠。

四、锚杆的质量控制：4.1 锚杆的质量检测：对锚杆进行必要的质量检测，包括锚杆的直径、长度和张拉力等参数的检测，以确保其符合设计要求和施工规范。

4.2 锚杆的质量验收：在锚杆施工完成后，进行质量验收，包括对锚杆的外观质量、锚固效果和张拉力的检测，以确保施工质量达到要求。

预应力锚杆支护技术在现代工程建设领域，尤其是在岩土工程中，预应力锚杆支护技术正发挥着越来越重要的作用。

这一技术不仅能够有效地保障工程的稳定性和安全性，还能够提高工程的质量和效益。

预应力锚杆支护技术，简单来说，就是通过在岩土体中设置锚杆，并对其施加一定的预应力，从而增强岩土体的稳定性。

它的工作原理就像是给岩土体穿上了一件坚固的“铠甲”，让其能够抵御外部的各种作用力。

预应力锚杆通常由锚杆体、锚具和垫板等组成。

锚杆体一般采用高强度的钢材，如螺纹钢，其表面通常会经过特殊处理，以增加与岩土体之间的摩擦力和粘结力。

锚具则用于将锚杆固定在岩土体中，并传递预应力。

垫板的作用是将预应力均匀地分布在岩土体表面，避免局部应力集中。

在实际应用中，预应力锚杆支护技术具有诸多优点。

首先，它能够显著提高岩土体的承载能力。

通过施加预应力，锚杆可以主动地约束岩土体的变形，使其在受到外部荷载作用时，能够保持较好的稳定性。

其次，它能够有效地控制岩土体的位移。

在一些对位移要求较高的工程中，如临近既有建筑物的基坑工程，预应力锚杆支护技术可以有效地减少岩土体的变形，从而保护周边建筑物的安全。

此外，该技术还具有施工方便、成本较低等优点。

然而，要想充分发挥预应力锚杆支护技术的优势，在设计和施工过程中需要注意许多问题。

在设计阶段，需要对工程地质条件进行详细的勘察和分析，以确定锚杆的长度、间距、预应力大小等参数。

这些参数的确定需要综合考虑岩土体的性质、工程的要求以及周边环境等因素。

如果设计不合理，可能会导致支护效果不佳，甚至引发工程事故。

在施工过程中，锚杆的制作和安装质量至关重要。

锚杆的制作需要严格按照设计要求进行，确保其强度和尺寸符合标准。

安装过程中，需要保证锚杆的垂直度和深度，以及预应力的施加精度。

同时，施工过程中的质量检测也是必不可少的。

通过对锚杆的拉拔试验等检测手段，可以及时发现施工中存在的问题，并采取相应的措施进行处理。

预应力锚杆支护技术在众多工程领域都有着广泛的应用。

锚杆支护方案1. 引言锚杆支护是一种常用的岩土工程支护方法，用于增加岩石或土层的稳定性，减少变形和破坏。

本文档旨在介绍锚杆支护的基本原理、设计要点以及施工过程。

2. 锚杆支护原理锚杆支护依靠预埋或喷射钢筋等材料形成的锚杆，将地下结构与锚杆连接。

通过锚杆的张拉和固结，增加地下结构的稳定性。

锚杆的受力来源于地下结构自身的重力以及外部荷载，锚杆吸力抵抗土体的相互作用力，从而达到支护的目的。

3. 锚杆支护的设计要点锚杆支护的设计应考虑以下几个要点：3.1 锚杆的材料选择常用的锚杆材料包括钢筋和预应力钢筋。

在选择材料时，需要考虑工程的具体情况，如承载能力要求、耐腐蚀性能等。

3.2 锚杆的布置方式锚杆的布置方式有水平布置和垂直布置两种。

水平布置适用于需要增加地下结构的整体稳定性和刚度的情况，而垂直布置适用于需要增加支护墙稳定性的情况。

3.3 锚杆的布置密度锚杆的布置密度直接影响锚杆支护的效果。

一般情况下，锚杆的布置密度应根据地下结构的稳定性要求和工程经济性综合考虑。

3.4 锚杆的受力状态分析锚杆受力主要包括拉力和剪力。

设计时需要对锚杆的受力状态进行分析，确定合适的拉力和剪力大小，以确保锚杆的使用安全。

4. 锚杆支护的施工过程锚杆支护的施工过程一般包括以下几个步骤：4.1 钻孔首先根据设计要求，在地下结构周围钻孔，钻孔位置和间距要根据具体情况确定。

4.2 安装锚杆在钻孔中安装锚杆，锚杆需要固定住以保证稳定性。

根据设计要求，可以使用锚固剂或钢套等材料进行固定。

4.3 锚杆张拉锚杆安装后，进行张拉作业。

张拉力的大小需要根据设计要求进行控制，以保证锚杆的受力状态满足设计要求。

4.4 锚杆固结完成锚杆张拉后，对锚杆进行固结。

可以使用灌注材料填充钻孔，以增加锚杆与周围土体的粘结力。

5. 锚杆支护的质量控制为了确保锚杆支护的施工质量，需进行以下质量控制措施：•对材料的选择进行检验，确保符合设计要求；•对钻孔的质量进行检测，包括孔径、孔深等；•对锚杆的安装质量进行检查，确保固定牢固；•对锚杆的张拉力进行监测，保证张拉力符合设计要求。

锚杆支护锚杆支护是一种用于地下工程中的支护方式，通过锚杆将地下结构与地面固定连接起来，以增加结构的稳定性和抗力。

锚杆支护通常用于岩石工程、地下挖掘和隧道工程中，可以有效地控制地下的变形和沉降，提高工程的安全性和稳定性。

1. 锚杆支护的原理和作用锚杆支护的原理是利用锚杆与地下岩土层之间的摩擦力和粘结力来增加地下结构的稳定性。

锚杆支护可以防止地下的变形和沉降，减少结构的受力，提高工程的安全性。

锚杆支护的主要作用包括：•控制地下的变形和沉降：锚杆通过固定地下结构与地面连接，可以有效地减少地下结构的变形和沉降，保持结构的稳定性。

•增加结构的抗力：锚杆支护可以将地下结构与地面紧密地连接起来，增加地下结构的抗力，提高结构的安全性和稳定性。

•分担结构的受力：锚杆支护可以将地下结构的受力分散到锚杆和岩土层中，减少结构的受力，延长结构的使用寿命。

2. 锚杆支护的材料和施工方法2.1 锚杆的材料选择常见的锚杆材料包括钢筋、高强度钢丝绳和预应力锚杆。

钢筋锚杆适用于一般的岩土工程，具有较高的抗拉强度和刚度。

高强度钢丝绳锚杆适用于大规模地下挖掘和岩石工程，具有较高的承载力和抗拉强度。

预应力锚杆适用于对抗拉性能要求较高的工程，能够更好地控制地下结构的变形和沉降。

2.2 锚杆支护的施工方法锚杆支护的施工方法主要包括以下步骤：1.钻孔：根据设计要求，在地下结构边缘或需要支护的区域进行钻孔。

2.安装锚杆：将锚杆插入钻孔中，然后注入灌浆材料填充钻孔空隙，形成与地下结构紧密连接的锚杆。

3.张拉锚杆：根据设计要求，使用张拉设备对锚杆进行张拉，以达到设计要求的预应力。

4.固定锚杆：在锚杆张拉完成后，固定锚杆的张拉端，并采取防松措施，确保锚杆的稳定性和安全性。

5.后期处理：根据需要，对锚杆进行检测和监测，及时处理可能出现的问题，确保锚杆支护的效果和稳定性。

3. 锚杆支护的应用案例3.1 岩石工程中的锚杆支护在岩石工程中，锚杆支护广泛应用于坡面稳定、爆破法隧道开挖、防潜透隧道开挖等工程。

锚杆支护施工安注意事项一、施工前的准备工作：1、施工队按计划准备锚杆、树脂药卷、托板、螺帽、金属网（金属网采用12#元丝加工而成）、临时支护材料等。

二、施工顺序：（1）敲帮问顶→临时支护→打锚眼→锚固。

（2）随掘进头掘进方向由北向南进行。

四、锚杆支护技术措施：1、锚杆支护①、锚杆及构件：锚杆用￠18螺纹钢制成，锚杆尾螺纹段长0.05m；金属弧形方托板规格：长×宽×厚=120㎜×120㎜×8㎜；每根锚杆上1颗M16㎜的螺帽。

②、锚杆支护参数：锚杆长度：2m/根。

树脂药卷规格：长350㎜，直径￠23㎜。

锚固形式：端头锚固，每根锚杆用3卷树脂锚固剂。

锚固力：60KN。

锚杆布置：方形布置。

锚杆垂直于巷道轮廓线，锚杆不得布置在岩缝中。

锚杆间、排距：0.7m，局部较破碎段缩小间、排距为0.6m。

每张金属网规格：长×宽=2.0m×1.0m，金属网网孔规格：100㎜×100㎜。

2、锚杆支护参数验算①、锚杆长度L≥a+b+h=0.4+0.1+1.5=1.4(m)式中 L——锚杆长度；a——锚杆锚入坚固稳定的悬吊岩层深度（一般0.25～0.4m，取0.4m）；b——锚杆外露长度。

有托板的≯0.1m；h——被悬吊岩层厚度（分层厚度为1.2m，破层段取1.5m）。

选择锚杆有效长度为2.0m符合要求。

②、锚杆直径式中 d——锚杆直径，mm；Q——设计锚固力，60KN；R t——螺纹钢屈服强度，335KN。

选择d=18mm的螺纹钢制作锚杆。

③、锚杆间距：每根锚杆承担岩石的重量小于或等于锚杆锚固力，锚固力小于杆体拉断力。

查资料可知，直径￠18mm的螺纹钢屈服强度为335mpa，杆体承载力即为85KN。

式中 Q——设计锚固力，60KN；K——安全系数（取2）；H——锚固厚度（h=1.0m）；r——容重（r=24.5KN/m⊃;）。

设计最大间距0.7m小于理论值0.845m，符合要求。

锚杆支护是目前常用的支护方法锚杆支护是目前常用的支护方法锚杆支护是通过锚入围岩内部的锚杆，克服岩石抗拉强度小的弱点，充分利用围岩本身抗压强度大的特点，在巷道周围形成一个整体而又稳固的岩石支撑带，从而达到维护巷道的目的，是一种积极防御性支护方法，也是近些年常用的支护方法。

对于块状或破裂状围岩，如果及时用锚杆锚固，就能在围岩周边形成一个不仅能维持自身稳定，而且能阻止其上部围岩松动和变形的加固拱(图5 -21)，从而保持巷道支护的稳定。

锚杆支护除起加固拱外，还有悬吊作用、合成梁作用、挤压联结体作用等。

锚杆种类繁多，按锚固方式分为机械锚固型和全而胶结型两类。

后者锚固力大，抑制岩体裂隙张开的能力强，故在服务年限较长的井巷中，应优先考虑采用。

1.金属锚杆根据锚头的结构形式不同，金属锚杆有楔缝式、倒楔式及涨壳式3种。

金属倒楔式锚杆，在锚人端有一个用铸铁制作的大头朝向孔底的固定楔，它与杆体浇铸在一起，杆体另一端加工成螺纹。

安装时，将铸铁活动倒楔的小头朝向孔底，用锤打紧就可将锚杆锚固在岩体中。

这种锚杆结构简单，制造容易，因杆体较楔缝式小，可节省钢材，对锚孔深度要求不太严格，在巷道报废时能够回收，故应用较广泛。

2.快硬水泥膨胀锚杆快硬水泥膨胀锚杆是以普通矿用水泥为主要成分，加入一定的外加剂混合而成，遇水后达到速凝、早强、减水、膨胀、提高水泥标号的作用，后期强度不会降低。

陶粒旋窑操作时，把空心水泥药卷串在锚杆上，将药卷与锚杆一起浸水5—8s，然后送人钻孔中，用套筒冲击药卷六七次即可完成锚固。

此种锚杆操作简单，终凝快，初锚固力高，成本较低。

3。

钢筋或钢丝绳砂浆锚杆这类锚杆加工方便，安装时先向锚孔中注满砂浆，再插入钢筋(或先插入钢丝绳，后注砂浆)，待砂浆凝固后，利用砂浆与钢筋(或钢丝绳)、砂浆与孔壁的黏结力锚固岩石，起到支护作用。

但在砂浆没有硬化时，锚杆不能承载，也不宜在围岩破碎处使用。

4。

树脂锚杆树脂锚杆是以合成树脂为黏结剂，在固化剂和加速剂的作用下迅速将锚杆体与孔壁岩石黏结成颦固的整体。

用心专注，服务专业

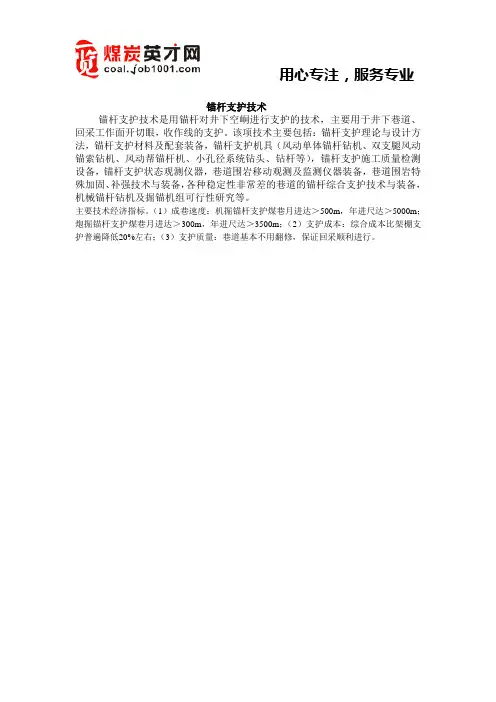

锚杆支护技术
锚杆支护技术是用锚杆对井下空峒进行支护的技术，主要用于井下巷道、回采工作面开切眼，收作线的支护。

该项技术主要包括：锚杆支护理论与设计方法，锚杆支护材料及配套装备，锚杆支护机具（风动单体锚杆钻机、双支腿风动锚索钻机、风动帮锚杆机、小孔径系统钻头、钻杆等），锚杆支护施工质量检测设备，锚杆支护状态观测仪器，巷道围岩移动观测及监测仪器装备，巷道围岩特殊加固、补强技术与装备，各种稳定性非常差的巷道的锚杆综合支护技术与装备，机械锚杆钻机及掘锚机组可行性研究等。

主要技术经济指标。

（1）成巷速度：机掘锚杆支护煤巷月进达＞500m，年进尺达＞5000m；炮掘锚杆支护煤巷月进达＞300m，年进尺达＞3500m；（2）支护成本：综合成本比架棚支护普遍降低20%左右；（3）支护质量：巷道基本不用翻修，保证回采顺利进行。

煤矿锚杆支护技术参数资料讲解锚杆支护技术是在地下工程中广泛应用的一种地层控制技术，它通过将钢筋锚杆嵌入岩体中，形成一个稳定的支撑体系，以增强地层的承载能力和防止地层的变形破裂。

煤矿锚杆支护技术是一种特殊的锚杆支护技术，针对煤层地质条件和工作面开采环境而设计。

本文将对煤矿锚杆支护技术的参数资料进行详细讲解。

1. 锚杆直径和长度：锚杆的直径和长度是决定其承载能力的重要参数，也是根据地质条件进行设计的重要依据。

一般来说，煤矿锚杆的直径一般在25mm到50mm之间，长度一般在1.5m到4m之间。

直径较大的锚杆承载能力较高，但成本相对较高，需要根据具体情况进行选择。

2.锚杆间距：锚杆的间距是指相邻锚杆之间的距离。

煤矿锚杆的间距一般在0.8m到1.5m之间，根据岩体条件和支护要求进行设计。

间距较小可以增加锚杆的整体承载能力，但也会增加施工难度和成本。

3.锚杆的材质：煤矿锚杆一般采用高强度合金钢制作，具有优异的抗拉强度和抗腐蚀性能。

常用的材质有45号钢、40Cr钢和20Mn2钢等。

材质的选择应考虑到锚杆的承载能力、抗腐蚀性和经济性等因素。

4.锚杆的安装方式：煤矿锚杆的安装方式有多种，常见的有直插式和锚固式。

直插式安装方式适用于岩体条件较好的地方，锚杆直接插入岩体中，形成支撑体系。

而锚固式安装方式适用于岩体条件较差的地方，锚杆通过化学锚固剂固化在岩体中。

5.锚杆的预应力力量：预应力力量是通过对锚杆施加预拉力来产生的，它是增强锚杆承载能力的重要参数。

锚杆的预应力力量一般在20kN到100kN之间，具体数值根据地质条件和锚杆直径进行确定。

预应力力量的大小应根据具体工程要求和安全性进行选择。

总之，煤矿锚杆支护技术是一种重要的地层控制技术，合理选择和设计锚杆的参数是保证支护效果和安全性的关键。

通过对锚杆直径、长度、间距、材质、安装方式和预应力力量等参数的合理选择，可以提高锚杆的承载能力和稳定性，保证煤矿工作面的安全开采。

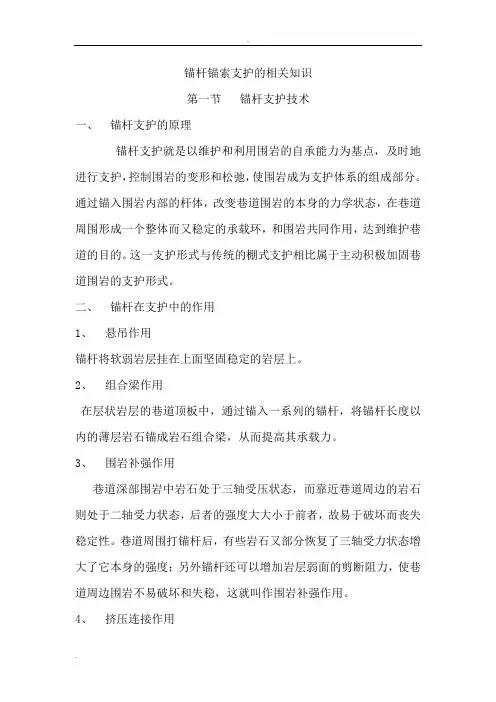

锚杆锚索支护的相关知识第一节锚杆支护技术一、锚杆支护的原理锚杆支护就是以维护和利用围岩的自承能力为基点，及时地进行支护，控制围岩的变形和松弛，使围岩成为支护体系的组成部分。

通过锚入围岩内部的杆体，改变巷道围岩的本身的力学状态，在巷道周围形成一个整体而又稳定的承载环，和围岩共同作用，达到维护巷道的目的。

这一支护形式与传统的棚式支护相比属于主动积极加固巷道围岩的支护形式。

二、锚杆在支护中的作用1、悬吊作用锚杆将软弱岩层挂在上面坚固稳定的岩层上。

2、组合梁作用在层状岩层的巷道顶板中，通过锚入一系列的锚杆，将锚杆长度以内的薄层岩石锚成岩石组合梁，从而提高其承载力。

3、围岩补强作用巷道深部围岩中岩石处于三轴受压状态，而靠近巷道周边的岩石则处于二轴受力状态，后者的强度大大小于前者，故易于破坏而丧失稳定性。

巷道周围打锚杆后，有些岩石又部分恢复了三轴受力状态增大了它本身的强度；另外锚杆还可以增加岩层弱面的剪断阻力，使巷道周边围岩不易破坏和失稳，这就叫作围岩补强作用。

4、挤压连接作用锚杆将巷道锚栓挤紧，对岩石施加预应力，以平衡岩石内所产生的张拉力，阻止裂隙的继续扩大，而且对于松散岩石也能起到挤压连接作用。

5、挤压加固拱作用松散岩石在预应力作用下围绕每根锚杆的周围会形成一个两头带圆锥的筒形挤压区或压缩应力区，在系统排列的锚杆群中，这些挤压区或压缩应力区便组成了一个具有相当宽厚的均匀压缩加固带，它相当于一种承载结构而支承相当大的载荷。

三、锚杆支护巷道有关规定：1、锚杆支护优先选用树脂锚杆，锚杆的长度应根据巷道的类别、围岩情况、矿压情况和断面情况等确定，并不得小于1600mm。

2、非金属锚杆必须符合防静电、阻燃的要求，并取得煤安标志。

3、开拓大巷、采区准备巷锚杆直径不小于18mm，长度不小于1800mm。

4、15#煤非采空区巷道顶锚杆直径不小于20mm，长度不小于2200mm，帮锚杆直径不小于18mm，长度不小于2000mm，15#煤层采空区巷道帮锚杆直径不小于20mm，长度不小于2400mm，15#煤松散煤层巷道和切巷帮锚杆直径不小于20mm，长度不小于2400mm，单一煤层巷道顶锚杆直径不小于18mm，长度不小于1800mm，二次动压巷道帮锚杆长度不小于2400mm。
