LED显示屏钢结构图纸示例

LED显示屏钢结构以及安装简易图1、屏体背面钢结构2、框架部分:3、框架侧边,没有包边得4、安装箱体5、框架结构图6、整体背面7、显示屏正面对于户外LED显示屏来说,由于就是在户外使用。

所以必然得要与普通得室内LED显示屏区别对待。

户外LED显示屏安装要求上也与普通得室内LED不一样。

在安装上必须要在细节上做好。

不然很有可能带来麻烦。

户外LED显示屏安装六个主意事项:1.显示屏及建筑物上安装避雷装置。

显示屏主体与外壳保持良好接地,接地电阻小于3欧姆,使雷电引起得大电流及时泄放;显示屏可能会受到雷电引起得强电强磁袭击2.LED显示屏本身得防水措施屏体及屏体与建筑得结合部必须严格防水防漏;屏体要有良好得排水措施,一旦发生积水能顺利排放;注意防水、防潮。

显示屏安装在户外,经常日晒雨淋,风吹尘盖,工作环境恶劣。

电子设备被淋湿或严重受潮会引起短路甚至起火,引发故障甚至火灾,造成损失;3.电路芯片选择选用工作温度在-40℃～80℃之间得工业级集成电路芯片,防止冬季温度过低使显示屏不能启动。

4.安装通风设备降温,使屏体内部温度在-10℃～40℃之间。

屏体背后上方安装轴流风机排出热量;显示屏工作时本身就要产生一定得热量,如果环境温度过高而散热又不良,集成电路可能工作不正常,甚至被烧毁,从而使显示系统无法正常工作;5.必须选用超高亮度发光二极管为了保证在环境光强烈得情况下远距离可视,必须选用超高亮度发光二极管;增加对比度、受众面宽,视距要求远、视野要求广;环境光变化大,特别就是可能受到阳光直射。

6.显示介质选用新型广视角管视角宽阔,色彩纯正,一致协调,寿命超过10万小时显示介质得外封装为目前最流行得带遮沿方形筒体,硅胶密封,无金属化装配;其外型精致美观,坚固耐用,具有防阳光直射、防尘、防水、防高温、防电路短路五防特点。

户外LED显示屏得安装注意事项涉及到产品以后得使用与安全,必须要严格对待认真得对待起来。

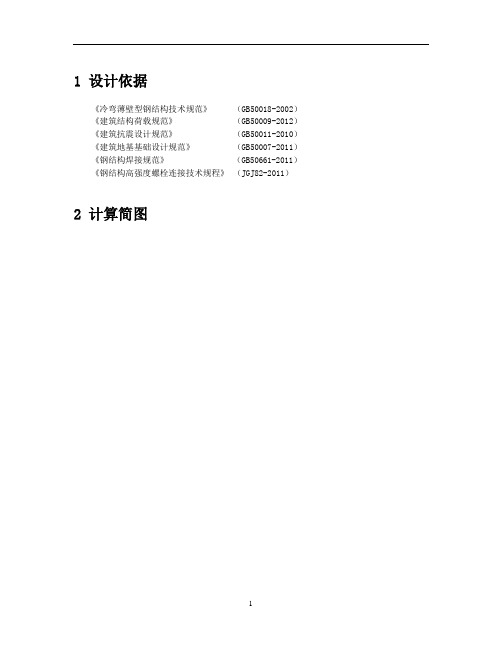

1 设计依据《冷弯薄壁型钢结构技术规范》（GB50018-2002）《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2011）《钢结构焊接规范》（GB50661-2011）《钢结构高强度螺栓连接技术规程》（JGJ82-2011）2 计算简图计算简图(圆表示支座，数字为节点号) 3 荷载与组合结构重要性系数： 1.003.1 节点荷载3.2 单元荷载1) 工况号: 0面荷载分布图:面荷载序号1分布图（实线表示荷载分配到的单元） 2) 工况号: 1面荷载分布图:面荷载序号1分布图（实线表示荷载分配到的单元） 3) 工况号: 2面荷载分布图:面荷载序号1分布图（实线表示荷载分配到的单元）3.3 其它荷载(1). 地震作用规范：《建筑抗震设计规范》（GB50011-2010）地震烈度： 7度(0.15g)水平地震影响系数最大值： 0.12计算振型数： 9建筑结构阻尼比： 0.040特征周期值： 0.25地震影响：多遇地震场地类别：Ⅰ1类地震分组：第一组周期折减系数： 1.00地震力计算方法：振型分解法(2). 温度作用无温度作用。

3.4 荷载组合(1) 1.20 恒载 + 1.40 活载工况1(2) 1.20 恒载 + 1.40 风载工况2(3) 1.20 恒载 + 1.40 活载工况1 + 1.40 x 0.60 风载工况2(4) 1.20 恒载 + 1.40 x 0.70 活载工况1 + 1.40 风载工况2(5) 1.00 恒载 + 1.40 风载工况24 内力位移计算结果4.1 内力4.1.1 最不利内力4.1.2 内力包络及统计按轴力 N 最大显示构件颜色 (kN)5 设计验算结果本工程有 1 种材料：Q235：弹性模量：2.06*105N/mm2；泊松比：0.30；线膨胀系数：1.20*10-5；质量密度：7850kg/m3。

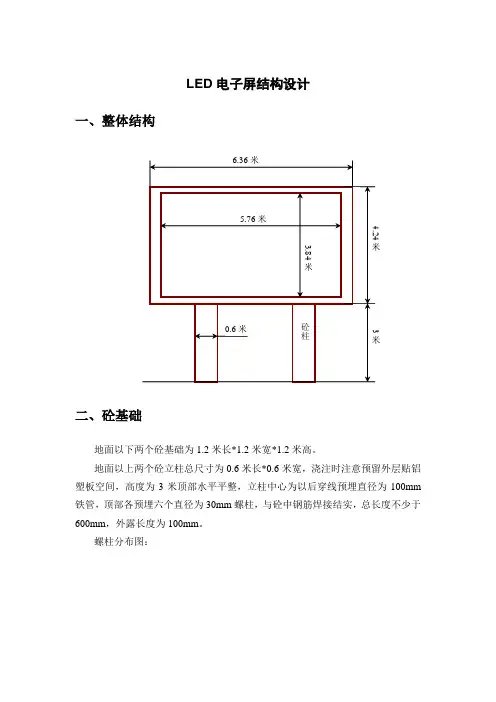

LED电子屏结构设计
一、整体结构
二、砼基础
地面以下两个砼基础为1.2米长*1.2米宽*1.2米高。

地面以上两个砼立柱总尺寸为0.6米长*0.6米宽，浇注时注意预留外层贴铝塑板空间，高度为3米顶部水平平整，立柱中心为以后穿线预埋直径为100mm 铁管，顶部各预埋六个直径为30mm螺柱，与砼中钢筋焊接结实，总长度不少于600mm，外露长度为100mm。

螺柱分布图：
三、上层结构
1、上层底部承重层
承重横梁采用14#B 槽钢两根，长度为6.3米（预留外层贴铝塑板空间），下方焊接500mm*100mm*10mm 厚钢板四块，对应底座螺柱打直径35mm 孔。

两根承重梁中间用槽钢连接。

示意图：
2、上层框架侧面 侧面采用10#槽钢承重
屏幕前方
北
3、背部结构
背部框架立柱采用40mm*40mm 方管，位置与前方立柱对应，采用40*40mm 角铁斜拉加强，示意图：
4、前部结构（固定箱体）
固定箱体采用40×40方管立柱，中心间隔为960mm ，共7根，长度为4.2米。

示意图：
屏幕前方
5、前后连接
前后两部分立柱中间增加3层水平连接，第一层在距离底部槽钢80cm处，第二层和第三层分别距下一层96cm。

前后连接侧面图：
三、材料清单。

LED大屏钢结构如何规范施工随着多媒体技术的发展，led电子显示屏广泛应用于商业展示，产生良好的广告效应，设计优秀的显示屏支撑结构同时可成为城市建筑物中靓丽的风景线。

结合显示屏的视距要求以及投资地域等特点通常会根据建设地点及建筑物要求进行结构类型设计。

led显示屏通常采用独立落地形式或附属建筑物进行设置（图1，2）。

针对不同显示屏形式的支撑结构，应准确分析其受力特性选用相应的结构形式，本文将对LED电子显示屏支撑结构进行分类总结，提出各种支撑结构方案适用的范围、设计难点以及相应的优化设计方案和构造措施。

图1落地显示屏图图2屋顶显示屏图1、显示屏支撑结构类型1.1落地式支撑结构落地式LED电子显示屏多设置于城市广场或重要交通交叉处。

分析落地显示屏支撑结构受力特性可知，支撑结构宜采用空间钢桁架结构。

在基础上设置4根钢柱组合形成空间格构柱。

上部屏体部分采用多层水平空间桁架结构，既可满足结构受力要求，又可满足检修通道的设置。

义乌市宾王路led显示屏屏体面积屏体有效尺寸为13.4mｘ8.6 m，属于典型落地式支撑结构，采用格构柱形成显示屏支撑结构体系。

钢格构柱4根主肢采用300 mmｘ300 mm ｘ 10 mm，水平横材采用200mm×100 mmｘ6mm、斜腹杆为100 mm×100mm×6mm，结合格构柱内部空间设置检修上人通道；屏体背侧构件采用钢桁架结构，上弦杆、下弦杆、腹杆均采用100 mmｘ100 mmｘ6 mm，上部铺设6 mm厚钢板以满足检修通道要求。

基础采用独立混凝土基础。

支撑结构如图3所示。

1.2壁挂式支撑结构城市建设密度较大，只有很少区域能够满足落地式显示屏的建设条件。

而LED电子显示屏具有播放动态画面广告等优点，城市商业繁华地段需建设大量的LED显示屏，解决该矛盾的方案就是建设附属于已有建筑物的显示屏。

根据建筑物的建设条件、改造条件以及建筑物高度通常将附属于建筑物的LED显示屏支撑结构分为壁挂式显示屏支撑结构和楼顶式显示屏支撑结构。
