最新不同牌号碳钢的化学成分表

优质碳素结构钢牌号和化学成分

小型件宜采用调质处理，大型件宜采用正火处理应用举例: 主要用于制造强度高的运动件，如透平机叶轮、压缩机活塞。

轴、齿轮、齿条、蜗杆等。

焊接件注意焊前预热，焊后消除应力退火（中碳钢）焊接性较差：一般情况下，有形成裂纹的倾向，焊前应预热，，焊后消除应力热处理。

用E5016焊条，在焊接时结气候没太大要求，只要不是过于潮湿、寒冷、在对45号钢焊接前应先对被焊件加热至400度左右即发出桔红色光后再开始焊接，焊接后如果焊口位置允许，在焊口没彻底褪红前用锺调敲击焊口，可以防止焊口开裂。

如果直流焊机反接效果好，就是下极接被焊物。

常见碳钢及其牌号

0.050 / 0.045 0.050
0.045
0.045 F,b,Z
0.045 F,b,Z 0.045 F,b,Z
Q255 Q275
C D A/B
－
0.18 0.17 0.18-0.28
0.28-0.38
0.35-0.80 0.30 0.35-0.80 0.30 0.40-0.70 0.30
0.50-0.整80理ppt 0.35
0.040
0.035
0.050 / 0.045 0.050
0.040 Z 0.035 TZ 0.045 Z
0.045 Z
Q×××AF
屈服强度字母屈服强度值
沸腾钢F 脱氧半镇静钢b 方法镇静钢Z
（MPa ）
特殊镇静钢TZ
质量等级：A、B、C、D
整理ppt
例：
Q235AF 表示屈服强度为235MPa的A级
P
≥
08F 0.05-0.11 0.25-0.50 0.03 <0.035 <0.035 175 10 0.07-0.13 0.35-0.65 0.17-0.37 <0.035 <0.035 205 20 0.17-0.23 0.35-0.65 0.17-0.37 <0.035 <0.035 245 35 0.32-0.39 0.50-0.80 0.17-0.37 <0.035 <0.035 315 40 0.37-0.44 0.50-0.80 0.17-0.37 <0.035 <0.035 335 45 0.42-0.50 0.50-0.80 0.17-0.37 <0.035 <0.035 355 50 0.47-0.55 0.50-0.80 0.17-0.37 <0.035 <0.035 375 60 0.57-0.65 0.50-0.80 0.17-0.37 <0.035 <0.035 400 65 0.62-0.70 0.50-0.80 0.17-0.37 <0.035 <0.035 420

易切削钢牌号和化学成分对应表

让我们来排版易切削钢牌号和化学成分对应表。

1. 45号钢：C：0.42-0.50，Mn：0.50-0.80，Si：0.17-0.372. 40Cr：C：0.37-0.44，Mn：0.50-0.80，Cr：0.80-1.103. 20号钢：C：0.17-0.24，Mn：0.35-0.65，Si：0.17-0.374. 35号钢：C：0.32-0.39，Mn：0.50-0.80，Si：0.17-0.375. 30CrMnSiA：C：0.28-0.34，Mn：0.80-1.10，Si：0.80-1.10，Cr：0.80-1.10接下来，让我们开始撰写文章。

易切削钢牌号和化学成分对应表随着工业技术的不断进步和发展，易切削钢在机械加工中扮演着重要的角色。

而对于使用易切削钢的生产厂家和加工工人来说，熟悉和了解钢牌号与化学成分的对应关系是至关重要的。

下面我们将就易切削钢牌号和化学成分对应表展开深入探讨。

一、45号钢45号钢是一种通用的碳素结构钢，其化学成分包括：碳素含量在0.42-0.50之间，锰含量在0.50-0.80之间，硅含量在0.17-0.37之间。

它具有良好的切削加工性能和热处理性能，可用于制造各种机械零部件。

二、40Cr40Cr是一种合金结构钢，其化学成分主要包括：碳素含量在0.37-0.44之间，锰含量在0.50-0.80之间，铬含量在0.80-1.10之间。

它具有高强度和硬度，耐磨性好，适用于制造重载、高强度和高耐磨零部件。

三、20号钢20号钢是一种低碳钢，其化学成分包括：碳素含量在0.17-0.24之间，锰含量在0.35-0.65之间，硅含量在0.17-0.37之间。

它具有良好的焊接性能和切削加工性能，适用于制造焊接零部件和工程结构。

四、35号钢35号钢是一种中碳素结构钢，其化学成分主要包括：碳素含量在0.32-0.39之间，锰含量在0.50-0.80之间，硅含量在0.17-0.37之间。

它具有较高的强度和硬度，耐磨性和切削加工性能良好，适用于制造强度要求较高的零部件。

常用牌号钢料的化学成分及力学性能参考表

HC340/590DP B340/590DP HC550/690DP HC420/780DP HC500/780DP
Q/BQB418- 0.18
0.8
2009双相高
强度冷连轧
钢带
0.18
0.6
2.2 0.035 0.03 0.02
2.5
0.04 0.015 0.01
B400/780DP
0.2
0.8
2.5 0.035 0.03 0.02
14
14
14
34
36
37
36
38
39
38
40
41
40
42
43
42
44
45
27
23
22
20
16
18
12
14
10
-
14
7
3
A80mm/26 A80mm/23 A80mm/21 (Lo=50mm,b=25mm)22 A80mm/19 A80mm/17 (Lo=50mm,b=25mm)16 A80mm/15 A80mm/14
32
33
355
≥540
A50/21 A50/22
420
≥590
A50/19 A50/20
295
440
34
1a
340 420-540
19
25
380 450-590
420
480-620
T＜3.0 A80mm
460 520-670
500 550-700
18
23
16
T≥3.0 A5.65
21
14
19
12
17

常见碳钢及其牌号

表3-4 碳素工具钢的化学成分和性能（淬火后HRC≥62)
钢号
C, %
Mn, %
Si, %
S, %
P, %
退火后 HBS,
水冷淬火温度，℃
T7 0.65-0.74 0.40
0.35 0.030 0.035 187
T8 0.75-0.84 0.40
0.35 0.030 0.035 187
T8Mn 0.80-0.90 0.40-0.60 0.35 0.030 0.035 187
螺纹量规
4、铸造碳钢
• 牌号：ZG270-500表示屈服点不小于 270MPa、抗拉强度不小于500MPa。
• 应用：制造形状复杂、力学性能要求较高的机械零件。如：轧钢机机架、水压机横梁等。
T9 0.85-0.94 0.40
0.35 0.030 0.035 192
T10Mn 0.95-1.0Байду номын сангаас 0.40-0.60 0.35 0.030 0.035
19
T10 0.95-1.04 0.40
0.35 0.030 0.035 207
T12 1.15-1.24 0.40
0.35 0.030 0.035 207
牌号等级
w(C) %
化学成分 w(
w( Mn) Si)
%
%
w(S ) %
不大于
w( P) 脱氧 % 方法
Q195 － 0.06-0.12 0.25-0.50 0.30
0.050
0.045 F,b,Z
Q215 A / B 0.09-0.15 0.25-0.55 0.30 Q235 A 0.14-0.22 0.30-0.65 0.30

碳素工具钢化学成份表性能特性T7AT8AT9A

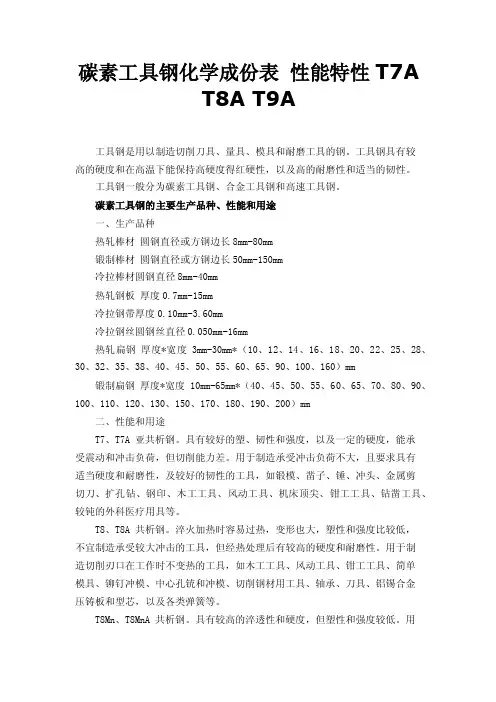

碳素工具钢化学成份表性能特性T7AT8A T9A工具钢是用以制造切削刀具、量具、模具和耐磨工具的钢。

工具钢具有较高的硬度和在高温下能保持高硬度得红硬性，以及高的耐磨性和适当的韧性。

工具钢一般分为碳素工具钢、合金工具钢和高速工具钢。

碳素工具钢的主要生产品种、性能和用途一、生产品种热轧棒材圆钢直径或方钢边长8mm-80mm锻制棒材圆钢直径或方钢边长50mm-150mm冷拉棒材圆钢直径8mm-40mm热轧钢板厚度0.7mm-15mm冷拉钢带厚度0.10mm-3.60mm冷拉钢丝圆钢丝直径0.050mm-16mm热轧扁钢厚度*宽度 3mm-30mm*（10、12、14、16、18、20、22、25、28、30、32、35、38、40、45、50、55、60、65、90、100、160）mm锻制扁钢厚度*宽度 10mm-65mm*（40、45、50、55、60、65、70、80、90、100、110、120、130、150、170、180、190、200）mm二、性能和用途T7、T7A 亚共析钢。

具有较好的塑、韧性和强度，以及一定的硬度，能承受震动和冲击负荷，但切削能力差。

用于制造承受冲击负荷不大，且要求具有适当硬度和耐磨性，及较好的韧性的工具，如锻模、凿子、锤、冲头、金属剪切刀、扩孔钻、钢印、木工工具、风动工具、机床顶尖、钳工工具、钻凿工具、较钝的外科医疗用具等。

T8、T8A 共析钢。

淬火加热时容易过热，变形也大，塑性和强度比较低，不宜制造承受较大冲击的工具，但经热处理后有较高的硬度和耐磨性。

用于制造切削刃口在工作时不变热的工具，如木工工具、风动工具、钳工工具、简单模具、铆钉冲模、中心孔铳和冲模、切削钢材用工具、轴承、刀具、铝锡合金压铸板和型芯，以及各类弹簧等。

T8Mn、T8MnA 共析钢。

具有较高的淬透性和硬度，但塑性和强度较低。

用于制造断面较大的木工工具、手锯锯条、刻印工具、铆钉冲模、发条、带锯锯条、圆盘锯片、煤矿用凿、石工用凿等。

钢的含碳量分级标准

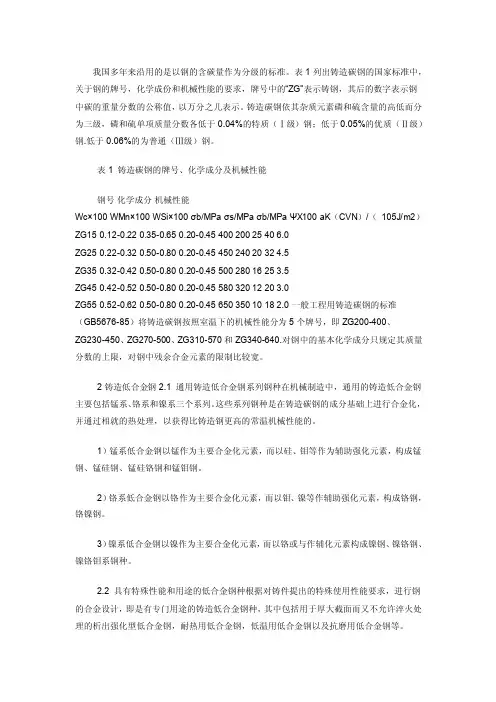

我国多年来沿用的是以钢的含碳量作为分级的标准。

表1列出铸造碳钢的国家标准中，关于钢的牌号，化学成份和机械性能的要求，牌号中的“ZG”表示铸钢，其后的数字表示钢中碳的重量分数的公称值，以万分之几表示。

铸造碳钢依其杂质元素磷和硫含量的高低而分为三级，磷和硫单项质量分数各低于0.04%的特质（Ⅰ级）钢；低于0.05%的优质（Ⅱ级）钢.低于0.06%的为普通（Ⅲ级）钢。

表1 铸造碳钢的牌号、化学成分及机械性能钢号化学成分机械性能Wc×100 WMn×100 WSi×100 σb/MPaσs/MPaσb/MPaΨX100 aK（CVN）/（105J/m2）ZG15 0.12-0.22 0.35-0.65 0.20-0.45 400 200 25 40 6.0ZG25 0.22-0.32 0.50-0.80 0.20-0.45 450 240 20 32 4.5ZG35 0.32-0.42 0.50-0.80 0.20-0.45 500 280 16 25 3.5ZG45 0.42-0.52 0.50-0.80 0.20-0.45 580 320 12 20 3.0ZG55 0.52-0.62 0.50-0.80 0.20-0.45 650 350 10 18 2.0一般工程用铸造碳钢的标准（GB5676-85）将铸造碳钢按照室温下的机械性能分为5个牌号，即ZG200-400、ZG230-450、ZG270-500、ZG310-570和ZG340-640.对钢中的基本化学成分只规定其质量分数的上限，对钢中残余合金元素的限制比较宽。

2铸造低合金钢2.1 通用铸造低合金钢系列钢种在机械制造中，通用的铸造低合金钢主要包括锰系、铬系和镍系三个系列。

这些系列钢种是在铸造碳钢的成分基础上进行合金化，并通过相就的热处理，以获得比铸造钢更高的常温机械性能的。

1）锰系低合金钢以锰作为主要合金化元素，而以硅、钼等作为辅助强化元素，构成锰钢、锰硅钢、锰硅铬钢和锰钼钢。

国内常用材料牌号,密度,成分

主题:关于螺丝材料(浏览3次) 一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料（一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。1、低碳钢C%≤0.25% 国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材料。）2、中碳钢0.25%<C%≤0.45% 国内通常称为35号、45号钢，国外基本称为1035，CH38F，1039，40ACR等。主要用于8级螺母、8.8级螺栓及8.8级内六角产品。3、高碳钢C%>0.45%。目前市场上基本没使用。4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。（二）不锈钢。性能等级：45，50，60，70，80。主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。A1，A2，A4马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。C1，C2，C4铁素体不锈钢。18%Cr镦锻性较好，耐腐蚀性强于马氏体。目前市场上进口材料主要是日本产品。按级别主要分SUS302、SUS304、SUS316。4.8级六角螺栓：1008K、1010、1015K。6.8级六角螺栓：1032、1035、1040、CH38F、1039。8.8级六角螺栓：1035ACR（M10以下）1040ACR（M12以上）CH38F、1045ACR、1039 10B21、10B33、10B38。8.8级内六角螺栓：CH38F、1039、10B21（M10-M12）、10B33、（M14）10B38（M12-M24）10B21。10.9级六角螺栓：1045ACR、10B38。│8│级螺帽：1008K、1010。8级螺帽：1015（M<16）、CH38F （M≥16）。10级螺帽：CH38F、1039、10B21、10B33。12级螺帽：1039、10B21、10B33、10B38。马车螺丝：1008、1010、1015。六角缘凸螺栓：CH38F、1039、10B21、10B33、10B38。六角木螺丝：1008K、1010。自攻钉、墙板钉、钻尾钉、夹板钉：1018、1022、CH22A。机螺钉、家俱螺丝：1008、1010。（三）铜。常用材料为黄铜…锌铜合金。市场上主要用H62、H65、H68铜做标准件。二、碳钢产品所使用的盘元三、材料中各类元素对钢的性质的影响1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。2、锰（Mn）：提高钢件强度，并在一定程度上提高可淬性。即在淬火时增加了淬硬渗入的强度，锰还能改进表面质量，但是太多的锰对延展性和可焊性不利。并会影响电镀时镀层的控制。3、镍（Ni）：提高钢件强度，改善低温下的韧性，提高耐大气腐蚀能力，并可保证稳定的热处理效果，减小氢脆的作用。4、铬（Cr）：能提高可淬性，改善耐磨性，提高耐腐蚀能力，并有利于高温下保持强度。5、钼（Mo）：能帮助控制可淬性，降低钢对回火脆性的敏感性，对提高高温下的抗拉强度有很大影响。6、硼（B）：能提高可淬性，并且有助于使低碳钢对热处理产生预期的反应。 7、矾（V）：细化奥氏体晶粒，改善韧性。8、硅（Si）：保证钢件的强度，适当的含量可以改善钢件塑性和韧性。四、关于不锈钢材质之特性简介（304、316）（一）该三种材质均为300系列的奥氏体不锈钢，其化学成分如下： v 4c ［名称：C、Si、Mn、P、S、Ni、Cr、Mo、Cu］。304M ≤0.06 ≤1.0 ≤2.0 ≤0.045 ≤0.03 8.91-10.0 18.0-20.0 0 0 。316 ≤0.03-0.06 ≤1.0 ≤2.0 ≤0.045 ≤0.03 10.0-14.0 16.0-18.0 2.0-3.0 0。304HC ≤0.08 ≤1.0 ≤2.0 ≤0.045 ≤0.03 8.0-10.5 17.0-19.0 0 1.0-3.0。（二）主要化学成分与不锈钢性能之关系1、碳 C 可增加硬度和强度，含量过高会降低其延展性和耐蚀性。2、铬 Cr 可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性。3、镍 Ni 可增加高温强度、耐蚀性，降低冷加工硬化之速率。4、钼 Mo 增加强度，对氧化物和海水的耐蚀性优良。5、铜 Cu 利于冷加工成型，降低磁性。（三）材质之其它性能1、以上材质正常状态无磁性。304M冷加工后略有磁性（1.6u-2.0u左右）；304HC磁性为（1.01u-1.6u左右）；316材质冷加工后磁性小于1.01u。2、各材质均有良好的延展性，易冷加工成型，抗拉强度、屈服强度、均可达到要求。（Ts 抗拉强度 min 700N/mm, Ys 屈服强度 min 450N/mm）。（四）结论1、304M、304HC、316三种材质是目前300系列奥氏体不锈钢使用最广的材质之一。各材质明显差异为：冷加工后材质磁性为316<304HC<304M。316材质抗化学品腐蚀，抗孔蚀性及抗海水耐蚀性能相对于304M及304HC要优良。2、总之，不锈钢标准件特性为耐腐蚀、美观、卫生，但其强度、硬度正常情况下相当于碳钢（6.8级）故对不锈钢产品应不可撞击、敲打、注意维护其表面光洁度、精度，且不能和使用碳钢产品一样随便施加力量，亦不可施力过大，同时因不锈钢延展性好，在使用时产生钢屑易粘于螺帽牙级处，增加摩檫力，易导致锁死，而使用碳钢即使产生铁屑也会掉落，相对于不锈钢不易锁死。

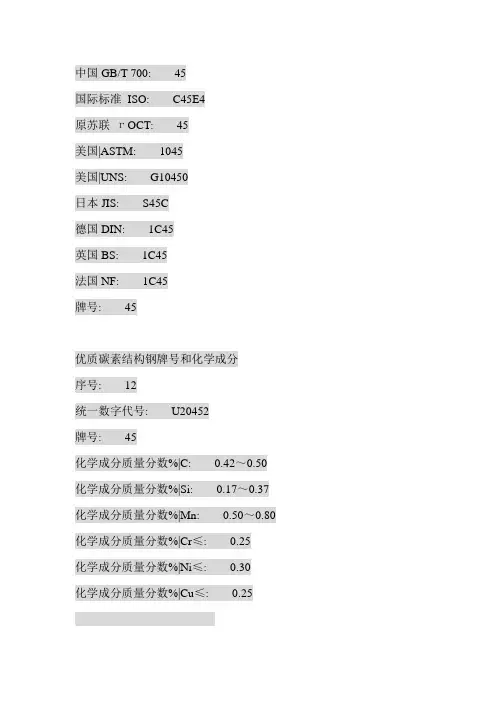

优质碳素结构钢牌号和化学成分

小型件宜采用调质处理，大型件宜采用正火处理应用举例: 主要用于制造强度高的运动件，如透平机叶轮、压缩机活塞。

轴、齿轮、齿条、蜗杆等。

焊接件注意焊前预热，焊后消除应力退火（中碳钢）焊接性较差：一般情况下，有形成裂纹的倾向，焊前应预热，，焊后消除应力热处理。

用E5016焊条，在焊接时结气候没太大要求，只要不是过于潮湿、寒冷、在对45号钢焊接前应先对被焊件加热至400度左右即发出桔红色光后再开始焊接，焊接后如果焊口位置允许，在焊口没彻底褪红前用锺调敲击焊口，可以防止焊口开裂。

如果直流焊机反接效果好，就是下极接被焊物。

一般工程用铸造碳钢的牌号及化学成分

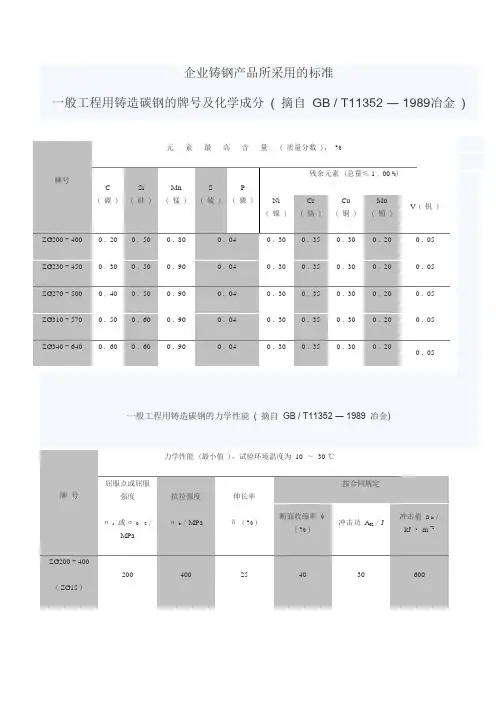

企业铸钢产品所采用的标准一般工程用铸造碳钢的牌号及化学成分( 摘自GB / T11352 ― 1989冶金)一般工程用铸造碳钢的力学性能( 摘自GB / T11352 ― 1989 冶金)牌号力学性能 (最小值 )，试验环境温度为10 ～30 ℃屈服点或屈服强度σs或σ0.2/MPa抗拉强度σb/ MPa伸长率δ ( % )按合同规定断面收缩率ψ( % )冲击功A K/ J冲击值 a k/kJ · m -2ZG200 - 400( ZG15 )200 400 25 40 30 600牌号元素最高含量(质量分数 )，%C(碳 )Si(硅 )Mn(锰 )S(硫 )P(磷 )残余元素 (总量≤ 1 . 00 %)Ni(镍 )Cr(铬 )Cu(铜 )Mo(钼 )V (钒 )ZG200 - 400 0 . 20 0 . 50 0 . 80 0 . 04 0 . 30 0 . 35 0 . 30 0 . 20 0 . 05ZG230 - 450 0 . 30 0 . 50 0 . 90 0 . 04 0 . 30 0 . 35 0 . 30 0 . 20 0 . 05 ZG270 - 500 0 . 40 0 . 50 0 . 90 0 . 04 0 . 30 0 . 35 0 . 30 0 . 20 0 . 05 ZG310 - 570 0 . 50 0 . 60 0 . 90 0 . 04 0 . 30 0 . 35 0 . 30 0 . 20 0 . 05ZG340 - 640 0 . 60 0 . 60 0 . 90 0 . 04 0 . 30 0 . 35 0 . 30 0 . 200 . 05ZG230 - 450( ZG25 )230 450 22 32 25 450 ZG270 - 500( ZG35 )270 500 18 25 22 350 ZG310 - 570( ZG45 )310 570 15 21 15 300 ZG340 - 640( ZG55 )340 640 10 18 10200一般工程用铸造碳钢的特性和应用牌号主要特性应用举例ZG200 - 400( ZG15 )低碳铸钢，韧性及塑性均好，但强度和硬度较低，低温冲击韧度大，脆性转变温度低，导磁、导电性能良好，焊接性好，但铸造性差机座、电气吸盘、变速箱体等受力不大，但要求韧性的零件ZG230 - 450 ( ZG25 )用于负荷不大、韧性较好的零件，如轴承盖、底板、阀体、机座、侧架、轧钢机架、箱体、犁柱、砧座等ZG270 - 500( ZG35 )中碳铸钢，有一定的韧性及塑性，强度和硬度较高，切削性良好，焊接性尚可，铸造性能比低碳钢好应用广泛，用于制作飞轮、车辆车钩、水压机工作缸、机架、蒸气锤气缸、轴承座、连杆、箱体、曲拐ZG310 - 570 ( ZG45 )用于重负荷零件、如联轴器、大齿轮、缸体、气缸、机架、制动轮、轴及辊子ZG340-640高碳铸钢，具有高强度、高硬度及高耐磨性，塑性韧性低，铸造、焊接性均差，裂纹敏感性较大起重运输机齿轮、联轴器、齿轮、车轮、阀轮、叉头大型铸件用低合金铸钢的牌号及化学成分牌号化学成分 (质量分数 )，%C ( 碳 ) Si ( 硅 ) Mn ( 锰 )P( 磷 )，S( 硫 )Cr ( 铬 ) Ni ( 镍 ) Mo ( 钼 ) Cu ( 铜 )ZG30Mn0 . 27～0 . 340 . 30～0 . 501 . 20～1 . 50≤0 . 035————ZG40Mn 0 . 35～0 . 450 . 30～0 . 451 . 20～1 . 50≤0 . 035————ZG40Mn20 . 35～0 . 450 . 20～0 . 401 . 60～1 . 80≤0 . 035————ZG50Mn20 . 45～0 . 550 . 20～0 . 401 . 50～1 . 80≤0 . 035————ZG20Mn0 . 12～0 . 220 . 60～0 . 801 . 00～1 . 30≤0 . 035—≤0 . 40——ZG35Mn0 . 30～0 . 400 . 60～0 . 801 . 10～1 . 40≤0 . 035————ZG35SiMn Mo 0 . 32～0 . 401 . 10～1 . 401 . 10～1 . 40≤0 . 035——0 . 20～0 . 30≤0 . 30ZG35CrMn Si 0 . 30～0 . 400 . 50～0 . 750 . 90～1 . 20≤0 . 0350 . 50～0 . 80———ZG20MnM o 0 . 17～0 . 230 . 20～0 . 401 . 10～1 . 40≤0 . 035——0 . 20～0 . 35≤0 . 30ZG55CrMn Mo 0 . 50～0 . 600 . 25～0 . 601 . 20～1 . 60≤0 . 0350 . 60～0 . 90—0 . 20～0 . 30≤0 . 30ZG40Cr10 . 35～0 . 450 . 20～0 . 400 . 50～0 . 80≤0 . 0350 . 80～1 . 10———ZG34Cr2N i2Mo 0 . 30～0 . 370 . 30～0 . 600 . 60～1 . 00≤0 . 0351 . 40～1 . 701 . 40～1 . 700 . 15～0 . 35—ZG20CrMo0 . 17～0 . 250 . 20～0 . 450 . 50～0 . 80≤0 . 0350 . 50～0 . 80—0 . 40～0 . 60—ZG35Cr1M o 0 . 30～0 . 370 . 30～0 . 500 . 50～0 . 80≤0 . 0350 . 80～1 . 20—0 . 20～0 . 30—ZG42Cr1M o 0 . 38～0 . 450 . 30～0 . 600 . 60～1 . 00≤0 . 0350 . 80～1 . 20—0 . 20～0 . 30—ZG50Cr1M o 0 . 46～0 . 540 . 25～0 . 500 . 50～0 . 80≤0 . 0350 . 90～1 . 20—0 . 15～0 . 25—ZG65Mn0 . 62～0 . 700 . 17～0 . 370 . 90～1 . 20≤0 . 035————ZG28NiCr Mo 0 . 25～0 . 300 . 30～0 . 800 . 60～0 . 90≤0 . 0350 . 35～0 . 850 . 40～0 . 800 . 35～0 . 55—ZG30NiCr Mo 0 . 25～0 . 350 . 30～0 . 600 . 70～1 . 00≤0 . 0350 . 60～0 . 900 . 60～1 . 000 . 35～0 . 50—ZG35NiCr Mo 0 . 30～0 . 370 . 60～0 . 900 . 70～1 . 00≤0 . 0350 . 40～0 . 900 . 60～0 . 900 . 40～0 . 50—。

常见碳钢及其牌号

s ，MPa
≥ 175 205 245 315 335 355 375 400 420
(摘自GB/T699-1999)
65Mn ———表示Wc为0.65%、含锰量较高（WMn=0.9~1.2%)的优质
碳素结构钢。
08F
质碳素结构钢，属沸腾钢。
———表示Wc为0.08%的优
应
用
08F、
冷冲压件，如汽车和仪表外壳、容器、罩子等。
A表示高级优质，w(S) 0.020 % ，w(P) 0.030 % 。表3-4 碳素工具钢的化学成分和性能（淬火后HRC≥62)
钢号
S, % P, % 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035
C, %
Mn, %
Si, %
0.030 0.030 0.030 0.030 0.030 0.030 0.030 0.030
碳素钢
碳素钢
碳素钢简称碳钢，是最基本的铁碳合金。它是指在冶炼时没有特意加入合金元素，且含碳量小于2.11％的铁碳合金。
碳钢的牌号
1、碳素结构钢牌号 —— 如 Q215B，表示 s ≥ 215 MPa（厚度 ≤ 16mm），B级质量。表3-1 碳素结构钢的牌号和化学成分(GB/T700-1988)
退火后 HBS, 187 187 187 192 19 207 207 217
水冷淬火温度，℃ 800-820 780-800 780-800 760-780 760-780 760-780 760-780 760-780
T7 T8 T8Mn T9 T10Mn T10 T12 T13
0.65-0.74 0.75-0.84 0.80-0.90 0.85-0.94 0.95-1.04 0.95-1.04 1.15-1.24 1.25-1.35

焊接用钢盘条的牌号和化学成分

O.18 O.65
H15Mn
0.11～ O.80～ ≤O.03 O.20 ≤0.30 ≤O.20
0.18 1.10
1.20～ 0.40～
低 H08MnSi 合 H10MI|Si
≤0.11 1.50 O.70 ≤0.20 ≤O.30 ≤O.20
≤O.14 0.80～ O.60～
金
1.10 O.90
钢
O.07～ 1.00～ O.65～
Q195
390
30
d=O
Q215
420
28
d=O
Q235
490
23
• (1)用途适用于直径为 5.5.30ram 各类钢的圆盘条。
d=0.5a
(2)尺寸规格见表 1
表 1 热轧盘条的尺寸规格
直径／ mm
允许偏差／mm
圆度／mm
横截面
B 级精
B 级精 C 级精积
A 级精度
C 级精度 A 级精度
度
度
度／mm2
5.18
30.O
707
5.55
(3)盘重见表 2。
组别 I Ⅱ Ⅲ Ⅳ V
表 2 .盘条的理论质量质量／(kg／盘) 60～<500 500～<1000 1000～<1500 1500～(2000 ≥2000
注：1.盘条质量组别按表中的规定，允许每批有 5％的盘数(不足 2 盘的允许有两盘)由两根组成，每盘质量为 60～500kg 的每根质量不得小于 20kg；其余组别质量的盘条，每根盘条质量不得小于 100kg.
0.035 0.035
0.025 O.035 0.035 O.035 O.030 O.030 0.030 O.030 O.030 O.030 O.030 O.030 O.030 O.030 O.030 O.030 O.025 0.030 0.035 O.035

1035美标优碳钢交货状态及钢板化学成分

1035美标优碳钢交货状态及钢板化学成分
1、1035钢板材质分析
1035钢板是美标优碳钢，相当于国标的35# 钢，1035钢是一种中碳结构钢，具有良好的冷热加工性，良好的力学性能。

由于价格低廉，货源广泛，在工业机械制造行业得到广泛应用。

2、1035钢板执行标准：AISI（美国钢铁学会标准）
3、1035钢板交货状态：多以热轧、正火或调质状态交货
4、1035钢板化学成分
5、1035钢板冶炼方法
转炉/电炉炼钢→LF炉精炼→VD炉真空脱气→连铸/模铸/电渣→清理加热→轧制→探伤→热处理→钢板精整→取样→性能检验
6、1035钢板应用范围
1035钢板广泛应用于制造各种锻件和热压件，机械制造的零件，动载荷及冲击作用不大的机械加工件和弹簧件，如锻造齿轮、拉杆、轧辊、轴、摩擦盘、农用掘土犁铧、重负荷心轴等。

钢的含碳量分级标准（可编辑）

我国多年来沿用的是以钢的含碳量作为分级的标准。

表1列出铸造碳钢的国家标准中，关于钢的牌号，化学成份和机械性能的要求，牌号中的“ZG”表示铸钢，其后的数字表示钢中碳的重量分数的公称值，以万分之几表示。

铸造碳钢依其杂质元素磷和硫含量的高低而分为三级，磷和硫单项质量分数各低于0.04%的特质（级）钢；低于0.05%的优质（级）%的为普通（级）钢。

表1 铸造碳钢的牌号、化学成分及机械性能钢号?化学成分?机械性能Wc×100?WMn×100?WSi×100?σb/MPa?σs/MPa?σb/MPa?ΨX100?aK（CVN）/（ 105J/m2）ZG15?0.12-0.22?0.35-0.65?0.20-0.45?400?200?25?40?6.0 ZG25?0.22-0.32?0.50-0.80?0.20-0.45?450?240?20?32?4.5ZG35?0.32-0.42?0.50-0.80?0.20-0.45?500?280?16?25?3.5ZG45?0.42-0.52?0.50-0.80?0.20-0.45?580?320?12?20?3.0ZG55?0.52-0.62?0.50-0.80?0.20-0.45?650?350?10?18?2.0一般工程用铸造碳钢的标准（GB5676-85）将铸造碳钢按照室温下的机械性能分为5个牌号，即ZG200-400、ZG230-450、ZG270-500、ZG310-570和ZG340-640.对钢中的基本化学成分只规定其质量分数的上限，对钢中残余合金元素的限制比较宽。

2铸造低合金钢2.1 通用铸造低合金钢系列钢种在机械制造中，通用的铸造低合金钢主要包括锰系、铬系和镍系三个系列。

这些系列钢种是在铸造碳钢的成分基础上进行合金化，并通过相就的热处理，以获得比铸造钢更高的常温机械性能的。

1）锰系低合金钢以锰作为主要合金化元素，而以硅、钼等作为辅助强化元素，构成锰钢、锰硅钢、锰硅铬钢和锰钼钢。

碳素钢材一览表

一、常用钢铁产品的命名符号常用的钢铁产品牌号的表示，一般采用汉语拼音字母，化学元素符号和阿拉伯数字相结合的方法表示。

常用化学元素符号见表一。

表一常用化学元素符号采用汉语拼音字母表示产品名称、用途、特性和工艺方法时，一般从代表产品名称的汉字的汉语拼音中选取第一个字母。

当和另一产品所取字母重复时，选取第二个字母或第三个字母，或同时选取两个汉字的第一个拼音字母。

采用汉语拼音字母，原则上只取一个，一般不超过两个。

产品名称、用途、特性和工艺方法表示符号见表二。

（）表二产品名称、用途、特性和工艺方法表示符号二、常见钢铁产品的牌号表示方法1．碳素结构钢①由Q+数字+质量等级符号+脱氧方法符号组成。

它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点(σs)为235 M Pa的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为A、B、C、D。

脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。

例如Q 235-AF表示A级沸腾钢。

③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2．优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。

3．碳素工具钢①钢号冠以“T”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。

例如“T8”表示平均碳含量为0.8%。

③锰含量较高者，在钢号最后标出“Mn”，例如“T 8Mn”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。

最新不同牌号碳钢的化学成分表

合集下载

优质碳素结构钢牌号和化学成分

常见碳钢及其牌号

易切削钢牌号和化学成分对应表

常用牌号钢料的化学成分及力学性能参考表

常见碳钢及其牌号

碳素工具钢化学成份表性能特性T7AT8AT9A

钢的含碳量分级标准

国内常用材料牌号,密度,成分

优质碳素结构钢牌号和化学成分

一般工程用铸造碳钢的牌号及化学成分

常见碳钢及其牌号

焊接用钢盘条的牌号和化学成分

1035美标优碳钢交货状态及钢板化学成分

钢的含碳量分级标准（可编辑）

碳素钢材一览表

文档推荐

最新文档
