EDA复习题(终)(2)精编版

eda期末考试复习题EDA期末考试复习题一、选择题（每题2分，共20分）1. EDA（Electronic Design Automation）是指：A. 电子设计自动化B. 电子数据交换C. 电子文档自动化D. 电子设备自动化2. 在EDA工具中，用于设计和仿真数字逻辑电路的软件是：A. MATLABB. VHDLC. SPICED. AutoCAD3. 下列哪个不是硬件描述语言（HDL）？A. VerilogB. VHDLC. C++D. SystemVerilog4. FPGA（Field-Programmable Gate Array）是一种：A. 可编程逻辑器件B. 微处理器C. 存储器D. 网络设备5. 在VHDL中，以下哪个关键字用于定义实体？A. entityB. architectureC. processD. package6. 以下哪个是模拟电路设计中常用的EDA工具？A. Quartus IIB. ModelSimC. CadenceD. Xilinx ISE7. 以下哪个不是数字电路设计中的基本逻辑门？A. ANDB. ORC. NOTD. XOR8. 在VHDL中，以下哪个是并行赋值语句？A. ifB. caseC. loopD. when9. 在EDA设计流程中，仿真验证的目的是：A. 检查电路是否能正常工作B. 检查电路的物理尺寸C. 检查电路的功耗D. 检查电路的散热性能10. 以下哪个不是EDA设计流程中的步骤？A. 电路设计B. 仿真验证C. 版图设计D. 电路测试二、填空题（每空2分，共20分）11. 在VHDL中，用于定义端口的关键字是________。

12. FPGA的编程方式包括________和________。

13. 一个完整的EDA设计流程通常包括________、________、________、________和________。

14. 在数字电路设计中，________是一种用于描述电路行为的建模方式。

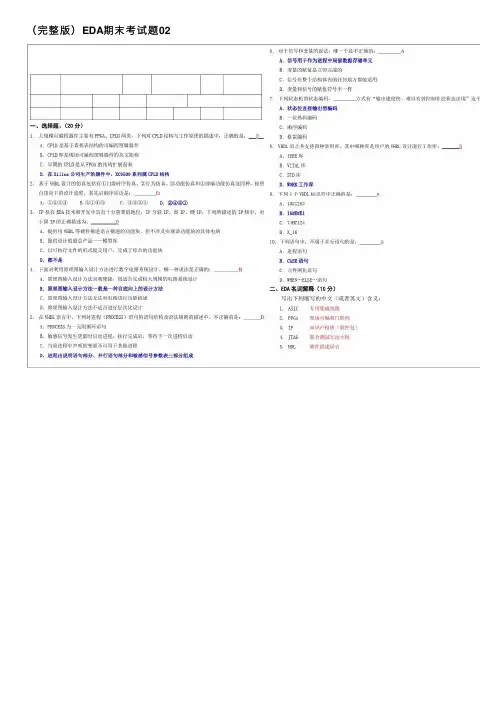

（完整版）EDA期末考试题02五、阅读下列VHDL程序，画出相应ＲＴＬ图：（10分）LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY TRIS ISPORT ( CONTROL : IN STD_LOGIC;INN : IN STD_LOGIC;Q : INOUT STD_LOGIC;Y : OUT STD_LOGIC );END TRIS;ARCHITECTURE ONE OF TRIS ISBEGINPROCESS (CONTROL, INN, Q)BEGINIF (CONTROL = '0') THENY <= Q;Q <= 'Z';ELSEQ <= INN;Y <= 'Z';END IF;END PROCESS;END ONE;六、写VHDL程序：（20分）1. 试描述⼀个带进位输⼊、输出的8位全加器端⼝：A、B为加数，CIN为进位输⼊，S为加和，COUT为进位输出LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL;ENTITY ADDER8 ISPORT (A, B : IN STD_LOGIC_VECTOR (7 DOWNTO 0);CIN : IN STD_LOGIC;COUT : OUT STD_LOGIC;S : OUT STD_LOGIC_VECTOR (7 DOWNTO 0) );END ADDER8;ARCHITECTURE ONE OF ADDER8 ISSIGNAL TS : STD_LOGIC_VECTOR (8 DOWNTO 0);BEGINTS <= (‘0’ & A) + (‘0’ & B) + CIN;S <= TS(7 DOWNTO 0);COUT <= TS(8);END ONE; 2. 看下⾯原理图，写出相应VHDL描述LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MYCIR ISPORT (A, CLK : IN STD_LOGIC;C, B : OUT STD_LOGIC );END MYCIR;ARCHITECTURE BEHAV OF MYCIR ISSIGNAL TA : STD_LOGIC;BEGINPROCESS (A, CLK)BEGINIF CLK’EVENT AND CLK = ‘1’ THENTA <= A;B <= TA;C <= A AND TA;END IF;END PROCESS;END BEHAV;七、综合题（20分）下图是⼀个A/D 采集系统的部分，要求设计其中的FPGA 采集控制模块，该模块由三个部分构成：控制器（Control ）、地址计数器（addrcnt ）、内嵌双⼝RAM （adram ）。

第1页（共5页）班级 学号 姓名密 封 线 内 不 得 答 题一、单项选择题（30分，每题2分） 1．以下关于适配描述错误的是 BA ．适配器的功能是将综合器产生的网表文件配置于指定的目标器件中，使之产生最终的下载文件B ．适配所选定的目标器件可以不属于原综合器指定的目标器件系列C ．适配完成后可以利用适配所产生的仿真文件作精确的时序仿真D ．通常，EDAL 软件中的综合器可由专业的第三方EDA 公司提供，而适配器则需由FPGA/CPLD 供应商提供2．VHDL 语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述 D 。

A ．器件外部特性B ．器件的综合约束C ．器件外部特性与内部功能D ．器件的内部功能 3．下列标识符中， B 是不合法的标识符。

A ．State0B ．9moonC ．Not_Ack_0D ．signall4．以下工具中属于FPGA/CPLD 集成化开发工具的是 DA ．ModelSimB ．Synplify ProC ．MA TLABD ．QuartusII 5．进程中的变量赋值语句，其变量更新是 A 。

A ．立即完成B ．按顺序完成C ．在进程的最后完成D ．都不对6．以下关于CASE 语句描述中错误的是 AA ．CASE 语句执行中可以不必选中所列条件名的一条B ．除非所有条件句的选择值能完整覆盖CASE 语句中表达式的取值，否则最末一个条件句的选择必须加上最后一句“WHEN OTHERS=><顺序语句>”C ．CASE 语句中的选择值只能出现一次D ． WHEN 条件句中的选择值或标识符所代表的值必须在表达式的取值范围7．以下哪个程序包是数字系统设计中最重要最常用的程序包 B A ．STD_LOGIC_ARITH B ．STD_LOGIC_1164C ．STD_LOGIC_UNSIGNEDD ．STD_LOGIC_SIGNED8．基于EDA 软件的FPGA / CPLD 设计流程为：原理图/HDL 文本输入→ A →综合→适配→时序仿真→编程下载→硬件测试。

08EDA复习题一、单项选择题：（20分）1．大规模可编程器件主要有FPGA、CPLD两类，下列对CPLD结构与工作原理的描述中，正确的是__C_____。

A. CPLD即是现场可编程逻辑器件的英文简称；B. CPLD是基于查找表结构的可编程逻辑器件；C. 早期的CPLD是从GAL的结构扩展而来；D. 在Altera公司生产的器件中，FLEX10K 系列属CPLD结构；2．综合是EDA设计流程的关键步骤，综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；在下面对综合的描述中，__C____是错误的。

A.综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件；B.综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系不是唯一的；C.综合是纯软件的转换过程，与器件硬件结构无关；D.为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束。

3．IP核在EDA技术和开发中具有十分重要的地位，IP分软IP、固IP、硬IP；下列所描述的IP核中，对于硬IP的正确描述为___B_______。

A.提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路；B.提供设计的最终产品----掩膜；C.以网表文件的形式提交用户，完成了综合的功能块；D.都不是。

4．基于EDA软件的FPGA / CPLD设计流程为：原理图/HDL文本输入→____B____→综合→适配→__________→编程下载→硬件测试。

①功能仿真②时序仿真③逻辑综合④配置⑤引脚锁定A．③① B.①② C.④⑤ D.④②5．下面对利用原理图输入设计方法进行数字电路系统设计，那一种说法是不正确的__B____。

A.原理图输入设计方法直观便捷，但不适合完成较大规模的电路系统设计；B.原理图输入设计方法无法对电路进行功能描述；C.原理图输入设计方法一般是一种自底向上的设计方法；D.原理图输入设计方法也可进行层次化设计。

EDA技术复习资料一、填空1、EDA设计流程包括设计准备、设计输入、设计处理、和器件编程序四个步骤。

2、EDA的设计验证包括功能仿真、时序仿真和器件测试三个过程。

3、EDA的设计输入主要包括文本输入方式、图形输入方式、和波形输入方式。

4、文本输入是指采用硬件描述语言进行电路设计的方式。

5、功能仿真实在设计输入完成以后，选择具体器件进行编译之前进行的逻辑功能验证，因此又称为前仿真。

6、时序仿真实在选择了具体器件并完成布局、布线之后进行的时序关系仿真，因此又被称为后仿真或延时仿真。

7、当前最流行的并成为IEEE标准的硬件描述语言包括VHDL、和VERILOG HDL。

8、EDA工具大致分为设计输入编辑器、仿真器、HDL综合器、适配器（或布局布线器）、以及下载器等五个模块。

9、IEEE于1987年将VHDL采纳为IEEE#1076标准。

10、用VHDL语言书写的源文件。

即是程序又是文档，即是工程技术人员之间交换信息的文件，又可作为合同签约者之间的文件。

11、用VHDL设计的电路，既可以被高层次的系统调用，成为系统的一部分，也可以作为一个电路的功能快独立存在和独立运行。

12、VDHL设计实体的基本结构由库、程序包、实体、结构体和配臵等部分构成。

13、实体和结构体是设计实体的基本组成部分，它们可以构成最基本的VHDL程序。

14、根据VHDL语法规则，在程序中使用的文字、数据对象、数据类型都需要预先定义。

15、VHDL的实体由实体声明部分和结构体组成。

16、VHDL的实体声明部分制订了设计单元的输入输出端口或引脚，它是设计实体对外的一个通信界面，是外界可以看到的部分。

17、VDHL的结构体用来描述设计实体的逻辑结构和逻辑功能，它由VHDL语句构成，是外界看不到的部分。

18、在VHDL的端口声明语句中，端口方向包括IN、OUT、INOUT和BUFFER。

19、VHDL的数据型文字包括整数文字、实数文字、以数制基数表示的文字和物理量文字。

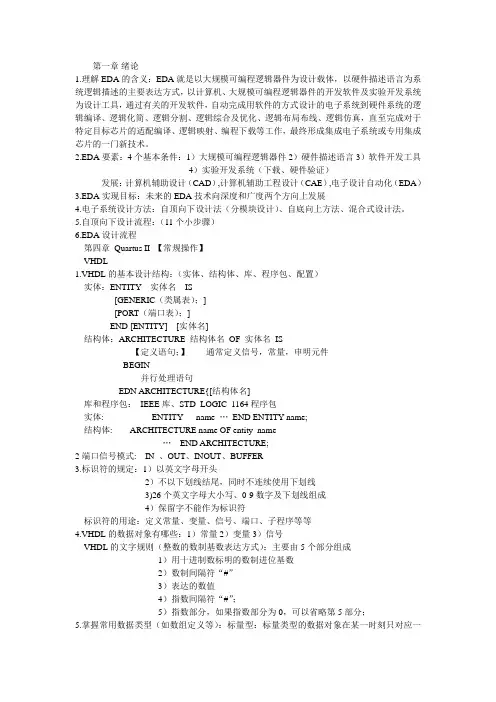

第一章绪论1.理解EDA的含义：EDA就是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真，直至完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片的一门新技术。

2.EDA要素：4个基本条件：1）大规模可编程逻辑器件2）硬件描述语言3）软件开发工具4）实验开发系统（下载、硬件验证）发展：计算机辅助设计（CAD）,计算机辅助工程设计（CAE）,电子设计自动化（EDA）3.EDA实现目标：未来的EDA技术向深度和广度两个方向上发展4.电子系统设计方法：自顶向下设计法（分模块设计）、自底向上方法、混合式设计法。

5.自顶向下设计流程：（11个小步骤）6.EDA设计流程第四章Quartus II 【常规操作】VHDL1.VHDL的基本设计结构：（实体、结构体、库、程序包、配置）实体：ENTITY 实体名IS[GENERIC（类属表）；][PORT（端口表）；]END [ENTITY] [实体名]结构体：ARCHITECTURE 结构体名OF 实体名IS【定义语句；】------通常定义信号，常量，申明元件BEGIN并行处理语句EDN ARCHITECTURE{[结构体名]库和程序包：IEEE库、STD_LOGIC_1164程序包实体: ENTITY name …END ENTITY name;结构体: ARCHITECTURE name OF entity_name…END ARCHITECTURE;2端口信号模式: IN 、OUT、INOUT、BUFFER3.标识符的规定：1）以英文字母开头2）不以下划线结尾，同时不连续使用下划线3)26个英文字母大小写、0-9数字及下划线组成4）保留字不能作为标识符标识符的用途：定义常量、变量、信号、端口、子程序等等4.VHDL的数据对象有哪些：1）常量2）变量3）信号VHDL的文字规则（整数的数制基数表达方式）：主要由5个部分组成1）用十进制数标明的数制进位基数2）数制间隔符“#”3）表达的数值4）指数间隔符“#”；5）指数部分，如果指数部分为0，可以省略第5部分；5.掌握常用数据类型（如数组定义等）：标量型：标量类型的数据对象在某一时刻只对应一个值。

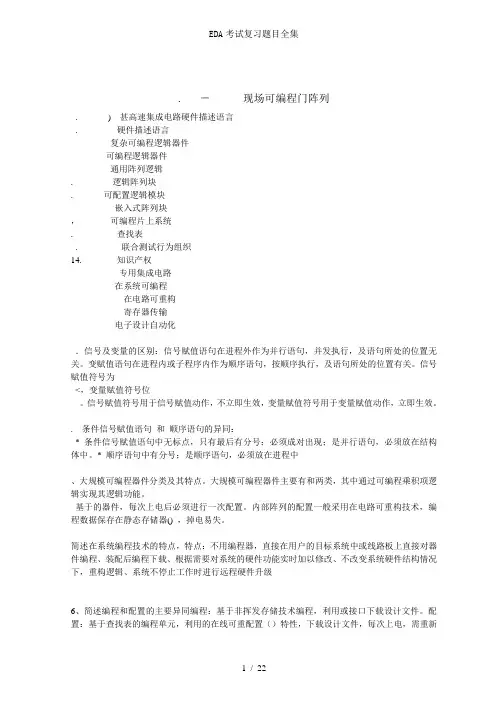

. －现场可编程门阵列. ) 甚高速集成电路硬件描述语言. 硬件描述语言复杂可编程逻辑器件可编程逻辑器件通用阵列逻辑. 逻辑阵列块. 可配置逻辑模块嵌入式阵列块，可编程片上系统. 查找表. 联合测试行为组织14. 知识产权专用集成电路在系统可编程在电路可重构寄存器传输电子设计自动化．信号及变量的区别：信号赋值语句在进程外作为并行语句，并发执行，及语句所处的位置无关。

变赋值语句在进程内或子程序内作为顺序语句，按顺序执行，及语句所处的位置有关。

信号赋值符号为<，变量赋值符号位。

信号赋值符号用于信号赋值动作，不立即生效，变量赋值符号用于变量赋值动作，立即生效。

. 条件信号赋值语句和顺序语句的异同：* 条件信号赋值语句中无标点，只有最后有分号；必须成对出现；是并行语句，必须放在结构体中。

* 顺序语句中有分号；是顺序语句，必须放在进程中、大规模可编程器件分类及其特点。

大规模可编程器件主要有和两类，其中通过可编程乘积项逻辑实现其逻辑功能。

基于的器件，每次上电后必须进行一次配置。

内部阵列的配置一般采用在电路可重构技术，编程数据保存在静态存储器() ，掉电易失。

简述在系统编程技术的特点，特点：不用编程器，直接在用户的目标系统中或线路板上直接对器件编程、装配后编程下载、根据需要对系统的硬件功能实时加以修改、不改变系统硬件结构情况下，重构逻辑、系统不停止工作时进行远程硬件升级6、简述编程和配置的主要异同编程：基于非挥发存储技术编程，利用或接口下载设计文件。

配置：基于查找表的编程单元，利用的在线可重配置（）特性，下载设计文件，每次上电，需重新配置。

7、给出“自顶向下”设计流程的优点（不少于个）设计人员不受芯片结构的约束，进行最适应市场需求的设计，避免再设计风险，缩短产品的上市周期。

设计成果的再利用得以保证。

() 采用结构化开发手段，一旦系统基本功能结构确定，可以实行多人、多任务并行工作方式。

选择实现系统的目标器件的类型、规模，硬件结构的自由度更大。

EDA試卷答案一、单项选择题1、2. 基于EDA软件的FPGA/CPLD设计流程为：原理图/HDL文本输入→__A__→综合→适配→____B____→编程下载→硬件测试。

P14A. 功能仿真B. 时序仿真C. 逻辑综合D. 配置3. IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为__A___。

P25A. 软IPB. 固IPC. 硬IPD. 全对4. 综合是EDA设计流程的关键步骤，在下面对综合的描述中，_____D____是错误的。

P15A. 综合就是把抽象设计层次中的一种表示转化成另一种表示的过程。

B. 综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件。

C. 为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束。

D. 综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系是唯一的（即综合结果是唯一的）。

5. 大规模可编程器件主要有FPGA、CPLD两类，其中CPLD通过___A__实现其逻辑功能。

P42A. 可编程乘积项逻辑B. 查找表（LUT）C. 输入缓冲D. 输出缓冲6. VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述_____B___。

P274A. 器件外部特性B. 器件的内部功能C. 器件外部特性与内部功能D. 器件的综合约束7. 电子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；下列方法中___A___不属于面积优化。

P238A. 流水线设计B. 资源共享C. 逻辑优化D. 串行化8. 进程中的信号赋值语句，其信号更新是___B____。

P134A. 立即完成B. 在进程的最后完成C. 按顺序完成D. 都不对9. 不完整的IF语句，其综合结果可实现__A__。

二、名词解释，写出下列缩写的中文（或者英文）含义： 1.FPGA Field－Programmable Gate Array 现场可编程门阵列2 VHDL Very-High-Speed Integrated Circuit Hardware Description Language)甚高速集成电路硬件描述语言3 HDL Hardware Description Language硬件描述语言5 CPLD Complex Programmable Logic Device复杂可编程逻辑器件6 PLD Programmable Logic Device 可编程逻辑器件7 GAL generic array logic通用阵列逻辑8. LAB Logic Array Block逻辑阵列块9. CLB Configurable Logic Block 可配置逻辑模块10 EABEmbedded Array Block 嵌入式阵列块11SOPC System-on-a-Programmable-Chip 可编程片上系统12. LUT Look-Up Table 查找表13. JTAG Joint Test Action Group 联合测试行为组织14.IP Intellectual Property 知识产15.ASIC Application Specific Integrated Circuits 专用集成电路16 .ISP In System Programmable 在系统可编程17. ICR 在电路可重构18. RTL寄存器传输19.EDA电子设计自动化试题一一、简答题第1题：EDA的工程设计流程。

第2题：FPGA和CPLD的开发应用选择应考虑哪些问题？第3题：从适用范围、进程中的赋值行为特性、赋值语句的语法格式三方面比较‚变量‛与‚信号‛。

第4题：(a) 如何描述时钟边沿？(b) VHDL程序代码中的"－－"的语义是什么？(c) 若要使用别的设计者的程序包应当怎么做？二、程序题第1题：分析下列程序段是否有错，如果有请说明错误原因。

简答：1.VHDL中变量与信号的主要区别一、变量是一个局部量，只能在进程和子程序，无延时，立即发生，主要作用是在进程中作为临时的数据存储单元。

从VHDL语句功能和行为仿真来看，信号与变量的差异主要表现在接受信息的方式和信息保持与传递的区域大小上。

（1）如：信号可以设置传输延迟量，而变量则不能；（2）如：信号可作为模块间的信息载体，如在结构体中个进程间传递信息；变量只能作为局部的信息载体，如只能在所定义的进程中有效。

（3) 变量的设置有时只是一种过渡，最后的信息传输和界面间的通信都是靠信号来完成综合后的信号将对应更多的硬件结构。

2.ASIC、FPGA、EDA、ISP的含义ASIC：专用集成电路FPGA：可编程逻辑器件EDA：电子设计自动化ISP：因特网服务提供商3.常用的库的名称（IEEE STD WORK VITAL）5.进程语句的特点（1）进程与进程，或其它并行语句之间的并行性，体现硬件电路并行运行特征。

（2）进程内部的顺序语句具有顺序与并行双重性。

顺序行为体现硬件的逻辑功能，并行行为体现硬件特征。

进程内部使用顺序语句，对一个系统进行算法、行为和逻辑功能进行描述，可以具有高抽象性的特点，可以与具体的硬件没有关联。

这种顺序仅是指语句执行上的顺序（针对于HDL的行为仿真），并不意味着PROCESS语句在综合后所对应的硬件逻辑行为也同样具有顺序性。

VHDL程序无法进行诸如软件语言那样的“单步”调试，因为整个程序是一个整体，不能割裂每一句，只能通过仿真波形来了解程序的问题。

（3）进程有启动与挂起两种状态。

（4）进程与进程，或其它并行语句之间通过信号交流。

（5）时序电路必须由进程中的顺序语句描述，而此顺序语句必须由不完整的条件语句构成。

推荐在一个进程中只描述针对同一时钟的同步时序逻辑，而异步时序逻辑或多时钟逻辑必须由多个进程来表达。

6.实体定义时端口方向OUT与BUFFER有何不同?OUT：输出端口。

定义的通道为单向输出（写）模式，即通过此端口只能将实体内的数据流向外部。

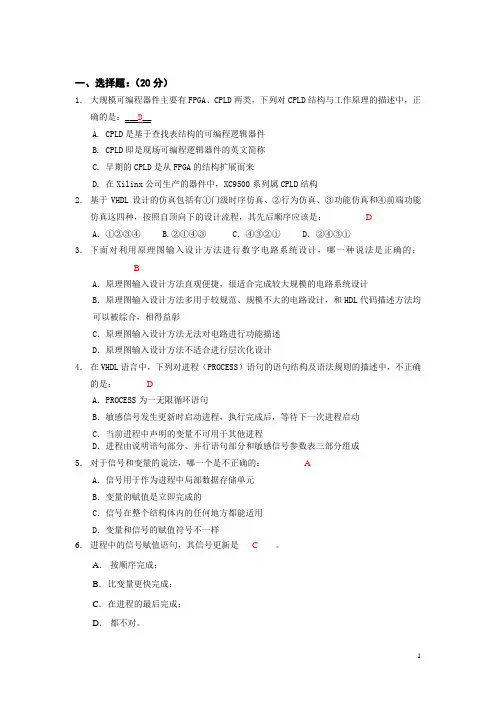

一、选择题：（20分）1．大规模可编程器件主要有FPGA、CPLD两类，下列对CPLD结构与工作原理的描述中，正确的是：___D__A. CPLD是基于查找表结构的可编程逻辑器件B. CPLD即是现场可编程逻辑器件的英文简称C. 早期的CPLD是从FPGA的结构扩展而来D. 在Xilinx公司生产的器件中，XC9500系列属CPLD结构2．基于VHDL设计的仿真包括有①门级时序仿真、②行为仿真、③功能仿真和④前端功能仿真这四种，按照自顶向下的设计流程，其先后顺序应该是：_________DA．①②③④ B.②①④③C．④③②①D．②④③①3．下面对利用原理图输入设计方法进行数字电路系统设计，哪一种说法是正确的：__________BA．原理图输入设计方法直观便捷，很适合完成较大规模的电路系统设计B．原理图输入设计方法多用于较规范、规模不大的电路设计，和HDL代码描述方法均可以被综合，相得益彰C．原理图输入设计方法无法对电路进行功能描述D．原理图输入设计方法不适合进行层次化设计4．在VHDL语言中，下列对进程（PROCESS）语句的语句结构及语法规则的描述中，不正确的是：_______DA．PROCESS为一无限循环语句B．敏感信号发生更新时启动进程，执行完成后，等待下一次进程启动C．当前进程中声明的变量不可用于其他进程D．进程由说明语句部分、并行语句部分和敏感信号参数表三部分组成5．对于信号和变量的说法，哪一个是不正确的：_________AA．信号用于作为进程中局部数据存储单元B．变量的赋值是立即完成的C．信号在整个结构体内的任何地方都能适用D．变量和信号的赋值符号不一样6．进程中的信号赋值语句，其信号更新是___C____。

A．按顺序完成；B．比变量更快完成；C．在进程的最后完成；D．都不对。

7．VHDL语言共支持四种常用库，其中哪种库是用户的VHDL设计现行工作库：_______D A．IEEE库B．VITAL库C．STD库D．WORK工作库8．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述___________。

《EDA 技术与项目训练》选择题1. 一个项目的输入输出端口是定义在A o A. 实体中B.结构体中C.任何位置D.进程体 2. 描述项目具有逻辑功能的是_ B ° A. 实体B.结构体C.配置D.进程 3. 关键字ARCHITECTURE 定义的是A 。

A. 结构体B.进程C.实体D.配置 4. MAXPLUSI1中编译VHDL 源程序时要求C 。

A.文件名和实体可不同名B.文件名和实体名无关C.文件名和实体名要相同D.不确定 5. 1987标准的VIIDL 语言对大小写是 D 。

A. 敏感的B.只能用小写C.只能用大写D.不敏感6. 关于1987标准的VHDL 语言中，标识符描述止确的是 _________ 。

A. 必须以英文字母开头B.可以使用汉字开头C.可以使用数字开头D.任何字符都可以7. 关于1987标准的VHDL 语言中，标识符描述正确的是B 。

A. 下划线可以连用 B.下划线不能连用 C.不能使用下划线 D.可以使用任何字符8. 符合1987VHDL 标准的标识符是 A 。

A. A_2B. A+2C. 2A 9. 符合1987VHDL 标准的标识符是—A 。

A. a 2 3B. a 2C. 2 2 a10. 不符合1987VHDL 标准的标识符是 C 。

A. a_l_inB. a_in_2C. 2_a11. 不符合1987VHDL 标准的标识符是 _________ oA. a2b2B. alblC. ad 1212. VIIDL 语言中变量定义的位置是 D A. 实体中中任何位置 B.实体中特定位置 C.结构体中任何位置D.结构体中特定位置 13. VIIDL 语言中信号定义的位置是 D A. 实体中任何位置 B.实体中特定位置 C.结构体中任何位置D.结构体中特定位置 14. 变量是局部量可以写在 B 。

A. 实体中B.进程中C.线粒体D.种子体中 15・变量和信号的描述正确的是A ___________ oA. 变量赋值号是:二B.信号赋值号是:二C.变量赋值号是〈二D.二者没有区别16・变量和信号的描述正确的是 _____ B 。

eda考试试题和答案**EDA考试试题和答案**一、单项选择题（每题2分，共20分）1. EDA技术中，“EDA”代表的是以下哪个选项？A. 电子设计自动化B. 电子数据自动化C. 电子设计自动化D. 电子文档自动化答案：A2. 在EDA软件中，用于绘制电路原理图的软件模块通常被称为什么？A. PCB LayoutB. Schematic CaptureC. SimulationD. FPGA Programming答案：B3. 下列哪个不是EDA软件的主要功能？A. 原理图绘制B. 电路仿真C. 版图设计D. 机械设计答案：D4. 在EDA技术中，PCB指的是什么？A. 印刷电路板B. 个人计算机板C. 电源控制板D. 处理器控制板答案：A5. 在EDA软件中，用于进行电路仿真分析的模块通常被称为什么？A. Schematic CaptureB. PCB LayoutC. SimulationD. FPGA Programming答案：C6. EDA技术中，FPGA代表什么？A. 现场可编程逻辑阵列B. 固定逻辑阵列C. 现场可编程门阵列D. 固定可编程逻辑阵列答案：C7. 在EDA技术中，以下哪个不是PCB设计的基本步骤？A. 原理图绘制B. 电路仿真C. 版图设计D. 机械加工答案：D8. 在EDA软件中，用于生成PCB版图的软件模块通常被称为什么？A. Schematic CaptureB. PCB LayoutC. SimulationD. FPGA Programming答案：B9. 在EDA技术中，以下哪个不是电路仿真分析的常用软件？A. PSpiceB. MultisimC. AutoCADD. LTspice答案：C10. EDA技术中，以下哪个不是版图设计中常用的文件格式？A. .dxfB. .gdsC. .pdfD. .drill答案：C二、多项选择题（每题3分，共15分）11. EDA技术中，以下哪些是电路仿真分析时需要考虑的因素？A. 元件模型B. 电源电压C. 机械结构D. 温度变化答案：A, B, D12. 在EDA软件中，以下哪些是版图设计时需要考虑的因素？A. 元件布局B. 走线宽度C. 电源管理D. 信号完整性答案：A, B, D13. EDA技术中，以下哪些是FPGA设计时需要考虑的因素？A. 逻辑门数量B. 时钟频率C. 电源管理D. 散热设计答案：A, B, C, D14. 在EDA技术中，以下哪些是PCB设计时需要考虑的因素？A. 层数B. 板厚C. 元件封装D. 机械加工答案：A, B, C15. EDA技术中，以下哪些是电路设计时需要考虑的因素？A. 信号完整性B. 电源完整性C. 电磁兼容性D. 机械兼容性答案：A, B, C三、判断题（每题2分，共10分）16. EDA技术可以完全替代传统的手工电路设计方法。

第一部分：填空题1.一般把EDA技术的发展分为CAD、CAE和EDA三个阶段，并向着ESDA方向发展。

2.EDA技术在应用设计领域主要包含哪四个方面的内容（1）HDL （2）PLD（3）EDA工具软件（4）EDA开发系统。

3．EDA技术的基本特征（1）自顶向下的设计方法；（2）采用硬件描述语言；（3）高层综合和优化；（4）并行工程；（5）开放性和标准化。

4．当前最流行的并成为IEEE标准的硬件描语言是V HDL和Verilog-HDL。

5．什么是PLD？答： PLD，Programmable-Logic-Device，即可编程逻辑器件。

是一种具有内建结构、由用户编程以实现某种逻辑功能的新型逻辑器件。

6．SPLD的基本结构框图是什么？7．一般CPLD器件至少包含可编程逻辑宏单元，可编程I/O单元和可编程内部连线3种基本结构。

一般FPGA器件至少包含可编程逻辑功能块/CLB、IOB/可编程I/O块和PI/可编程内部互连三类可编程资源。

8．用PROM完成半加器/全加器的示意图。

9．使用方框图示意出采用硬件描述语言设计硬件电路进行由上而下的设计的三个层次为：10．可编程逻辑器件的发展趋势在哪5个方面（1）向更大规模、更高集成度的片上系统方向发展（2）向低电压、低功耗的绿色器件方向发展（3）向更高速可预测延时的方向发展（4）向在PLD内嵌入多种功能模块的方向发展（5）向模数混合可编程的方向发展11．目前，在PLD器件制造与生产领域的三大公司为Altera、Xilinx和Lattice 12．FPGA的发明者是Xilinx公司；ISP编程技术的发明者是Lattice公司。

13、目前常见的可编程逻辑器件的编程和配置工艺包括基于E2PROM/Flash技术、基于SRAM查找表的编程单元和基于反熔丝编程单元。

14、基于EPROM、E2PROM和快闪存储（flash）器件的可编程器件，在系统断电后编程信息不丢失15、采用SRAM结构的的可编程器件，在系统断电后编程信息丢失16、V erilog-HDL于1983年推出，是在C语言的基础上演化而来的。

EDA技术复习资料一、填空1、EDA设计流程包括设计准备、设计输入、设计处理、和器件编程序四个步骤。

2、EDA的设计验证包括功能仿真、时序仿真和器件测试三个过程。

3、EDA的设计输入主要包括文本输入方式、图形输入方式、和波形输入方式。

4、文本输入是指采用硬件描述语言进行电路设计的方式。

5、功能仿真实在设计输入完成以后，选择具体器件进行编译之前进行的逻辑功能验证，因此又称为前仿真。

6、时序仿真实在选择了具体器件并完成布局、布线之后进行的时序关系仿真，因此又被称为后仿真或延时仿真。

7、当前最流行的并成为IEEE标准的硬件描述语言包括VHDL、和VERILOG HDL。

8、EDA工具大致分为设计输入编辑器、仿真器、HDL综合器、适配器（或布局布线器）、以及下载器等五个模块。

9、IEEE于1987年将VHDL采纳为IEEE#1076标准。

10、用VHDL语言书写的源文件。

即是程序又是文档，即是工程技术人员之间交换信息的文件，又可作为合同签约者之间的文件。

11、用VHDL设计的电路，既可以被高层次的系统调用，成为系统的一部分，也可以作为一个电路的功能快独立存在和独立运行。

12、VDHL设计实体的基本结构由库、程序包、实体、结构体和配臵等部分构成。

13、实体和结构体是设计实体的基本组成部分，它们可以构成最基本的VHDL程序。

14、根据VHDL语法规则，在程序中使用的文字、数据对象、数据类型都需要预先定义。

15、VHDL的实体由实体声明部分和结构体组成。

16、VHDL的实体声明部分制订了设计单元的输入输出端口或引脚，它是设计实体对外的一个通信界面，是外界可以看到的部分。

17、VDHL的结构体用来描述设计实体的逻辑结构和逻辑功能，它由VHDL语句构成，是外界看不到的部分。

18、在VHDL的端口声明语句中，端口方向包括IN、OUT、INOUT和BUFFER。

19、VHDL的数据型文字包括整数文字、实数文字、以数制基数表示的文字和物理量文字。

一、 填空题1、目前国际上较大的PLD器件制造公司有Altera 和Xilinx 公司。

2、当前最流行并成为IEEE标准的硬件描述语言包括VHDL 和V erilog HDL 。

3、高密度可编程逻辑器件HDPLD包括EPLD 、CPLD 和FPGA 。

4、PLD从集成密度上可分为LDPLD 和HDPLD两类，其中HDPLD包括__EPLD_ ____、__ CPLD_____和___FPGA _____三种。

5、EDA设计流程包括设计预备、设计输入、设计处理和器件编程四个步骤。

6、图形文件的扩展名是_.bdf__；QuartusII所建工程的扩展名是_.qpf_；自建元件图形符号文件的扩展名_.bsf__；Verilog HDL所编程序的扩展名为__.v__ 。

7、图形文件的扩展名是 .bdf ；矢量波形文件的扩展名是.vwf ；自建元件图形符号文件的扩展名 .bsf 。

8、可编程逻辑器件的优化过程要紧是对__速度__和___资源___的处理过程即时刻优化和面积优化。

9、EDA设计输入要紧包括__图形输入__、__ 文本输入和__ 波形__输入。

10、设计处理的后来一步是产生可供器件编程使用的数据文件，对CPLD来说是产生熔丝图文件即JEDEC文件，关于FPGA来说是产生位流数据文件Bitstream 。

11、EDA设计输入要紧包括 图形输入 、 文本输入 和 波形输入 。

12、设计优化要紧包括 面积优化 和 速度优化 。

13、Verilog HDL语言的扩展名为 .v 。

14、EDA的中文名称是 电子设计自动化 。

15、EDA仿真分为功能仿真又称前仿真、系统级仿真或行为仿真，用于验证系统的功能；时序仿真又称后仿真、电路级仿真，用于验证系统的时序特性、系统性能。

16、一般把EDA技术的进展分为_ __CAD____、__ CAE_____和___EDA____三个时期。

17、堵塞型赋值符号为= ，非堵塞型赋值符号为<= 。

电子电路eda自考试题及答案一、单项选择题（每题2分，共10分）1. 在数字电路中，以下哪个器件不是基本逻辑门？A. 与门B. 或门C. 非门D. 放大器答案：D2. 逻辑函数F=AB+CD的最小项表达式是什么？A. m0+m1+m3B. m0+m2+m3C. m0+m1+m2D. m0+m1+m3+m5答案：D3. 在电子电路中，二进制数1011转换为十进制数是多少？A. 10B. 11C. 12D. 13答案：B4. 以下哪个不是数字电路EDA设计中常用的软件？A. QuartusB. ProtelC. MATLABD. AutoCAD答案：D5. 在数字电路中，触发器的类型不包括以下哪个？A. RS触发器B. JK触发器C. D触发器D. 运算放大器答案：D二、填空题（每题2分，共10分）1. 在数字电路中，逻辑门的输出状态取决于其输入状态，这种关系可以用______来描述。

答案：逻辑表达式2. 一个完整的数字电路设计流程包括电路设计、电路仿真、______和电路测试。

答案：电路实现3. 在EDA设计中，使用______可以对电路进行时序分析。

答案：时序分析器4. 一个4位二进制计数器可以计数的最大值是______。

答案：155. 在数字电路中，一个D触发器的输出状态仅取决于其______的状态。

答案：输入端三、简答题（每题10分，共20分）1. 简述数字电路中编码器和解码器的功能及其区别。

答案：编码器的功能是将多个输入信号编码为较少的输出信号，而解码器的功能则是将较少的输入信号解码为多个输出信号。

编码器通常用于将多个输入信号转换为二进制代码，而解码器则用于将二进制代码转换回多个输出信号。

编码器和解码器的主要区别在于它们的输入输出关系，编码器是多对少，解码器是少对多。

2. 描述在EDA设计中，如何进行电路的逻辑仿真。

答案：在EDA设计中，进行电路的逻辑仿真通常包括以下步骤：首先，使用EDA软件绘制电路原理图或编写电路的硬件描述语言（HDL）代码；然后，使用软件内置的仿真工具对电路进行编译和仿真设置；接着，根据需要设置仿真的输入信号和测试序列；最后，运行仿真并观察输出结果，以验证电路设计的正确性。
