套标机原理套标机是一种用于自动给产品贴标签的设备，广泛应用于食品、饮料、医药、化妆品等行业。
它的工作原理主要包括标签输送、产品输送、贴标签和控制系统四个部分。
首先，标签输送部分是套标机的核心组成部分之一。
在这一部分，标签通过标签卷轴被输送到贴标头的位置。
标签卷轴通常由电机驱动，通过传动装置将标签送到贴标头。
在这个过程中，标签需要保持一定的张力和速度，以确保在贴标的过程中不会出现卷曲、皱折或者断裂的情况。
其次，产品输送部分是套标机的另一个重要组成部分。
产品输送系统通常由传送带或者滚筒组成，用于将待贴标的产品按照一定的间距和速度送到贴标位置。
在这个过程中，需要确保产品的位置和速度与标签输送的速度相匹配，以保证标签能够准确地贴在产品上。
接下来是贴标部分，也就是套标机的核心工作环节。
在这一部分，标签从标签卷轴上被拉下来，经过贴标头的作用，被精确地贴在产品的表面上。
贴标头通常由气缸或者电机驱动，通过一定的压力和速度，将标签贴合在产品上。
在这个过程中，需要确保标签的位置和方向与产品的表面相匹配，以确保贴标的准确性和美观度。
最后，控制系统是套标机的大脑，负责整个工作流程的协调和控制。
控制系统通常由PLC控制器和人机界面组成，通过传感器和执行器实时监测和控制标签输送、产品输送和贴标的各个环节。
通过合理的程序设计和参数设置，控制系统能够确保套标机的稳定性、高效性和可靠性。
综上所述，套标机的工作原理主要包括标签输送、产品输送、贴标和控制系统四个部分。
通过这些部分的协调配合，套标机能够实现对产品的自动化贴标，提高生产效率和产品质量，满足不同行业对于标签贴附的需求。

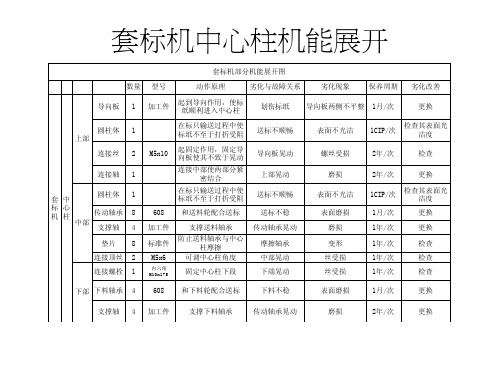

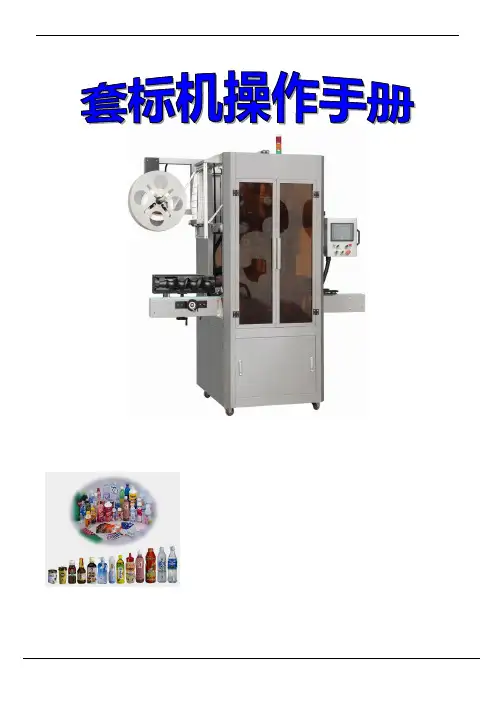

目录第一章前言 (3)第二章安全规范与守则 (3)2－1安装安全要求 (3)2－2维护安全措施及维修安全措施 (3)2－3预检 (4)2－4电器注意问题 (4)第三章操作前准备 (5)3－1操作注意事项 (5)3－2安装与清洁 (5)第四章各部机构构成与功能 (6)4－1 主机段输送线接口图 (6)4－2整机图示标识 (7)4－3各部件功能介绍 (8)第五章标签膜料安装 (9)5－1图示 (9)5－2测试裁切 (9)第六章电眼架位置调整及设定 (10)6－1电眼架在卷标裁切时的位置调整 (10)6－2 电眼感度的设定 (10)第七章标签套标的定位侦测 (10)7－1标签套标原理 (10)7－2图示电眼调整方位 (10)7－3照瓶电眼侦测说明 (11)7－4调试要领 (11)第八章刀盘的拆卸、安装图示及说明 (12)第九章人机介面的操控说明 (12)9－1操作说明 (12)9－2画面解读 (14)9－3常见异常及解除 (16)第十章其它组件的调整 (16)10－1规格表 (16)第十一章润滑与保养 (17)11－1每日例行检点事项 (17)第一章前言首先感谢您使用张家港派码包装机械有限公司的全自动收缩膜套标机，为使用本机各部功能能够充分发挥，操作人员能正确与安全使用本机，请务必事先熟读本说明书，相信它将很快协助您进入熟悉领域，让您愈用愈顺心。
本套标机机体大量采用铝合金配合阳极处理及304不锈钢，使本机整体架构更坚固耐用，在机械的性能上更以模块化、人性化设计使得各项高速更容易，更换样式更为简便。
在控制电路上使用人机接口控制，易学易懂，卓越电路设计更使得本机套标速度领先国际，由于本机完全采用新设计理念所研发，不仅减少很多机械上的调整，更提高了标签裁切的精度及生产速度，以下将就本机械操作方式进行详细说明。
第二章安全规范与守则2-1安装安全要求机台运抵现场，安装开机前，必须首先进行损伤检查。
框架是否变形，电器柜是否受潮，尤其是所有组件是否有损伤痕迹（如碰撞痕迹）。
附录二§ 各组机构组合图：为提供客户有良好的保养及维修机台之能力，在此附录将有DSV-400A各模块的零件表及组合图，以利日后的维护检视及购买新零件备品之需要。
§ 1.刀盘组零件表编号零件编号或名称规格(备注)数量1 十字螺丝M4×5 82 DL1-A170A 23 内六角螺丝M4×12 124 DL1-A020B 65 DL1-A010B 66 时规皮带5M-550×11W 17 DL1-A070A 18 扣环轴用 69 培林6001ZZ 1210 DL1-A060A 611 DL1-A050B 612 DL1-A040A 613 DL1-A030B 614 刀片 615 DL1-A130B 116 PIN 617 DL1-A150B 618 DL1-A100B 119 DL1-A221A 420 DL1-A110B 121 DL1-A220A 422 DL1-A240B 223 DL1-A120A 124 DL1-A080A 225 DL1-A090A 2262728§ 刀盘组立图§ 刀盘组零件更换重点§ 4.驱动组零件表及分解图编号零件编号或名称规格(备注)数量1 培林51200 10×26×11 22 培林6000ZZ 10×26×8 63 培林6001ZZ 12×28×8 204 DL1-D010B 25 DL1-D020C 26 DL1-D030B 47 DL1-D040C 48 DL1-D060B 49 DL1-D070D 210 DL1-D093B 811 DL1-D100B 212 DL1-D110E 213 DL1-D120C 414 DL1-D130B 415 DL1-D260A 大齿轮 216 DL1-D260A 小齿轮 217 DL1-D321B 218 手轮HAK-50 219 扣环 420 扣环轴用φ321621 扣环轴用φ10 422 扣环轴用φ121623 直线轴承LM-20UU 824 蔷薇把手M6 225 双头圆键3×3×15 226 双头圆键4×4×10 227 双头圆键4×4×25 8编号零件编号或名称规格(备注)数量28 双头圆键4×4×15 829 DL1-D322C 231 DL1-C021C 132 DL1-D180B 133 DL1-D190C 434 DL1-D203B-1 235 DL1-D152B 136 DSL345MH-D0020 137 DSL345MH-D0010 138 时规皮带410-5M×13W 139 DL1-D050H 840 DSV450P-D0060 241 DL1-D082D 242 DL1-D083D 243 DL1-D140D 144 DL1-D220B 845 DL1-D230B 846 DL1-D250D 左斜 147 DL1-D250D 右斜 148 DL1-D271D 1649 DL1-D272D 850 扣环孔用φ28165152535455§ 驱动组立图§ 驱动组零件更换重点§ 5.分瓶螺杆组零件表及分解图编号零件编号或名称规格(备注)数量1 DL1-E190B 12 DL1-E200B 13 DL1-E210B 14 DL1-E250C 15 DL1-E270C 16 DL1-E280B 17 DL1-E290B 48 DL1-E350B 19 DL1-E360D 110 DSL345MH-E0010 111 DSL345MH-E0020 112 DSL345MH-E0030 113 培林6001ZZ 614 培林6002ZZ 315 培林6801ZZ 216 编码器(ENCODER)TRD-S360B 117 扣环轴用φ12 618 扣环轴用φ15 219 时规皮带170XL-26W 120 连轴器MFC-16 121 双头圆键4×4×30 222 双头圆键5×5×30 123 DL1-E220D 124 DL1-E230B 125 DL1-E260B 126 DL1-E300C 127 DL1-E310C 428 DL1-E320C 4编号零件编号或名称规格(备注)数量29 DL1-E330B 230 DL1-E340B 131 DL1-E380B 132 DL1-E390B 133 DL1-E410B 134 培林51101 235 手轮KRAI(80×12) 136 干式轴承套BM-2215 837 万向接头SJ-14 138 蔷薇把手M6×35 139 DL1-E400B 140 DL1-E440B 141 蔷薇把手M6×25 242 螺杆500L 143 DL1-E010B 144 DL1-E020B 145 DL1-E030B 246 DL1-E090C 147 DL1-E100C 148 DL1-E110B 149 DL1-E120C 150 DL1-E130B 151 DL1-E150C 152 DL1-E180B 153 DL1-E370B 154 马达1／２HP 155 涡轮减速机NMRV-045 10比 156 双头圆键4×4×25 1§ 6.带瓶组零件表及分解图编号零件编号或名称规格(备注)数量1 DL1-F030B 12 DL1-F040B 33 DL1-F050B 14 DL1-F060D 25 DL1-F100C 26 DL1-F110C 47 DL1-F150D 18 DL1-F200B 19 DL1-F230C 110 DL1-F241D-1 111 DL1-F242C-1 812 DL1-F234B 213 DL1-F244D-1 414 DL1-F251C 415 DL1-F261C-1 216 DL1-F262D-1 117 DL1-F280C 118 DL1-F380E 219 DL1-F520D 220 DL1-F590C 121 DL1-F590C 422 DL1-F600E 123 DL1-F660C 1624 DL1-F663B 425 DL1-F805C 226 DL1-F806B 1427 DL1-F970C 128 DL1-F980B 2编号零件编号或名称规格(备注)数量29 DSL345MH-F0011 130 DSL345MH-F0011 对称件 131 DSL345-F0020 132 DSL345-F0020 对称件 133 DSL345-F0030 234 DSL345-F0040 235 DSL345-F0050 836 DSL345-F0060 237 DSL345-F0070 438 培林551101 739 培林6001ZZ 3340 培林6801ZZ 841 扣环轴用φ122342 把手KRAI(80×12) 143 把手M6 144 干式轴承套BM-1610 1645 干式轴承套BM-1620 246 干式轴承套BM-2215 847 干式轴承套BM-2220 248 万向连轴器SJ12 14950515253545556§ 7.预热收缩炉零件表及分解图编号零件编号或名称规格(备注)数量1 DL1-R030C 22 R3020 13 R3050 24 SH300-C0425 25 R3010 16 R3040 278910111213141516171819202122232425262728§ 预热收缩炉组立图§ 9.电眼架组零件表及其分解图编号零件编号或名称规格(备注)数量1 DL1-I010C 12 DL1-I020B 53 DL1-I030C 14 DL1-040B 15 DL1-I050B 16 DL1-I061B 17 DL1-I070B 28 DL1-I090C 289 DL1-I132B 410 DL1-I133B 非量产件 411 DL1-140C 112 培林6801ZZ12×21×5 5613 光电开关SICK WF15-40B410 114 扣环轴用ψ121815 蔷薇把手M6 616 把手CB-50 217 干式轴承套BM-1210 2018 硬币把手M6×20 119 轴承棒12×450 2202122232425262728§ 10.毛刷组零件表及其分解图编号零件编号或名称规格(备注)数量1 DL1-J010C 12 DL1-J020C 23 DL1-J040B 24 DL1-J070D 15 DL1-J090C 16 DL1-J110F 17 DL1-J140C 18 DL1-J140C 对称件 19 DL1-J150B 110 DL1-J161B 111 DL1-J162B 112 DL1-J163B 113 DL1-J170B 114 DL1-J180D 115 DL1-J190C 116 DL1-J200C 117 DL1-J210B 118 DL1-J250B 119 培林6001ZZ12×28×8 720 培林609ZZ9×24×7 121 培林6801ZZ12×21×5 222 扣环轴用ψ12 423 时规皮带XL-270X12W 124 马达31K15A-C2 125 黑色橡皮筋 1262728§ 刷下组零件表及其分解图编号零件编号或名称规格(备注)数量1 DL1-D230B 92 DL1-D250D 右斜 13 DL1-D250D 左斜 14 DL1-D271D 105 DL1-D272D 46 DL1-K070H 右进料 17 DL1-K071B 左进料 18 DL1-V004E 49 DL1-V011C 110 DL1-V020E 111 DL1-V030B 112 DL1-V050D 113 DL1-V071D 114 DL1-V081B 415 DL1-V090F 216 DL1-V101E 217 DL1-V102E 218 DL1-V110D 119 DL1-V150B 220 DL1-V160B 221 DL1-V170B 222 DL1-V190B 123 DL1-V211B 124 DL1-V220B 125 DL1-V230B 226 DL1-V240B 227 DL1-V300D 128 DL1-V301C 1编号零件编号或名称规格(备注)数量29 DL1-V710B 230 DL1-V720B 131 DL1-V780B 632 DL2-D280D 133 DSL335-V0010 434 铝座SK12 435 培林51103 236 培林6001ZZ 2237 培林6900ZZ 238 牙条M16×330 139 平垫圈M16 240 扣环孔用φ281241 扣环轴用φ10 142 扣环轴用φ122443 把手HAK-50 144 硬币把手M6 145 时规皮带XL-110 446 时规皮带XL-200×13W 147 马达51K90A-SF 148 干式轴承套BM-1215 849 干式轴承套BM-1620 850 轴承棒12×260 251 螺帽M16 252 双头圆键4×4×18 553 双头圆键4×4×20 454 双头圆键4×4×30 255 双头圆键4×4×36 156§ 14.照瓶电眼组零件表及其分解图编号零件编号或名称规格(备注)数量1 DL1-Q010B 12 DL1-Q040B 13 DL1-Q050B 14 DL1-Q060B 15 DL1-Q070D 16 DL1-Q094B 27 DL1-Q093Baa 28 硬币把手M6 29 干式轴承套BN-1010 10×12×10 8101112131415161718192021222324252627§ 照瓶电眼组立图§ 16.馈料组零件表及其分解图编号零件编号或名称规格(备注)数量1 DL1-M102B 62 DL1-U040E 23 DL1-U080C 24 DL1-M490C 25 M0010 16 M0080 47 M0090 48 M0210 29 DSL345MH-M0040 110 DSL345MH-M0050 211 U0010 212 U0070 113 U0100 414 U0110 415 直线培林LM-6UU 816 培林6001ZZ 12×28×8 417 培林6801ZZ 12×21×5 121819202122232425262728。
