桑塔纳(普桑)仪表、灯光、开关及操作图解(学习类别)

桑塔纳维修手册之全车电路图9-131(j) 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 A1-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）B2-连接线（在前大灯线束内） B3-接地连接线（在前大灯线束内）图9-131(k) 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） B5-连接线（在前大灯线束内） B6-正极连接线（在前大灯线束内） B7-连接线（在前大灯线束内）图9-131(l) 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图9-131(m) 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯 K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图9-131(n) 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器 R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图9-131(o) 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯 W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 G1-正极连接线（在内顶灯线束内）图9-131(p) 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） D1-接地连接线（在仪表板线束内） D2-连接线（在仪表板线束内）图9-131(q) 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图9-131(r) 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） D3-正极连接线（在仪表板线束内）E2-连接线（在仪表板开关线束内）图9-131(s) 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关H1-双音喇叭 J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 D3-正极连接线（在仪表板线束内）图9-131(t) 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A）S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上）T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） B4-正极连接线（在前大灯线束内） H1-接地连接线（在尾部线束内）图9-131(u) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图9-131(v) 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(w) 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(x) 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） J1-连接线（在左前门线束内）图9-131(y) 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2x-右前门集控锁附加线束与集控门锁J81进气歧管预热继电器18 W 车内前部照明灯63J 114油压检查控制器33 W3行李箱内照明灯J120冷却液不足指示控制器W4遮阳灯64J 121内部照明继电器59 W5后阅读灯（右）66K 1前照灯远光指示灯42 W6后阅读灯（左）69K2充电指示灯31 X 牌照照明灯105K 3油压指示灯31 Y2电子钟71K 5转向指示灯（右）36 Z1后风窗加热器134 图9-132 桑塔纳2000GSi型轿车继电器位置和名称1-空位 2-汽油泵继电器（167） 3-空位 4-冷却液液位控制器（42a） 5-空调继电器（13） 6-喇叭继电器（53） 7-雾灯继电器（15） 8-X接触继电器（18） 9-空位 10-刮水继电器（19） 11-空位 12-转向灯继电器（21）13-诊断线插座 14-摇窗机自动下降继电器 15-摇窗机延时继电器 16-内顶灯延时继电器（ZBC 955 531） 17-压缩机切断继电器（147）图9-133 桑塔纳2000GSi型轿车保险丝位置S1-散热风扇（不开空调时）（30A） S2-制动灯（10A） S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯（15A） S4-报警灯（15A）S5-汽油泵（10A） S6-前雾灯（15A） S7-左尾灯、左前停车灯（10A） S8-右尾灯、右前停车灯、发动机舱照明灯（10A） S9-右前大灯（远光）（10A） S10-左前大灯（近光）（10A） S11-前风窗刮水器、清洗泵（15A） S12-电动摇窗机、ABS控制单元（15A） S13-后窗除霜器（20A） S14-空调继电器（20A） S15-倒车灯、车速传感器（10A） S16-喇叭（15A） S17-发动机控制单元（10A） S18-喇叭继电器、灯光开关、ABS警告灯（10A） S19-收放机、转向灯、防盗器控制单元（10A） S20-牌照灯、杂物箱照明灯（10A） S21-左前大灯（近光）（10A）S22-右前大灯（近光）（10A） S123-喷油器、空气流量计、炭罐电磁阀、氧传感器加热器（10A）S124-后雾灯（10A） S125-电动摇窗机热保护器 S126-空调鼓风电机（30A） S127-自动天线（10A） S128-电动后视镜（3A） S129-ABS 液压泵（30A） S130-ABS电磁阀（30A）图9-134 桑塔纳2000GSi型轿车中央线路板背面A-仪表板线束（蓝色） B-仪表板线束（红色） C-前大灯线束（黄色） D-发动机线束（白色） E-尾部线束（黑色） G-连接单个插头（颜色不定） H-空调操纵线束（棕色） K-空位 L-连接喇叭继电器（在仪表板线束内）（灰色）M-空位 N-单个插头（黑色） P-连接单个插头（颜色不定） R-空位。

概览图此总体概览用来帮助您迅速熟悉各种仪器、仪表和控制设备。

序号名称页码① 车门内开扳手②电动外后视镜调节旋钮 .................. 1-21③出风口. .................................................. 1-32④灯光开关............................................... 1-16⑤转向信号灯和变光拨杆 .................. 1-18⑥ 方向盘－驾驶员正面安全气囊.................. 2-16－喇叭车内后视镜............................................... 1-20杂物盒* ............................................. 1-28前排乘员侧储物箱................................ 1-28空调设备－手动空调的控制器* .......................1-30－自动空调的控制器* .......................1-33电动车窗玻璃升降器 ........................... 1-16点烟器*和烟灰盒................................... 1-27换档杆－5档手动变速器................................... 1-41－4档自动变速器* .............................1-42油门踏板制动踏板■鉴于配置的组合方案多种多样。

因而您所购车辆操纵部件的选件范畴和配置可能与您在概览图中的有所不同。

1）对于已由厂方配置收音机、CD-换碟机和MP3播放器的车辆单独提供操作说明书。

而在自行装配的情况下，则要对“附件、改动和更换配件”标题下有关更改和零部件替换以及“安装收放机”标题下有关装配和“无线电设备”章节予以注意。

汽车灯光的操作一般是通过灯光操作杆来调节的。

灯光操作杆通常在方向盘左侧下方，其长度与方向盘半径相当，便于在手握方向盘时操作，可控制远近光切换，左右转向灯和灯光开启和前后雾灯的开启与关闭（多数车辆）。

其使用方法是开关：在控制杆上，有转动开关，一般有两个，靠外侧的是灯光开启开关，有三个档，分别为关-（示宽灯）小灯-大灯（远、近光灯）；内侧的转动开关可控制前后雾灯的开启和关闭。

转向：三个档位，左-关-右，以方向盘为表盘，顺时针方推控制杆，为开启左转向灯，转向结束后可随方向盘回位，也可手动拔回，逆时针拔动，为开启右转向灯。

远近光切换：两个档位，通常放在近光位置，以方向盘为参照，打开大灯开关后，向下推动，为开启远光灯，此时，开启远光，仪表盘上蓝色灯图标常亮。

向上提动，开启近光，仪表盘上，蓝色图标灭，在近光位置，向上提动，为会车提醒灯（远光灯亮）起到提醒作用。

手松开后，自动回到近光位置，（若灯光开关未开启，灯光关闭）。

汽车照明系统是否进行正确的指向调整，不仅关乎实际的照射效果，也关乎车辆行驶的安全，大街上经常能看到一些车的近光灯调得很高，使对面车辆产生眩光，非常影响安全。

同时，如果不能正确调节车大灯指向，也会影响车大灯的照射范围，以及路面的照射效果。

即使是更换一些升级的卤素灯泡，也最好检查一下车大灯是否正确指向，因为灯丝位置的细微变化，也会导致车大灯光型的巨大变化。

下面的调整汽车照明系统方法不需要借助特殊的设备和仪器，但却能获得正确的指向照明。

需要准备的东西：卷尺、封口胶，十字螺丝和内六角套筒步骤1：首先，找到一块地面水平且又有垂直白色墙面的场地――地下停车场里就很好。

正对白色墙面，将车直着慢慢开过去，并在车头最大限度贴近墙面的位置停住。

在墙面上对应车头中心线的位置（对”MM“，就是中网的头标中心点），划一条垂直线（注：为了避免涂鸭别人的墙面，我建议用胶带黏贴，方便去除）。

然后，直线倒车，在车头灯距离墙面25英尺处停住（即约7.6米处）步骤2：进行如下两项测量测量A：测量车灯外罩的几何中心点到地面的高度测量B：近光灯透镜的中心点到车头中心点（对“MM”而言，就是中网的车标中心点）的距离，以及远光灯中心点到车头中心点的距离步骤3：在墙面上，划出两条水平线（可以用胶带黏贴取代，下同），一条对应步骤2中的测量A值，即头灯中心到地面的高度，另一条则比上面的高度低2英寸（即约5厘米）。

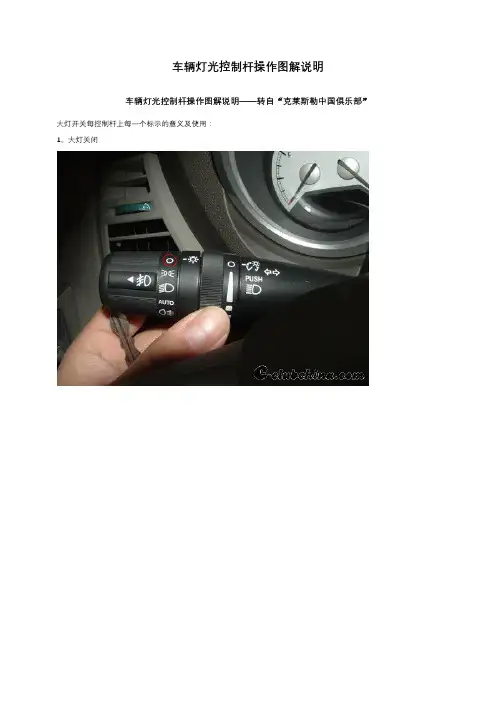

车辆灯光控制杆操作图解说明车辆灯光控制杆操作图解说明——转自“克莱斯勒中国俱乐部”大灯开关每控制杆上每一个标示的意义及使用：1。

大灯关闭2。

示宽灯：也就是小灯，当天气昏暗的时候使用3。

大灯：夜间使用4。

auto模式：通过车内的光感装置，自动根据室外亮度控制开关大灯5。

前雾灯：大雾天气使用6。

后雾灯：大雾天气使用，防止候车追尾7。

远光灯：把这个灯光控制杆向里拨一下，远光等闪一下，把灯光控制拨杆向外推一下感觉到“咔”一下，远光灯就会常亮，拨回就会自动关闭。

车内照明亮度调节1。

如下图红圈标志所示，此操作旋钮是来控制仪表台、中控台、及车内照明全开用的。

2。

当旋钮处于如下图所示位置时，车内全部照明（仪表台、中控台、及车内照明）处于关闭状态。

3。

当旋钮向上旋转，车内仪表台及中控台显示亮度会逐渐增量4。

当旋钮处于如下图红圈所示位置，车内仪表台及中控台显示亮度将达到最亮5。

当旋钮处于如下图红圈所示位置，车内仪表台、中控台、及车内全部照明将处于全开状态。

重点提示：只有在这种状态下，才可开启车顶顶灯照明~！这就是为什么大家在别的地方找不到车顶顶灯开关的原因。

因为它没有设置开关单独开启。

左右转向灯使用就8说了，所有车的操作都是通用的，但是提示一点，如果轻抬一下灯光控制杆，转向灯会自动闪三下，这是为了方便短时间变道超车用的，如果将灯光控制杆拨到感觉“咔”的一下，转向灯就会常闪，只有扳回才会关闭。

汽车灯光使用有讲究车灯是汽车的"眼睛"，它有两种功能，一种是照明，一种是装饰。

车的灯光包括了夜行灯、信号灯、雾灯、夜行照明灯等，各部灯光都各具不同的用途，使用很有讲究，既不可乱用也不可不用，它的使用和技术状态的好坏直接影响到行车的安全。

汽车灯光使用有讲究CART车灯眼大更有神不同车灯的使用关键信号灯，包括转向灯(双闪)和刹车灯。

正确使用信号灯对安全行车很重要。

先说转向灯，此灯是在车辆转向时开启，断续闪亮，以提示前后左右的车辆和行人注意。

一汽奥迪A6（中国2000型）轿车全车线路图一、基本装备（从2000年车型起）(1)熔丝支架、微型中央电器盒、13孔继电器盘（图23-1）。

熔丝支架：(a) 微型中央电器盒：(b)13孔继电器盘：(c)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。

断电器布局：1-双音喇叭继电器（J4）2-×触点卸荷继电器（J59）4-燃油泵继电器（J17）5-清洗刮水自动间歇继电器（J31）6-清洗刮水自动间歇继电器（J31）继电器布局：4-起动锁止继电器（J207）图23-1 熔丝支架、微型中央电器盒、13孔继电器盘(2)接地点（图23-2）。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色3-地线，发动机-车身12-接地点，发动机舱左侧13-接地点，发动机舱右侧43-接地点，右侧A柱，下部44-接地点，左侧A柱，下部81-拉地连接1，在仪表板线束内85-接地连接1，在发动机舱线束内86-接地连接1，在后部线束内135-接地连接2，在仪表板线束内176-接地连线，在右大灯线束内179-接地连线，在左大灯线束内图23-2 接地点(3)点火开关、X触点卸荷继电器（图23-3）。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色D-点火开关J59-×触点卸荷继电器J217-自动变速器控制单元J429-中央门锁控制单元R-收录机T8f-插头，8孔，黑色，收录机插头ⅢT15v-插头，15孔，橙色，右侧A柱分线器A2-正极连接（15），在仪表板线束内A21-连接（86S），在仪表板线束内A52-正极连接2（30），在仪表板线束内﹡带手动变速器的车**带自动变速器的车li=紫色ge=黄色图23-3 点火开关、X触点卸荷继电器(4)蓄电池、起动机、交流发电机、起动锁止继电器（图23-4）。

普桑仪表盘说明普桑的灯光开关有两档，一档位置打开的只是尾灯，也就是你说的示廓灯、前照灯的小灯，仪表盘的仪表灯。

二档位置打开的是前照灯大灯，只有在二档位置才能在远、近光之间切换。

灯光开关没有打开的时候也可以打开远光灯，方向盘左面的灯光拨杆拨向近方向盘位置就可以打开，只是当你松开的时候，就自动关闭。

那个拨杆往上是右转向灯，往下是左转向灯。

防雾灯开关在中控台下方，图标是一个灯前面有三条表示光线的斜线，同样，一档前防雾灯，二档前后防雾灯同时打开。

前照灯，就是前面的两个大灯，远近光变换用的就是前照灯，通过左手的变换手柄（灯光总成的上下位置）可以改变远光还是近光。

近光用于100米以内的照明，远光用于100以上的照明，会车、前面有车和城市间都要用近光。

示廓灯和后位灯是表示汽车宽度，告诉别的车该给你留多少位置的，大车还是小车。

示廓灯一般是在前照灯旁边的两个小灯，靠外面，装前面，后位灯一般与制动灯是一个灯，但制动时那个灯光会比不制动亮，显然这是装在后面的。

打开近光或远光灯，示廓灯、后位灯还有仪表灯都开了。

普桑也有不同型号的，有些款可以单独打开（示廓灯、后位灯、仪表盘灯光），前照灯（近光、远光）是关闭的。

转向灯变光川关制动信号灯灯光开关刮水器卄关雾灯开关后窗加热螫告灯开关转冋指示发屯机指示水温我水温报警机油油压报警远光灯指示Array总里程表小讣里程表车速衷时钟燃油农转速农雾灯开关示意圏关闭状态第一档：雾灯第二档：雾灯和后雾灯誉到二档位置.开龙上借号灯即发兗。

雾灯只有在灯光开关打开时能盘屮二注：图是桑塔纳的说明书上的，但不是我们训练用的车型。

但里面的介绍信息说明的不错1 出城口 (19)2灯光开关及仪盍板聘明调节器 (16)i制动倍号灯........................................ 1J 4组合仪表和指示灯. (12)5暖凤庆通凤或空隅装置的鼓风亂和控制杆 (19)6收址机/CD机 (24)7备用幵关座 (16)R 雾灯开关"*”*"m****”**”*"m“*w"・*"*. 1 务9后风窗加热开共.................................... 1610警告灯开关 (17)11 出凤口 (19)12 ABS指彩『说明 (17)13保监丝护板売 (24)U 转向信号灯聲变光拨杆开关....................... H 15喇趴按钮16转向器锁/点火开按................................ )0 17风曲刮水器歴洗樹装置拨杆开羌. (18)1R 点烟器.….“…一w22N杂物箱 (24)轮W 多D组合仪表和指示灯的使用图解:组合仪表和指示灯1.左转向指示<?按通该转向信号，该指示灯闪烁*如果 前或者后转向灯有一个失灵，15捋示灯 闪烁频率会加快到双借左右中£離向描示O接通该转向信号，韓示灯闪烁*如果 前或者后糕向灯有一个失灵，懐It 弼 闪烁颊率会加快到双涪左右。

桑塔纳维修手册之全车电路图9-131(j) 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 A1-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）B2-连接线（在前大灯线束内） B3-接地连接线（在前大灯线束内）图9-131(k) 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） B5-连接线（在前大灯线束内） B6-正极连接线（在前大灯线束内） B7-连接线（在前大灯线束内）图9-131(l) 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图9-131(m) 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯 K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图9-131(n) 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器 R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图9-131(o) 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯 W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 G1-正极连接线（在内顶灯线束内）图9-131(p) 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） D1-接地连接线（在仪表板线束内） D2-连接线（在仪表板线束内）图9-131(q) 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图9-131(r) 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） D3-正极连接线（在仪表板线束内）E2-连接线（在仪表板开关线束内）图9-131(s) 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关H1-双音喇叭 J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 D3-正极连接线（在仪表板线束内）图9-131(t) 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A）S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上）T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） B4-正极连接线（在前大灯线束内） H1-接地连接线（在尾部线束内）图9-131(u) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图9-131(v) 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(w) 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(x) 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） J1-连接线（在左前门线束内）图9-131(y) 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2x-右前门集控锁附加线束与集控门锁J81进气歧管预热继电器18 W 车内前部照明灯63J 114油压检查控制器33 W3行李箱内照明灯J120冷却液不足指示控制器W4遮阳灯64J 121内部照明继电器59 W5后阅读灯（右）66K 1前照灯远光指示灯42 W6后阅读灯（左）69K2充电指示灯31 X 牌照照明灯105K 3油压指示灯31 Y2电子钟71K 5转向指示灯（右）36 Z1后风窗加热器134 图9-132 桑塔纳2000GSi型轿车继电器位置和名称1-空位 2-汽油泵继电器（167） 3-空位 4-冷却液液位控制器（42a） 5-空调继电器（13） 6-喇叭继电器（53） 7-雾灯继电器（15） 8-X接触继电器（18） 9-空位 10-刮水继电器（19） 11-空位 12-转向灯继电器（21）13-诊断线插座 14-摇窗机自动下降继电器 15-摇窗机延时继电器 16-内顶灯延时继电器（ZBC 955 531） 17-压缩机切断继电器（147）图9-133 桑塔纳2000GSi型轿车保险丝位置S1-散热风扇（不开空调时）（30A） S2-制动灯（10A） S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯（15A） S4-报警灯（15A）S5-汽油泵（10A） S6-前雾灯（15A） S7-左尾灯、左前停车灯（10A） S8-右尾灯、右前停车灯、发动机舱照明灯（10A） S9-右前大灯（远光）（10A） S10-左前大灯（近光）（10A） S11-前风窗刮水器、清洗泵（15A） S12-电动摇窗机、ABS控制单元（15A） S13-后窗除霜器（20A） S14-空调继电器（20A） S15-倒车灯、车速传感器（10A） S16-喇叭（15A） S17-发动机控制单元（10A） S18-喇叭继电器、灯光开关、ABS警告灯（10A） S19-收放机、转向灯、防盗器控制单元（10A） S20-牌照灯、杂物箱照明灯（10A） S21-左前大灯（近光）（10A）S22-右前大灯（近光）（10A） S123-喷油器、空气流量计、炭罐电磁阀、氧传感器加热器（10A）S124-后雾灯（10A） S125-电动摇窗机热保护器 S126-空调鼓风电机（30A） S127-自动天线（10A） S128-电动后视镜（3A） S129-ABS 液压泵（30A） S130-ABS电磁阀（30A）图9-134 桑塔纳2000GSi型轿车中央线路板背面A-仪表板线束（蓝色） B-仪表板线束（红色） C-前大灯线束（黄色） D-发动机线束（白色） E-尾部线束（黑色） G-连接单个插头（颜色不定） H-空调操纵线束（棕色） K-空位 L-连接喇叭继电器（在仪表板线束内）（灰色）M-空位 N-单个插头（黑色） P-连接单个插头（颜色不定） R-空位。

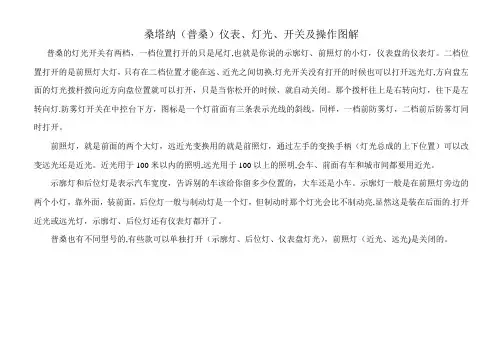

桑塔纳（普桑）仪表、灯光、开关及操作图解
普桑的灯光开关有两档，一档位置打开的只是尾灯,也就是你说的示廓灯、前照灯的小灯，仪表盘的仪表灯。

二档位置打开的是前照灯大灯，只有在二档位置才能在远、近光之间切换.灯光开关没有打开的时候也可以打开远光灯,方向盘左面的灯光拨杆拨向近方向盘位置就可以打开，只是当你松开的时候，就自动关闭。

那个拨杆往上是右转向灯，往下是左转向灯.防雾灯开关在中控台下方，图标是一个灯前面有三条表示光线的斜线，同样，一档前防雾灯，二档前后防雾灯同时打开。

前照灯，就是前面的两个大灯，远近光变换用的就是前照灯，通过左手的变换手柄（灯光总成的上下位置）可以改变远光还是近光。

近光用于100米以内的照明,远光用于100以上的照明,会车、前面有车和城市间都要用近光。

示廓灯和后位灯是表示汽车宽度，告诉别的车该给你留多少位置的，大车还是小车。

示廓灯一般是在前照灯旁边的两个小灯，靠外面，装前面，后位灯一般与制动灯是一个灯，但制动时那个灯光会比不制动亮,显然这是装在后面的.打开近光或远光灯，示廓灯、后位灯还有仪表灯都开了。

普桑也有不同型号的,有些款可以单独打开（示廓灯、后位灯、仪表盘灯光），前照灯（近光、远光)是关闭的。

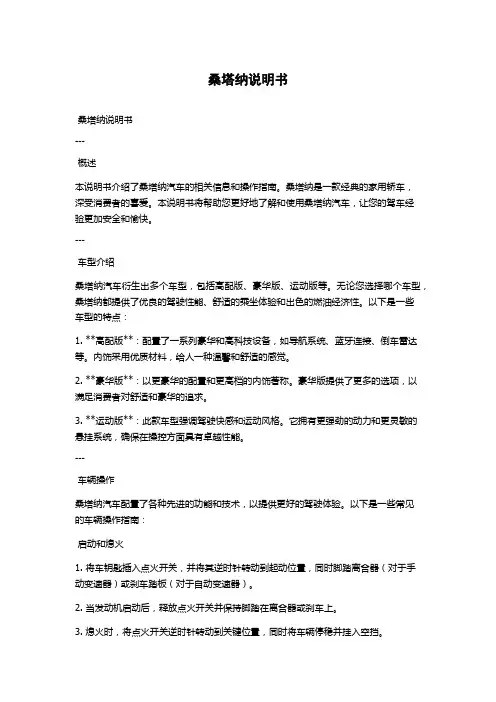

桑塔纳说明书桑塔纳说明书---概述本说明书介绍了桑塔纳汽车的相关信息和操作指南。

桑塔纳是一款经典的家用轿车，深受消费者的喜爱。

本说明书将帮助您更好地了解和使用桑塔纳汽车，让您的驾车经验更加安全和愉快。

---车型介绍桑塔纳汽车衍生出多个车型，包括高配版、豪华版、运动版等。

无论您选择哪个车型，桑塔纳都提供了优良的驾驶性能、舒适的乘坐体验和出色的燃油经济性。

以下是一些车型的特点：1. **高配版**：配置了一系列豪华和高科技设备，如导航系统、蓝牙连接、倒车雷达等。

内饰采用优质材料，给人一种温馨和舒适的感觉。

2. **豪华版**：以更豪华的配置和更高档的内饰著称。

豪华版提供了更多的选项，以满足消费者对舒适和豪华的追求。

3. **运动版**：此款车型强调驾驶快感和运动风格。

它拥有更强劲的动力和更灵敏的悬挂系统，确保在操控方面具有卓越性能。

---车辆操作桑塔纳汽车配置了各种先进的功能和技术，以提供更好的驾驶体验。

以下是一些常见的车辆操作指南：启动和熄火1. 将车钥匙插入点火开关，并将其逆时针转动到起动位置，同时脚踏离合器（对于手动变速器）或刹车踏板（对于自动变速器）。

2. 当发动机启动后，释放点火开关并保持脚踏在离合器或刹车上。

3. 熄火时，将点火开关逆时针转动到关键位置，同时将车辆停稳并挂入空挡。

换挡1. 手动变速器：踩下离合器踏板，将挂杆从当前挡位移到所需的挡位上。

释放离合器踏板，让车辆缓慢加速。

2. 自动变速器：将变速杆从“P”（停车）位置移到所需的挡位上。

确保脚踏在刹车踏板上，并缓慢松开刹车来让车辆缓慢加速。

使用导航系统桑塔纳汽车的高配版和豪华版配备了导航系统。

以下是使用导航系统的简要说明：1. 打开车载导航系统，在显示器上输入目的地的地址或名称。

2. 导航系统将计算最佳路径，并在显示器上显示导航指示。

3. 按照导航指示图标和语音指引，驾驶车辆沿导航路线行驶。

使用倒车雷达桑塔纳汽车配备了倒车雷达，帮助驾驶员在倒车时更好地识别周围的障碍物。
