高亮LED日光灯T8灯管规格书
高亮LED日光灯T8灯管说明
高亮LED日光灯以质优、耐用、节能为主要特点，投射角度调节范围大，抗高温、防潮防水、防漏电。
适应电压范围广，广泛用于家庭及办公照明，城市亮化工程、广告灯饰等场所。
其主要优点如下：
1、节能：18W的 LED光管，等同于48W普通光管的照明效果，即LED日光灯节省30W以上的用电量，节电62%左右；
2、环保：它的光源无紫外线，红外线等辐射，且能避免荧光灯管破裂溢出汞的二次污染和无法再利用的浪费；
3、寿命长：发光二极管制成的日光灯使用寿命为5万－10万小时，以每天8小时计算，可使用17年以上；
高亮LED日光灯T8灯管参数表
高亮LED日光灯T8灯管产品包装规格
点图进入相册LED日光灯
点图进入相册LED灯管
点图进入相册LED灯具
点图进入相册LED光管
点图进入相册LED节能灯
点图进入相册T8灯管。
常规LED日光灯参数客户名称：品名：LED日光灯T8 18W产品型号：T8 18W一，产品外型与普通T8荧光日光灯规格一样。
L=1178mm二，电气参数1、产品型号：TDC-TL8-10022、LED光源：3014 LED3、宽电压：AC180-260V4、整灯功率:18W±1W5、光通量：≥1620LM6、光效：≥90LM/W7、色温范围：2700-7000K8、发光角度：120度9、工作温度：-20-50°C10、外壳：铝型材+光扩散罩三，产品特点：1、高效：使用新型节能环保的LED作为光源，独特的电路控制设计，真正达到高效节能，LED灯管的亮度是普通日光灯亮度的2-3倍，相比传统日光灯可节能65%以上。
2、省电：相同亮度下，传统45W日光灯,每20小时就耗市电1度，18W LED日光灯管55小时耗市电1度。
3、稳定的电性：宽范围电压变化，幅度变化亮度保持恒定不变；启动响应迅速（无需预热时间）；频繁开关无损坏现象；非常适合开启次数频繁，电压波动范围大的场合（如声控过道频繁启动场合，大功率设备大幅度波及照明电网场合）。
4、颜色一致性：批量LED日光灯颜色一致性好，适合豪华型高标准大空间照明设计选用。
5、高寿命：LED日光灯寿命为普通日光管的10倍以上，不存在经常更换灯管，整流器，启辉器的问题，色调不变，永久光新，节免了管理维护费用6、环保，LED日光灯除了节能以外，更具有无频闪无红外辐射，显色性能优越之功能。
对人的视力有较好的保护作用。
（一般白炽灯的频闪为60-100Hz/秒），它的能源消耗少，可以减小很多煤矿等其他资源的消耗，能很大程度减小环境污染。
7、线性发光面，无黑影、无光斑，发光均匀，环保、高效、节能8、低光衰：1000H光衰为3%，如下为光衰曲线图图2 老化测试曲线图四，经济效益比1，省电对比：用18W LED 日光灯与40W 普通日光灯与比较，以工此同时业用电1.2元/度，每天10小时，一年使用期统计。
常规LED日光灯参数客户名称：品名：LED日光灯T8 18W产品型号：T8 18W一，产品外型与普通T8荧光日光灯规格一样。
L=1178mm二，电气参数1、产品型号：TDC-TL8-10022、LED光源：3014 LED3、宽电压：AC180-260V4、整灯功率:18W±1W5、光通量：≥1620LM6、光效：≥90LM/W7、色温范围：2700-7000K8、发光角度：120度9、工作温度：-20-50°C10、外壳：铝型材+光扩散罩三，产品特点：1、高效：使用新型节能环保的LED作为光源，独特的电路控制设计，真正达到高效节能，LED灯管的亮度是普通日光灯亮度的2-3倍，相比传统日光灯可节能65%以上。
2、省电：相同亮度下，传统45W日光灯,每20小时就耗市电1度，18W LED日光灯管55小时耗市电1度。
3、稳定的电性：宽范围电压变化，幅度变化亮度保持恒定不变；启动响应迅速（无需预热时间）；频繁开关无损坏现象；非常适合开启次数频繁，电压波动范围大的场合（如声控过道频繁启动场合，大功率设备大幅度波及照明电网场合）。
4、颜色一致性：批量LED日光灯颜色一致性好，适合豪华型高标准大空间照明设计选用。
5、高寿命：LED日光灯寿命为普通日光管的10倍以上，不存在经常更换灯管，整流器，启辉器的问题，色调不变，永久光新，节免了管理维护费用6、环保，LED日光灯除了节能以外，更具有无频闪无红外辐射，显色性能优越之功能。
对人的视力有较好的保护作用。
（一般白炽灯的频闪为60-100Hz/秒），它的能源消耗少，可以减小很多煤矿等其他资源的消耗，能很大程度减小环境污染。
7、线性发光面，无黑影、无光斑，发光均匀，环保、高效、节能8、低光衰：1000H光衰为3%，如下为光衰曲线图图2 老化测试曲线图四，经济效益比1，省电对比：用18W LED 日光灯与40W 普通日光灯与比较，以工此同时业用电1.2元/度，每天10小时，一年使用期统计。

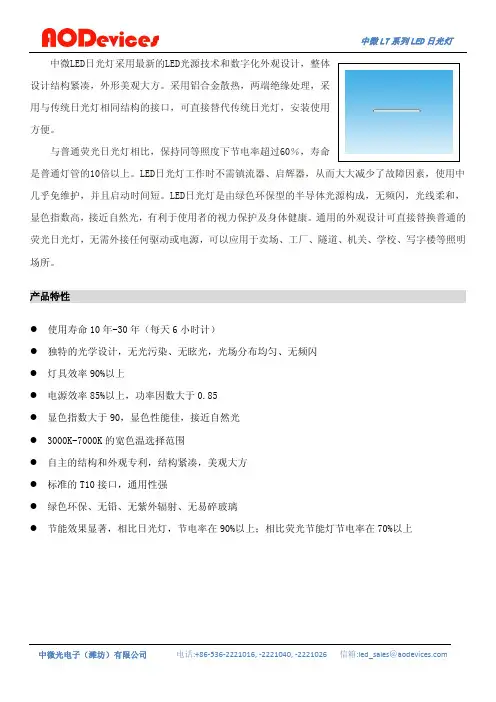

中微LED日光灯采用最新的LED光源技术和数字化外观设计，整体设计结构紧凑，外形美观大方。
采用铝合金散热，两端绝缘处理，采用与传统日光灯相同结构的接口，可直接替代传统日光灯，安装使用方便。
与普通荧光日光灯相比，保持同等照度下节电率超过60％，寿命是普通灯管的10倍以上。
LED日光灯工作时不需镇流器、启辉器，从而大大减少了故障因素，使用中几乎免维护，并且启动时间短。
LED日光灯是由绿色环保型的半导体光源构成，无频闪，光线柔和，显色指数高，接近自然光，有利于使用者的视力保护及身体健康。
通用的外观设计可直接替换普通的荧光日光灯，无需外接任何驱动或电源，可以应用于卖场、工厂、隧道、机关、学校、写字楼等照明场所。
产品特性z使用寿命10年-30年（每天6小时计）z独特的光学设计，无光污染、无眩光，光场分布均匀、无频闪z灯具效率90%以上z电源效率85%以上，功率因数大于0.85z显色指数大于90，显色性能佳，接近自然光z3000K-7000K的宽色温选择范围z自主的结构和外观专利，结构紧凑，美观大方z标准的T10接口，通用性强z绿色环保、无铅、无紫外辐射、无易碎玻璃z节能效果显著，相比日光灯，节电率在90%以上；相比荧光节能灯节电率在70%以上产品目录 型号 光源功率 工作电压 工作频率 接口AL-LT06-A/B 6W AC 220/110V 50/60Hz T10/600AL-LT08-A/B 8W AC 220/110V 50/60Hz T10/600AL-LT10-A/B 10W AC 220/110V 50/60Hz T10/600AL-LT12-A/B 12W AC 220/110V 50/60Hz T10/1200AL-LT14-A/B 14W AC 220/110V 50/60Hz T10/1200AL-LT16-A/B 16W AC 220/110V 50/60Hz T10/1200AL-LT18-A/B 18W AC 220/110V 50/60Hz T10/1200AL-LT20-A/B 20W AC 220/110V 50/60Hz T10/1200AL-LT06-A电性参数 项目 最小 典型 最大 备注工作电压（V） 180 220 260工作电流（mA） 39 46 54总功率（W） 7.8 7.95 8.2光源功率（W） 5.9 6.05 6.15功率因数 0.8 0.83 0.85电源效率 0.8 0.82 0.85THD 10% 12% 15%恒流精度 1% 2% 5%电压纹波（V） 0.2 0.5 1启动时间（S） 0.1 0.5 1项目 参数值LED单灯光效 ≥90 Lm/W灯具初始光通量 ≥480Lm（Tj=25℃）灯具维持光通量 ≥450Lm（Tj=70℃，Ta=25℃）灯具效率 ≥88%显色指数 ≥80色温 6000K-7000KAL-LT06-A使用参数 项目 参数值适应工作温度 -20℃-45℃适应储存温度 -40℃-85℃适应湿度 ≤80%平均无故障时间 50000 hrs外形尺寸 30mm * 588.5mm接口 T10重量 300g推荐安装高度 2.5m光衰曲线使用说明 将普通日光灯电路中的日光灯、启辉器拆掉，装上AL-LT06型LED日光灯，将220V AC 50Hz/60Hz市电电源通过T10灯座加在LED日光灯的两端，如图1所示。
LED日光灯管规格书LED日光灯管规格书型号包括：T4、T5、T8、T9、T10等，表示灯管粗细。
简单地：T后面的数值，表示灯管周长，例如T4的周长为4厘米、T5的周长为5厘米。
算成直径：T8的直径是1英寸(2.54厘米)，T4的直径是0.5英寸(1.27厘米)，….。
T代表灯管的直径1T=1/8″1″=25.4mm1T=3.175mmT4=12.7mmT5=16mmT8=25.4mmT9=28.6mmT10=31.8mm注：日光灯的灯头主要用G5、G13的企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格书有T10、T12。
“T”，代表“Tube”，表示管状的，T后面的数字表示灯管直径。
T8就是有8个“T”，一个“T”就是1/8英寸。
一英寸等于25.4毫米。
那么每一个“T”就是25.4÷8＝3.175mmT12灯管的直径规格书就是(12/8)×25.4＝38.1 mmT10灯管的直径规格书就是(10/8)×25.4＝31.8mmT8灯管的直径规格书就是(8/8)×25.4＝25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm）常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm; 40w长1230mm) T5灯管的直径就是(5/8)×25.4＝16 mm (注：统一宽度23.5mm、高度39mm）常用的日光灯长度与功率：(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）常用的日光灯长度规格书与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)T3.5灯管的直径就是(3.5/8)×25.4＝11.1 mmT2灯管的直径就是(2/8)×25.4＝6.4 mmLed日光灯管规格书是依照普通日光灯规格书制造的，其规格大至相同，可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能，有利于节省更换的成本。
产 品 规 格 书PRODUCT SPECIFICATION客户代码：产品名称： T8 LED 日光灯管 产品型号： BL-T8-10W600/BL-T8-18W1200 样品编号： 送样日期：客户承认 公司承认★本规格书内容若贵公司确认无误，烦请于下方承认栏内签章回传，若收到后三天内无回传，则默认OK 。
The contents of this specification if your company to confirm correct, please in the bottom of the recognition column signature return, if received within three days without return, the default OK●产品特性Features1.采用1/2铝塑管结构，外观精致，散热效果好。
Using 1/2 aluminum pipe structure, good appearance ，good heat dissipating capacity 2.内置恒流驱动，高效，稳定。
Built-in constant current driver, high efficiency, stability3.采用进口贴片LED作为光源，光效高、寿命长。
Using the imported SMD as light source, high light efficiency, long life span.4. 响应时间快, LED的响应时间为纳秒级。
Quick response time, the LED response time is nanosecond.5.环保，没有重金属和有害气体。
Environmental protection, no heavy metals and harmful gas .6. 节能，比传统荧光灯节能80﹪。
产 品 规 格 书PRODUCT SPECIFICATION产 品 名 称：T8 LED 日光灯管(SMD2835)DESCRIPTION ：T8 LED Light Tube (SMD2835)●产品特性 Features1. 采用1/2铝塑管结构，外观精致，散热效果好。
Using 1/2 aluminum pipe structure, good appearance ，good heat dissipating capacity 2. 内置恒流驱动，高效，稳定。
Built-in constant current driver, high efficiency, stability 3. 采用进口贴片LED 作为光源，光效高、寿命长。
Using the imported SMD as light source, high light efficiency, long life span. 4. 响应时间快, LED 的响应时间为纳秒级。
Up to 50000hoursAC110V/220VCERoHSQuick response time, the LED response time is nanosecond.5.环保，没有重金属和有害气体。
Environmental protection, no heavy metals and harmful gas.6. 节能，比传统荧光灯节能80﹪。
Energy-saving, can save energy more 80% than traditional fluorescent lights.7.没有频闪，启动快,光线柔和，保护眼睛。
No flicker, start quickly, soft light, protect your eyes.8.容易安装，使用方便。
Easy to install and use.●技术参数Technical Parameter●相对光谱能量曲线Relative Spectral Energy Distribution●外形尺寸图DimensionsModel Spec(mm) A(mm) B(mm) C(mm) D(mm) T8-12 L1198*Ø26 1198 1208 26 15T8-9 L894*Ø26 894 904 26 15T8-6 L588*Ø26 588 598 26 15●安装接线示意图Instruction of wiring电感式镇流器灯管替换示意图The Graphic Illustration for the Exchange of Inductive Ballast LED Tube电子式镇流器灯管替换示意图The Graphic Illustration for the Exchange of Electronic Ballast LED Tube●安装说明Installation Instructions1.安装前先切断原线路电源。
LED灯具照明技术规格及其要求一、引言随着LED（Light Emitting Diode）技术的快速发展，LED灯具在照明领域中的应用越来越广泛。
为确保LED灯具的照明质量，保障用户的使用安全，制定LED灯具照明技术规格及其要求是非常必要的。
二、技术规格1. 光通量（Luminous Flux）：光通量是LED灯具的核心技术指标，代表了灯具所发出的光的总量。
要求制定明确的光通量范围，以确保灯具的照明效果。
2. 色温（Colour Temperature）：色温是LED灯具发出的光的颜色，以绝对温度（K）表示。
根据不同的应用场景和需求，制定对应的色温要求。
3. 显色指数（Colour Rendering Index，CRI）：CRI是评价光源还原物体真实颜色能力的指标，范围从0到100。
制定最低CRI要求，以确保灯具提供真实的光线。
4. 功率因数（Power Factor）：功率因数是灯具消耗的功率与实际有用功率之比。
要求LED灯具的功率因数达到高标准，以提高能源利用效率。
5. 光束角（Beam Angle）：光束角是LED灯具发出的光束的角度范围。
根据不同的照明需求，制定不同的光束角要求。
7. 防护等级（Ingress Protection Rating）：防护等级是LED灯具对固体物体和液体的防护能力的评价指标。
根据不同的应用场景，制定适当的防护等级要求，以确保灯具的使用安全。
8. 明暗度（Dimmability）：明暗度是指LED灯具能否调节亮度的能力。
根据不同的场景需求，制定合适的明暗度要求，以增强灯具的灵活性。
三、要求1.国家标准：要求制定适用于LED灯具照明的国家标准，规范灯具的设计、生产、质量控制等各个方面。
2.质量控制：制定质量控制标准，确保每批次灯具的质量一致，提供稳定的照明效果和使用寿命。
4.节能环保：要求LED灯具达到高能效标准，减少资源消耗和能源浪费。
同时，要求符合环保要求，减少对环境的污染。
LED日光灯管电源规格书
──────────────────────
产品特性：
z数字电源
z恒流输出，保证大功率LED使用的安全性
z隔离电源 隔离电压为3000V
z全球通用输入电压（220V）
z短路保护，开路保护，防雷保护
z适用于大功率和小功率LED日光灯（包括红色与黄色）
z整灯可通过安规测试，隔离电压达到3750V
z体积小 27mm*17mm*13mm
z拥有中国与美国专利
产品参数：
型号 工作电压 恒流及精度小功率光源应用灯具应用
T220C200W05S08 AC 180V-260V 200mA±5% 光源206pcs
；配两个电源，每个电
源驱动13组；8pcs串/组；每路15mA
12W-LED日光灯
T220C220W06S08 AC 180V-260V 220mA±5% 光源96pcs；12组；8pcs串/组；每
路18mA
6W-LED日光灯
T220C280W07S08 AC 180V-260V 280mA±5% 光源288pcs；配两个电源，每个电
源驱动18组；8pcs串/组；每路15mA
16W-LED日光
灯
T220C350W08S07 AC 180V-260V 300mA±5% 光源140pcs；串7pcs/组,20组,每路
18mA
8W-LED日光灯
使用方法：本模块有4根引出线，一段2根黑色线是输入线，接交流电。
红/蓝线是输出线，
红线接大功率发光二极管正极，蓝线或白线接大功率发光二极管负极
数字电源—T系列
Email: tech@。
LED日光灯的材料组成及规格参数
LED日光灯是采用超高亮LED白光作为发光光源，外壳为亚克力/铝合金。
外罩可用PC管制作，耐高温达135度。
由于LED的长时间工作会光衰引起老化，尤其对大功率LED来说，光衰问题更加严重。
所以在衡量LED的寿命时，仅仅以灯的损坏来作为LED寿命的终点是远远不够的，应该以LED的光衰减百分比来规定LED 的寿命。
LED日光灯以质优、耐用、节能为主要特点，投射角度调节范围大，15W的亮度相当于普通40W日光灯，抗高温，防潮防水，防漏电。
使用电压有：110V、220V可选，外罩可选玻璃或PC材质。
灯头与普通日光灯一样。
LED日光灯材料组成与外观：
1、LED日光灯由多颗超亮度小功率LED、透光性高的PC外罩、散热铝件及电源组成。
2、LED日光灯采用的光源有草帽头和贴片灯珠两种型号。
其中常用的贴片灯珠有3528、5050、1W大功率等。
3、LED日光灯外壳有两种：
1）透明的PC外壳，透光性能高，可看到里面的灯珠；
2）半透明的磨砂外壳，光线透出较柔和。
4、LED日光灯内置电源，工作电压为宽电压，从85V到265V均可使用。
5、LED日光灯可做成红、黄、蓝、绿、白、暖白颜色。
LED日光灯基本规格参数：
T5:目前LEDT5灯管规格
T8:目前T8部分规格
LED日光灯管适用范围：写字楼、工厂、商场、学校、居家等室内照明。
