《电机与拖动基础》复习题 .doc

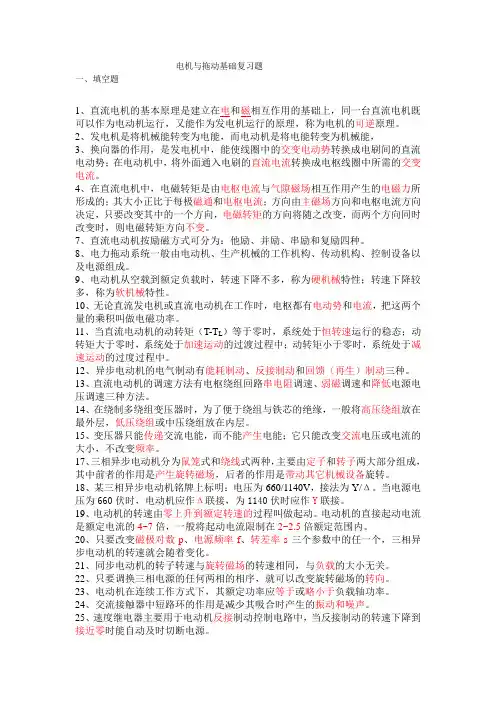

电机与拖动基础复习题一、填空题1、直流电机的基本原理是建立在电和磁相互作用的基础上，同一台直流电机既可以作为电动机运行，又能作为发电机运行的原理，称为电机的可逆原理。

2、发电机是将机械能转变为电能，而电动机是将电能转变为机械能，3、换向器的作用，是发电机中，能使线圈中的交变电动势转换成电刷间的直流电动势；在电动机中，将外面通入电刷的直流电流转换成电枢线圈中所需的交变电流。

4、在直流电机中，电磁转矩是由电枢电流与气隙磁场相互作用产生的电磁力所形成的；其大小正比于每极磁通和电枢电流；方向由主磁场方向和电枢电流方向决定，只要改变其中的一个方向，电磁转矩的方向将随之改变，而两个方向同时改变时，则电磁转矩方向不变。

7、直流电动机按励磁方式可分为：他励、并励、串励和复励四种。

8、电力拖动系统一般由电动机、生产机械的工作机构、传动机构、控制设备以及电源组成。

9、电动机从空载到额定负载时，转速下降不多，称为硬机械特性；转速下降较多，称为软机械特性。

10、无论直流发电机或直流电动机在工作时，电枢都有电动势和电流，把这两个量的乘积叫做电磁功率。

11、当直流电动机的动转矩（T-T L）等于零时，系统处于恒转速运行的稳态；动转矩大于零时，系统处于加速运动的过渡过程中；动转矩小于零时，系统处于减速运动的过度过程中。

12、异步电动机的电气制动有能耗制动、反接制动和回馈（再生）制动三种。

13、直流电动机的调速方法有电枢绕组回路串电阻调速、弱磁调速和降低电源电压调速三种方法。

14、在绕制多绕组变压器时，为了便于绕组与铁芯的绝缘，一般将高压绕组放在最外层，低压绕组或中压绕组放在内层。

15、变压器只能传递交流电能，而不能产生电能；它只能改变交流电压或电流的大小，不改变频率。

17、三相异步电动机分为鼠笼式和绕线式两种，主要由定子和转子两大部分组成，其中前者的作用是产生旋转磁场，后者的作用是带动其它机械设备旋转。

18、某三相异步电动机铭牌上标明：电压为660/1140V，接法为Y/Δ。

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

电机及拖动基础练习题答案一、填空：1、把______能变换为_______能的电机称为电动机。

答案：电能；机械能；2、 直流电机定子部分的主要作用是_________________，答案：产生磁场；3、变压器具有变换_________________的功能。

答案：电流、电压、阻抗；4、三相笼型感应电动机降压起动常用的方法有_________________；_________________；_________________。

答案：定子串电阻或电抗器降压启动；Y/△降压起动；自耦变压器降压起动；5、 变频调速是改变电源频率从而使电动机的_________________变化达到调速的目的。

答案：同步转速；6、 从工作原理看，中、小型电力变压器的主要组成部分是 和 。

答案：绕组、铁心7、直流发电机是把______能变换为_______能输出。

答案：机械能； 电能8．电力拖动系统稳定运行的条件是 。

答案：在交点处 dndT dn dT em 2 9.一台变压器型号为ＳL ７—200/10，其中200代表 ，10代表 。

答案：SN=200KV A ；IIN=10KV10、三相感应电动机旋转磁场的方向由 决定。

答案：流入定子电流的相序11、Y-Δ起动适用于定子绕组正常接法为 的三相鼠笼式异步电动机。

答案：三角形12、当变压器把低电压变成高电压时，其电流 。

答案：减小13、三相鼠笼式异步电动机主要由 和 组成。

答案：定子；转子14、三相鼠笼式异步电动机三相对称绕组通以对称电流时，将产生 磁场。

答案：旋转15、三相异步电动机的额定电压是指加在 绕组上的 电压。

答案：定子；线16、三相感应电动机在额定负载下运行时，降低电源电压，电动机的转速将 。

答案：降低17、三相异步电动机的电磁制动状态有 ；和 三种。

答案：回馈制动 反接制动； 能耗制动18、三相异步电动机的电磁转矩T em 与电源电压U1的关系是。

电机及拖动基础复习题一、单项选择题1．直流发电机主磁极磁通产生感应电动势存在于（）中。

A．电枢绕组 B．励磁绕组 C．电枢绕组和励磁绕组2．当直流电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于( )状态。

A．能耗制动 B．反接制动 C．回馈制动3．三相异步电动机在运行中，把定子两相反接，则转子的转速会（）。

A．升高 B．下降一直到停转C．下降至零后再反向旋转 D．下降到某一稳定转速4．一台三相笼型异步电动机的数据为P N = 20kW，U N = 380V，λT=1.15，k i=6,定子绕组为三角形联结。

当拖动额定负载转矩起动时，若供电变压器允许起动电流不超过12I N，最好的起动方法是（）。

A．直接起动 B．Y—△降压起动 C．自耦变压器降压起动5．三相绕线转子异步电动机拖动起重机的主钩，提升重物时电动机运行于正向电动状态，若在转子回路串接三相对称电阻下放重物时，电动机运行状态是（）。

A．能耗制动运行 B．反向回馈制动运行 C．倒拉反转运行6．直流电动机采用降低电源电压的方法起动，其目的是（）。

A．为了使起动过程平稳 B．为了减小起动电流 C．为了减小起动转矩7．三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩（）。

A．下降 B．增大 C．不变 D．不定8．与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的（）。

A．定子串接电阻的人为机械特性B．转子串接电阻的人为机械特性C．降低电压的人为机械特性9．一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩（）。

A．T em=T N B．T em=0.81T N C．T em=0.9T N10．三相异步电动机拖动恒转矩负载，当进行变极调速时，应采用的联结方式为（）。

A．Y—YY B．△—YY C．正串Y—反串Y二、填空题11．直流电机的电磁转矩是由_______和_______共同作用产生的。

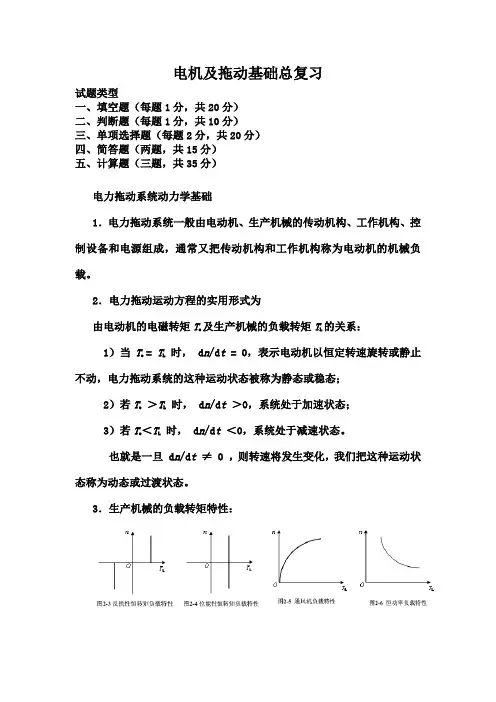

电机及拖动基础总复习试题类型一、填空题（每题1分，共20分）二、判断题（每题1分，共10分）三、单项选择题（每题2分，共20分）四、简答题（两题，共15分）五、计算题（三题，共35分）电力拖动系统动力学基础1．电力拖动系统一般由电动机、生产机械的传动机构、工作机构、控制设备和电源组成，通常又把传动机构和工作机构称为电动机的机械负载。

2．电力拖动运动方程的实用形式为由电动机的电磁转矩T e及生产机械的负载转矩T L的关系：1）当T e = T L时， d n/d t = 0，表示电动机以恒定转速旋转或静止不动，电力拖动系统的这种运动状态被称为静态或稳态；2）若T e＞T L时， d n/d t＞0，系统处于加速状态；3）若T e＜T L时， d n/d t＜0，系统处于减速状态。

也就是一旦 d n/d t≠ 0 ，则转速将发生变化，我们把这种运动状态称为动态或过渡状态。

3．生产机械的负载转矩特性：直流电机原理1．直流电动机主要由定子、转子、电刷装置、端盖、轴承、通风冷却系统等部件组成。

定子由机座、主磁极、换向极、电刷装置等组成。

转子（又称电枢）由电枢铁心、电枢绕组、换向器、转轴和风扇等组成。

2．直流电机的绕组有五种形式：单叠绕组、单波绕组、复叠绕组、复波绕组和蛙绕组（叠绕和波绕混合绕组）。

3 极距、绕组的节距（第一节距、第二节距、合成节距）的概念和关系。

4 单叠绕组把每个主磁极下的元件串联成一条支路，因此其主要特点是绕组的并联支路对数a等于极对数n p。

5 电枢反应：直流电机在主极建立了主磁场，当电枢绕组中通过电流时，产生电枢磁动势，也在气隙中建立起电枢磁场。

这时电机的气隙中形成由主极磁场和电枢磁场共同作用的合成磁场。

这种由电枢磁场引起主磁场畸变的现象称为电枢反应。

6 直流电机的励磁方式：7直流电机的电枢电压方程和电动势：直流电机电磁转矩ΦnCEea=aTeΦI CT=aaaIREUa+=e af f a T G I I8 直流电动机功率方程9直流电机工作特性10 直流电动机励磁回路连接可靠，绝不能断开一旦励磁电流为0，则电机主磁通将迅速下降至剩磁磁通，若此时电动机负载较轻，电动机的转速将迅速上升，造成“飞车”；若电动机的负载为重载，则电动机的电磁转矩将小于负载转矩，使电机转速减小，但电枢电流将飞速增大，超过电动机允许的最大电流值，引起电枢绕组因大电流过热而烧毁。

电机复习提纲第一章：一、概念：主磁通，漏磁通，磁滞损耗，涡流损耗磁路的基本定律:安培环路定律: 磁路的欧姆定律作用在磁路上的磁动势 F 等于磁路内的磁通量 Φ乘以磁阻R m磁路与电路的类比：与电路中的欧姆定律在形式上十分相似。

E=IR磁路的基尔霍夫定律（1）磁路的基尔霍夫电流定律穿出或进入任何一闭合面的总磁通恒等于零（2）磁路的基尔霍夫电压定律沿任何闭合磁路的总磁动势恒等于各段磁路磁位差的代数和。

第二节 常用铁磁材料及其特性一、铁磁材料1、软磁材料：磁滞回线较窄。

剩磁和矫顽力都小的材料。

软磁材料磁导率较高，可用来制造电机、变压器的铁心。

2、硬磁材料：磁滞回线较宽。

剩磁和矫顽力都大的铁磁材料称为硬磁材料，可用来制成永久磁铁。

二、铁心损耗1、磁滞损耗——材料被交流磁场反复磁化，磁畴相互摩擦而消耗 NiHL的能量。

2、涡流损耗——铁心内部由于涡流在铁心电阻上产生的热能损耗。

3、铁心损耗——磁滞损耗和涡流损耗之和。

第二章：一、尽管电枢在转动，但处于同一磁极下的线圈边中电流方向应始终不变，即进行所谓的“换向”。

二、一台直流电机作为电动机运行——在直流电机的两电刷端上加上直流电压，电枢旋转，拖动生产机械旋转，输出机械能；作为发动机运行——用原动机拖动直流电机的电枢，电刷端引出直流电动势，作为直流电源，输出电能。

三、直流电机的主要结构（定子、转子）定子的主要作用是产生磁场转子又称为“电枢”,作用是产生电磁转矩和感应电动势要实现机电能量转换，电路和磁路之间必须在相对运动，所以旋转电机必须具备静止的和转动的两大部分，且静止和转动部分之间要有一定的间隙（称为：气隙）四、直流电机的铭牌数据直流电机的额定值有：1、额定功率P N(kW)2、额定电压U N(V)3、额定电流I N(A)4、额定转速n N(r/min)5、额定励磁电压U fN(V)五、直流电机电枢绕组的基本形式有两种：一种叫单叠绕组，另一种叫单波绕组。

单叠绕组的特点：元件的两个端子连接在相邻的两个换向片上。

《电机与拖动基础》复习资料一． 单项选择题1．某电力变压器的型号为S9-80/10的含义是A ．高压侧额定电压为80KV ，低压侧电压为10KVB ．高压侧额定容量为80KV A ，低压侧额定容量10KV AC ．额定容量为80KV A ，高压侧额定电压为10KV ，D ．额定容量为80KV A ，低压侧额定电压为10KV2．一台运行中的变压器其主磁通幅值的大小主要取决于A ．空载电流的大小B ．负载电流的大小C ．铁心损耗的大小D ．电源电压的大小3．联接组号不同的变压器不能并联运行，是因为。

A ．电压变化率太大B ．空载环流太大C ．负载时激磁电流太大D ．不同联接组号的变压器变比不同 4．三相变压器组不宜采用Y ,y 联接组，主要是为了避免。

A ．线电势波形放生畸变B ．相电势波形放生畸变C ．损耗增大D ．有效材料的消耗增大5．变压器带电阻性负载运行时，变压器输入功率性质为A ．全部是有功功率B ．有功功率和感性无功功率C ．有功功率和容性无功功率D ．全部为无功功率6．变压器带感性负载运行时，电压变化率为A ．△U >0B ．△U <0C ．△U =0D ．以上三项都不是7．变压器采用从二次侧向一次侧折合算法的原则是A ．保持二次侧电流I 2 不变B ．保持二次侧电压为额定电压C ．保持二次侧磁通势不变D ．保持二次侧绕组漏阻抗不变8．某三相电力变压器的S N =500k V ·A ，U 1N /U 2N =10000/400V ，Y ，Yn 接法,下面数据中有一个是它的励磁电流值，应该是A ．28.78AB ．50AC ．2AD ．10A9．在直流电机中，公式n C E e a Φ=Ф和a T I C T Φ=中的Φ指的 A ．每极合成磁通B．所有磁极的总磁通C．主磁通每极磁通D．以上都不是10．直流电动机的额定功率指.A．转轴上吸收的机械功率B．转轴上输出的机械功率C．电枢端口吸收的电功率D．电枢端口输出的电功率11．直流电动机在串电阻调速过程中，若负载转矩保持不变，则保持不变。

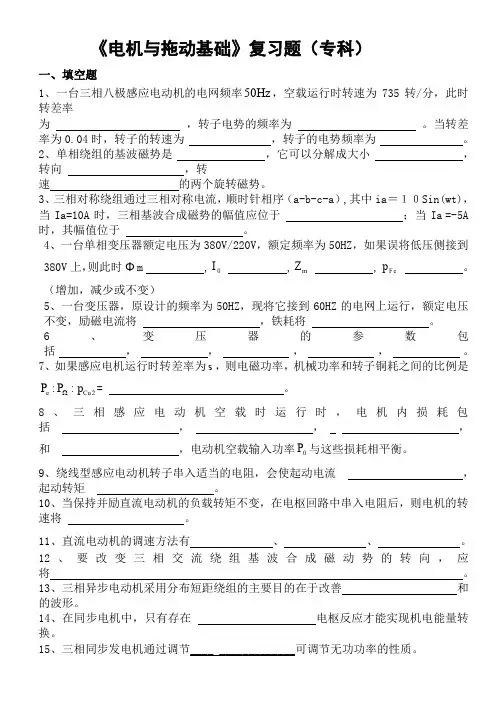

《电机与拖动基础》复习题（专科）一、填空题1、一台三相八极感应电动机的电网频率Hz 50，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 。

当转差率为0.04时，转子的转速为 ，转子的电势频率为 。

2、单相绕组的基波磁势是 ，它可以分解成大小 ，转向 ，转速 的两个旋转磁势。

3、三相对称绕组通过三相对称电流，顺时针相序（a-b-c-a ）,其中ia ＝１０Sin(wt)，当Ia=10A 时，三相基波合成磁势的幅值应位于 ；当Ia =-5A 时，其幅值位于 。

4、一台单相变压器额定电压为380V/220V ，额定频率为50HZ ，如果误将低压侧接到380V 上，则此时Φm ,0I ,m Z ,Fe p 。

（增加，减少或不变）5、一台变压器，原设计的频率为50HZ ，现将它接到60HZ 的电网上运行，额定电压不变，励磁电流将 ，铁耗将 。

6、变压器的参数包括 ， ， ， ， 。

7、如果感应电机运行时转差率为s ，则电磁功率，机械功率和转子铜耗之间的比例是 2:P :e Cu P p = 。

8、三相感应电动机空载时运行时，电机内损耗包括 ， ， ，和 ，电动机空载输入功率0P 与这些损耗相平衡。

9、绕线型感应电动机转子串入适当的电阻，会使起动电流 ，起动转矩 。

10、当保持并励直流电动机的负载转矩不变，在电枢回路中串入电阻后，则电机的转速将 。

11、直流电动机的调速方法有 、 、 。

12、要改变三相交流绕组基波合成磁动势的转向，应将 。

13、三相异步电动机采用分布短距绕组的主要目的在于改善 和 的波形。

14、在同步电机中，只有存在 电枢反应才能实现机电能量转换。

15、三相同步发电机通过调节____ _____________可调节无功功率的性质。

16.一台单相变压器额定电压为380V/220V ，额定频率为50HZ ，如果误将低压侧接到380V 上，则此时Φm ,0I ,m Z ,Fe p 。

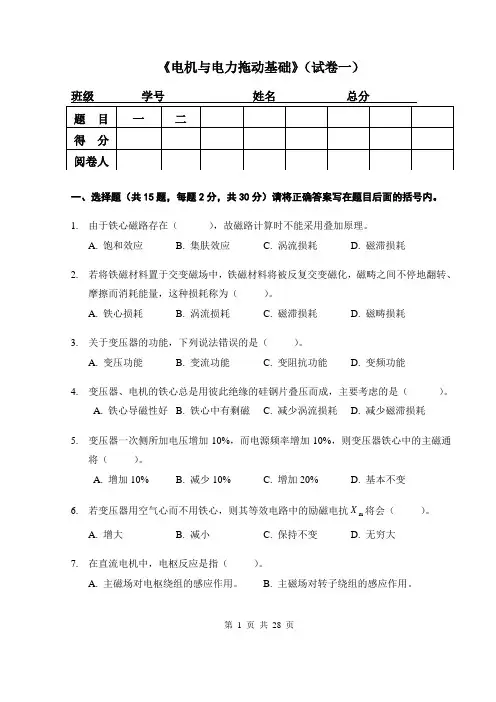

《电机与电力拖动基础》（试卷一）班级学号姓名总分一、选择题（共15题，每题2分，共30分）请将正确答案写在题目后面的括号内。

1.由于铁心磁路存在（），故磁路计算时不能采用叠加原理。

A. 饱和效应B. 集肤效应C. 涡流损耗D. 磁滞损耗2.若将铁磁材料置于交变磁场中，铁磁材料将被反复交变磁化，磁畴之间不停地翻转、摩擦而消耗能量，这种损耗称为（）。

A. 铁心损耗B. 涡流损耗C. 磁滞损耗D. 磁畴损耗3.关于变压器的功能，下列说法错误的是（）。

A. 变压功能B. 变流功能C. 变阻抗功能D. 变频功能4.变压器、电机的铁心总是用彼此绝缘的硅钢片叠压而成，主要考虑的是（）。

A. 铁心导磁性好B. 铁心中有剩磁C. 减少涡流损耗D. 减少磁滞损耗5.变压器一次侧所加电压增加10%，而电源频率增加10%，则变压器铁心中的主磁通将（）。

A. 增加10%B. 减少10%C. 增加20%D. 基本不变X将会（）。

6.若变压器用空气心而不用铁心，则其等效电路中的励磁电抗mA. 增大B. 减小C. 保持不变D. 无穷大7.在直流电机中，电枢反应是指（）。

A. 主磁场对电枢绕组的感应作用。

B. 主磁场对转子绕组的感应作用。

第 1 页共28 页第 2 页 共 28 页C. 转子绕组电流所产生的磁场对电枢磁场的影响。

D. 转子绕组电流所产生的磁场对主磁场的影响。

8. 一台他励直流电机，U =220V ，C e Φ=0.2V •min/r ，电机转速为1000r/min ，则该电机运行于（ ）状态。

A. 电动 B. 发电C. 能耗制动D. 加速9. 与同容量的变压器相比，异步电动机的空载电流（ ）变压器的空载电流。

A. 大于B. 小于C. 等于D. 近似等于10. 在三相异步电动机的等效电路中，励磁电阻m R 上消耗的功率是（ ）。

A. 铁心损耗B. 涡流损耗C. 磁滞损耗D. 铜线损耗11. 在三相异步电动机的等效电路中，附加电阻'21s R s-上消耗的功率是（ ）。

一、单一选择填空1.电动机经过速比j=5的减速器拖动工作机构,工作机构的实际转矩为20N·m,飞轮矩为1N·m2,不计传动机构损耗,折算到电动机轴上的工作机构转矩与飞轮矩依次为D 。

·m,5N·m2·m,1N·m2·m,·m2·m,·m2·m,25N·m22. 恒速运行的电力拖动系统中, 已知电动机电磁转矩为80N·m, 忽略空载转矩, 传动机构效率为0 .8 , 速比为10 , 未折算前实际负载转矩应为 D 。

A . 8N·mB . 64N·mC . 80N·mD . 640N·mE . 800N·mF . 1000N·m3.电力拖动系统中已知电动机转速为1000r/ min , 工作机构转速为100r/ min , 传动效率为0 .9 , 工作机构未折算的实际转矩为120N·m, 电动机电磁转矩为20N·m, 忽略电动机空载转矩, 该系统肯定运行于 A 。

A . 加速过程B . 恒速C . 减速过程4. 一台他励直流发电机由额定运行状态转速下降到原来的60% , 而励磁电流、电枢电流都不变, 则 A 。

A . E a 下降到原来的60%B . T 下降到原来的60%C . E a 和T 都下降到原来的60%D . 端电压下降到原来的60%5. 变压器采用从二次侧向一次侧折合算法的原则是 C 。

A . 保持二次侧电流I2 不变B . 保持二次侧电压为额定电压C . 保持二次侧磁通势不变D . 保持二次侧绕组漏阻抗不变6.分析变压器时, 若把一次侧向二次侧折合, 则下面说法中正确的是B 。

A . 不允许折合B . 保持一次侧磁通势不变C . 一次侧电压折算关系是U'1 = kU1D . 一次侧电流折算关系是I'1 = k I1 , 阻抗折算关系是Z'1 = k2Z1 。

11级电机与拖动基础总复习填空题：（猜测）5．为限制他励直流电动机的起动电流可以采取哪两种起动方法①电枢回路串电阻 ②降电压启动6．一台他励直流电动机带额定负载在固有特性上电动运行，当进行能耗制动时，机械特性必然经过哪个点。

原点 （0，0）点10．电动机稳定运行时的实际输出功率与转矩是由什么决定的。

负载13．直流电动机的起动方法有几种。

2种。

①电枢回路串电阻②降电压起动14．拖动恒转矩负载进行调速时，应采用什么调速方法，而拖动恒功率负载时应采用什么调速方法。

①降电压、串电阻 ②弱磁20．直流电动机采用降低电源电压的方法起动，其目的是什么 为减小起动电流28．变压器等效电路中的x m、r m都代表什么。

Xm 励磁电抗 ，rm 励磁电阻29．一台变压器原边接在额定电压的电源上，当副边带纯电阻负载时，则从原边输入的功率是什么性质的。

视在功率35．变压器的励磁电抗和漏电抗各对应于什么磁通，对已制成的变压器、它们是否是常数？励磁电抗—主磁通（不是常数） 漏电抗—漏磁通（是常数）36．拖动恒转矩负载运行的三相异步电动机，如能稳定运行。

其转差率s的取值范围。

0<S<137．在变压器Ｔ型等效电路中反映铁耗大小的参数是什么 Rm—励磁电阻40．三相异步电动机空载时，气隙磁通的大小主要取决于什么 气隙磁密42．与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是改变谁形成的 电压选择题：（猜测）2．他励直流电动机的人为特性与固有特性相比，能判断人为特性是改变那个参数形成的。

①电枢回路串电阻 ②改变电枢电压 ③减小气隙磁通量（弱磁）3．当直流电动机出现回馈制动时，转速将如何变化。

转速高于理想空载转速4．直流电机的电磁转矩是如何产生的。

（气隙磁通量和电枢电流）当电枢绕组中有电流时，会产生电枢磁通势，它与气隙磁场相互作用7．当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于什么运行状态。

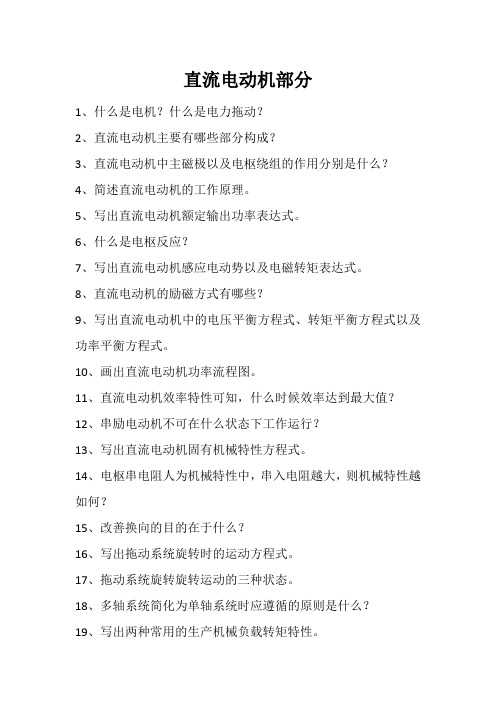

直流电动机部分1、什么是电机？什么是电力拖动？2、直流电动机主要有哪些部分构成？3、直流电动机中主磁极以及电枢绕组的作用分别是什么？4、简述直流电动机的工作原理。

5、写出直流电动机额定输出功率表达式。

6、什么是电枢反应？7、写出直流电动机感应电动势以及电磁转矩表达式。

8、直流电动机的励磁方式有哪些？9、写出直流电动机中的电压平衡方程式、转矩平衡方程式以及功率平衡方程式。

10、画出直流电动机功率流程图。

11、直流电动机效率特性可知，什么时候效率达到最大值？12、串励电动机不可在什么状态下工作运行？13、写出直流电动机固有机械特性方程式。

14、电枢串电阻人为机械特性中，串入电阻越大，则机械特性越如何？15、改善换向的目的在于什么？16、写出拖动系统旋转时的运动方程式。

17、拖动系统旋转旋转运动的三种状态。

18、多轴系统简化为单轴系统时应遵循的原则是什么？19、写出两种常用的生产机械负载转矩特性。

20、直流电动机启动调速的概念是什么？21、直流电动机启动时，一般要求有哪些？22、他励直流电动机串电阻多级启动的目的是什么？23、他励直流电动制动方式有哪几种？24、什么是电动机的电动状态，什么是制动状态。

25、写出能耗制动和反接制动时的机械特性方程式。

26、直流电动机的调速指标有哪些？27、写出两种他励直流电动机的常用调速方法。

28、某并励直流电动机，额定电压220V，额定电流12.5A，额定转速3000r/min，励磁电路电阻628Ω，电枢电路电阻0.41Ω。

求该电机在额定状态下运行时的：(1)励磁电流；(2)电枢电流；(3)感应电动势；(4)电磁转矩。

29、一台他励直流电动机、额定功率P N=40KW，额定电压U aN=220V，额定电流I aN=210A，额定转速n N=750r/min。

求(1)固有机械特性曲线；(2)固有特性曲线斜率。

30、一台并励直流电动机，输入电压为110V，输入电流12.5A，此时电动机转速1500r/min，负载制动转矩6.8N·m，空载制动转矩0.9N·m。

《电机与拖动基础》复习题一、填空题（36分，每题2分，总共36分）1、并励直流电动机改变转向的方法有 ， 。

2、直流电机单叠绕组的并联支路对数为 。

3、并励直流电动机在运行时励磁绕组断开了，电机将 。

4、一台50HZ 的三相电机通以60 HZ 的三相对称电流，并保持电流有效值不变，此时三相基波合成旋转磁势的幅值大小 ，转速 ，极数 。

5、当三相异步电动机定子绕组接于Hz 50的电源上作电动机运行时，定子电流的频率为 ，定子绕组感应电势的频率为 ，如转差率为s ，此时转子绕组感应电势的频率 ，转子电流的频率为 。

6、三相交流绕组产生的磁动势的性质是 ，其特点是幅值的大小 、转速的大小为 、转向是由 决定的、当哪相电流最大，三相合成基波圆形旋转磁动势就转至 。

7、三相异步电动机等效电路中的附加电阻'-2)1(R ss 上所消耗的电功率应等于 。

8、同步发电机并网的条件是：（1） ；（2） ； （3） 。

9、同步电机的功角δ有双重含义，一是 和 之间的夹角； 二是 和 之间的夹角。

10、通过 和 实验可求取变压器的参数。

11、并联运行的变压器应满足（1） ，（2） ， （3） 的要求。

12、直流发电机的电磁转矩是 转矩，直流电动机的电磁转矩是 转矩。

13、一台三相电力变压器N S =560KV A ，N N U U 21 =10000/400(v), D,y 接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。

14、他励直流电动机调速时，在励磁回路中增加调节电阻，可使转速 ，而在电枢回路中增加调节电阻，可使转速 。

15、三相异步电动机转速为n ，定子旋转磁场的转速为n ，当n ＜n 是 运行状态；当 n ＞n 是 运行状态；当 n 与 n 反向时是 运行状态 16、三相同步发电机通过调节____ _____________可调节有功功率。

17、变压器由空载到负载，其主磁通φ 的大小____ ___________。

《电机与电力拖动基础》试卷一•、填空题（每空1分，共20分）1、 他励直流电动机的机械特性是指在电动机处于稳态运行 的条件卜 转速 和 ________ 的关系O2、 肓流电动机的起动方法有： 电枢回路串电阻 和 降压起动。

3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的人小决 6、采用 短矩绕组绕组和 分布绕组 绕组可以冇效的削弱谐波分量,同时 （增大和减小）。

7、当s 在0~1范围内,三相异步电动机运行于电动状态，此吋电磁转矩性 质为 驱动性质 ；在 小于1的范围内运行于发电机状态,此时电磁转矩性质为制动性质。

8、三和界步电动机根据转子不同可分为笼型 和 绕线 两类o根据磁滞回线剩磁 的人小,铁磁材料分为硬磁材料和软磁材料。

3. 电力拖动系统是由垃动虹拖动机械机构工作的系统。

4. 直流电动机的励磁方式包括他励、并励、串励和复励，其中他 励直 流电动机 更适合于电动机控制的场合。

5. 电机绕组有两种形式，分别为叠 绕组和 波 绕组。

使用于高电压的为波 绕组,使 用于大电流的为叠绕组。

6. 肓流电机电枢磁场对空载主磁场的影响称为电枢反应。

7. 直流电机在主磁极Z 间常安装换向极改善换向。

换向极的位置恰好也是皿［中性线的位置。

8. 从机械特性上看，笫_彖限为电动机的正向电动状态，笫四象限为电机的反向制 动状态。

9. 他励肓流电动机的机械特性为硬特性,串励肓流电动机的机械特性为整特性。

（硬、 软）10. 励磁绕组断线的他励直流电动机，空载起动吋，将出现飞车10.励磁绕组断线的他励 直流电动机，空载起动时，将出现飞车情况。

_情况。

11. —•台三相变压器的变比为相 电压之比。

12. 额定电压为440V/110V 的单相变压器，高压边漏电抗16G,折介到二次侧后大小为1G 。

15.多台三和变压器并联运行时，应该满足的条件是联结组号相同、额定电压和变比和同、 短路阻抗相同和阻抗角相同。

《电机与拖动基础》综合复习资料一、选择题1.如果变压器的铁心绝缘损坏，变压器的铁耗将：（A）A 增加B 不变C 降低2.变压器的 [D]可以求得变压器的阻抗电压。

A．空载试验B．耐压试验C．功率因数测量D．短路试验3.变压器铭牌上的额定容量是指：[ D ]A．有功功率B．最大功率C．无功损耗D．视在功率4.直流并励电动机起动时，电枢回路的起动电阻阻值应置于（ D ）A．零的位置B．中间位置C．接近于零的位置D．最大位置5.同步电机中参数Xq″表示为（ C ）A．交轴同步电抗B．交轴暂态电抗C．交轴次暂态电抗D．交轴漏抗的情况下，若逐渐减小励磁电流，则电6.并联于大电网上的同步发电机，当运行于cos=1枢电流是（ A ）A．逐渐增大B．逐渐减小C．先增大后减小D．先减小后增大7.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须绝对满足的条件是（ A ）A．相序相同B．电压相等C．频率相等D．励磁方式相同8.三相异步电动机电磁转矩的大小正比于（ A ）A．电磁功率B．输出功率C．输入功率D．转子铜耗9.异步电动机的功率因数（ B ）A．总是超前的B．总是滞后的C．负载大时超前，负载小时滞后D．负载小时超前，负载大时滞后10.一台绕线式异步电动机，若增加转子回路电阻，而负载转矩不变时，转速将（ B ）A．增大B．减小C．不变D．不能稳定11.三相异步电动机对应最大转矩的转差率Sm（ A ）A．与转子电阻有关B．与电源电压有关C．与负载大小有关D．与极对数有关12.三相异步电动机最大转矩（ A ）A．与转子电阻无关B．与电源电压无关C．与电源频率无关D．与短路电抗无关13.三相异步电动机，定子通入频率为f l的电流，转差率为s时，其转子电势频率f2为（ D ）A．f2=f1B．f2=0C．f2=∞D．f2=sf114.交流绕组一个整距线圈磁势的空间分布为（ A ）A．短形波B．尖顶波C．梯形波D．正弦波15.变压器的一次侧匝数增加10％，其它条件不变，则变压器的主磁通（）A．不变B．增大C．减小D．近似不变16.变压器短路试验时的损耗（ D ）A．全部为铜耗B．主要为铜耗C．全部为铁耗D．主要为铁耗，铜耗可以忽略。

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题:1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁;并联在电枢两端的励磁绕组极性要正确,使励磁电流产生的补充磁通方向与剩磁磁通方向相同;励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态,当_______时为电动机状态,当_______时为发电机状态。

(E a〈U;E a〉U)3、直流发电机的绕组常用的有_______和_______两种形式,若要产生大电流,绕组常采用_______绕组。

(叠绕组;波绕组;叠)4、直流发电机电磁转矩的方向和电枢旋转方向_______,直流电动机电磁转矩的方向和电枢旋转方向_______。

(相反;相同)5、单迭和单波绕组,极对数均为p时,并联支路数分别是_______,_______。

(2p;2)6、直流电机的电磁转矩是由_______和_______共同作用产生的。

(每极气隙磁通量;电枢电流)7、直流电机电枢反应的定义是_______,当电刷在几何中线时,电动机产生_______性质的电枢反应,其结果使_______和_______,物理中性线朝_______方向偏移。

(电枢磁动势对励磁磁动势的作用;交磁;气隙磁场产生畸变;对主磁场起附加去磁作用)二、判断题1、一台并励直流发电机,正转能自励,若反转也能自励。

()(F)2、一台直流发电机,若把电枢固定,而电刷与磁极同时旋转,则在电刷两端仍能得到直流电压。

()(T)3、一台并励直流电动机,若改变电源极性,则电机转向也改变。

(F)4、直流电动机的电磁转矩是驱动性质的,因此稳定运行时,大的电磁转矩对应的转速就高。

()(F)三、选择题1、直流发电机主磁极磁通产生感应电动势存在于()中。

(1)(1)电枢绕组;(2)励磁绕组;(3)电枢绕组和励磁绕组2、直流发电机电刷在几何中线上,如果磁路不饱和,这时电械反应是()(3)(1)去磁;(2)助磁;(3)不去磁也不助磁。
