FM103调频发射机运行故障问题及维护处理摘要：本文主要就FM103调频发射机的工作原理和运行故障及维护等问题进行阐述。
在讲明调频发射机各组成部分及其主要功能的前提下，就机器运行常见的显示故障、温度异常、雷电流入侵等问题进行探讨，最后提出功放管的维护和检修注意事项及日常维护管理事项，以供参考。
关键词：FM103调频发射机；工作原理；故障表现；维护处理引言如今众多的全固态发射机已经基本取代传统电子管发射机成为广播电视工作标准配置设备之一，发射机的质量和可靠性大幅提升。
一方面为跟上日新月异的科技发展速度，技术维护人员应快速掌握固态发射机的工作原理和特点，熟悉其常见运行故障，有足够的能力进行设备维护处理。
另一方面，调频发射机需要长时间应对高负荷的工作量，所以其机能也会随使用年限的增加而下降，要求技术维护人员必须具备相应的能力来解决这些问题。
1 FM103调频发射机工作原理和结构FM103调频发射机采用电路设计功率器件的模块化和电源单元的模块化设计方式，让整个信号流程更科学规范化，人工调试和维修管护更加便捷，整个机器操作容易上手，电声指标良好，长时间运行故障率低。
调频激励器是16级软开关编码，根据操作面板上的电子显示屏能够快速进入操作用户界面，精准进行指标读取、测量、调节和监测，各类指标包括频率、功率以及其他参数，输出功率上限可达25W，支持单声、立体声，可附加SCA或RDS业务。
一共有两台激励器借助互锁单元和而合成器实现自主变更主备激励器的功能。
前级功率放大器由一块300W功率放大器线路板、前级功率放大器控制板、开关电源组成。
前级功率放大器控制板主要负责处理前级功率放大输出的入、反射采样信号、功率放大器线路板工作电压、电流取样信号，通过前面板多用表指示或通过微处理控制器验证功率放大器线路板的工作状态。
开关电源能够为前级功率放大器线路板供应正常工作所需电压。
使用八分之一波长微带电路结构设计，其工作原理如下：将输入信号传至正交2分频器，处理后变为幅度相等，相位相差90°的两路信号，在分别进行同相四分配，最终输出幅度等同的8路信号。

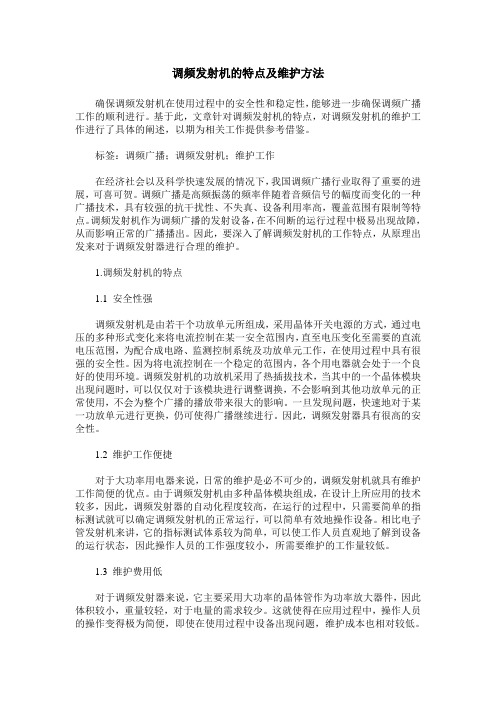

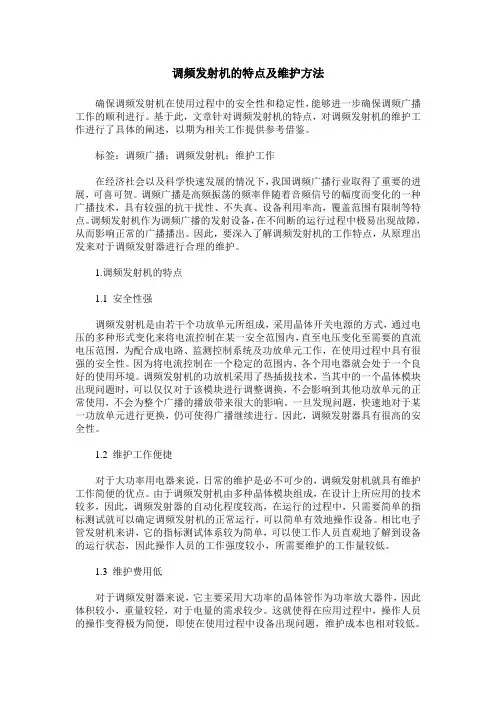

调频发射机的特点及维护方法确保调频发射机在使用过程中的安全性和稳定性，能够进一步确保调频广播工作的顺利进行。
基于此，文章针对调频发射机的特点，对调频发射机的维护工作进行了具体的阐述，以期为相关工作提供参考借鉴。
标签：调频广播；调频发射机；维护工作在经济社会以及科学快速发展的情况下，我国调频广播行业取得了重要的进展，可喜可贺。
调频广播是高频振荡的频率伴随着音频信号的幅度而变化的一种广播技术，具有较强的抗干扰性、不失真、设备利用率高，覆盖范围有限制等特点。
调频发射机作为调频广播的发射设备，在不间断的运行过程中极易出现故障，从而影响正常的广播播出。
因此，要深入了解调频发射机的工作特点，从原理出发来对于调频发射器进行合理的维护。
1.调频发射机的特点1.1 安全性强调频发射机是由若干个功放单元所组成，采用晶体开关电源的方式，通过电压的多种形式变化来将电流控制在某一安全范围内，直至电压变化至需要的直流电压范围，为配合成电路、监测控制系统及功放单元工作，在使用过程中具有很强的安全性。
因为将电流控制在一个稳定的范围内，各个用电器就会处于一个良好的使用环境。
调频发射机的功放机采用了热插拔技术，当其中的一个晶体模块出现问题时，可以仅仅对于该模块进行调整调换，不会影响到其他功放单元的正常使用，不会为整个广播的播放带来很大的影响。
一旦发现问题，快速地对于某一功放单元进行更换，仍可使得广播继续进行。
因此，调频发射器具有很高的安全性。
1.2 维护工作便捷对于大功率用电器来说，日常的维护是必不可少的，调频发射机就具有维护工作简便的优点。
由于调频发射机由多种晶体模块组成，在设计上所应用的技术较多，因此，调频发射器的自动化程度较高，在运行的过程中，只需要简单的指标测试就可以确定调频发射机的正常运行，可以简单有效地操作设备。
相比电子管发射机来讲，它的指标测试体系较为简单，可以使工作人员直观地了解到设备的运行状态，因此操作人员的工作强度较小，所需要维护的工作量较低。

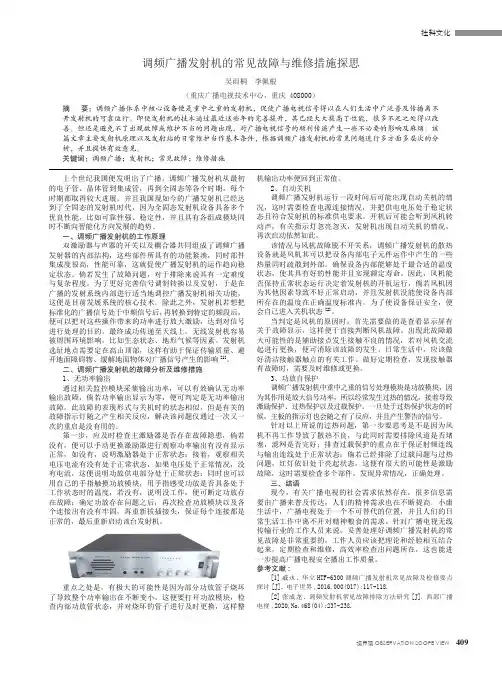

调频广播发射机的故障排除与维护技巧调频广播发射机是广播电台最重要的设备之一，它负责将音频信号转化为无线电信号并广播出去。
然而，在使用过程中，发射机可能会遇到各种故障。
为了保证广播质量和设备的稳定运行，及时解决故障是至关重要的。
在本文中，我们将介绍一些常见的调频广播发射机故障排除与维护技巧。
1. 电源故障在发射机无法启动或工作不稳定时，首先要检查电源供应情况。
检查电源插头是否插紧，确认电源线是否有损坏。
如果电源线有损坏，应及时更换。
同时，还要检查电源开关和保险丝是否正常工作。
如果电源电压不稳定，可以考虑添加稳压器或UPS供电系统。
2. 放大器故障放大器是发射机中最脆弱的部件之一，经常会出现故障。
常见的故障包括功率输出异常、失真、噪音增加等。
在发现放大器故障时，应先进行外观检查，确认是否有烟雾、异味或烧焦痕迹。
如果有异常，应立即停止使用设备，并联系专业技术人员进行维修。
此外，定期检查并清洁放大器的内部，可以延长其使用寿命并减少故障发生的可能性。
3. 频率漂移频率漂移是指发射机输出信号的频率与设定的频率不一致。
这可能是由于振荡器故障、温度变化等原因引起的。
要排除频率漂移问题，首先应检查振荡器的稳定性和频率锁定情况。
如果振荡器故障，可以尝试重新校准或更换振荡器。
此外，保持设备的工作环境稳定，避免温度变化对频率产生影响，也是重要的维护技巧。
4. 散热不良长时间运行的调频广播发射机容易产生过热问题，这可能导致设备损坏或性能下降。
因此，保持良好的散热是非常重要的。
首先，确保发射机周围的通风良好，避免堵塞散热孔。
其次，可以考虑使用风扇或散热器来增强散热效果。
此外，定期检查散热系统，清除灰尘和杂物，也是重要的维护措施。
5. 接地问题良好的接地是保证设备安全运行的关键。
如果调频广播发射机没有良好的接地，可能会导致设备电路受到干扰或损坏。
建议使用专业的接地设备，确保接地电阻在合理范围内。
定期检查接地系统，并清除接地线上的氧化物或腐蚀物，以确保接地系统的可靠性。
分析调频发射机常见问题与对策【摘要】本文旨在分析调频发射机常见问题并提出相应对策。
发射信号频率不稳定可能是由于晶体振荡器的问题，解决方法可以是定期校准或更换振荡器。
发射功率波动大可能是因为功放故障，建议检查功放电路并进行维护。
接着，信号频偏严重可能是调频回路故障，可通过调频回路重新校准来解决。
干扰信号较多可能是天线或线路问题，需检查连接并排除干扰源。
调频发射机故障频繁发生可以通过定期保养和维护来减少故障概率。
针对不同问题，我们应采取相应的对策来确保调频发射机的正常运行。
【关键词】调频发射机、问题分析、对策、频率稳定、功率波动、频偏、干扰信号、故障频繁、解决方案1. 引言1.1 分析调频发射机常见问题与对策调频发射机是广播、通信和导航等领域中常用的设备，但在使用过程中常常会遇到一些问题。
本文将针对调频发射机常见问题进行分析，并提出相应的对策。
常见问题包括发射信号频率不稳定、发射功率波动大、信号频偏严重、干扰信号较多以及调频发射机故障频繁发生等。
这些问题如果不能得到有效解决，将会影响设备的正常运行和信号的传输质量。
有必要对这些问题进行深入分析，并提出相应的应对措施。
在接下来的正文中，将详细讨论每个常见问题的具体表现及可能的原因，并提出解决问题的对策。
通过对调频发射机常见问题的分析和对策的探讨，有助于提高设备的稳定性和可靠性，保障通信、广播和导航系统的正常运行。
2. 正文2.1 常见问题一：发射信号频率不稳定发射信号频率不稳定是调频发射机中常见的问题之一，可能会导致通信质量下降甚至无法正常通信。
造成发射信号频率不稳定的原因有很多，例如晶振频率漂移、热胀冷缩效应、外界温度变化等。
为了解决这一问题，可以采取以下对策：1. 优化晶振频率校准：定期对调频发射机的晶振进行频率校准，确保晶振稳定可靠。
2. 加强温度补偿：在调频发射机设计中加入温度补偿模块，及时补偿晶振频率随温度变化而引起的漂移。
3. 合理设计散热系统：采用散热设计良好的发射机，确保设备在工作时温度稳定，减少热胀冷缩效应带来的频率变化。
调频发射机的日常维护和故障分析摘要：随着传媒市场的不断扩大,调频发射机的应用范围、空间和规模也在不断提升,其能否正常稳定运行直接关系到传媒传播的质量。
对于传媒领域的设备运维人员来说,调频发射机是一个重点关注对象,在日常管理中加强对其维护力度,能够确保正常工作的开展,而关键在于及时判断故障原因并制定解决方案。
关键词：调频发射机；日常维护；故障前言随着调频发射器在社会各职能部门的应用逐渐广泛,一些常见的故障问题很可能影响正常的工作开展,一方面在强化其故障自检自排的基础上加强应急机制建设,提高操作使用人员的故障识别能力,另一方面,从制度完善入手,坚持调频发射机日常维护管理的基本原则、监督原则、考核原则践行,形成良好的设备故障排查、维修、维护习惯。
1调频发射机的特点1.1可靠性高调频发射机由若干功放单元组成功放模块，同时采用晶体管开关电源经变压、整流和稳压至需要的直流电压范围，为激励器、功率分配合成电路、检测控制系统及务功放单元工作所用，设备无论是使用还是维护都具有较强的安全性。
而且调频发射机功放级采用热插拔技术，运行过程中当一个模块出现故障时，则会及时对故障模块进行更换，不会对其他功放单元的正常运行带来影响，不仅维修时间较短，而且能够保证安全播出，具有较高的可靠性。
1.2维护量少调频发射机具有较高的集成化和自动化特点，工作可靠，无论是指标调整还是测试都较为简单，能够直观明了对工作状态进行观察。
相较于电子管发射机来讲，调频发射机日常维护工作量较少，技术人员工作强度不大。
1.3费用低在调频发射机中，主要是是采用大功率的晶体管作为主要功率放大器件，而且体积较小、重量轻、耗电不大，寿命长，有效的弥补了高频电子管功率放大器的不足之处，不仅使用维护成本降低，而且调频发射机运行效率有了一定程度的提升。
2调频发射机常见故障及解决方法一般来说,在稳定的工作空间内调频发射机的故障率很低,随着其工作空间、范围和工作量的扩大,会因为外部力量干扰、设备老化等问题出现故障,如控制显示器警报、花屏、乱码、输出功率波动大、1和2功放模块功率不平衡等。
电视调频发射机的使用和维护技巧探讨摘要：在电视系统中调频发射机主要起到的是动力型的信号源作用，作为电视广播传播系统的重要组成部分之一，如果电视调频发射机在运行过程中出现问题或故障，势必会影响到整个电视传播部门。
通常情况下电视调频发射机的类型为固态型，主要是这种类型的机器自身的耗能较低、投入较少、维护简单且运行安全，但是因为一些因素的影响导致固态型电视调频发射机在运行过程中常常会存在一些故障，严重影响了机器的使用寿命和效率，所以需要根据电视调频发射机的使用，掌握并应用有效的维护技巧。
本文就电视调频发射机的使用和维护技巧做简要探讨。
关键词：电视系统；调频发射机；使用维护与传统的电子管发射机相比，固态型的电视调频发射机，在运行这一方面具有更明显的安全和可靠性，但如果不重视对于技术的维护工作，也会导致电视传播的信号中断，从而影响收视质量，甚至影响到电视调频发射机的使用寿命。
而在应用和维护的过程中，要及时检查和清洁调频发射机注重不同插件的关联性，确保他们没有出现生锈或氧化的问题，这样才能真正发挥调频发射机的使用价值。
一、调频发射机的常见故障首先，调频发射机的触摸屏常常会出现误码和乱码现象。
这主要是电源电压输入的过程中存在着异常，使得原有的运行情况发生了改变，解决这一现象，主要是利用调频发射机内部芯片的自动检修功能，并不需要进行人工检修。
其次，控制系统常常会显示报警。
这主要是控制器和放大器之间的关联存在着问题，所以维修人员需要从线路关联问题这一方面着手处理，可以利用万用表测量故障点数值，再比对正常数值。
第三，风机存在报警问题，功放系统存在功率问题。
前者主要是控制线路存在着故障，后者主要是功率足见存在着问题。
第四，功放系统的显示屏存在问题。
一般显示屏出现的问题常常是花屏，主要是显示屏的驱动系统存在问题，所以在触摸屏幕的期间会存在接触不良的情况，所以检修人员需要检查驱动屏和显示屏的质量，同时还需要检测二者路线的运行情况。
1kW 调频广播发射机故障检修流程及日常维护摘要：随着村村通及西新工程的不断发展，调频发射台的不断增加，发射机的维护工作已经是不可忽视的问题。
由于缺少新型调频发射设备的维修经验，单位把发射机看得太神秘，出了故障大都由厂家技术人员处理，或者在缺乏技术指导的情况下盲目维修，结果小毛病修成大毛病。
本文以无锡华康厂HTF-1kW 调频发射机为例，对调频发射机常见故障的产生原因、维修流程以及日常维护进行了详细的论述，旨在提高故障维修技能，避免盲目的维修行为。
关键词：调频发射机；故障维修流程；日常维护0 引言由于国内生产调频发射机的厂家比较多，发射机的型号比较多，但新型调频发射机的电路结构和工作原理大致是一样的，维修方式和日常维护也基本相同。
前几年，新疆人民广播电台购置并安装了无锡华康广播电视设备厂生产的HTF-1kW 调频发射机,此机采用30W 激励器与1kW 纯功放合并组装形式，具有电路结构简单、性能稳定、保护功能完善的特点。
发射机组成框图如图1所示。
经过几年的运行和维修实践，笔者不仅掌握了调频发射机的维修特点，还从中学到了不少维修方面理论知识和实践经验。
1 故障维修特点1.1 结构简单 故障率低与其他广播发射机不同，新型调频发射机采用固态化组成结构，传统发射机需要若干个功能部件才能实现的功能，调频发射机只需要一个固化部件就能完成。
由于组成结构简单，所以故障率大大降低。
在正常的温度环境里和正常供电的情况下很少出问题。
图1 1kW 调频发射机组成框图1.2 设备单一 维修技术难度大不同型号的发射机都有单一的电路结构和单一的组成部件，电路的调整均采用总线形式，因此给故障维修带来了困难。
器件一旦损坏，市场上很难买到，必须由厂家提供，技术调整也必须由专门的仪器或厂家技术人员来进行。
2 常见故障维修2.1故障的分析判断当机器出现故障时 ,按照以下步骤来进行检查处理：（1）根据故障现象和机器工作原理，初步分析故障可能发生在哪个部位。

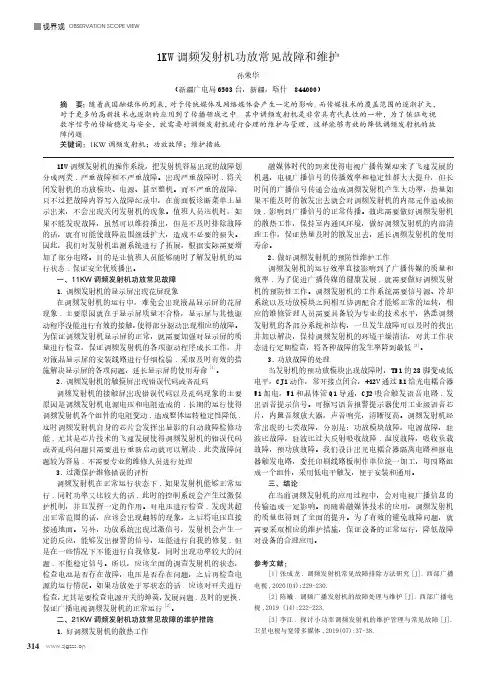

视界观 OBSERVATION SCOPE VIEW3141KW 调频发射机功放常见故障和维护孙荣华（新疆广电局6503台，新疆，喀什 844000）1KW 调频发射机的操作系统，把发射机容易出现的故障划分成两类,严重故障和不严重故障。
出现严重故障时,将关闭发射机的功放模块、电源、甚至整机。
而不严重的故障，只不过把故障内容写入故障纪录中，在前面板诊断菜单上显示出来，不会出现关闭发射机的现象。
值班人员巡机时，如果不能发现故障，虽然可以维持播出，但是不及时排除故障的话，就有可能使故障范围继续扩大，造成不必要的损失。
因此，我们对发射机监测系统进行了拓展，根据实际需要增加了部分电路。
目的是让值班人员能够随时了解发射机的运行状态,保证安全优质播出。
一、11KW 调频发射机功放常见故障1.调频发射机的显示屏出现花屏现象在调频发射机的运行中，难免会出现液晶显示屏的花屏现象,主要原因就在于显示屏质量不合格，显示屏与其他驱动程序没能进行有效的接触，使得部分驱动出现相应的故障。
为保证调频发射机显示屏的正常，就需要加强对显示屏的质量进行检查，保证调频发射机的各项驱动程序成长工作，并对液晶显示屏的安装线路进行仔细检验,采取及时有效的措施解决显示屏的各项问题，延长显示屏的使用寿命[1]。
2.调频发射机的触摸屏出现错误代码或者乱码调频发射机的接触屏出现错误代码以及乱码现象的主要原因是调频发射机电源电压和电阻造成的,长期的运行使得调频发射机各个组件的电阻变动,造成整体运转稳定性降低,这时调频发射机自身的芯片会发挥出显影的自动故障检修功能,尤其是芯片技术的飞速发展使得调频发射机的错误代码或者乱码问题只需要进行重新启动就可以解决,此类故障问题较为容易,不需要专业的维修人员进行处理3.过激保护维修错误的评析调频发射机在正常运行状态下,如果发射机能够正常运行,同时功率又比较大的话,此时的控制系统会产生过激保护机制，并且发挥一定的作用。
浅谈调频发射机的维护
[摘要]：随着我们国家日新月异的科技技术飞速发展，我们国家的调频广播发展的十分迅速，随着飞速发展，原来的有线广播已经被取代了，电视技术发展的再快，也是不会取代广播的，因为广播的收听设备非常的小，有一定的灵活性，而且投资小，取得的效果也很显著，所以调频广播不会被电视所取代，需要我们主要注意的就是日常的管理和维护中，要切实加强管理。
[关键词]：发射机的维护存在问题管理预防
中图分类号：tj203+.4 文献标识码：tj 文章编号：1009-914x(2012)26- 0392 -01
1.调频发射机的特点
调频发射机的特点有很多，比如说系列化、标准化、模块化的设计操作既简单，维护起来又方便，供电的电源采用的都是低压的大电流开关电源，这样既安全又可靠。
固态功放效率很高，热损耗的非常的小，冷却系统非常的简单且功耗很小。
监控的系统是智能化的，维护操作起来是非常方便的。
可以实现同步网，这样可以节省频率的资源，更方便的移动接收，电磁的污染有所减少，提高了服务的质量。
调频广播是以调频方式进行音频信号传输的，是在调幅广播之后发展起来的一种声音广播。
其突出的特点是音质比调幅广播好,全固态单元化结构;采用频率合成技术,可以在87~108mhz之间任选规定频率。
直接频率的合成，保证了高质量线性的偏差以及极小的
失真。
保护电路采用的是驻波比，当驻波比高于要求的或者锁相电路失锁的时候会自动的减小输出的功率，直到无功率的输出。
而且有指示系统的显示。
这样可以使广播呈现立体声，立体声的调频广播要比起单声道的广播来说要有很大的优势，并且有着它的优越性，声音听起来富有立体感，感觉有很大的不同，比如在收听一些歌曲的时候或者一些音乐类的节目时给人的感觉就像是身在其中、身临其境一般。
目前来说我们国家的调频广播发展的比较快，把原来有的那种有线广播已经取代了，前面也提到了，电视的技术发展的再快也是代替不了调频广播的，他们有着各自不同的领域，各自都具备着各自的特点、优势以及缺点等等，广播的优势、优点是比较的灵活，收听的设备小巧，并且不需要很大的投资，见效快，电视是取代不了的，尤其是在应对自然灾害时，调频应急广播网发挥了巨大作用，得到了政府及有关部门的高度赞扬和肯定，而我们特别需要注意的就是日常的管理以及维护，一定要严格的管理，有着完善的管理措施及方案。
2.调频发射机在维护中存在的问题
调频广播是高频振荡的频率伴随着音频信号的幅度而变化的一种广播技术，调频波的载波是伴随着音频调制信号的变化而在载波中心频率，是没有调制之前的中心频率，而两边的变化，音频信号的调制频率和频偏的变化次数在每秒钟是一样的，音频信号振幅的小大影响着频偏的大小，就是说频偏的大小是由音频信号振幅的大与小而决定的。
抗干扰性强，且失真小，设备的利用率高，但是并
不是所有地方都能够覆盖的，它的覆盖范围是有一定限制的，寄生调频和门限效应的干扰，多经失真。
调频发射的设备在正常工作时的必要条件有很多，例如环境的清洁卫生、通风通畅以及工作电压和信号源的稳定性这些都是它的必要条件。
有很多的调频发射机都是建设在环境不是太好或者山很高的地方，这样的环境只能用人工检测的方式来进行调频发射的监控，这样一来在这里的工作人员就要有比较大的工作强度，由于要更好的检测，所以很容易工作疲劳，会比较辛苦，总是这样循环下去，周而复始，不断的操作，又要巡检查询机器，抄录表等工作，很容易因为疲劳过度发生操作上面的差错等，这样就会停播来惊醒维修，并且还不可以进行实时的记录机器设备在运行时的一些主要的参数以及运行的工作状态等情况，当发射机在发生故障的时候，没有一个精确的、准确的报警设备，没有办法做到远程的监控值班，所以，播出的情况如何，质量好与坏对于值班的工作人员来说主观性关系很大。
3.调频发射机的维护方法
调频发射机出现故障之后就需要停播来进行维修，这样带来很多方面的影响，为了能够减少故障的维修，就必须要做好发射机的维护工作，保证不出现比较严重的损坏等情况的发生，避免由此而造成的一些经济损失。
3.1调频立体声发射机与强制冷风系统一起可以使设备可以具
有较高的稳定性以及连续工作的能力，但是，发射机容易过热，这样会影响到发射机的使用寿命问题，严重的会使得设备的元器件有
损坏的情况发生，所以，散热是一个很重要的问题，这个问题一定要解决，所以，无论是在什么情况之下，发射机的工作区域一定要保持良好的通风通畅、干净洁净。
因此，工作人员在日常的工作当中一定要注意监测以及维护，保持机器的房间可以通风通畅，发现有灰尘时，应该及时为发射机除尘，当然，机房里面的温度也需要注意，应控制一下，并且发射机的元器件需规定的时间对其工作的参数进行一下检测工作，避雷的装置需要经常的检查其接地电阻的大小。
发射机工作当中的维护工作尤为重要，一定要严肃的对待此工作，不得有任何的怠慢，其实。
如若日常工作中更好的维护，会省去很多的麻烦，只要平时工作当中细心、严谨，发射机维护的正常，就会减少停播维修的情况，避免了一些损失的发生。
3.2维护工作中药要会预防性的维护，信号源系统、发射机、供电系统、天馈系统、冷却系统构成了调频发射的系统，工作流程和操作的流程一定要规范、标准，依据科学。
要对整个操作流程做到熟练操作，对整个系统熟知，在遇到故障时知道如何快速有效的解决，发射机的系统需要规定日期进行检查、维修，需要对天馈安装和地连接的情况进检查工作，查看其是否连接的正常。
发射机设备需要保持干净洁净，其外部需要保持干燥，设备保养和维护的好，它也就能够长时间的保持正常工作状态，上面的按钮控制面板都能够保持非常好的灵敏度。
有的时候设备可能会长期放在那里没有工作，遇到这种情况时，日常工作当中可以通过目测来进行检查的工作，如果有必要可以将设备放到有阳光的地方，将其打开，用湿布
擦掉上面的一些杂物，来检测检查它的风冷系统是否在正常的工作状态，是否正常运转。
为了能够更好的维护设备，保持它的良好工作性能，有必要每年都由一些专业的技术人员对天溃来进行检测工作，检查地线安装情况是否正常，是否良好。
做好防尘的工作，根据具体的情况，采取一定的除尘措施，来保持机器的清洁，定期进行检查和维护。
3.3加强管理工作，做到严格、严谨。
有一个比较完善的管理方案、措施，没一个岗位都应该有它的责任制，也应该有各自的维修、维护计划，严格遵守制定出的岗位职责，确保播出正常，播出安全，这是非常重要的一个环节，每一条规则都严格的遵守，管理工作做好，发射机的维护工作自然会正常，两者之间紧密相连。
结语：
发射机的维护与管理的工作很重要，确保发射机的系统安全可靠，做到播出质量高，播出低消耗，工作人员日常工作中严格遵守岗位职责，遵守各项的管理制度，做到按时的进行巡检、维护工作，可以大大的减少停播的可能，降低了停播率，减少停播带了的经济损失，科技不断发展，日新月异，发展飞速，满足人们的要求，有着十分重大的意义。
要切实做好本职的工作。
加强维护与管理工作。
参考文献：
【1】：浅谈中央广播电视塔调频发射机房的技术维护，周凤龙，1998.
【2】：全固态电视机和调频发射机故障分析，赵峰，2005.
作者简介：吴鹏技术职称助理工程师学历大专。
