现代材料研究方法TEM1

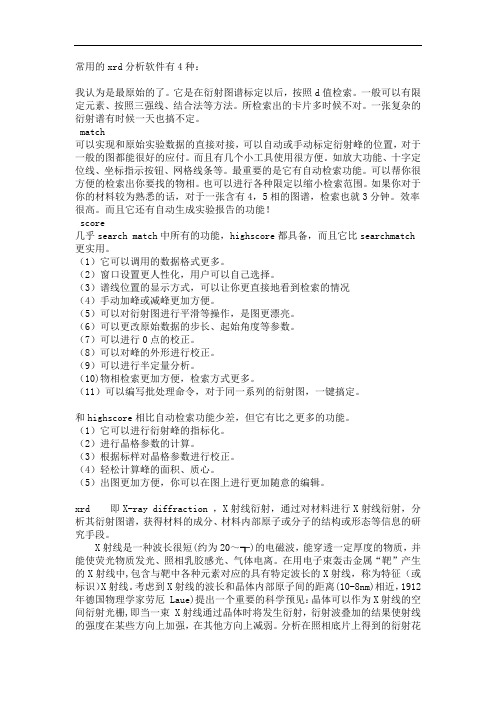

常用的xrd分析软件有4种：我认为是最原始的了。

它是在衍射图谱标定以后，按照d值检索。

一般可以有限定元素、按照三强线、结合法等方法。

所检索出的卡片多时候不对。

一张复杂的衍射谱有时候一天也搞不定。

match可以实现和原始实验数据的直接对接，可以自动或手动标定衍射峰的位置，对于一般的图都能很好的应付。

而且有几个小工具使用很方便。

如放大功能、十字定位线、坐标指示按钮、网格线条等。

最重要的是它有自动检索功能。

可以帮你很方便的检索出你要找的物相。

也可以进行各种限定以缩小检索范围。

如果你对于你的材料较为熟悉的话，对于一张含有4，5相的图谱，检索也就3分钟。

效率很高。

而且它还有自动生成实验报告的功能！score几乎search match中所有的功能，highscore都具备，而且它比searchmatch 更实用。

（1）它可以调用的数据格式更多。

（2）窗口设置更人性化，用户可以自己选择。

（3）谱线位置的显示方式，可以让你更直接地看到检索的情况（4）手动加峰或减峰更加方便。

（5）可以对衍射图进行平滑等操作，是图更漂亮。

（6）可以更改原始数据的步长、起始角度等参数。

（7）可以进行0点的校正。

（8）可以对峰的外形进行校正。

（9）可以进行半定量分析。

（10)物相检索更加方便，检索方式更多。

（11）可以编写批处理命令，对于同一系列的衍射图，一键搞定。

和highscore相比自动检索功能少差，但它有比之更多的功能。

（1）它可以进行衍射峰的指标化。

（2）进行晶格参数的计算。

（3）根据标样对晶格参数进行校正。

（4）轻松计算峰的面积、质心。

（5）出图更加方便，你可以在图上进行更加随意的编辑。

xrd 即X-ray diffraction ，X射线衍射，通过对材料进行X射线衍射，分析其衍射图谱，获得材料的成分、材料内部原子或分子的结构或形态等信息的研究手段。

X射线是一种波长很短(约为20～┱)的电磁波，能穿透一定厚度的物质，并能使荧光物质发光、照相乳胶感光、气体电离。

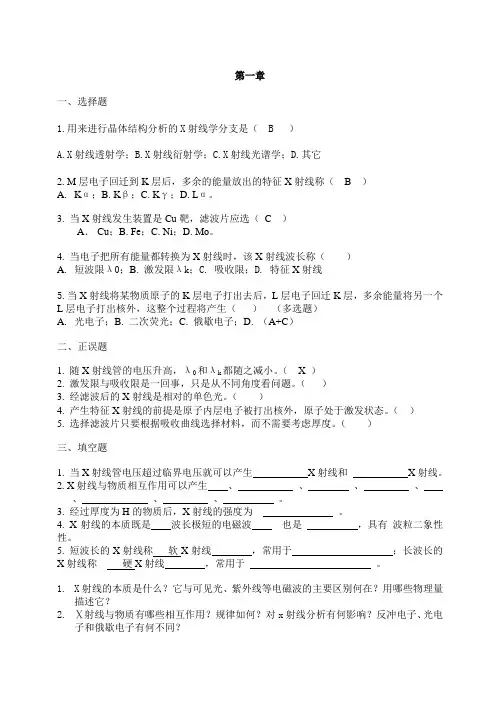

第一章一、选择题1.用来进行晶体结构分析的X射线学分支是（ B ）A.X射线透射学；B.X射线衍射学；C.X射线光谱学；D.其它2. M层电子回迁到K层后，多余的能量放出的特征X射线称（ B ）A.Kα；B. Kβ；C. Kγ；D. Lα。

3. 当X射线发生装置是Cu靶，滤波片应选（C ）A．Cu；B. Fe；C. Ni；D. Mo。

4. 当电子把所有能量都转换为X射线时，该X射线波长称（）A.短波限λ0；B. 激发限λk；C. 吸收限；D. 特征X射线5.当X射线将某物质原子的K层电子打出去后，L层电子回迁K层，多余能量将另一个L层电子打出核外，这整个过程将产生（）（多选题）A.光电子；B. 二次荧光；C. 俄歇电子；D. （A+C）二、正误题1. 随X射线管的电压升高，λ0和λk都随之减小。

（X ）2. 激发限与吸收限是一回事，只是从不同角度看问题。

（）3. 经滤波后的X射线是相对的单色光。

（）4. 产生特征X射线的前提是原子内层电子被打出核外，原子处于激发状态。

（）5. 选择滤波片只要根据吸收曲线选择材料，而不需要考虑厚度。

（）三、填空题1. 当X射线管电压超过临界电压就可以产生X射线和X射线。

2. X射线与物质相互作用可以产生、、、、、、、。

3. 经过厚度为H的物质后，X射线的强度为。

4. X射线的本质既是波长极短的电磁波也是，具有波粒二象性性。

5. 短波长的X射线称软X射线，常用于；长波长的X射线称硬X射线，常用于。

1.X射线的本质是什么？它与可见光、紫外线等电磁波的主要区别何在？用哪些物理量描述它？2.Ⅹ射线与物质有哪些相互作用？规律如何？对x射线分析有何影响？反冲电子、光电子和俄歇电子有何不同？3. 如果用1mm 厚的铅作防护屏，试求Cr K α和Mo K α的穿透系数。

4. 试计算Cu 的K 系激发电压。

（答案：8980Ⅴ）5. 试计算Cu 的K αl 射线的波长。

（答案：0.1541 nm ）.第二章一、选择题1.有一倒易矢量为*+*+*=*c b a g 22，与它对应的正空间晶面是（ ）。

材料现代分析方法重点（彭美勋部分）名词解释部分1，石墨单色器与分光晶体石墨单色器：利用衍射方法过滤杂色X射线的晶体单色器，比较滤波片更有效的消除x射线背底。

2，明场像与暗场像明场像：在电子显微镜中，用透过样品的非散射电子以及在物镜孔径角区域内的散射电子的电子束对样品所形成的像暗场像：在电子显微镜中，仅利用透过样品的散射电子束对样品所形成的像。

3，质厚衬度与衍射衬度以及原子序数衬度质量衬度：由于样品不同微区间存在原子序数或厚度的差异而形成的衍射衬度：由样品各衍射束强度差异形成的衬度。

影响因素主要是晶体取向和结构振幅原子序数衬度：由于试样表面物质原子序数或化学成分差别而引起的衬度4，wds与edsWds：波谱仪Eds：能谱仪能谱仪的优点有：分析速度快，灵敏度高，谱线重复性好。

缺点有：能量分辨率低，峰背比低。

工作条件要求严格。

波谱仪的优点有：波长分辨率很高。

5，二次电子与背散射电子二次电子成：在单电子激发过程中被入射电子轰击出来的核外电子背散射电子成：被固体样品原子反射回来的一部分入射电子5.1，二次电子像与背散射电子像答：二次电子象：是表面形貌衬度，它是利用对样品表面形貌变化敏感的物理信号作为调节信号得到的一种象衬度背散射电子像：背散射电子像的形成，就是因为样品表面上平均原子序数Z大的部位而形成较亮的区域，产生较强的背散射电子信号；而平均原子序数较低的部位则产生较少的背散射电子，在荧光屏上或照片上就是较暗的区域，这样就形成原子序数衬度。

6，物相定性分析与物相定量分析物相定性分析：鉴定试样中各种组成的构成，包括的元素、根或官能团等的分析。

物相定量分析：测定试样中各种组分(如元素、根或官能团等)含量的操作。

6.1，单晶衍射和多晶衍射单晶衍射：每一个斑点对应一个衍射面多晶衍射：每一个圆环是一系列等间距的衍射面问答部分7，扫描电子显微镜与透射电子显微镜异同答：相同之处：都是电真空设备，使用绝大部分部件原理相同，例如电子枪，磁透镜，各种控制原理，消象散，合轴等等。

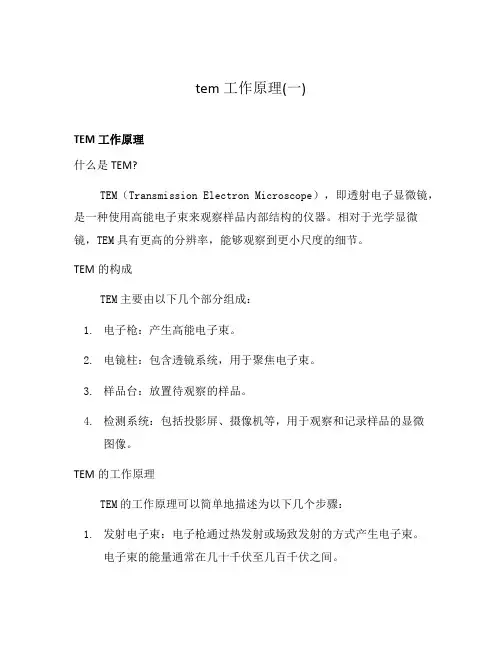

tem工作原理(一)TEM工作原理什么是TEM?TEM（Transmission Electron Microscope），即透射电子显微镜，是一种使用高能电子束来观察样品内部结构的仪器。

相对于光学显微镜，TEM具有更高的分辨率，能够观察到更小尺度的细节。

TEM的构成TEM主要由以下几个部分组成：1.电子枪：产生高能电子束。

2.电镜柱：包含透镜系统，用于聚焦电子束。

3.样品台：放置待观察的样品。

4.检测系统：包括投影屏、摄像机等，用于观察和记录样品的显微图像。

TEM的工作原理TEM的工作原理可以简单地描述为以下几个步骤：1.发射电子束：电子枪通过热发射或场致发射的方式产生电子束。

电子束的能量通常在几十千伏至几百千伏之间。

2.加速电子束：电子束经过电场加速，使其达到高能状态，以便穿透样品。

3.聚焦电子束：透镜系统中的聚焦透镜，例如磁透镜，将电子束聚焦为一小束，并控制其对样品的定位和聚焦质量。

4.透射样品：聚焦的电子束穿透样品，与样品内的原子和结构相互作用。

5.接收电子信号：穿过样品的电子束形成透射电子图像，通过投影屏或摄像机等检测系统进行接收。

6.图像处理和分析：对接收到的透射电子图像进行处理和分析，得到样品的显微结构信息。

TEM的优势和局限性TEM具有以下优点：•高分辨率：相比于光学显微镜，TEM具有更高的分辨率，可以观察到更小尺度的细节。

•大深度：TEM可以观察样品的内部结构和晶体缺陷等细节，有助于研究材料的性质和特性。

•成像方式多样：除了透射电子图像，TEM还可以进行选区电子衍射、仰视电子显微镜等多种成像方式。

然而，TEM也存在一些局限性：•样品制备难度高：样品需要经过复杂的制备过程，包括切片、薄化等步骤，以便电子束能够穿透样品。

•易受到空气和水蒸气的影响：由于电子束极为灵敏，TEM必须在高真空环境中操作，以避免电子束与空气和水蒸气反应。

•样品对电子束的敏感性：高能电子束对样品的辐射损伤较大，有可能导致样品结构发生变化。

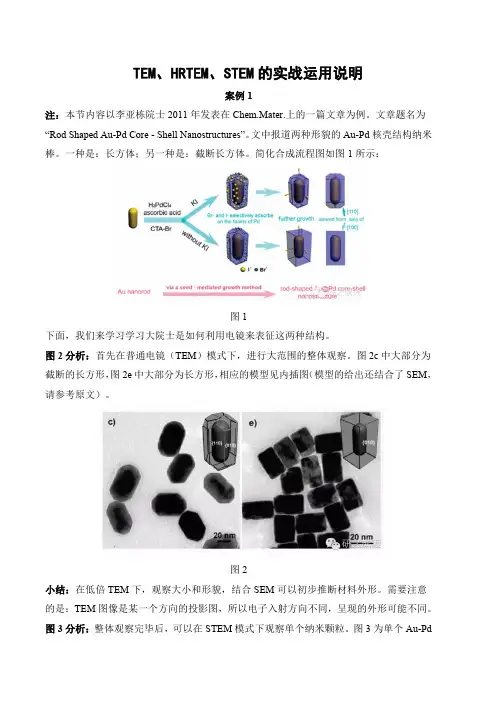

TEM、HRTEM、STEM的实战运用说明案例1注：本节内容以李亚栋院士2011年发表在Chem.Mater.上的一篇文章为例。

文章题名为“Rod Shaped Au-Pd Core - Shell Nanostructures”。

文中报道两种形貌的Au-Pd核壳结构纳米棒。

一种是：长方体；另一种是：截断长方体。

简化合成流程图如图1所示：图1下面，我们来学习学习大院士是如何利用电镜来表征这两种结构。

图2分析：首先在普通电镜（TEM）模式下，进行大范围的整体观察。

图2c中大部分为截断的长方形，图2e中大部分为长方形，相应的模型见内插图（模型的给出还结合了SEM，请参考原文）。

图2图2小结：在低倍TEM下，观察大小和形貌，结合SEM可以初步推断材料外形。

需要注意的是：TEM图像是某一个方向的投影图，所以电子入射方向不同，呈现的外形可能不同。

图3分析：整体观察完毕后，可以在STEM模式下观察单个纳米颗粒。

图3为单个Au-Pd核壳纳米棒的HAADF-STEM照片。

图中清晰可见颗粒中间区域和边缘部分在亮度上有很大的差异（还记得HAADF的作用么？），这说明颗粒很有可能是核壳结构。

再通过EDS 线扫描（line scans）和元素分布（elemental mapping），可以确定核为Au，壳为Pd。

图3小结：线扫描和元素分布是鉴别核壳结构和合金的利器。

图4分析：虽然确定了外形和元素分布，但是还不知道材料的结晶性和晶面情况。

HR-TEM 分辨率高，能够给出晶面信息。

图4a，4c分别为两种外形Au-Pd核壳纳米棒的高分辨像，左下角为FFT变换图（相当于电子衍射图）。

图4b，4d为对应的局部放大图。

通过FFT 变换图，可知两种形貌的选中区域为单晶（多观察一些区域，这样才能确保材料整体为单晶）。

在图4b、4d中能够看到清晰的晶格条纹。

根据晶面间距或者FFT图可以确定晶面指数（测量晶面间距后与PDF卡片比对）以及电子入射方向（晶带定律）。

现代测试分析技术SEM、TEM、表⾯分析技术、热分析技术重庆⼤学材料现代测试分析技术总结（材料学院研究⽣⽤）电⼦衍射部分1、电⼦衍射与X射线衍射相⽐：相同点：电镜中的电⼦衍射,其衍射⼏何与X射线完全相同,都遵循布拉格⽅程所规定的衍射条件和⼏何关系. 衍射⽅向可以由厄⽡尔德球(反射球)作图求出.因此,许多问题可⽤与X射线衍射相类似的⽅法处理.电⼦衍射优点：电⼦衍射能在同⼀试样上将形貌观察与结构分析结合起来。

电⼦波长短，单晶的电⼦衍射花样婉如晶体的倒易点阵的⼀个⼆维截⾯在底⽚上放⼤投影，从底⽚上的电⼦衍射花样可以直观地辨认出⼀些晶体的结构和有关取向关系，使晶体结构的研究⽐X射线简单。

物质对电⼦散射主要是核散射，因此散射强，约为X射线⼀万倍，曝光时间短。

电⼦衍射缺点：电⼦衍射强度有时⼏乎与透射束相当，以致两者产⽣交互作⽤，使电⼦衍射花样，特别是强度分析变得复杂，不能象X射线那样从测量衍射强度来⼴泛的测定结构。

此外，散射强度⾼导致电⼦透射能⼒有限，要求试样薄，这就使试样制备⼯作较X射线复杂；在精度⽅⾯也远⽐X射线低。

2、电⼦衍射花样的分类：1）斑点花样：平⾏⼊射束与单晶作⽤产⽣斑点状花样；主要⽤于确定第⼆相、孪晶、有序化、调幅结构、取向关系、成象衍射条件；2）菊池线花样：平⾏⼊射束经单晶⾮弹性散射失去很少能量，随之⼜遭到弹性散射⽽产⽣线状花样；主要⽤于衬度分析、结构分析、相变分析以及晶体的精确取向、布拉格位置偏移⽮量、电⼦波长的测定等；3）会聚束花样：会聚束与单晶作⽤产⽣盘、线状花样；可以⽤来确定晶体试样的厚度、强度分布、取向、点群、空间群以及晶体缺陷等。

扫描电⼦显微镜1、透射电镜的成像——电⼦束穿过样品后获得样品衬度的信号（电⼦束强度），利⽤电磁透镜（三级）放⼤成像。

扫描电镜成像原理——利⽤细聚焦电⼦束在样品表⾯扫描时激发出来的各种物理信号来调制成像的。

2、扫描电镜的特点分辨本领较⾼。

⼆次电⼦像分辨本领可达1.0nm(场发射), 3.0nm (钨灯丝)；放⼤倍数变化范围⼤（从⼏⼗倍到⼏⼗万倍），且连续可调；图像景深⼤，富有⽴体感。

细胞与分子免疫学杂志(Chin J Cell Mol Immunol)2020,36(12)1129•论著•文章编号：1007-8738(2020)12-1129-05抗人肿瘤内皮标志物1(TEM1)抗体的表达及活性鉴定张玲玲'，吴介恒S韩东晖'，杨发S郑国旭S席文锦-郭张燕-杨安钢2,秦卫军顼，温伟红仆(空军军医大学：I西京医院输血科J基础医学院免疫学教研室，彳西京医院泌尿外科，陕西西安710032;°西北工业大学医学研究院，陕西西安710072)［摘要］目的构建抗人肿瘤内皮标志物1(TEM1)全抗体IgG78的真核表达载体，进行表达纯化后鉴定其生物学活性。

方法利用PCR分别从单链抗体ScFv78中扩增TEM1抗体的轻、重链可变区基因，并克隆入带有小鼠抗体恒定区的真核表达载体Bichim-L,瞬时转染HEK293F细胞，表达产物用蛋白G亲和层析柱进行纯化，所得蛋白用SDS-PAGE和Western blot法进行鉴定，采用流式细胞术和活细胞ELISA检测该抗体与TEM1阳性细胞的结合特异性及亲和力。

结果成功构建了TEM1全抗体IgG78的真核表达载体，并在HEK293F细胞中表达。

SDS-PAGE和Western blot法证实目的蛋白符合预期大小，流式细胞术及细胞ELISA结果显示该抗体可特异性结合TEM1阳性肿瘤细胞，且有较高的亲和力。

结论成功获得了一株具有良好结合特异性和较高亲和力的TEM1抗体。

［关键词］肿瘤内皮标志物1(TEM1)；CD248；抗体；HEK293F细胞；真核表达［中图分类号］R392.ll,R730.51,R392-33［文献标志码］A肿瘤内皮标志物1(tumor endothelial marker1, TEM1),又称内皮唾液酸蛋白或CD248,人TEM1基因定位于染色体Hql3,其编码的TEM1蛋白相对分子质量(他)为165000,是一种单链跨膜糖蛋白⑷。

1.阐述tem表征手段的原理及适用范围。

【如何深度阐述tem表征手段的原理及适用范围】一、前言主题：tem表征手段的原理及适用范围在当今科技发展迅猛的时代，电子显微镜成为了科学研究和工程领域中必不可少的重要工具。

其中，透射电子显微镜(Transmission Electron Microscope, TEM)作为一种精密、高分辨率的观测和表征工具，广泛应用于材料科学、纳米科学、生物学等领域。

本文将深入探讨TEM表征手段的原理及适用范围，以期为读者提供全面、深刻的理解。

二、 TEM表征手段的原理1. 原理概述TEM是一种基于电子束穿透样品的表征手段。

通过加速电子至高能状态，使其穿透样品并被激发，然后通过透射电子显微镜的透镜系统进行成像和分析。

其基本原理类似于光学显微镜，但由于电子具有极高的波长决议能力，因此TEM的分辨率远超过光学显微镜。

2. 具体操作在TEM中，电子束穿过样品后会产生透射电子，这些透射电子携带有样品内部信息，并通过透射电子显微镜的透镜系统进行成像。

通过透射电子的散射、衍射等现象，可以获取样品的高分辨率结构信息。

三、 TEM表征手段的适用范围1. 材料科学领域在材料科学领域，TEM可用于分析材料的微观结构、晶体结构和缺陷等。

通过TEM高分辨率的成像能力，可以观察到纳米级甚至更小尺度的微观结构，为新材料的设计和研发提供重要信息。

2. 纳米科学与纳米技术领域在纳米科学与纳米技术领域，TEM可用于观测纳米颗粒、纳米线、纳米管等纳米结构的形貌和结构特征，并对纳米材料的性能进行表征。

TEM还可用于纳米器件的制备、表征和优化过程中的微观观察。

3. 生物学与医学领域在生物学与医学领域，TEM可用于观察生物细胞、病毒、蛋白质等生物样品的微观结构和组织形态，为研究细胞生物学、病毒学等提供重要参考数据。

四、个人观点和总结通过对TEM表征手段的原理及适用范围的深入探讨，可以看出其在科学研究和工程应用中的重要性。

TEM-1型β-内酰胺酶编码基因的克隆表达张翔;刘刚;赵廷坤;袁斌;凌保东;雷军【期刊名称】《四川生理科学杂志》【年(卷),期】2005(027)002【摘要】目的:构建TEM-1型β-内酰胺酶基因的表达栽体.方法:通过PCR扩增TEM-l全编码基因,将其连接入pBK-CMV载体中,并在大肠杆菌JM109中表达.采用琼脂二倍稀释法对TEM-1克隆菌株进行MIC检测,双纸片法筛选及确证实验检测其表型,等电聚焦(IEF)电泳测定其等电点(pIs).结果:经酶切测序鉴定TEM-1基因的表达载体构建正确.重组菌产pI为5.4的TEM-1广谱酶,仅对青霉素类耐药.结论:TEM-1基因原核表达载体正确构建,为进一步研究打下了基础.【总页数】2页(P52-53)【作者】张翔;刘刚;赵廷坤;袁斌;凌保东;雷军【作者单位】川北医学院药物研究所,南充,637007;川北医学院药物研究所,南充,637007;川北医学院药物研究所,南充,637007;川北医学院药物研究所,南充,637007;川北医学院药物研究所,南充,637007;川北医学院药物研究所,南充,637007【正文语种】中文【中图分类】Q78【相关文献】1.TEM型β内酰胺酶新亚型TEM-166编码基因的克隆表达 [J], 王慧;熊自忠;李睿2.同时产PER-1型和TEM-1型β内酰胺酶铜绿假单胞菌的检出 [J], 侯天文;尹晓琳;王永祥;陈兴;李烛;张林;李玮3.TEM-1型β-内酰胺酶及CarO蛋白介导的耐舒巴坦鲍曼不动杆菌临床株耐药机制研究 [J], 李楠;张豪杰;王悦;祁萌;郭文学;王哲;祁伟4.TEM-1型β-内酰胺酶基因的克隆、表达及酶的纯化 [J], 孙伟;龚家玮;朱春宝;朱宝泉5.产DHA-1型AmpC酶和TEM-1型β-内酰胺酶及携带Ⅰ类整合子的鲍氏不动杆菌 [J], 侯天文;尹晓琳;马翠卿;徐树彬;陈晶;陈兴;李玮;白云因版权原因，仅展示原文概要，查看原文内容请购买。

材料的现代研究方法
现代材料研究方法包括以下几个方面：
1. 材料表征方法：包括扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X 射线衍射（XRD）、原子力显微镜（AFM）等表征手段，用于分析材料的形貌、结构、晶体学等特征。

2. 热分析方法：包括差示扫描量热法（DSC）、热重分析法（TGA）、热导率测量、热膨胀测量等，用于研究材料的热性质和相变过程。

3. 光谱学方法：包括红外光谱（IR）、拉曼光谱、紫外可见光谱（UV-Vis）、核磁共振（NMR）等方法，用于分析材料的化学组成和分子结构。

4. 表面分析方法：包括X射线光电子能谱（XPS）、扫描隧道显微镜（STM）、原子力显微镜（AFM）等技术，用于表征材料表面的化学组成和形貌。

5. 电化学方法：包括循环伏安法（CV）、电化学阻抗谱（EIS）等，用于研究材料的电化学性质和电化学反应过程。

6. 计算模拟方法：包括分子动力学模拟（MD）、密度泛函理论（DFT）等计算方法，用于预测材料的性质、模拟材料的结构和动力学过程。

这些现代研究方法互相结合，可以全面了解材料的结构、性质和功能，为材料科学的发展提供重要的支持。

TEM技术在材料科学中的应用简介随着科学技术的飞速发展，材料科学成为了一个越来越重要的领域。

在材料科学的研究中，TEM技术的应用越来越广泛。

TEM （Transmission Electron Microscopy，透射电子显微镜）被认为是目前最强大的材料研究工具之一。

它可以通过控制电子束的束缚和轨迹来达到非常高的电子能量和解析度，从而揭示出材料的细微结构和性质。

在这篇文章中，我们将深入探讨TEM技术在材料科学中的应用。

TEM技术简介TEM是一种利用电子束透过样品的方式来观察材料结构的技术。

通常，TEM技术分为两类：传统透射电子显微镜（CTEM）和扫描透射电子显微镜（STEM）。

CTEM主要用于观察材料的结构和各种化学成分，而STEM则可以提供更高的分辨率和更详细的结构信息。

STEM也可以通过“逆时针扇形扫描”的方式来获取一系列高分辨率图像，以形成三维图像。

TEM技术还可以通过高角度抛射电子显微镜（HAADF）来得到更详细的结构信息。

TEM技术的应用TEM技术在材料科学中的应用非常广泛，以下是一些常见的应用：1. 结构分析TEM可以用于观察纳米尺寸的材料，如纳米晶体、纳米管、纳米粒子等，从而揭示它们的结构和性质。

通过TEM，可以获得材料在原子尺度上的详细信息，如颗粒的大小和形状、材料中的晶粒和缺陷等。

2. 化学成分分析TEM还可以用于分析材料的化学成分。

通过在TEM中使用EDS（Energy Dispersive Spectroscopy，能谱分析），可以分析材料中的元素成分。

这对于了解材料的制备方法和性能非常重要。

3. 电子显微学TEM可以用于观察材料中电子的行为。

例如，观察电子在半导体材料中的行为可以帮助我们理解半导体材料的电子结构和性能。

4. 动态行为TEM还可以用于观察材料的动态行为，如材料的生长、变形、熔化等。

通过TEM，我们可以观察到材料的微观细节，从而揭示材料的行为和性能。

5. 生物材料研究TEM也可以用于研究生物材料，如细胞、蛋白质、DNA等。
