步进电机惯量计算

步进电机——步进电机选型的计算方法步进电机选型表中有部分参数需要计算来得到。

但是实际计算中许多情况我们都无法得到确切的机械参数，因此，这里只给出比较简单的计算方法。

◎驱动模式的选择驱动模式是指如何将传送装置的运动转换为步进电机的旋转。

下图所示的驱动模式包括了电机的加/减速时间，驱动和定位时间，电机的选型基于模式图。

●必要脉冲数的计算必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。

必要脉冲数按下面公式计算：必要脉冲数＝物体移动的距离距离电机旋转一周移动的距离×360 o步进角●驱动脉冲速度的计算驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。

驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。

（1）自启动运行方式自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段，而直接以驱动脉冲速度启动和停止的运行方式。

自启动运行方式通常在转速较低的时候使用。

同时，因为在启动/停止时存在一个突然的速度变化，所以这种方式需要较大的加/减速力矩。

自启动运行方式的驱动脉冲速度计算方法如下：驱动脉冲速度[Hz]= 必要脉冲数[脉冲] 定位时间[秒]（2）加/减速运行方式加//减速运行方式是指电机首先以一个较低的速度启动，经过一个加速过程后达到正常的驱动脉冲速度，运行一段时间之后再经过一个减速过程后电机停止的运行方式。

其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。

加/减速时间需要根据传送距离、速度和定位时间来计算。

在加/减速运行方式中，因为速度变化较小，所以需要的力矩要比自启动方式下的力矩小。

加/减速运行方式下的驱动脉冲速度计算方法如下：驱动脉冲速度[Hz]= 必要脉冲数－启动脉冲数[Hz]×加/减速时间[秒] 定位时间[秒]－加/减速时间[秒]◎电机力矩的简单计算示例必要的电机力矩＝（负载力矩+加/减速力矩）×安全系数●负载力矩的计算（T L）负载力矩是指传送装置上与负载接触部分所受到的摩擦力矩。

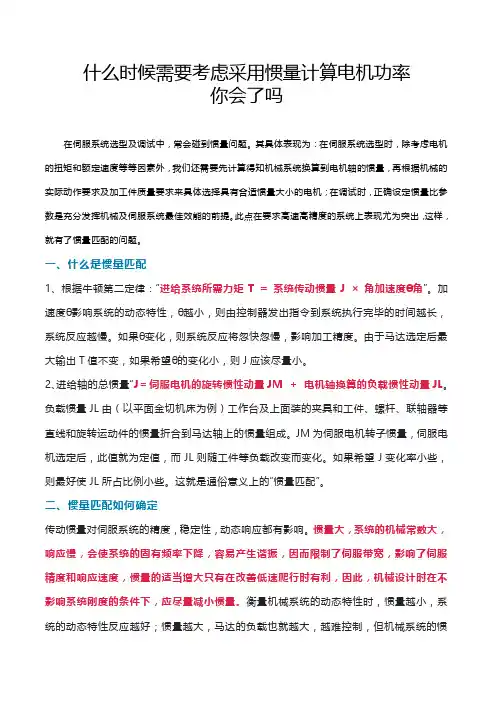

什么时候需要考虑采用惯量计算电机功率你会了吗在伺服系统选型及调试中，常会碰到惯量问题。

其具体表现为：在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。

此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。

一、什么是惯量匹配1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。

加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。

如果θ变化，则系统反应将忽快忽慢，影响加工精度。

由于马达选定后最大输出T值不变，如果希望θ的变化小，则J应该尽量小。

2、进给轴的总惯量“J＝伺服电机的旋转惯性动量JM ＋电机轴换算的负载惯性动量JL。

负载惯量JL由（以平面金切机床为例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。

JM为伺服电机转子惯量，伺服电机选定后，此值就为定值，而JL则随工件等负载改变而变化。

如果希望J变化率小些，则最好使JL所占比例小些。

这就是通俗意义上的“惯量匹配”。

二、惯量匹配如何确定传动惯量对伺服系统的精度，稳定性，动态响应都有影响。

惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。

衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，马达的负载也就越大，越难控制，但机械系统的惯量需和马达惯量相匹配才行。

不同的机构，对惯量匹配原则有不同的选择，且有不同的作用表现。

不同的机构动作及加工质量要求对JL与JM大小关系有不同的要求，但大多要求JL与JM的比值小于十以内。

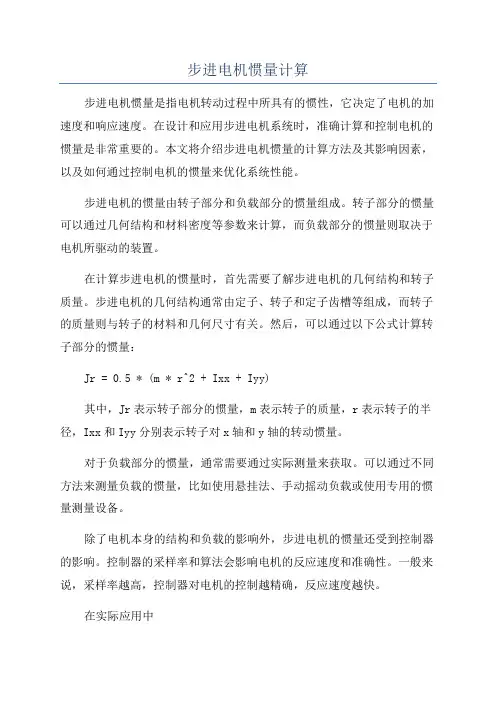

步进电机惯量计算步进电机惯量是指电机转动过程中所具有的惯性，它决定了电机的加速度和响应速度。

在设计和应用步进电机系统时，准确计算和控制电机的惯量是非常重要的。

本文将介绍步进电机惯量的计算方法及其影响因素，以及如何通过控制电机的惯量来优化系统性能。

步进电机的惯量由转子部分和负载部分的惯量组成。

转子部分的惯量可以通过几何结构和材料密度等参数来计算，而负载部分的惯量则取决于电机所驱动的装置。

在计算步进电机的惯量时，首先需要了解步进电机的几何结构和转子质量。

步进电机的几何结构通常由定子、转子和定子齿槽等组成，而转子的质量则与转子的材料和几何尺寸有关。

然后，可以通过以下公式计算转子部分的惯量：Jr = 0.5 * (m * r^2 + Ixx + Iyy)其中，Jr表示转子部分的惯量，m表示转子的质量，r表示转子的半径，Ixx和Iyy分别表示转子对x轴和y轴的转动惯量。

对于负载部分的惯量，通常需要通过实际测量来获取。

可以通过不同方法来测量负载的惯量，比如使用悬挂法、手动摇动负载或使用专用的惯量测量设备。

除了电机本身的结构和负载的影响外，步进电机的惯量还受到控制器的影响。

控制器的采样率和算法会影响电机的反应速度和准确性。

一般来说，采样率越高，控制器对电机的控制越精确，反应速度越快。

在实际应用中1.选择合适的电机型号和尺寸：电机的惯量通常与电机的尺寸和结构有关。

选择合适的电机可以使得系统在特定负载下实现更好的响应速度和准确性。

2.降低负载的惯量：减少负载的惯量可以使得电机更容易驱动和控制。

可以通过减小负载的质量、优化负载的设计或采用其他装置来改变负载的惯量。

3.优化控制算法：通过改进控制器的算法和参考信号生成方法，可以提高电机的响应速度和准确性。

例如，采用先进的控制算法（如模型预测控制）可以更好地适应负载变化和控制要求。

总之，步进电机的惯量是决定电机响应速度和准确性的重要因素。

通过准确计算和控制电机的惯量，可以优化步进电机系统的性能。

样本针单元电机选型分析一、选用电机的基本步骤四、电机选用计算公式1.运行模式选用加减速运行模式。

2.工作脉冲数A【脉冲】计算步进电机步距角/度 1.8同步轮直径r/mm13.37位移l/mm65时间t0/s0.8A=[65/（3.14*13.37）]*（360/1.8）=1.55*200=310脉冲细分脉冲数：A0细分3104细分12408细分248016细分4960附图：3.运行脉冲频率f2【Hz】计算T0=0.8s，得t1=0.8*0.25=0.2s4.加减速常数T R 【ms/kHz】计算（控制器使用，可以忽略）T R =0.2/（512-f1）5.运行脉冲频率f2【Hz 】的运行速度N M 【r/min 】计算6.负载转矩T L计算7.加速转矩Ta【N*m】计算(1)负载转动惯量J L转动惯量(Moment of Inertia)是刚体绕轴转动时惯性（回转物体保持其匀速圆周运动或静止的特性）的量度，用字母/或J表示。

其量值取决于物体的形状、质量分布及转轴的位置。

该机构做直线往复运动，滑轨与滑块之间存在缝隙，所以，在急停的瞬间会产生转动。

因此，该结构的惯量包括两部分：直线运动惯量和旋转转动惯量。

A.直线运动惯量计算将整个水平探针机构默认为一个整体，1.1Kg。

A m J13.37*3.14/1000=0.042 1.149.2*10-6B.转动惯量计算。

图中指出来的器件是偏心器件，其余按照同轴心计算。

a.电机距+同步轮离同步轮中心线距离是：80mm，电机长宽高42*42*38，M=0.46kg；J1=0.46（（42*42+42*42）/3+80*80）/1000000=3484*10-6b.探针组件中心线距离是：62mm，M=0.46kg；J2=0.46（（25*25+25*25）/3+62*62）/1000000=1959*10-6 c.滑轨+拖链+同步轮+轴+固定板中心线距离是：64mm，M=0.29kg，；J3=0.29*（55*55+280*280+12*64*64）/12/1000000=3156*10-6d.其他器件其他器件默认为偏心12mm，质量0.29Kg。

伺服电机步进电机选型中转动惯量计算折算公式在伺服电机步进电机选型过程中，转动惯量的计算是十分重要的。

转动惯量描述了物体绕轴转动时所具有的惯性大小，对电机的动态性能有很大影响。

在实际应用中，需要根据具体的电机结构和工作条件，计算出电机的转动惯量。

下面将介绍几种常见的转动惯量计算折算公式。

1.通过电机几何尺寸计算转动惯量：转动惯量与电机的几何尺寸密切相关。

对于常见的电机结构，可以通过电机的几何尺寸和材料属性，利用公式计算得到转动惯量。

下面以直流电机为例，介绍计算方法。

首先需要测量电机的几何尺寸，包括电机长度、半径、转子长度和转子半径等。

然后可以利用以下公式计算电机的转动惯量：J=(1/2)*m*(r^2+l^2)其中，J表示电机的转动惯量，m表示电机的质量，r表示电机的半径，l表示电机的长度。

2.通过转矩常数计算转动惯量：转矩常数Kt是描述电机力矩大小和电流之间关系的参数，也可以用来计算电机的转动惯量。

这种方法适用于需要在电机选型中预估转动惯量的情况。

首先需要测量电机的转矩常数Kt值。

然后，可以通过以下公式计算电机的转动惯量：J=T/(ω^2*Kt)其中，J表示电机的转动惯量，T表示电机所需扭矩，ω表示电机的角速度，Kt表示电机的转矩常数。

3.通过加速度和角加速度计算转动惯量：在一些特定应用中，需要根据电机的加速度和角加速度来计算转动惯量。

这种方法适用于需要在特定工况下计算转动惯量的情况。

首先需要测量电机的加速度和角加速度。

然后，可以通过以下公式计算电机的转动惯量：J=T/α其中，J表示电机的转动惯量，T表示电机所需扭矩，α表示电机的角加速度。

在实际应用中，可以根据具体情况选择适合的转动惯量计算折算公式。

选型过程中，除了转动惯量，还需要考虑转速、功率、效率和工作条件等多个因素，并综合考虑才能选取到适合的电机。

以下是我们在非标设备设计中对《伺服电机、步进电机在电机功率计算》中需要用到的转动惯量计算方法，具体需要了解计算方法和各种参数的选型计算方法视频教程，请加群进入直播课程和老师进行交流。

详情参见精攻开物教育官网（jxsb.jgkwedu.）咨询。

1. 圆柱体转动惯量(齿轮、联轴节、丝杠、轴的转动惯量)82MD J =对于钢材：341032-⨯⨯=gLrD Jπ)(1078.0264s cm kgf L D ⋅⋅⨯-M-圆柱体质量(kg)； D-圆柱体直径(cm)；L-圆柱体长度或厚度(cm)； r-材料比重(gf /cm 3)。

2. 丝杠折算到马达轴上的转动惯量：2iJsJ =(kgf ·cm ·s 2)–丝杠转动惯量(kgf ·cm ·s 2)；DMLi-降速比，12z z i =3. 工作台折算到丝杠上的转动惯量gw22⎪⎭⎫ ⎝⎛⋅=n v J π gw2s 2⎪⎭⎫ ⎝⎛=π (kgf ·cm ·s 2)v -工作台移动速度(cm/min)；n-丝杠转速(r/min)； w-工作台重量(kgf)；g-重力加速度，g = 980cm/s 2； s-丝杠螺距(cm)2. 丝杠传动时传动系统折算到驱轴上的总转动惯量：())s cm (kgf 2g w 122221⋅⋅⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+++=πs J J i J J S tJ 1-齿轮z 1及其轴的转动惯量；J 2-齿轮z 2的转动惯量(kgf ·cm ·s 2)； J s-丝杠转动惯量(kgf ·cm ·s 2)；s-丝杠螺距，(cm)；w-工件及工作台重量(kfg).5. 齿轮齿条传动时折算到小齿轮轴上的转动惯量2gw R J =(kgf ·cm ·s 2)R-齿轮分度圆半径(cm);w-工件及工作台重量(kgf)6. 齿轮齿条传动时传动系统折算到马达轴上的总转动惯量⎪⎪⎭⎫ ⎝⎛++=2221g w 1R J i J J tJ 1，J 2-分别为Ⅰ轴，Ⅱ轴上齿轮的转动惯量(kgf ·cm ·s 2)；R-齿轮z 分度圆半径(cm)；w-工件及工作台重量(kgf)。

电机选型惯量计算公式实例电机的选型是设计和使用电机系统中的一个重要环节，其中惯量的计算是选型过程中的关键步骤之一。

本文将以一个具体的电机选型案例为例，介绍电机惯量的计算公式和相关注意事项。

在进行电机选型时，首先需要确定所需的输出功率和转速范围。

然后，根据这些要求选择适当的电机类型，比如直流电机、交流电机或步进电机。

本文以直流电机为例，介绍电机惯量的计算方法。

电机的惯量是指电机对转动运动的惯性阻力，通常用转动惯量（J）表示，单位是kg·m²。

电机的惯量大小与电机的转子质量和转子的几何形状有关。

下面是计算直流电机惯量的公式：J = m * r²其中，J为惯量，m为转子质量，r为转子半径。

需要注意的是，这个公式只适用于转子为圆柱体的情况。

如果转子的几何形状不是圆柱体，那么需要根据具体情况进行修正。

在实际的电机选型中，有时会遇到需要估算电机惯量的情况。

例如，如果已知一个电机的转子质量和尺寸，但没有精确的惯量数值，那么可以通过估算来获取一个大致的惯量值。

下面是一个估算直流电机惯量的方法：1. 首先，测量转子的质量m和转子的半径r。

2. 根据转子的几何形状，选择适当的修正系数K。

3. 根据公式J = m * r² * K 计算惯量J的估算值。

需要注意的是，估算值仅供参考，可能与实际值存在一定的偏差。

如果需要更精确的惯量数值，建议通过实验或使用专业的测量设备进行测量。

在电机选型过程中，除了惯量的计算，还需要考虑其他因素，如最大扭矩、额定电流、效率等。

这些因素与电机的设计和使用要求有关，需要根据具体情况进行综合考虑。

电机惯量的计算是电机选型过程中的重要一环。

通过合理计算和估算电机的惯量，可以为电机系统的设计和使用提供重要参考。

在实际应用中，建议根据具体情况选择合适的计算方法，并结合其他因素进行综合考虑，以确保选型的准确性和可靠性。

电机选型—丝杆步进电机选型、电机插件使用方法目的：熟悉丝杆电机使用模型，掌握3种计算方式，并对其中原理进行分析，掌握电机基本参数和公式并且利用电机选型软件验证课程内容：已知:总负载m=20kg，速度V=0.1m/s，1610导程P=10mm，导轨摩擦系数为μ=0.11、扭矩匹配的三种方法方法一：J（惯量）=M（P/2π）^2=20kg*0.00000254=0.0000507kgm^2=0.507丝杆惯量J=1/8MD²=0.256总惯量=旋转惯量+直动惯量=0.507+0.256=0.8加速时间0.2sω=2πN/60=6.28*600/60=62.8rad/s角加速度β=ω/t=62.8rad/s/0.2s=314rad/s^2T加速=j*β=0.00008kgm^2*314rad/s^2=0.025NMf=μmg=0.1*20kg*10N/kg=20NT（匀速）=F*Pb/2π=20N*0.01M/2/3.14=0.032NMT（总）=T（匀速）+T（加速）=0.032NM+0.025NM=0.06NM 方法二：方法三：f=μmg=0.1*20kg*10N/kg=20NT（匀速）=F*Pb/2π=20N*0.01M/2/3.14=0.032NM T加速=5*T=0.16NM2、转速匹配转速N=V*60*1000/Pb=0.1m/s*60*1000/10mm=600r/min200-600rpm3、电机惯量匹配电机惯量J=0.00008kgm^2/20=0.000004kgm^2=0.04*10^-4课后作业：已知:总负载m=100kg，速度V=0.2m/s，导程Pb=？，计算所需步进电机参数。

步进电机选型惯量计算公式步进电机是一种将电脉冲信号转换为机械位移的电机，它的运动是通过控制电流的大小和方向来实现的。

在实际应用中，步进电机的选型是非常重要的，其中惯量是一个重要的参数。

本文将介绍步进电机选型中惯量的计算公式，帮助读者更好地理解步进电机的特性和选型方法。

步进电机的惯量计算公式如下：J = (Jm + Jl) (N^2)。

其中，J表示步进电机的总惯量，Jm表示电机自身的转动惯量，Jl表示负载的转动惯量，N表示减速比。

步进电机的惯量是指电机在转动过程中所具有的惯性，它的大小直接影响着电机的动态响应和控制精度。

在实际应用中，通常需要根据具体的负载情况和控制要求来选择合适的步进电机，而惯量就是一个重要的考虑因素。

首先，我们来看一下步进电机的转动惯量Jm。

步进电机的转动惯量是指电机自身在转动过程中所具有的惯性，它与电机的结构和材料有关。

通常情况下，可以通过电机的技术参数来获取Jm的数值。

在选型过程中，需要根据具体的应用要求来确定Jm的大小，以确保电机的动态响应和控制精度满足要求。

其次，我们来看一下负载的转动惯量Jl。

负载的转动惯量是指负载在转动过程中所具有的惯性，它与负载的结构和材料有关。

在实际应用中，通常需要通过实验或者仿真来获取Jl的数值。

在选型过程中，需要将负载的转动惯量考虑在内，以确保电机能够满足负载的要求。

最后，我们来看一下减速比N。

减速比是指电机输出轴的转速与驱动轴的转速之比，它与传动装置的结构和参数有关。

在实际应用中，通常需要根据负载的要求和控制精度来确定减速比的大小。

在选型过程中，需要将减速比考虑在内，以确保电机能够满足负载的要求。

综上所述，步进电机的惯量计算公式可以帮助我们更好地理解步进电机的特性和选型方法。

在实际应用中，需要根据具体的负载情况和控制要求来选择合适的步进电机，并将惯量考虑在内，以确保电机能够满足要求。

希望本文能够对读者有所帮助，谢谢！。
