江苏省无锡市10年(2005-2014)中考汇编：13-电路初探(含答案)

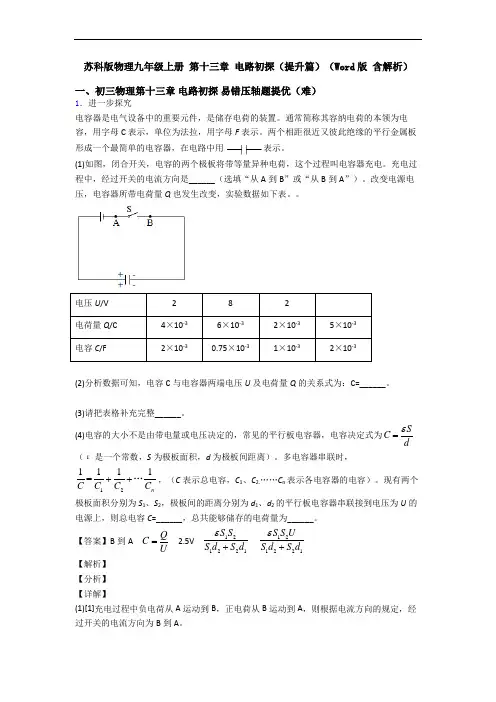

苏科版物理九年级上册 第十三章 电路初探（提升篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

【答案】B 到A Q C U= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】【分析】【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。

无锡新区新城中学物理第十三章电路初探单元综合测试（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

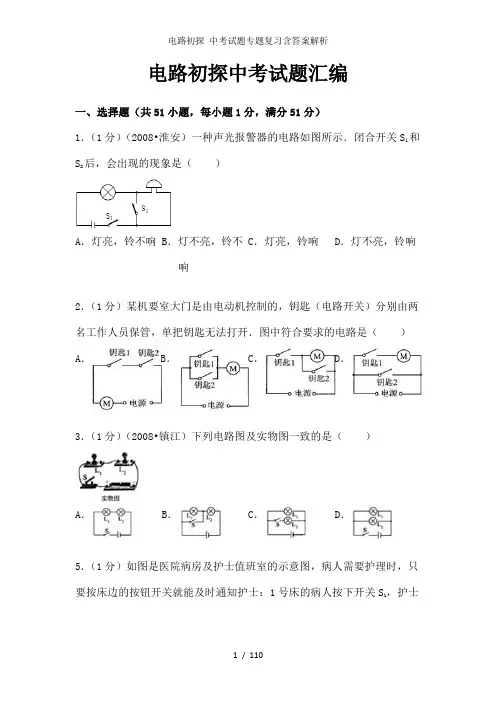

电路初探中考试题汇编一、选择题（共51小题，每小题1分，满分51分）和1．（1分）（2008•淮安）一种声光报警器的电路如图所示．闭合开关S1后，会出现的现象是（）S2C．灯亮，铃响D．灯不亮，铃响A．灯亮，铃不响B．灯不亮，铃不响2．（1分）某机要室大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，单把钥匙无法打开．图中符合要求的电路是（）A．B．C．D．3．（1分）（2008•镇江）下列电路图及实物图一致的是（）A．B．C．D．5．（1分）如图是医院病房及护士值班室的示意图，病人需要护理时，只，护士要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮．下列电路图符合要求的是（）A．B．C．D．6．（1分）下图所示电路，电源电压为6V，开关K闭合时，伏特表示数为6V，出现此现象的原因可能是（）A．L1短路或L2断路B．L1断路或L2短路C．L1和L2都断路D．L1和L2都短路7．（1分）如图所示的四个电路中，属于并联电路的是（）A．B．C．D．8．（1分）（2008•柳州）如图所示的串联电路，闭合开关时（）A．通过A点电流大于B点的电流B．通过B点电流大于C点的电流C．通过A点电流大于C点的电流D．通过A，B，C三点的电流相等9．（1分）（2008•柳州）关于电路的说法错误的是（）A．电源是提供电能的装置B．电路中必须有电源并且是通路时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置10．（1分）（2008•钦州）如图所示，要使手电筒正常工作，两节干电池安装正确的是（）A．甲B．乙C．丙D．都不正确12．（1分）（2008•海南）在做电学实验时，按如图连接一个电路，电源电压不变，闭合开关后，灯L1L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路13．（1分）（2011•广安）如图所示，在探究串联电路的电压关系时，小明闭合开关后用电压表分别测出ab、bc、ac两端的电压分别为Uab =2V，Ubc=2V，Uac=4V．在表格中记录数据后，接着应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值14．（1分）（2008•包头）汽车中有如图所示的电路．电路中上端带金属细杆的金属滑块M及J两侧金属弹簧相连并接入电路中，M及弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆及红、绿灯下端的触头都不接触，当汽车向前启动时（）A．红、绿灯都亮B．红、绿灯都不亮C．红灯亮，绿灯不亮D．红灯不亮，绿灯亮15．（1分）在如图所示的电路中，闭合开关S后，灯泡Ll 和L2都不亮，电压表有示数，其故障原因可能是（）A．Ll 断路B．Ll短路C．L2断路D．L2短路17．（1分）如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭．在下面的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）A．B．C．D．18．（1分）（2008•枣庄）下列有关说法错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流19．（1分）（2008•重庆）如图所示，家庭照明灯的一种按键开关上常有一个指示灯．在实际使用中发现：当开关闭合时，照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置．根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是图中的（）A．B．C．D．20．（1分）（2008•自贡）验电器可用来检测（）A．电流做功的多少B．电路中电流的大小C．物体是否带电D．电路两端的电压的电压，在下列几种电路中正21．（1分）（2008•郴州）要直接测定灯泡L2确的是（）A．B．C．D．22．（1分）（2008•怀化）一般家庭的卫生间都要安装照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它们同时工作．评价图5所示的电路，你认为符合上述要求的是（）A．B．C．D．23．（1分）小亮家的卫生间按图的电路安装了照明灯和换气扇，它们（）A．工作时通过的电流一定相等B．工作时两端的电压一定相等C．只能各自独立工作，而不能同时工作D．只能同时工作，而不能各自独立工作24．（1分）如图中四个灯泡的连接方式是（）A．四灯串联B．四灯并联C．L2、L3、L4并联，再及L1串联D．L1、L2、L3并联，再及L4串联25．（1分）（2008•温州）小明要研究串联电路的电流特点，连接了如图电路．闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（）A．甲处最大B．乙处最大C．丙处最大D．一样大26．（1分）（2009•泰安）下列四个图中正确的是（）A．B．C．D．28．（1分）（2008•吉林）如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）A ．B ．C ．D ．29．（1分）如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L 1不亮，灯L 2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（ ）A ． L 1灯丝断了B ． L 1灯座两接线柱直接接通了C ． L 2灯丝断了D ． L 2灯座两接线柱直接接通了30．（1分）（2008•广安）在如图所示的各电路图中，能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是（ ） A ．B ．C ．D ．32．（1分）（2008•北京）如图所示的四个电路图中，各开关都闭合后，灯泡L 1及L 2串联的是（ ） A ．B ．C ．D ．33．（1分）用及橡胶棒摩擦过的毛皮靠近及丝绸摩擦过的玻璃棒，则毛皮及玻璃棒（ ）A．相互排斥B．相互吸引C．无相互作用D．无法判断34．（1分）（2009•厦门）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（）A．把电流表看成是断路的B．把电流表看成是一个大电阻C．把电压表看成是断路的D．把电压表看成是一根导线35．（1分）小明同学做实验时，连成了如图所示的电路．闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是（）A．L1断路，L2断路B．L1断路，L2短路C．L1短路，L2断路D．L1短路，L2短路36．（1分）（2008•南宁）如图，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和L2的电流D．通过灯L1和L2的电流和37．（1分）在图的四个电路图中，开关S闭合后，三个电阻都是并联的是（）A．B．C．D．38．（1分）（2008•上海）通草小球在带正电的物体附近被排斥，则小球（）A．一定带正电B．一定带负电C．可能带负电D．一定不带电39．（1分）（2008•上海）如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或R上．现用一只规格相同且完好的灯L′替换灯L，正确的判断是（）A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R一定短路40．（1分）（2009•丰泽区）教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温．为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光，则以下所设计的四个简化电路图中符合要求的是（）A．B．C．D．42．（1分）（2008•厦门）如图所示，灯L1的电阻大于灯L2的电阻．接通电路后，对通过各导线的电流大小，以下说法正确的是（）A．b的电流最小B．c的电流最小C．b的电流相等D．a，c的电流相等43．（1分）（2008•乌鲁木齐）国际单位制中，电荷量的单位是（）A．库仑B．伏特C．欧姆D．瓦特44．（1分）（2009•常德）把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（）A．一定不带电B．一定带负电C．一定带正电D．可能不带电45．（1分）（2009•百色）如图所示电路，闭合开关后，比较a、b、c、d 四处电流的大小，其中不正确的是（）A．Ia =IdB．Ia＞IdC．Ia＞IbD．Id＞Ic46．（1分）（2009•汕头）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响47．（1分）（2009•湖南）如图所示，闭合开关S时，灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、C两点时，两灯都不亮；接触c、d两点时，两灯都亮．则（）A．灯L1断路B．灯L2断路C．灯L2短路D．开关S断路48．（1分）（2008•广东）小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光．如图所示的模似电路图符合要求的是（）A．B．C．D．49．（1分）（2009•娄底）小亮家的卫生间按图所示的电路安装了照明灯和换气扇，它们（）A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时，两端的电压一定相等D．工作时，通过的电流一定相等50．（1分）（2010•毕节地区）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小51．（1分）（2008•成都）下列说法中正确的是（）A．开关必须接在电源正极和用电器之间才能控制用电器B．所有电源都是把化学能转化为电能的装置C．可以把电流表直接接到电源两端D．不能把电流表及被测用电器并联二、填空题（共18小题，满分41分）52．（2分）（2008•泰州）蓄电池是化学电池，放电后可以再充电，它在放电过程中将_________ 能转化为_________ 能．53．（2分）（2008•桂林）如图所示，当量程为0～3V时，电压表指针的读数为_________ V；当量程为0～15V时，电压表指针的读数为_________ V．54．（2分）（2008•密云县）家庭电路的电压是_________ V．55．（3分）丝绸摩擦过的玻璃棒带_________ 电，是因为玻璃棒在摩擦过程中_________ （填“得到或失去”）电子，若把玻璃棒和不带电的验电器金属球接触，发现验电器的金属箔片会张开，金属箔片张开的原因是_________ ．56．（2分）（2008•怀化）一节干电池的电压为_________ V，对人体安全的电压不高于_________ V．57．（3分）（2008•梅州）家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是_________ 联；开关和被控制的用电器是_________ 联；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要_________ ．58．（3分）我国家庭电路的电压为_________ V，家用电器都_________ （选填“并联”或“串联”）在电路中，如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是_________ （说出一种即可）．59．（3分）（2008•长春）教室里的各盏照明灯之间是_________ 联的，开亮的灯越多，总电阻_________ ．如图所示，电工师傅站在干燥的木凳上检查教室内的电路，他_________ （选填“能”或“不能”）发生触电事故．60．（2分）（2008•南充）如图，电源电压不变，R1=5Ω，R2=25Ω，（1）当S1，S2都闭合，电表甲，乙都是电压表，则U甲：U乙= _________（2）当S1闭合，S2断开，电表甲，乙都是电流表，则I甲：I乙= _________ ．61．（2分）（2008•黄石）历史上对地磁场的形成有这样一种看法：我们居住的地球是一个带电星球，它带的电荷量约为4×105C，由于地球自西向东旋转，会形成许多环形电流，如图所示．由此猜想：地球带的是_________ 电．（填“正”或“负”）62．（2分）（2008•襄阳）有些化纤布料做成的衣服穿在身上很容易脏，主要是因为化纤布料容易发生_________ 现象而吸引细小的灰尘所造成的，该现象的本质是_________ 的转移．63．（2分）（2008•长沙）电动机工作时，电能转化为_________ 能，家用电器中应用了电动机的有_________ 等．（填一种家用电器）64．（2分）（2008•宁夏）家庭电路中，各用电器之间是_________ 的，开关和用电器之间是_________ 的．（选填“串联”或“并联”）65．（3分）（2008•上海）教室里的日光灯正常工作电压为_________ V，消耗的是_________ 能，家用电器之间是_________ 连接的．（选填“串联”或“并联”）66．（2分）（2008•齐齐哈尔）雷电是一种剧烈的放电现象，放电时的_________ 可达十几万安，会对建筑物等造成严重的破坏．因此，北京奥运场馆安装了防雷电定位系统，它由多个定位仪器组成．可以根据接收到闪电产生的_________ 达到不同定位仪的时间差，精确地测定闪电发生的位置．67．（2分）（2008•厦门）有A、B两个带电体，若A及B相互排斥，而A 又及带负电的C相互吸引，那么A一定带_________ 电，B及C一定能相互_________ ．68．（2分）（2008•恩施州）电流表越精密，其内部电阻就越小，这样，当电流表_________ 连接入电路中时，电路的总电阻和电流都不会有明显的变化，可以忽略．但是，电流表的接入毕竟使电路有所变化，因此，测量是有误差的，由此引起电流的测量值应该比真实值略_________ （填“大”、“小”）．69．（2分）（2008•临沂）我们经常在加油站看到一条醒目的标语“严禁用塑料桶装运汽油“，这是因为桶内汽油会不断及桶壁摩擦，使塑料桶带了_________ ，造成火灾隐患．三、解答题（共21小题，满分58分）70．（2分）（2008•宁波）去年暑假周逸凡同学去外地旅游时发现两个现象：（1）在公交车上，她发现在后门的两侧扶手上，各装有一个按钮（如图甲所示，相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车；（2）火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，如图乙所示，提醒旅客两间厕所内都有人．请你帮周逸凡把图中的各元件符号连接成符合要求的电路图．71．（2分）（2008•衡阳）如图所示，在研究“水果电池电压及哪些因素有关”的实验中，小丽作出的猜想是：水果电池电压及构成两电极的不同金属材料有关．请你再作出两条不同的猜想：猜想一：_________ ；猜想二：_________ ．72．（2分）实验桌上有如下器材：满足实验要求的电源一个，开关一个，电流表一个，电压表一个，滑动变阻器一个，导线若干．定值电阻一只．请你用这些器材设计实验证明导体中的电流及导体两端的电压成正比．（要求画出实验电路图）73．（2分）（2008•吉林）如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L两端的电压是1两端的电压是_________ V，L2_________ V．74．（2分）（2008•长春）淘气的小明将两只系着细线的气球在衣服上蹭来蹭去，当他提起细线试图让两只气球靠近时，出现了如图的现象，发生这一现象的原因是_________ ；这时小红向两气球之间吹气，气球又相互靠近了，这是因为_________ ．75．（4分）（2008•江西）学习电流及电压概念时，瑞瑞同学想到了用水压、水流类比认识抽象的电压、电流的概念，提出了如下三种猜想：关于水压、水流的猜想关于电压、电流的猜想猜想一水压越大，水流越大加在定值电阻两端的电压越大，通过的电流越大猜想二水压越大，水在流动过程中可能受到阻力，水流可能减小加在定值电阻两端的电压越大，通过的电流可能越小猜想三水压越大，水在流动过程中可能受到阻力，水流可能不变加在定值电阻两端的电压越大，通过的电流可能不变为了验证关于电压、电流的猜想是否正确，瑞瑞同学选取了以下器材：电压恒定的电源、电压表、电流表、定值电阻、开关和若干导线．（1）在实验时，需改变定值电阻两端的电压，瑞瑞还需添加的器材是_________ ．（2）通过实验得到了定值电阻两端的电压和通过它的电流数据如表：实验次数电压U/V电流I/A1 2.00 0.202 2.50 0.253 3.00 0.30通过分析表中数据，得出的结论应该和前面的猜想_________ 相符．76．（4分）（2008•莆田）丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下所示．（1）根据他们的实验数据可以得到：并联电路中的总电流_________ 各支路电流之和．（填“大于”、“小于”或“等于”）（2）冬冬同学根据他的实验数据认为并联电路中各支路的电流一定相等，你认为是_________ ．（3）你认为丁丁、冬冬同学的实验应如何改进？丁丁：_________ ；冬冬：_________ ．77．（2分）（2008•潍坊）小明同学按如图所示的电路进行实验，实验中电阻R1保持不变，三次调整滑动变阻器R2的阻值，得到如下表所示的实验数据：①分析电流表A1、A2的示数，可得出_________ ；②分析电压表Vl 、V2、V的示数，可得出_________ ．78．（2分）小明同学在课余做了个“水果电池”，他把铜丝和铁丝插到菠萝中，然后给一个标有“4.5V 4.5W”的小灯泡供电，结果灯泡不亮，仔细检查了电路，发现电路连接正确，请你分析灯泡不亮的原因是_________ ；这个“水果电池”上的铁丝是_________ 极．（选填“正”或“负”）79．（3分）（2008•广州）某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律、所接电路图如图所示，闭合开关后，两电流表指针偏转情况如图．（1）电流表A2的读数是：_________ ．（2）该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”，请你指出造成他判断错误的原因_________ ．（3）甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_________ 的方案较好，理由是_________ ．（4）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．80．（2分）（2008•大连）请将图中的各元件符号连成电路图．要求两灯并联，开关同时控制两盏灯．81．（2分）（2009•平原县）在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图．82．（2分）用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）83．（2分）（2008•钦州）某同学学习了“电路”知识后，自行设计安装了如图所示的门铃，请在方框中画出这个门铃电路的电路图．84．（3分）（2008•郴州）将图中各电路元件正确连入电路．85．（3分）（2008•三明）观察图1的实物电路，当把自制变阻器的导线夹置于B端时，其电路图如图2所示，现请你在图3的虚线框内画出导线夹置于A端时的电路图．86．（3分）（2008•长春）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．87．（3分）（2008•烟台）某电路中有一个封闭的电路盒如图，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图．导线连接产生的现象A、C灯亮铃不响A、B铃响灯不亮B、C灯不亮铃不响88．（1分）（2008•上海）如图所示，电路中有一根导线尚未连接，请用笔线代替导线补上，补上后使电键S能同时控制两盏灯．89．（6分）为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．90．（6分）（2008•广州）在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图上连接实物图．《第13章电路初探》2008年中考试题汇编参考答案及试题解析一、选择题（共51小题，每小题1分，满分51分）1．（1分）（2008•淮安）一种声光报警器的电路如图所示．闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响考点：串、并联电路的设计；串联电路和并联电路的辨别。

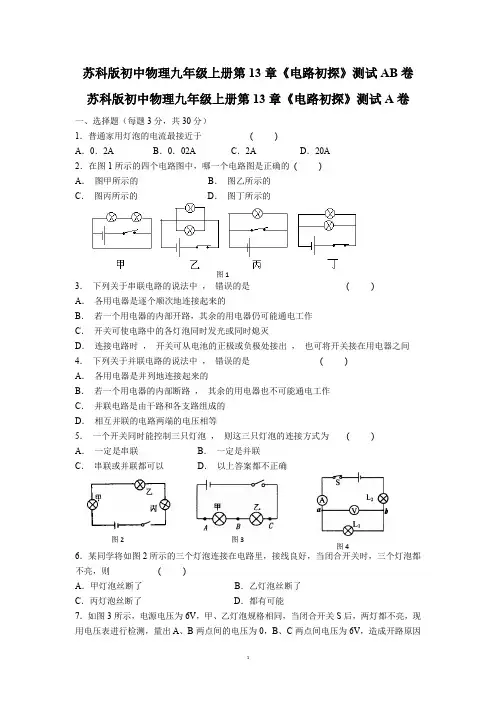

苏科版初中物理九年级上册第13章《电路初探》测试AB 卷 苏科版初中物理九年级上册第13章《电路初探》测试A 卷一、选择题（每题3分，共30分）1．普通家用灯泡的电流最接近于 ( )A ．0．2AB ．0．02AC ．2AD ．20A 2．在图1所示的四个电路图中，哪一个电路图是正确的 ( ) A ． 图甲所示的 B ． 图乙所示的 C ． 图丙所示的 D ． 图丁所示的3． 下列关于串联电路的说法中 ， 错误的是 ( ) A ． 各用电器是逐个顺次地连接起来的B ． 若一个用电器的内部开路，其余的用电器仍可能通电工作C ． 开关可使电路中的各灯泡同时发光或同时熄灭D ． 连接电路时 ， 开关可从电池的正极或负极处接出 ， 也可将开关接在用电器之间 4． 下列关于并联电路的说法中 ， 错误的是 ( ) A ． 各用电器是并列地连接起来的B ． 若一个用电器的内部断路 ， 其余的用电器也不可能通电工作C ． 并联电路是由干路和各支路组成的D ． 相互并联的电路两端的电压相等5． 一个开关同时能控制三只灯泡 ， 则这三只灯泡的连接方式为 ( ) A ． 一定是串联 B ． 一定是并联 C ． 串联或并联都可以 D ． 以上答案都不正确6．某同学将如图2所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则 ( )A ．甲灯泡丝断了B ．乙灯泡丝断了C ．丙灯泡丝断了D ．都有可能7．如图3所示，电源电压为6V ，甲、乙灯泡规格相同，当闭合开关S 后，两灯都不亮，现用电压表进行检测，量出 A 、B 两点间的电压为0，B 、C 两点间电压为6V，造成开路原因图2图3图 4图1可能是 ( )A ．电源接触不良B ．开关接触不良C ．乙灯接触不良或灯丝断了D ．甲灯接触不良或灯丝断了8．如图4所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时 ( )A ．电流表坏了或未接B ．从a 经灯L 1到b 的电路中有断路C ．灯L 2灯丝烧断或灯座未接通D ．电流表和灯L 1、L 2都坏了9．某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因可以概括成下列哪一类原因( )A ．电路出现了短路B ．电路出现了断路C ．并联变成了串联D ．电源正负极接反 10．如图5所示电路，以下说法正确的是 ( )A ．只接通S 2灯亮，电铃响B ．只接通S 1灯亮，电铃响C ．只断开S 3灯亮，电铃响D ．只断开S 1灯亮，电铃响 二、填空题（每空1．5分，共36分）11．路灯总是一起亮，一起暗，它们的连接方式是 ，原因是 12．电子手表中的电流约为1．5×10-6A ，合 mA ，合 μA ． 13．某电池组是由三节干电池串联成的，那么电池组的总电压为14．在图6所示电路中，只闭合S 1时，电灯 亮；当S 1、S 2都断开时，电灯 亮，它们是 连接的；当S 1、S 2都闭合时，电灯 亮，它们是 连接的．15．如图7所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则 处电表示电压表．16．如图8所示，若开关S 、S 1闭合，S 2断开，能发光的灯是 ，电压表所测的是两端的电压；若开关S 、S 2闭合，S 1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；若开关S 、S 1、S 2都闭合，那么能发光的是 ，电压表所测的是 两端的电压．图6图7图517．如图9所示，V 1测量 两端的电压；V 2测量 两端的电压；V 3测量 两端的电压，其中电压表V 1、V 2和V 3的示数分别为U 1、U 2和U 3，则三个电表示数之间存在的关系式是 ．18．如图10所示的电路里，在圆圈a ，b ，c 上连接适当电表，使灯L 1和L 2并联且能发光，那么a 应是_ ___表；b 是_ __表；c 是_ __表． 三、实验探究题（共24分）19． 如图11所示，是一个不完整的电路，请在图中的A 、B 、C 三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．（5分）20．某同学连接如图12所示电路，电池组的电压为6V ，两个小灯泡的额定电压都是6V ，开关S 闭合后，灯L 1亮，L 2不亮，电压表和电流表都有示数．由此可以做出判断：灯L 2处可能是 ，（填“断路”或 “短路”）．在原电路的基础上，只改动一处，就可以判断灯L 2是否真的损坏，请简述你采用的方法： ；并做出判断： ．（5分） 21．如图13所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC 和指示灯和电铃各一只，当连接AC 时，灯亮、铃不响；当连接AB 时，铃响、灯不亮；当连接BC 时，灯不亮、铃不响．根据上述情况，在下面的虚框内画出符合要求的电路．（5分）图8图9图10图12图11图13图1422．如图14所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法．（5分）23．如图15是学校实验室常用的一种电表，请你在仔细观察后，对它的情况作一个简单介绍．（介绍出三点）（5分）四、计算题（9分）24．如图15甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“—”、“15”，请回答：(1)电源电压，L1、L2两端的电压各是多少?(2)通过L1、L2的电流为多大?(以上答案均需要说明理由) 图15图15苏科版初中物理九年级上册第13章《电路初探》测试B 卷一、选择题（每题3分，共30分）1．下列关于电源的作用的描述中正确的是 （ ） A ．电路中只要有电压，就有电流产生 B ．电路中只要有电流存在，就一定有电压C ．电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在D ．以上几种说法均不正确2．下列关于电路的说法中不正确的是 （ ） A ．一个完整的电路由电源、用电器、导线和开关组成 B ．电源的作用是给用电器供电，提供持续的电流 C ．只要能使用电器工作的电路就是一个完整的电路 D ．开关的作用是控制电路的通和断3．有关电路的串联和并联的说法中正确的是 （ ） A ．串联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作 B ．并联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作 C ．把用电器顺次连接起来的电路叫做并联电路 D ．把用电器并列连接起来的电路叫做串联电路4．北约曾用“石墨炸弹”使南联盟的高压输电线短路,这是利用了石墨的（ ） A ．可燃性 B ．还原性 C ．润滑性 D ．导电性5．在如图1所示电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（ ） A ．电流表坏了 B ．灯泡L 1的灯丝断了 C ．两个灯泡都断路 D ．灯泡L 2的灯丝断了6．如图2所示的电路中，当开关S 闭合时，灯L 1、L 2均不亮．某一同学用一根导线去查找电路的故障．他将导线先并联在L 1两端时，发现L 2亮，灯L 1不亮，由此判断（ ） A ．灯L 1断路 B ．灯L 1短路 C ．灯L 2断路 D ．灯L 2短路7．闪烁的彩灯，装点着节日的热闹与繁华，彩灯的内部结构如图3，其额定电压约为6 V ，彩灯是采用串联的方式接入照明电路的，任一灯泡灯丝熔断后，其他灯泡仍继续发光．原因是彩灯的结构中有 （ ）A ．特殊的灯丝B ．金属杆引出线图1图2C ．带绝缘层的金属丝D ．灯泡内充有气体8．如图4所示的电路中，开关S 由断开到闭合的过程中 （ ）A ．灯L 1亮度不变，电流表示数变大B ．灯L 1亮度变暗，电流表示数变大C ．灯L 1亮度不变，电流表示数不变D ．灯L 1亮度变亮，电流表示数变小9．图5是水流形成图，我们对电流的成因（图6）的认识是通过分析图6中水流的成因来了解的，这种方法在物理学中称为 （ ） A ．比较法 B ．类比法 C ．等效法 D ．控制变量法10．如果某次电学实验不能正常进行，需要判断干电池是否报废：可取一节干电池用电压表来测量它的电压，步骤如下：（ ）①把电压表的正接线柱与干电池的负极接触，负接线柱怀正极接触 ②在刻度盘上读出电压值 ③选择电压表的量程为3V④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触 ⑤选择电压表的量程为15V上述步骤中正确的是 （ ）A ．③②①B ．①②⑤C ．③④②D ．无法测量 二、填空题（每空1．5分，共21分）11．测量电流的仪表叫________________，使用时必须把它_____________________在被测电路中，使电流从______________接线柱流进，并且要注意所测电流不能超过它的___________．12．同学们了解一些常见电现象的电流、电压，对我们处理一些问题是有益处的，如手机通话时的电流约为300mA=____________A ；天空产生闪电时电压约为107V=______________kV ．13．如图7所示，若只需灯L 1发光，则需用导线只连接_________接线柱；若只用导线连接B 、C 接线柱，则灯L 1、L 2_________联；若使灯L 1、L 2并联，则接线柱A 与B 连接，接线柱C 与________连接．图3图4图5图614．一些家用电器的内部结构中常常装有控制开关，这些开关一般与相应的用电器 ______联．还有一些家用电器内部又分成好几个不同的工作部分，如双桶洗衣机分洗涤侧和脱水侧，分别由两个电动机来工作，根据你的经验，这两个电动机应该是_______联的．再如电冰箱内有压缩机（不连续工作），冰箱内还常装有电灯，那么如果你要想探究它们是什么连接关系，应该是在压缩机____________时（填“工作”或“不工作”）．15．如图8是某同学用电压表测小灯泡L 2两端的电压的电路图，请指出图中的两处错误： （1）____________________________________； （2）____________________________________． 三、实验探究题（每题7份，共35分）16．图9是一个理发用电吹风的实物简图，其中当开关S 1闭合时，电吹风吹冷风，只有电动机工作，电热器（电阻）不工作；当S 2也同时合上时吹热风，此时电动机工作，电热器也工作．请你以笔代线把未画好的部分图补充完整．17．根据图10（甲）中的电路连接情况，在（乙）图中画出与该图对应的电路图． 18．图11是电热毯示意图，虚线表示毯内电热丝，它的某处已断开，但外表又无法看出．某同学做了如下检测：（1）将5枚大头针分别插在图中a 、b 、c 、d 处，使之与电热丝接触；（2）将插头与3V 电源相联，用电压表分别测得U ab =3V ,U ac =3V ,U ad =3V,U ae =0V ,U ed =3V ，由此便确定了断点区域；用以上相同的方法逐渐缩小断点范围，找出断点位置． 请回答：（1）这几枚大头针相当于 ；（2）用笔将（2）中的确定的断点区域的电热丝描出来（将虚线画成实线）．19．某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图12画出正确的连接方法．图9图10图11图12图1320．在繁华闹市的十字路口，一般都装有红绿灯，如图13所示，四个路口共装有12盏灯，要求在车辆东西方向行驶时东西路口的绿灯亮，同时南北路口的红灯亮；当南北方向的车辆放行时，南北方向路口的绿灯亮，同时东西路口的红灯亮．并要求当红、绿灯转换之间，各路口黄灯自亮，以提醒司机做好减速或启动的准备．在岗亭内装一只单刀多掷开关，由交警手动开关实现上述控制．问电路应怎样连接才能满足要求？在图中画出电路图． 四、解答题（14分）21．如图14，把两种不同的金属的两端相连，构成两个接点，把一个接点放在冰水混合物中，另一个接点由酒精灯加热，检流计（小量程电流表）能指示环路中有电流，具有这样两（1）从表中可以发现，电流的大小随温度的升高而 ． （2）这样的热电偶可以做一个热电源，它的能量是怎样转化的？（3）热电偶也可以做为一个热电偶式温度计，试简要说明如何利用这样的温度计测量钢水的温度？（4）这种温度计与物理实验室的温度计相比有什么优点？图14苏科版初中物理九年级上册第13章《电路初探》测试A卷参考答案二、填空题11．并联其中一只损坏，其他仍然发光12．1.5×10-3 1.513．4.5 14．L3L1、L2、L3串联L1、L2、L3并联15．乙16．L1、L2L1L1、L2电源L1L117．L1L2电源U3=U1+U2 18．电流电压电流三、实验探究题19．略20．断L1L2互换若互换后L2亮则没有损坏，是电路某处断路21．略22．取下一只灯泡，若另一只灯泡亮则为并联，另一只灯泡不亮则为串联23．①这是一只电流表；②有三个接线柱，两个量程（一个是0～3A，另一个是0～0.6A）；③量程是0～3A的分度值是0.1A；④量程是0～0.6A的分度值是0.02A…四、计算题24．（1）均为6V （2）0.24A 0.96A科版初中物理九年级上册第13章《电路初探》测试B卷参考答案二、填空题11．电流表串联正量程12．0.3 10413．CD 串 D14．串，并，不工作15．电压表应与小灯泡L2并联电压表正负接线柱接反了三、实验探究题16．图略17．图略18．（1）接线柱（2）（ed间断路）19．图略20．图略四、解答题21．（1）增大（2）内能转化为电能（3）把一个接点放在冰水混合物中，另一个接点放在钢水中，读出电流值，从表格中可以查出此时钢水的温度（4）量程大测量距离长。
