梁柱板标注图解中

梁柱板标注图解中
柱中的箍筋一般仅按构造要求配置： （1）、柱是一种受压构件，在承受荷载时 ，由于“长细比”影响，纵向钢筋可能过早 地被压弯屈而丧失承载能力，因此，利用箍 筋将它们围住，以改善抗弯曲条件。 （2）、配置箍筋，使柱的钢筋形成一个完 整的骨架，与纵向钢筋互相联系，满足施工 的要求。
2020/5/2
4 20 150 450
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
梁下部钢筋
锚固长度
梁内钢筋说明
2020/5/2
2020/5/2
2020/5/2
2020/5/2
2020/5/2
2020/5/2
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间
• 6Φ25 4/2表示6根钢筋上排有4根下排有2根
2020/5/2
柱
2020/5/2
梁高
锚固长度
2b
2J
梁高
层高 >=35d;>=500
电渣压力焊 2020/5/2
1b
1J
>=500 >=hc >=hn/6
基础顶面
基础高
2020/5/2
箍筋：保证纵向钢筋的位置正确，又防止纵 向钢筋压曲，从而提高柱承载能力。在构件 中，箍筋应做成封闭式。
2020/5/2
梁ห้องสมุดไป่ตู้类
• 框架梁 • 屋面框架梁 • 非框架梁 • 悬挑梁
2020/5/2
KL4(3A)250*700
关于平法的识图及配筋构造 （梁净长）1/3
2 22 8-100/200(2)

板、梁、柱钢筋平法标注图解

板、梁、柱钢筋平法标注图解

中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固
吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
外侧钢筋连续通过 墙端为端柱 墙端为暗柱 外侧钢筋不连续通过 外侧钢筋连续通过 外侧钢筋不连续通过 基础层 中间层
根数 端柱 墙柱 暗柱 暗梁 墙柱 顶层 连梁 中间层 纵筋 箍筋
顶层
箍筋 纵筋
墙身水平钢筋(墙端为暗柱)：
• 长度：
–墙端为暗柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长-2*保护层 –内侧钢筋＝墙长-2*保护层+弯折

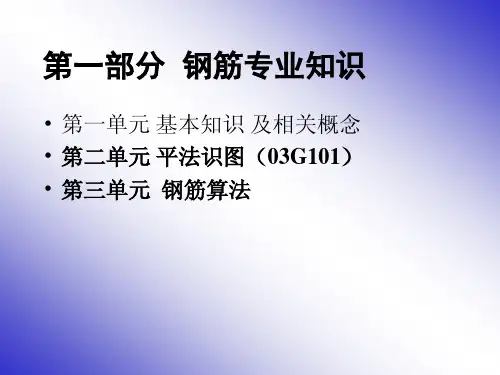

第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：

锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋 入长度即为锚固。最小锚固长度：La;抗震锚固
长度:Lae

弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。

弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴

梁柱板钢筋平法标注图解

梁柱板钢筋平法标注图解
36
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
37
38
39
40
41
钢筋计算
42
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
43
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
原位标注：
• 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2 根直径是22的。
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
梁下部钢筋
锚固长度
15
梁内钢筋说明
16
17
18
19
20
21
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间

梁,柱,板,钢筋平法标注图解

梁,柱,板,钢筋平法标注图解

3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
墙身竖向钢筋
• 长度 –基础层，需要增加插筋。 –中间层＝层高+伸入上层的搭接 –顶层＝净高+锚固
• 根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
墙身拉筋
• 长度＝墙厚-2*保护层+弯钩
• 根数＝墙净面积/拉筋的布置面积 –注：墙净积是指要扣除暗（端）柱、暗 （连）梁；拉筋的面筋面积是指其水平 方向间距*竖向间距。
连梁
• 纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固
• 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。 –
KL4(3A)

梁柱板钢筋平法标注图解

梁柱板钢筋平法标注图解

连梁
• 纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固
• 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
墙端为端柱 墙端为暗柱
基础层 中间层
顶层
箍筋 纵筋
外侧钢筋连续通过 外侧钢筋不连续通过 外侧钢筋连续通过 外侧钢筋不连续通过
墙身水平钢筋(墙端为暗柱)：暗柱相与平墙身
• 长度：
–墙端为暗柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长-2*保护层 –内侧钢筋＝墙长-2*保护层+弯折
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
梁上部钢筋
2 16悬臂端下部钢筋

梁柱板钢筋平法标注图解及定额解释

梁柱板钢筋平法标注图解及定额解释

钢筋定额使用说明
5、预制构件点焊钢筋网片已综合考虑了不同直径点焊 在一起的因素，如点焊钢筋直径粗细比在两倍以上时， 其定额工日按该构件中主筋的相应子目乘系数1.25，其 他不变（主筋是指网片中最粗的钢筋）。 6、粗钢筋接头采用电渣压力焊、套管接头、锥螺纹等 接头者，应分别执行钢筋接头定额。计算了钢筋接头 不能再计算钢筋搭接长度。 7、非预应力钢筋不包括冷加工，设计要求冷加工时， 应另行处理。预应力钢筋设计要求人工时效处理时， 应另行计算。 8、后张法钢筋的锚固是按钢筋帮条焊V型垫块编制的， 如采用其他方法锚固时，应另行计算。
钢筋工程案例
3、计算柱内侧12根Φ25纵筋。判断纵筋直锚长度梁高保护层=0.4-0.03=0.37，抗震最小锚固长度为Lae： 35×0.025=0.875，即内侧纵筋顶层直锚长度小于Lae， 则顶层梁顶需要加长度为12d的弯锚长度。长度计算公 式为：基础内弯折长度+整板基础厚度-基础保护层厚 度+四层纵筋长度（层高）-顶层梁高+（梁高-保护层 +12d）=0.2+（0.8-0.1）+（3.5×4-0.4）+0.40.03+12×0.025=15.17米，根数为8根，总重量为15.17 米×8根×3.85=467.24 kg。 4、计算柱箍筋Φ10长度，计算长度公式为：(a-2c+2d) ×2+(b-2c+2d) ×2+24d=(0.55-2×0.03+2×0.01) ×2+(0.60-2×0.03+2×0.01) ×2+24×0.01=2.38米。
钢筋定额使用说明
9、基坑护壁孔内安放钢筋按现场预制构件钢筋相应项目执行；基坑 护壁壁上钢筋网片按点焊钢筋网片相应项目执行。 10、对构筑物工程，其钢筋可按表列系数调整定额中人工和机械用量：

梁柱钢筋平法标注图解


对设计人员要求较高
平法标注虽然简化了标注，但对设计 人员的要求并没有降低，需要设计人 员具备较高的专业素养和技能。
平法标注的发展趋势
1 2 3
不断完善和更新
随着建筑技术的不断发展和进步，平法标注也在 不断完善和更新，以适应新的建筑需求和技术要 求。
结合新技术应用
随着信息化技术的发展，平法标注可以结合BIM 技术等信息化手段进行应用，提高设计的效率和 准确性。
优化一
采用标准化的符号和标注方式，以减少混淆和误 解。
优化二
根据实际工程需求，合理调整钢筋的规格、间距 和数量，以提高结构的承载能力和稳定性。
优化三
加强与设计、施工等各方的沟通与协作，确保平 法标注的准确性和一致性。
感谢您的观看
THANKS
04
平法标注的优点与局限性
平法标注的优点
标准化和规范化
平法标注采用统一的符号和表 达方式，使得结构设计更加规 范化和标准化，减少了歧义和
误解。
提高设计效率
平法标注简化了传统详图法的 繁琐标注，使得结构设计更加 简洁明了，提高了设计效率。
方便施工
平法标注的图示表达方式简单 明了，方便施工人员理解和施 工，提高了施工效率。
实际工程中的柱钢筋平法标注案例
要点一
案例一
要点二
案例二
某高层建筑中，柱钢筋平法标注表示为“柱主筋1号筋，直径 16mm，柱箍筋2号筋，直径8mm，间距150mm”。
某工业厂房中，柱钢筋平法标注表示为“柱主筋1号筋，直径 20mm，柱箍筋2号筋，直径10mm，间距100mm”。
实际工程中平法标注的优化方案
平法标注的应用范围
平法标注广泛应用于各类混凝土 结构的施工图设计，包括房屋、 桥梁、隧道、大坝等建筑和设施。

梁柱板及基础平法标注图解

35
• 梁下部纵筋：
原位标注——梁下部纵筋
• 1． “/”分隔——当下部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。
• 2． “+”相联——当同排纵筋有两种直径时，用 加号“+”将两种直径的纵筋相联，注写时角筋写在 前面。 • 3．“—”不入支座——当梁下部纵筋不全部伸入支 座时，将梁支座下部纵筋减少的数童写在括号内。 • 例 625 2（-2）/4，
29
集中标注——通长筋
什么情况下有架立筋？
• 四、梁上部通长筋或架立筋配置(通长筋可为相 同或不同直径采用搭接连接、机械连接或对焊 接连接的钢筋)，该项为必注值。 • 当同排纵筋中既有通长筋又有架立筋时，应用 加号“+”将通长筋和架立筋相联。注写时须将 角部纵筋写在加号的前面，架立筋写在加号后 面的括号内，以示不同直径及与通长筋的区别。 • 当全部采用架立筋时，则将其写入括号内。 有什么不同？
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
20
梁钢筋的标注方法
集中标注
原位标注
21
梁钢筋的标注方法
●集中标注： • • 1、梁编号、梁截面尺寸 2、箍筋：钢筋级别、直径、加密区及非加 密区、肢数 • 3、梁上下通长筋和架立筋， • 4、梁侧面纵筋：构造腰筋及抗扭腰筋 • 5、梁顶面标高高差（该项为选注）
建筑识图
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（11G101）
1.1一般知识
1、钢筋种类:
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁 内 有 什 么 钢 筋 ？
17
梁钢筋的标注方法
双肢箍 箍筋
多肢箍
上部筋
上部通长筋
支座负筋 架立筋
钢筋
纵筋
下部筋
中部筋 附加筋
构造钢筋 受扭钢筋
其他钢筋
18
吊筋
拉筋
梁钢筋的标注方法
200 200
3600
5800
梁平法表示图
C25砼，3级抗震
3600
2800
梁平法图中表示的是什么意思？
19
返回
9

弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。

弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。

搭接：钢筋长度不够需要接长所发生的驳接，有绑
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念

混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
建筑识图
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（11G101）
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
20
梁钢筋的标注方法
集中标注
原位标注
21
梁钢筋的标注方法
●集中标注： • • 1、梁编号、梁截面尺寸 2、箍筋：钢筋级别、直径、加密区及非加 密区、肢数 • 3、梁上下通长筋和架立筋， • 4、梁侧面纵筋：构造腰筋及抗扭腰筋 • 5、梁顶面标高高差（该项为选注）
抗震框架梁
28
集中标注——箍筋
• 当抗震结构中的非框架梁、悬挑梁、井字梁， 及非抗震结构中的各类梁采用不同的箍筋间距 及肢数时，也用斜线“／”将其分隔开来。注 写时，先注写梁支座端部的箍筋（包括箍筋的 箍数、钢筋级别、直径、间距与肢数）， 在斜 线后注写梁跨中部分的箍筋间距及肢数。 • 例： 13Φ10@150/200（4）， 18Φ12@150（4）/200（2），
29
集中标注——通长筋
什么情况下有架立筋？
• 四、梁上部通长筋或架立筋配置(通长筋可为相 同或不同直径采用搭接连接、机械连接或对焊 接连接的钢筋)，该项为必注值。 • 当同排纵筋中既有通长筋又有架立筋时，应用 加号“+”将通长筋和架立筋相联。注写时须将 角部纵筋写在加号的前面，架立筋写在加号后 面的括号内，以示不同直径及与通长筋的区别。 • 当全部采用架立筋时，则将其写入括号内。 有什么不同？
22
梁钢筋的标注方法
梁编号
截面尺寸 箍筋 上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
23
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。 • 原位标注： • 1、梁支座上、下部纵筋 • 2、吊筋、附加箍筋
24
梁钢筋的标注方法
上部受力筋
下部受力筋
25
集中标注——梁编号
26
集中标注——截面尺寸 • 梁截面尺寸，该项为必注值。 • 当为等截面梁时，用b×h表示； • 当为竖向加腋梁时，用b×h GYC1×C2 表示，其 中C1 为腋长，C2 为腋高； • 当为水平加腋梁时，用b×h PYC1×C2 表示，其中 C1 为腋长，C2 为腋宽，加腋部分应在平面中绘制； • 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
3 20（3跨下部钢筋_上排） 4 20（3跨下部钢筋_下排）
锚固长度
锚固长度 锚固长度 梁下部钢筋
梁内钢筋说明
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •基础
设计总说明
• F:\工作文件\配筋识图演讲资料\混凝土总 说明1.1版.dwg
2
梁平法
2.1
ห้องสมุดไป่ตู้
制图规则
15
梁
16
梁钢筋的标注方法
扎搭接、焊接、机械连接。
关于平法的识图及配筋构造
（梁净长）1/3 （梁净长）1/4 2400 150 6 22 4/2 2 16 10-200(2) A 250 6 22 4/2 6 22 2/4 KL4(3A) B 6900 250 6 22 4/2 1800 150 150 6 22 4/2 2 20 C 250 6 22 4/2 7 20 3/4 D 6900 250 6 22 4/2 150 KL4(3A)250*700 2 22 （梁净长）1/3 8-100/200(2) (梁净长)1/4 （梁净长）1/3 (梁净长)1/4 （梁净长）1/3 （梁净长）1/4
上部贯通筋 2 22
悬臂梁上部上排钢筋 2 22
中间支座负筋（上排） 2 22
端支座负筋（上排） 2 22
悬臂梁上部下排钢筋 2 22
中间支座负筋（下排） 2 22
端支座负筋（上排） 2 22
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排） 4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
• 例 ： 2 22 + (412)30
集中标注——通长筋
• 当梁的上部纵筋和下部纵筋为全跨相同， 且多数跨配筋相同时，此项可加注下部 纵筋的配筋值，用分号“ ；”将上部与 下部纵筋的配筋值分隔开来，少数跨不 同者，按原位标注处理。 • 例 322；320
27
集中标注——箍筋
• 三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及 肢数，该项为必注值。 • 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔； • 当梁箍筋为同一种间距及肢数时，则不需用斜线； • 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次； 箍筋肢数应写在括号内。
• 例: Φ10@100/ 200(4) Φ8@100(4) /150(2)
