数控机床操作与编程练习题答案

数控机床操作和编程练习题和答案一、填空题1．操作面板一般有、机床操作面板。

2．数字控制系统简称NC系统，计算机控制系统简称系统。

3．请写出下列常用缩写的英文全称：CNC4．RS232主要作用是用于程序的。

5．车床的刀具号T0101，前面两位数字表示________，后面两位数字表示刀具补偿号。

6．G49用来取消刀具________补偿。

7．G40用来取消刀具补偿。

8．在车床上表示X坐标值，通常采用________编程。

9．插补指令分顺时针G02和逆时针G03。

10．指令“G04 X-”中，X值的含意是时间，不是坐标。

11. 数控机床的Z轴一般和主轴轴线重合或平行, 正方向以刀具工件方向为准。

12．数控程序编制中，尺寸系统有绝对值编程，值编程和混合编程。

13、圆弧插补需要指定插补平面，用G17/G18/G19指令。

默认指令一般为，可不写。

14、切入点是刀具可以由此直接进入切削的刀具位置点。

一般要求刀具切削表面反向延长线或切入工件。

15、返回参考点有和自动返回参考点两种。

16、数控机床通电后，必须首先寻找机床参考点，即，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。

17．车床加工时，刀具的换刀点通常设置在工件的位置，以免和工件发生碰撞。

18、G代码中的指令，只在所在程序段中有效。

19、进给速度是刀具向工件进给的相对速度，有两种单位即和mm/r，可以分别用G98和G99指令来指定。

20、接通恒线速控制用G96指令，取消恒线速控制用指令。

21、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴。

22．FANUC系统内M98常被用来表示。

23、G92指令是通过程序来设定工件坐标系的，且只是设定加工坐标系，和当前的刀具位置有关，而任何动作。

24、G50指令是通过程序来设定的，用G50指令对刀结束后，在加工前，刀具必须停在程序指定的坐标值的位置。

25、当数控系统具有刀具半径补偿功能时，CNC系统是根据零件程序和刀具半径（刀心离开工件轮廓的距离），自动计算轨迹，完成对零件的加工的。

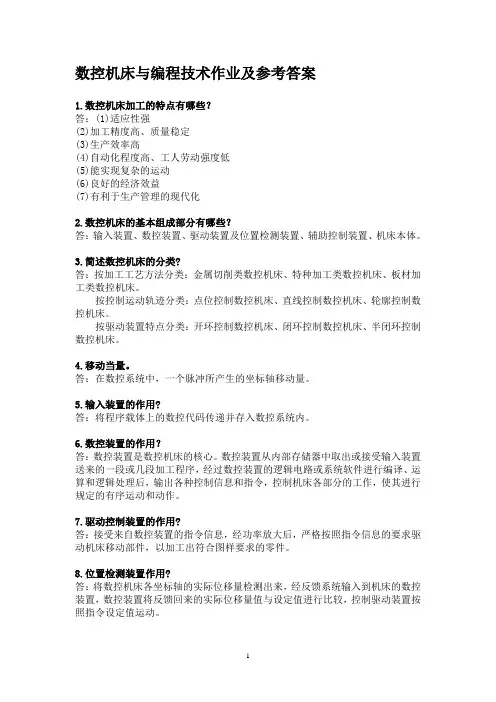

数控机床与编程技术作业及参考答案1.数控机床加工的特点有哪些？答：(1)适应性强(2)加工精度高、质量稳定(3)生产效率高(4)自动化程度高、工人劳动强度低(5)能实现复杂的运动(6)良好的经济效益(7)有利于生产管理的现代化2.数控机床的基本组成部分有哪些？答：输入装置、数控装置、驱动装置及位置检测装置、辅助控制装置、机床本体。

3.简述数控机床的分类?答：按加工工艺方法分类：金属切削类数控机床、特种加工类数控机床、板材加工类数控机床。

按控制运动轨迹分类：点位控制数控机床、直线控制数控机床、轮廓控制数控机床。

按驱动装置特点分类：开环控制数控机床、闭环控制数控机床、半闭环控制数控机床。

4.移动当量。

答：在数控系统中，一个脉冲所产生的坐标轴移动量。

5.输入装置的作用?答：将程序载体上的数控代码传递并存入数控系统内。

6.数控装置的作用？答：数控装置是数控机床的核心。

数控装置从内部存储器中取出或接受输入装置送来的一段或几段加工程序，经过数控装置的逻辑电路或系统软件进行编译、运算和逻辑处理后，输出各种控制信息和指令，控制机床各部分的工作，使其进行规定的有序运动和动作。

7.驱动控制装置的作用?答：接受来自数控装置的指令信息，经功率放大后，严格按照指令信息的要求驱动机床移动部件，以加工出符合图样要求的零件。

8.位置检测装置作用?答：将数控机床各坐标轴的实际位移量检测出来，经反馈系统输入到机床的数控装置，数控装置将反馈回来的实际位移量值与设定值进行比较，控制驱动装置按照指令设定值运动。

9.辅助控制装置主要作用?答：接收数控装置输出的开关量指令信号，经过编译、逻辑判别和运算，再经功率放大后驱动相应的电器，带动机床的机械、液压、气动等辅助装置完成指令规定的开关量动作。

10.开环控制数控机床的主要特点？答：其控制系统没有位置检测元件，无反馈信号。

移动部件的移动速度与位移量是由输入脉冲的频率与脉冲数所决定的。

开环控制数控机床的信息流是单向的，即进给脉冲发出后，实际移动值不再反馈回来。

数控机床编程与操作（第四版数控铣床加工中心分册）习题册参考答案第一章数控铣床/加工中心及其编程基础第一节数控铣床/加工中心概述一、填空题1. 数控技术2. 车削加工3. 铣削镗削4. 刀库刀具自动交换装置5. 采用点位控制系统刀具移动轨迹6. 数控装置刀库和换刀装置7. 分盘式刀库链式刀库8. 法那科西门子华中数控广州数控二、选择题1.C2.D3.B4.D5.C6.D三、判断题1.×2.×3.×4.√5.√6.×第二节数控加工与数控编程概述一、填空题1. 加工程序数字控制2. 加工程序加工精度3. 手工编程自动编程4. 确定加工工艺数值计算制作控制介质5. 软磁盘移动存储器硬盘6. 语言式交互式CAD/CAM7. 程序程序数控编程8.UG PRO/E MASTERCAM POWERMILL二、选择题1.A2.C3.B4.C5.A6.B三、判断题1.×2.×3.×4.√5.√第三节数控铣床/加工中心编程基础知识一、填空题1. 标准坐标系2. X Y Z3. 主轴X远离4. 右右5. 程序号程序内容程序结束6.O 四位数字7.M02 M30 M17 M02 RET8. 字—地址使用分隔符固定9. ( ) ; 10. 基准参考正二、选择题1.C2.A3.D4.C5.A6.D7.B8.B9.D三、判断题1.×2.×3.√4.√5.×6.×7.×8.√9.√10.×第四节数控机床的有关功能及规则一、填空题1. 准备功能辅助功能其他功能2. 1号刀具2号刀沿3. 每分钟每转mm / min mm / r4.G96 G97 v =πDn / 10005.M03 M04 M056. 模态代码续效非模态非续效7. XY ZX YZ8. 绝对坐标相对坐标9. 合成速度圆弧的切线方向的速度10. 50%~120%二、选择题1.D2.A3.A4.C5.D6.A7.A8.C9.C 10.D 11.C 12.B三、判断题1.×2.×3.×4.√5.×6.√7.√8.×9.√10.√第五节数控铣床/加工中心编程的常用功能指令一、填空题1.G00 G01 顺时针圆弧插补逆时针圆弧插补2. 圆弧半径起点到圆心矢量3.M98 M99 M08 M094. 正值负值5.G006. 镗平面锪孔7. 工件坐标系8. 暂停10s9. 至绝对坐标X-30.0 处10. G75二、选择题1.D2.C3.D4.C5.B6.A7.B8.B9.B 10.A 11.A 12.A三、判断题1.×2.×3.√4.√5.√6.×7.√8.×9.√10.√11.√12.√13.√14.×15.√四、编程题略。

数控加工工艺与编程练习题（附参考答案）一、判断题（共100题，每题1分，共100分）1.数控机床自动执行程序过程中不能停止。

A、正确B、错误正确答案：B2.G00是准备功能代码，表示快速定位。

A、正确B、错误正确答案：A3.fanuc系统中G54可以在铣削加工中设定工作坐标系原点A、正确B、错误正确答案：A4.人的道德素质包括：道德认识、道德情感、道德意志、道德行为道德评价A、正确B、错误正确答案：B5.碳素工具钢的含碳量一般都大于0.7％A、正确B、错误正确答案：A6.在逆铣时，铣削力的垂直分力方向向下，把加工工件压在夹具里，改善了加工条件A、正确B、错误正确答案：B7.夹具的结构组成由夹具的具体使用要求来确定，和工件的批量大小没有关系A、正确B、错误正确答案：B8.游标卡尺是一种使用广泛的通用量具，无论何种游标卡尺均不能用于划线，以免影响其测量精度A、正确B、错误正确答案：B9.世界第一台数控机床是数控车床A、正确B、错误正确答案：B10.子程序是包含在主体程序中的，若干个加工程序段组成一个程序。

A、正确B、错误正确答案：A11.FANUC中G20表示公制单位A、正确B、错误正确答案：B12.基准不重合误差是工件定位时，总定位误差的一个重要组成部分A、正确B、错误正确答案：A13.圆柱心轴用于工件圆孔定位，限制22个自由度。

A、正确B、错误正确答案：B14.圆柱铣刀的前角规定为在主剖面内测得的前刀面与基面之间的夹角A、正确B、错误正确答案：B15.油泵不喷油与油泵反转无关A、正确B、错误正确答案：B16.感应加热淬火时，若频率为1—10kHZ，则淬硬层深度为20—25mmA、正确B、错误正确答案：B17.数控机床适应于中、小批量、多品种、复杂零件的加工。

A、正确B、错误正确答案：A18.精加工的加工应保证产品的最终加工质量。

A、正确B、错误正确答案：A19.各行各业都有自己不同的职业道德A、正确B、错误正确答案：A20.定位销用于工件圆孔定位，其中，长圆柱销限制9个自由度。

数控编程与操作试题（答案）一、填空题1、数控机床实现插补运算较为成熟并得到广泛应用的是直线插补和圆弧插补。

2、数控机床中的标准坐标系采用_笛卡儿直角坐标系_，并规定__增大__刀具与工件之间距离的方向为坐标正方向。

3、在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具长度和半径补偿功能。

4、为了提高加工效率，进刀时，尽量接近工件的切削开始点，切削开始点的确定以不碰撞工件为原则。

5、数控编程描述的是刀尖点的运动轨迹，加工时也是按刀尖对刀。

20、合适加工中心的零件形状有平面、曲面、孔、槽等6、在返回动作中，用G98指定刀具返回_初始平面_；用G99指定刀具返回_R点平面_。

7、除换刀程序外，加工中心的编程方法和普通数控机床相同二、判断题1、通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

（√）2、数控机床加工过程中可以根据需要改变主轴速度和进给速度。

（√）3、同一工件，无论用数控机床加工还是用普通机床加工，其工序都一样。

（某）4、数控车床加工球面工件是按照数控系统编程的格式要求，写出相应的圆弧插补程序段。

（√）5、数控车床的刀具功能字T既指定了刀具数，又指定了刀具号。

（某）6、数控机床的编程方式是绝对编程或增量编程。

（某）7、于某Y平面执行圆弧切削的指令，可写成G17G02某_Y_R_F_；。

（√）8、程序指令G90G28Z5.0；代表Z轴移动5㎜。

（某）9、程序G01某40.0Y20.0F100.0.，刀具进给到（40，20）点，某、Y两轴均以每分钟100㎜的进给率进给。

（某）10、指令G43、G44、G49为刀具半径左、右补正与消除。

（某）三、选择题1、数控机床主轴以800转/分转速正转时，其指令应是（A）。

A、M03S800B、M04S800C、M05S8002、各几何元素间的联结点称为（A）。

A、基点B、节点C、交点3、G41指令的含义是（D）A、直线插补B、圆弧插补C、刀具半径右补偿D、刀具半径左补偿4、数控机床的T指令是指（D）A、主轴功能B、辅助功能C、进给功能D、刀具功能5、执行下列程序后，镗孔深度是（A）G90G01G44Z-50H02F100（H02补偿值2.00mm）A、48mmB、52mmC、50mm6、数控车床在加工中为了实现对车刀刀尖磨损量的补偿，可沿假设的刀尖方向，在刀尖半径值上，附加一个刀具偏移量，这称为（B）。

数控机床与编程试题题库及答案文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-《数控机床与编程》题库一、填空题：1.工序的划分可以采用两种不同原则，即工序__集中_原则和工序分散原则。

2．数控机床的精度包括：几何精度和位置精度。

3．数控是数字控制的简称，是用数字化信号对机床的运动及加工过程进行控制的自动控制技术。

4．只在写有该代码的程序段中才有效的代码为非模态代码。

5.用于确定几何图形上各几何要素的位置而建立的坐标是_ 工件坐标系____。

6．用数控机床加工工件时，工件装夹到机床上，通过对刀求得工件原点与机床原点间的距离，这个距离称为工件原点偏置。

7.数控机床上的坐标系是采用__右手笛卡尔_____坐标系，大拇指的方向为___X _正方向。

8. 为了简化程序可以让子程序调用另一个子程序成为_ 子程序嵌套 _。

9．线切割加工的主要工艺指标是切割速度、表面粗糙度、电极丝损耗量、加工精度。

10.立方淡化硼刀具具有较高的___硬度（热稳定性）____、__耐热性__耐磨性__在加工难加工材料方面具有优越性。

11．电火花加工是特种加工的一种，在工业应用中分为电火花成型加工和电火花线切割加工两类。

12.切削用量中，对刀具磨损影响最大的是___切削速度_ ___。

13机床在加工零件时特规定：永远假定___刀具_ ___相对于静止的___工件_ ___坐标而运动。

14．数控机床自动换刀装置主要有刀库+主轴换刀和刀库+机械手换刀+主轴环换刀两种形式。

15．加工中心常用的刀库有鼓（盘）式刀库和链式刀库两种。

16.粗车时，选择切削用量的次序是___背吃刀量、_进给量__、_切削速度_。

17.数控车床的圆心坐标为I、K，表示圆弧__圆心__到圆弧_ 起点__所作矢量分别在X、Z坐标轴方向上的矢量。

18．数控电火花线切割加工在磨具制造、新产品试制及零件制造等领域均有着广泛的应用。

班级：学号：姓名：一、选择题1、NC的含义是（A ）。

A．数字控制B．计算机数字控制C．网络控制D．模拟控制2、程序使用（A）时，刀具半径补偿被取消。

A．G40 B．G41 C．G42 D．G433、数控机床的标准坐标系是以（A）来确定的。

A．右手直角笛卡儿坐标系B．绝对坐标系C．相对坐标系D．左手直角笛卡儿坐标系4、G00指令移动速度值是（A ）。

A．机床参数指定B．数控程序指定C．操作面板指定D．工件尺寸指定5、数控机床中用（B）来调用子程序。

A．G代码B．M代码C．T代码D．C代码6、立铣刀切入时，必须（B）。

A．法向切入B．切向切入C．无需考虑D．纵向切入7、确定加工路径是必须考虑（C）。

A．路径最短B．同方向进给C．路径短且同方向D．路径最长8、圆弧插补半径编程时，当圆弧对应的圆心角大于180。

时R为（B ）。

A.正值B.负值C.正负均可D.零9、数控机床的加工特点是（C ）。

A．加工精度高；生产效率高；劳动强度高；对零件加工适应性强B．加工精度高；生产效率高；劳动强度低；对零件加工适应性差C．加工精度高；生产效率高；劳动强度低；对零件加工适应性强D．加工精度高；成本低；效益低10、数控系统所规定的最小设定单位就是（C ）。

A．数控机床的运动精度B．机床的加工精度C．脉冲当量D．数控机床的传动当量11、数控机床的核心是（B）。

A．伺服系统B．数控系统C．反馈系统D．传动系统12、闭环进给伺服系统与半闭环进给伺服系统的主要区别在于（B ）。

A 位置控制器B 检测单元C 伺服单元D 控制对象13、粗基准的选择原则不包括（ C ）A 尽量选择未加工的表面作为粗基准B 尽量选择加工余量最小的表面C 粗基准可重复使用D 选择平整光滑的表面14、数控机床的优点（ A ）。

A 加工精度高，生产效率高，工人劳动强度低，可加工复杂型面，减少工装费用B 加工精度高，生产效率高，工人劳动强度低，可加工复杂型面，工时费用低C 加工精度高，大批量生产，生产效率高，工人劳动强度低，可加工复杂型面，减少工装费用D 加工精度高，生产效率高，对操作人员技术水平要求较高，可加工复杂型面，减少工装费用15、数控机床适用于生产（C ）和形状复杂的零件A 单件小批量B单品种大批量C多品种小批量 D 多品种大批量16、钻孔一般属于（ C ）。

模块一测试1.数控机床由输入装置、（）、伺服系统和机床本体四部分组成。

A:输出装置B:反馈装置C:润滑装置D:数控装置答案:A2.数控机床的核心是（）。

A:传动系统B:伺服系统C:数控系统D:反馈系统答案:C3.程序校验与首件试切的作用是（）。

A:提高加工质量B:校验机床是否正常C:检验参数是否正确D:检验程序是否正确及零件的加工精度是否满足图样要求答案:D4.数控机床与普通机床相比，在结构上差别最大的部件是（）。

A:工作台B:床身C:进给传动装置D:主轴箱答案:C5.下列哪种方法不能实现数控程序输入机床（）。

A:机床面板B:U盘C:蓝牙D:网路答案:C6.数控车床可加工形状复杂的回转体零件。

（）A:错B:对答案:B7.数控加工程序的编制有人工编程和机器编程两种方法。

（）A:对B:错答案:B8.检验不仅能够检查刀具轨迹是否正确，还能检验加工精度是否合格。

（）A:错B:对答案:A9.数控机床的加工过程可实现自动化控制。

（）A:对B:错答案:A10.目前，数控机床正朝高速度、高精度、高柔性和高智能化的方向发展。

（）A:对B:错答案:A模块二测试1.数控机床的Z轴方向________。

（）A:不确定B:平行于工件装夹方向C:垂直于工件装夹方向D:与主轴回转中心平行答案:D2.数控机床的坐标系是由________建立的，________。

（）A:使用者，机床的设计者可以修改B:设计者，机床的使用者不能修改C:使用者，机床的设计者不能修改D:设计者，机床的使用者可以修改答案:B3.刀位点是________上的点.（）A:机床B:刀具C:工件D:夹具答案:B4.4机床开机之后，要首先返回________（）A:机床原点B:编程原点C:工件零点D:机床参考点答案:D5.数控机床的零点由________。

（）A:系统厂家设置B:机床厂家设置C:程序设置D:对刀操作设置答案:B6.数控机床上有一个机械原点，该点到机床坐标系零点在进给轴方向上的距离在机床出厂时设定，该点称为________。

数控加工编程与操作习题集一、选择题1、数控系统之所以能进行复杂的轮廓加工,就是因为它具有( C )。

A)位置检测功能 B)PLC功能C)插补功能D)自动控制2、数控编程人员在数控编程与加工时使用的坐标系就是( C )。

A)右手直角笛卡尔坐标系 B)机床坐标系 C)工件坐标系D)直角坐标系3、在编制加工中心的程序时应正确选择( D )的位置,要避免刀具交换时与工件或夹具产生干涉。

A)对刀点B)工件原点C)参考点 D)换刀点4、一般而言,增大工艺系统的( A )才能有效地降低振动强度。

A)刚度B)强度C)精度D)硬度5、( A )就是指机床上一个固定不变的极限点。

A)机床原点B)工件原点C)换刀点D)对刀点6、数控机床的旋转轴之一B轴就是绕( B )直线轴旋转的轴。

A)X轴B)Y轴C)Z轴D)W轴7、机床坐标系判定方法采用右手直角的笛卡尔坐标系。

增大工件与刀具距离的方向就是( B )。

A)负方向B)正方向C)任意方向D)条件不足不确定8、加工中心用刀具与数控铣床用刀具的区别( A )。

A)刀柄B)刀具材料C)刀具角度D)拉钉9、选择数控机床的精度等级应根据被加工工件( A )的要求来确定的。

A)关键部位加工精度B)一般精度C)长度D)外径10、下列哪项工作不属于数控编程的范畴( D )。

A)数值计算B)键入程序、制作介质C)确定进给速度与走刀路线D)对刀、设定刀具参数11、ISO标准规定增量尺寸方式的指令为( B )。

A) G90 B) G91 C) G92 D)G9312、沿刀具前进方向观察,刀具偏在工件轮廓的左边就是 B 指令,刀具偏在工件轮廓的右边就是( C ) 指令。

A) G40 B) G41 C) G4213、刀具长度正补偿就是( A) 指令,负补偿就是( B) 指令,取消补偿就是( C) 指令。

A) G43 B) G44 C) G4914、在铣削工件时,若铣刀的旋转方向与工件的进给方向相反称为( B )。

数控车床编程基础试题及答案（数控加工与编程技术）一、单选题1.下列描述R20整圆加工的程序段是( C )。

A.G02 X20 Y0 R20B.G03 X20 Y0 R20C.G03 I-20 J0 F500D.G03 X20 Y0 R-20二、多选题1.数控机床开机时，一般要进行回参考点操作，其目的是( B )。

A.建立局部坐标系B.建立机床坐标系C.建立相对坐标系D.建立工件坐标系2.对刀元件用于确定(C )之间所应具有的相互位置。

A.夹具与工件B.夹具与刀具C.机床与工件D.机床与夹具3.数控车床编程时，可以采用哪几种方式进行?(ABC )A.绝对坐标编程B.相对坐标编程C.混合编程D.并列编程4.固定循环功能包括：(AB)A.单一固定循环B.复合固定循环C.条件固定循环三、填空题1.MDI的中文全称是{手动数据输入} 。

四、判断题1.根据我国现行《数字控制机床坐标和运动方向的命名》国家标准，数控车床坐标系以工件径向为X轴、纵向(也就是主轴轴向)为Z轴，刀具远离工件方向为坐标轴正方向。

(对)2.数控车床螺纹切削中可通过编码器每转一周发出的同步(零点)脉冲实现自动认头 (对)3.螺纹切削时，起、终点坐标应可以不用考虑进刀引入距离δ1和退刀切出距离δ2 (错)4.如果是直端面，则K为0，这时指令中可省略不写 (对)5.端面车削固定循环主要用于轴类零件的直端面和锥端面的加工 (对)6.先选择刀具，在设计工艺路线 (错)7.数控机床的参考点是机床上的一个固定位置。

(对)8.在对刀之前，必先使数控车床进行“回零”操作 (对)9.在车削系统中，默认情况下X方向的值均为半径值 (错)10.通过设置刀具偏移的方法对刀。

在使用这个方法时不能使用G54～G59设置工件坐标系，G54～G59的各个参数均设为0。

(对)。

《数控机床编程与操作》试题库及答案一．是非题（一）职业道德1.1.1（√）安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品1.1.2（√）通常车间生产过程仅仅包含以下四个组成部分：基本生产过程、辅助生产过程、生产技术准备过程、生产服务过程。

1.1.3（√）车间生产作业的主要管理内容是统计、考核和分析。

1.1.4（√）车间日常工艺管理中首要任务是组织职工学习工艺文件，进行遵守工艺纪律的宣传教育，并例行工艺纪律的检查。

（二）基础知识1.2.1（×）当数控加工程序编制完成后即可进行正式加工。

1.2.2（×）数控机床是在普通机床的基础上将普通电气装置更换成CNC 控制装置。

1.2.3（√）圆弧插补中，对于整圆，其起点和终点相重合，用R 编程无法定义，所以只能用圆心坐标编程。

1.2.4（√）插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

1.2.5（×）数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

1.2.6（×）用数显技术改造后的机床就是数控机床。

1.2.7（√）G 代码可以分为模态G 代码和非模态G 代码。

1.2.8（×）G00、G01 指令都能使机床坐标轴准确到位，因此它们都是插补指令。

1.2.9（√）圆弧插补用半径编程时，当圆弧所对应的圆心角大于180时半径取负值。

1.2.10（×）不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

1.2.11（×）数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

1.2.12（√）在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

1.2.13（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

1.2.14（√）常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

1.2.15（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

数控机床操作与编程练习题与标准答案————————————————————————————————作者：————————————————————————————————日期：数控机床操作与编程练习题与答案一、填空题1．操作面板一般有、机床操作面板。

2．数字控制系统简称NC系统，计算机控制系统简称系统。

3．请写出下列常用缩写的英文全称：CNC4．RS232主要作用是用于程序的。

5．车床的刀具号T0101，前面两位数字表示________，后面两位数字表示刀具补偿号。

6．G49用来取消刀具________补偿。

7．G40用来取消刀具补偿。

8．在车床上表示X坐标值，通常采用________编程。

9．插补指令分顺时针G02和逆时针G03。

10．指令“G04 X-”中，X值的含意是时间，不是坐标。

11. 数控机床的Z轴一般与主轴轴线重合或平行, 正方向以刀具工件方向为准。

12．数控程序编制中，尺寸系统有绝对值编程，值编程和混合编程。

13、圆弧插补需要指定插补平面，用G17/G18/G19指令。

默认指令一般为，可不写。

14、切入点是刀具可以由此直接进入切削的刀具位置点。

一般要求刀具切削表面反向延长线或切入工件。

15、返回参考点有和自动返回参考点两种。

16、数控机床通电后，必须首先寻找机床参考点，即，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。

17．车床加工时，刀具的换刀点通常设置在工件的位置，以免和工件发生碰撞。

18、G代码中的指令，只在所在程序段中有效。

19、进给速度是刀具向工件进给的相对速度，有两种单位即和mm/r，可以分别用G98和G99指令来指定。

20、接通恒线速控制用G96指令，取消恒线速控制用指令。

21、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴。

22．FANUC系统内M98常被用来表示。

23、G92指令是通过程序来设定工件坐标系的，且只是设定加工坐标系，与当前的刀具位置有关，而任何动作。

《数控机床与编程》课程试卷1一、填空题（本题共30空，每小空1分，共30分）1、数控机床主要由机床本体、数控系统、驱动装置和辅助装置等四个部分组成。

2、数控机床按加工路线分类分为、和。

3、确定机床坐标轴时，一般是先确定Z ，再确定和。

4、对功能较强的数控装置，加工程序可分为和。

5、数控铣床中取消刀具长度补偿采用指令，取消刀具半径补偿采用指令或。

6、编程常用指令中绝对尺寸用指令，增量尺寸用指令。

7、G17、G18、G19三个指令分别为机床、、平面上的加工。

8、数控车床坐标系设定指令为，数控铣床坐标系设定指令为。

9、数控加工中心自动换刀装置的换刀过程由和两部分组成。

10、极坐标系指令采用，极坐标系指令取消采用。

11、数控线切割3B程序B x B y B J G Z中x、y代表坐标值，J代表计数长度，G代表计数方向，Z代表加工指令。

二、选择题（本题共15小题，每小题1分，共15分）1、数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用( )的原则编写程序。

A.刀具固定不动，工件移动B.铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件不动C.分析机床运动关系后再根据实际情况D.工件固定不动，刀具移动2、圆弧插补段程序中，若采用圆弧半径Ｒ编程时，从起始点到终点存在两条圆弧线段，当( )时，用―Ｒ表示圆弧半径。

A.0～180°B. 180°～360°C. 180°～270°D. 270°～360°3、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的（）。

A．起点坐标值B. 终点坐标值C. 圆心坐标相对于起点的值4、开环控制系统用于（）数控机床上。

A. 经济型B. 中、高档C. 精密5、用于机床开关指令的辅助功能的指令代码是（）。

A．F代码B. S 代码C. M代码6、“NC”的含义是（）。

数控机床操作与编程练习题与标准答案作者: 日期:数控机床操作与编程练习题与答案填空题1. ________________________ 操作面板一般有、机床操作面板。

2. 数字控制系统简称NC系统，计算机控制系统简称 _________ 系统。

3 .请写出下列常用缩写的英文全称：CNC _______4 . RS232主要作用是用于程序的。

5 .车床的刀具号T0101，前面两位数字表示___________ ，后面两位数字表示刀具补偿号。

6 . G49用来取消刀具 ________ 卜偿。

7 . G40用来取消刀具 ___ 补偿。

8 .在车床上表示X坐标值，通常采用__________ 编程。

9. ____ 插补指令分顺时针G02和逆时针G03。

10. 指令“ G04 X-"中，X值的含意是时间，不是坐标。

11. 数控机床的Z轴一般与主轴轴线重合或平行，正方向以刀具_工件方向为准。

12. __________________________________________ 数控程序编制中，尺寸系统有绝对值编程，值编程和混合编程。

13. 圆弧插补需要指定插补平面，用G17/G18/G19指令。

默认指令一般为 _，可不写。

14. 切入点是刀具可以由此直接进入切削的刀具位置点。

一般要求刀具切削表面反向延长线或_切入工件。

15. 返回参考点有_和自动返回参考点两种。

16. 数控机床通电后，必须首先寻找机床参考点，即 _，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。

17. 车床加工时，刀具的换刀点通常设置在工件的位置，以免和工件发生碰撞。

18、G代码中的_____ 指令，只在所在程序段中有效。

19、进给速度是刀具向工件进给的相对速度，有两种单位即_和mm/r,可以分别用G98和G99指令来指定。

20、接通恒线速控制用G96指令，取消恒线速控制用 _指令。

21、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴_。

数控机床与编程测试1__有答案⼀填空30分1．数控机床的坐标系采⽤（右⼿笛卡尔坐标系）来判定X、Y、Z的⽅向。

2．数控机床的两个坐标系包括（机床）坐标系和（⼯件）坐标系，其中编制程序时使⽤（⼯件坐标系）。

3．圆弧插补⽤半径⽅式编程时，当圆弧所对应的圆⼼⾓（⼤于）180°时半径取负值。

4．⼑具圆弧半径补偿功能包括（⼑具补偿建⽴）、（⼑补的实施）和（取消⼑具补偿）三个阶段。

5．G40是数控编程中的（⼑具补偿注销）指令。

6．G04 X3.0表⽰（暂停３ｓ）。

7．进给量的单位有（ｍｍ/ｒ）和（ｍｍ/ｍｉｎ）。

8．G32是（螺纹）加⼯。

9．G01X100.0Z200.0F0.15中的F0.15表⽰（进给量０.１５）。

10.数控车床加⼯椭圆，⼿⼯编程时⽤宏程序的⽅法令⽆数段⼩的（直线段）逼近椭圆轮廓线。

11.数控机床常见的主轴传动类型有（齿轮传动主轴）、（带传动主轴）、两个电机分别驱动主轴、调速电机直接驱动主轴四种形式。

12.在车螺纹时，利⽤（主轴编码器）来检测主轴的运动信号，实现进给运动的同步控制。

13.⾼速主轴系统的驱动多采⽤内装电动机式主轴，简称（电主轴）。

14.为了提⾼数控机床进给系统的快速响应性能和运动精度，必须减少运动部件的摩擦阻⼒，因此在中⼩型数控机床中，采⽤最普遍的（滚珠丝杠副）结构，为了减⼩其热变形，通常采⽤（预拉伸）的⽅法。

15.⾼速数控机床的布局形式中，为了提⾼机床的快速性，须降低运动部件的（质量）。

16. JCS-018A型加⼯中⼼上机械⼿的动作依次为旋转75°抓⼑、拔⼑、（交换主轴和⼑库上的⼑具位置）、（插⼑）、复位75°。

17.滑动导轨的常见截⾯形状有（矩形）、（三⾓形）、（眼尾形）、（圆柱形）。

18.数控机床的机床本体由（主传动系统）、（进给系统）、机床基础件、辅助功能装置、回转及分度定位装置、换⼑装置等部分组成。

19.数控车床空运⾏、图形显⽰功能常在（交验程序）情况下使⽤，在空运⾏下执⾏程序前要先（机床锁住）。

数控机床编程与操作试题库及答案4四、问答题1-1.什么是数控机床的数控加工程序?(零件加工的工作指令)1-2.轮廓加工机床之所以能加工出形状各异的零件轮廓，最主要的是因为有什么功能?(插补功能)1-3.为什么数控系统的联动轴数越多，则控制越复杂?(联动轴数要求的插补计算越多、指令输出也越多、位置控制要求的动作越复杂等。

) 1-4.数控机床与普通机床相比较，在哪些方面是基本相同的，最根本的不同是什么?(表面形成方法相同;实现自动化控制的原理和方法不同。

普通机床是人工过程，数控机床是自动化过程)1-5.数控机床由哪几个部分组成?(编程及程序载体、输入装置、CNC装置及强电控制装置、伺服驱动系统及位置检测装置、机床的机械部件。

) C装置对输入的加工程序进行运算处理的核心部分有哪三步?(逼近处理、插补运算、指令输出。

)1-7.什么样控制特点的系统称为点位控制系统?仅能实现刀具相对于工件从一点到另一点的精确定位运动;对轨迹不作控制要求;运动过程中不进行任何加工。

1-8.直线控制数控机床是否可以加工直线轮廓?(不可以，可以控制平行于坐标轴的直线)1-9.开环、闭环和半闭环系统，它们在结构形式、精度、成本和影响系统稳定因素方面，各有何特点?结构形式精度成本开环系统简单低低半闭环系统较复杂较高较高闭环系统复杂高高1-10.数控机床的输入装置有哪些?对应的数控程序介质有哪些?控制介质输入设备输入设备穿孔纸带纸带阅读机纸带穿孔机磁带磁带机或录音机磁盘磁盘驱动器FLASH无1-11.为什么数控机床加工的生产准备周期比普通机床加工生产准备周期短?(普通机床使用专用刀具、量具、而数控机床加工无须专用工艺装备，只须编程。

)1-12.数控机床最适用于哪些类型零件的加工?(复杂、高精、多种批量尤其是单件小批量。

)2-1.空间曲面加工是否一定要有三坐标联动?(不是，亦可用3轴控制2轴联动进行加工)2-2.数控机床坐标系各进给轴运动的正方向总是假定为怎样的方向?(假设工件不动，刀具远离工件的方向为正。

《数控机床与编程》课程试卷1一、填空题（本题共30空，每小空1分，共30分）1、数控机床主要由机床本体、数控系统、驱动装置和辅助装置等四个部分组成。

2、数控机床按加工路线分类分为、和。

3、确定机床坐标轴时，一般是先确定Z ，再确定和。

4、对功能较强的数控装置，加工程序可分为和。

5、数控铣床中取消刀具长度补偿采用指令，取消刀具半径补偿采用指令或。

6、编程常用指令中绝对尺寸用指令，增量尺寸用指令。

7、G17、G18、G19三个指令分别为机床、、平面上的加工。

8、数控车床坐标系设定指令为，数控铣床坐标系设定指令为。

9、数控加工中心自动换刀装置的换刀过程由和两部分组成。

10、极坐标系指令采用，极坐标系指令取消采用。

11、数控线切割3B程序B x B y B J G Z中x、y代表坐标值，J代表计数长度，G代表计数方向，Z代表加工指令。

二、选择题（本题共15小题，每小题1分，共15分）1、数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用( )的原则编写程序。

A.刀具固定不动，工件移动B.铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件不动C.分析机床运动关系后再根据实际情况D.工件固定不动，刀具移动2、圆弧插补段程序中，若采用圆弧半径Ｒ编程时，从起始点到终点存在两条圆弧线段，当( )时，用―Ｒ表示圆弧半径。

A.0～180°B. 180°～360°C. 180°～270°D. 270°～360°3、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的（）。

A．起点坐标值B. 终点坐标值C. 圆心坐标相对于起点的值4、开环控制系统用于（）数控机床上。

A. 经济型B. 中、高档C. 精密5、用于机床开关指令的辅助功能的指令代码是（）。

A．F代码B. S 代码C. M代码6、“NC”的含义是（）。
