管内穿线和槽盒内敷线检验批质量验收记录管内穿线和槽盒内敷线是施工中常见的电气安装工作，对于确保电气设备的正常运行和使用安全具有重要作用。
为了保证施工质量，需要进行管内穿线和槽盒内敷线的检验批质量验收记录。
以下是一份1200字以上的管内穿线和槽盒内敷线检验批质量验收记录：一、项目概况项目名称：XX工程项目地点：XXX施工单位：XXX监理单位：XXX质检单位：XXX施工日期：XXXX年XX月XX日二、验收内容1.管内穿线2.槽盒内敷线三、验收标准1.符合国家相关电气安全标准2.管内穿线要求整齐，线缆保护措施到位3.槽盒内敷线接头牢固可靠，线缆固定牢固四、验收要点1.规格型号验收：核对线缆规格型号是否符合设计要求。
2.线缆包装验收：检查线缆包装是否完整无损。
3.线缆外观验收：检查线缆外观是否平整，裸露部分是否完好，无挤压、打结、破损等情况。
4.绝缘层质量验收：检查绝缘层是否均匀，无明显鳞状剥落、裂痕等情况。
5.线芯颜色验收：确认线芯颜色标识是否正确。
6.线缆弯曲半径验收：计算线缆的弯曲半径是否符合要求。
7.穿线工艺验收：检查管道内穿线的工艺是否正确，是否有截面损坏、破坏电缆绝缘等情况。
8.线缆保护验收：检验线缆保护措施是否到位，如套管、路面隧道等。
9.接头质量验收：检查接头的质量，包括固定牢固、焊接质量、绝缘层是否完好等。
10.线缆固定验收：检验线缆固定是否牢固，无松动、脱落等情况。
五、验收结果1.管内穿线：检验合格2.槽盒内敷线：检验合格六、存在问题及整改措施1.存在问题：XXX整改措施：XXX2.存在问题：XXX整改措施：XXX七、验收结论经对管内穿线和槽盒内敷线进行质量验收，符合相关标准和要求，验收结果为合格。
八、质量保证书本质量验收记录作为本工程的质量保证书，具有法律效力。
九、检查人员签名施工单位（盖章）：__________________监理单位（盖章）：__________________质检单位（盖章）：__________________。
管内穿线及线槽布线施工方法管内穿线可在土建装修过程中穿插进行，各线路的导线必须严格按设计要求敷设。
1.1 操作流程选择导线穿带线扫管穿线及线槽布线导线接头线路绝缘摇测1.2 选择导线（1) 根据设计要求选择导线规格、型号，产品应有合格证及出厂检测报告。
（2) 相、零、地线的颜色加以区分，相线为黄、绿、红，黄绿双色为保护地线，淡蓝色为零线（中性线）。
1.3 穿带线并清扫管路：清除管路中的灰尘、泥水、杂物等。
1.4 放线与断线（1）放线：放线前根据设计施工图纸对导线的规格、型号进行核对。
（2）断线：接线盒、开关盒、插座盒、灯头盒内导线的预留长度为15cm；配电箱内导线的预留长度为配电箱体周长的1/2。
1.5 管内穿线穿线前检查管子端头加装的护口是否齐全。
穿线时应注意以下问题：同一交流回路的导线必须穿于同一管内；不同回路不同电压的导线不得穿在同一管内；穿入管内的导线不允许有接头、局部绝缘损坏及死弯；导线外径总截面不超过管内面积的40%。
1.6 线槽布线（1）在线槽内放线前应对线槽进行清扫，使槽内外保持清洁。
检查与线槽连接的管护口是否齐全；导线和保护地线的选择是否符合设计图的要求；管进入盒时内外根母是否锁紧，确认无误后再放线。
（2) 放线应从始端到末端，先干线，后支线，边放边整理，不得出现挤压背扣、扭结、损伤导线等现象。
导线按回路绑扎成束并适当固定，采用尼龙绑扎带，禁止采用金属导线进行绑扎。
（3）导线在线槽内不得有接头。
1.7 导线连接方法：吊顶内照明线路采用压线帽压接法。
开关、插座导线连接采用自缠绕方法。
线路检查及绝缘摇测：检查导线接头是否符合施工验收规范规定；绝缘摇测使用摇表摇测线路，照明回路使用500V (MΩ)，对相线、零、地线(PE)摇测的绝缘电阻值不低于0.5MΩ。
导管内穿线和槽盒内敷线安装工程技术交底全套一、材米樱求1导线的规格、型号必须符合设计要求，应有合格证、"CCC”认证标志和认证证书复印件。
2镀锌铁丝或钢丝，应顺直无背扣、扭接，具有相应的机械拉力。
3护口：应根据管径大小选择相应的规格。
4安全型压线帽：可根据导线截面和根数选择使用。
5套管：选用时应与导线、规格相配套。
6接线端子：应根据导线的根数和总截面选择相应的规格。
7焊锡：由锡、铅和睇等元素组合的低熔点(185℃〜260℃)合金。
焊锡制成条状或丝状。
8焊剂：能清除污物和抑制工件表面氧化物。
一般焊接应采用松香液,将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。
9辅助材料：橡胶(或粘塑料)绝缘带、黑胶布、滑石粉、布条等。
二、主要机具1克丝钳、尖嘴钳、剥线钳、压接钳、一字改推、十字改锥、电工刀。
2放线架、放线车、高凳。
3电炉、锡锅、锡斗、锡勺、电烙铁、电阻焊机。
4万用表、兆欧表。
三、作业条件管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。
四、操作主艺（一）工艺流程：选择导线一穿带线一扫管一放线及断线一导线与带线的绑扎一带护口-穿线-导线接头一接头包扎一检查绝缘摇测（二）选择导线：1应根据设计图要求选择导线。
2相线、零线及保护地线的颜色应加以区分，用黄绿双颜色的导线做保护地线，淡蓝色为工作零线，红、黄、绿色为相线，开关回火线宜使用白色。
（三）穿带线:1穿带线的同时，也检查了管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。
2穿带线的方法：(1)带线一般均采用①1∙2~2Qmm的铁丝或钢丝。
先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，管路的两端均应留用Ioo~150mm的余量。
(2)在管路较长或管路较多时，可以在敷设管路的同时将带线穿好。
(3)穿带线受阻时，应用两根铁丝分别在两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
(四)清扫管路：1清扫管路的目的是清除管路中的灰尘、泥水等杂物。
管内穿线和槽盒内敷线分项工程检验批质量检验说明
1、检验批容量填写:（检验批划分的界区，依据庭院大小、投运时间先后、功能区块划分，检验批容量为该检验批所代表的批量(按本规范28.0.1第二款填写）
2、最小/实际检查数量栏中,实际检查数量：（≥统一标准表3.0.9）,最小数量填写：（统一标准表
3.0.9）。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
4、分项工程检验批的验收记录应使用检验批空白表格用不易褪色笔填写原始记录，并符合《房屋建筑和市政基础设施工程工程档案资料管理规范》DGJ32/TJ143-2012的规定。
5、施工依据应填写施工操作规程、工法、工艺标准、企业操作标准等，不应填写验收标准（规范）。
导管内穿线和槽盒内敷线安装工程施工方案一、材料要求1 导线的规格、型号必须符合设计要求，应有合格证、“ccc"认证标志和认证证书复印件。
2 镀锌铁丝或钢丝，应顺直无背扣、扭接，具有相应的机械拉力。
3 护口：应根据管径大小选择相应的规格。
4 安全型压线帽：可根据导线截面和根数选择使用。
5 套管：选用时应与导线、规格相配套。
6 接线端子：应根据导线的根数和总截面选择相应的规格。
7 焊锡：由锡、铅和锑等元素组合的低熔点（185℃～260℃）合金。
焊锡制成条状或丝状。
8 焊剂：能清除污物和抑制工件表面氧化物。
一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。
9 辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。
二、主要机具1 克丝钳、尖嘴钳、剥线钳、压接钳、一字改锥、十字改锥、电工刀。
2 放线架、放线车、高凳。
3 电炉、锡锅、锡斗、锡勺、电烙铁、电阻焊机。
4 万用表、兆欧表。
三、作业条件管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。
四、操作主艺(一)工艺流程：选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头→接头包扎→检查绝缘摇测(二)选择导线：1 应根据设计图要求选择导线。
2 相线、零线及保护地线的颜色应加以区分，用黄绿双颜色的导线做保护地线，淡蓝色为工作零线，红、黄、绿色为相线，开关回火线宜使用白色。
(三)穿带线：1 穿带线的同时，也检查了管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。
2 穿带线的方法：（1)带线一般均采用Φ1.2～2.Omm的铁丝或钢丝。
先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，管路的两端均应留用100~150mm的余量。
（2）在管路较长或管路较多时，可以在敷设管路的同时将带线穿好。
（3）穿带线受阻时，应用两根铁丝分别在两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
导管内穿线和槽盒内敷线安装施工技术交底(八)导线连接：1 导线连接应具备的条件：（1）导线接头不能增加电阻值。
（2）受力导线不能降低原机械强度。
（3）不能降低原绝缘强度。
为了满足上述要求，在导线做电气连接时，必须削去绝缘层，除掉氧化膜，再进行连接、施焊、包缠绝缘。
2 剥削绝缘使用工具及方法：（1）使用工具：由于各种导线截面、绝缘层薄厚程度、分层多少都不同，因此使用剥削的工具也不同，常用工具有电工刀和剥削钳，可进行削、勒及剥削绝缘层。
（2）剥削绝缘方法：①单层剥法：一般4mm以下的单层导线使用剥削钳，使用电工刀时，不允许用刀在导线周围转圈切割绝缘层的方法。
②分段剥法：一般适用于多层绝缘导线剥削，如编织橡皮绝缘导线，用电工刀先剥去外层编织层，并留有约12mm的绝缘台，线芯长度随接线方法和要求的机械强度而定（下图）。
③斜削法：用电工刀以45°角倾斜切又绝缘层，当切近线芯对就达停止用力，接着应使刀面的倾斜角度改为15°左右，沿着线芯表面向前头端部推出，然后把残存的绝缘层剥离线芯，用刀口插入背部以45°角削断（下图）。
3 铜导线在接线盒内的连接：（1）单芯线并接头：导线绝缘台并齐合拢。
在距绝缘台约12～15mm处用其中一根线芯在其连接端缠绕5～7圈后剪断，把余头并齐折回压在缠绕线上进行涮锡处理（下图）。
（2）不同直径导线接头：如果是独根（导线截面小于2.5mm)或多芯软线时，则应先进行涮锡处理。
再将细线在粗线上距离绝缘层15mm处交叉，并将线端部向粗导线（独根）端缠绕5～7圈，将粗导线端折回压在细线上（上图b）。
最后再做涮锡处理。
4 安全型压线帽：铜导线压线帽分为黄、白、红三种颜色，分别适用于1.0 mm2、1.5 mm2、2.5 mm2、4 mm2的2~4条导线的连接。
操作方法是：将导线绝缘层剥去。
导管内穿线和槽盒内敷线安装工程施工方案编制人：审批人：年月日一、材料要求1 导线的规格、型号必须符合设计要求，应有合格证、“ccc"认证标志和认证证书复印件。
2 镀锌铁丝或钢丝，应顺直无背扣、扭接，具有相应的机械拉力。
3 护口：应根据管径大小选择相应的规格。
4 安全型压线帽：可根据导线截面和根数选择使用。
5 套管：选用时应与导线、规格相配套。
6 接线端子：应根据导线的根数和总截面选择相应的规格。
7 焊锡：由锡、铅和锑等元素组合的低熔点（185℃～260℃）合金。
焊锡制成条状或丝状。
8 焊剂：能清除污物和抑制工件表面氧化物。
一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。
9 辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。
二、主要机具1 克丝钳、尖嘴钳、剥线钳、压接钳、一字改锥、十字改锥、电工刀。
2 放线架、放线车、高凳。
3 电炉、锡锅、锡斗、锡勺、电烙铁、电阻焊机。
4 万用表、兆欧表。
三、作业条件管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。
四、操作主艺(一)工艺流程：选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头→接头包扎→检查绝缘摇测(二)选择导线：1 应根据设计图要求选择导线。
2 相线、零线及保护地线的颜色应加以区分，用黄绿双颜色的导线做保护地线，淡蓝色为工作零线，红、黄、绿色为相线，开关回火线宜使用白色。
(三)穿带线：1 穿带线的同时，也检查了管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。
2 穿带线的方法：（1)带线一般均采用Φ1.2～2.Omm的铁丝或钢丝。
先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，管路的两端均应留用100~150mm的余量。
（2）在管路较长或管路较多时，可以在敷设管路的同时将带线穿好。
（3）穿带线受阻时，应用两根铁丝分别在两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
电线、电缆穿管和线槽敷线和槽板配线质量管控要点1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。
2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。
3、爆炸危险环境照明线路的电线和电缆额定电压不得低于750V，且电线必须穿于钢导管内。
4、电线、电缆穿管前，应清除管内杂物和积水。
管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。
5、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线应为：A相为黄色、B相为绿色、C相为红色。
从供电局设置的熔断器出引线起到电表箱、配电箱（住宅分配电箱）及各回路配线，均应按规范要求分色；管内导线包括绝缘层在内的总截面积不应大于管子内孔截面积的40%。
线槽内的导线总截面积（包括绝缘层）不应大于线槽截面积的60%。
各种强、弱电导线都严禁在吊平顶内裸露。
PE线截面积设计无规定时，相线截面在16mm2及以下，PE线与相线截面积相同，相线截面在16～35mm2时，PE线应为16mm2，相线截面大于35mm2，则PE线为相线截面的1/2。
6、线槽敷线应符合下列规定：1）电线在线槽内应有一定余量，不得有接头。
电线按回路编号分段绑扎，绑扎点间距不应大于2m。
2）同一回路的相线和零线，敷设于同一金属线槽内。
3）同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。
7、槽板内电线无接头，电线连接设在器具处；槽板与各种器具连接时，电线应留有余量，器具底座应压住槽板端部。
8、槽板敷设应紧贴建筑物表面，且横平竖直、固定可靠，严禁用木楔固定；木槽板应经阻燃处理，塑料槽板表面应有阻燃标识。
9、木槽板无劈裂，塑料槽板无扭曲变形。
槽板底板固定点间距应小于500mm；槽板盖板固定点间距应小于300mm；底板距终端50mm 和盖板距终端30mm处应固定。

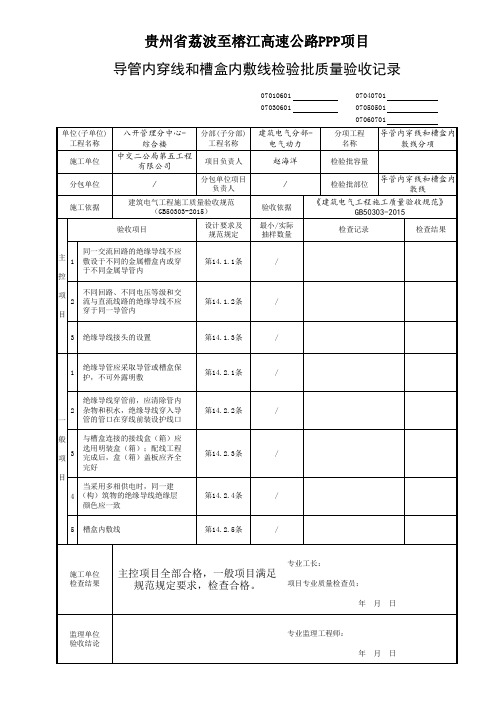

导管内穿线和槽盒内敷线检验批质量验收记录导管内穿线和槽盒内敷线是建筑、电气等工程中常见的施工工作，为了保证施工质量，需要进行质量验收。
下面是导管内穿线和槽盒内敷线检验批质量验收记录的最新版，包括文档的标题、目的、范围、检查项目、检查方法、记录和报告要求等内容。
1.标题：2.目的：确保导管内穿线和槽盒内敷线工程质量符合相关标准和要求。
3.范围：本次质量验收适用于所有导管内穿线和槽盒内敷线的施工工序。
4.检查项目：4.1导管内穿线4.2槽盒内敷线5.检查方法：5.1现场检查5.2抽样检验5.3实测实量6.记录和报告要求：6.1记录环节6.1.1记录人员应当对导管内穿线和槽盒内敷线进行细致的检查，并记录下检查结果。
6.1.2记录内容应包括：施工单位名称、施工日期、检查项目、检查结果、问题描述等。
6.1.3记录人员应当及时汇总检查结果，并准备检验批质量验收报告。
6.2报告环节6.2.1检验批质量验收报告应由专业人员编写，内容应真实、准确、完整。
6.2.2报告内容应包括：施工单位概况、施工工序、质量验收内容、发现的问题及处理措施、合格数量和不合格数量统计、质量验收的评价意见等。
6.2.3技术负责人应对检验批质量验收报告进行审核，并签署意见。
7.1报告审核应由项目技术负责人负责。
7.2审核内容应包括：报告中的各项内容是否真实准确；问题描述和处理措施是否合理；评价意见是否明确等。
8.问题整改：8.1对于不合格的导管内穿线和槽盒内敷线，应及时通知施工单位进行整改。
8.2整改内容应包括：对问题的具体描述、整改的具体措施及负责人、整改的时间要求、整改后的复检等。
9.质量验收评价：9.1根据导管内穿线和槽盒内敷线的质量验收情况，对施工单位的工作进行评价。
9.2评价应包括：施工单位的工作态度、技术水平、工作质量以及与业主、监理单位的沟通等。
10.附件：以上便是导管内穿线和槽盒内敷线检验批质量验收记录的最新版，1500字以上的文档。
