辽宁蒲石河抽水蓄能电站工程简介

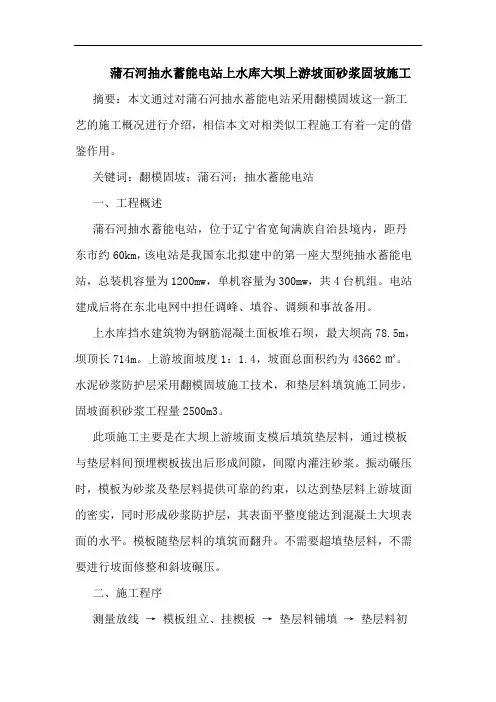

蒲石河抽水蓄能电站上水库大坝上游坡面砂浆固坡施工摘要：本文通过对蒲石河抽水蓄能电站采用翻模固坡这一新工艺的施工概况进行介绍，相信本文对相类似工程施工有着一定的借鉴作用。

关键词：翻模固坡；蒲石河；抽水蓄能电站一、工程概述蒲石河抽水蓄能电站，位于辽宁省宽甸满族自治县境内，距丹东市约60km，该电站是我国东北拟建中的第一座大型纯抽水蓄能电站，总装机容量为1200mw，单机容量为300mw，共4台机组。

电站建成后将在东北电网中担任调峰、填谷、调频和事故备用。

上水库挡水建筑物为钢筋混凝土面板堆石坝，最大坝高78.5m，坝顶长714m。

上游坡面坡度1：1.4，坡面总面积约为43662㎡。

水泥砂浆防护层采用翻模固坡施工技术，和垫层料填筑施工同步，固坡面积砂浆工程量2500m3。

此项施工主要是在大坝上游坡面支模后填筑垫层料，通过模板与垫层料间预埋楔板拔出后形成间隙，间隙内灌注砂浆。

振动碾压时，模板为砂浆及垫层料提供可靠的约束，以达到垫层料上游坡面的密实，同时形成砂浆防护层，其表面平整度能达到混凝土大坝表面的水平。

模板随垫层料的填筑而翻升。

不需要超填垫层料，不需要进行坡面修整和斜坡碾压。

二、施工程序测量放线→模板组立、挂楔板→垫层料铺填→垫层料初碾→拔楔板砂浆浇灌→垫层料终碾→拆除下层模板、翻至上层三、施工方法1、测量放线：在左趾板上游边坡（坝0+480处）上设立观测墩，可通视整个坝体上游面。

在下层已碾压完成的垫层料中预埋锚筋，在锚筋上放出模板组立的控制点。

沿坝轴线方向按200m分为一个水泥砂浆固坡施工面，高峰期可4个施工面流水作业；2、模板组立、挂楔板：采用特制钢模板(0.68m×1.26m)现场拼装成形，每层垫层料和固坡砂浆施工结束后将下层模板翻至上层。

模板安装前进行测量放点，按控制点位挂线支模。

相邻模板间用“u”形卡连接固定。

模板拉筋与锚固在下层垫层料内的锚筋焊接。

用拉筋螺栓和模板上部的微调螺栓调整模板位置，保证安装精度。

蒲石河抽水蓄能电站工程设计郑光伟;张泽明;王广福;崔金铁【摘要】The 1 200 MW-Pushihe Pumped-storage Power Station undertakes the functions of hump modulation, frequency regulation and emergency reserve of the power grid of Northeast China and Liaoning Province. In the design of upper reservoir CFRD, the mix proportion for CjgFmWig concrete which can compensate the shrinkage cracks is proposed, and the completed concrete plinth and slab has no harmful cracks so far. The hollow anchor block pre-stressed piers with a better stress state are adopted for the installation of spillway radial gates in lower reservoir, the tri-arm structure improves effectively the dynamic characteristics of gates and the patented ice melting equipment is used in a gate to guarantee the safe discharge operation. The lower reservoir will lower water level in flood season to reduce reservoir sedimentation. The design of water conveyance system is optimized, and the underground powerhouse and mechanical and electrical engineering are also specially designed and improved.%蒲石河抽水蓄能电站总装机容量1200MW,承担东北电网和辽宁省网的调峰、填谷、调频和事故备用.上水库混凝土面板堆石坝设计中提出了具有可补偿收缩防裂性能并且满足C30F30W30.要求的混凝土科学配比,按此配比修建的趾板、面板至今没有发现有害的裂缝.下水库泄洪排沙闸采用了应力状态较好的空腔锚块式预应力闸墩;三支臂型闸门结构,有效改善了弧门的动力特性;中孔弧门采用“一种保障露顶式闸门冬季正常运行的融冰设备”的专利技术,确保冬季闸门运行安全;采取洪水期降低水位运行的运行方式,减少水库泥沙淤积.对输水系统进行了设计优化,地下厂房系统、机电工程设计也进行了特别的设计和改进.【期刊名称】《水力发电》【年(卷),期】2012(038)005【总页数】5页(P16-20)【关键词】工程;设计;蒲石河抽水蓄能电站【作者】郑光伟;张泽明;王广福;崔金铁【作者单位】中水东北勘测设计研究有限责任公司,吉林长春130021;辽宁蒲石河抽水蓄能有限公司,辽宁丹东118216;中水东北勘测设计研究有限责任公司,吉林长春130021;中水东北勘测设计研究有限责任公司,吉林长春130021【正文语种】中文【中图分类】TV222;TV743(231)1 电站概况蒲石河抽水蓄能电站位于辽宁省宽甸满族自治县境内，距丹东市约60 km；是东北电网建设的第一座大型纯抽水蓄能电站，总装机容量1 200 MW，安装4台单机容量为300 MW可逆式水泵水轮发电机组；承担东北电网和辽宁省网的调峰、填谷、调频和事故备用；电站年平均发电量18.6亿kW·h，年平均抽水电量24.09亿kW·h，综合效率77.2%；电站以一回500 kV出线接入丹东变电所，线路全长约58 km。

蒲石河抽水蓄能电站枢纽布置简介王广福1郑光伟1张泽明2张东2马龙彪2（1.中水东北勘测设计研究有限责任公司 2.辽宁蒲石河抽水蓄能有限公司）[摘 要]介绍蒲石河抽水蓄能电站枢纽布置情况。

1.工程概况及自然条件（1）工程概况辽宁蒲石河抽水蓄能电站位于辽宁省宽甸满族自治县境内，距丹东市约60km，该电站是我国东北地区第一座大型纯抽水蓄能电站。

电站安装4台300MW机组，总装机容量1200MW，年平均发电量18.6亿kW.h，年平均抽水电量24.09亿kW.h，为日调节的抽水蓄能电站。

它以一回500kV出线接至五龙背500kV变电所，将在东北电网中担任调峰、填谷、调频和事故备用。

电站工程枢纽建筑物主要由下水库及水库泄洪排沙闸坝，上水库及上水库钢筋混凝土面板堆石坝、上、下水库进水口、地下厂房洞室系统、地下输水洞室系统及500kv地面开关站等地面附属建筑物组成。

（2）站址自然条件电站下水库位于中朝界河鸭绿江右岸支流蒲石河干流下游，坝址在鼓楼子乡王家街村。

上水库位于长甸镇东洋河村泉眼沟沟首，在泉眼沟沟口筑坝成库。

上、下水库间直线平面距离约为2.5km，上下库坝址处库底高差约280m，筑坝形成水库后额定水头308m，最大发电净水头327.5m，水泵最大动扬程333.9m，最小动扬程296.9m.下水库站址区年平均降水量1134.6mm，多年平均径流量76.2万m3。

百年一遇洪水为8250m3，千年一遇洪水为12400m3。

站址多年平均气温 6.6℃。

上水库坝止以上集水面积仅1.12km2,无径流来源。

电站枢纽所在区域的地层岩性主要为：下元古界辽河变质岩系，早元古代混合花岗岩和混合岩、后期有元古代和晚侏罗世侵入岩及岩脉，上覆新生界第四系松散堆积层等。

站址区地质构造较为简单，深部构造较平稳，稳定性较好，为相对稳定地块。

工程区地震基本烈度为ⅵ度。

2．上水库上水库为钢筋混凝土面板堆石坝，坝顶长714m，最大坝高78.5m，上游坡比1∶1.4，下游坡比1∶1.5。

1.水电站概况蒲石河抽水蓄能电站位于辽宁省宽甸满族自治县境内，距丹东市约６０ｋｍ，是我国东北拟建中的第一座大型抽水蓄能电站，该电站枢纽由下水库泄洪排沙闸坝，上水库及上水库粘土心墙堆石坝、上下水库进出水口、地下厂房洞室系统、地下输水洞室系统及地面开关站等地面附属建筑物组成2.监测设计布置依据《土石坝安全监测技术规范》（ＳＬ６０－９４），《混凝土坝安全监测技术规范》（ＤＬ／Ｔ５１７８－２００３）等规范，进行了粘土心墙堆石坝的安全监测设计。

大坝安全监测主要包括变形监测、渗流监测、应力（压力）等监测。

２．１变形监测变形监测是重要的监测项目，监测大坝外部和内部的竖向和水平位移判断大坝可能出现问题的部位和原因。

２．１．１外部变形观测由于水库汛期库水位较高，库水位变化频繁，外部变形监测极为重要，心墙前堆石体未设内部位移监测项目，因此，上游坡面的外部变形监测尤为重要。

２．１．１．１精密边角网建立根据下水库大坝及下进出口边坡的布置情况，在库区周围的山体上及下游平缓地区共设置七个边角网点，用于监测水库坝体坝体上游面及下进出水口边坡表面的垂直、水平位移及坝体下游面的表面水平位移。

边角网为专用二等控制网，网中最弱点的点位中误差＜±２．５ｍｍ２．１．１．２水准网的建立水准网有一组水准基准点（３个标石）和５个水准工作基点组成。

水准基准点有一个点设在坝体左岸的公路上，另外２个点设在右库岸的公路边。

水准工作基点作为坝体下游面垂直位移监测的起测基点，其高程和垂直位移测点的高程基本一致。

设在坝体一边的山体上。

２．１．２堆石体表面变形监测在坝体上游坡面下常蓄水位上下各设一条纵向测线，高程分别为８０．００ｍ，７０．００ｍ，在坝顶上游侧防浪墙位置设一条纵向测线，其坝体下游坡面设３条纵向测线，高程分别为８２．００ｍ、６８．００ｍ、５６．００ｍ。

每条测线每隔５０ｍ左右设一组垂直、水平位移兼测点，共设置３８组垂直、水平位移监测点。

坝体防浪墙位置及坝体下游坡面的垂直位移监测，采用水准测量法，工作基点由水准基准点用二等水准测量，测点高程由工作基点用三等水准测量；坝体上游坡面的垂直位移监测采用三角高程法，直接由边角控制网点进行监测，测量精度应达到三等水准的要求。

蒲石河抽水蓄能电站全面投产
佚名
【期刊名称】《四川水力发电》
【年(卷),期】2012(31)6
【摘要】近日，东北首座大型抽水蓄能电站蒲石河抽水蓄能电站2号、1号机组启动验收委员会第二次会议在丹东召开。

经过验收，委员会同意这两台机组投入商业运行，标志蒲石河电站4台机组全面投产商运。

蒲石河电站位于辽宁省宽甸满族自治县境内的鸭绿江支流蒲石河下游河段，距丹东市约60公里。

【总页数】1页(P151-151)
【关键词】蒲石河抽水蓄能电站;投产;大型抽水蓄能电站;宽甸满族自治县;机组启动;商业运行;下游河段;委员会
【正文语种】中文
【中图分类】TV554.14
【相关文献】
1.蒲石河抽水蓄能电站下水库回蓄方案拟定与分析 [J], 魏樱;陈俊;匡啟兵;孙庆财
2.蒲石河抽水蓄能电站水库冰情研究 [J], 赵海镜; 刘书宝; 张艳红
3.抽水蓄能电站地下厂房送排风测试对比研究
——以蒲石河和西龙池电站为例 [J], 张东;刘春青;耿江博;张志超;田逸群
4.蒲石河抽水蓄能电站渣场边坡植物加固措施与评价 [J], 张霄
5.东北首座大型抽水蓄能电站——蒲石河电站四台机组全部发电 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
