中考化学专题：坐标图像题

专题09 坐标图像题目录一、热点题型归纳【题型一】溶液pH的变化图象【题型二】化学反应过程中的变化图象【题型三】溶解度曲线题二、最新模考题组练【题型一】溶液pH的变化图象【典例分析】【2022河北中考】向含有酚酞的氢氧化钠溶液中慢慢滴入稀硫酸，该过程中溶液的变化如图所示。

下列分析正确的是（）A. 点时的溶液一定呈红色B. 点时的溶液能与纯碱发生反应C. 过程中溶液的碱性逐渐增强D. 过程中生成的硫酸钠不断增加【提分秘籍】1.酸碱稀释过程中溶液pH的变化图像(1)酸性溶液稀释:溶液pH由小于7逐渐增大，但溶液始终显酸性，溶液pH只能接近7，而不能等于或大于7。

如图1所示。

(2)碱性溶液稀释:溶液H由大干7诼渐减小，但溶液始终显碱性，溶液H只能接近7而不能等干或小干7。

如图2所示。

2中和反应过程中溶液pH的变化图像(3)向酸溶液中加入碱溶液:起点时，pH<7，随着碱溶液的加入，pH逐渐增大;当二者恰好完全反应时，pH=7;再继续加入碱溶液，溶液显碱性，pH>7。

如图3所示。

(4)向碱溶液中加入酸溶液:起点时，pH>7，随着酸溶液的加入，pH逐渐减小;当二者恰好完全反应时，pH=7;再继续加入酸溶液，溶液显酸性，pH<7。

如图4所示。

【变式演练】1.【2023山东德州一模】向某稀盐酸中逐渐加入试剂X后溶液的pH变化如图。

试剂X可能是下列物质中的( )A. H2OB. H2SO4C. NaOHD. CaCO32.【2023湖南益阳一模】某校化学兴趣小组探究稀盐酸和氢氧化钠溶液的反应过程，测得烧杯中溶液的pH 随滴加液体体积变化的曲线如图所示。

下列说法错误的是A. 向图中a 点所示溶液中滴加紫色石蕊溶液，溶液变蓝B. 图中b 点处氢氧化钠和盐酸恰好完全反应C. 图中c 点所示溶液中，溶质为NaOH 和NaClD. 该实验是将氢氧化钠溶液逐滴滴入到盛有稀盐酸的烧杯中【题型二】化学反应过程中的变化图象【典例分析】【2022广西贺州中考】下列图像不能正确反映其对应变化关系的是（）A. 图①用等质量、等浓度的过氧化氢溶液在有无MnO2条件下制氧气B. 图②将一定量的浓硫酸加入适量水中C. 图③用一氧化碳气体还原一定质量的氧化铁粉末D. 图④向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液【提分秘籍】1.反应物的质量变化图像:贿着反应的进行，反应物的质量逐渐减小、若反应物有剩余，则如客的所示:若反应物完全反应，则如图6所示。

专题11 坐标曲线图图像题是中考化学中必考点，常以PH 曲线、金属与酸的反应、溶液、质量守恒定律、催化剂、酸碱中和反应等形式出现。

解题技巧:做到“五看一看坐标(横、纵坐标的含义)二看起点 (图像的起点)三看拐点(图像的拐点及终点)四点比例 (看图像中横纵坐标的比例关系)五看特征(看图像的走向，如上升还是下降等)一般认为每一折点代表一个反应的开始或结束 专题训练一．选择题（共15小题）1．（2022秋•亭湖区）某校兴趣小组利用数字化传感器探究稀盐酸和氢氧化钠溶液的反应过程，测得烧杯中溶液的pH 随滴加液体体积变化的曲线如图所示。

下列说法不正确的是（ ）A ．向图中c 点所示溶液中滴加无色酚酞，溶液变红色B ．该实验是将氢氧化钠溶液逐滴滴入到盛有盐酸的烧杯中C ．图中a 点所示溶液中，含有的溶质是NaCl 和NaOHD ．由a 点到b 点的pH 变化过程证明酸和碱发生了中和反应【答案】C【解析】A 、c 点所示溶液的pH 大于7，显碱性，向图中c 点所示溶液中滴加无色酚酞，溶液变红色，故选项说法正确。

B 、图象中pH 的变化是从小于7逐渐增大到大于7，可知原溶液显酸性，然后不断的加入碱性溶液，使沉淀的质量 0 二氧化碳的质量pH增大，说明是把氢氧化钠溶液滴加到稀盐酸中，故选项说法正确。

C、a点溶液的pH小于7，说明稀盐酸过量，所得溶液中的溶质为HCl和NaCl，故选项说法错误。

D、由a点到b点的过程中，pH逐渐变大，溶液酸性逐渐变弱，至等于7，溶液显中性，可证明酸和碱发生了中和反应，故选项说法正确。

综上所述：选择C。

2．（2022秋•曲阜市）兴趣小组利用手持技术证明二氧化碳能与氢氧化钠发生化学反应，兴趣小组设计了“图1”的装置，加入25mL的氢氧化钠溶液，并开启pH传感器，测得的相关数据如“图2”，下面说法错误的是（）A．pH的不断减少说明了CO2和NaOH的反应会放出热量B．pH的不断减少说明溶液中OH﹣也在不断的减少C．整个过程中，溶液的碱性总体在减小D．在实验过程中，图1中的圆底烧瓶内压强也会减小【答案】A【解析】A、pH的不断减小，说明了CO2和NaOH的反应，是因为氢氧化钠和二氧化碳反应生成碳酸钠和水，碱性变弱，与放出热量无关，故选项说法错误。

专题15 坐标图像题1．（2020·黑龙江大庆·中考真题）如图所示的图象能正确反映对应变化关系的是（）A．向一定浓度的NaOH溶液中加水稀释B．FeCl3催化H2O2溶液的分解C．向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量D．等质量的铁、锌分别与等质量分数的足量稀硫酸反应【答案】C【解析】A、稀释氢氧化钠溶液时，碱性减弱，pH减小，但是不能减小到7，更不能小于7，该选项对应关系不正确；B、过程中氯化铁是催化剂，反应前后质量和化学性质都不变，随着反应进行，溶液质量减小，氯化铁质量分数增大，该选项对应关系不正确；C、向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量，过程中氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，该选项对应关系正确；D、铁、锌和稀硫酸反应的化学方程式及其质量关系：2442 Fe+H SO=FeSO+H 562↑2442Zn+H SO=ZnSO+H652↑由以上质量关系可知，56份的铁置换出2份的氢气，65份的锌置换出2份的氢气，故随着反应的进行，溶液的质量不断增大，待完全反应后，溶液质量不再变化，该选项对应关系不正确。

故选：C。

2．（2020·黑龙江龙东·中考真题）下面四个图像的变化趋势，分别对应四种操作过程，其中正确的是（）A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体B．向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液C．用等质量的双氧水制取氧气D．氢氧化钠溶液加足量的水稀释【答案】B【解析】A 、某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体，硝酸钾继续溶解至饱和，过程中溶液的溶质质量分数增大，至饱和溶液的溶质质量分数不再改变，与图象不一致；故A 不正确；B 、向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液，氢氧化钠先和盐酸反应生成氯化钠和水，至盐酸完全反应后，氯化铁和氢氧化钠反应生成氢氧化铁和氯化钠，开始生成氢氧化铁沉淀，直至氯化铁完全反应后，沉淀质量不再增加，故B 正确；C 、用相等质量的双氧水来制取氧气时，有催化剂时放出氧气速度比不加催化剂快，但最终产生氧气的质量是相同的，故C 不正确；D 、氢氧化钠溶液中加足量的水稀释，随着不断加水稀释溶液的碱性越来越弱，但应仍为碱性，不可能成为酸性，与图象不符，故D 不正确。

化学专项2015--坐标图像题(学生版)- 2 -化学专项——坐标图像题【方法指导】解决此类问题须注意:一看横纵坐标的含义，二看图像的起点，三看拐点及终点，四看图像中横纵坐标的比例关系，五看图像的走向。

然后把图像表示的意义与化学知识有效地结合起来，找出图与相关化学知识的具体关系即可。

一、金属与酸反应类型1．用相同质量的镁、铝、锌，分别跟足量的相同浓度的盐酸反应，反应情况用下列图线表示，纵坐标是氢气的质量，横坐标是反应时间，其中图线正确的是( )2．过量的Mg 、Zn 、Fe 三种金属分别与等质量等浓度的稀硫酸反应，放出H 2的质量w 与时间t 的关系曲线正确的是( )3．将质量相等的A 、B 、C 三种金属，同时分别放入三份溶质质量分数相同且足量的稀盐酸中，反应生成的H 2的质量与反应时间的关系如图所示。

(已知：A 、B 、C 在生成物中均为+2价)根据图中所提供的信息，得出的结论正确的是 ( ) A ．放出H 2的质量是A>B>C B ．金属活动性顺序是A>B>C C ．反应速率最大的是A D ．相对原子质量是C>B>A 二、溶液酸碱度的变化1．将一定浓度的硫酸加水稀释，下列图像可能符合的是（m 为加水的质量）( )- 3 -2．下图能表示18.25g 质量分数为2%的盐酸与20g 质量分数为2%氢氧化钠溶液反应的是( )三、反应速率与时间的关系1．有质量相等的两份氯酸钾，只向其中一份加入少量二氧化锰，同时放在两只试管内加热。

下列有关放出氧的质量（g ）与反应时间（t ）的关系图象（图中a 是纯氯酸钾的曲线，b 是混有二氧化锰的曲线）中正确的是( )A ．B ．C ．D ．四、质量守恒定律型1.红磷在密闭容器（含有空气）内燃烧，容器内有关的量随时间变化的图象正确的是( )A B C D五、与溶液相关的曲线1．农业上常用饱和的食盐水选种。

在室温保持不变的情况下，饱和食盐水露置在空气中一段时间后，有少量固体析出。

挑战中考化学压轴之秘籍专题06 坐标图像题（5大类型）【典例分析】【典例1】（2022•黔西南州）化学学习小组用某盐酸和烧碱探究中和反应的pH 变化。

实验时将一定量的盐酸溶液注入锥形瓶中，再逐滴加入烧碱溶液，边滴边振荡，通过传感器测定并绘出pH变化如图。

下列分析错误的是（）A．a点到b点，锥形瓶中溶液温度逐渐升高B．取a点溶液滴加石蕊溶液，溶液变为红色C．取b点溶液加入小苏打固体，有气泡产生D．c点溶液中含有的溶质是NaCl和NaOH【典例2】（2022•枣庄）下列图像能正确反映其对应关系的是（）A．电解水B．向NaOH溶液中不断加水C．向CaCl2溶液中滴加Na2CO3溶液至过量D．向等质量的镁粉和铁粉中分别逐滴加入同浓度的稀硫酸至过量【典例3】（2022•黑龙江）下列图像能正确表示对应关系的是（）A．向氢氧化钠溶液中加水B．向一定量的HCl与Na2SO4混合溶液中不断加Ba （OH）2溶液C．加热高锰酸钾D．向一定质量的硝酸银和硝酸铜的混合液中加入铁粉【典例3】（2022•齐齐哈尔）下列图像表示的对应关系正确的是（）A．向饱和的氯化钠溶液中不断加入氯化钾固体B．等质量的镁和氧气在密闭容器中点燃，充分反应C．向一定量的稀硫酸中不断加水D．向等质量的碳酸钠和碳酸氢钠固体中分别加入等质量分数且足量的稀盐酸【典例4】（2022•河北）向含有酚酞的氢氧化钠溶液中慢慢滴入稀硫酸，该过程中溶液pH的变化如图所示。

下列分析正确的是（）A．N点时的溶液一定呈红色B．P点时的溶液能与纯碱发生反应C．M→N过程中溶液的碱性逐渐增强D．M→P过程中生成的硫酸钠不断增加【实战演练】1．（2022•自贡）下列图像与对应的实验操作相符合的是（）A．一定量NaOH固体投入到蒸馏水中B．一定量NaOH溶液加水稀释C．一定量NaOH溶液中滴加稀盐酸D．一定量NaOH溶液中滴加硫酸铜溶液2．（2022•遂宁）下列图像与描述不相符的个数有（）图像描述逐滴滴入一定溶质质量分数的NaOH溶液至过量1g 硫和1g 氧气在密闭容器中充分反应NaOH 和NaCl 固体分别溶于室温下足量的水中向氢氧化钙的饱和溶液中加入一定量的氧化钙固体A ．1个B ．2个C ．3个D ．4个3．（2022•郴州）下列各图的变化趋势与选项要求相符的是（ ）A ．向稀盐酸中不断加水稀释时，溶液pH 的变化B ．在恒温条件下，将接近饱和的KNO 3溶液蒸发水，溶液中溶质的质量分数的变化C ．电解水时，产生气体的体积与反应时间的变化D．往硫酸铜溶液中不断滴加氢氧化钠溶液时，产生沉淀的质量变化4．（2022•眉山）如图甲所示装置，同学们借助传感器监测溶液pH和温度的变化情况来探究稀盐酸和氢氧化钠溶液的反应，图乙为反应过程中溶液的pH变化曲线，图丙为反应过程中溶液温度的变化曲线，则下列说法正确的是（）A．该反应属于化合反应B．由图丙可知该反应为吸热反应C．图乙曲线的c点表示该反应恰好完全反应D．图乙曲线的d点溶液中溶质为NaCl5．（2022•贵港）下列图像能正确反映其对应关系的是（）A．加热氯酸钾制取氧气B．质量相等的镁和氧气在点燃的条件下充分反应C．向一定量的水中加入pH＝13的某碱溶液D．向一定量NaOH和Ba（NO3）2的混合溶液中加入稀硫酸6．（2022•贵州）取碳酸钙样品在一定温度下加热分解，10分钟时取10g固体于A烧杯中，20分钟时再取10g固体于B烧杯中，分别加入100g水充分搅拌，分别逐滴滴加相同浓度的稀盐酸，质量变化关系如图所示。

专题一坐标图像题江西真题精选1．(2019江西)下列图像能正确反映对应变化关系的是()A．向一定量的稀硫酸中逐滴加入氢氧化钙溶液B．向等质量的铝、锌中分别加入足量的等浓度稀盐酸C．完全分解等质量等浓度的过氧化氢溶液D．一定量的镁在过量的氧气中充分燃烧2．(2017江西)下列图像能正确反映对应变化关系的是() 3．(2013江西)下列图像能正确反映对应变化关系的是()A．用木炭还原氧化铜B．t℃时向饱和石灰水中加入生石灰C．镁在氧气中燃烧D．等质量、等质量分数的双氧水完全分解4．(2018江西)下列图像能正确反映对应变化关系的是()A．加热等质量的氯酸钾B．通电分解水C．向一定量的氢氧化钠溶液中逐滴加入稀盐酸D．向一定量含有盐酸的氯化钙溶液中逐滴加入碳酸钾溶液，则图中物质R是_____________________________________5．(2016江西)下列图像能正确反映对应变化关系的是()A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室中用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物D．往氢氧化钙溶液中逐滴加入物质X的溶液，则物质X可能为____________________ 针对强化训练6．(2019呼和浩特)如图分别对应四个变化过程，不能正确反映对应变化关系的是()7．(2019齐齐哈尔改编)下列图像能正确表示对应关系的是()8．(2019南充改编)下列图像不能正确反映对应操作的是()9．(2019重庆A卷)向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量。

在该过程中，下列四个图像不能正确反映烧杯内物质的某些物理量变化趋势的是()10．(2019广安)向碳酸钠溶液中逐滴滴加稀盐酸至过量，该溶液中依次发生的反应如下：①Na2CO3＋HCl=== NaHCO3＋NaCl；②NaHCO3＋HCl=== NaCl＋H2O＋CO2↑向碳酸钠和碳酸氢钠的混合溶液中逐滴滴加稀盐酸，所产生二氧化碳的质量与所加盐酸的质量图像关系正确的是()11．(2019自贡改编)氧化铜与稀盐酸发生反应时，容器中水的质量随时间的变化曲线如图所示。

第1页（共33页）2025年广东省中考化学一轮总复习：坐标图像题
一．选择题（共20小题）
1．如图所示的四个图像能正确反映对应变化关系的是（
）A.两份完全相同的过氧化氢溶液在有、无MnO 2的情况下产生
O 2
B.在恒温条件下，将饱和氯化钠溶液蒸发适量水
C.向等质量、等质量
分数的稀硫酸中，分别加入足量的铁粉和锌粉 D.在密闭容器中用红磷测定空气中氧气的含量A ．A B ．B C ．C D ．D
2．甲、乙两种固体物质的溶解度曲线如图所示，下列有关说法正确的是（
）A ．T 1℃时，50g 水中能溶解15g 甲
B ．T 2℃时，等质量的甲和乙配成饱和溶液所需水的质量：甲＞乙
C ．将T 1℃时甲、乙的饱和溶液升温至T 2℃，溶质的质量分数：甲＝乙
D ．将T 2℃时等质量的甲、乙溶液降温至T 1℃，析出晶体的质量：甲＞乙
3．如图为KCl 和Na 2CO 3的溶解度曲线，下列说法正确的是（）。

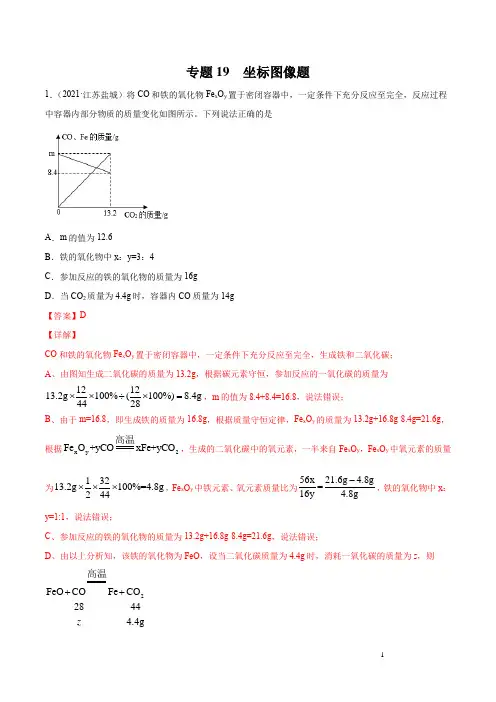

专题19 坐标图像题1．（2021·江苏盐城）将CO 和铁的氧化物Fe x O y 置于密闭容器中，一定条件下充分反应至完全，反应过程中容器内部分物质的质量变化如图所示。

下列说法正确的是A ．m 的值为12.6B ．铁的氧化物中x ：y=3：4C ．参加反应的铁的氧化物的质量为16gD ．当CO 2质量为4.4g 时，容器内CO 质量为14g【答案】D【详解】CO 和铁的氧化物Fe x O y 置于密闭容器中，一定条件下充分反应至完全，生成铁和二氧化碳； A 、由图知生成二氧化碳的质量为13.2g ，根据碳元素守恒，参加反应的一氧化碳的质量为12100%(100%)8.4g 21213.248g 4⨯÷⨯=⨯，m 的值为8.4+8.4=16.8，说法错误； B 、由于m=16.8，即生成铁的质量为16.8g ，根据质量守恒定律，Fe x O y 的质量为13.2g+16.8g -8.4g=21.6g ，根据x y 2Fe O +yCO xFe+yCO 高温，生成的二氧化碳中的氧元素，一半来自Fe x O y ，Fe x O y 中氧元素的质量为13213.2g 100%=4.8g 244⨯⨯⨯，Fe x O y 中铁元素、氧元素质量比为56x 21.6g 4.8g =16y 4.8g -，铁的氧化物中x ：y=1:1，说法错误；C 、参加反应的铁的氧化物的质量为13.2g+16.8g -8.4g=21.6g ，说法错误；D 、由以上分析知，该铁的氧化物为FeO ，设当二氧化碳质量为4.4g 时，消耗一氧化碳的质量为z ，则2FeO COFe CO 28444.4gz ++高温28=44 4.4gz 解得z =2.8g ；此时容器内CO 质量为16.8g -2.8g=14g ，说法正确。

故选：D 。

2．（2021·四川南充）下列图像能正确反应其对应关系的是A ．表示向一定质量的Ba(OH)2溶液中逐滴加入稀H 2SO 4至过量B ．表示发生的反应为：32CaCO CaO+CO 高温C ．表示等质量且过量的锌粉和铁粉，分别与质量和质量分数都相同的稀硫酸反应D ．表示向盛有MnO 2的烧杯中加入H 2O 2溶液【答案】D【详解】A 、氢氧化钡显碱性，随着硫酸量的增加溶液的碱不断减少，pH 值变小，直至怡好反应pH=7，再加入稀硫酸，酸性不断增强，pH 小于7，故图像不能正确反应其对应关系；B 、碳酸钙高温条件下分解生成氧化钙和二氧化碳，由反应的质量关系32CaCO CaO +CO 1005644高温可知，每100份质量的碳酸钙完全分解生成56份质量的氧化钙和44份质量的二氧化碳，故图像不能正确反应其对应关系；C 、铁的活动性不如锌活泼，但相同质量的且过量的锌粉和铁粉与等质量的稀硫酸反应，生成的氢气质量都等于硫酸中氢元素的质量，即最终生成的氢气的质量相等，故图像不能正确反应其对应关系；D 、过氧化氢在二氧化锰的催化作用下生成水和氧气，二氧化锰作催化剂，反应前后质量不变，只要加入过氧化氢溶液，就有氧气产生，故图像能正确反应其对应关系。
