第一章 微型计算机控制系统概述

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

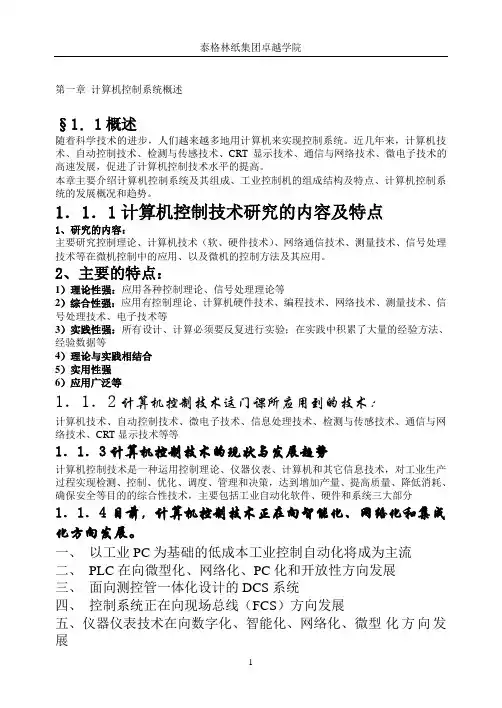

第一章计算机控制系统概述§1．1概述随着科学技术的进步，人们越来越多地用计算机来实现控制系统。

近几年来，计算机技术、自动控制技术、检测与传感技术、CRT显示技术、通信与网络技术、微电子技术的高速发展，促进了计算机控制技术水平的提高。

本章主要介绍计算机控制系统及其组成、工业控制机的组成结构及特点、计算机控制系统的发展概况和趋势。

1．1．1计算机控制技术研究的内容及特点1、研究的内容：主要研究控制理论、计算机技术（软、硬件技术）、网络通信技术、测量技术、信号处理技术等在微机控制中的应用、以及微机的控制方法及其应用。

2、主要的特点：1）理论性强：应用各种控制理论、信号处理理论等2）综合性强：应用有控制理论、计算机硬件技术、编程技术、网络技术、测量技术、信号处理技术、电子技术等3）实践性强：所有设计、计算必须要反复进行实验；在实践中积累了大量的经验方法、经验数据等4）理论与实践相结合5）实用性强6）应用广泛等1．1．2计算机控制技术这门课所应用到的技术：计算机技术、自动控制技术、微电子技术、信息处理技术、检测与传感技术、通信与网络技术、CRT显示技术等等1．1．3计算机控制技术的现状与发展趋势计算机控制技术是一种运用控制理论、仪器仪表、计算机和其它信息技术，对工业生产过程实现检测、控制、优化、调度、管理和决策，达到增加产量、提高质量、降低消耗、确保安全等目的的综合性技术，主要包括工业自动化软件、硬件和系统三大部分1．1．4目前，计算机控制技术正在向智能化、网络化和集成化方向发展。

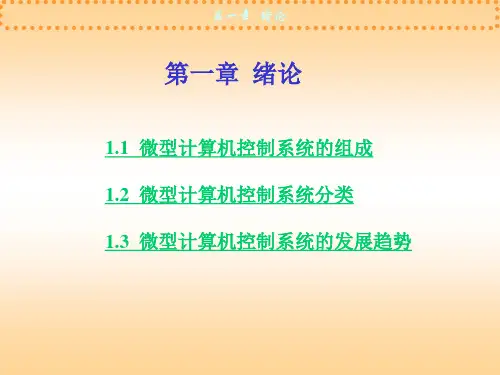

一、以工业PC为基础的低成本工业控制自动化将成为主流二、PLC在向微型化、网络化、PC化和开放性方向发展三、面向测控管一体化设计的DCS系统四、控制系统正在向现场总线（FCS）方向发展五、仪器仪表技术在向数字化、智能化、网络化、微型化方向发展六、数控技术向智能化、开放性、网络化、信息化发展七、工业控制网络将向有线和无线相结合方向发展八、工业控制软件正向先进控制方向发展► 1.2. 计算机控制系统的组成► 1.3 计算机控制系统分类► 1.4 计算机控制系统中的计算机► 1.5 微型计算机控制系统的发展趋势§1.2 计算机控制系统的组成★自动控制：在没有人直接参与的情况下，通过控制器使生产过程自动地按照预定的规律运行。

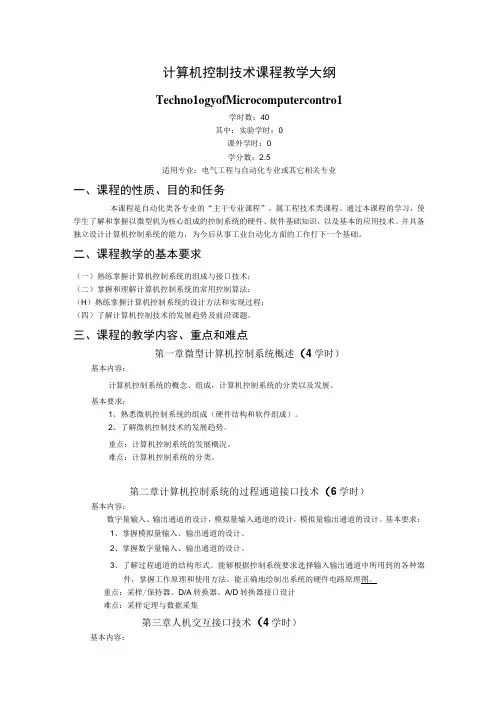

计算机控制技术课程教学大纲Techno1ogyofMicrocomputercontro1学时数：40其中：实验学时：0课外学时：0学分数：2.5适用专业：电气工程与自动化专业或其它相关专业一、课程的性质、目的和任务本课程是自动化类各专业的“主干专业课程”，属工程技术类课程。

通过本课程的学习，使学生了解和掌握以微型机为核心组成的控制系统的硬件、软件基础知识，以及基本的应用技术。

并具备独立设计计算机控制系统的能力，为今后从事工业自动化方面的工作打下一个基础。

二、课程教学的基本要求（一）熟练掌握计算机控制系统的组成与接口技术；（二）掌握和理解计算机控制系统的常用控制算法；（H）熟练掌握计算机控制系统的设计方法和实现过程；（四）了解计算机控制技术的发展趋势及前沿课题。

三、课程的教学内容、重点和难点第一章微型计算机控制系统概述（4学时）基本内容：计算机控制系统的概念、组成，计算机控制系统的分类以及发展。

基本要求：1、熟悉微机控制系统的组成（硬件结构和软件组成）。

2、了解微机控制技术的发展趋势。

重点：计算机控制系统的发展概况。

难点：计算机控制系统的分类。

第二章计算机控制系统的过程通道接口技术（6学时）基本内容：数字量输入、输出通道的设计，模拟量输入通道的设计，模拟量输出通道的设计。

基本要求：1、掌握模拟量输入、输出通道的设计。

2、掌握数字量输入、输出通道的设计。

3、了解过程通道的结构形式。

能够根据控制系统要求选择输入输出通道中所用到的各种器件，掌握工作原理和使用方法。

能正确地绘制出系统的硬件电路原理图。

重点：采样/保持器、D/A转换器、A/D转换器接口设计难点：采样定理与数据采集第三章人机交互接口技术（4学时）基本内容：人机交互输入接口技术，人机交互输出接口技术。

基本要求：1、掌握常用键盘和常用1ED显示器的工作原理及接口设计方法。

2、能够根据控制系统要求正确的设计出键盘和显示器的接口电路，以及接口程序设计。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

!(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么—由四部分组成。

图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

计算机维修与维护网试题第一章微型计算机系统概述一、名词解释1、扩展插槽：2、CMOS：3、ROM：4、主机板：二、填空1、目前微型机外形常见有如下几种式样：（）、( )和( )。

2、主存储器分为:（）和( ).3、RAM分为: ( )和( ).4、目前，CACHE有两种类型:（）与（）。

5、目前，微机中常用的总线(扩展插槽)有四种: ( )、( )、( )和( )。

6、常用的驱动器接口类型有如下三种: （）、（）、（）。

7、显示器大致可分为:（）、（）、（）、（）和（）等几种类型。

8、打印机的种类很多，从印字原理上讲可分为（）和（）。

其中击打式打印机主要以针式打印机为主，而（）、（）、（）、（）等打印机都是非击打式打印机。

9、扫描仪可分为（）、（）、（）和（）。

三、判断题1、软盘驱动器是驱动和读写软磁盘的设备。

（）2、目前常见的ROM只有PROM和EPROM。

（）3、lDE接口又称为AT BUS接口，该接口是当前硬盘驱动器特别采用的一种接口。

（）4、打印机的主要技术指标有打印速度、印字质量、打印噪声和打印机寿命等。

（）5、点阵式打印机虽然有许多种，但基本结构差不多是相同的，主要可分为两大部分：机械部分和电路部分。

（）6、激光打印机和喷墨打印机是目前市场上最主要的两种非击打式打印机。

（）四、简答题1、系统总线有哪几种标准？它们各自有哪些特点？2、软磁盘保护套的作用？3、硬盘驱动器的工作过程？4、扫描仪的主要技术指标？5、画出ISA总线标准的微机结构图？结合结构图来说明产生“瓶颈”的原因？第二章微型计算机系统硬件的配置与组装一、名词解释1、刷新速率：2、点距：3、显示器分辨率：二、填空1、对于微机的选购一般有两种方法: （）和( )。

2、就当前市场上的微机而言有两类:( )和( )。

3、主板按所配用的微处理器来分类，可分为:( )、( )、( )和( )主板等类型。

4、主板按尺寸大小与机械结构来分，可分为两种:( )与( )。

微型计算机控制技术学习心得转眼间，一个学期又过去了。

微机原理与控制技术课程已经结束了。

通过从大三下学期的微机原理与接口技术到这学期的微机原理与控制技术的学习，回想起来受益匪浅，主要是加深了对计算机的一些硬件情况和运行原理的理解和汇编语言的编写，期间也听老师讲过，微机原理这门课程是比较偏硬件一点的。

正是因为这一点我还是对它比较喜欢的，因为它和我的专业方向“机电工程”有很大的联系，在机电工程领域很多场合要应用到微机，而且是微机原理是考研复试面试时必考问的专业课，因为我要考研，本着一定要考上的心态，因此对该课程的学习还是有浓厚的兴趣和动力的。

下面谈谈这期学习该课程的心得与体会：总体介绍下这门课程的轮廓吧（也就是教学大纲）：一、课程性质与设置目的（一）课程性质微型计算机控制技术是高等院校计算机应用专业本科教学中的一门选修专业课，是从微型计算机原理到微型计算机控制，从理论到实际的必经桥梁，是着重解决和处理工程实际问题的一门课程。

在该课程的教学过程中，将课堂教学与实验教学有机结合，注意培养同学分析问题、解决问题的方法和能力。

该课程主要介绍微型计算机应用在工业控制中的各种技术，重点讲述微型机用于实时控制中的软件、硬件设计方法，以及它们之间的结合问题。

课程注重理论联系实际，从工程实际出发，在设计方法，即实验技术、操作运行、系统调试等方面对学生进行训练，为学生的毕业设计及将来的实际工作奠定基础。

（二）教学目的通过本课程的学习，可使我们对微型机在工业过程控制和智能化仪器方面的应用有个比较全面的了解，为以后的工作和毕业设计打下基础。

二、下面我对该门课程的教学内容做了一个详细的总结1.第1章微型计算机控制系统概述2.教学要点1.微型计算机控制系统的组成2.微型计算机控制系统的分类3.微型计算机控制系统的发展3.教学内容通过对本章的学习，应当对微型计算机控制系统有一个完整的概念，具体掌握以下几方面的内容。

4. 1.了解微型计算机控制系统的组成。
