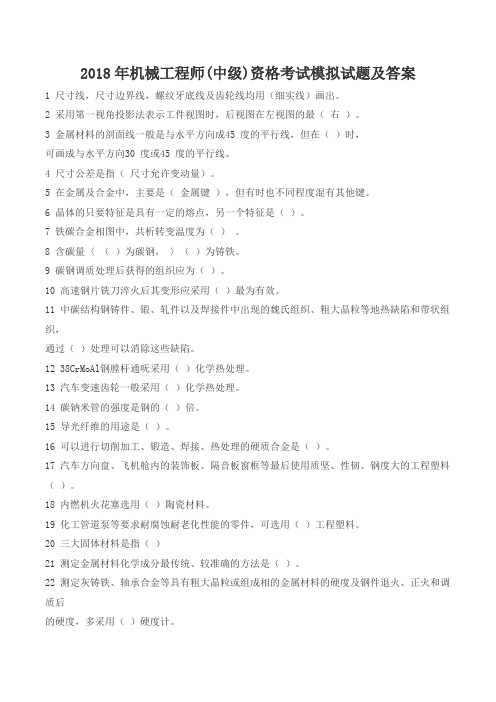

2018年机械工程师(中级)资格考试模拟试题及答案1 尺寸线，尺寸边界线，螺纹牙底线及齿轮线均用（细实线）画出。
2 采用第一视角投影法表示工件视图时，后视图在左视图的最（右）。
3 金属材料的剖面线一般是与水平方向成45 度的平行线，但在（）时，可画成与水平方向30 度或45 度的平行线。
4 尺寸公差是指（尺寸允许变动量）。
5 在金属及合金中，主要是（金属键），但有时也不同程度混有其他键。
6 晶体的只要特征是具有一定的熔点，另一个特征是（）。
7 铁碳合金相图中，共析转变温度为（）。
8 含碳量〈（）为碳钢，〉（）为铸铁。
9 碳钢调质处理后获得的组织应为（）。
10 高速钢片铣刀淬火后其变形应采用（）最为有效。
11 中碳结构钢铸件、锻、轧件以及焊接件中出现的魏氏组织、粗大晶粒等地热缺陷和带状组织，通过（）处理可以消除这些缺陷。
12 38CrMoAl钢膛杆通呒采用（）化学热处理。
13 汽车变速齿轮一般采用（）化学热处理。
14 碳钠米管的强度是钢的（）倍。
15 导光纤维的用途是（）。
16 可以进行切削加工、锻造、焊接、热处理的硬质合金是（）。
17 汽车方向盘、飞机舱内的装饰板、隔音板窗框等最后使用质坚、性韧、钢度大的工程塑料（）。
18 内燃机火花塞选用（）陶瓷材料。
19 化工管道泵等要求耐腐蚀耐老化性能的零件，可选用（）工程塑料。
20 三大固体材料是指（）21 测定金属材料化学成分最传统、较准确的方法是（）。
22 测定灰铸铁、轴承合金等具有粗大晶粒或组成相的金属材料的硬度及钢件退火、正火和调质后的硬度，多采用（）硬度计。
23 机床床身通常采用（）。
24 铁碳相图中有三条恒温转变线分别表示（）。
25 钢的淬硬性高低取决于（）。
26 淬火油槽的温度一般控制在（）以下。
27 铍青铜可采用（）强化。
28 为避免和减少钢件热处理时的氧化、脱氧最好采用（）。
29 高速钢直柄麻花钻采用（）化学热处理，耐用度最高。
30 65Mn 钢弹簧类零件常用的强韧化的方法是（）。
《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
机械制图考试模拟题+参考答案一、单选题（共26题，每题1分，共26分）1.Α3 图纸的大小为（）。
A、841×595B、210×297C、841×594D、420×297正确答案：D2.Φ50+0.025 表示( )A、最小尺寸是Φ50.025B、实际尺寸是Φ50 ㎜C、基本尺寸是Φ50 ㎜D、最大尺寸是Φ50 ㎜正确答案：C3.锥度应注写在（）上，并于圆锥倾斜方向一致。
A、轮廓线B、指引C、基准线D、轴线正确答案：C4.在绘制草图时，线条加深的顺序是（）。
A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、加深图形和注尺寸及写字不分先后D、一边加深图形一边注尺寸和写字;正确答案：B5.基本偏差是指（）。
A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.制图国家标准规定，字体的号数，即是字体的( )。
A、长度B、宽度C、宽度和高度D、高度正确答案：D7.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、虚线C、实线D、剖面线正确答案：A8.只有定形尺寸没有定位尺寸的是（）。
A、已知线段B、连接线段C、中间线段D、未知线段正确答案：B9.画直线时，铅笔与纸面的倾斜角度约为( )。
A、30°B、60°C、45°D、90°正确答案：B10.点的正面投影和水平投影的连线（）。
A、平行于ox 轴B、垂直于 oz 轴C、垂直于 ox 轴D、垂直于 OY 轴正确答案：C11.右视图是（）。
A、由前向后投影B、由右向左投影C、由左向右投影D、由后向前投影正确答案：B12.截交线所围成的截面图形称为（）。
A、截交线B、截断面C、截平面D、截切体正确答案：B13.空间点位于投影面或投影轴上时称为（）。
A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A14.重合断面的轮廓用（）画出。
中职机械制图试题库及答案一、选择题1. 机械制图中，下列哪个选项是表示图纸比例的？A. A3图纸B. 1:1C. 图框D. 尺寸线答案：B2. 下列哪个选项是机械制图中常用的投影方法？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：A3. 以下哪个选项表示尺寸线的箭头？A. 断面符号B. 箭头C. 点画线D. 波浪线答案：B4. 机械制图中，下列哪个选项表示尺寸线的延长线？A. 尺寸界线B. 尺寸线C. 尺寸数字D. 尺寸箭头答案：A5. 在机械制图中，下列哪个选项表示轴测图？A. 正视图B. 俯视图C. 左视图D. 轴测图答案：D二、填空题1. 机械制图中，图纸幅面大小通常有A0、A1、A2、______、A4等。
答案：A32. 在机械制图中，尺寸数字应标注在______上。
答案：尺寸线3. 下列投影方法中，______投影是机械制图中常用的一种投影方法。
答案：正投影4. 机械制图中，表示尺寸线的延长线的线段称为______。
答案：尺寸界线5. 在机械制图中，______是用来表示物体形状和尺寸的图形。
答案：视图三、判断题1. 在机械制图中，尺寸线与尺寸界线不能相交。
（）答案：√2. 机械制图中，箭头表示尺寸线的延长线。
（）答案：×3. 在机械制图中，尺寸数字可以标注在尺寸线的延长线上。
（）答案：√4. 机械制图中，正视图、俯视图和左视图统称为三视图。
（）答案：√5. 机械制图中，轴测图是一种投影图。
（）答案：√四、简答题1. 简述机械制图中尺寸标注的基本规则。
答案：尺寸标注的基本规则包括：- 尺寸数字应标注在尺寸线上，不得标注在尺寸界线之外；- 尺寸数字应清晰、准确，易于识别；- 尺寸线应与尺寸界线相接，不得相交；- 尺寸箭头应指向尺寸界线，表示尺寸线的延长；- 尺寸标注应遵循国家标准。
2. 简述机械制图中三视图的概念及其作用。
答案：三视图是指正视图、俯视图和左视图。
正视图是从物体的正面观察得到的图形，俯视图是从物体的上方观察得到的图形，左视图是从物体的左侧观察得到的图形。

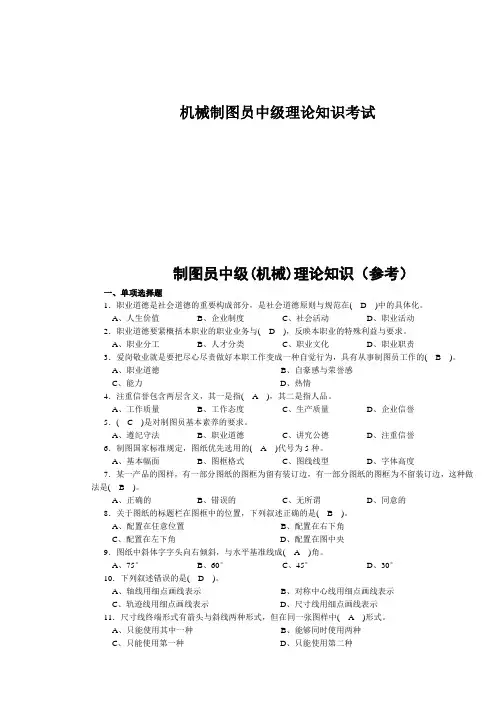

机械制图员中级理论知识考试制图员中级(机械)理论知识（参考）一、单项选择题1．职业道德是社会道德的重要构成部分，是社会道德原则与规范在(D)中的具体化。
A、人生价值B、企业制度C、社会活动D、职业活动2．职业道德要紧概括本职业的职业业务与(D)，反映本职业的特殊利益与要求。
A、职业分工B、人才分类C、职业文化D、职业职责3．爱岗敬业就是要把尽心尽责做好本职工作变成一种自觉行为，具有从事制图员工作的(B)。
A、职业道德B、自豪感与荣誉感C、能力D、热情4．注重信誉包含两层含义，其一是指(A)，其二是指人品。
A、工作质量B、工作态度C、生产质量D、企业信誉5．(C)是对制图员基本素养的要求。
A、遵纪守法B、职业道德C、讲究公德D、注重信誉6．制图国家标准规定，图纸优先选用的(A)代号为5种。
A、基本幅面B、图框格式C、图线线型D、字体高度7．某一产品的图样，有一部分图纸的图框为留有装订边，有一部分图纸的图框为不留装订边，这种做法是(B)。
A、正确的B、错误的C、无所谓D、同意的8．关于图纸的标题栏在图框中的位置，下列叙述正确的是(B)。
A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中央9．图纸中斜体字字头向右倾斜，与水平基准线成(A)角。
A、75°B、60°C、45°D、30°10．下列叙述错误的是(D)。
A、轴线用细点画线表示B、对称中心线用细点画线表示C、轨迹线用细点画线表示D、尺寸线用细点画线表示11．尺寸线终端形式有箭头与斜线两种形式，但在同一张图样中(A)形式。
A、只能使用其中一种B、能够同时使用两种C、只能使用第一种D、只能使用第二种12．当标注(B)尺寸时，尺寸线务必与所注的线段平行。
A、角度B、线性C、直径D、半径13．图样中尺寸数字不可被任何图线所通过，当不可避免时，务必把(C)断开。
A、尺寸线B、尺寸界线C、图线D、数字14．画图时，铅笔在前后方向应与纸面垂直，而且向画线前进方向倾斜约(B)。

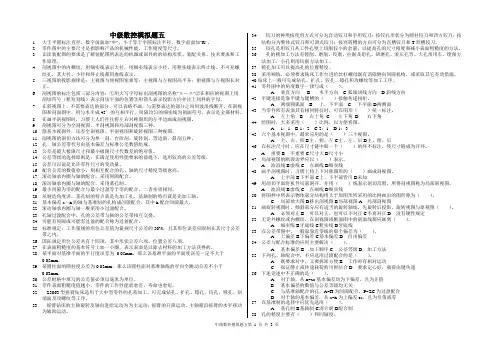

职业技能鉴定制图员中级理论考试试卷注意事项：1、考试时间：90分钟。
3、考生应首先将自己的姓名、准考证号等用钢笔或圆珠笔写在答题卡和试卷的相应位置上，并用2B铅笔填涂在答题卡上的相应位置处。
3、本试卷包括选择题和判断题两部分。
4、每小题选出答案后，用铅笔在答题卡上对应题号和选项的信息点涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案选项。
所有答案均不得答在试卷上。
5、考试结束时，考生必须将试卷和答题卡一并交给监考人员。
6、考生应按要求在答题卡上作答。
如果不按标准要求进行填涂，则均属作答无效。
一、单项选择题（第1题～第80题，每题1分，满分80分。
请选择一个正确的答案，并在答题卡相应题号和选项位置上将信息点涂黑，多选或错选均不得分。
）1. 正垂线平行于(C) 投影面。
A、V、HB、H、WC、V、WD、V2. 投影面平行面垂直于( B ) 投影面。
A、一个B、二个C、三个D、四个3. 投影变换中，新设置的投影面必须垂直于(B) 体系中的一个投影面。
A、正投影面B、原投影面C、新投影面D、侧投影面4. 点的投影变换中，(B)到新坐标轴的距离等于旧投影到旧坐标轴的距离。
A、旧投影B、新投影C、正投影D、侧投影5. 直线的投影变换中，一般位置线变换为投影面平行线时，新投影轴的设立原则是新投影轴(B)直线的投影。
A、垂直于B、平行于C、相交于D、倾斜于6. 一般位置平面变换为投影面垂直面时，设立的(B)必须垂直于平面中的一直线。
A、旧投影轴B、新投影轴C、新投影面D、旧投影面7.职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及(C)之间的关系，以维持其职业的存在和发展。
A、职工和家庭B、社会失业率C、各行业集团与社会D、工作和学习8.图纸中字体的宽度一般为字体高度的(C)倍。
A、1/2B、1/3C、211D、39.图样中(A)不可被任何图线所通过，当不可避免时，必须把图线断开。
A、尺寸数字B、尺寸线C、尺寸界线D、尺寸线终端10. 使用圆规画圆时，应尽可能使钢针和铅芯垂直于(A)。

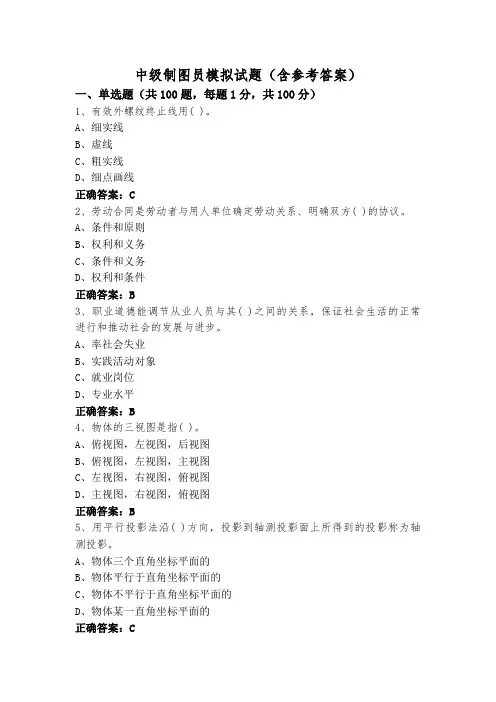

中级制图员模拟试题（含参考答案）一、单选题（共100题，每题1分，共100分）1、有效外螺纹终止线用( )。
A、细实线B、虚线C、粗实线D、细点画线正确答案：C2、劳动合同是劳动者与用人单位确定劳动关系、明确双方( )的协议。
A、条件和原则B、权利和义务C、条件和义务D、权利和条件正确答案：B3、职业道德能调节从业人员与其( )之间的关系，保证社会生活的正常进行和推动社会的发展与进步。
A、率社会失业B、实践活动对象C、就业岗位D、专业水平正确答案：B4、物体的三视图是指( )。
A、俯视图，左视图，后视图B、俯视图，左视图，主视图C、左视图，右视图，俯视图D、主视图，右视图，俯视图正确答案：B5、用平行投影法沿( )方向，投影到轴测投影面上所得到的投影称为轴测投影。
A、物体三个直角坐标平面的B、物体平行于直角坐标平面的C、物体不平行于直角坐标平面的D、物体某一直角坐标平面的正确答案：C6、正等轴测图上的( )是用“四心法”绘制的。
A、椭圆B、基本体C、圆D、圆柱正确答案：A7、两虚线相交时，应使( )相交。
A、线段与间隙B、线段与线段C、间隙与间隙D、间隙与线段正确答案：B8、徒手绘图所使用的圆锥形铅芯画中心线和尺寸线时，应磨得( )，画可见轮廓线时应磨得较钝。
A、较短B、较尖C、较粗D、较钝正确答案：B9、组合体尺寸标注的基本要求是( )。
A、齐全、清晰B、齐全、合理C、齐全、清晰、合理D、清晰、合理正确答案：C10、已知直线上两点M（13，15，20），N（12，15，30）的坐标，则直线MN是( )线。
A、正平线B、水平线C、侧平线D、一般位置直线正确答案：A11、在三等关系中，左、俯视图( )。
A、长对正B、高平齐C、宽相等D、都不对正确答案：C12、水平线一定( )。
A、与H面垂直B、与V面平行C、与W面倾斜D、与V面垂直正确答案：C13、( )是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
机械制图模拟考试题及答案一、单选题（共87题，每题1分，共87分）1.注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。
A、右，左B、左，右C、上，下D、下，上正确答案：B2.虚线以及各种点画线相交时应恰当地相交于______。
A、点B、空白C、线正确答案：C3.垂直于侧面的平面称为______。
A、铅垂面B、正垂面C、侧垂面正确答案：C4.如果需要改变标题栏的方位时，必须将其旋转至图纸的______。
A、右上角B、左下角C、左上角D、右下角正确答案：A5.投射线与投影面______的平行投影法称为斜投影法。
A、垂直B、倾斜C、均可正确答案：B6.三投影体系的构成中，“三面”指：正面，侧面和______。
A、底面B、顶面C、水平面正确答案：C7.画粗实线时，铅笔铅芯部分削成______。
A、圆锥状B、矩形C、都可以正确答案：B8.如果已知点C（30，20，7），那么C的Z坐标是______。
A、30B、20C、7正确答案：C9.尺寸线和尺寸界线用______绘制。
A、细实线B、粗实线C、细虚线正确答案：A10.如果已知点B（5，7，20），那么B的Y坐标是______。
A、5B、7C、20正确答案：B11.平行于侧面的平面称为______。
A、侧平面B、水平面C、正平面正确答案：A12.尺寸线和尺寸界线用______画出。
A、细实线B、粗实线C、细虚线正确答案：A13.在画图时应尽量采用______比例。
A、原值B、缩小C、放大正确答案：A14.正面用字母______表示。
A、WB、VC、H正确答案：B15.在制造机器或部件时，要根据______图加工零件。
A、装配图B、工程图C、零件图正确答案：C16.展开三视图后，原OY轴剪开后，变成了OYH和______。
A、OYNB、OYBC、OYW正确答案：C17.半径符号是______。
A、SRB、RC、Φ正确答案：B18.______是最基本的几何元素。

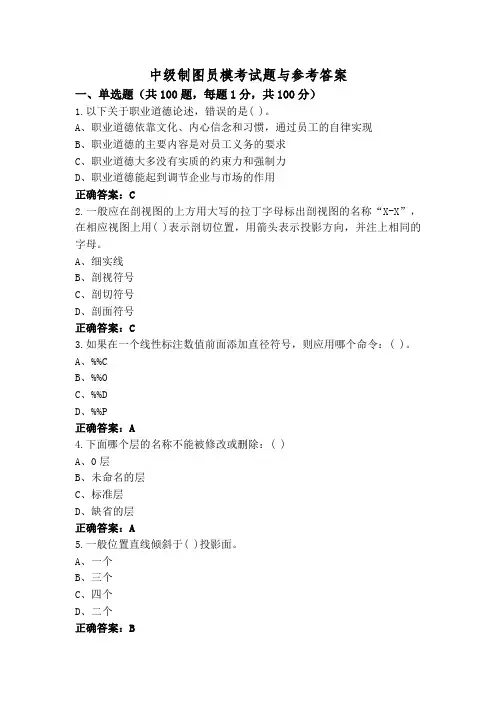

中级制图员模考试题与参考答案一、单选题（共100题，每题1分，共100分）1.以下关于职业道德论述，错误的是( )。
A、职业道德依靠文化、内心信念和习惯，通过员工的自律实现B、职业道德的主要内容是对员工义务的要求C、职业道德大多没有实质的约束力和强制力D、职业道德能起到调节企业与市场的作用正确答案：C2.一般应在剖视图的上方用大写的拉丁字母标出剖视图的名称“X-X”，在相应视图上用( )表示剖切位置，用箭头表示投影方向，并注上相同的字母。
A、细实线B、剖视符号C、剖切符号D、剖面符号正确答案：C3.如果在一个线性标注数值前面添加直径符号，则应用哪个命令：( )。
A、%%CB、%%OC、%%DD、%%P正确答案：A4.下面哪个层的名称不能被修改或删除：( )A、0层B、未命名的层C、标准层D、缺省的层正确答案：A5.一般位置直线倾斜于( )投影面。
A、一个B、三个C、四个D、二个正确答案：B6.若选择了“清除屏幕”后，以下哪个部分不会显示在绘图界面中？( )A、工具栏B、菜单栏C、状态栏D、命令窗口正确答案：A7.( )是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A、个人信誉B、基本素质C、讲究公德D、职业道德正确答案：B8.水平线一定( )。
A、与H面垂直B、与V面垂直C、与V面平行D、与W面倾斜正确答案：D9.( )对象执行[倒角]命令无效。
A、弧B、多段线C、直线D、构造线正确答案：B10.绘制轴测剖视图的方法有先画( )再作剖视和先画断面形状，再画投影两种。
A、外形B、剖切面C、主视图D、透视图正确答案：A11.轴测投影简称( )。
A、斜二测B、立体图C、轴测图D、正等测正确答案：C12.球体只须标注( )个尺寸。
A、4B、2C、1D、3正确答案：C13.空间互相垂直相交的两条线段，向投影面作正投影之后( )。
A、夹角为钝角B、条件不够，不能确定C、仍然垂直相交D、夹角为锐角正确答案：B14.常用的( )有圆柱销、圆锥销和开口销等。
中级数控模拟题五1.大于半圆标注直径，数字前面加"Ф"。
小于等于半圆标注半径，数字前面加"R"。
2.零件图中的主要尺寸是指影响产品的机械性能、工作精度等尺寸。
3.识读装配图的要求是了解装配图所表达的机器或部件的的结构形状、装配关系、技术要求和工作原理。
4.剖视图中的内螺纹，用细实线表示大径，用细实线表示小径，用粗实线表示终止线。
不可见螺纹孔，其大径、小径和终止线都用虚线表示。
5.三视图的投影规律是：主视图与俯视图宽相等；主视图与左视图高平齐；俯视图与左视图长对正。
6.剖视图的标注包括三部分内容：①用大写字母标出剖视图的名称"×－×"②在相应的视图上用剖切符号（粗短划线）表示剖切平面的位置③用箭头表示投影方向并注上同样的字母。
7.在斜视图上，不需要表达的部分，可以省略不画，与需要表达的部分之间用波浪线断开。
在剖视图和剖面图中，用与水平成45°的互相平行、间隔均匀的细实线为剖面符号，表示是金属材料。
8.在画半剖视图时，习惯上人们往往将左右对称图形的左半边画成剖视图。
9.剖视图可分为全剖视图、半剖视图和局部剖视图三种。
10.除基本视图外，还有全剖视图、半剖视图和旋转视图三种视图。
11.剖视图的剖切方法可分为单一剖、台阶剖、旋转剖、等边剖、斜剖五种。
12.孔、轴公差带代号由基本偏差与标准公差数值组成。
13.公差是最大极限尺寸和最小极限尺寸代数差的绝对值。
14.公差等级的选择原则是：在满足使用性能要求的前提下，选用较高的公差等级。
15.公差可以说是允许零件尺寸的变动量。
16.配合公差的数值愈小，则相互配合的孔、轴的尺寸精度等级愈高。
17.滚动轴承内圈与轴的配合，采用间隙配合。
18.滚动轴承内圈与轴的配合，采用基孔制。
19.最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。
20.从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

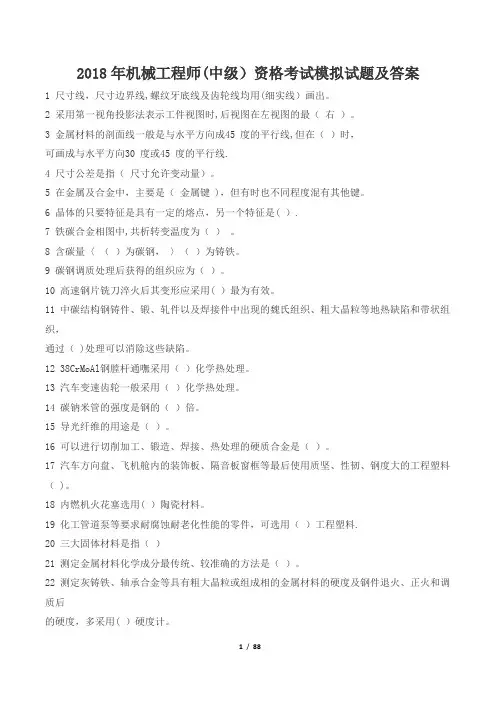

2018年机械工程师(中级）资格考试模拟试题及答案1 尺寸线，尺寸边界线,螺纹牙底线及齿轮线均用(细实线）画出。
2 采用第一视角投影法表示工件视图时,后视图在左视图的最（右）。
3 金属材料的剖面线一般是与水平方向成45 度的平行线,但在（）时，可画成与水平方向30 度或45 度的平行线.4 尺寸公差是指（尺寸允许变动量）。
5 在金属及合金中，主要是（金属键 )，但有时也不同程度混有其他键。
6 晶体的只要特征是具有一定的熔点，另一个特征是( ）.7 铁碳合金相图中,共析转变温度为（）。
8 含碳量〈（）为碳钢，〉（）为铸铁。
9 碳钢调质处理后获得的组织应为（）。
10 高速钢片铣刀淬火后其变形应采用( ）最为有效。
11 中碳结构钢铸件、锻、轧件以及焊接件中出现的魏氏组织、粗大晶粒等地热缺陷和带状组织，通过（ )处理可以消除这些缺陷。
12 38CrMoAl钢膛杆通嘸采用（）化学热处理。
13 汽车变速齿轮一般采用（）化学热处理。
14 碳钠米管的强度是钢的（）倍。
15 导光纤维的用途是（）。
16 可以进行切削加工、锻造、焊接、热处理的硬质合金是（）。
17 汽车方向盘、飞机舱内的装饰板、隔音板窗框等最后使用质坚、性韧、钢度大的工程塑料（ )。
18 内燃机火花塞选用( ）陶瓷材料。
19 化工管道泵等要求耐腐蚀耐老化性能的零件，可选用（）工程塑料.20 三大固体材料是指（）21 测定金属材料化学成分最传统、较准确的方法是（）。
22 测定灰铸铁、轴承合金等具有粗大晶粒或组成相的金属材料的硬度及钢件退火、正火和调质后的硬度，多采用( ）硬度计。
23 机床床身通常采用( ）。
24 铁碳相图中有三条恒温转变线分别表示（）。
25 钢的淬硬性高低取决于（）。
26 淬火油槽的温度一般控制在（）以下.27 铍青铜可采用（ )强化。
28 为避免和减少钢件热处理时的氧化、脱氧最好采用（ )。
29 高速钢直柄麻花钻采用（）化学热处理，耐用度最高。
中级制图员模考试题与参考答案一、单选题（共100题，每题1分，共100分）1、( )一个投影面的平面称为投影面平行面。
A、相交于B、倾斜于C、平行于D、垂直于正确答案：C2、用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。
A、可提前10天B、可提前30天C、可以随时D、不可以正确答案：C3、下列不属于职业道德范畴的是( )。
A、职业意识B、职业态度C、职业习惯D、职业良心正确答案：C4、尺寸线终端形式有( )两种形式。
A、箭头和圆点B、粗线和细线C、圆圈和圆点D、箭头和斜线正确答案：D5、垂直于H面的直线称( )。
A、正垂线B、侧垂线C、水平线D、铅垂线正确答案：D6、圆孔与圆柱相贯时(通孔)，每条相贯线上特殊点的个数为( )。
A、四个B、三个C、一个D、二个正确答案：A7、不能应用修剪命令“trim”进行修剪的对象是：( )A、文字B、直线C、圆弧D、圆正确答案：A8、下列那种线条属于中线？( )A、剖面线B、虚线C、尺寸线D、中心线正确答案：D9、椭圆的长、短轴方向是互相( )的。
A、交叉B、平行C、垂直D、相交正确答案：C10、水平面的投影在H面反映为( )。
A、类似形B、水平线C、铅垂线D、实形正确答案：D11、徒手绘制切割体或带有缺口、打孔的组合体时，应先画出( )，然后再逐一进行开槽、打孔或切割。
A、完整的形体B、左半个形体C、后半个形体D、右半个形体正确答案：A12、以下不属于看组合体视图形体分析法方法步骤的是( )。
A、分析投影，联想形体B、确定基准，分析尺寸C、认识视图，抓住特征D、综合起来，想象整体正确答案：B13、正平线AB的投影ab平行于( )。
A、OXB、OYHC、OYWD、OZ正确答案：A14、机械图样中常用的( )有粗实线、细实线、虚线、波浪线等。
A、图线线型B、尺寸界线C、剖面轨迹D、图框格式正确答案：A15、在机械图样中轴线、对称中心线应画成( )A、粗点画线B、双点画线C、细虚线D、细点画线正确答案：D16、在方格纸上徒手绘制平面图形时，大圆的中心线和主要轮廓线应尽可能利用( )，图形各部分之间的比例可按方格纸上的格数来确定。
中级制图员模拟练习题含答案一、单选题（共100题，每题1分，共100分）1.以下说法不正确的是( )。
A、点的投影永远是点B、直线的投影永远是直线C、平面的投影可以聚成直线D、以上说法都不对正确答案：D2.“SФ”表示( )的尺寸。
A、圆柱B、圆锥C、球体D、圆正确答案：C3.平行投影法是投射线( )的投影法。
A、汇交一点B、相互垂直C、远离中心D、相互平行正确答案：D4.下列哪一个是正确的相对极坐标表示方法:( )A、@10,5B、10<5C、@10<5D、@10>5正确答案：C5.一条线段的三个投影中一个投影反映实长，则该线段为( )。
A、投影面平行线B、投影面垂直线C、一般位置直线D、条件不够、不能确定正确答案：A6.执行( )命令对闭合图形无效。
A、打断B、拉长C、复制D、删除正确答案：B7.以下不属于平面立体的是( )。
A、三棱锥B、四棱锥C、圆柱D、六棱台正确答案：C8.( )不可以作为组成块的实体。
A、文字B、直线C、圆D、块自身正确答案：D9.截平面与圆柱轴线垂直时截交线的形状是( )。
A、圆B、三角形C、椭圆D、矩形正确答案：A10.侧平线在( )面的投影反映实长A、V面B、H面C、W面D、以上都不是正确答案：C11.俯视图与左视图之间的投影规律是( )。
A、高度相等B、宽度一致C、高度平齐D、长度对正正确答案：B12.使用计算机绘图时，使用鼠标左键点击( )即可发出命令。
A、菜单B、桌面C、命令D、界面正确答案：A13.螺纹牙底圆的投影为( )。
A、3/4 的粗实线圆B、完整的细实线圆C、3/4 的细实线圆D、完整的粗实线圆正确答案：C14.机械图样中，表示( )采用粗实线线型。
A、对称中心线B、不可见轮廓线C、可见轮廓线D、断裂边界线正确答案：C15.我国《合同法》规定属于实践合同的有( )。
A、委托合同B、保管合同C、买卖合同D、借贷合同正确答案：B16.直线A(5、10、15)B(8、10、16)和C(12、16、20)D(20、16、20)分别是( )。
是非题,1．缩放命令(Zoom)只能改变图形在绘图区上的视觉大小和位置，而不改变图形的实际大小和在图纸上的相对位置。
（）,2．镜像命令(MIRROR)可对汉字作镜像变换。
（）,3．在AutoCAD中，一个层可用On/Off（开/关）、Lock/UnLock（加锁/解锁）、Freeze/Thaw（冻结/解冻）来表示其特征。
（）,4．AutoCAD是只能用于机械设计和建筑的绘图软件。
（）,5．AutoCAD的目标捕捉是用于选择图形关键点的几何过滤器，它辅助用户选取指定点。
（）, 6．在AutoCAD中，对圆弧只能进行半径尺寸标注。
（）,7．在AutoC AD中可用三点画圆，所画的圆只由三点的坐标位置确定，与点的输入顺序无关。
（）, 8．AutoCAD修剪（Trim）命令不能够修剪圆。
（）,9．在AutoCAD中，用户不能直接创建面域，只能使用REGION从已有的2D封闭对象，如封闭直线、多线段、远圆、样条曲线来创建面域。
（）,10．在AutoC AD中针对圆实体使用比例(SCALE)命令时，基点只能选在圆心处。
（）, 11．AutoC AD中捕捉间距是看不见的。
（）,12．用AutoC AD 的LINETYPE命令改变线型后，对绘制圆无效。
（）,13．在AutoC AD中，单独的一个圆也可以直接用修剪命令进行修剪。
（）,14． AutoC AD使用过程中必须用鼠标。
（）,15．在AutoCAD中进行尺寸标注时，尺寸文本是不能修改的，因它是图形实际尺寸的测量值。
（）, 16．使用AutoCAD的COPY命令，一次能复制多个图形对象。
（）,17．AutoC AD是美国微软公司推出的计算机辅助绘图工具软件包。
（）,18．在AutoC AD中，执行一次COPY命令不能将同一图形复制多份。
（）,19．AutoC AD的U命令的功能是恢复删除的图形对象。
（）,20．在AutoCAD中，用户在屏幕上同时打开多个窗口时，若独立地放大、缩小或平移这些窗口，彼此之间会产生干涉。
中级制图员模拟习题（含参考答案）一、判断题（共100题，每题1分，共100分）1.()劳动者患病或者非因工负伤，用人单位可以解除劳动合同。
A、正确B、错误正确答案：B2.()机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。
A、正确B、错误正确答案：B3.()使用丁字尺画水平线时，应使尺头内侧紧靠图板左边上下移动。
A、正确B、错误正确答案：A4.()使用计算机绘图时，使用鼠标左键点击菜单即可发出命令。
A、正确B、错误正确答案：A5.()用绘图命令所画的图形就绘制在当前层上。
A、正确B、错误正确答案：A6.()劳动合同是劳动者与用人单位确定劳动关系、明确双方权利和义务的协议。
A、正确B、错误正确答案：A7.()投影面平行面同时垂直于两个投影面。
A、正确B、错误正确答案：A8.()局部放大图应该在视图的局部放大位置上画出粗实线圆。
A、正确B、错误正确答案：B9.()侧垂线在H面的投影积聚为一个点。
A、正确B、错误正确答案：B10.()点的投影永远是点。
若空间两点在某一投影重合，则这两个点上该投影的重影点。
A、正确B、错误正确答案：A11.()零件按标准化程度可分为轴套类、盘盖类、叉架类、箱壳类和薄板类。
A、正确B、错误正确答案：B12.()在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则。
A、正确B、错误正确答案：A13.()赠与合同属于单务合同。
A、正确B、错误正确答案：A14.()命令窗口是用户与计算机绘图软件进行对话的区域，可用键盘在该区域直接输入点的坐标值。
A、正确B、错误正确答案：A15.()AUTOCAD2002是目前我国比较流行计算机绘图软件。
A、正确B、错误正确答案：A16.()当机件外形比较简单,内形比较复杂而且又不对称时,常采用局部剖视图来表达。
A、正确B、错误正确答案：A17.()棱柱体的三视图是由一个正多边形和两个矩形来表述。
A、正确B、错误正确答案：B18.()两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切。
中级制图员考试模拟题（含答案）一、单选题（共100题，每题1分，共100分）1.一条线段的三个投影中两个投影反映实长，则该线段为()。
A、一般位置直线B、条件不够，不能确定C、投影面平行线D、投影面垂直线正确答案：D2.可见轮廓线应该选用下列哪种线型()A、虚线B、粗实线C、细点划线D、双点画线正确答案：B3.当圆锥的轴线垂直于V面时，则圆锥在V面的投影是()。
A、圆B、椭圆C、三角形D、四边形正确答案：A4.用平行投影法沿()方向，投影到轴测投影面上所得到的投影称为轴测投影。
A、物体平行于直角坐标平面的B、物体某一直角坐标平面的C、物体三个直角坐标平面的D、物体不平行于直角坐标平面的正确答案：D5.()对象可以执行【拉长】命令中的【增量】选项。
A、矩形B、弧C、圆柱D、圆正确答案：B6.注重信誉包括两层含义，其一是指()，其二是指人品。
A、工作质量B、工作态度C、生产质量D、企业信誉正确答案：A7.椭圆的长、短轴方向是互相()的。
A、相交B、平行C、垂直D、交叉正确答案：C8.反映出物体上、下、左、右方位的视图是()。
A、主视图B、左视图C、右视图D、俯视图正确答案：A9.假想用剖切平面将机件的某处切断，仅画出断面的图形，称为()。
A、切断图B、剖视图C、截面图D、断面图正确答案：D10.形位公差中基准符号由基准字母、圆圈、粗的短横线和()组成。
A、竖线B、横线C、连线D、指引线正确答案：C11.在内容方面，职业道德总是要鲜明地表达()。
A、职业义务、职业意识、职业行为、职业责任B、职业义务、职业责任、职业行为、道德准则C、职业义务、职业责任、职业习惯、道德准则D、道德行为、职业习惯、职业行为、道德准则正确答案：B12.下面关于创建块的方法中错误的是()。
A、使用若干种相关块定义创建一个图形文件以用作块库。
B、创建一个图形文件，随后将它作为块插入到其他图形中。
C、使用“块编辑器”功能区上下文选项卡。
机械制图考试模拟题
一、根据零件的俯视图及左视图，将主视图画成全剖视图。
二、根据两视图，补画左视图，要画虚线。
三、将主视图改画成全剖视图。
四、补画视图中的缺线，并标注尺寸，数值用1:1直接量取（取整数）
五、在指定位置将主视图画成全剖视图，左视图画成半剖视图。
六、指出下图中的错误，并在指定位置画出正确的图形。
七、读“釜盖”零件图，并回答下列问题。
（1）此零件名称是，主视图采用剖视。
（2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。
（3）用铅笔圈出此零件图上的定位尺寸。
（4）釜盖上有个M12的螺孔，深是，是分布的。
（5）釜盖上有个形状的槽（可用图形说明），槽宽是，槽上方有直径是的沉孔。
（6）此零件表面质量要求最高的粗糙度代号是。
（7）标题栏中Q235-A表示。
九、读“釜盖”零件图，并回答下列问题。
（1）此零件名称是，主视图采用剖视。
（2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。
（3）用铅笔圈出此零件图上的定位尺寸。
（4）釜盖上有个M12的螺孔，深是，是分布的。
（5）釜盖上有个形状的槽（可用图形说明），槽宽是，槽上方有直径是的沉孔。
（6）此零件表面质量要求最高的粗糙度代号是。
（7）标题栏中Q235-A表示。
机械制图考试模拟题
一、根据零件的俯视图及左视图，将主视图画成全剖视图。
二、根据两视图，补画左视图，要画虚线。
三、将主视图改画成全剖视图。
四、补画视图中的缺线，并标注尺寸，数值用1:1直接量取（取整数）
五、在指定位置将主视图画成全剖视图，左视图画成半剖视图。
六、指出下图中的错误，并在指定位置画出正确的图形。
七、读“釜盖”零件图，并回答下列问题。
（1）此零件名称是，主视图采用剖视。
（2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。
（3）用铅笔圈出此零件图上的定位尺寸。
（4）釜盖上有个M12的螺孔，深是，是分布的。
（5）釜盖上有个形状的槽（可用图形说明），槽宽是，槽上方有直径是的沉孔。
（6）此零件表面质量要求最高的粗糙度代号是。
（7）标题栏中Q235-A表示。
九、读“釜盖”零件图，并回答下列问题。
（1）此零件名称是，主视图采用剖视。
（2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。
（3）用铅笔圈出此零件图上的定位尺寸。
（4）釜盖上有个M12的螺孔，深是，是分布的。
（5）釜盖上有个形状的槽（可用图形说明），槽宽是，槽上方有直径是的沉孔。
（6）此零件表面质量要求最高的粗糙度代号是。
（7）标题栏中Q235-A表示。
