张拉膜结构设计

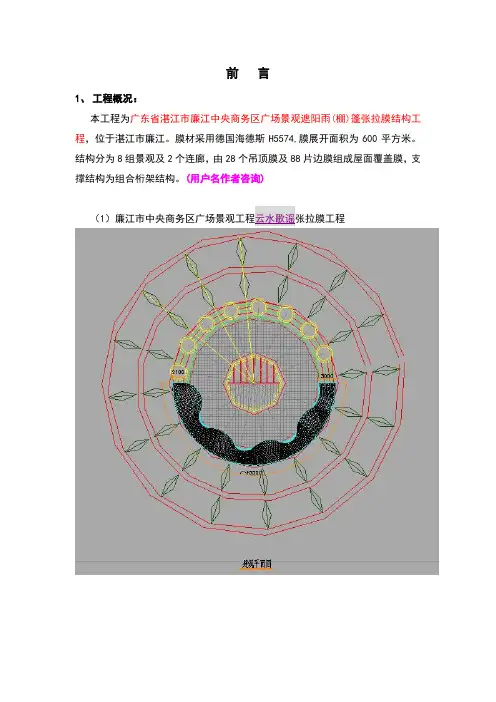

前言1、工程概况：本工程为广东省湛江市廉江中央商务区广场景观遮阳雨(棚)篷张拉膜结构工程，位于湛江市廉江。

膜材采用德国海德斯H5574,膜展开面积为600平方米。

结构分为8组景观及2个连廊，由28个吊顶膜及88片边膜组成屋面覆盖膜，支撑结构为组合桁架结构。

(用户名作者咨询)（1（22、我司对本工程的态度湛江市廉江中央商务区广场景观遮阳雨(棚)篷张拉膜结构工程，其结构简洁，造型新颖，但施工难度很大。

为了增加我企业此类项目施工的知名度，攀登索膜结构制作安装工程施工技术的高峰，对本项目我们怀有十分的兴趣和向往。

如果业主给予我们这次施工机会，我们将会全力以赴，派出一流的项目经理和优秀的施工队伍，聚集良好的结构加工和安装设备，集中高科技的控制和检测设备，并尽快开赴施工现场。

充分发挥我们管理优势、设备优势，建立完善的管理组织机构，落实严格的责任制。

执行“坚持质量标准，视质量为生命，提供优质产品，确保业主满意”的质量方针，严格按业主、建立及设计单位的要求进行施工，并全过程、无条件地接受业主、监理及设计单位对工程施工进度、质量、安全和造价的监督管理。

提供“最优的质量，最快的速度、最佳的管理、最完善的服务”。

3、工程有关事项承包范围：湛江市廉江中央商务区广场景观遮阳雨(棚)篷张拉膜结构工程。

工期要求：30天（保证业主的工期要求及顺延条件）。

由于招标方未提供工程开竣工日期及详细的里程碑进度节点计划，根据我们以往类似工程的施工经验，暂拟定工程在2012年6月开工，2012年7月全部膜结构安装完成，整个工期为30个日历天。

此外，如果业主对工期有其他要求，我们将采取措施保证按照业主要求的竣工日期按时交工。

质量标准要求：合格；质量目标：达到优良。

安全目标：无死亡事故、工伤频率控制在建筑施工安装管理法规规定的指标范围内。

4、编制依据：根据本公司的技术力量和工程的特点进行项目经理部人员选择与机械配备；现行国家颁布的技术规范、标准、规程、图集进行编制。

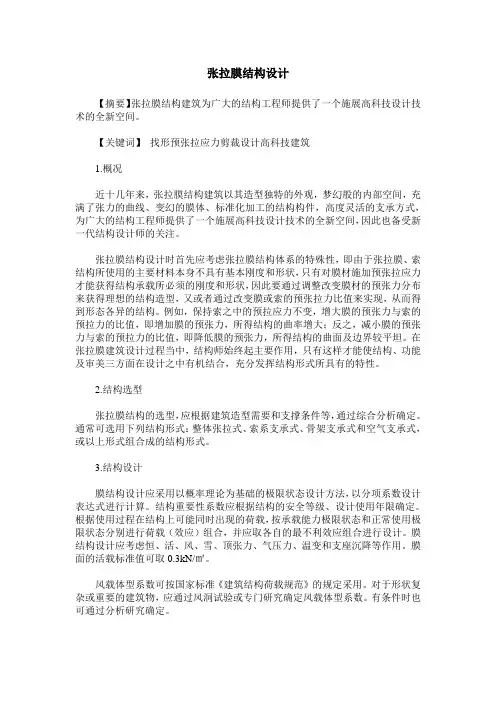

张拉膜结构设计【摘要】张拉膜结构建筑为广大的结构工程师提供了一个施展高科技设计技术的全新空间。

【关键词】找形预张拉应力剪裁设计高科技建筑1.概况近十几年来，张拉膜结构建筑以其造型独特的外观，梦幻般的内部空间，充满了张力的曲线、变幻的膜体、标准化加工的结构构件，高度灵活的支承方式，为广大的结构工程师提供了一个施展高科技设计技术的全新空间，因此也备受新一代结构设计师的关注。

张拉膜结构设计时首先应考虑张拉膜结构体系的特殊性，即由于张拉膜、索结构所使用的主要材料本身不具有基本刚度和形状，只有对膜材施加预张拉应力才能获得结构承载所必须的刚度和形状，因此要通过调整改变膜材的预张力分布来获得理想的结构造型，又或者通过改变膜或索的预张拉力比值来实现，从而得到形态各异的结构。

例如，保持索之中的预拉应力不变，增大膜的预张力与索的预拉力的比值，即增加膜的预张力，所得结构的曲率增大；反之，减小膜的预张力与索的预拉力的比值，即降低膜的预张力，所得结构的曲面及边界较平坦。

在张拉膜建筑设计过程当中，结构师始终起主要作用，只有这样才能使结构、功能及审美三方面在设计之中有机结合，充分发挥结构形式所具有的特性。

2.结构选型张拉膜结构的选型，应根据建筑造型需要和支撑条件等，通过综合分析确定。

通常可选用下列结构形式：整体张拉式、索系支承式、骨架支承式和空气支承式，或以上形式组合成的结构形式。

3.结构设计膜结构设计应采用以概率理论为基础的极限状态设计方法，以分项系数设计表达式进行计算。

结构重要性系数应根据结构的安全等级、设计使用年限确定。

根据使用过程在结构上可能同时出现的荷载，按承载能力极限状态和正常使用极限状态分别进行荷载（效应）组合，并应取各自的最不利效应组合进行设计。

膜结构设计应考虑恒、活、风、雪、顶张力、气压力、温变和支座沉降等作用。

膜面的活载标准值可取0.3kN/㎡。

风载体型系数可按国家标准《建筑结构荷载规范》的规定采用。

对于形状复杂或重要的建筑物，应通过风洞试验或专门研究确定风载体型系数。

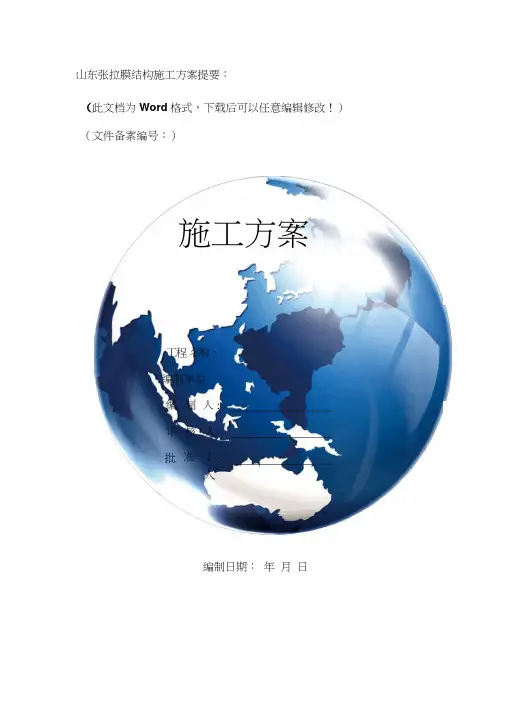

山东张拉膜结构施工方案提要：
（此文档为Word 格式，下载后可以任意编辑修改！）
（文件备案编号：）
编制日期： 年 月 日
称 程 人 批 准 丿人
施工方案 .编制单位:
山东张拉膜结构施工方案
膜结构的建筑有着非常多的运用，膜结构停车棚是最为常见的结构,膜结构停车棚该如何来进行维护呢？1、车棚膜结构要定期的进行清洗,山东张拉膜结构施工方案_华台建筑,在清晰的时候要采用专业的清洗剂,从专业的技术角度来看，车棚摩羯顾不一定需要清洗，山东张拉膜结构施工方案_华台建筑,对大多数膜材来说，其清洗不能够延长工作寿命，而且还相反不恰当的清洗会缩短使用寿命。

2、要设计出形态简洁张力自平衡膜结构车棚，山东张拉膜结构施工方案_华台建筑,清洗要保证不破坏PVDF和FEP等涂层膜材表面处理层，因此不可以使用擦洗剂、强溶剂、硬刷等,和家用肥皂或餐具清洁剂相比，一般膜材清洗剂通常是相对安全，也要避免其皮肤、眼睛和黏膜长期接触。

3、膜面在潮湿状态下会很滑，因此要使用安全绳以及防坠网等安全措施,要考虑到清洗老旧建筑时可能会发生的断裂等破坏，故应在其下布置安全网。

4、膜结构车棚如果产生积水，就必须要立即清除积水和积雪,如果雨雪天气持续不断，积水会让膜材破坏，要对公众关闭膜面覆盖的空间，并立即采取措施避免新积水。

山东张拉膜结构施工方案_华台建筑
带大家一起来了解下膜结构停车棚这个行业跟着年代的开展，膜结构停车棚工程膜结构膜结构停车棚的需求量越来越大，为何怎样多人挑选膜结构膜结构停车棚呢，今天和大家共享下膜结构膜结构停车。

浅谈张拉膜结构设计理论及分析方法摘要：张拉膜结构是一种新型的空间张拉柔性体系。

与传统结构体系相比，张拉膜结构有着自己独特设计理论及分析方法，其设计理论主要包括形态分析、荷载分析和裁剪分析三方面。

本文对张拉膜结构的设计理论和分析方法加以总结。

关键词：张拉膜结构；形态分析；荷载分析；裁剪分析引言张拉膜结构是依靠膜面自身的张拉应力与支撑杆和拉索共同作用构成的结构体系，其基本组成单元是支撑柱、张拉索和覆盖的膜材。

张拉膜结构通过对索膜施加的预应力，使结构张成具有一定几何外形的空间曲面来承受外力的作用。

由于以上特性，张拉膜结构已成功应用于许多大型建筑物[1，2，3，5]。

1 张拉膜结构的设计内容张拉膜结构设计内容主要包括三方面：形态分析、荷载分析和裁剪分析[1]。

张拉膜结构为柔性结构，在对膜面施加预张力之前，其外形完全不确定，也不能承受任何外荷载。

对膜面施加预张力后，张拉膜结构才具备特定的外形并保持应力平衡状态，成为可以承受外部荷载的结构[4，5]。

张拉膜结构设计的第一个阶段就是形态分析，即寻找一种既能满足建筑造型和功能的要求，又能保持某种自平衡预应力分布状态的结构初始几何形状。

确定张拉膜结构的几何外形后，就进入荷载分析阶段，综合考虑安全性、经济性指标，确定荷载作用的合理取值及相应的组合，根据其受力状态，验算膜结构是否满足极限抗拉强度和实际使用功能的要求。

完成荷载分析之后，再进行张拉膜结构的剪裁分析。

经过形态分析得到的膜结构几何外形通常为三维不可展曲面。

张拉膜结构的空间曲面形状最终是由许多块裁剪过的小块膜材拼接形成的。

裁剪分析就是在考虑预应力的施加分区、薄膜材料的性能、幅宽及单元划分策略的前提下，寻找适合的裁剪线位置及其分布，划分裁剪条元，计算设计二维平面膜材的裁剪下料图[2，5]。

2 形态分析形态分析一般有两种设计方法：找态分析和找形分析。

（1）找态分析：以几何形状作为已知，先由建筑师给出一个初始的几何形状（包括边界线和边界点，以及曲面内几个形状控制曲线或控制点）和约束条件，而后在其上作用节点力。

结构设计论文:张拉膜建筑设计研讨论文关于《结构设计论文:张拉膜建筑设计研讨论文》，是我们特意为大家整理的，希望对大家有所帮助。

薄膜材料质量很轻，每平方米大概700～1700克。

轻质的结构材料大大减少了结构自重和材料运输的成本。

轻质的结构和较大的结构变形能力还使张拉膜结构能够吸收震动，减轻地震对建筑的破坏作用，十分适合地震多发地区。

薄膜材料具有一定的透光性能，常用膜材能透过大概4%～16%的光线。

在白天建筑内部不需要人工照明，减少了建筑的能量消耗。

在夜晚室内的灯光从膜面透出来，勾勒出张拉膜结构雕塑般的形体，成为夜晚的一道风景。

薄膜材料具有很高的反射率，大量的阳光热辐射能被膜材反射回去，张拉膜结构极小的结构体量使其不会吸收大量的热量，减少了建筑的空调负担，十分适合炎热地区的气候。

通过设置双层薄膜或多层薄膜结构，增加透明保温层能使张拉膜结构保持透光性的同时能大大提高结构的隔热系数，使其适应严寒的气候。

张拉膜最大最吸引人的优势就是它那优美典雅的有机造型，总能抓住参观者的目光，赋予建筑鲜明的视觉特点，改变了公众传统的建筑印象和建筑审美，丰富了建筑师的创作手法。

张拉膜的结构概念1.结构组成张拉膜结构是一种新型的结构形式，它和以刚性材料为主要结构材料，受弯为主要受力方式的传统结构不同，它是以柔性的薄膜作为结构材料，通过支承张拉系统对薄膜施加预应力使其形成稳定的负曲面造型，获得结构刚度，能够覆盖大跨度空间的一种空间结构体系。

如后附图1是张拉膜结构的两种最基本的结构形式马鞍形结构单元和锥形结构单元的示意图。

它们都是由支承张拉系统和膜面组成。

支承张拉系统包括桅杆、拉索、锚点、边索、脊索等，它们是对薄膜施加预应力的结构构件，并且是张拉膜结构重要的造型要素。

在张拉膜结构中薄膜既承受建筑荷载是结构的一部分，同时又是建筑的维护结构。

2.膜面的几何要求张拉膜结构和其他传统结构形式最大的区别在于它所使用的结构材料。

传统的建筑结构采用的都是刚性材料，结构可以直接从材料中获得刚度。

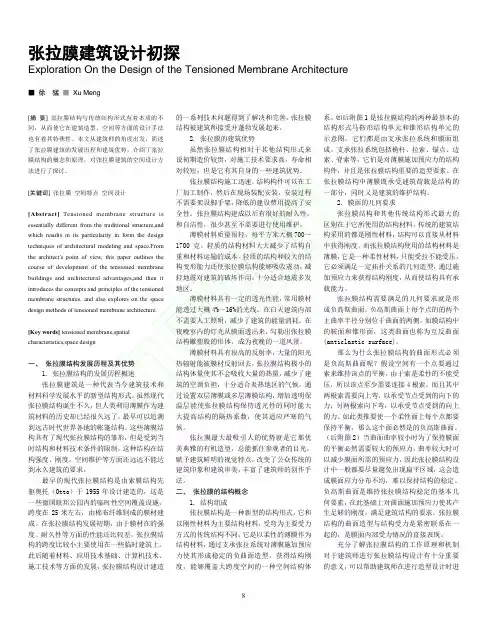

张拉膜建筑设计初探Exploration On the Design of the Tensioned Membrane Architecture ■ 徐 猛 ■Xu Meng[摘 要] 张拉膜结构与传统结构形式有着本质的不同，从而使它在建筑造型、空间等方面的设计手法也有着其特殊性。

本文从建筑师的角度出发，简述了张拉膜建筑的发展历程和建筑优势，介绍了张拉膜结构的概念和原理，对张拉膜建筑的空间设计方法进行了探讨。

[关键词] 张拉膜 空间特点 空间设计[Abstract]Tensioned membrane structure is essentially different from the traditional structure,and which results in its particularity in form the design techniques of architectural modeling and space.From the architect's point of view, this paper outlines the course of development of the tensioned membrane buildings and architectural advantages,and then it introduces the concepts and principles of the tensioned membrane structures, and also explores on the space design methods of tensioned membrane architecture.[Key words] tensioned membrane,spatial characteristics,space design一、 张拉膜结构发展历程及其优势1. 张拉膜结构的发展历程概述张拉膜建筑是一种代表当今建筑技术和材料科学发展水平的新型结构形式。

张拉膜结构施工方案
张拉膜结构是一种极具灵活性的结构形式，它不但可以实现设计的广泛应用，还具有强度高、质量轻、有机结构等特点，得到了广泛应用。

但由于它具有复杂的结构，完成张拉膜结构施工要求技术和工艺水平较高，施工过程复杂，因此张拉膜结构施工需要特别注意以下几点：
一、设计准备工作。

在施工之前，必须进行充分的设计准备，设计要求必须根据张拉膜结构的特性，对刚度、张力等必须作出明确的规定，再根据外部环境的要求，选择合适的材料，考虑实际使用情况，以保证设计的可行性。

二、施工准备工作。

施工前还要做好准备工作，检查材料的品质，确定施工工艺，明确施工部位，绘制施工图纸，准备施工配件，设定安全防护措施等。

三、施工技术要求。

施工现场必须有专业技术人员负责，充分考虑张拉膜结构复杂的特性，确保施工质量，并采用合适的工艺技术和安全措施，保证施工安全可靠，以便得到高质量的张拉膜结构。

四、安全措施。

安全措施是张拉膜结构施工的重要保障，应当采取行业有关的安全措施，避免发生安全事故。

保证施工人员的人身安全，现场施工时，要求施工人员佩戴劳动防护用品，并严格按照安全操作规程施工。

五、施工质量把关。

施工质量是张拉膜结构施工的重要保障。

在施工过程中，应严格按照设计要求进行施工，采取有效的施工技术和
工艺操作，确保施工质量，同时及时发现施工中存在的问题，及时采取措施纠正。

以上就是有关张拉膜结构施工的方案介绍，以确保施工的质量及安全，充分发挥张拉膜结构的抗震性和特殊性能。

由于张拉膜结构施工具有一定的复杂性，因此施工中应当高度重视，确保其质量和安全，以确保其正常使用。

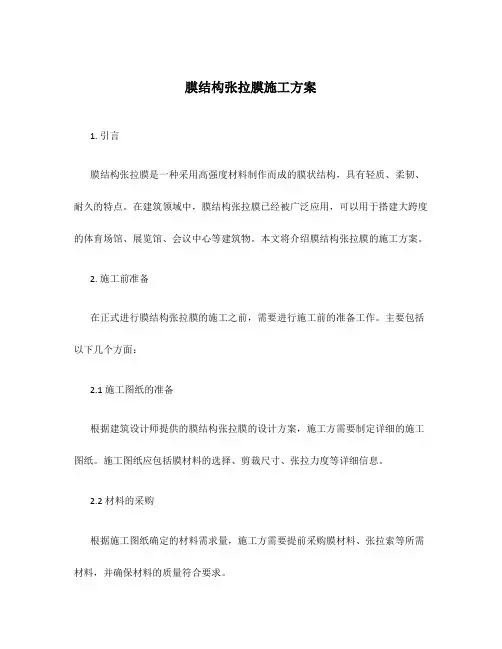

膜结构张拉膜施工方案1. 引言膜结构张拉膜是一种采用高强度材料制作而成的膜状结构，具有轻质、柔韧、耐久的特点。

在建筑领域中，膜结构张拉膜已经被广泛应用，可以用于搭建大跨度的体育场馆、展览馆、会议中心等建筑物。

本文将介绍膜结构张拉膜的施工方案。

2. 施工前准备在正式进行膜结构张拉膜的施工之前，需要进行施工前的准备工作。

主要包括以下几个方面：2.1 施工图纸的准备根据建筑设计师提供的膜结构张拉膜的设计方案，施工方需要制定详细的施工图纸。

施工图纸应包括膜材料的选择、剪裁尺寸、张拉力度等详细信息。

2.2 材料的采购根据施工图纸确定的材料需求量，施工方需要提前采购膜材料、张拉索等所需材料，并确保材料的质量符合要求。

2.3 现场准备工作在进行膜结构张拉膜施工时，需要准备好施工现场。

包括清理施工区域，搭建起脚手架和支撑结构以供工人操作使用。

3. 施工步骤3.1 膜材料的剪裁根据施工图纸，将膜材料按照所需尺寸进行剪裁。

在剪裁过程中，务必仔细检查尺寸，确保剪裁的膜材料与设计一致。

3.2 张拉索的安装在施工现场搭建好支撑结构后，需要安装张拉索。

张拉索一般由钢索或高强度聚酯纤维制成，用于给膜结构张拉膜施加张力。

张拉索的安装应按照设计要求进行，确保张拉力度合适。

3.3 张拉膜的安装安装张拉膜时，需要将剪裁好的膜材料在支撑结构上进行固定。

可以使用卡扣、焊接等方式将膜材料牢固地固定在支撑结构上。

在安装过程中，需注意膜材料的拉伸度，应保持均匀且合适的张力。

3.4 焊接处理在张拉膜安装完成后，需要对接缝部位进行焊接处理。

焊接可以提高膜结构的密封性和结构稳定性。

焊接处理应遵循焊接工艺，确保焊接质量。

3.5 最终调整完成膜结构张拉膜的安装和焊接后，需要对整个结构进行最终调整。

检查膜材料的张拉度和平整度，调整支撑结构的稳定性，确保整个膜结构张拉膜施工完成后符合设计要求。

4. 施工注意事项4.1 安全第一在进行膜结构张拉膜施工时，要时刻注意施工安全。

大跨度多单元倒扣式张拉膜施工工法大跨度多单元倒扣式张拉膜施工工法主要应用于大型建筑结构的覆盖，例如体育馆、展览馆等。

下面将详细介绍该工法的工艺原理、施工工艺以及其他相关要素。

一、前言大跨度多单元倒扣式张拉膜施工工法是一种快速、高效的施工方法，能够实现大跨度建筑结构的覆盖。

通过膜材料的张拉和固定，可以形成稳定的建筑物。

二、工法特点1. 倒扣式设计：该工法采用倒扣式设计，即先悬挂膜材料，再进行张拉和固定。

这种设计能够更好地保护膜材料，在施工过程中减少受损的可能性。

2. 多单元施工：该工法将建筑结构分为多个单元进行施工，每个单元都具有独立的张拉膜系统。

这样能够提高施工效率，减少施工周期。

3. 张拉膜施工：通过张拉膜材料实现建筑结构的形成。

膜材料具有较高的抗拉强度和耐久性，能够满足大跨度建筑结构的要求。

三、适应范围大跨度多单元倒扣式张拉膜施工工法适用于大型建筑结构的覆盖，特别是体育馆、展览馆等场馆。

由于这些场馆常常需要大跨度的空间，所以采用该工法可以更好地满足设计要求。

四、工艺原理1. 施工工法与实际工程之间的联系：施工工法根据实际工程要求进行设计，考虑建筑结构的形状、雨、风和雪等外力作用，以确保建筑物的稳定性。

2. 采取的技术措施：该工法通过倒扣式设计、多单元施工和张拉膜施工等技术措施实现建筑结构的覆盖。

同时，还需要考虑膜材料的选用、张拉力的控制等因素。

五、施工工艺1. 预处理工作：包括清理施工现场、确定施工平面、安装临时支撑等工作。

2. 安装膜材料：首先将膜材料悬挂在临时支承上，然后逐渐张拉和固定。

3. 张拉膜材料：采用张拉设备逐渐施加张拉力，将膜材料拉紧并固定在结构上。

张拉力需要根据设计要求进行控制，以避免膜材料的过度张拉或不足。

4. 固定膜材料：采用适当的方式，如钉子、板螺母等，将膜材料固定在结构上，形成稳定的建筑物。

六、劳动组织根据工程规模和施工周期确定劳动人员的数量和组织形式。

包括项目经理、施工人员、质检员等。

张拉膜结构设计
张拉膜结构是一种新型的高性能结构，它主要用于建造低成本、高效率和节能减排的建筑物。

它是由一层厚薄不一的聚合物膜制成，这层膜可以抗水、抗老化、抗耐久、抗耐磨、抗紫外线和抗冷热等。

张拉膜结构的设计包括三个部分：
1、膜的材料选择：根据建筑物的使用环境及其特点，选择不同材料的膜，使膜具有较好的抗风、抗雨、抗紫外线、抗老化、抗耐久性及抗冷热等功能；
2、张拉膜结构的布置：为了使膜结构坚固耐用，需要将膜按照一定的规律布置，以确保膜的牢固度和延展性；
3、固定膜结构：有多种方法可以将膜结构固定在建筑物上，如用拉索、支架、扣件、挂钩等固定，以确保膜的牢固性和耐久性。

张拉膜结构的组成及张拉膜结构的设计是什么张拉膜结构是依靠膜自身的张拉应力与支撑杆和拉索共同构成机构体系。

张拉膜结构车棚是由多种高强薄膜材料及加强构件（钢架、钢柱或钢索）通过一定方式使其内部产生一定的预张应力以形成某种空间形状，作为覆盖结构，并能承受一定的外荷载作用的一种空间结构形式。

城市的交通枢纽是城市命脉的关键性建筑，使用功能要求建筑物各组成单元的标志明确。

因而近来年，这类建筑越来越多采用膜结构。

建筑膜材料的使用寿命为25年以上。

在使用期间，在雪或风荷载作用下均能保持材料的力学形态稳定不变。

建成於1973年的美国加州La Verne大学的学生活动中心是已有23年历史的张拉膜结构建筑．跟踪测试与材料的加载与加速气候变化的试验，证明它的膜材料的力学性能与化学稳定性指标下降了20%至30%，但仍可正常使用。

膜的表层光滑，具有弹性，大气中的灰尘、化学物质的微粒极难附著与渗透，经雨水的冲刷建筑膜可恢复其原有的清洁面层与透光性。

张拉整体结构是由一组连续的拉杆和连续的或不连续的压杆组合而成的自应力、自支撑的网状杆系结构，其中「不连续的压杆」的含义是压杆的端部互不接触，即一个节点上只连接一个压杆。

Tensegrity是美国建筑师R.B.Fuller首先提出的一种结构思想，他认为宇宙的运行就是按照张拉整体的原理进行的，即万有引力是一个平衡的张力网，各个星球是这个网中的一个个独立的孤立点。

这种结构体系中的索网就相当於宇宙中的万有引力，独立的受压杆件相当於宇宙中的星球。

膜结构设计一、膜结构采用以概率理论为基础的极限状态设计方法，用分项系数的设计表达式进行计算。

二、膜结构应根据建筑物的性质和等级、使用年限、使用功能、结构跨度、防火要求、地区自然条件及膜材的耐用年限等要求进行膜材选用。

三、膜结构的设计应根据荷载、支承条件、制作加工、施工工况及其它特殊条件进行。

四、膜结构的设计内容包括形状设计、荷载分析、裁剪设计、配件设计、支承结构设计。

一、从结构方式上大致可分为骨架式、张拉式、充气式膜结构3种形式海口海洋世界入口膜结构1.骨架式膜结构（Frame Supported Structure）以钢构或是集成材构成的屋顶骨架后，在其上方张拉膜材的构造形式，下部支撑结构安定性高，因屋顶造型比较单纯，开口部不易受限制，且经济效益高等特点，广泛适用于任何大，小规模的空间。

青岛音乐广场2.张拉式膜结构（Tension Suspension Structure）以膜材、钢索及支柱构成，利用钢索与支柱在膜材中导入张力以达安定的形式。

除了可实践具创意，创新且美观的造型外，也是最能展现膜结构精神的构造形式。

近年来，大型跨距空间也多采用以钢索与压缩材构成钢索网来支撑上部膜材的形式。

因施工精度要求高，结构性能强，且具丰富的表现力，所以造价略高于骨架式膜结构。

3.充气式膜结构（Pneumatic Structure）充气式膜结构是将膜材固定于屋顶结构周边，利用送风系统让室内气压上升到一定压力后，使屋顶内外产生压力差，以抵抗外力，因利用气压来支撑，及钢索作为辅助材，无需任何梁，柱支撑，可得更大的空间，施工快捷，经济效益高，但需维持进行24小时送风机运转，在持续运行及机器维护费用的成本上较高。

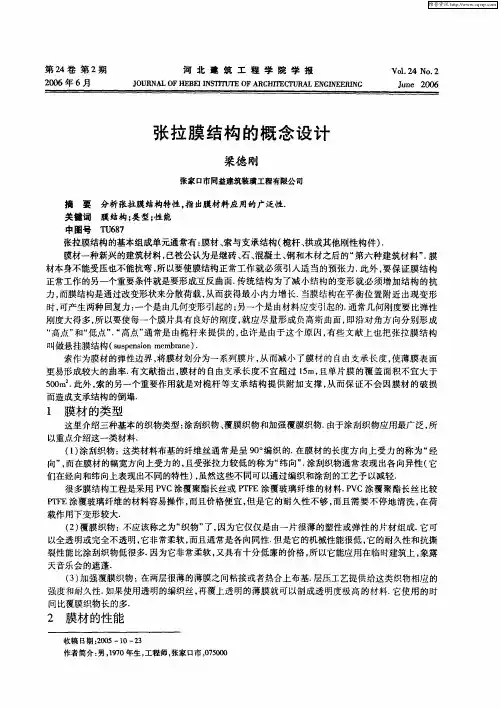

二、膜材料用于膜结构建筑中的膜材是一种具有强度，柔韧性好的薄膜材料，是由纤维编织成织物基材，在其基材两面以树脂为涂层材所加工固定而成的材料，中心的织物基材分为聚酯纤维及玻璃纤维，而作为涂层材使用的树脂有聚氯乙烯树脂（PVC），硅酮（silicon）及聚四氟乙烯树脂（PTFE），在力学上织物基材及涂层材分别具有影响下列的功能性质。

织物基材——抗拉强度，抗撕裂强度，耐热性，耐久性，防火性。

涂层材——耐候性，防污性，加工性，耐水性，耐品，透光性。

三、膜材的正确选定用于建筑膜结构的膜材，依涂层材不同大致可分为PVC膜与PTEF 膜，膜材的正确选定应考虑其建筑的规模大小、用途、形式，使用年限及预算等综合因素后决定。
