双机热备搭建系统解决方案样本

双机热备实施方案一、引言双机热备是指在主服务器出现故障时，备用服务器能够立即接管主服务器的工作，以保证系统的持续运行。

双机热备实施方案是企业信息化建设中重要的一环，它能够有效提高系统的可靠性和稳定性，保障企业的正常运营。

本文将就双机热备实施方案进行详细介绍。

二、双机热备原理双机热备系统由主服务器和备用服务器组成，主服务器负责正常的业务处理，备用服务器处于待命状态。

主服务器将实时数据同步到备用服务器上，一旦主服务器出现故障，备用服务器能够迅速接管主服务器的工作，保证系统的连续性和稳定性。

双机热备系统的实施需要考虑到硬件设备、网络连接、数据同步等多个方面，确保系统能够在最短的时间内实现故障切换。

三、双机热备实施步骤1. 硬件设备准备：首先需要准备两台性能相当的服务器，确保备用服务器能够完全替代主服务器的工作。

同时需要配置双机热备专用的网络设备，保证主备服务器之间的数据同步和通讯畅通。

2. 系统软件安装：在主备服务器上安装双机热备软件，确保数据能够实时同步，并能够实现故障切换。

同时需要进行系统的配置和优化，确保系统能够在最短的时间内完成故障切换。

3. 数据同步设置：配置主备服务器之间的数据同步策略，确保数据能够实时同步。

同时需要定期进行数据同步的测试，保证数据同步的准确性和及时性。

4. 故障切换测试：在双机热备系统实施完成后，需要进行故障切换的测试，确保备用服务器能够在主服务器故障时能够迅速接管工作，并保证系统的正常运行。

四、双机热备实施注意事项1. 确保主备服务器之间的网络连接畅通，避免数据同步的延迟和丢失。

2. 定期对双机热备系统进行全面的检查和测试，确保系统的可靠性和稳定性。

3. 对双机热备系统进行定期的维护和更新，确保系统能够及时适应业务的变化和需求。

4. 对双机热备系统的故障切换进行定期的演练，提高系统故障切换的速度和准确性。

五、结论双机热备实施方案是企业信息化建设中非常重要的一环，它能够有效提高系统的可靠性和稳定性，保障企业的正常运营。

协同办公系统双机热备解决方案1.概述方案采用了磁盘阵列作为公共存储，采用双机热备软件对系统进行管理，保障系统快速切换和持续运行。

2.技术方案2.1. 系统连接示意图OA主用服务器OA备用服务器2.2. 方案特点1.1.1. 方案简述它需要两台服务器进行群集，通常是同一型号的。

至少四块网卡，其中的两块用于两台服务器主机集群内部的“心跳”同步，另两块分别用于两台服务器与局域网的连接。

除此之外，因为要共享使用磁盘存储，所以通常还需要一个磁盘阵列，其总线类型要视具体需求而定，一般情况下，SCSI总线即可，如果需要高性能的磁盘存储，则可选择光纤通道，当然这也就要求两台服务器和磁盘阵列支持相应的总线类型。

整个双机热备份系统中，两台服务器的操作系统各自安装在两台服务器的本地存储系统中，只是需要共享的数据，如数据软件和数据文档等，就需要存放在共用的磁盘阵列中。

在工作过程中，两台服务器将以一个虚拟的IP地址对外提供服务，依工作方式的不同，将服务请求发送给其中一台服务器承担。

同时，服务器通过心跳线(目前往往采用建立私有网络的方式)侦测另一台服务器的工作状况。

当一台服务器出现故障时，另一台服务器根据心跳侦测的情况做出判断，并进行切换，接管服务。

对于用户而言，这一过程是全自动的，在很短时间内完成，从而对业务不会造成影响。

由于使用共享的存储设备，因此两台服务器使用的实际上是一样的数据，由双机或集群软件对其进行管理。

1.1.2. 方案特点⏹系统高扩展性：系统采用磁盘阵列的方式部署，能很好地适应应用对存储的扩展需求⏹系统高可用性：在硬盘出现问题的情况下，基本不影响前端应用系统而完成RAID重建⏹系统高可用性：在主用服务器出现问题之后，在双机软件的监视下系统自动在15秒至120秒之间快速切换到备用机，大大降低系统宕机时间3.附：双机热备介绍3.1. 双机热备原理和过程在系统启动后，HA首先会启动HA Daemon，根据高可用性系统的配置结构进行初始化，然后会启动相应的服务和代理程序来监控和管理系统服务。

双机热备高可用解决方案双机热备高可用解决方案是一种常见的应用服务器高可用性方案，通过将两台服务器配置为主备关系，主服务器负责正常的应用服务处理，备服务器则处于备用状态，随时准备接管主服务器的工作，以确保系统的稳定性和可用性。

以下是一个典型的双机热备高可用解决方案的构建过程，包括网络配置、数据同步、故障检测和切换机制：1.网络配置：将两台服务器连接到同一个局域网中，并配置相应的IP地址和子网掩码，确保彼此可以相互通信，建立心跳通道用于主备服务器之间的通信。

2.数据同步：在双机热备方案中，主服务器会不断处理应用请求并生成数据，备服务器需要及时同步主服务器的数据以保持数据的一致性。

这可以通过异步数据同步、基于共享存储的数据复制或者数据库复制等方式实现。

3.故障检测：为了及时检测主服务器的状态，可以使用心跳检测机制。

主服务器会周期性地向备服务器发送心跳信号，如果备服务器在一定时间内没有收到主服务器的心跳信号，就会判断主服务器发生了故障。

4.切换机制：当备服务器检测到主服务器故障后，会通过切换机制将自己转为主服务器继续处理应用请求，以确保系统的可用性。

切换机制可以通过改变DNS解析、负载均衡器配置或者通过共享存储等方式实现。

5.故障恢复：一旦主服务器恢复正常，可以通过自动或者手动的方式将主服务器重新接管应用服务，备服务器恢复备用状态。

此外，为了进一步提高系统的可用性1.冗余配置：可以通过增加更多的备服务器来提高系统的冗余度，从而进一步减少系统故障的影响。

2.负载均衡：通过引入负载均衡器来分发应用请求，可以将请求在主备服务器之间平衡分配，减轻服务器的负载。

3.监控和报警：设置监控系统来实时监测服务器的状态，以及时发现并解决潜在的问题。

总结起来，双机热备高可用解决方案是一种常见且有效的应用服务器高可用性方案，通过主备服务器的配置、网络设置、数据同步、故障检测和切换机制等措施，可以提高系统的稳定性和可用性，保证应用服务的连续性和用户体验。

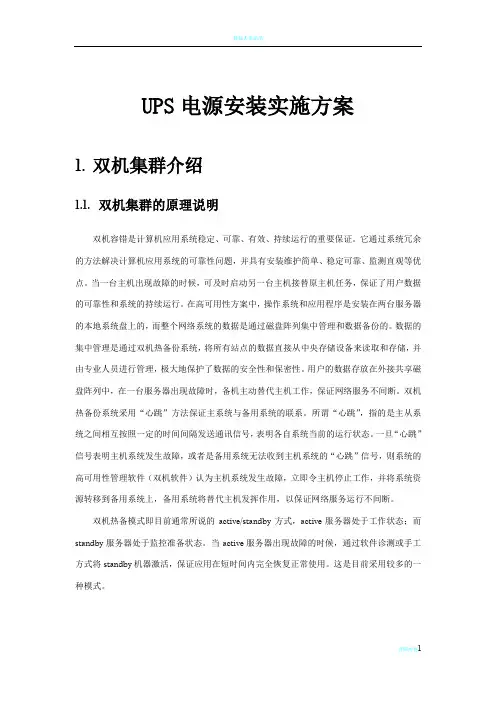

UPS电源安装实施方案1.双机集群介绍1.1.双机集群的原理说明双机容错是计算机应用系统稳定、可靠、有效、持续运行的重要保证。

它通过系统冗余的方法解决计算机应用系统的可靠性问题，并具有安装维护简单、稳定可靠、监测直观等优点。

当一台主机出现故障的时候，可及时启动另一台主机接替原主机任务，保证了用户数据的可靠性和系统的持续运行。

在高可用性方案中，操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。

数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理，极大地保护了数据的安全性和保密性。

用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时，备机主动替代主机工作，保证网络服务不间断。

双机热备份系统采用“心跳”方法保证主系统与备用系统的联系。

所谓“心跳”，指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。

一旦“心跳”信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件）认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行不间断。

双机热备模式即目前通常所说的active/standby 方式，active服务器处于工作状态；而standby服务器处于监控准备状态。

当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。

这是目前采用较多的一种模式。

1.2.双机系统逻辑图1.3.双机热备实现模式双机热备有两种实现模式，一种是基于共享的存储设备的方式，另一种是没有共享的存储设备的方式，一般称为纯软件方式。

基于存储共享的双机热备是双机热备的最标准方案。

这种方式采用两台（或多台）服务器，使用共享的存储设备（磁盘阵列柜或存储区域网SAN）。

双机热备解决方案简介双机热备是一种常见的高可用性解决方案，通过在两台服务器之间进行数据同步和状态同步，实现在主服务器故障时快速切换到备服务器，从而确保系统的持续可用性。

在本文档中，将介绍双机热备的原理、实施步骤和常见问题解决方案。

原理双机热备的原理是将主服务器和备服务器通过网络连接起来，通过定期同步数据和状态，以便备服务器能够准确地为主服务器提供备份服务。

当主服务器出现故障时，备服务器将立即接管主服务器的工作，并提供相同的服务，以保证系统的可用性。

具体的原理如下： 1. 主服务器和备服务器通过一个交换机或路由器进行网络连接。

2. 定期将主服务器的数据和状态同步到备服务器上，可以使用文件同步工具、数据库复制等技术实现。

3. 备服务器处于待命状态，随时可以接管主服务器的服务。

4. 当主服务器出现故障时，备服务器立即接管主服务器的服务，并通知管理员进行处理。

实施步骤要实施双机热备解决方案，需要进行以下步骤：步骤一：选取适合的硬件设备为了实现双机热备，首先需要选取适合的硬件设备，例如服务器、网络交换机等。

这些硬件设备应具备高可靠性和性能。

步骤二：配置网络环境在选取合适的硬件设备后，需要配置网络环境。

主服务器和备服务器应通过可靠的网络连接起来，并保证网络延迟较低和带宽较大，以确保数据和状态的快速同步。

步骤三：选择并配置数据同步及状态同步方式选择和配置合适的数据同步和状态同步方式是双机热备的关键。

可以根据具体需求选择文件同步工具、数据库复制等技术来实现数据和状态的同步。

步骤四：验证双机热备方案在配置完数据同步和状态同步后，需要进行验证双机热备方案是否生效。

可以通过模拟主服务器故障的方式来验证备服务器是否能够成功接管主服务器的服务。

步骤五：监控和管理备服务器在双机热备方案生效后，需要对备服务器进行监控和管理。

通过实时监控备服务器的状态和性能，及时发现和解决问题，确保备服务器的可靠性和可用性。

常见问题解决方案在实施双机热备方案过程中，可能会遇到一些常见的问题。

服务器双机热备解决方案服务器双机热备解决方案是一种为服务器提供高可用性和容错能力的解决方案。

通过使用两台服务器进行镜像备份和故障切换，可以实现在主服务器故障时无缝地切换到备份服务器，确保系统的连续可用性。

以下是一个详细的服务器双机热备解决方案。

1. 硬件配置：首先，选择两台具备相同规格和配置的服务器作为主备服务器，确保它们具备相同的处理能力、存储容量和网络连接性能。

在服务器之间建立高速互联通道，如双机网卡冗余链接（Multiple Network Interface Redundancy）或光纤通道（Fibre Channel），确保数据传输的稳定和可靠性。

2.系统镜像备份：在主服务器上完成系统的安装和配置后，制作主服务器的系统镜像，并定期更新备份服务器的系统镜像。

可以使用备份软件或快照工具来实现系统镜像的制作和恢复。

3. 数据同步：使用数据复制技术实现主备服务器之间数据的实时同步。

常用的数据同步方式包括同步复制（Synchronous Replication）和异步复制（Asynchronous Replication）。

在同步复制中，主服务器将数据写入备份服务器之前，需要确认数据已经被写入备份服务器。

而在异步复制中，主服务器将数据写入备份服务器后马上返回，不等待备份服务器的确认。

根据需求和实际情况选择适当的数据同步方式。

4. 心跳检测：为了监测主备服务器的状态并确保高可用性，需要在主备服务器之间建立心跳检测机制。

心跳检测可以通过心跳包（Heartbeat）或集群管理软件实现。

当主服务器发生故障时，备份服务器可以通过接收不到心跳信号来判断主服务器的故障，并开始服务切换过程。

5. 故障切换：主服务器发生故障后，备份服务器需要尽快接管主服务器的工作。

在故障切换过程中，需要确保数据的一致性和完整性。

可以通过一些技术手段来实现故障切换，如虚拟IP（Virtual IP）、磁盘共享（Shared Disk）或共享文件系统（Shared File System）等。

双机热备系统解决方案2008．11．20双机热备系统解决方案一、需求分析XXX有2台服务器，系文件存储服务器和Oracle数据库服务器，操作系统为windows server2003，带磁盘阵列系统。

在实施2台服务器双机热备之前，用户应先将2台服务器环境设臵一样。

用户要将希望双机保护的应用服务的数据库文件建立在磁盘阵列上面，并确定，2台服务器都可以对磁盘阵列上的库文件进行访问。

由双机热备原理，当用户对其要保护的应用服务做了双机之后，下面的客户端在访问用户的应用实际上是一个虚拟的地址，用户通过虚拟地址访问其应用。

该地址在实施双机之前应事先规划出来，并且该地址与2台服务器的公共地址处于同一网段。

二、推荐双机软件ROSE HA for windows、此产品是美国ROSE Datasystem Inc.出品的新一代高可用性软件，它可以将服务器组成集群系统，并对服务器进行监控、故障检测、故障恢复，保护运行于服务器中的关键性数据服务和网络服务。

对于在客户机/服务器环境中的网络及数据库中集成的高可用需求，ROSE HA 提供了非常灵活而且适用的解决方案。

三、具体方案1、系统构成：传统的双机热备份系统，使用磁盘阵列作为两台主机的共用数据存储设备，通过双机热备份软件对磁盘阵列进行管理，同时对受保护的服务进行监控和管理。

其构成如图1所示。

如果其中一台服务器由于硬件或软件原因(最近国际调查显示70%的服务器故障来自软件错误)发生故障失效,另外一台服务器可在保证提供自己原有服务的同时,启动失效服务器的应用程序、文件系统、IP地址和打印机等网络资源服务从而取代其服务器功能。

图1 有磁盘阵列双机热备份系统2、系统工作原理双机心跳监控方式：ROSE CLUSTER 通过专用网络和共享磁盘分区进行双机通讯，当专用网络出现故障的情况下，网络心跳信息自动转移到用户网络链路上。

通过该方式保障双机之间的正常通讯，从而当心跳专用网络出现故障时，不会引起整个双机状态的改变。

双机热备解决方案
《双机热备解决方案》
双机热备解决方案是一种常见的服务器容错设计，旨在确保系统在出现故障或灾难时能够持续提供稳定的服务。

这种解决方案通常用于对关键业务系统的保护，如金融交易系统、电信运营系统等。

双机热备解决方案的核心思想是通过部署两台或多台服务器，其中一台作为主服务器，另一台作为备用服务器。

主服务器负责处理用户请求和数据处理，而备用服务器则处于待命状态。

当主服务器发生故障时，备用服务器会立即接管其工作，以确保系统的连续性和可靠性。

在双机热备解决方案中，主服务器和备用服务器之间通过专用的网络连接进行实时数据同步，保证备用服务器上的数据与主服务器保持一致。

这种实时同步可以确保在主服务器故障转移时，备用服务器能够立即接管工作而不会造成数据丢失或不一致。

双机热备解决方案通过高可靠的硬件设备、智能的软件管理和实时的数据同步，可以在系统发生故障时迅速实现故障转移，并保证服务的连续性和可用性。

相对于单机方案，双机热备解决方案在容错能力和灾难恢复能力上有着明显的优势，因此受到广泛的应用。

总之，双机热备解决方案是一种有效的容错设计方案，通过部
署备用服务器和实时数据同步，可以提供高可靠性和稳定性的服务。

在应对系统故障和灾难时，双机热备解决方案能够让企业和用户享受到更加稳定和可靠的服务。

UPS电源装配实施筹划1.双机集群介绍1.1. 双机集群的道理解释双机容错是盘算机运用体系稳固.靠得住.有用.中断运行的重要包管.它经由过程体系冗余的办法解决盘算机运用体系的靠得住性问题,并具有装配保护简略.稳固靠得住.监测直不雅等长处.当一台主机消失故障的时刻,可实时启动另一台主机接替原主机义务,包管了用户数据的靠得住性和体系的中断运行.在高可用性筹划中,操纵体系和运用程序是装配在两台办事器的当地体系盘上的,而全部收集体系的数据是经由过程磁盘阵列分散治理和数据备份的.数据的分散治理是经由过程双机热备份体系,将所有站点的数据直接从中心存储装备来读取和存储,并由专业人员进行治理,极大地呵护了数据的安然性和保密性.用户的数据存放在外接共享磁盘阵列中,在一台办事器消失故障时,备机主动替代主机工作,包管收集办事不间断.双机热备份体系采取“心跳”办法包管主体系与备用体系的接洽.所谓“心跳”,指的是主从体系之间互相按照必定的时光距离发送通信旌旗灯号,标明各自体系当前的运行状况.一旦“心跳”旌旗灯号标明主机体系产生故障,或者是备用体系无法收到主机体系的“心跳”旌旗灯号,则体系的高可用性治理软件（双机软件）以为主机体系产生故障,立刻令主机停滞工作,并将体系资本转移到备用体系上,备用体系将替代主机施展感化,以包管收集办事运行不间断.双机热备模式即今朝平日所说的active/standby 方法,active办事器处于工作状况;而standby办事器处于监控预备状况.当active办事器消失故障的时刻,经由过程软件诊测或手工方法将standby机械激活,包管运用在短时光内完全恢复正常运用.这是今朝采取较多的一种模式.1.2. 双机体系逻辑图1.3. 双机热备实现模式双机热备有两种实现模式,一种是基于共享的存储装备的方法,另一种是没有共享的存储装备的方法,一般称为纯软件方法.基于存储共享的双机热备是双机热备的最尺度筹划.这种方法采取两台（或多台）办事器,运用共享的存储装备（磁盘阵列柜或存储区域网SAN）.两台办事器可以采取热备（主从）.互备.双工（并行）等不合的方法.在工作进程中,两台办事器将以一个虚拟的IP地址对外供给办事,依工作方法的不合,将办事请求发送给个中一台办事器承担.同时,办事器经由过程心跳线（今朝往往采取树立私有收集的方法）侦测另一台办事器的工作状况.当一台办事器消失故障时,另一台办事器依据心跳侦测的情形做出断定,并进行切换,接收办事.对于用户而言,这一进程是全主动的,在很短时光内完成,从而对营业不会造成影响.因为运用共享的存储装备,是以两台办事器运用的现实上是一样的数据,由双机或集群软件对其进行治理.1.4. 双机体系衔接示意图2.SAP和MII双机集群解决筹划今朝SAP和MII的临盆体系已经稳固运行,要实现SAP和MII 双机集群的解决筹划,必须要知足几个前提,并制订严密的实施筹划,并进行风险评估后方可实施.2.1. 存储备份请求2.1.1.存储备份磁盘空间请求今朝的SAP临盆体系已经运用了几个月了,产生了大量的临盆数据,所以在做SAP双机集群的时刻须要对现有的临盆数据进行备份,包含SAP的文件体系备份以及oracle数据库的全库备份.SAP的备份数据包含：SAP运用.可履行文件和一些日记,占用6GB,增长率可以疏忽不计存放数据库备份数据的目次,占用187GB,存放了比来一个月的备份数据,依据须要可以顺应删除.SAP数据库,占用160多GB,每月增长10GB.完全备份这些数据须要的磁盘空间,6+92.5+187+160= 446GB,小于500GB.今朝的MII临盆体系已经运用了几个月了,在做MII双机集群的时刻须要对现有的临盆数据进行备份,包含MII的文件体系以及oracle数据库的全库备份.MII的备份数据包含：MII的数据库,占用35GB,增长量很小.其它文件,可以疏忽不计.完全备份这些数据须要的磁盘空间,小于100GB.2.1.2.当前体系存储空间分派图从图中我们可以清晰的看到,存储磁盘共有9TB的空间可以运用,各体系今朝已经分派了8TB的磁盘空间,还有1TB的空间可以分派运用.2.1.3.存储磁盘运用情形剖析今朝各临盆体系的文件体系的增长是根本不变的,重要的磁盘增长量分散在数据库上.各临盆体系数据库在不合时代占用磁盘空间和数据增长的情形如下表,2.2. 硬件请求2.2.1.SAP体系因为今朝SAP的临盆体系已经采取了一台HP DL580 G5的办事器作为主机,SAP的临盆数据保管在HP的MSA2000的存储盘柜上,办事器与存储之间采取光纤链路与光纤交流机进行通信,所以实现SAP的双机集群解决筹划还须要的硬件主如果添加一台HP DL580 G5的办事器作为备机.2.2.2.MII体系而MII临盆体系采取的是HP DL380 G6的办事器作为主机,MII 的临盆数据保管在HP的MSA2000的存储盘柜上,办事器与存储之间采取光纤链路与光纤交流机进行通信,所以实施MII双机集群解决筹划还须要的硬件主如果添加一台HP DL380 G6办事器作为备机.2.2.3.光纤交流机端口允许今朝的HP光纤交流机采取的是HP 8/24 SAN Switch,即购置了8个光纤交流机端口的允许,而如今已经由7台办事器运用了7个端口,假如同时装配SAP和MII双机体系,再增长两台临盆办事器就须要对端口运用允许进行进级.2.2.4.KVM切换器进级今朝的KVM切换装备只有8个端口,而假如增长两台办事器,就须要9个端口,是以要对KVM切换器装备进行进级,须要再购置一台8端口的KVM切换器与原切换装备进行级连,归并之后,在输出显示器上可同时对16台办事器进行切换显示.2.2.5.存储装备在存储装备方面,除了备份当前的SAP和MII临盆数据之外,假如须要充分斟酌冗余,则在现有的存储磁盘基本上须要增长存储扩大笼以及存储硬盘等装备.是以,对SAP和MII体系做双机集群功效,就须要斟酌两种筹划（增长存储装备.不增长存储装备）.2.2.6.备件存储硬盘在长期的不竭电运用进程中,比较轻易产生问题甚至是故障报警,为了能在第一时光对产生故障的硬盘进行改换,就须要预备几块硬盘备用,在此建议运用3块1TB的硬盘作为备件.今朝每台临盆办事器都设置装备摆设了三块硬盘做RAID5,可以包管一块硬盘产生故障时,办事器的数据不会丧掉.假如要确保数据的绝对安然,并能在第一时光对故障硬盘进行改换,则还须要斟酌预备几块办事器硬盘作为备件,在此建议预备4块146GB（与原型号一样）的办事器硬盘为备件.2.2.7.防雷装备因为机房今朝已经装配了一.二级防雷装备,斟酌到机柜中的装备较多,负载较大,须要做好防雷措施.是以可斟酌采取在机房配电柜和机柜PDU之间增长两路三级防雷装备.2.2.8.硬件装备清单2.2.8.1. 筹划一不增长存储装备筹划本筹划主如果运用现有的存储装备中的未分派的磁盘空间来备份临盆数据,是以,除了装配双机增长的办事器以及光纤交流机端口允许和所需配件之外,无需再增长存储装备.装备设置装备摆设清单如下：DL580 G5 1台项目设置装备摆设解释数目备注处理器Intel 四核Xeon E7420 2 4核处理器,共8核内存16 X 2GB =32GB16最大支撑256GB内置硬盘146GB X 3310k rpm,RAID5,最多可扩至16块光驱DVD 1 可选DVD/RWRAID卡P400I/256MB 1网卡10/100/1000M2内置100M/1000M网卡掌握终端ILO（选配） 1 体系治理 (可选)DL380 G6 1台项目设置装备摆设解释数目备注处理器Intel 双核Xeon E5540 1 四核处理器内存8 X 2GB = 16GB8最大支撑256GB内置硬盘146GB X 3310k rpm,RAID5,最多可扩至16块光驱DVD 1 可选DVD/RWRAID卡P400I/256MB 1网卡10/100/1000M2内置100M/1000M网卡掌握终端ILO（选配） 1 体系治理 (可选)光纤交流机端口允许 2套项目设置装备摆设解释数目备注光纤交流机端口允许HP 8/8 and 8/24 SANSwitch 8-pt Upgr LTU2 为了做SAP和MII临盆体系的双机,两台光纤交流机增长2套8个端口的允许KVM切换器进级装备 1套项目设置装备摆设解释数目备注KVM切换器HP 0x2x8 KVM SVRCNSL SW 1经由过程级连方法与原KVM切换器衔接,归并后,可同时对16台办事器进行切换显示.衔接线KVM USB Cnsl Itfc Adptr1PK ALL2 增长两台办事器装备,增长2条衔接线光纤卡（单模HBA卡）4块项目设置装备摆设解释数目备注光纤卡HP 41B PCIe 4Gb FCSingle Port HBA4 给SAP和MII体系做双机,增长两台办事器,就须要增长4块单模的HBA卡光纤收发模块 8个项目设置装备摆设解释数目备注光纤收发模块HP 8Gb Shortwave B-series FC SFP+ 1 Pack8 4块单模的HBA卡,须要8个光纤收发模块光纤跳线 8根项目设置装备摆设解释数目备注光纤跳线15米LC-LC 多模光纤通道电缆8 8个光纤收发模块须要8条15米长的LC-LC多模光纤通道电缆备件硬盘存储硬盘3块.办事器硬盘5块项目设置装备摆设解释数目备注办事器硬盘备件HP 146GB 10K SAS 2.5DP HDD4 作为办事器硬盘的备件.存储硬盘备件HP MSA2 1TB 7.2K rpm3.5 inch SATA HDD3 作为存储装备的备件. 防雷装备项目设置装备摆设解释数目备注三级防雷器型号OBO VF230 2 原机柜须要装配2个OBO三级防雷器,确保装备安然装备清单表编号类型装备名称数目1 办事器DL580 G5 12 办事器DL380 G6 13 配件光纤交流机端口允许(2 X8)2注：假如厂方能供给光纤交流机端口允许,则红色部分可从本筹划装备清单中去除2.2.8.2. 筹划二增长存储装备筹划因为今朝存储装备MSA2000中已经插满了12块1T的硬盘,而今朝已经分派了11块硬盘给体系运用,1块作为热备盘,个中只有1TB的空间没有分派,是以,除了备份现有的临盆数据外,斟酌到几年后的数据量增长存储磁盘空间可能不敷,须要增长存储装备,在本次装配设置装备摆设SAP和MII双机集群时一路增长存储装备.可经由过程增长存储盘柜扩大笼和存储硬盘的方法来实现.别的,假如增长了两台办事器,再增长存储扩大装备,现有机柜的承重.容量.负载可能会压力较大,可斟酌新增一个机柜的解决筹划.在实施时,将新旧两个机柜并排放在一路,中心可相隔1-2米的距离,从新增机柜的PDU中经由过程两路电源线接入机房配电柜中,新增机柜中安顿新增的两台办事器,存储扩大装备照样存放在原机柜中.新旧机柜中的双机体系相干办事器可采取从地板下穿网线进行衔接.新增机柜办事器与原机柜的存储装备经由过程地板下穿光纤线衔接.新增机柜中的办事器接入机房收集交流机可采取从地板下穿网线进行衔接新旧机柜的衔接线如下图所示装备设置装备摆设清单如下：DL580 G5 1台项目设置装备摆设解释数目备注处理器Intel 四核Xeon E7420 2 4核处理器,共8核内存16 X 2GB =32GB16最大支撑256GB内置硬盘146GB X 3310k rpm,RAID5,最多可扩至16块光驱DVD 1 可选DVD/RWRAID卡P400I/256MB 1网卡10/100/1000M2内置100M/1000M网卡掌握终端ILO（选配） 1 体系治理 (可选)DL380 G6 1台项目设置装备摆设解释数目备注处理器Intel 双核Xeon E5540 1 四核处理器内存8 X 2GB = 16GB8最大支撑256GB内置硬盘146GB X 3310k rpm,RAID5,最多可扩至16块光驱DVD 1 可选DVD/RWRAID卡P400I/256MB 1网卡10/100/1000M2内置100M/1000M网卡掌握终端ILO（选配） 1 体系治理 (可选)光纤交流机端口允许 2个项目设置装备摆设解释数目备注光纤交流机端口允许HP 8/8 and 8/24 SANSwitch 8-pt Upgr LTU2 为了做SAP和MII临盆体系的双机,两台光纤交流机增长2套8个端口的允许KVM切换器进级装备 1套项目设置装备摆设解释数目备注KVM切换器HP 0x2x8 KVM SVRCNSL SW 1经由过程级连方法与原KVM切换器衔接,归并后,可同时对16台办事器进行切换显示.衔接线KVM USB Cnsl Itfc Adptr1PK ALL2 增长两台办事器装备,增长2条衔接线光纤卡（单模HBA卡）4块项目设置装备摆设解释数目备注光纤卡HP 41B PCIe 4Gb FCSingle Port HBA4 给SAP和MII体系做双机,增长两台办事器,就须要增长4块单模的HBA卡光纤收发模块 8个项目设置装备摆设解释数目备注光纤收发模块HP 8Gb Shortwave B-series FC SFP+ 1 Pack8 4块单模的HBA卡,须要8个光纤收发模块光纤跳线 8根项目设置装备摆设解释数目备注光纤跳线15米LC-LC 多模光纤通道电缆8 8个光纤收发模块须要8条15米长的LC-LC多模光纤通道电缆存储扩大装备 1套项目设置装备摆设解释数目备注存储扩大笼HP MSA2012 3.5-inDriveBay Chassis1作为存储硬盘的扩大架,可与原存储掌握器相连.存储硬盘HP MSA2 1TB 7.2K rpm3.5 inch SATA HDD3 3块1TB存储硬盘可做RAID5 备件硬盘 3块项目设置装备摆设解释数目备注办事器硬盘备件HP 146GB 10K SAS 2.5DP HDD4 作为办事器硬盘的备件.存储硬盘备件HP MSA2 1TB 7.2K rpm3.5 inch SATA HDD3 作为存储装备的备件. 防雷装备项目设置装备摆设解释数目备注三级防雷器型号OBO VF230 4 原机柜须要装配两个防雷装备,假如新增机柜,则还须要再装配2个OBO的三级防雷装备,确保装备安然机柜项目设置装备摆设解释数目备注机柜HP10642型机柜 1 HP原装机柜1套,别的相干配件包含：PDU电源2套（1套4个插线板）.地线电源线.供电电源线.防水插头.网线等装备清单表编号类型装备名称数目1 办事器DL580 G5 12 办事器DL380 G6 13 配件光纤交流机端口允许(2 X8)24 配件光纤卡 45 配件光纤收发模块86 配件光纤跳线87 硬盘备件存储硬盘备件（1TB规格） 38 配件KVM切换器一套 19 硬盘备件办事器硬盘备件（146GB）9注：假如厂方能供给光纤交流机端口允许,则红色部分可从本筹划装备清单中去除2.3. 软件请求因为今朝SAP和MII临盆体系装配的操纵体系是windows2003 企业版,数据库是oracle,所以,要实现临盆体系的双机解决筹划,则须要在新增的办事器上装配响应的操纵体系.SAP和MII的装配文件和数据库软件.即操纵体系：windows2003 企业版数据库：oracle10g双机软件：由操纵体系自带的双机集群功效供给.2.4. 实施请求在对SAP和MII体系进行双机集群实施的时刻,须要知足一些实施进程中的请求.1、安插人员做好临盆数据备份的工作2、因为在实施进程中须要有必定的宕机时光,所以须要做好临盆筹划安插,即当SAP和MII临盆体系消失宕机的时刻,若何进行应急操纵,比方：入库.出库.盘库.查询.报表等操纵.以及在宕机时光内产生的数据若何处理和体系恢复后数据校验的工作等.3、须要安插人员做双机集群的装配设置装备摆设以及调试工作,须要包管办事IP.办事主机名.办事数据库实例名与本来单机装配时的雷同4、须要安插人员在全部双机集群的装配设置装备摆设进程中进行测试2.5. 实施筹划2.5.1.实施人员安插本次双机解决筹划实施须要各部分人员亲密合作,才干配合完成实施工作.具体的人员分派情形和职责如下：2.5.2.实施筹划时光表依据上表中实施筹划安插,全部双机装配设置装备摆设进程估计一周时光,建议从周一开端实施,到周末完成全部实施进程.假如须要新增机柜从新接电和布设网线,可斟酌从周六开端,到下周末停滞,使全部装配设置装备摆设时光增长2天,加倍裕如.2.6. 实施步调装配和设置装备摆设SAP和MII体系的双机集群功效的实施步调如下：2.6.1.实施预备须要与临盆部分和体系运用部分人员调和SAP和MII体系宕机后的应急处理,比方在体系宕机后：入库.出库.盘库.查询.报表等功效若何操纵.并做好实施前的时光和人员预备,包含肯定装备摆放地位.介入人员和时光安插等事宜.2.6.2.临盆数据备份主如果对SAP和MII体系的设置装备摆设文件以及ORACLE数据库的数据进行备份.对SAP和MII文件体系采取文件拷贝的方法,而对oracle数据库采取全库备份后拷贝的方法进行备份处理.备份后的数据存放到现有的存储装备MSA2000上,估计所需磁盘空间不超出1TB.Oracle数据库备份：用SAP尺度备份敕令”brbackup”实施对数据库和archive log的备份.备份后应留意保管好备份日记.备份参数文件和oracle数据库参数文件;SAP文件体系级备份：用tar技巧或其他紧缩拷贝技巧将以下SAP相干的文件体系进行备份./usr/sap/trans/usr/sap/PRD/sapmnt/PRDWindows体系相干备份：要备份hosts和service文件.2.6.3.装备上架装配分两种筹划,筹划一为不增长存储装备,筹划二为增长存储装备,选择两种筹划的工作量是不合的.筹划一的重要的工作是将新增的两台办事器放到机柜上,打上锣丝固定,装配好新增的KVM切换器,进行衔接,并整顿好从交流机到新增办事器的网线后固定到位,将原SAP和MII临盆办事器与新增的两台办事器分离用星跳线衔接,并用光纤将新增的办事器和光纤交流机进行衔接.筹划二的工作要在筹划一的基本上,还要增长在机柜中装配存储扩大笼,以及拔出新增的存储硬盘,并用SAS线衔接到存储掌握器,然后对存储装备进行响应的设置装备摆设.别的,假如选择新增一个机柜,则还要增长装配机柜及配套电源.布设和整顿衔接线的工作量.2.6.4.办事器装配操纵体系体系及双机集群功效这步主如果在新增的办事器上装配windows2003企业版操纵体系,并设置装备摆设好机械名,IP地址等,并在原SAP和MII临盆办事器上装配域,在新增的操纵体系上添加域,按照尺度的双机集群装配设置装备摆设步调在SAP和MII原临盆办事器以及新增的办事器上装配双机集群功效,并设置装备摆设收集和响应的信息.集群装配留意事项：两台集群的办事器的主机名称都应从新筹划,名称规矩应保持本来简略精华精辟的原则.集群装配后的办事名称和办事IP应包管和集群前的临盆体系名称和IP一致.2.6.5.调剂存储及设置装备摆设SAP和MII体系将存储华夏指向SAP和MII临盆办事器的虚拟磁盘分离挂接到新增的两台办事器上,并在新增办事器上对SAP和MII体系进行响应的设置装备摆设修正,使得新增的办事器知足双机集群请求. 2.6.6.设置装备摆设新建操纵体系帐号在新增的办事器上,对操纵体系帐号进行新建和设置装备摆设,以知足SAP体系请求.树立操纵体系账号会依据本来临盆体系的治理员list,将所有SAP相干的用户全体移植到新的体系.使两台办事器的用户信息完全一致.2.6.7.重装oracle数据库为集群模式在原SAP和MII临盆办事器以及新增的两台办事器上从新装配oracle数据库,装配时选择集群模式.2.6.8.导入备份数据用oracle对象或敕令将之前备份的SAP和MII临盆数据库导入到新创建的数据库中.在两台办事器上从新装配集群方法的oracle数据库,并对数据库进行双机设置装备摆设工作.设置装备摆设完成并经由过程测试后将本来的oracle备份经由过程SAP尺度恢复敕令”brrestore”将SAP数据恢复到数据库中.2.6.9.双机切换测试依据测试筹划对双机进行双机切换测试.1.断定在产生什么样的错误落后行切换,并保护双机切换剧本;2.保护SAP和MII切换剧本并参加尺度双机切换剧本.使产生宕机切换时可以将SAP和MII运用一并启动或停滞.2.6.10.数据检讨运用数据库对象或者在SAP和MII体系中对临盆数据进行检讨,对双机集群功效装配后的数据进行严厉的查对.2.7. 测试筹划对SAP和MII体系的双机集群实施须要做好以下几个方面的测试工作：1、在双机集群装配设置装备摆设后须要进行双机切换测试,测试双机集群功效是否正常运行.测试包含：1）将主办事器收集断开,测试运用是否切换到备用办事器.2）将主办事器数据库断开,测试数据库是否切换到备用办事器.3）将备用办事器收集断开,测试集群是否工作正常.2.在SAP和MII体系恢复正常后,对临盆数据进行校验测试,即测试临盆数据是否和装配双机前一致,SAP和MII体系全体功效是否运用正常.2.8. 风险评估和处理在全部SAP和MII体系双机集群实施进程中,可能消失必定的风险,须要提进步行预防和处理.比方：在实施进程中可能消失的风险1.在新增办事器上装配设置装备摆设SAP和MII体系时消失未知的硬件或软件故障.打补丁掉败.未知错误等.2.在装配设置装备摆设双机集群时磁盘存储出错,或未知错误.3.在备份ORACLE全数据库或SAP和MII文件体系备份时出错4.树立操纵体系帐号或双机切换测试时的一些未知错误等5.双机全体做完今后对全部SAP临盆体系和MII体系进行全体测试时消失的临盆数据不一致和一些未知错误.做好以下几点,可以对实施进程中产生的风险和问题进行有用的规避息争决.1、提前做好出错的预防,留意不雅察硬件装备的状况.2、在装配和设置装备摆设双机集群时严厉按照预先筹划的实施步调去操纵,做完每个步调落后行检讨.3、在实施进程中按照预先编制的测试筹划去实施,并对测试成果进行跟踪和记载.4、对SAP和MII体系恢复后的集成测试须要完全和过细.5、在消失错误提醒后不要忙乱,要查找错误原因,并想好解决筹划.3.硬件装备清单3.1. 筹划一装备清单表如下：3.2. 筹划二装备清单表如下：解释：假如厂方能供给光纤交流机端口的允许,则红色部分不在本次倾销规模内,可以去除.。
