别克君威4T65E自动变速器

自动变速器的常见故障诊断及排除方法[摘要]自动变速器是一个由机械、液压和电子控制系统组成的封闭装置。

一旦出现故障，检修的难度较大，在没有确定故障部位时，不能随便进行解体检修。

要快速、准确地进行故障分析及排除，首先，技术人员必须彻底了解该车变速器的结构和运行状态；其次，必须认真倾听、收集用户的情况介绍；最后，必须透彻了解各种故障的症状。

本文分两种自动变速器的常见故障进行原因分析、诊断与排除。

[关键词]自动变速器；维修方法现在市场上的变速器主要分为手动（MT）与自动两大类，自动变速器又可细分为传统的液力自动变速器(AT)、电控机械式自动变速器(AMT)、金属带式无级变速器(CVT)、双离合器变速器(DCT)等。

自动变速器具有操作容易、驾驶舒适、能减少驾驶者疲劳的优点，已成为现代轿车配置的一种发展方向。

装有自动变速器的汽车能根据路面状况自动变速变矩，驾驶者可以全神贯地注视路面交通而不会被换挡搞得手忙脚乱。

据美国汽车咨询公司CSM最新数据分析，2007年，中国乘用车市场（包括轿车、SUV、MPV），自动变速器的市场份额将为36%，到2013年，这个数字将上升到45％左右（中国汽车报，2007-08-07）。

因此，对于汽车维修人员而言，掌握自动变速器的维修方法非常重要。

自动变速器是一个由机械、液压和电子控制系统组成的封闭装置。

一旦出现故障，检修的难度较大，在没有确定故障部位时，不能随便进行解体检修。

要快速、准确地进行故障分析及排除，首先，技术人员必须彻底了解该车变速器的结构和运行状态；其次，必须认真倾听、收集用户的情况介绍；最后，必须透彻了解各种故障的症状。

以下分两种自动变速器的常见故障进行原因分析、诊断与排除一、自动变速器内部打滑的故障p造成自动变速器打滑的根本原因在于当前工作元件（离合器、制动器或单向离合器）有过量滑动，有过量的滑动就会迅速产生大量的摩擦热，使执行元件很快烧损。

所以，在自动变速器出现打滑故障时，要立即停车，不能再继续行驶，以免故障扩大。

自动变速箱自动变速箱简称AT，全称Auto Transmission，它是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。

和手动挡相比，自动变速箱在结构和使用上有很大不同。

手动挡主要通过调节不同齿轮组合来更换挡位，而自动变速箱是通过液力传递和齿轮组合的方式来达到变速的目的。

其中液力变扭器是自动变速箱最具特点的部件，它由泵轮、涡轮和导轮等构件组成，泵轮和涡轮是一对工作组合，泵轮通过液体带动涡轮旋转，而泵轮和涡轮之间的导轮通过反作用力使泵轮和涡轮之间实现转速差并实现变速变矩功能，对驾驶者来说，您只需要以不同力度踩住踏板，变速箱就可以自动进行挡位升降。

由于液力变矩器自动变速变矩范围不够大，因此在涡轮后面再串联几排行星齿轮提高效率，液压操纵系统会随发动机工作变化自行操纵行星齿轮，从而实现自动变速变矩。

为了满足行驶过程中的多种需要(如泊车、倒车)等，自动变速箱还设有一些手动拨杆位置，像P挡(停泊)、R挡(后挡)、N挡(空档)、D挡(前进)等。

从性能上说自动变速箱的挡位越多，车在行驶过程中也就越平顺，加速性也越好，而且更加省油。

除了提供轻松惬意的驾驶感受，自动变速箱也有无法克服的缺陷。

自动变速箱的动力响应不够直接，这使它在“驾驶乐趣”方面稍显不足。

此外，由于采用液力传动，这使自动挡变速箱传递的动力有所损失。

手自一体自动变速箱手自一体变速箱的出现其实就是为了提高自动变速箱的经济性和操控性而增加的设置，让原来电脑自动决定的换挡时机重新回到驾驶员手中。

同时，如果在城市内堵车情况下，还是可以随时切换回自动挡。

液力变矩器的工作原理就像两个风扇相对，一个风扇工作，然后将另一个不工作的风扇吹动。

这个比喻可以很形象的解释液力变矩器中泵轮和涡轮之间的工作关系。

不过详细解释其工作原理，则有些复杂。

动力输出之后，带动与变矩器壳体相连的泵轮，泵轮搅动变矩器中的自动变速箱油（以下简称ATF），带动涡轮转动，ATF在壳体中是一个循环的动作，由于泵轮旋转时的离心力，ATF会在泵轮的作用下，甩向外侧，冲向前方的涡轮，再流向轴心位置，回到泵轮一侧，如此周而复始的循环，将动力传向与齿轮箱连接的涡轮。

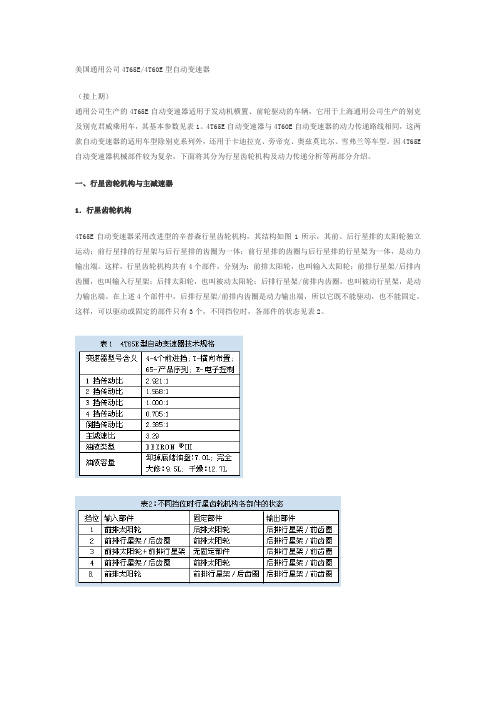

美国通用公司4T65E/4T60E型自动变速器（接上期）通用公司生产的4T65E自动变速器适用于发动机横置、前轮驱动的车辆，它用于上海通用公司生产的别克及别克君威乘用车，其基本参数见表1。

4T65E自动变速器与4T60E自动变速器的动力传递路线相同，这两款自动变速器的适用车型除别克系列外，还用于卡迪拉克、旁帝克、奥兹莫比尔、雪弗兰等车型。

因4T65E 自动变速器机械部件较为复杂，下面将其分为行星齿轮机构及动力传递分析等两部分介绍。

一、行星齿轮机构与主减速器1．行星齿轮机构4T65E自动变速器采用改进型的辛普森行星齿轮机构，其结构如图1所示，其前、后行星排的太阳轮独立运动；前行星排的行星架与后行星排的齿圈为一体；前行星排的齿圈与后行星排的行星架为一体，是动力输出端。

这样，行星齿轮机构共有4个部件，分别为：前排太阳轮，也叫输入太阳轮；前排行星架/后排内齿圈，也叫输入行星架；后排太阳轮，也叫被动太阳轮；后排行星架/前排内齿圈，也叫被动行星架，是动力输出端。

在上述4个部件中，后排行星架/前排内齿圈是动力输出端，所以它既不能驱动，也不能固定。

这样，可以驱动或固定的部件只有3个，不同挡位时，各部件的状态见表2。

图1 行星齿轮机构C1-2挡离合器；C2-3挡离合器；C3-输入离合器；B1-4挡制动器；B2-倒挡制动器；B3-低速挡制动器；B4-前进挡制动器；F1-3挡单向离合器；F2-输入单向离合器；F3-低速挡单向离合器2．不同挡位的传动比根据单排单级行星齿轮机构传动比计算方程式，分别代入前、后排行星齿轮系，得出如下方程组：(n11-n1H)/（n13-n1H）=-Z13/Z11…………式（1）(n21-n2H)/（n23-n2H）=-Z23/Z21…………式（2）式中：n11-前排太阳轮转速；n1H-前排行星架转速；n13-前排内齿圈转速；n21-后排太阳轮转速；n2H-后排行星架转速；n23-后排内齿圈转速；Z11-前排太阳轮齿数；Z13-前排内齿圈齿数；Z21-后排太阳轮齿数；Z23-后排内齿圈齿数因前行星排的行星架与后行星排的齿圈为一体，故有：n1H=n23同时，前行星排的齿圈与后行星排的行星架为一体，故有：n13=n2H各部件的齿数为：前排太阳轮Z11=26；前排内齿圈Z13=62；后排太阳轮Z21=42；后排内齿圈Z23=74。

自动变速箱型号表第一章通用车系第一节凯越（1.6L）/乐骋、乐风（1.4L）81-40LE自动变速器第二节凯越（1.8L）/景程（2.0L）4HP-16自动变速器第三节别克君威、GL8、陆尊、君越（3.0L）4T65E自动变速器第四节 2006款、2007款别克君越（2.4L）4T45E自动变速器第五节 2008款别克君越（2.4L）2009款新君威6T40E自动变速器第六节新款凯越（1.8L）/景程（2.0L）AF20自动变速器第七节雪佛兰科帕奇55-51LE自动变速器第八节别克/雪佛兰赛欧AF13自动变速器第九节别克荣御/林荫大道、凯迪拉克（CTS/SRX/XLR）赛威（SLS）5L40E自动变速器第十节凯迪拉克赛威（SLS）、凯雷德（ESCALADE）6L50/80E自动变速器第十一节雪佛兰开拓者（4.3L）、悍马4L60/65E自动变速器第十二节别克昂科雷6T75E自动变速器第二章福特车系第一节福特蒙迪欧（2.0L）CD4E自动变速器第二节福特蒙迪欧（2.5L）5F31J自动变速器第三节福特S-MAX/蒙迪欧致胜AWF21自动变速器第三节福特福克斯4F27E自动变速器第五节福特嘉年华81-40LE自动变速器第六节路虎（Land Rover）5HP-24自动变速器第三章克莱斯勒车系第一节北京切诺基AW-4自动变速器第二节大切诺基（Grand Cherokee）42RE自动变速器第三节大切诺基（Grand Cherokee）545RFE自动变速器第四节克莱斯勒（300C）42RLE自动变速器第五节克莱斯勒（300C）NAGl自动变速器第六节捷龙、锋哲、铂锐、PT漫步者、凯领41TE自动变速器第七节 2007款指南者吉普（COMPASS JEEP）CVT自动变速器第四章大众/奥迪车系第一节一汽大众捷达、宝来01M/上海大众桑塔纳、帕萨特01N自动变速器第二节一汽奥迪A6/上海大众帕萨特01V（5HP-19）自动变速器第三节一汽奥迪（A8 09E、A6L09L）6HP-19/26/32自动变速器第四节大众速腾/迈腾09G、途锐09I）自动变速器第五节上海大众波罗001自动变速器第六节大众/奥迪DSG自动变速器第七节奥迪01J（CVT）无级自动变速器第五章其他欧洲车系第一节宝马5HP一30自动变速器第二节富康、爱丽舍、雪铁龙、毕加索、雷诺、标致AL4自动变速器第三节雪铁龙C5、标致607、中华4HP-20自动变速器第四节奔驰722.6自动变速器第五节奔驰722.9自动变速器第六节南汽菲亚特（FIAT）西耶那、派力奥FUJI ECVT自动变速器第七节萨博（SAAB 9-3/9-5）FA57自动变速器第八节欧宝（（）PEL）威达一B AF20自动变速器第九节欧宝（（3PEL）威达-C AF33自动变速器第十节沃尔沃（S40/$80）55-50/51自动变速器第十一节奔驰722.3/722.4自动变速器第十二节奔驰722.5自动变速器第六章丰田车系第一节广州丰田凯美瑞、丰田大霸王U241自动变速器第二节广州丰田凯美瑞U250自动变速器第三节新款丰田大霸王、凯美瑞U660自动变速器第四节新款雷克萨斯、皇冠、锐志轿车A760/761/960E自动变速器第五节新款陆地巡洋舰A750E自动变速器第六节雷克萨斯（LS400、LS430）A650E自动变速器第七节丰田威驰（VIOS）U540自动变速器第八节 2007款丰田汉兰达（HIGHLANDER）U151自动变速器r....第九节雷克萨斯LS460 AA80E自动变速器第十节一汽丰田花冠U340/341自动变速器第十一节丰田特锐4A/T自动变速器第七章日产车系第一节日产天籁、奇骏RE4F04B自动变速器第二节日产西玛（CIMA）、英菲尼迪（INFINITI）、风雅（FUGA）、途乐RE5R05A自动变速器第三节日产轩逸、颐达、阳光（N16）RE4F03B自动变速器第四节郑州日产帕拉丁RE4R01A自动变速器第五节日产蓝鸟RL4F03A 自动变速器第六节日产阳光（B14）RL4F03A自动变速器第七节日产途乐RE4R03A自动变速器第八节日产贵士RE5F22A自动变速器第九节日产天籁REOFl0A、轩逸REOF09A（CVT）无级变速器第八章本田车系第一节广州本田（2.3L）MAXA/B7X7自动变速器第二节老款本田雅阁（ACCORD）MPOA、MPXA自动变速器第三节新款本田雅阁（AcCORD）BCLA&MCLA自动变速器第四节新款本田雅阁（ACCORD）BAYA&MAYA自动变速器第五节本田CR-V自动变速器第六节广州本田飞度CVT无级变速器第九章三菱、现代、起亚车系第一节北京现代素纳塔、伊兰特、三菱欧蓝德、奇瑞东方之子、途胜、君爵、圣达菲F4A 42自动变速器第二节起亚千里马A4AF3自动变速器第三节现代圣达菲/起亚嘉华F4A51、现代君爵/起亚嘉华F5A51自动变速器第四节三菱帕杰罗速跑R4.A51 4A51型自动变速器第五节 2006款三菱帕杰罗V5A51自动变速器第六节 2008款三菱欧蓝德W6AJA自动变速器第七节三菱帕杰罗、湖南长丰猎豹V4AW3自动变速器第八节三菱菱帅（LANCER）F1C1 CVT无级变速器第九节起亚嘉华50-42LE自动变速器第十章其他亚洲车系第一节马自达6/3/323/普力马FN4A-EL自动变速器第二节新款一汽奔腾FS5A-EL自动变速器第三节奇瑞旗云、大宇、雪铁龙4HP一14自动变速器第四节比亚迪（F6）F4A4B自动变速器第五节上汽荣威（ROEWE）55-51SN自动变速器第六节南汽名爵（MG）JF506自动变速器第七节通用五菱（sPARK）JF405E自动变速器第八节上汽双龙艾腾（ACTYON）、雷斯特（REXTON）ION（BTRA）自动变速器第九节 2005款双龙主席（CHAIRMAN）De5自动变速器第十节东南富利卡R4AW4-C-FI自动变速器第十一节奇瑞旗云VT1F CVT无级变速器第十二节斯巴鲁4EAT（EC8）自动变速器第十三节斯巴鲁驰鹏5AT自动变速器?。

现在给大家介绍的是2012款2.0别克君威，这款车子搭载的是通用自己研发的6AT 变速箱，粗略查了一下使用这款变速箱的车型还有：君威、君越、科鲁兹、迈锐宝、科帕奇、GL8等，通用车主盆友欢迎入座。

，今天就详细给大家介绍下这款变速箱的构造车子跑了11万公里出现换档顿挫上坡抖动换了波箱油，换完油降档表现稍微好一点点，倒挡顿挫没有改善车主还以为本来就是酱紫，我们直接看图说话。

恩，就是这辆车子拆箱过程我就省略了（其实是我错过这个变速箱的拆解过程）这个是师傅准备送过去清洗的配件这里不是全部哦，可以明显看出来红色透亮的油，车主刚换的就这样浪费掉了下面我们详细说十年左右的车龄的车主注意了如果有变速渗油或漏油情况这里是重点排查对象DSG干式双离合除外所有自动档变速箱都是靠油压来调节单位的上图像迷宫一样如果内部有磨损或者堵塞就是导致油压传递不足这个时候我们换挡就会出现一些顿挫感。

当然还有摩擦片贴合不良也会有顿挫感这个刚才合照里没拍到，他可是很重要的变扭器也叫液力变矩器，里面有组锁止离合器片很容易磨损的，上坡抖就是因为里面的锁止离合器片结合不良导致的，这个需要把变扭器用专用机器剖开，把里面的损坏件换掉就这么小小的一个，作用很强大，在车辆行驶过程中要同时向两边的半轴传递动力，与此同时还要允许两边半轴以不一样的速度进行旋转，如果差速器有故障的话轻一点话会有异响；严重的话会导致车子不能转弯档位蛊，这个是接收动力档位形成的，这个里面有个波形片出厂设计就是比较薄的，如果倒挡出现问题基本就是它在作怪，片子的特写我没有拍照基本上变速箱内部都有6到7个电磁阀它的主要功能就是给变速箱电脑传递或接收信号的。

如果说变速箱电脑是人体的大脑的话，他就是人体的感应器配件解析就到这里。

这个是变速装车后，汽车底部的格局说到这里也给大家一些建议：1.因为变速箱是汽车的两大总成之一，如果出现问题，先不要盲目的去处理，即使是换油也要好几百块钱呢，所以要找到专业修变速箱的厂家去检测故障点，确认故障点和维修费用后再进行维修，所谓确认故障点就是说找到病根肯定可以修好，确认价格就是不可以有隐藏消费和二次加价。

通用公司的4T65E的自动变速箱适用于发动机横置,前轮驱动的轿车，它用于上海通用公司的别克君威和GL8及陆尊，其含义是4代表4个前进挡，T代表横向装配、65是产品序列，E是指电子控制该自动变速器型号是4T65-E，为全自动前轮驱动电子控制变速器是通用公司生产的横置式4速自动变速器，采用了典型的串联式行星齿轮机构，变速器的前排行星齿轮架和后排齿圈为一体式结构。

该变速器能够提供4个前进挡(包括超速挡)和一个倒挡。

动力系控制模块PCM通过两个换档点。

轮叶型机油泵提供压力，PCM通过压力控制电磁阀调节机油压力。

边矩器的锁止离合器使用带有电子控制能力离合器系统。

在ECCC系统中，压盘并未完全锁定到变矩器盖上，然后将其精密进行控制，使发动机和涡轮之间保持少量划移，以降低传动系扭转的干扰。

与通用公司的4T60型变速器相比，它在机械装置中做了改进，其中4挡离合器增加了1张摩擦片，还增加了1个前进挡带式制动器。

1、电控控制系统结构特点：4T65E自动变速器电子控制系统的核心是电控单元（PCM），可以根据输入传感器的信号，自动选择规律进行换档，并能对变速器油温、油压、变矩器锁止、仪表板显示、变速器特殊保护方式进行控制。

PCM获取各种传感器的信息后，在适时与发动机电脑通讯的情况下，通过各个电磁阀来控制油压装置，控制自动变速器内所有液压元件（包括滑阀和活塞）的油液流向压力，从而控制行星齿轮变速器内离合器及制动器的接合或分离，以改变传动比来实现换档。

换档点则是P CM根据各种传感器的信号和内部换档规律来确定的。

对换档离合器和制动器起关键作用的执行机构是换档电磁阀，4T65E采用两个换档电磁阀实现四种组合，即可实现四个前进档位，PCM通过控制换档电磁阀的通、断电，使油压建立或泄压，最终使换档阀移动，改变油路，控制离合器和制动器的接合与制动，从而实现档位的变换。

动力控制模块每25毫秒对油门位置、车速、发动机转速、输入轴转速、变速器油温、发动机冷却液温度、变速器换档模式选择开关、空调开关、巡航控制信息、进气歧管绝对压力、变速器油压、手动位置开关、变矩器锁止离合器开关等输入信息进行处理，然后将输出信号传至控制阀体，从而精确控制换档点。

1．GF6概述1.1GF6简述6T40/45E变速箱是一款全自动6速变速箱，可以有前轮驱动，两轮驱动和全轮驱动几种配置，电控变速箱具有离合器-离合器换档控制功能。

6T40/45E主要由变矩器，三组行星齿轮组，机械式离合器，液压控制系统和电子控制系统组成。

变矩器由四个元件组成：泵轮，涡轮，与涡轮相连的压盘，导轮。

变矩器通过油液将发动机的动力平滑地传递到变速箱，在需要的时候，变矩器也可以增加扭矩的输出。

在压盘结合的时候，发动机和变速箱通过机械连接直接连到一起。

行星齿轮组可以提供6个前进档和一个倒档，TCM通过监测各个传感器的信息，自动控制档位的切换，是变速箱始终处在最优化的状态。

TCM通过控制换档电磁阀和压力调节阀来控制换档正时，通过控制压力电磁阀来控制换档时的感觉，TCM也通过控制TCC的结合和释放实现发动机动力传递效率最大化。

液压控制系统主要由一个齿轮泵，一个控制阀体和变矩器组成，液压泵保证离合器活塞工作时的压力。

摩擦元件是由5片式多片离合器构成的，多片离合器，一个机械式单项离合器及行星齿轮组可以提供7种不同的齿轮速比，星星齿轮组将扭矩传递到变速箱的输出轴。

另外，变速箱的输入轴和输出轴是通过一根链条连接的。

1.2GF6结构说明1)反作用行星齿轮架总成2)控制阀体总成3)输入行星齿轮架总成4)阀体通道隔板5)输出行星齿轮架总成6)驻车齿轮7)控制电磁阀总成8)驱动链条9)驱动齿轮架10)变矩器总成11)油泵总成12)差速器齿轮架总成13)前差速器环齿14)被动齿轮架15)1-2-3-4离合器总成16)低速-倒档离合器总成17)2-6离合器总成18)3-5-R离合器总成19)4-5-6离合器总成20)输入速度传感器总成1.3GF6 ID识别1. 广播码2. 变速器总成零件号3. 出厂源代码( SGMDY)4. 部件标识符（61=TRANS)5. 车型年（8=2008）6. 变速器型号(AA)7. 变速器族系（6T40=W)8. 产地代码（M= 中国烟台）9. 年份（8=2008）10. 儒略历日期11. 班次标识符（A/B)12. 数字序列号，每天上午12：01 从0001 开始出厂源代码●4-Ramos Arizpe，墨西哥●H-Ypsilanti，密歇根州●J -Windsor，安大略州●S-Strasbourg，法国●W-Warren，密歇根州●Y-Toledo，俄亥俄州●BRO-Boryeong，韩国●SGMDY- 中国山东烟台2．GF6参数2.1GF6技术参数3．GF6控制功能3.1换档控制杆P档（Park）P档位置将车辆前轮锁住，同时防止车辆前后运动，P档是启动车辆的最佳档位。

汽车电子控制技术练习题（附答案）一、单选题（共36题，每题1分，共36分）1.造成自动变速器换档延迟故障，其原因是_( )。

A、液压系统的主油压偏高B、换档电磁阀线圈开路C、节气门位置传感器信号不良D、换档电磁阀阀芯卡滞正确答案：A2.关于自动变速器的液力变矩器，下列说法中正确的是( )。

A、导轮与涡轮之间通过单向离合器连接B、能将发动机的转矩传递给变速器C、导轮由发动机直接驱动D、涡轮与发动机转速相同正确答案：B3.发动机运转中，用小锤轻敲爆震传感器附近处，点火提前角应 ( ) 。

A、不知道B、变小C、变大D、不变正确答案：B4.在EMS中，所有减振器上变阻尼执行元件的电路均为（）连接A、混联B、并联C、包含D、串联正确答案：B5.电控自动变速器的控制系统中，使用最广泛的、反映发动机负荷的传感器是_( )。

A、进气流量计B、节气门位置传感器C、进气歧管绝对压力传感器D、发动机转速传感器正确答案：B6.汽油喷射系统按照喷油器的安装部位可分为（）。

A、机械式、机电式、电控式B、连续喷射、间歇喷射C、单点汽油喷射、多点汽油喷射D、同步、非同步喷射正确答案：C7.甲说：汽车低速时车速上不去，中高速时一切正常是变矩器单向离合器坏了。

乙说：汽车低速时加速良好，中高速时车速上不去，也可能是变A、两人都正确B、乙正确C、两人都不正确。

D、甲正确正确答案：B8.对于汽车传动系中的万向联轴器，其中不正确的说法是( )_。

A、能减少因输出转矩波动产生的振动B、联轴器的角度能随后桥的运动而改变C、能有效地增大输出转矩D、随汽车载重不同而改变传动角度正确答案：C9.凸轮轴位置传感器产生两个G信号，G1信号和G2信号相隔（）曲轴转角。

A、270°B、180°C、90°D、360°正确答案：D10.在自动变速器采用单行星齿排的液力变矩器中，其内部_( )。

A、没有油液B、有受车速控制的油压C、有高于主油压的油液D、有低于主油压的稳定油压正确答案：D11.点火闭合角主要是通过（）加以控制的。

通用汽车4T65E型自动变速器油路控制过程解析(上)作者：赵海宾来源：《汽车维修与保养》 2018年第7期通用汽车公司的4T65E型自动变速器具有4个前进挡，适用于发动机横置、前轮驱动的轿车。

该自动变速器采用叶片式油泵提供具有一定压力的自动变速器油。

其动力系统控制模块通过两个换挡电磁阀来控制换挡，依靠压力控制电磁阀来调节油压，较为广泛地应用于上海通用汽车公司生产的别克君威、GL8和陆尊等车型。

一、通用4T65E型自动变速器液压油路的组成通用汽车4T65E型自动变速器液压油路如图1所示，它表述了液压系统的基本结构和工作原理。

其中，A区为液压源部分；B区为液力变矩器油路部分；C区为换挡控制部分；D区为平顺换挡部分。

二、液压源部分油路分析1.油泵通用汽车4T65E型自动变速器采用变排量式叶片泵，该油泵的结构如图2所示，其中图2(a)为油泵结构分解图，图2(b)为油泵原理示意图。

2.主油压调节阀主油压调节阀(通用公司称压力调节阀)的结构如图3a所示，该调压阀为节流式主油压调节阀，其在油路中的连接如图3b所示。

(1)自动调节阀主油压调节阀的上部柱塞上有4个阀塞，壳体上有5个阀口、大弹簧坐落在壳体上，小弹簧坐落在下部阀塞5顶部，它们共同构成自动调节阀。

自动调节阀在装配时，弹簧被压缩到规定长度，产生相应的预紧压力，弹力使柱塞停于顶部位置，构成其初始状态。

上部三个阀塞的直径相同，阀口3是进油通道，阀口1经节流孔与主油路相接，此油压作用于阀塞1的顶部，是自动调节过程的采样点。

阀口2与液力变矩器油路相接，油液经此处流向液力变矩器，阀塞2与阀口2形成一个开关阀，发动机不转动时，关闭此通道，如图3(a)所示，防止主油路的油液经此通道泄出，怠速时此开关阀打开，如图3(b)所示，油液不停地流向变矩器油路。

阀口3为主油路的通道，油液经此处流入流出。

阀口4与阀塞3构成一个开关，控制油泵的反馈油路，油泵转速稳定不变时关闭；转速上升过程中阀塞3上沿错开阀口4，形成进油口，向反馈油路注油；转速下降过程中阀塞3下沿错开阀口4，形成泄油口，从反馈油路中泄油。

北京现代Hyundai 现代Elantra[XD]伊兰特[XD]2003-12-1 至2007-12-311.8LFWDA4F282 [A4BF]一汽大众Audi 奥迪Audi A6 奥迪A61999-6-1 至2006-12-311.8-3.7LFWDA5F310 [5HP中国上汽通用别克赛欧AF13中国长安福特福特蒙迪欧CD4E中国长安福特福特嘉年华81-40LE中国上汽通用别克凯越 1.6-1.8 4HP-16福特蒙迪欧2.5L ，JATCO ，JF506E ；马自达6 ，4F27E；丰田威驰．夏利２０００，ＡＷ，Ｕ２４１Ｅ奇瑞中国瑞虎 2.0l f4a51奇瑞中国风云 1.6l4hp14奇瑞中国旗云 1.6l ZF-cvt通用雪弗兰中国spark 1.1l jf405e华晨宝马中国5系 2.0l-3.0l ZF-6hp19东风悦达起亚中国嘉华 2.7l f5a5东风标致中国206 1.6l al4东风标致中国307 1.6l-2.0l al4东风雪铁龙中国c2 1.6l al4东风雪铁龙中国凯旋 2.0l al4东风雪铁龙中国毕加索 2.0l al4东风雪铁龙中国富康/爱丽舍 1.4l-1.6l al4东风雪铁龙中国赛纳 2.0 l al4雪铁龙法国c5 2.0l al4悍马H2 美国H2 4l80e雷诺言法国风景 2.0 dpo东风悦达起亚赛拉图A4AF3 远舰F4A42克雪佛兰系列赛欧AISIN AF13别克凯越 1.6L 81--40LE , 1.8L ZF 4HP16 /06款AF20 AISIN 50--40LN别克君越4T45E 新款君越6T40E别克：荣御、林荫大道5L40E别克：新世纪、君威、商务GL8、商务FIRSTLAND。

4T65E雪佛兰: AVEO 乐骋81--40LE景程 2.0L ZF 4HP16 新款景程AF20 50--40LN广州本田雅阁2.0L/2.3LMAXA自动变速器广州本田雅阁3.0L轿车B7XA自动变速器2003年款广州本田雅阁2.0L/2.4L轿车BCLA和MCLA自动变速器2003年款广州本田雅阁3.0L轿车BAYA自动变速器东风悦达起亚千里马轿车A4AF3自动变速器上海大众波罗轿车001自动变速器上海大众桑塔纳2000轿车01N自动变速器上海通用赛欧轿车AF13自动变速器上海通用凯越轿车ZF4HP16自动变速器别克世纪君威和陆尊轿车4T65E自动变速器风神蓝鸟轿车RL4F03A/RL4F03V自动变速器一汽马自达M6轿车FN4A-EL自动变速器一汽大众奥迪A6和上海帕萨特B5轿车01V自动变速器一汽大众奥迪A6和A4轿车01J自动变速器一汽大众宝来/高尔夫轿车01M自动变速器一汽大众捷达轿车01自动变速器一汽大众奥迪100轿车097、01K和01F自动变速器雪佛兰开拓者轿车4L60E自动变速器东南富利卡R4AW4-C-FI自动变速器东南菱帅和菱绅汽车F4A41自动变速器奇瑞风云轿车4HP14自动变速器奇瑞东言之子轿车F4A42-2自动变速器长丰猎豹越野车V4AWQ2-7-LFL自动变速器别克系列：赛欧AF13凯越 1.6L 81—40LE , 1.8L 4HP16 新款AF20 50—40LN新世纪、君威、商务GL8、商务陆尊、4T65E君越4T45E 新款6T40E荣御、林荫大道5L40E雪佛兰系列：赛欧AF13AVEO /LOVO 乐骋/乐风81—40LE景程ZF 4HP-16 新款景程AF20 50—40LN东风悦达起亚千里马轿车A4AF3海通用赛欧轿车AF13上海通用凯越轿车ZF4HP16别克世纪、君威和陆尊轿车4T65E雪佛兰开拓者轿车4L60E东南富利卡R4AW4-C-FI东南菱帅和菱绅汽车F4A41奇瑞风云轿车4HP14长丰猎豹飞腾越野车V4AW4三菱帕杰罗越野车V4A51海南马自达福美来和普利马轿车FN4A—EL中华轿车F4A42—1天津威驰轿车U540E东风雪铁龙赛纳轿车AIA富康和爱丽舍轿车AL4北京现代索纳塔、伊兰特、途胜和御翔轿车F4A42—2大切诺基越野车42RE和44RE北京切诺基吉普AW4北京大切诺基越野车545RFE广东三星汽车31TH东风日产天籁轿车RE4F04B(装备VQ23DE发动机)一汽丰田普拉多越野车A340F一汽大众奥迪A8轿车09E一汽丰田皇冠3.O和锐志轿车A760E上海通用凯迪拉克CTS和荣御轿车5L40-E和5L50-E上海大众途安轿车09G新款一汽大众奥迪A6L轿车09L和01J东风本田CP—V汽车GRVA东风标致307轿车AIA东风起亚嘉华汽车50-40LE东风日产颐达轿车RE4F03B长安福特嘉年华轿车81-40LE上海通用雪佛兰乐骋轿车81—40LE帕拉丁RE4R01A中兴无限SUV M88 长城哈拂M88 荣威55_51SN 科帕奇AF33广汽丰田凯美瑞2.0 U241E 2.4 U241E U151E天津丰田花冠U341E/U441E夏利威驰U540E一汽迈腾09G 02E广东三星道奇31TH 41TE北京奔驰722.9东风风行03-72LE现代特拉卡30-43LE新款欧蓝德W6AJA宝马741i装GA6HP26Z凯越1.6装U440E宝马X5装5L40E新款丰田大霸王 2.4L U241E/3.5L U660E 凯迪拉克赛威6L50/80E 派力奥Speedgear CA66.N13.01道奇2.5:A413 3.0/3.3:A604卡罗拉1.8L:A245E 新款:U341E锐志:A760E 佳美新款2.4L:U241E 3.0L:U140E帕杰罗01款:V5A51萨博9000:4HP-18宝马老款318i:4L30E 525i 01款:5L40E X5 3.0L:5L40E X5 4.4L:5HP-24 X54.8L:6HP-26A 760i 04款:6HP-32奔驰A200 04款:722.9 A140 97款:722.7富豪S40 02款:AW55-50SN S90 06款4.4L:TBD 960:AW30-43LE起亚嘉华和南京菲亚特嘉华2.5-2.7L.F4A51.3.5LF5A51.菲亚特1.3L.CVT.1.5L的是4HP-14.标志307,AL4.607是4HP-20,中华骄车和三凌中华2.0L是F4A4BK.三凌V73是V4A51通用别克凯越1。

自动变速箱简称AT，全称Auto Transmission，它是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。

和手动挡相比，自动变速箱在结构和使用上有很大不同。

手动挡主要通过调节不同齿轮组合来更换挡位，而自动变速箱是通过液力传递和齿轮组合的方式来达到变速的目的。

其中液力变扭器是自动变速箱最具特点的部件，它由泵轮、涡轮和导轮等构件组成，泵轮和涡轮是一对工作组合，泵轮通过液体带动涡轮旋转，而泵轮和涡轮之间的导轮通过反作用力使泵轮和涡轮之间实现转速差并实现变速变矩功能，对驾驶者来说，您只需要以不同力度踩住踏板，变速箱就可以自动进行挡位升降。

由于液力变矩器自动变速变矩范围不够大，因此在涡轮后面再串联几排行星齿轮提高效率，液压操纵系统会随发动机工作变化自行操纵行星齿轮，从而实现自动变速变矩。

为了满足行驶过程中的多种需要(如泊车、倒车)等，自动变速箱还设有一些手动拨杆位置，像P挡(停泊)、R挡(后挡)、N挡(空档)、D挡(前进)等。

从性能上说自动变速箱的挡位越多，车在行驶过程中也就越平顺，加速性也越好，而且更加省油。

除了提供轻松惬意的驾驶感受，自动变速箱也有无法克服的缺陷。

自动变速箱的动力响应不够直接，这使它在“驾驶乐趣”方面稍显不足。

此外，由于采用液力传动，这使自动挡变速箱传递的动力有所损失。

手自一体自动变速箱手自一体变速箱的出现其实就是为了提高自动变速箱的经济性和操控性而增加的设置，让原来电脑自动决定的换挡时机重新回到驾驶员手中。

同时，如果在城市内堵车情况下，还是可以随时切换回自动挡。

手自一体自动变速箱实际上还是自动变速箱的一种，最早出现在保时捷911上，手自一体变速箱通过电控系统模拟出手动变速箱的操作。

它的出现，在操作上给予驾驶者更大的自由度，可以通过档把上的加减档或者方向盘上的换挡拨片来选择自己认为合适的挡位和换挡时机，从而大大提高了驾驶乐趣。

--------------------------------------------------------------------------------上面只是简单介绍了自动变速箱的大体结构和工作原理，如果你想详细了解自动变速箱的具体结构请看下文。

关键词：变速箱维修老别克君威变速箱维修低速抖动维修揭秘这是一辆2004年上海通用别克君越2.5L排量轿车，采用GM公司生产的4T65E型4前速电子控制自动变速器。

据车主反映，此车行驶达到24万公里左右，以在低速行驶时，明显感觉发动机及车身有耸动现象出现，很不舒服，这台车曾到维修站对发动机进行过常规保养，也不见好转。

接车后首先进行路试，发现耸车现象的确存在，自动变速箱1-4档的切换都很正常。

用诊断仪进入电控系统故障存储器中调取故障码，但自动变速器和发动机都没有任何故障信息存储。

当读取自动变速器动态数据流时，发现此车在轻踩加速踏板加速行驶时，在60km/h车速时已经达到了4档了，但此时车速并没有任何不良感觉；可一旦达到90km/h车速时，故障现象就会出现。

综合分析此故障产生的可能原因有两点：①发动机动力不足，导致故障现象：②自动变速器液力变矩器相关锁止方面元件导致锁止不良。

从发动机方面入手，清洗喷油器，检查并更换缸线、火花塞等，检测燃油压力，均未发现异常，这样基本可以排除发动机动力不足的原因而导致出现故障。

接下来便对自动变速器进行一般的常规检查。

首先使发动机达到正常工作温度，并且把变速杆置P位或N位。

油温达到正常工作温度，检查变速器ATF，油温正常，ATF颜色为深褐色，此颜色说明ATF因温度变化而不正常。

上图是液力变矩器内部结构再次进行试车，读取动态数据流特别是TCC数据。

当车辆行驶到90km/h车速时，TCC锁止电磁阀的占空控制在75%-95%之间频繁变化而却不平稳，变矩器的滑移率也随之变化，并且滑差转速有时已超过100r/min。

看来与维修大众奥迪车辆使用的01V自动变速器的TCC锁止离合器故障是一样的，虽说滑移率较大，但还没有达到ECU设置故障码的条件，因此不会发现故障码。

为了进一步确认故障所在，找到一辆正常4T65E轿车进行比对试车，发现TCC占空比控制在75%-100%之间平稳变化，而且变矩器的滑移率也维持在0-50r/min左右，看来故障就在TCC锁止离合器控制上。

上海通用轿车相关知识汇编一、上海通用轿车的发展概况及产品简介上海通用汽车自上海通用汽车有限公司1997年6月12日成立以来，开始面世。

多年来，凭其优良的制造理念及经济的价格深受人们喜爱。

上海通用汽车目前已经形成赛欧紧凑型轿车、别克君威轿车、别克GL8商务公务旅行车、别克凯越轿车四大系列16种品种的产品矩阵。

至今，已通过了上海质量体系审核中心（SAC）和挪威船级社（DNV）的联合质量体系评审，成为中国汽车工业第一家获得QS9000质量体系认可的汽车制造公司，同时，也获得ISO14001环境体系认证证书。

其生产的车型及档次很多，主要有以下产品：（一）高性能发动机型轿车1、上海通用汽车第一代产品即1999年投产的别克轿车，其原型是通用汽车中高档轿车——别克皇朝。

原型车在拥有大气外型、强劲动力和卓越安全的同时，也存在美国汽车产品惯有的注重实用性，而在细节方面更多考虑的是北美客户的需求等问题。

2001年10月，别克GL10第一批出口菲律宾，开创国内中高档轿车走出国门之先河。

2、2002年底，别克君威轿车开发成功，新一代产品不仅拥有极具时代感的外形，更率先采用了全电子控制的空调系统、自动定速巡航系统、PASS-KEYIII数字防盗点火钥匙、DVD 三屏影音系统、HUD超视距抬头显示系统、智能倒车雷达等多项前瞻性高科技配置，在人性化精雅内饰及豪华高科技配置方面也有了进一步提升。

并在全面升级原3.0升与 2.5升V6发动机和4T65E四速电控自动变速箱的同时，引入德国OPEL的DOHC 16V 2.0升发动机和F25五速手动变速箱，形成了全系列产品。

3、新一代别克君威除了秉承“高质量、安全和有品位”的盾牌精神，也具时代精神、中国气质和创新思维。

据悉，在近期公布由国内12家报纸举办的“2004年度中国车市总评榜”上海分榜中，该车被评为“2004年度最佳公务车（轿车类）”。

目前，该产品正向更高品质发展。

（二）紧凑型轿车1、2000年10月24日，上海通用首次在中国提出“10万元紧凑型家庭轿车”概念。
