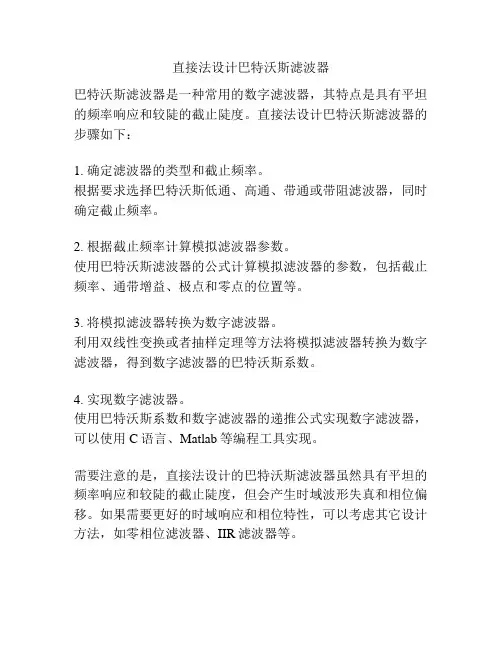

直接法设计巴特沃斯滤波器
巴特沃斯滤波器是一种常用的数字滤波器，其特点是具有平坦的频率响应和较陡的截止陡度。
直接法设计巴特沃斯滤波器的步骤如下：
1. 确定滤波器的类型和截止频率。
根据要求选择巴特沃斯低通、高通、带通或带阻滤波器，同时确定截止频率。
2. 根据截止频率计算模拟滤波器参数。
使用巴特沃斯滤波器的公式计算模拟滤波器的参数，包括截止频率、通带增益、极点和零点的位置等。
3. 将模拟滤波器转换为数字滤波器。
利用双线性变换或者抽样定理等方法将模拟滤波器转换为数字滤波器，得到数字滤波器的巴特沃斯系数。
4. 实现数字滤波器。
使用巴特沃斯系数和数字滤波器的递推公式实现数字滤波器，可以使用C语言、Matlab等编程工具实现。
需要注意的是，直接法设计的巴特沃斯滤波器虽然具有平坦的频率响应和较陡的截止陡度，但会产生时域波形失真和相位偏移。
如果需要更好的时域响应和相位特性，可以考虑其它设计方法，如零相位滤波器、IIR滤波器等。
《数字信号处理》课程设计报告用双线性变换法设计原型低通为巴特沃斯型的IIR数字高通滤波器学院：姓名：班级：学号：目录一、设计目的及设计内容 (2)二、概念设计 (4)三、详细设计 ···································· 1错误!未定义书签。
四、实验总结 (22)五、参考文献 (23)一、设计目的及设计内容当今，数字信号处理(DSP：Digtal Signal Processing)技术正飞速发展，它不但自成一门学科，更是以不同形式影响和渗透到其他学科：它与国民经济息息相关，与国防建设紧密相连；它影响或改变着我们的生产、生活方式，因此受到人们普遍的关注。
数字化、智能化和网络化是当代信息技术发展的大趋势，而数字化是智能化和网络化的基础，实际生活中遇到的信号多种多样，例如广播信号、电视信号、雷达信号、通信信号、导航信号、射电天文信号、生物医学信号、控制信号、气象信号、地震勘探信号、机械振动信号、遥感遥测信号，等等。
上述这些信号大部分是模拟信号，也有小部分是数字信号。
模拟信号是自变量的连续函数，自变量可以是一维的，也可以是二维或多维的。
大多数情况下一维模拟信号的自变量是时间，经过时间上的离散化(采样)和幅度上的离散化(量化)，这类模拟信号便成为一维数字信号。
因此，数字信号实际上是用数字序列表示的信号，语音信号经采样和量化后，得到的数字信号是一个一维离散时间序列；而图像信号经采样和量化后，得到的数字信号是一个二维离散空间序列。
数字信号处理课程设计题目巴特沃斯高通数字滤波器老师陈忠泽老师学院电气工程学院班级电子信息工程081班学号20084470110姓名何依阳二0一一年五月目录：一、IIR数字高通滤波器的设计1、数字滤波器的概述2、数字滤波器的设计步骤3、设计方法4、IIR巴特沃斯数字高通滤波器的实例计算二、软件仿真工具及实现环境简介1、计算机辅助设计方法2、MATLAB直接设计IIR巴特沃斯数字高通滤波器三、滤波器结构对数字滤波器性能指标的影响分析1、IIR系统的基本网络结构（1）直接型（2）级联型（3）并联型四、有限字长运算在网络结构中对数字滤波器的影响1、运算量化效应对数字滤波器的影响2、参数的字长对数字滤波器性能指标的影响2.1、系数量化对数字滤波器的影响五、运用MATLAB的辅助工具FDATOOL画出系统函数图像六、设计心得IIR数字高通滤波器的设计一、IIR数字高通滤波器的设计1、数字滤波器的概述所谓数字滤波器，是指输入、输出均为数字信号，通过数值运算处理改变输入信号所含频率成分的相对比例，或者滤除某些频率成分的数字器件或程序。
2、数字滤波器的设计步骤设计一个IIR数字滤波器主要包括下面5个步骤：（1）确定滤波器要求的规范指标。
（2）选择合适的滤波器系数的计算（如图一流程图所示）。
（3）用一个适当的结构来表示滤波器（实现结构）。
（4）有限字长效应对滤波器性能的影响分析。
（5）用软件或硬件来实现滤波器。
确定数字巴特沃斯高通滤波器指标推导出归一化模拟巴特沃斯低通滤波器指标计算出归一化模拟巴特沃斯低通滤波器去归一化推导出模拟巴特沃斯高通滤波器双线性变换推导出数字巴特沃斯高通滤波器图一流程图本次设计的IIR数字滤波器系数的计算是根据已知的模拟滤波器的特性转换到等价的数字滤波器。
本次设计用双线性变换法得到数字滤波器。
而且，双线性变换法得到的数字滤波器保留了模拟滤波器的幅度响应特性。
3、设计方法频率变换法设计思想：1、从归一化模拟低通原型出发，先在模拟域内经频率变换成为所需类型的模拟滤波器；然后进行双线性变换，由S 域变换到Z 域，而得到所需类型的数字滤波器。
巴特沃斯低通、切比雪夫低通、高通IIR滤波器设计05941401 1120191454 焦奥一、设计思路IIR滤波器可以分为低通、高通、带通、带阻等不同类型的滤波器，而以系统函数类型又有巴特沃斯、切比雪夫等滤波器。
其中巴特沃斯较为简单，切比雪夫较为复杂；低阶比高阶简单，但却有着不够良好的滤波特性。
在满足特定的指标最低要求下，低阶、巴特沃斯滤波器能更大程度地节省运算量以及复杂程度。
滤波器在不同域内分为数字域和模拟域。
其中数字域运用最广泛。
在设计过程中，一般是导出模拟域的滤波器，之后通过频率转换变为数字域滤波器，实现模拟域到数字域的传递。
在针对高通、带通、带阻的滤波器上，可以又低通到他们的变换公式来进行较为方便的转换。
综上，IIR滤波器的设计思路是，先得到一个满足指标的尽可能简单的低通模拟滤波器，之后用频域变换转换到数字域。
转换方法有双线性变换法、冲激响应不变法等。
虽然方法不同，但具体过程有很多相似之处。
首先将数字滤波器的指标转换为模拟滤波器的指标，之后根据指标设计模拟滤波器，再通过变换，将模拟滤波器变换为数字滤波器，是设计IIR滤波器的最基本框架。
以下先讨论较为简单的巴特沃斯低通滤波器。
二、巴特沃斯低通滤波假设需要一个指标为0~4hz内衰减小于3db、大于60hz时衰减不小于30db的滤波器。
其中抽样频率为400hz。
以双线性变换方法来设计。
首先将滤波器转换到模拟指标。
T =1f f ⁄=1400Ωf ′=2ff f =8ff f =Ωf ′f =0.02fΩf ′=2ff f =120ff f =Ωf ′f =0.3f根据双线性变换Ω=2f tan (f 2) 得到Ωf =25.14Ωf =407.62这就得到了模拟域的指标。
由巴特沃斯的方程Α2(Ω)=|f f (f Ω)|2=11+(ΩΩf )2f20ff |f f (f Ω)|=−10ff [1+(ΩΩf)2f] {20ff |f f (f Ωf )|≥−320ff |f f (f Ωf )|≤−30ff得到{ −10ff [1+(Ωf Ωf)2f ]≥−3−10ff [1+(Ωf Ωf )2f]≤−30当N取大于最小值的整数时，解出N=2，因此为二阶巴特沃斯低通滤波器。
巴特沃斯滤波器原理巴特沃斯滤波器是一种常用的信号处理滤波器，它在信号处理领域有着广泛的应用。
巴特沃斯滤波器的原理是基于巴特沃斯函数而来的，它可以对信号进行低通滤波和高通滤波，从而实现对信号频率的调节和控制。
本文将详细介绍巴特沃斯滤波器的原理和工作方式。
巴特沃斯滤波器的原理基于巴特沃斯函数，该函数可以描述滤波器的频率响应特性。
巴特沃斯函数的形式为：H(ω) = 1 / [1 + (ω/ωc)^(2n)]其中，H(ω)表示频率响应，ω表示频率，ωc表示截止频率，n表示阶数。
从上式可以看出，巴特沃斯函数随着频率的增加而逐渐减小，当频率达到截止频率时，频率响应将下降至-3dB。
这就是巴特沃斯滤波器的频率特性，它可以实现对不同频率信号的滤波处理。
在实际应用中，巴特沃斯滤波器可以分为低通滤波器和高通滤波器两种类型。
低通滤波器可以通过调节截止频率来滤除高频信号，保留低频信号；而高通滤波器则可以滤除低频信号，保留高频信号。
这种灵活的频率调节方式使得巴特沃斯滤波器在信号处理中有着广泛的应用。
巴特沃斯滤波器的工作方式是通过电路中的电容和电感元件来实现的。
在低通滤波器中，电容和电感元件会形成一个低通滤波的电路，从而实现对高频信号的滤除；而在高通滤波器中，电容和电感元件会形成一个高通滤波的电路，从而实现对低频信号的滤除。
通过合理选择电容和电感的数值，可以实现对不同频率信号的滤波处理。
除了频率响应特性外，巴特沃斯滤波器还具有良好的群延迟特性。
群延迟是指滤波器对不同频率信号的传输延迟，巴特沃斯滤波器的群延迟特性较为平坦，可以保持信号的相位特性，不会引起信号失真。
总的来说，巴特沃斯滤波器是一种常用的信号处理滤波器，它基于巴特沃斯函数的频率响应特性，可以实现对不同频率信号的滤波处理。
通过合理选择截止频率和阶数，可以实现对信号频率的精确控制。
同时，巴特沃斯滤波器还具有良好的群延迟特性，可以保持信号的相位特性，不会引起信号失真。
因此，在实际应用中，巴特沃斯滤波器有着广泛的应用前景。
目录摘要 (1)Abstract (1)引言 (1)1.数字高通滤波器的设计原理 (1)1.1双线性变换法简介 (1)1.2方案论证及确定 (2)2.设计步骤 (2)3.设计方案 (3)3.1解析计算 (3)3.2 MATLAB程序仿真 (4)结束语 (7)参考文献 (8)数字高通巴特沃斯滤波器的设计摘要：本文基于巴特沃斯高通滤波器的设计原理及双线性变换，介绍了数字高通滤波器的设计原理和设计步骤，并结合MATLAB实现数字高通巴特沃斯滤波器的仿真。
该设计证明数字高通巴特沃斯滤波器具有平稳的幅频特性。
关键词：巴特沃斯；模拟低通；数字高通；频率；MATLAB仿真The Analysis of Digital Butterworth High-Pass Filter Design Abstract: Based on the Butterworth high-pass filter design principle and the bilinear transform, this paper introduce digital high-pass filter design principles and design steps, and with the help of MATLAB a simulation on digital high pass Butterworth filter is successfully finished.The design demonstrates that the Butterworth high-pass filter has smooth amplitude frequency characteristics.Key words:Butterworth；Analog low-pass filter；Digital high-pass filter；Frequency；MATLAB simulation引言滤波器是一种对信号有处理作用的器件或电路。
目录第1章摘要 (2)第2章巴特沃斯滤波器的设计 (2)第3章脉冲响应不变法 (4)第4章 MATLAB简介 (7)4.1 MATLAB介绍 (7)4.2 MATLAB命令介绍 (8)第5章仿真过程及仿真图 (8)5.1 仿真程序 (8)5.2 仿真波形 (9)第6章设计结论 (10)第7章结束语 (10)参考文献 (11)第1章 摘要随着科学技术的发展，信号处理理论和分析方法已应用于许多领域和学科中。
本题目是设计一个脉冲响应不变法设计数字低通滤波器。
在对信号进行分析与处理时，信号中经常伴有噪声。
根据有用信号和噪声的不同特征，消除或削弱干扰噪声.提取有用信号的过程称为滤波，实现滤波功能的系统称为滤波器。
从本质上说，滤波就是改变信号中各频率分量的相对幅度和相位。
根据性质分为模拟滤波器和数字滤波器。
前者处理的是连续时间信号，后者处理的是离散时间信号。
模拟滤波器的理论和设计方法已发展的相当成熟，如巴特沃斯滤波器，切比雪夫滤波器，椭圆滤波器，贝塞尔滤波器等，这些滤波器都有严格的设计公式，现成的曲线和图表供设计人员使用。
设计要求要设计一个巴特沃斯滤波器，在用脉冲响应不变法转换为数字滤波器。
第2章 巴特沃斯滤波器的设计2.1巴特沃斯滤波器的幅度平方函数及其特点巴特沃斯模拟滤波器幅度平方函数的形式是()N c N c a j j j H 222)/(11)/(11ΩΩ+=ΩΩ+=Ω （5-6）式中N 为整数，是滤波器的阶次。
Ω=0时，)(Ωj H a =1时；当Ω=c Ω时，)(c a j H Ω=1/2 ，所以c Ω又称为3dB 截止频率。
2.2幅度平方函数的极点分布及)(s H a 的构成将幅度平方函数2)(Ωj H a 写成s 的函数 Nc s j N c a a j s j j s H s H 22)/(11)/(11)()(Ω+=ΩΩ+=-=Ω（5-7） 此式表明幅度平方函数有2N 个极点，极点k s 用下式表示 )21221(2)212(2/1*)()1(N k j c c j N k j c N k e e e j s +++Ω=Ω=Ω-=πππ k=0,1,2，……（5-8）这2N 个极点分布在s 平面半径为c Ω的圆上，角度间隔是π/N 弧度。

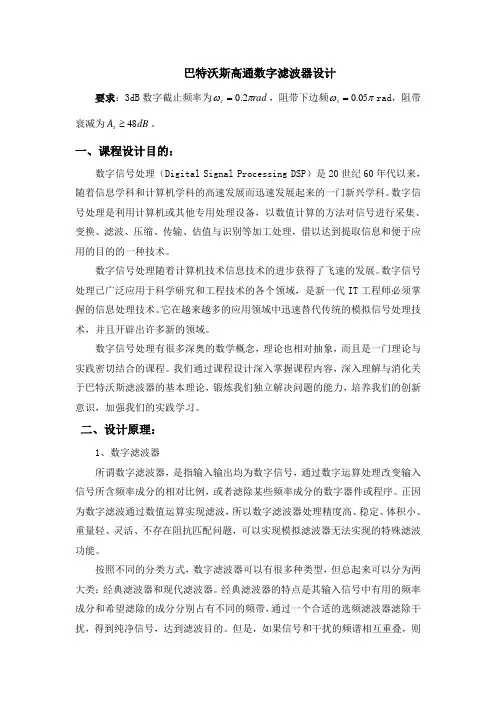

巴特沃斯高通数字滤波器设计要求：3dB 数字截止频率为rad c πω2.0=，阻带下边频πω05.0=s rad ，阻带衰减为dB A s 48≥。
一、课程设计目的：数字信号处理（Digital Signal Processing DSP ）是20世纪60年代以来，随着信息学科和计算机学科的高速发展而迅速发展起来的一门新兴学科。
数字信号处理是利用计算机或其他专用处理设备，以数值计算的方法对信号进行采集、变换、滤波、压缩、传输、估值与识别等加工处理，借以达到提取信息和便于应用的目的的一种技术。
数字信号处理随着计算机技术信息技术的进步获得了飞速的发展。
数字信号处理已广泛应用于科学研究和工程技术的各个领域，是新一代IT 工程师必须掌握的信息处理技术。
它在越来越多的应用领域中迅速替代传统的模拟信号处理技术，并且开辟出许多新的领域。
数字信号处理有很多深奥的数学概念，理论也相对抽象，而且是一门理论与实践密切结合的课程。
我们通过课程设计深入掌握课程内容，深入理解与消化关于巴特沃斯滤波器的基本理论，锻炼我们独立解决问题的能力，培养我们的创新意识，加强我们的实践学习。
二、设计原理：1、数字滤波器所谓数字滤波器，是指输入输出均为数字信号，通过数字运算处理改变输入信号所含频率成分的相对比例，或者滤除某些频率成分的数字器件或程序。
正因为数字滤波通过数值运算实现滤波，所以数字滤波器处理精度高、稳定、体积小、重量轻、灵活、不存在阻抗匹配问题，可以实现模拟滤波器无法实现的特殊滤波功能。
按照不同的分类方式，数字滤波器可以有很多种类型，但总起来可以分为两大类：经典滤波器和现代滤波器。
经典滤波器的特点是其输入信号中有用的频率成分和希望滤除的成分分别占有不同的频带，通过一个合适的选频滤波器滤除干扰，得到纯净信号，达到滤波目的。
但是，如果信号和干扰的频谱相互重叠，则经典滤波器无法有效滤除干扰，最大限度恢复信号，这就需要现代滤波器。
现代滤波器是根据随机信号的一些统计特性，在某种最佳准则下，最大限度抑制干扰，同时最大限度恢复信号，达到最佳的滤波效果的目的。
巴特沃斯滤波过调-概述说明以及解释1.引言1.1 概述巴特沃斯滤波器是一种常用的数字信号处理方法，其原理是基于巴特沃斯滤波器设计的。
巴特沃斯滤波器是一种理想的滤波器，能够对信号进行频率域的调整，从而实现对信号的频率特性的控制。
然而，在实际应用中，巴特沃斯滤波器的过调问题却是一个不可忽视的挑战。
过调是指巴特沃斯滤波器在滤波过程中对信号的过度调整或失真现象。
这种失真可能导致输出信号频谱发生变化，从而影响对信号的准确处理和分析。
过调问题在实际应用中非常常见，特别是在对信号进行高频或低频滤波时更加突出。
本文旨在通过对巴特沃斯滤波器的原理和过调问题进行分析，探讨过调问题的成因和对应的解决方案，从而提供有效的指导和建议，帮助读者更好地理解和应用巴特沃斯滤波器。
在第二节中，我们将详细介绍巴特沃斯滤波器的原理，包括其基本特性、滤波器的传递函数和其在频率域上的调整能力。
接着，我们将在第三节中深入分析巴特沃斯滤波器的过调问题，探究其形成的原因以及可能的影响。
在最后一节中，我们将总结本文的要点，并提出解决巴特沃斯滤波器过调问题的有效方案。
通过本文的阅读，读者将能够更好地理解巴特沃斯滤波器的原理和应用，并掌握解决过调问题的方法和策略。
无论是从理论研究的角度，还是从实际应用的需求考虑，对巴特沃斯滤波器过调问题的深入认识都具有重要意义。
接下来，让我们一起深入探索巴特沃斯滤波器过调问题的奥秘。
1.2文章结构文章结构部分的内容可以如下编写：1.2 文章结构本篇文章主要分为引言、正文和结论三个部分，具体结构如下：1. 引言引言部分主要对本文的背景和目的进行介绍。
首先，概述了巴特沃斯滤波的基本原理和应用场景。
在介绍了滤波原理后，本文将主要讨论巴特沃斯滤波的一个常见问题——过调问题，并提出解决方案。
最后，明确了本文的目的，即通过对巴特沃斯滤波过调问题的分析和解决方案的探讨，帮助读者更好地理解和应用巴特沃斯滤波技术。
2. 正文正文部分将详细介绍巴特沃斯滤波的原理以及过调问题的分析。
巴特沃斯滤波器参数计算概述及解释说明1. 引言1.1 概述巴特沃斯滤波器是一种常用于信号处理领域的滤波器，通过对信号进行频率域的调整来实现滤波效果。
巴特沃斯滤波器具有理想的平坦通带和陡峭衰减特性，因此在许多应用中得到广泛使用。
1.2 文章结构本文将对巴特沃斯滤波器参数计算进行详细介绍和解释说明。
文章主要分为三个部分：引言、巴特沃斯滤波器参数计算和结论。
其中，巴特沃斯滤波器参数计算部分包含了巴特沃斯滤波器的简介、参数计算方法以及应用举例。
1.3 目的本文旨在提供一个全面而清晰的指南，帮助读者理解和应用巴特沃斯滤波器参数计算的方法。
通过学习本文，读者将能够掌握如何选择适当的参数并正确地计算巴特沃斯滤波器所需的各项参数。
同时，本文还将通过实际案例展示巴特沃斯滤波器在信号处理中的应用，帮助读者更好地理解和运用所学知识。
以上是关于文章“1. 引言”部分的详细内容。
2. 巴特沃斯滤波器参数计算2.1 巴特沃斯滤波器简介巴特沃斯滤波器是一种常用的模拟滤波器，它可以用于信号处理和电路设计中。
它由英国工程师塞奇威克·巴特沃斯于1930年提出，被广泛地应用于各种领域。
巴特沃斯滤波器属于对数频率响应的无限脉冲响应（IIR）滤波器。
它有一个重要的性质，即在通带内具有归一化的最平坦幅度特性。
也就是说，在通带内，巴特沃斯滤波器具有相等的增益增益系数，并且在截止频率附近以最快速度衰减。
2.2 参数计算方法为了实现所需的滤波效果，我们需要正确计算巴特沃斯滤波器的参数。
主要参数包括截止频率、阶数和阻带衰减。
以下是参数计算的基本步骤：1. 确定所需的通带范围和阻带范围。
通带范围是信号中允许通过的频率范围，通常为滤波器响应大于或等于-3 dB 的范围。
阻带范围是信号中被抑制的频率范围。
2. 确定截止频率。
截止频率是巴特沃斯滤波器从通带到阻带的过渡点。
可以根据实际应用需求选择合适的截止频率。
3. 确定阶数。
阶数指滤波器中极点（零点和极点对决定了滤波器的频率响应）的数量。
巴特沃斯高通滤波器简介巴特沃斯高通滤波器，也称为Butterworth高通滤波器，是一种常用的信号处理滤波器。
它被广泛应用于音频处理、图像处理、无线通信等领域，用于去除低频噪音或增强高频成分。
巴特沃斯高通滤波器具有平滑的频率响应特性，在截止频率之外的频段对信号进行衰减，保留高频成分。
巴特沃斯高通滤波器的设计原理巴特沃斯高通滤波器的设计基于巴特沃斯多项式。
巴特沃斯多项式是一类具有最平坦的幅频特性的多项式，它的频率响应在通带范围内是最均匀的。
因此，巴特沃斯高通滤波器通过巴特沃斯多项式的特性来实现对信号的滤波。

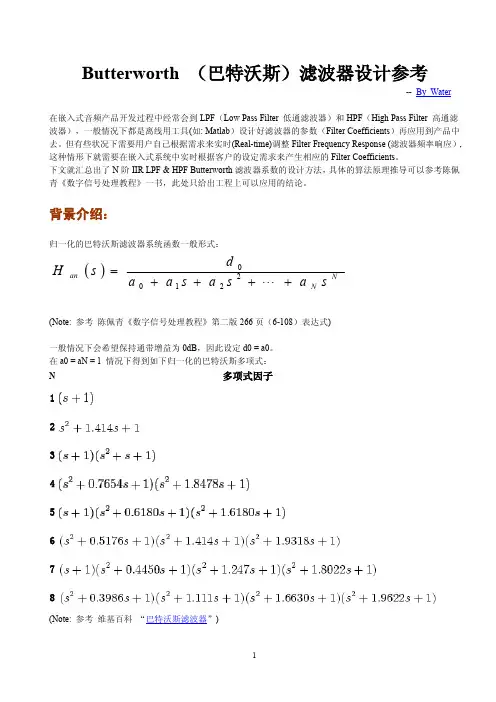

巴特沃斯多项式可以由以下递推关系式定义：H(n, ω) = s + ω * H(n-1, ω), n > 1H(1, ω) = s + ωH(0, ω) = 1其中，H(n, ω)表示巴特沃斯多项式的第n阶。
通过使用巴特沃斯多项式，可以得到巴特沃斯高通滤波器的传递函数：H(s) = 1 / H(n, s/ω0)其中，n表示滤波器的阶数，s为复数变量，ω0为截止频率。
巴特沃斯高通滤波器的实现方法巴特沃斯高通滤波器的实现可以通过模拟滤波器电路或数字滤波器实现。
模拟滤波器电路对于模拟滤波器电路，巴特沃斯高通滤波器可以使用电容和电感的组合来实现。
电容和电感的数值可以根据设计要求来选择，从而实现不同阶数的滤波器。
数字滤波器对于数字滤波器，巴特沃斯高通滤波器可以通过离散化巴特沃斯多项式的传递函数来实现。
常用的数字滤波器设计方法包括脉冲响应、零相位等。
巴特沃斯高通滤波器的应用巴特沃斯高通滤波器在信号处理中有着广泛的应用。
以下是一些常见的应用场景：音频处理巴特沃斯高通滤波器可以用于音频处理中，例如去除低频噪音。
在音频信号中，低频噪音往往会影响音频的质量。
通过使用巴特沃斯高通滤波器，可以将低频噪音滤除，从而提升音频的清晰度。
图像处理在图像处理中，巴特沃斯高通滤波器可以用于增强图像的高频成分。
通过滤除低频分量，可以使图像的细节更加清晰。
巴特沃斯函数一、引言巴特沃斯函数是一种重要的滤波器设计方法，它可以用于数字信号处理中的低通、高通、带通和带阻滤波器的设计。
本文将详细介绍巴特沃斯函数的原理、公式推导以及如何使用Python实现巴特沃斯滤波器。
二、巴特沃斯函数原理1. 传递函数在信号处理中，我们通常使用传递函数来描述滤波器的性能。
对于一个连续时间系统，传递函数可以表示为：H(s) = 1 / (1 + (s/wc)^2N)其中，s为拉普拉斯变换中的复变量，wc为截止频率，N为滤波器阶数。
对于一个离散时间系统，传递函数可以表示为：H(z) = 1 / (1 + (z^-1/wc)^2N)其中，z为Z变换中的复变量。
2. 巴特沃斯函数巴特沃斯函数是一种用于设计模拟低通滤波器的标准方法。
它以欧拉公式展开后得到：H(s) = 1 / (1 + ε^2×(ω/ωc)^2N)其中，ε为一个常数，在0到1之间取值；ω为角频率；ωc为截止频率；N为滤波器阶数。
通过对比传递函数和巴特沃斯函数，可以发现它们的形式非常相似。
实际上，巴特沃斯函数就是传递函数中的一个特例，当ε=1时，传递函数就变成了巴特沃斯函数。
三、巴特沃斯滤波器设计1. 低通滤波器设计在低通滤波器中，信号频率低于截止频率的部分被保留，高于截止频率的部分被抑制。
因此，在低通滤波器中，截止频率是一个重要的参数。
以Python为例，使用scipy库可以方便地实现巴特沃斯滤波器的设计。
下面是一个简单的代码示例：```pythonfrom scipy.signal import butter, filtfilt# 设计低通滤波器def butter_lowpass(cutoff, fs, order=5):nyq = 0.5 * fs # 获取Nyquist频率normal_cutoff = cutoff / nyq # 获取归一化截止频率b, a = butter(order, normal_cutoff, btype='lowpass',analog=False) # 设计数字低通滤波器return b, a# 应用低通滤波器def apply_filter(data, cutoff_freq, sampling_rate):b, a = butter_lowpass(cutoff_freq, sampling_rate) # 获取滤波器系数filtered_data = filtfilt(b, a, data) # 应用滤波器return filtered_data```2. 高通滤波器设计在高通滤波器中，信号频率高于截止频率的部分被保留，低于截止频率的部分被抑制。
c语言实现巴特沃斯带通滤波器巴特沃斯带通滤波器是一种常见的信号处理技术，用于在一定频率范围内传递信号而抑制其他频率的信号。
它在数字信号处理、音频处理、图像处理等领域有广泛的应用。
本文将以C语言为工具，实现巴特沃斯带通滤波器的算法，并讲解其原理及代码实现。
一、巴特沃斯带通滤波器原理巴特沃斯带通滤波器是一种反馈型滤波器，其基本原理是通过设置两个截止频率来确定一个频率范围，在该范围内的信号将被传递，而超出该范围的信号将被抑制。
巴特沃斯带通滤波器的特点是在通带内具有较平坦的频率响应，而在阻带内具有较大的衰减。
二、巴特沃斯带通滤波器算法实现为了实现巴特沃斯带通滤波器，首先需要确定滤波器的阶数、通带截止频率、阻带截止频率等参数。
这些参数可以通过设计要求或者经验来确定。
在本文中，我们将假设滤波器的阶数为4，通带截止频率为0.1，阻带截止频率为0.2。
步骤一：导入必要的头文件```c#include <stdio.h>#include <math.h>```步骤二：定义巴特沃斯带通滤波器函数```cvoid butterworth_bandpass_filter(double *input, double *output, int length, double sampling_rate, double cutoff_freq_low, double cutoff_freq_high, int order){double *temp = malloc(length * sizeof(double));double *temp2 = malloc(length * sizeof(double));double *temp3 = malloc(length * sizeof(double));double *w = malloc((length/2) * sizeof(double));double *h = malloc((length/2) * sizeof(double));double omega_low = 2 * M_PI * cutoff_freq_low / sampling_rate;double omega_high = 2 * M_PI * cutoff_freq_high / sampling_rate;double alpha_low = sin(omega_low) / (2 * pow(2, 0.5/order));double alpha_high = sin(omega_high) / (2 * pow(2, 0.5/order));double a0 = 1 + alpha_low;double a1 = -2 * cos(omega_low);double a2 = 1 - alpha_low;double b0 = pow(2, 0.5/order) * (1 + alpha_high);double b1 = pow(2, 0.5/order) * -2 * cos(omega_high);double b2 = pow(2, 0.5/order) * (1 - alpha_high);int i;for (i = 2; i < length; i++) {temp[i] = input[i] - a1 * temp[i-1] - a2 * temp[i-2];output[i] = b0 * temp[i] + b1 * temp[i-1] + b2 * temp[i-2];}free(temp);free(temp2);free(temp3);free(w);free(h);}```步骤三：调用巴特沃斯带通滤波器函数```cint main(){double input[1000]; // 输入信号double output[1000]; // 输出信号int length = 1000; // 信号长度double sampling_rate = 1000; // 采样率double cutoff_freq_low = 100; // 通带截止频率double cutoff_freq_high = 200; // 阻带截止频率int order = 4; // 滤波器阶数// TODO: 初始化输入信号butterworth_bandpass_filter(input, output, length, sampling_rate, cutoff_freq_low, cutoff_freq_high, order);// TODO: 处理输出信号return 0;}```三、总结本文以C语言为工具，实现了巴特沃斯带通滤波器的算法，并讲解了其原理及代码实现。
1 绪论1.1课程设计背景《数字信号处理》课程是一门理论和技术发展十分迅速、应用非常广泛的前沿性学科，他的理论性和实践性都很强，他的特点是：要求的数学知识多，包括高等代数、数值分析、概率统计、随机过程等。
要求掌握的基础知识强，网络理论、信号与系统是本课程的理论基础与其他学科密切相关，即与通信理论、计算机、微电子技术不可分，又是人工智能、模式识别、神经网络等新兴学科的理论基础之一。
学生在学习这门课程时，普遍感到数字信号处理的概念抽象，对其中的分析方法与基本理论不能很好地理解与掌握。
因此，如何帮助学生理解与掌握课程中的基本概念、基本原理、基本分析方法以及综合应用所学知识解决实际问题的能力，是本课程教学中所要解决的关键问题。
为了配合《数字信号处理》专业基础课的理论教学，我们在电子信息工程专业教学计划中安排了二周的《数字信号处理》课程设计，他是针对《数字信号处理》的基础理论和算法进行实践环节的一个综合训练，以便学习巩固所学的知识，加强理论和实际结合的能力，培养学生的综合设计能力与实际工作能力。
Matlab语言是一种广泛应用于工程计算及数值分析领域的新型高级语言，Matlab功能强大、简单易学、编程效率高，深受广大科技工作者的欢迎。
特别是Matlab还具有信号分析工具箱，不需具备很强的编程能力，就可以很方便地进行信号分析、处理和设计。
因此，选择用Matlab进行课程设计。
1.2 课程设计目的1.掌握数字信号处理的基本概念，基本理论和基本方法。
2.熟悉离散信号和系统的时域特性。
3.掌握序列快速傅里叶变换方法。
4.学会MATLAB的使用，掌握MATLAB的程序设计方法。
5.掌握利用MATLAB对语音信号进行频谱分析。
6.掌握滤波器的网络结构。
2 课程设计原理2.1用窗函数法设计FIR 滤波器根据过渡带宽及阻带衰减要求，选择窗函数的类型并估计窗口长度N （或阶数M=N-1），窗函数类型可根据最小阻带衰减As 独立选择，因为窗口长度N 对最小阻带衰减As 没有影响，在确定窗函数类型以后，可根据过渡带宽小于给定指标确定所拟用的窗函数的窗口长度N ，设待求滤波器的过渡带宽为Δw ，它与窗口长度N 近似成反比，窗函数类型确定后，其计算公式也确定了，不过这些公式是近似的，得出的窗口长度还要在计算中逐步修正，原则是在保证阻带衰减满足要求的情况下，尽量选择较小的N ，在N 和窗函数类型确定后，即可调用MATLAB 中的窗函数求出窗函数wd （n ）。
巴特沃斯高通数字滤波器设计要求：3dB 数字截止频率为rad c πω2.0=，阻带下边频πω05.0=s rad ，阻带衰减为dB A s 48≥。
一、课程设计目的：数字信号处理（Digital Signal Processing DSP ）是20世纪60年代以来，随着信息学科和计算机学科的高速发展而迅速发展起来的一门新兴学科。
数字信号处理是利用计算机或其他专用处理设备，以数值计算的方法对信号进行采集、变换、滤波、压缩、传输、估值与识别等加工处理，借以达到提取信息和便于应用的目的的一种技术。
数字信号处理随着计算机技术信息技术的进步获得了飞速的发展。
数字信号处理已广泛应用于科学研究和工程技术的各个领域，是新一代IT 工程师必须掌握的信息处理技术。
它在越来越多的应用领域中迅速替代传统的模拟信号处理技术，并且开辟出许多新的领域。
数字信号处理有很多深奥的数学概念，理论也相对抽象，而且是一门理论与实践密切结合的课程。
我们通过课程设计深入掌握课程内容，深入理解与消化关于巴特沃斯滤波器的基本理论，锻炼我们独立解决问题的能力，培养我们的创新意识，加强我们的实践学习。
二、设计原理：1、数字滤波器所谓数字滤波器，是指输入输出均为数字信号，通过数字运算处理改变输入信号所含频率成分的相对比例，或者滤除某些频率成分的数字器件或程序。
正因为数字滤波通过数值运算实现滤波，所以数字滤波器处理精度高、稳定、体积小、重量轻、灵活、不存在阻抗匹配问题，可以实现模拟滤波器无法实现的特殊滤波功能。
按照不同的分类方式，数字滤波器可以有很多种类型，但总起来可以分为两大类：经典滤波器和现代滤波器。
经典滤波器的特点是其输入信号中有用的频率成分和希望滤除的成分分别占有不同的频带，通过一个合适的选频滤波器滤除干扰，得到纯净信号，达到滤波目的。
但是，如果信号和干扰的频谱相互重叠，则经典滤波器无法有效滤除干扰，最大限度恢复信号，这就需要现代滤波器。
现代滤波器是根据随机信号的一些统计特性，在某种最佳准则下，最大限度抑制干扰，同时最大限度恢复信号，达到最佳的滤波效果的目的。
2、模拟滤波器模拟滤波器的理论和设计方法已经发展的相当成熟，且有多种典型的模拟滤波器供我们选择，如巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器、贝塞尔滤波器等。
这些滤波器有严格的设计公式、现成的曲线和图表供设计人员使用，而且所涉及的系统函数都满足电路实现条件。
这些典型的滤波器各有特点：巴特沃斯滤波器具有单调下降的幅频特性；切比雪夫滤波器的幅频特性在通带或阻带有等波纹特性，可以提高选择性；贝塞尔滤波器通带内有较好的线性相位特性；椭圆滤波器的特性相对前三者是最好的，但通带和阻带内均呈现等波纹特性，相位特性的非线性也稍严重。
设计时，根据具体要求选择滤波器的类型。
现在，我们分别使用a h ()t 、H a ()Ωj 、H a ()s 表示模拟滤波器的单位冲激响应、频率响应函数、系统函数，三者的关系为：()()[]dt e h t h LT s H st a a a -∞∞-⎰==()()[]()dt e t h t h FT j H t j a a a Ω-∞∞-⎰==Ω可以用()t h a 、()t H a 、()Ωj H a 中任意一个描述模拟滤波器，也可以用线性常系数微分方程描述模拟滤波器。
但在设计滤波器时，设计指标一般由幅频响应函数()Ωj H a 给出，而模拟滤波器设计就是根据设计指标，求系统函数()s H a 。
工程上通常用所谓的损耗函数（也称为衰减函数）()ΩA 来描述滤波器的幅频响应特性，对归一化幅频响应函数，()ΩA 定义如下（其单位是分贝，用dB 表示）：()()()2lg 10lg 20Ω-=Ω-=Ωj H j H A a a dB应当注意，损耗函数()ΩA 和幅频特性函数()Ωj H 只是滤波器幅频响应特性的两种描述方法。
损耗函数的优点是对幅频响应()Ωj H a 的取值非线性压缩，放大了小的幅度，从而可以同时观察通带和阻带的频响特性的变化情况。
模拟低通滤波器的设计指标参数有p α、p Ω、s α和s Ω。
其中p Ω和s Ω分别称为通带边界频率和阻带截止频率，p α称为通带最大衰减（即通带[]p Ω,0中允许()ΩA 的最大值），s α称为阻带最小衰减（即阻带s Ω≥Ω上允许()ΩA 的最小值），p α和s α的单位是dB 。
对于单调下降的幅度特性，p α和s α可表示为：()2lg 10p a p j H Ω-=α()2lg 10s a s j H Ω-=α 滤波器的技术指标给定后，需要设计一个系统函数()s H a ，希望其幅度平方函数满足给定的指标。
一般的滤波器单位冲激响应为实函数，因此()()()()()ΩΩ=-=ΩΩ=j H j H s H s H j H a a j s a a a *2如果能由p α、p Ω、s α和s Ω求出()2Ωj H a ，那么就可以求出()()s H s H a a -，由此可求出所需要的()s H a 。
()s H a 必须是因果稳定的，因此极点必须落在s 平面的左半平面，相应的()s H a -的极点必然落在右半平面。
这就是由()()s H s H a a -求所需要的()s H a 的具体原则。
3、巴特沃斯滤波器巴特沃斯滤波器是电子滤波器的一种。
巴特沃斯滤波器的特点是通频带的频率响应曲线最平滑。
这种滤波器最先由英国工程师斯替芬·巴特沃斯（Stephen Butterworth ）在1930年发表在英国《无线电工程》期刊的一篇论文中提出的。
巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦，没有起伏，而在阻频带则逐渐下降为零。
在振幅的对数对角频率的波特图上,从某一边界角频率开始,振幅随着角频率的增加而逐步减少,趋向负无穷大。
一阶巴特沃斯滤波器的衰减率为每倍频6分贝，每十倍频20分贝。
二阶巴特沃斯滤波器的衰减率为每倍频12分贝、 三阶巴特沃斯滤波器的衰减率为每倍频18分贝、如此类推。
巴特沃斯滤波器的振幅对角频率单调下降，并且也是唯一的无论阶数，振幅对角频率曲线都保持同样的形状的滤波器。
只不过滤波器阶数越高，在阻频带振幅衰减速度越快。
其他滤波器高阶的振幅对角频率图和低级数的振幅对角频率有不同的形状。
4、设计IIR 数字滤波器的频率变换法（1）、归一化模拟低通原型到数字高通滤波器的变换设归一化模拟低通原型滤波器的系统函数是()p H aL ，p 为模拟域内的拉普拉斯变量。
在模拟域内从低通到高通变换，即以1-p 代替p,有()()p H p H aL aH /1=进行反归一化后，即以c s p Ω=/代入上式，得到反归一化后的高通滤波器的传输函数()s H()⎪⎭⎫ ⎝⎛Ω=⎪⎪⎭⎫ ⎝⎛Ω=s H s H s H c aL c aH ； 再进双线性变换，得数字高通滤波器的系统函数为()()()c z z p aL z z s p H s H z H 11111111-----+Ω=+-===；直接由归一化低通原型变换为数字高通滤波器时，变换关系为1111---+Ω=z z p c ，2cot 2w c Ω=Ω，2tan c c w =Ω 其中，c Ω为模拟滤波器3dB 截止频率；c w 为数字滤波器3dB 截止频率。
（2）归一化模拟低通原型到数字带通滤波器的频率变换直接寻求从模拟低通到数字带通之间的映射关系：cz z w z p Ω-+-=---)1(cos 212201，w w w sin cos cos 0-=Ω]2/)cos[(]2/)cos[(cos 0l u l u w w w w w -+=，uu c w w w sin cos cos 0-=Ω susu s w w w sin cos cos 0-=Ω 其中，c Ω为模拟滤波器3dB 截止频率；su l u w w w w ,,,0分别是数字带通滤波器的中心频率、通带上边频、通带下边频和带通的上阻带下边频。
（3）归一化模拟低通原型到数字带阻滤波器的变换直接寻求从模拟低通到数字带阻之间的映射关系：susus u u c l u l u c w w w w w w w w w w w w w w z w z z p cos cos sin cos cos sin ,]2/)cos[(]2/)cos[(cos cos cos sin ,cos 21)1(00002012-=Ω-=Ω-+=-=Ω+-Ω-=--- 其中，c Ω为模拟滤波器3dB 截止频率；su l u w w w w ,,,0分别为数字带阻滤波器的中心频率、阻带上边频、阻带下边频和带阻的上通带下边频。
（4）数字低通滤波器到数字低通的变换由截频为c θ的数字低通滤波器系统函数()z H L 得到截频为c w 的数字低通滤波器系统函数()z H d ，变换关系为()()⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛-==-----=2sin 2sin ,1111ccc cz a z L d z H z H ωθωθααα （5）数字低通滤波器到数字高通变换由截频c θ的数字低通滤波器系统函数()z H L 得到截频为c w 的数字高通滤波器系统函数()z H d ，变换关系为()()⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛+-==⎪⎪⎭⎫ ⎝⎛-+-=---2cos 2cos ,1111cc c cz z z L d z H z H ωθωθααα（6）数字低通滤波器到数字带通变换由截频为c θ的数字低通滤波器系统函数()z H L 得到中心频率为0ω，带通上、下截频分别为c u ωω,的数字带通滤波器系统函数()z H d ，变换关系为⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-==⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛+=⎪⎭⎫ ⎝⎛++-+-⎪⎭⎫ ⎝⎛+-++-=-----2tan 2cot cos 2cos 2cos ,112111112012121c l u l u l u k z k k z k k k k z k k z z θωωωωωωωααα 5、MATLAB 模拟频率变换函数 MATLAB 信号处理工具箱函数lp2lp 、lp2bp 、lp2hp 、lp2bs 是模拟频率变换函数。
（1）低通模拟滤波器到低通模拟滤波器变换函数lp2lp调用格式说明如下。
[bs,as]=lp2lp(b,a,Wl)该函数将截止频率为1rad/s （归一化截止频率）的模拟低通原型滤波器变换成截止频率为Wl 的低通滤波器。
（2）低通模拟滤波器到带通模拟滤波器的变换函数lp2bp调用格式如下。
[bs,as]=lp2bp(b,a,W0,Bw)该函数将截止频率为1rad/s （归一化截止频率）的模拟低通原型滤波器变换成具有指定带宽ωB 和中心频率为0ω的带通滤波器。
