液压与气压传动期末复习资料一、填空题1. ________是液压传动中常用来传递运动和动力的工作介质。

2. 液压传动的工作原理是依靠________来传递运动，依靠________来传递动力。

3. 液压传动系统除油液外可分为________、________、________、________四个部分。

4. 液压传动具有传递功率________，传动平稳性________，能实现过载________，易于实现自动化等优点。

但是有泄漏，容易________环境，传动比不________。

5. 液压泵是将电动机输出的________转换为________的能量转换装置。

6. 外啮合齿轮泵的啮合线把密封容积分成________和________两部分。

7. 液压泵正常工作的必备条件是：应具备能交替变化的________，应有________，吸油过程中，油箱必须和________相通。

8. 输出流量不能调节的液压泵称为________泵，可调节的液压泵称为________泵。

外啮合齿轮泵属于________泵。

9. 按工作方式不同，叶片泵分为________和________两种。

10. 液压缸是将________转变为________的转换装置，一般用于实现________________。

11. 双出杆活塞缸当________固定时为实心双出杆活塞缸，其工作台运动范围约为有效行程的________倍；当________固定时为空心双出杆活塞缸，其工作台运动范围约为有效行程的________倍。

12. 液压缸常用的密封方法有________和________。

13. 油箱的作用是用来________、________、________、________。

14.液压系统中的压力取决于__________，执行元件的运动速度取决于__________ 。

15．液压传动装置由__________、__________、__________和__________四部分组成，其中__________和_________为能量转换装置。

16．液体在管道中存在两种流动状态，__________时粘性力起主导作用，__________时惯性力起主导作用，液体的流动状态可用__________来判断。

17．在研究流动液体时，把假设既__________又__________的液体称为理想流体。

18．由于流体具有__________，液流在管道中流动需要损耗一部分能量，它由__________损失和__________损失两部分组成。

二、单项选择1. 液压系统的辅助元件是________。

A. 电动机B. 液压泵C. 液压缸或液压马达D. 油箱2. 换向阀属于________。

A. 动力元件B. 执行元件C. 控制元件D. 辅助元件3. 可以将液压能转化为机械能的元件是________。

A. 电动机B. 液压泵C. 液压缸或液压马达D. 液压阀4. 液压传动的特点是________。

A. 可与其他方式联用，但不易自动化B. 不能实现过载保护与保压C. 速度、扭矩、功率均可作无级调节D. 传动准确、效率高5．能成为双向变量液压泵的是________。

A. 双作用式叶片泵B. 单作用式叶片泵C. 轴向柱塞泵D. 径向柱塞泵6. 通常情况下，柱塞泵多用于________系统。

A. 10MPa以上的高压B. 2.5MPa以下的低压C. 6.3MPa以下的中压7. 单出杆活塞式液压缸________。

A. 活塞两个方向的作用力相等B. 活塞有效作用面积为活塞杆面积2倍时，工作台往复运动速度相等C. 其运动范围是工作行程的3 倍D. 常用于实现机床的快速退回及工作进给8. 柱塞式液压缸________。

A. 可作差动连接B. 可组合使用完成工作台的往复运动C. 缸体内壁需精加工D. 往复运动速度不一致9. 起重设备要求伸出行程长时，常采用的液压缸形式是________。

A. 活塞缸B. 柱塞缸C. 摆动缸D. 伸缩缸10. 要实现工作台往复运动速度不一致，可采用________。

A. 双出杆活塞式液压缸B. 柱塞缸C. 活塞面积为活塞杆面积2倍的差动液压缸D. 单出杆活塞式液压缸三、判断题（将判断结果填入括号中。

正确的填“√”，错误的打“×”。

）1. 液压传动装置实质上是一种能量转换装置。

( )2. 液压传动以流体为工作介质。

( )3. 液压传动可实现过载保护。

( )4. 液压泵输油量的大小取决于密封容积的大小。

( )5. 外啮合齿轮泵中，轮齿不断进入啮合的那一侧油腔是吸油腔。

( )6. 单作用式叶片泵属于单向变量液压泵。

( )7. 空心双出杆液压缸的活塞是固定不动的。

( )8. 单出杆活塞缸活塞两个方向所获得的推力是不相等的，当活塞慢速运动时，将获得较小推力。

( )9. 单出杆活塞缸活塞杆面积越大，活塞往复运动的速度差别就越小。

( )10. 差动连接的单出杆活塞缸，可使活塞实现快速运动。

( )11．换向阀不同的中位机能是通过改变阀芯的形状和尺寸得到的。

（）12．回油路节流调速回路是变压式节流调速回路。

（）13．任何条件下节流元件总是可以调节流量的。

（）14．在气动系统中可以将大气中的空气压缩后直接供向系统。

（）15．气动系统的油雾器是用来除去空气中的油雾。

（）四、简答题1.试简述液压系统中液压油所起的作用？2.蓄能器有哪些主要功能？3．试简述选用滤油器时应考虑的问题有哪些？4.液压回路基本的速度控制回路有哪些？五、计算题。

1.如下图所示，容器内盛满油液。

已知油的密度3/900m kg =ρ,活塞上的作用力N F 1000=,活塞上的面积23101m A -⨯=。

假设活塞的重量忽略不计，问活塞下方深度为m h 5.0=处的压力等于多少?（7分）2．如图所示差动液压缸，输入流量q=20l/min,压力p=4MPa。

若d=5cm，D=8cm，试求活塞的运动速度v及活塞杆的推力F。

（7分）3. 已知单活塞杆液压缸，油路为差动连接，活塞直径D＝100mm，活塞杆直径d＝60mm，忽略液压缸的泄漏和摩擦，现以q＝100L／min液压泵驱动之。

试求活塞往返运动的速度比。

如液压泵的工作压力p为5.0×106Pa，试求此时活塞往返的负载能力(N)。

（8分）4．如图所示，两个相同的液压缸中联起来，两缸的无杆腔和有杆腔的有效工作而积分别为A l＝100cm2和A2＝80cm2，输入的压力为P1＝18×105Pa，输入的流量q=16L／min,若不考虑各种损失，请计算：(1)当两缸负载相等时，可以承担的最大负载为多少?两活塞秆运动速度又为多少?(2)若F1＝0，则缸口可以承担的最大负载为多少? 若F2＝0，则缸1可以承担的最大负载为多少?哪个大，为什么？（8分）参考答案：一、 填空题。

1．液压油；2.油液压力、油液压力；3.动力装置、执行元件、控制元件、辅助元件；4.大、较好、保护、污染、不准确；5.液压能、机械能；6.吸油腔、压油腔；7.密封容积、吸油压油过程、大气；8.定量、变量、定量；9.单作用叶片泵、双作用叶片泵；10.油液的压力能、机械能、能量的转换；11.缸体、3、活塞杆、2；12.间隙密封、密封圈密封；13. 贮油、散热、分离油中的空气，沉淀油中的杂质；14.负载 ；流量； 15.动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件； 16.层流；紊流；雷诺数； 17.无粘性；不可压缩； 18.粘性；沿程压力；局部压力；二、选择题。

1.D2.C3.C4.C5.D6.A7.B8.B9.B 10.D三、判断题。

1.√2.√3.√4.×5.×6. ×7.×8. ×9.×10.×11. √ 12. × 13. × 14. × 15. ×四、简答题1.(1)传递运动和动力；(2)润滑；(3)密封；(4)冷却。

2.（1）作辅助动力源；（2）保压或补充泄露；（3）吸收压力冲击和消除压力脉动。

3．（1）过滤精度；（2）液压油通过的能力；（3）耐压情况。

4.（1）进油节流调速回路；（2）回油节流调速回路；（3）旁路节流调速回路。

五、计算题。

1.解：活塞与液体表面上的压力均匀分布，有26230/101011000m N m N A F p =⨯==-根据静压力的基本方程式（1-3），深度为h 处的液体压力为5.08.99001060⨯⨯+=+=gh p p ρ)(10)/(100044.1626Pa m N ≈⨯=2. 解：s cm dq /17602510204432=⨯⨯⨯⨯==ππυN p d F 78501041025446423=⨯⨯⨯⨯==-ππ3.解：78.11)60100(111)(442222222222221=-=-=-=-=-=d D d D d d D d D q d q ππυυ N p d F 14137100.5)1060(4462321=⨯⨯⨯⨯=∙=-ππ N p d D F 25132100.5)1060()10100[(4)(462323222=⨯⨯⨯-⨯⨯=-=--ππ4.解： 1)∵122A p F ∙=22111A p A p F ∙-∙=又∵F F F ==21 ∴12A F p = 则 F A A F A p =∙-1211 ∴N N A A A p F 100001008011010010181451211=+⨯⨯⨯=+=- min /6.11010010164311m A q v =⨯⨯==-- min /28.1min /6.1100801121212m m v A A A A v v =⨯==∙= 所以，两液压缸推力相等而速度不等。

2）当F 1=0时，2232112/5.22/101880100m N m N A A p p =⨯⨯==N N A p F 2250010100105.2245122=⨯⨯⨯==- 当F 2=0时，p 2=0 N N A p F 1800010100101845111=⨯⨯⨯==- 所以 m a x 1m a x 2F F >。

合集下载

液压与气压传动复习资料

液压与气压传动复习资料

1 / 22 单选题（3分）正确答案A我的答案A评分 3分液压系统中,常用的执行元件有液压缸和( )。

A液压马达、液压泵B压力继电器、蓄能器C电磁换向阀2 / 22 单选题（3分）正确答案D我的答案D评分 3分液压传动系统中,常用的方向控制阀是( )。

A节流阀B调速阀、溢流阀C减压阀、顺序阀D单向阀、换向阀3 / 22 单选题（3分）正确答案B我的答案B评分 3分液压系统中减压阀处的压力损失是属于--------A沿程压力损失局部压力损失C两种都是D两种都不是4 / 22 单选题（3分）正确答案C我的答案C评分 3分下列液压缸中可以进行差动连接的是-------------A柱塞式液压缸B摆动式液压缸C单活塞杆式液压缸D双活塞杆式液压缸5 / 22 单选题（3分）正确答案B我的答案B评分 3分调压和减压回路所采用的主要液压元件是---------A换向阀和液控单向阀B溢流阀和减压阀顺序阀和压力继电器D单向阀和压力继电器6 / 22 单选题（3分）正确答案D我的答案D评分 3分单作用叶片泵--------------A定子内表面近似腰圆形B转子与定子中心的偏心剧可以改变,在重合时,可以获得稳定大流量C可改变输油量,还可改变输油方向D转子径向压力不平衡7 / 22 单选题（3分）正确答案B我的答案B评分 3分为减少泵在工作过程中的脉动现象,最适合作为单作用叶片泵、双作用叶片泵及轴向柱塞泵的叶片数/柱塞数的是( )。

A11、12、7B13、12、1115、16、13D15、14、98 / 22 单选题（3分）正确答案B我的答案B评分 3分液压系统的真空度应等于( )。

A绝对压力与大气压力之差B大气压力与绝对压力之差C相对压力与大气压力之差D大气压力与相对压力之差答案解析无.9 / 22 单选题（3分）正确答案A我的答案A评分 3分下列换向阀的中位机能中,能对液压缸进行闭锁的是------------AO型BH型CY型DP型10 / 22 单选题（3分）正确答案C我的答案C评分 3分液压系统的工作压力取决于（），执行元件的运动速度取决于（）。

《液压与气压传动》复习资料及答案

《液压与气压传动》复习资料及答案

《液压与气压传动》复习资料及答案一、填空题1、液压传动系统由（）、（）、（）、（）和（）五部分组成。

（动力元件、执行元件、控制调节元件、辅助元件、传动介质（或液压油））2、节流阀通常采用小孔,m=（）3、液压马达把能转换成能，输出的主要参数是和。

4、液压泵的容积效率是该泵流量与流量的比值。

5、外啮合齿轮泵中，最为严重的泄漏途径是。

6、和齿轮泵相比，柱塞泵的容积效率较，输出功率，抗污染能力。

7、在旁油路节流调速回路中，确定溢流阀的时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于状态。

8、常用方向阀的操作方式有、、等三种。

9、液压传动的工作原理是（）定律。

即密封容积中的液体既可以传递（），又可以传递（）。

（帕斯卡、力、运动）10、我国采用的相对粘度是（），它是用（）测量的。

（恩氏粘度、恩氏粘度计）11、齿轮泵存在径向力不平衡，减小它的措施为（）。

（缩小压力油出口）12、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。

（偏心距e、偏心方向）13、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器14、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。

（机械能，液压能，压力油；液压能，机械能，转矩，转速）15、齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。

（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽）16、双作用叶片泵通常作（）量泵使用，单作用叶片泵通常作（）量泵使用。

（定，变）17、轴向柱塞泵改变（）的倾角可改变（）和（）。

（斜盘，排量，流量）18、单杆液压缸可采用（）连接，使其活塞缸伸出速度提高。

（差动）19、在先导式溢流阀中，先导阀的作用是（），主阀的作用是（）。

（调压、溢流）20、压力控制阀是根据和原理。

21、过滤器可安装在液压系统的（）管路上、（）管路上和（）管路上等。

（吸油、压力油、回油）22、液压传动中最主要的参数和23、齿轮泵存在径向力不平衡，减小它的措施为（）。

液压与气压传动复习完整版

液压与气压传动复习完整版

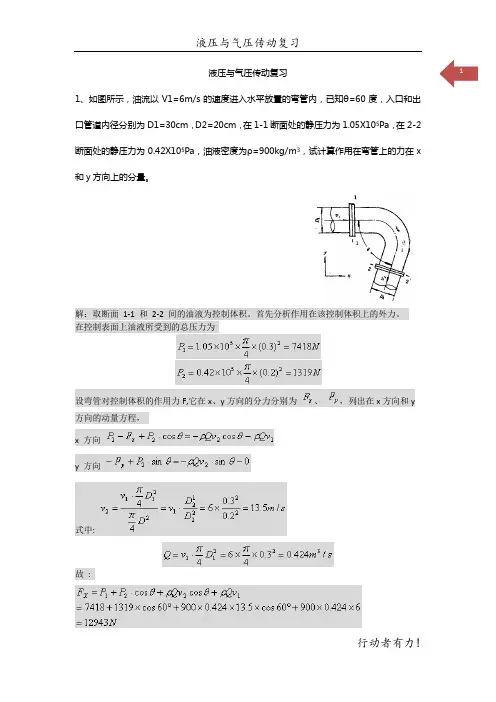

1液压与气压传动复习1、如图所示，油流以V1=6m/s的速度进入水平放置的弯管内，已知θ=60度，入口和出口管道内径分别为D1=30cm，D2=20cm，在1-1断面处的静压力为1.05X105Pa，在2-2断面处的静压力为0.42X105Pa，油液密度为ρ=900kg/m3，试计算作用在弯管上的力在x和y方向上的分量。
