P ETREL TM简易操作手册北京阿什卡科技开发有限公司Petrel简易操作手册Petrel Workflow Tools Tutorial Copyright © 2005 Schlumberger & ESSCA, 版权所有. 历史V 0.0.2基于 Petrel 2004，中文版V 0.0.1基于 Petrel 2003SE，英文版目录建模基本流程图 1 第一章界面介绍 5 第二章数据输入7 第三章数据整理22 第四章构造模型30 第五章属性模型41 第六章粗化模型51 第七章辅助功能57第一章界面介绍Petrel是一个基于Windows平台，用于三维显示、三维成图和三维油藏建模的软件。
用户界面在按钮、对话框和帮助系统方面都是基于Microsoft Windows标准。
这使得Petrel对于当今的大多数地质学家非常容易上手，同时保证高效的程序使用。
练习1-1 启动Petrel双击桌面上的Petrel图标启动Petrel。
或者，选择 > Programs > Petre2004 > lPe2004trelPetrel 用户界面Title bar （标题栏）- 文件名（工区名）和所在路径显示于标题栏。
通过按住和托拽标题栏来在桌面上移动Petrel窗口。
Menu bar （菜单栏）– （顶部）点击菜单栏上任何一个标题都展开一个对话框、弹出菜单、命令和特征的列表。
Toolbar （工具栏）- （顶部）常用命令工具。
这些工具是非常有用的项目的链接，用户也可以在菜单栏里面找到。
Function bar （功能栏）- （右侧）流程特定功能。
这些工具会因为选择了不同的流程单元而改变。
注意一共有两个功能栏，一个在右手边，一个实在显示窗口的下边。
Petrel Explorer （Petrel浏览器）– （左侧）用于优化各种模型关联数据的文件管理起。
包括四个栏目，Input（输入，输入数据管理）、Models（模型，创建的模型）、Results（结果，一些例如体积计算等的结果）和Templates（模版，用于显示数据的颜色、标尺等）。

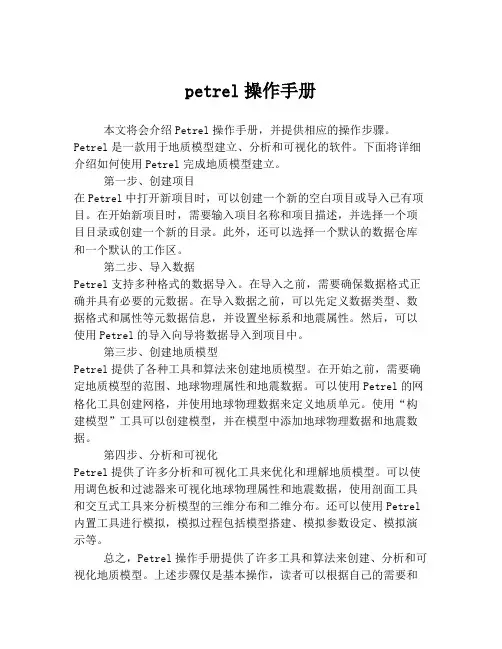

petrel操作手册本文将会介绍Petrel操作手册，并提供相应的操作步骤。
Petrel是一款用于地质模型建立、分析和可视化的软件。
下面将详细介绍如何使用Petrel完成地质模型建立。
第一步、创建项目在Petrel中打开新项目时，可以创建一个新的空白项目或导入已有项目。
在开始新项目时，需要输入项目名称和项目描述，并选择一个项目目录或创建一个新的目录。
此外，还可以选择一个默认的数据仓库和一个默认的工作区。
第二步、导入数据Petrel支持多种格式的数据导入。
在导入之前，需要确保数据格式正确并具有必要的元数据。
在导入数据之前，可以先定义数据类型、数据格式和属性等元数据信息，并设置坐标系和地震属性。
然后，可以使用Petrel的导入向导将数据导入到项目中。
第三步、创建地质模型Petrel提供了各种工具和算法来创建地质模型。
在开始之前，需要确定地质模型的范围、地球物理属性和地震数据。
可以使用Petrel的网格化工具创建网格，并使用地球物理数据来定义地质单元。
使用“构建模型”工具可以创建模型，并在模型中添加地球物理数据和地震数据。
第四步、分析和可视化Petrel提供了许多分析和可视化工具来优化和理解地质模型。
可以使用调色板和过滤器来可视化地球物理属性和地震数据，使用剖面工具和交互式工具来分析模型的三维分布和二维分布。
还可以使用Petrel 内置工具进行模拟，模拟过程包括模型搭建、模拟参数设定、模拟演示等。
总之，Petrel操作手册提供了许多工具和算法来创建、分析和可视化地质模型。
上述步骤仅是基本操作，读者可以根据自己的需要和实际情况进一步学习和使用。
Petrel是一个非常强大的工具，具有广泛的适用性和丰富的功能，旨在帮助地质学家、地球物理学家和油田工程师等地球科学从业人员完成各种任务。
PETREL操作流程1.前期数据准备地震数据体，断层线FAULT LINS OR 断层棍FAULT STICKS，FAULTPOL YGONS，数字化的等值线。
工区内各井的坐标，顶深，海拔，底深（完钻井深），东西偏移，方位角，倾角，砂岩分层数据，砂层等厚图，测井曲线（公制单位），单井相，各层沉积相图，砂岩顶面构造图，单井岩性划分，测井解释成果表，含油面积图。
（在编辑数据的过程中，命名文件时最好数据文件名都和井名一致）2.数据加载①加载井口数据（WELL HEADERS）WELL_NAME X Y KB TOP BOTTOM SYMBOL井名X坐标Y坐标海拔顶深底深（完钻）井的类型②加载井斜数据（WELL PATH）第一种数据格式MD TVD DX DY AZIM INCL斜深垂深东西偏移南北偏移方位角倾角第二种数据格式MD INCL AZIM第三种数据格式TVD DX DY（单井用WELL LOGS，多井加井斜可用PRODUCTION LOGS）③加载分层数据（WELL TOPS）（包括断点数据）MD WELLPOINT 层名WELL NAME-1500 HORIZON Nm31 NP1-1600 FAULT Nm32 NP1以WELL TOPS加载之后删除系统的缺省项，新建4项，对应输入数据的列，名称进行编辑，Sub-sea Z values must be negative!(低于海平面的Z值都为负)，该选项在编辑时不要选中④加载测井曲线（WELL LOGS）LAS格式文件MD RESIS AC SP GR曲线采用0.125m的点数据（1m8个点数据），注意有的曲线单位要由英制转换为公制，如：AC 英制单位μs/in要换成工制单位μs/m，再用转换程序转换为LAS格式文件进行输入，以提高数据的加载速度。
如果有孔渗饱数据，按相同格式依次排列即可。
在/INPUT DATA中设置数据的排列顺序，曲线内容较多，系统缺省项只有MD，所以要用SPECIFY TO BE LOADED定义新的曲线，对应加载数据的列数，名称和属性进行编辑。
Petrel软件实例操作流程目录第一章Petrel简介1.1安装并启动Petrel (01)1.2界面介绍 (02)1.3常用术语 (10)第二章Petrel处理流程介绍2.1数据准备 (15)2.2断层建模 (20)2.3 Pillar 网格化 (30)2.4创建层面网格 (35)2.5时深转换 (40)2.6细分地层 (42)2.7建立几何模型 (43)2.8离散化测井曲线 (44)2.9数据分析 (45)2.10相建模 (50)2.11属性建模 (62)2.12体积计算 (71)2.13绘图 (75)2.14井轨迹设计 (77)2.15油藏数值模拟的数据输入和输出 (80)第一章Petrel简介1.1安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE,如果LICENSE过期，请和我们技术支持联系，然后按下面的顺序打开软件。
1. 双击桌面上的Petrel图标启动Petrel。
2. 如果是第一次运行Petrel，将出现一个Petrel的介绍窗口。
3. 打开Gullfaks_Demo项目。
点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。
1.2界面介绍1.2.1菜单/ 工具栏与大多数PC软件一样，Petrel软件的菜单有标准的“文件”、“编辑”、“视图”、“插入”、“项目”、“窗口”、“帮助”等下拉菜单，以及一些用于打开、保存project的标准操作按钮。
在Petrel的显示窗口的右边是对应于操作进程的工具栏，这些工具是否有效取决于选择进程表中的哪个进程。
操作步骤1.点击上面工具栏中的每一项看会出现什么，你可以实践一些感兴趣的选项。
2.将鼠标放在工具栏中的按钮上慢慢移动，将会出现描述每一个按钮功能的文本出现。
PETREL简易操作手册（地球物理部分）Above contactbulk volume ——毛体积calipercaliper，acoustic，stand-offNet pay ——层间有效厚度Net volume ——有效层体积加载井数据（.las文件）时，底深有可能与该井（.dav）的底深不符，一般.las的底深要大一些，应把较大深度的数据删掉点拟合曲面Process → Utilities → Make/Edit Surface main 里输入的是top 里每一层的数据suggest settings form → well tops / points method → moving average interpolation厚度等值线Pillar Gridding1、建立一个网格边界打开一个2D窗口，用创建一个边界，双击左键结束边界的创建，边界必须是闭合的2、pillar gridding打开3D窗口，双击Structural Modeling→pillar gridding，选定settings选项卡，修改I，J方向的增量（不宜太小，否则后边属性建模里的网络化属性计算量太大），点击Apply，再点OK，在弹出的对话框里选“是”。
Make Horizon双击Structural Modeling→Make Horizon，连续点击，有几个小层点就几下然后点击Apply Layering(细分层)属性建模（Property Modeling）1、双击Geometrical Modeling，Select method选择Cell volume，点击Apply，Cancel2、Scale up well logs(离散化测井曲线)双击Scale up well logs，出现下图Select里选择要离散化的曲线数据，选择Porosity，SW时，Average里选择Arithmetic，Treat选择As lines，Method选择Neighbor cell。
Petrel中文说明书Petrel软件实例操作流程第1章Petrel简介1.1安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE,如果LICENSE过期，请和我们技术支持联系，然后按下面的顺序打开软件。
1. 双击桌面上的Petrel图标启动Petrel。
2. 如果是第一次运行Petrel，将出现一个Petrel的介绍窗口。
3. 打开Gullfaks_Demo项目。
点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。
1.2界面介绍1.2.1菜单 / 工具栏与大多数PC软件一样，Petrel软件的菜单有标准的“文件”、“编辑”、“视图”、“插入”、“项目”、“窗口”、“帮助”等下拉菜单，以及一些用于打开、保存project的标准操作按钮。
在Petrel的显示窗口的右边是对应于操作进程的工具栏，这些工具是否有效取决于选择进程表中的哪个进程。
操作步骤1.点击上面工具栏中的每一项看会出现什么，你可以实践一些感兴趣的选项。
2.将鼠标放在工具栏中的按钮上慢慢移动，将会出现描述每一个按钮功能的文本出现。
3.点击“What's This”按钮，然后再点击其它的某个按钮，将会现该按钮功能的详细描述。
1.2.1.1文件菜单(File)1.2.1.3显示菜单(View)1.2.1.4项目菜单(Project) 1.2.1.5工具菜单(Tools)1.2.1.7帮助菜单(Help)1.2.2 Petrel 资源管理器Petrel 资源管理器(左上角)跟任何PC 机上的windows 资源管理器一样工作。
通过点击加号、减号可以打开和关闭文件夹。
注意Petrel 资源管理器下面的标签，这些标签可以从一个文件夹移到另一个文件夹。
2.地质数据1)分层数据X Y Z (TVD) Wellpoint 层名井名21674358.00 5120924.00 -1272.70 horizon pd s102 21674358.00 5120924.00 -1296.20 horizon pz s102 21674358.00 5120924.00 -1315.80 horizon pb s102或采用以下的格式:Z (MD) Wellpoint 层名井名1272.70 horizon pd s1021296.20 horizon pz s1021315.80 horizon pb s1022)等厚图（点或面,也可以利用PETREL计算 Isochors Point）X Y thickness21674358.00 5120924.00 23.7021674358.00 5120924.00 33.2021674358.00 5120924.00 44.803)属性平面图（点，面）（N/G, Porosity, Permeability, Saturation）X Y property21674358.00 5120924.00 23.7021674358.00 5120924.00 33.2021674358.00 5120924.00 44.804)断点数据（点）X Y z (TVD)21674358.00 5120924.00 1123.7021674358.00 5120924.00 1133.2021674358.00 5120924.00 1144.80断点数据可以通过General Point /line的方式输入,输入后要1.首先检查断点是否大致在一个一个面上,对于一些距离该断面较远的点,解释远离的原因,然后进行编辑2.通过Make Surface形成一个断面,然后对该断面进行平滑和上下切除处理.3.把该断面转换成线(Along I/J Direction),选择垂直方向的线.4.利用断层模型中的功能把该STICK转换成Key Pillar.3.地震数据（可选）1)SEGY数据体(可接受2D,3D地震数据体,同时地震反演的数据也可以输入到Petrel中)2)层位解释线(Seismic line, Surface) (Petrel 可以接受多种地震解释格式)3)断层解释（Fault stick, polygon）(Petrel 可以接受多种地震解释格式)X Y 断点深度(TVD)21674358.00 5120924.00 1272.7021673319.00 5118923.30 1291.5021678424.00 5117545.10 1278.0021678320.00 5118938.90 1258.804)速度资料（Surface, Point）（二）、产生新文件夹操作步骤1. 产生普通文件夹a. 从工具条选择插入文件夹工具b. 通过右击文件夹选择Settings，在Info卡片上命名文件夹文件夹为Fault Point。
