fluent的一个实例(波浪管道的内部流动模拟).

ansys fluent中文版流体计算工程案例详解ANSYS Fluent是一种流体计算动力学软件，可用于解决各种流体力学问题。

本文将详细介绍ANSYS Fluent中文版的流体计算工程案例，包括案例的基本背景、模拟过程和结果分析。

这些案例旨在帮助用户深入了解ANSYS Fluent的使用方法和流体计算工程实践。

一个典型的案例是流体在管道中的流动。

该案例背景是，一根长直管道内有水流动，管道的直径为0.1米，长度为10米。

水的初始速度为1 m/s，管道的壁面是光滑的，管道两端的压差为100Pa。

现在需要使用ANSYS Fluent模拟该流体流动过程，并进一步分析不同参数对流动的影响。

首先，在ANSYS Fluent中创建一个新的仿真项目，并选择“仿真”模块。

在界面上点击“新建”按钮，在弹出的对话框中填写相应的参数，例如案例名称、计算器类型和尺寸单位。

点击“确定”后，进入模拟设置页面。

首先，需要定义获得流动场稳定解所需的物理模型和求解方法。

在“物理模型”选项卡中，选择“连续相”和“非恒定模型”。

在“湍流模型”中选择某种适合的模型，例如k-ε模型。

在“重力”选项卡中，定义流体的密度和重力加速度。

接下来，在“模型”选项卡中，定义管道的几何和边界条件。

选择“管道”作为流体领域的几何模型，并定义长度、直径和内壁面的润滑系数。

在“边界”选项卡中，定义管道两端的入口和出口条件，例如速度和压力。

将管道两端的压力差设置为100Pa，在入口处设置水的初始速度为1 m/s。

在出口处选择“出流”边界条件。

完成几何和边界条件的定义后，点击“模拟”选项卡进入模拟设置界面。

在“求解控制”中，设置计算时间步长和迭代次数。

选择合适的网格划分方法，并进行网格划分。

点击“网格”选项卡，选择合适的网格类型，并进行网格划分。

在划分网格后，可以使用“导入”按钮导入网格文件，并进行网格优化。

完成设置后，点击“计算”按钮开始进行模拟计算。

在计算过程中，可以实时观察流体场的变化情况，并通过Fluent Post-processing工具进行结果分析。

3.3 实验一：管内层流流动数值计算3.3.1 计算目的1、初步掌握软件的操作与边界条件设置方法；2、通过模拟计算了解圆管层流的入口段流动与充分发展段流动特点及边界层在入口处生长，然后，不断增加，直至两边相交于管中心线（管子足够长），管段进入充分发展段，在充分发展段形成抛物线分布等知识。

3.3.2 物理问题流体在水平圆管内流动，管径D =0.2 m 管长 L =8 m. 入流速度V in =1 m/ s 截面上速度认为一致，密度ρ=1 kg/ m 3, 粘性系数 µ= 2 x 10-3kg/(ms ). 雷诺数Re 100avg V D ρµ==，其中：V avg =1m/s 为入口平均速度, 应用Fluent 求解。

3.3.3 具体操作在GAMBIT 中创建如下物理模型。

首先，利用轴对称图形，我们创建四个节点。

然后连接各相邻节点，形成矩形。

再形成面。

运行GAMBIT ，选择求解器为Fluent5/6。

3.3.3.1 创建节点与面 （1）创建节点：（（0,0.1进入界面：操作：> Vertex Command Button > Create Vertex进入界面：x=0；y=0；z=0，点击Apply. 便创建了vertex.1 (0,0,0)点。

重复操作，创建：V ertex 2: (0,0.1,0)，Vertex 3: (8,0.1,0)，Vertex 4: (8,0,0) 二维问题，Z轴省略默认为赋值为0。

操作：Global Control > Fit to Window Button可以查看整个图形，如下：（2）将节点连成线操作：> Edge Command Button > Create Edge选择矩形的两个点，点击Apply。

重复以上操作，可得4条线，得到一个矩形：（3）创建面操作：> Face Command Button > Form Face按下SHIFT键，鼠标点击每条边线，释放SHIFT键，则边线被选取，另外也可用以下方法进行操作：点击Edges右边的箭头：调入Edge List 窗口：点击ALL，选择所有边线，如下图。

FLUENT动网格应用——圆柱体在管道内
运动流场模拟
通过非结构网格的拉伸和重划，能够模拟固态边界的变形和运动，对于弹丸外流场以及汽车迎风流场这种条件，可以通过迎面来流速度相对模拟物体运动，但是对于计算域中含有静态固体边界的运动状态，还是需要通过动网格方法来模拟物体运动。

这里给出一个圆柱体在高速运动的流场模拟案例，以进行非结构动网格的应用和学习，上图中圆管静止，圆柱体以10m/s的速度在管内运动。

（本人比较恋旧，这里采用FLUENT15.0进行模拟计算）。

油水两相流弯管流动模拟弯管被广泛应用于石化、热能动力、给排水、钢铁冶金等工程领域的流体输送，其内部流体与管壁的相对运动将产生一定程度的振动而使管道系统动力失稳，严重时会给系统运行带来灾难性的毁坏。

而现今原油集输管线中普遍为油水两相流，较单相流动复杂，且通过弯管时由于固壁的突变，使得流动特性更为繁杂。

因此，研究水平弯管内油水两相流的速度、压力分布等流动特性，不仅能够为安全输运、流动参数控制等提供参考，还可为管线防腐、节能降耗措施选取等提供依据。

一、实例概述选取某输油管道工程管径600mm的90°水平弯管道，弯径比为3，并在弯管前后各取5m直管段进行建模，其几何模型如图所示。

为精确比较流体流经弯管过程中的流场变化，截取了图所示的5个截面进行辅助分析。

弯管进出口的压差为800Pa，油流含水率为20%。

二、模型建立1.启动GAMBIT，选择圆面生成面板的Plane为ZX，输入半径Radius为0.3，生成圆面，如图所示。

2.选择圆面，保持Move被选中，在Global下的x栏输入1.8，完成该面的移动操作。

3.选取面，Angle栏输入-90，Axis选择为（0,0,0）→（0,0,1），生成弯管主体，如图所示。

4.在Create Real Cylinder面板的Height栏输入5，在Radius1栏输入0.3，选择AxisLocation 为Positive X，生成沿x方向的5m直管段，如图所示。

5.同方法，改变Axis Location为Positive Y生成沿y方向的5m直管段，如图所示。

6.将直管段移动至正确位置，执行Volume面板中的Move/Copy命令，选中沿y轴的直管段，在x栏输入1.8，即向x轴正向平移1.8。

然后选中沿x轴的直管段，在x栏输入-5，在y栏输入-1.8，最后的模型如图所示。

7.将3个体合并成一个，弹出Unite Real Volumes面板，选中生成的3个体，视图窗口如图所示。

fluent流体仿真实例引言流体力学是研究物质的流动规律和力学性质的学科，而流体仿真则是在计算机环境下利用数值方法模拟流体力学过程的过程。

在流体力学研究和工程实践中，流体仿真已经成为一种非常重要的工具。

本文将探讨使用fluent软件进行流体仿真的实例，介绍其基本原理和应用。

什么是fluent？fluent是一种流体仿真计算软件，它被广泛应用于工业和学术研究领域。

fluent可以对不同类型的流体动力学问题进行建模和仿真，如空气动力学、燃烧和热传导等。

fluent是一款功能强大且易于使用的软件，能够提供准确可靠的流体力学仿真结果。

流体仿真的基本原理流体仿真建立在基本的流体力学原理之上，通过数值方法对流体的运动进行模拟和计算。

主要包括以下几个步骤：1. 建立几何模型在进行流体仿真之前，需要首先建立几何模型。

几何模型描述了流体领域的形状和结构，可以通过计算机辅助设计（CAD）软件进行建模。

常见的几何模型包括管道、汽车外形和飞机翼型等。

2. 网格划分网格划分是流体仿真中的关键步骤，它将流体区域分割为有限数量的小单元，称为网格。

不同的网格划分方式会对仿真结果产生影响，因此需要根据具体问题选择合适的网格划分方法。

3. 设置边界条件边界条件是仿真过程中的约束条件，描述了流场在模型边界上的行为。

根据具体问题，可以设置流体速度、压力和温度等边界条件。

4. 数值求解数值求解是流体仿真的核心步骤，通过数值方法对流体的运动进行模拟和计算。

常用的数值方法包括有限体积法和有限元法等。

5. 结果分析仿真计算完成后，需要对结果进行分析和后处理。

常见的后处理操作包括生成流线图、压力分布图和速度矢量图等。

一个fluent流体仿真实例为了更好地理解fluent的应用，我们以空气动力学为例进行一个流体仿真实例。

1. 几何模型建立假设我们要研究一辆汽车在高速行驶时的空气动力学性能。

首先需要在CAD软件中建立汽车外形的几何模型，包括汽车的车身、车轮和尾翼等。

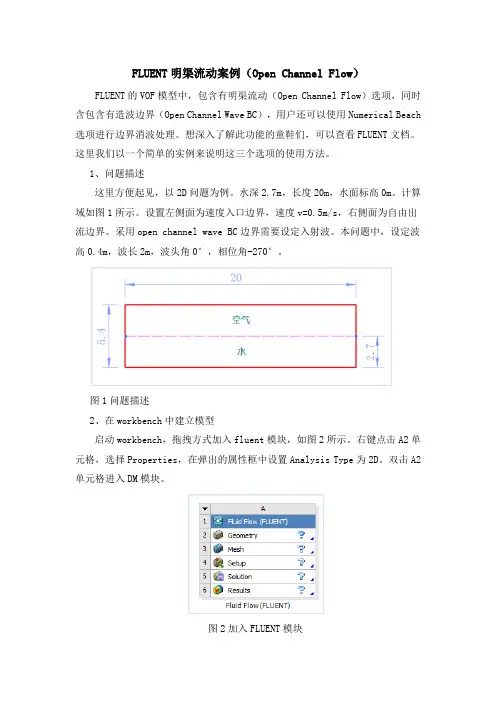

FLUENT明渠流动案例（Open Channel Flow）FLUENT的VOF模型中，包含有明渠流动（Open Channel Flow）选项，同时含包含有造波边界（Open Channel Wave BC），用户还可以使用Numerical Beach 选项进行边界消波处理。

想深入了解此功能的童鞋们，可以查看FLUENT文档。

这里我们以一个简单的实例来说明这三个选项的使用方法。

1、问题描述这里方便起见，以2D问题为例。

水深2.7m，长度20m，水面标高0m。

计算域如图1所示。

设置左侧面为速度入口边界，速度v=0.5m/s，右侧面为自由出流边界。

采用open channel wave BC边界需要设定入射波。

本问题中，设定波高0.4m，波长2m，波头角0°，相位角-270°。

图1问题描述2、在workbench中建立模型启动workbench，拖拽方式加入fluent模块，如图2所示。

右键点击A2单元格，选择Properties，在弹出的属性框中设置Analysis Type为2D。

双击A2单元格进入DM模块。

图2加入FLUENT模块3、DM中建立几何选择XYPlane进行草图绘制（注意2D几何必须创建与XY平面上）。

进入Sketching标签页，选取合适的草图绘制工具，绘制如图1所示的几何。

草图绘制完毕后，选择Concept > Surface From Sketches，选择Base Objects为绘制好的草图，点击Generate创建Surface。

退出DM模块。

图3建立Surface4、划分网格双击图2所示的A3单元格进入mesh模块。

为计算域划分网格。

在树形菜单上点击右键，选择insert>Mapped Face Meshing，选择几何体，采用map方式划分网格。

右键点击mesh，选择子菜单insert>sizing，选择几何，设置element size 为0.1。

FLUENT 算例——TurbulentPipeFlow （LES ）圆管湍流流动（⼤涡模拟）Turbulent Pipe Flow (LES) 圆管湍流流动（⼤涡模拟）以ANSYS 17.0为例问题描述考虑通过圆形截⾯直管道的流动问题，圆管直径，长度。

管道进⼝处的平均流速为，假设流体密度为定值，，流体动⼒粘性系数。

那么基于圆管直径、平均流速、流体密度、动⼒粘性系数算得该问题的Reynold数（Re）为接下来咱们⽤ANSYS FLUENT中的LES⽅法来求解该流动问题，绘制在距离进⼝处下游截⾯上随着半径变化的平均速度和均⽅根速度，并⽐较由LES⽅法和⽅法模拟得到的平均速度。

1 预分析和准备⼯作预分析在⼤涡模拟中，瞬时速度被分解为滤波后的分量以及剩余的残差分量，滤波后的速度分量表征了⼤尺度的⾮定常运动。

在LES中，⼤尺度的湍流运动被直接表征，⽽⼩尺度的湍流运动则⽤模型近似。

关于滤波速度的滤波⽅程可以从Navier-Stokes⽅程推出，由于残差操作，动量⽅程中的⾮线性对流项引⼊了⼀个应⼒张量的残差项，该残差应⼒张量需要通过构造模型来完成⽅程组的封闭，⽽FLUENT中提供了从易到难的多种模型。

既然咱们要求解，那么LES就是个⾮定常的模拟过程，需要在时域内向前推进。

为了收集统计平均量，⽐如平均和均⽅根（root mean square（r.m.s.））速度，咱们需要⾸先达到统计上的稳定状态（然后再开展统计平均的处理）。

作为对⽐，模型求得的平均速度也⼀并给出。

关于LES的详细理论和⽅程可以再很多湍流的书籍中找到。

准备⼯作LES是三维⾮定常计算（只能适⽤于三维问题和⾮定常问题），那么计算域是全部的管道。

在打开ANSYS之前，先创建⼀个⽂件夹turbulent_pipe_LES，然后⾥⾯在创建⼀个ICEM⽂件夹和FLUENT⽂件夹，分别⽤来存放ICEM的建模和画⽹格⽂件，以及FLUENT的计算⽂件。

2 构建⼏何模型打开ICEM CFD 17.0软件，在其中完成建模⼯作，咱们计算域是圆管内部流道，也就是⼀个圆柱体，让圆柱体的轴线沿着⽅向，进⼝截⾯位于上，圆⼼位于坐标原点。

fluent流体仿真实例Fluent是一种流体仿真软件，它广泛用于研究和优化各种流体系统。

本文将介绍Fluent的基本工作原理，并以一个实例为例说明如何使用Fluent进行流体仿真。

首先，Fluent采用有限体积法来解决流体问题。

这种方法将流体域划分为许多小的控制体积，并在每个体积中计算流体的平均速度、压力和温度。

然后，通过在体积之间应用质量和动量守恒方程以及其他物理方程来求解流体行为。

最后，Fluent通过计算流场中的速度、压力和温度分布来描绘流体的行为。

为了演示Fluent的用途，我们将以水的流动为例说明如何使用它进行流体仿真。

我们考虑一个具有弯曲管道的水流系统。

假设管道入口处是一个稳定的水流，出口处是一个自由表面，即水流向大气中自由流动。

我们想研究如何通过改变管道形状和入口速度来优化整个系统。

首先，我们需要使用CAD软件绘制出整个系统的几何形状，并将其导入到Fluent中。

然后，我们需要定义出入口处的水流速度和出口处自由表面的边界条件。

这些边界条件将告诉Fluent在哪里应该施加水流速度和处理自由表面的行为。

接下来，我们需要在Fluent中定义数值方法和物理模型。

对于数值方法，我们可以选择不同的离散化方法和求解器，以达到速度和精度的平衡。

对于物理模型，我们需要考虑水的流动特性，包括湍流、速度分布、压力分布等。

这将有助于我们更准确地预测水流的行为，并优化我们的设计。

最后，我们可以开始运行Fluent并分析结果。

Fluent将生成一个包括速度、压力和温度分布的二维或三维图像。

我们可以通过这些图像来研究水流的行为，并探索如何通过改变管道形状和入口速度来优化整个系统。

例如，我们可以通过改变管道半径和斜率来优化水流速度和压力分布。

总之，Fluent是一种广泛使用的流体仿真软件，它可以帮助我们更好地理解和优化各种流体系统。

通过使用Fluent，我们可以确定管道的最佳形状和入口速度，以确保流体系统的最佳性能。

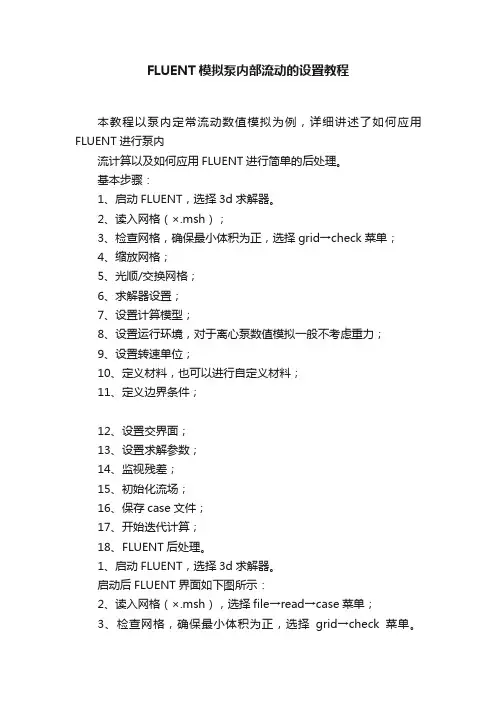

FLUENT模拟泵内部流动的设置教程本教程以泵内定常流动数值模拟为例，详细讲述了如何应用FLUENT进行泵内流计算以及如何应用FLUENT进行简单的后处理。

基本步骤：1、启动FLUENT，选择3d求解器。

2、读入网格（×.msh）；3、检查网格，确保最小体积为正，选择grid→check菜单；4、缩放网格；5、光顺/交换网格；6、求解器设置；7、设置计算模型；8、设置运行环境，对于离心泵数值模拟一般不考虑重力；9、设置转速单位；10、定义材料，也可以进行自定义材料；11、定义边界条件；12、设置交界面；13、设置求解参数；14、监视残差；15、初始化流场；16、保存case文件；17、开始迭代计算；18、FLUENT后处理。

1、启动FLUENT，选择3d求解器。

启动后FLUENT界面如下图所示：2、读入网格（×.msh），选择file→read→case菜单；3、检查网格，确保最小体积为正，选择grid→check菜单。

Check无误后才可以进行下面的操作。

4、缩放网格，选择grid→scale菜单，弹出下图的对话框，直接输入Scale Factors点击Scale即可，一般缩小1000倍到毫米。

由于FLUENT默认的单位是米，所以必须进行网格缩放。

5、光顺/交换网格，选择grid→smooth/swap菜单，进入下面的界面；先点击Smooth，然后点击Swap直至Number Swapped为0。

6、求解器设置，选择define→models→solver菜单，进入求解器设置界面，如下图所示。

一般定常求解设置为分离求解器、隐式算法、三维空间、稳态流动、绝对速度、压力梯度为单元压力梯度计算；7、设置计算模型，选择define→models→viscous菜单，弹出湍流模型选择对话框。

一般选用标准k-ε模型，进入k-ε模型设置界面，一般保持默认即可；8、设置运行环境，选择define→operating condition菜单，弹出下面的对话框。

模型模型管的直径为1m，长度20m。

几何模型是对称的，因此只对管道的一半进行模拟。

m s的速度从进口边界进入。

流动雷诺数为15000。

水以0.015/1．建立模型及网格划分①建立模型及网格划分的步骤在此处暂时省略，以后后机会再补上。

这里直接读入网格文件pipe.msh，开启Fluent 3D双精度求解器（Double Precision），（这里是典型的狭长管道，需要开启双精度求解器）。

②读入网格后应检查网格及网格尺寸，通过Mesh下的Check和Scale进行实现，这里不做详细描述。

2．求解模型的设定①求解器设置。

这里保持默认的求解参数，即基于压力的求解器定常求解。

下面说一说Pressure-based和Density-based的区别：a.Pressure-Based Solver是Fluent的优势，它是基于压力法的求解器，使用的是压力修正算法，求解的控制方程是标量形式的，擅长求解不可压缩流动，对于可压流动也可以求解；Fluent 6.3以前的版本求解器，只有Segregated Solver和CoupledSolver，其实也Pressure-Based Solver的两种处理方法；b.Density-Based Solver是Fluent 6.3新发展出来的，它是基于密度法的求解器，求解的控制方程是矢量形式的，主要离散格式有Roe，AUSM+，该方法的初衷是让Fluent具有比较好的求解可压缩流动能力，但目前格式没有添加任何限制器，因此还不太完善；它只有Coupled的算法；对于低速问题，他们是使用Preconditioning方法来处理，使之也能够计算低速问题。

Density-Based Solver下肯定是没有SIMPLEC，PISO这些选项的，因为这些都是压力修正算法，不会在这种类型的求解器中出现的；一般还是使用Pressure-Based Solver解决问题。

基于压力的求解器适用于求解不可压缩和中等程度的可压缩流体的流动问题。

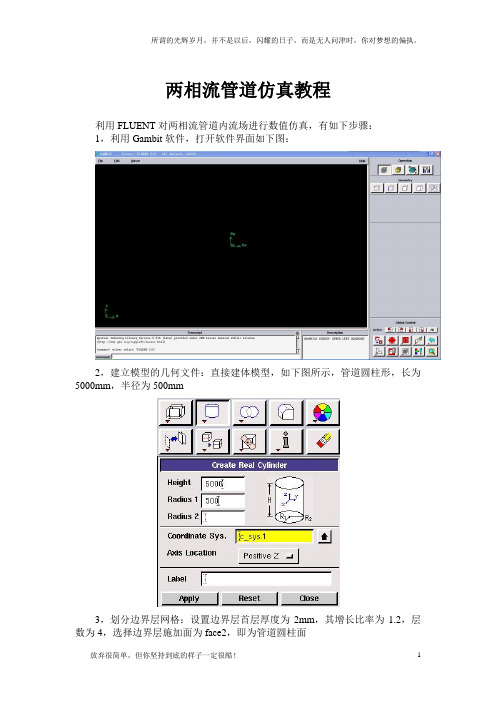

两相流管道仿真教程利用FLUENT对两相流管道内流场进行数值仿真，有如下步骤：1，利用Gambit软件，打开软件界面如下图：2，建立模型的几何文件：直接建体模型，如下图所示，管道圆柱形，长为5000mm，半径为500mm3，划分边界层网格：设置边界层首层厚度为2mm，其增长比率为1.2，层数为4，选择边界层施加面为face2，即为管道圆柱面4，划分体网格：对管道实体进行网格划分，可以直接对其进行体网格划分，选择管道实体volume.1，其他设置如下图所示，网格的Interval Size可以设置为10，点击Apply划分出的管道体网格以及边界层网格如上图所示5，设置入口边界条件，设置进口名称为Inlet ，类型为速度进口，面为Face.1，具体设置如下图所示：如下图所示：为face.2，如下所示：8，输出网格文件：如下图所示9，打开FLUENT软件，进行计算设置：首先设定单位为mm，如下图所示：10，设置操作环境，操作压强为101325帕，设置重力加速度为Y向为-9.8111，设置两相流模型：选取混合相模型，这里将固体颗粒相当做欧拉相进行研究，相数位2，如下图所示：12，选择湍流模型，根据管道模拟的实际情况，选取S-A湍流模型13，设置仿真材料，定义液相材料为水，参数为默认14，设置固体颗粒相计算材料，具体设置参数如下图所示：得到的材料栏的设置情况为15，对相进行设置，主相位水，选择材料为液态水，如下图所示：第二相为固体颗粒相，设置如下：16，设置两相之间的相互作用，采用默认设置，如下图所示：17，设置进口边界条件，如下图所示，类型为速度入口，此处也可以更改为其他的边界类型。

注意此处的相定义的是混合相设置速度入口边界如下，更改水力直径为1000mm，即为入口的直径值。

18，设置主相的进口边界如下，相改为水设置进口处主相水的速度矢量为0.5m/s，19，设置第二相的进口边界如下，相改为颗粒对颗粒相的速度进口进行设置，速度值设置与液相一致，也为0.5m/s，另外要设置进口处的颗粒相的体积分数，体积分数为0.6，体积分数设置如下图所示：20，出口边界条件设置。

fluent螺旋管仿真实例
FLUENT是一款流行的流体动力学仿真软件，可以用于模拟和分析各种复杂的流体流动和传热问题。

螺旋管是一种常见的管道形状，其几何形状和流动特性都比较复杂。

下面是一个使用FLUENT进行螺旋管仿真的简单步骤：
1. 建立模型：首先需要在CAD软件中创建螺旋管的几何模型，并将其导入到FLUENT中。

2. 网格化：在FLUENT中，需要对模型进行网格化，即将几何形状离散化为一系列小的单元格。

可以使用FLUENT自带的网格化工具，也可以使用其他专业的网格化软件。

3. 设置边界条件：根据实际情况，设置入口和出口的边界条件，如速度、压力、温度等。

4. 选择求解器：FLUENT有多种求解器，如压力求解器、速度求解器等，根据需要选择合适的求解器。

5. 设置材料属性：设置流体的物理属性，如密度、粘度等。

6. 求解：运行仿真，等待求解完成。

7. 后处理：查看和分析仿真结果，如速度场、压力场、温度场等。

以上是一个基本的流程，具体操作需要根据实际情况进行调整。

另外，由于螺旋管的几何形状和流动特性都比较复杂，可能需要较高的计算资源和较长的计算时间。

因此，在仿真之前，需要进行充分的优化和准备。

二维三通管内流体的流动分析一、实例概述在实际输水、输油、输气的管路工程中，经常会遇到分支或交叉的管路，三通管就是其中最为常见的一种。

下图所示为水平放置的输水管路中的三通管，干管为100mm的钢管，管段中间位置接入50mm 的支管，干管水流方向为水平方向从左至右，流速2m/s。

支管的水流速度为1m/s.那么，支管水流汇入后对干管水流产生多大影响，交会后在下游的流动情况如何。

二、模型建立1、启动GAMBIT。

2、绘制点（0,0.05,0）、点（0,-0.05,0）、点（10,-0.05,0）、点（10,0.05,0）、点（4.975，-0.05,0）、点（4.975，-5,0）、点（5.025，-5,0）、点（5.025，-0.05,0）、点（5.025，0.05,0）、点（4.975，0.05,0），共10个点。

3、建立两点之间线段，共13条。

如图：4、生成几何面，如图：三、网格划分考虑到水流近壁面粘性效应，首先绘制边界层网格。

1、选取线2，按1:1的边界生成方式，设第一个点距壁面距离为0.001m，递增比例因子为1.2，边界层为4层。

2、按同样的方法生成线段3、线段4、线段5、线段8、线段9的边界层网格。

3、在Mesh Edges面板选中线2、5、9、4、11、13，选择Interval Size 方式，值为0.1.4、按同样的方法，将线段1、3、8、10、12等5条线段以Interval Size为0.01划分。

如图：5、运用Quad单元与Map方法对面进行划分，如图：面网格划分好后，需要定义边界类型。

6、将线段1和线段12定义为速度入口，名称为in1与in2，将线段10定义为自由出流，名称为out,如图：边界类型定义完成后，需要将网格文件输出。

7、输出为liuye.msh,并选中Export 2-D(X-Y)Mesh,表示输出的为二维模型网格文件。

四、求解计算1、打开FLUENT6.3.26，选择2d计算器。

两相流管道仿真教程利用FLUENT对两相流管道内流场进行数值仿真，有如下步骤：1，利用Gambit软件，打开软件界面如下图：2，建立模型的几何文件：直接建体模型，如下图所示，管道圆柱形，长为5000mm，半径为500mm3，划分边界层网格：设置边界层首层厚度为2mm，其增长比率为1.2，层数为4，选择边界层施加面为face2，即为管道圆柱面4，划分体网格：对管道实体进行网格划分，可以直接对其进行体网格划分，选择管道实体volume.1，其他设置如下图所示，网格的Interval Size可以设置为10，点击Apply划分出的管道体网格以及边界层网格如上图所示5，设置入口边界条件，设置进口名称为Inlet，类型为速度进口，面为Face.1，具体设置如下图所示：6，设置壁面边界条件：边界名称为Wall，类型为wall，面选择为face.2，如下图所示：7，设置出口边界条件：名称为out，类型为自由出流边界outflow，面设置为face.2，如下所示：8，输出网格文件：如下图所示9，打开FLUENT软件，进行计算设置：首先设定单位为mm，如下图所示：10，设置操作环境，操作压强为101325帕，设置重力加速度为Y向为-9.8111，设置两相流模型：选取混合相模型，这里将固体颗粒相当做欧拉相进行研究，相数位2，如下图所示：12，选择湍流模型，根据管道模拟的实际情况，选取S-A湍流模型13，设置仿真材料，定义液相材料为水，参数为默认14，设置固体颗粒相计算材料，具体设置参数如下图所示：得到的材料栏的设置情况为15，对相进行设置，主相位水，选择材料为液态水，如下图所示：第二相为固体颗粒相，设置如下：16，设置两相之间的相互作用，采用默认设置，如下图所示：17，设置进口边界条件，如下图所示，类型为速度入口，此处也可以更改为其他的边界类型。

注意此处的相定义的是混合相设置速度入口边界如下，更改水力直径为1000mm，即为入口的直径值。

fluent管道流转捩案例一、什么是fluent管道流转捩fluent管道流转捩是指在流体力学中，当管道内流体的流动状态由层流转变为紊流时发生的现象。

在层流状态下，流体的速度分布呈现规则的层状结构，流速变化平缓，流体粘性对流动的影响较大；而在紊流状态下，流体的速度分布呈现不规则的混乱结构，流速变化剧烈，流体粘性对流动的影响较小。

二、流体的层流和紊流特点层流和紊流是流体力学中两种不同的流动状态，它们具有以下特点：1. 层流的特点•流体的速度分布呈现规则的层状结构；•流体的速度变化平缓；•流体粘性对流动的影响较大；•流体的流速分布不受扰动的影响。

2. 紊流的特点•流体的速度分布呈现不规则的混乱结构；•流体的速度变化剧烈；•流体粘性对流动的影响较小；•流体的流速分布受扰动的影响较大。

三、fluent管道流转捩的发生原因fluent管道流转捩的发生原因主要包括以下几个方面：1. 管道内壁面粗糙度管道内壁面的粗糙度会对流体的流动状态产生影响。

当管道内壁面粗糙度增大时，流体在管道内的流动会更加复杂，容易发生流转捩现象。

流体的流速对流动状态的稳定性有很大影响。

当流体的流速增大时，流动状态更容易由层流转变为紊流。

3. 管道内流体的粘度流体的粘度也会影响流动状态的稳定性。

当流体的粘度较小时，流动更容易由层流转变为紊流。

四、fluent管道流转捩的影响fluent管道流转捩的发生会对流体流动产生一系列的影响，包括：1. 流体的阻力增大流体在紊流状态下的阻力要大于在层流状态下的阻力，这是由于紊流状态下流体的速度变化剧烈，流体与管道壁面的摩擦增大所致。

2. 流体的能量损失增加流体在紊流状态下的能量损失要大于在层流状态下的能量损失，这是由于紊流状态下流体的速度变化剧烈，能量消耗更多。

3. 管道内的压力损失增加流体在紊流状态下的压力损失要大于在层流状态下的压力损失，这是由于紊流状态下流体的速度变化剧烈，流体的压力分布更不均匀。

fluent管道流转捩案例Fluent管道流转捩案例Fluent是一款流体动力学模拟软件，可以用于模拟各种流体现象，如流体流动、传热、化学反应等。

在工业领域中，Fluent被广泛应用于石油化工、航空航天、汽车制造等领域。

其中，管道流转捩是Fluent 模拟中的一个重要应用。

管道流转捩是指在管道中流动的液体或气体，在某些条件下会出现不稳定的流动状态，导致流体的速度和压力发生剧烈的变化，从而影响管道的安全运行。

为了预测和避免管道流转捩，工程师们需要使用Fluent模拟软件进行流体动力学分析。

下面以一家石油化工公司的管道流转捩案例为例，介绍Fluent模拟在管道流转捩分析中的应用。

该公司的一条管道在运行过程中出现了流转捩现象，导致管道内的液体流动不稳定，速度和压力发生了剧烈的变化，从而影响了管道的安全运行。

为了解决这个问题，工程师们使用了Fluent模拟软件进行了流体动力学分析。

首先，工程师们建立了管道的三维模型，并设置了管道内的流体参数，如流速、密度、粘度等。

然后，他们使用Fluent模拟软件进行了流体动力学分析，通过计算流体的速度、压力、流量等参数，预测了管道内的流动状态。

在分析过程中，工程师们发现管道内的流体出现了流转捩现象，导致流体的速度和压力发生了剧烈的变化。

为了解决这个问题，他们对管道的结构进行了优化，并调整了管道内的流体参数，如流速、密度、粘度等。

然后，他们再次使用Fluent模拟软件进行了流体动力学分析，通过计算流体的速度、压力、流量等参数，预测了管道内的流动状态。

最终，工程师们成功地解决了管道流转捩问题，保证了管道的安全运行。

他们通过Fluent模拟软件进行了流体动力学分析，预测了管道内的流动状态，优化了管道的结构和流体参数，从而避免了管道流转捩现象的发生。

总之，Fluent模拟软件在管道流转捩分析中具有重要的应用价值。

通过对管道内的流体动力学分析，可以预测管道内的流动状态，优化管道的结构和流体参数，从而避免管道流转捩现象的发生，保证管道的安全运行。
