光谱仪的使用方法解析光谱仪是一种常用的光学仪器，用于分析物质的光谱特性。
它能够将可见光或其他电磁波的不同波长分离开来，并将其转化为可观察的光谱图。
在这篇文章中，我们将详细解析光谱仪的使用方法，包括准备工作、操作步骤和数据分析。
1.准备工作：a.确保光谱仪和相关设备都处于正常工作状态，例如光源、检测器等。
b.检查光谱仪的校准情况，确保其能够准确测量不同波长的光。
2.设置光源：a.选择合适的光源，如白炽灯、氘灯或钨灯等。
b.将光源放置在光路上的适当位置，并确保其正确连接到光谱仪。
3.调整光路：a.确保光路通畅，没有任何干扰物，如灰尘或污渍。
b.根据光源的特性和实验需求，调整光路，如使用凹面反射镜或透镜来聚焦或分散光线。
4.选择适当的光谱范围：a.确定所需分析的光谱范围，如可见光、红外光等。
b.根据光谱范围选择合适的光栅或棱镜，并安装在光谱仪上。
5.设置和调整光谱仪参数：a.打开光谱仪的软件或控制面板，并将仪器设置为所需的工作模式。
b.调整光谱仪的参数，如曝光时间、增益、光谱分辨率等，以满足实验要求。
6.进行测量：a.将样品或待测物放置在光谱仪的光路上，并确保样品与光路成直角。
b.观察光谱仪的指示器或软件界面，确认信号的稳定后，开始记录光谱数据。
7.数据分析：a. 将光谱数据导入分析软件，如Excel、Origin等，进行数据处理和图表绘制。
b.分析光谱特征，如峰值、波长位置、光强等，并与已知的光谱进行比较和识别。
8.实验控制和重复测量：a.对光谱仪进行空白测试，以消除不同元件造成的背景信号。
b.根据实验需求，控制光源强度、样品浓度等参数进行重复测量，以提高数据的可靠性和准确性。
总结：。
光谱仪操作说明书1. 简介光谱仪是一种用于分析光的波长和强度的仪器。
它广泛应用于物理、化学、生物和工程等领域的研究和实验中。
本操作说明书将介绍光谱仪的基本组成、操作流程以及注意事项。
2. 仪器组成光谱仪由以下几个主要部分组成：2.1 光源：光源提供光的发射或反射，常见的光源包括氢灯、钠灯等。
2.2 入射装置：入射装置将光引导到光谱仪中进行分析。
它通常包括准直器和光纤。
2.3 狭缝：狭缝用于选择所需的光线，确保只有特定波长的光通过。
2.4 光栅：光栅是光谱仪中的关键部件，它用于分散光线并产生光谱。
2.5 探测器：探测器用于测量分散后的光线的强度。
常见的探测器有CCD和光电二极管。
2.6 数据采集系统：数据采集系统将探测到的光谱数据转换为计算机可读的信号。
3. 操作流程下面是使用光谱仪的基本操作流程：3.1 准备工作确保光谱仪与计算机连接良好，并且软件已经正确安装。
3.2 打开光谱仪按下电源按钮，等待光谱仪启动。
3.3 设置参数在软件界面中设置所需的参数，包括光源、积分时间和扫描范围等。
根据实验需求，调整这些参数可以获取不同波长范围和分辨率的光谱。
3.4 准备样品将待测样品放置在适当的位置，确保它与光源之间没有干扰物。
3.5 进行光谱测量点击软件界面上的"开始"按钮，光谱仪将开始采集光线数据。
3.6 数据分析采集完毕后，可以对数据进行分析和处理。
常见的操作包括峰识别、波长测量和强度计算等。
4. 注意事项在操作光谱仪时，需要注意以下事项：4.1 安全使用保证操作过程中的安全，避免触摸光源和其他可能带电的部件。
4.2 保持清洁定期清洁光谱仪的镜片和狭缝，确保它们干净无尘。
4.3 避免干扰在测量过程中，避免光源与样品之间的干扰物，以免影响数据的准确性。
4.4 调整参数根据实验需求，合理调整光谱仪的参数，以获得最佳的实验结果。
4.5 维护保养定期进行光谱仪的维护保养，包括更换灯泡、清洁探测器等。

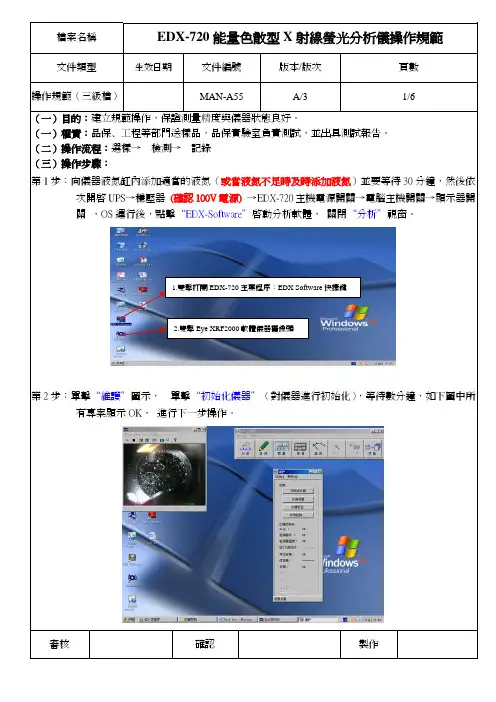

1.雙擊打開EDX-720主要程序：EDX Software快捷鍵2.雙擊Eye XRF2000軟體儀器攝像頭“維護＂圖示， 單擊“初始化儀器＂（對儀器進行初始化），等待數分鐘，如下圖中所有專案顯示OK， 進行下一步操作。
確認製作操作規範（三級檔） MAN-A55 A/3 2/6第3步： 單擊“儀器設置＂， 單擊右下角“執行設置＂圖示， 查看EDX-720面板上“X-RAY＂燈已亮，等待30分鐘進行下一步操作。
第4步： 單擊“儀器校正＂，在樣品室中放置A750標樣 ，單擊“開始＂，進行能量校正。
待能量校正後關閉校正窗口。
第5步： 單擊“分析＂視窗， 單擊分析組“分析組別＂，選擇點擊“定性-定量＂專案， 選擇“金屬定性＂， 單擊“確認＂，輸入樣品名稱，單擊“確認＂，在樣品室中放置A750樣品，單擊“開始＂。
測試完成後，確認Al>80%，Sn、Cu可以檢出即可，SnKa能量位置在25.08~25.32，則可以進入下一個步驟，否則必須重新進行步驟四。
審核確認製作操作規範（三級檔） MAN-A55 A/3 3/6第6步：單擊“定量＂選擇“塑膠快速分析＂檔案，單擊“確認＂，然後放入塑膠校準片，開始校整校正完成後核對下表數據。
Cd Pb Hg Cr Br251465540458441校正頻度：1. 能量校正頻度: 每天開機後進行，見步驟4。
如果分析的室內溫度波動較大，需增加能量校正的頻度。
2. 漂移標準化:：校正頻度：每週一次或認為必要時；做法：取標準化樣品測試，當測試值中Cd，Pb測試值超過參考值的10％，或測試值中Br，Hg，Cr測試值超過參考值的20％，需要進行漂移標準化，做法見儀器說明書。
審核確認製作檔案名稱EDX-720能量色散型X射線螢光分析儀操作規範文件類型生效日期文件編號版本/版次頁數操作規範（三級檔） MAN-A55 A/3 4/6第7步： 放置好樣品後，單擊“分析＂視窗，單擊“分析組別＂，選擇“定量＂“定性半定量＂項目，選擇“某某＂組別，單擊“確認＂，輸入樣品名稱，單擊“確認＂，單擊“開始＂。
光谱仪操作规程光谱仪是一种测量物质光谱的仪器，广泛应用于化学、物理、生物等领域。
正确的光谱仪操作规程对于确保测量数据准确性和仪器使用寿命至关重要。
本文将介绍光谱仪的操作规程，以帮助用户正确使用光谱仪。
1.检查仪器在使用光谱仪前，应仔细检查仪器的状态。
首先应检查仪器的电源，保证电源正常。
然后检查光源和检测器，确保它们和周围环境隔离，避免外界光线的影响。
另外，应检查样品室和通道是否干净整洁。
如果发现仪器有损坏或故障，应及时联系维修人员。
2.准备样品在进行光谱分析前，需要准备样品。
样品的制备应遵循相应的分析方法，并应选择适当的处理方法。
另外，应将样品清洗干净，并使用高质量的溶剂和试剂。
3.打开光谱仪打开光谱仪前，应按照说明书上的方法进行操作。
首先应检查所有采样器槽中是否均保持空置状态。
然后打开仪器电源。
如果需要进行准备工作，请按照特定的说明进行操作。
4.调节仪器在进行样品分析前，需要对光谱仪进行适当的调整。
首先，应选择适当的模式设置，包括样品类型、光源、检波器和探测器。
如果需要，还可以进行其他设置，如波长范围和积分时间。
调整完成后，应进行标定，确保仪器精度和可靠性。
5.测量样品当光谱仪准备好后，可以进行样品测量。
首先应将样品放入装有适当几何体样品架的采样器槽中。
然后根据所需的测量模式，选择相应的检测器、光源和波长范围。
看到光谱显示后，可以进行数据的记录和分析。
6.清理仪器使用完光谱仪后，应及时清洁和维护仪器。
首先应将采样器槽中的样品清洗干净。
然后关闭光谱仪电源，将所有设备关掉。
最后，应按照说明书上的方法对仪器进行适当的维护保养。
以上就是光谱仪操作规程的相关内容，正确的操作规程可以确保光谱仪测量数据的准确性和仪器使用寿命。
在实际应用中，应根据具体情况进行操作，确保光谱仪的精度和可靠性。
光谱分析仪操作规程一、引言光谱分析仪是一种用于测量物质的光谱特性的仪器，广泛应用于化学、物理、生物、环境等领域。
为了正确操作光谱分析仪，保证测量结果的准确性和可靠性，特制定本操作规程。
二、仪器准备1. 确保光谱分析仪处于工作状态，检查电源是否正常。
2. 根据需要选择合适的光源和检测器，并正确安装到仪器中。
3. 预热仪器至适当温度，使其稳定在工作状态下。
三、样品准备1. 样品选择：根据实验目的选择适当的样品，并确保样品纯度和稳定性。
2. 样品处理：根据需要对样品进行处理，如溶解、稀释等。
3. 样品装载：将样品装载到合适的样品池中，确保样品与光线之间的正常传输。
四、操作步骤1. 打开软件：启动光谱分析仪软件，并确保与仪器的连接正常。
2. 设置实验条件：根据实验要求，设置光源的波长、光强度、扫描速度等参数。
3. 背景扫描：进行背景扫描，以消除仪器本底带来的干扰。
4. 样品扫描：将预处理好的样品装载至样品池中，点击开始扫描按钮，记录扫描得到的光谱数据。
5. 数据处理：根据需要，对扫描得到的光谱数据进行处理，如峰位分析、峰面积计算等。
6. 实验记录：将实验过程中的关键数据和观察结果记录下来，以备后续分析使用。
五、注意事项1. 操作过程中应严格按照仪器使用说明书和操作规程进行操作，避免不必要的误差和损坏。
2. 注意光谱分析仪在工作过程中的温度变化，过高过低都可能影响测量结果，建议在室内稳定环境下进行操作。
3. 避免样品交叉污染，每次测量前应清洁样品池，并确保待测样品没有残留。
4. 注意光源和检测器的灵敏度和稳定性，定期进行校准和维护，确保测量结果的准确性和可靠性。
5. 实验结束后，及时关闭仪器电源并进行清洁保养，保持仪器的正常运行状态。
六、结语通过本操作规程，我们可以正确使用光谱分析仪，对物质的光谱特性进行准确测量。
在实验过程中，要注意仪器的操作方法和注意事项，以保证测量结果的准确性和可靠性。
希望本规程对广大用户使用光谱分析仪有所帮助。

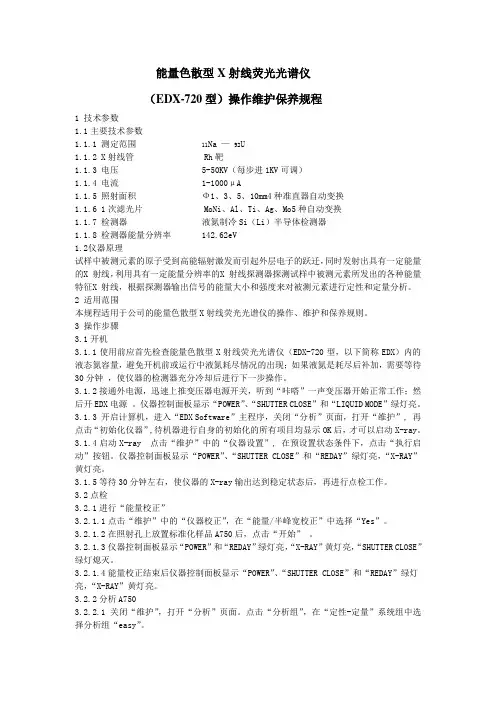

能量色散型X射线荧光光谱仪（EDX-720型）操作维护保养规程1 技术参数1.1主要技术参数1.1.1 测定范围11Na —92U1.1.2 X射线管 Rh靶1.1.3 电压 5-50KV（每步进1KV可调）1.1.4 电流 1-1000μA1.1.5 照射面积Ф1、3、5、10mm4种准直器自动变换1.1.6 1次滤光片 MoNi、Al、Ti、Ag、Mo5种自动变换1.1.7 检测器液氮制冷Si（Li）半导体检测器1.1.8 检测器能量分辨率 142.62eV1.2仪器原理试样中被测元素的原子受到高能辐射激发而引起外层电子的跃迁，同时发射出具有一定能量的X 射线，利用具有一定能量分辨率的X 射线探测器探测试样中被测元素所发出的各种能量特征X 射线，根据探测器输出信号的能量大小和强度来对被测元素进行定性和定量分析。
2 适用范围本规程适用于公司的能量色散型X射线荧光光谱仪的操作、维护和保养规则。
3 操作步骤3.1开机3.1.1使用前应首先检查能量色散型X射线荧光光谱仪（EDX-720型，以下简称EDX）内的液态氮容量，避免开机前或运行中液氮耗尽情况的出现；如果液氮是耗尽后补加，需要等待30分钟，使仪器的检测器充分冷却后进行下一步操作。
3.1.2接通外电源，迅速上推变压器电源开关，听到“咔嗒”一声变压器开始正常工作；然后开EDX电源。
仪器控制面板显示“POWER”、“SHUTTER CLOSE”和“LIQUID MODE”绿灯亮。
3.1.3 开启计算机，进入“EDX Software”主程序，关闭“分析”页面，打开“维护”, 再点击“初始化仪器”,待机器进行自身的初始化的所有项目均显示OK后，才可以启动X-ray。
3.1.4启动X-ray 点击“维护”中的“仪器设置”, 在预设置状态条件下，点击“执行启动”按钮。
仪器控制面板显示“POWER”、“SHUTTER CLOSE”和“REDAY”绿灯亮，“X-RAY”黄灯亮。

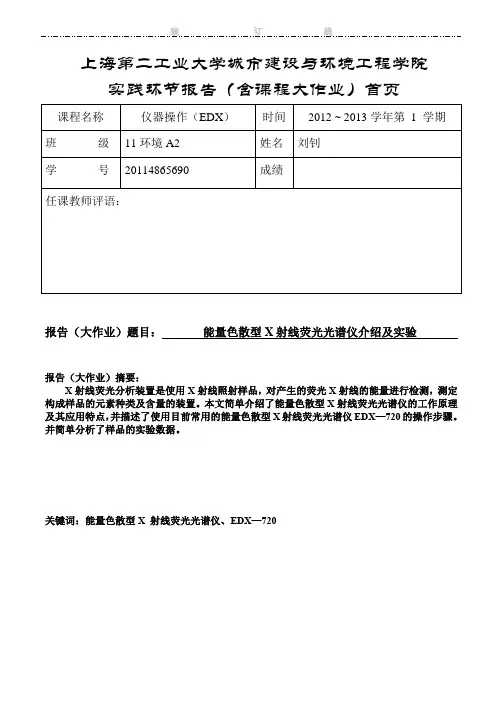

上海第二工业大学城市建设与环境工程学院实践环节报告（含课程大作业）首页报告（大作业）题目：能量色散型X射线荧光光谱仪介绍及实验报告（大作业）摘要：X射线荧光分析装置是使用X射线照射样品，对产生的荧光X射线的能量进行检测，测定构成样品的元素种类及含量的装置。
本文简单介绍了能量色散型X射线荧光光谱仪的工作原理及其应用特点，并描述了使用目前常用的能量色散型X射线荧光光谱仪EDX—720的操作步骤。
并简单分析了样品的实验数据。
关键词：能量色散型X 射线荧光光谱仪、EDX—720前言X射线荧光分析装置是使用X射线照射样品，对产生的荧光X射线的能量进行检测，测定构成样品的元素种类及含量的装置。
可无损地进行固体、粉体、液体、磁盘、单晶片等的元素分析，广泛应用于各个领域。
特别是最近，以欧盟的报废电子电气设备指令（WEEE）、电子电气设备所含特定有害物质限制使用指令（RoHS）、报废汽车指令（ELV）以及玩具指令（ASTM F963，EU_EN71）等法规为代表的绿色采购及环境分析之中，要求更为微量、更为迅速的分析。
我们本次试验中使用的现在普遍使用的能量色散型X射线荧光分析装置，型号为EDX-720一、本仪器的主要特点如下：1、选用高分辨率，高计数率的液氮制冷硅锂漂移检测器，从根本上保证测试数据的准确率。
根据元素周期表的排列，相邻原子序数的元素的能量差约在400EV左右，液氮制冷硅锂漂移检测器的分辨率小于150EV，而电子制冷检测器的分辨率普遍在220—260EV。
因此，如果测试样品中有相邻元素共存，如Pb和Bi，只有液氮制冷类型的仪器才能区分；2、配备CCD进行样品选点分析，满足电子企业零配件差异性的要求；3、配置厚度及形状矫正的背景基本参数法软件，消除因为样品形状不规则带来的误差；4、自动识别塑胶样品中的PVC或PE材料，并自动选择相应的分析程序，避免人为误差；5、听是现实Pb的α、β两条特征谱线，有效避免As和Br对Pb的干扰；6、分析时间快，每种测试状态仅需30秒，满足用户大量样品的要求；7、自动升降的样品盖并与X射线发生器有联锁装置，保证操作人员的人身安全；8、在世界各地销售的仪器都经过当地职能部门的检验和认可，保证仪器的可靠性和安全性；9、X射线管电压、电流连续可调，并配备5种滤光片既满足目前RoHS指令限制元素的检测要求，还全面满足Na元素到U元素的高精度分析，可随各种环保指令的限制物质拓宽而拓展；10、采用第三方专业标样公司研制的标准样品现场制作工作曲线，保证分析数据的准确度高和可信度。
EDX系列能量色散光谱仪操作规程一. 目的：为更好的了解、使用、保养此仪器，能更精准的得到金属材料化学成分测试的结果并对此进行分析，特制订此规程。
二. 范围：本规范规定了仪器的基本操作、仪器的维护和保养、安全注意事项及常见故障处理。
三. 仪器的整机外观及安装环境要求：3.1 整机外观1、正面图：1)样品腔罩：样品腔上盖，握住把手可自由合开。
2)液晶屏：显示仪器管押，管流，真空度等参数。
3)样品平台：放置待检测的样品，其中心位置为测量窗口。
4)高压指示灯：显示X光管高压状态。
亮：工作状态；暗：未开启高压。
5)电源指示灯：显示仪器电源状态。
亮：开机状态；暗：关机状态。
2、背面图：USB接口1：通过USB数据线连接电脑主机，以使用仪器内建的摄像头。
USB接口2：通过USB数据线连接电脑主机，以实现仪器和电脑之间的通信。
电源开关：开启与关闭仪器电源。
ON:开机；OFF:关机。
电源接口1/电源接口2：连接电源线（根据电源线插头类型选择其一）。
风扇1/风扇2：仪器散热。
抽真空接口：通过螺纹管连接抽真空泵。
3.2 安装环境要求仪器安装前请仔细阅读以下注意事项：1.确保充足的安装环境，仪器每一侧距墙、门或其他物器的距离应保持在30cm以上，以便操作时不受限制。
2.房间要进行特别的防X射线装置处理（如采用防辐射墙料和门窗）；3.房间内要配备冷暖空调/电脑/打印机等设备。
4.房间不宜有水源、热源、明火、强电磁干扰、易挥发物、易燃物、大量积尘及阳光直射。
5.避免将本机安装在温度极低、温度极高或过热的位置。
6.切勿将本机安装在不平稳的台面、柔软表层（如沙发、地毯等）或易受震动的位置。
四.作业内容：4.1 基本操作4.1.1 开关机开机前请先确保电源、计算机、打印机与仪器间已正常连线。
开机步骤为：1.打开总电源开关；2.打开仪器电源开关；3.打开打印机开关；4.打开计算机主机电源。
注意：仪器应配有交流净化稳压电源，以保证电压稳定。
实验报告EDX全称Energy Dispersive X-Ray Spectrometer，属于X射线荧光分析仪（XRF)的一种。
此仪器配置新型滤光片，Pb、Cd等的灵敏度比以往机型提高2倍，无需前处理，非破坏性，快速分析（1~5分钟）；可准确的定性分析，元素测定范围宽：11Na~92U；精确的定量分析，根据不同元素，可精确到：1.9PPM~3.7PPM;配备全自动开关的大样品室，适应固体、液体、粉体、光盘、薄膜等各种类型样品的检测。
实验名称EDX720仪器测样品实验样品内存卡芯片仪器介绍能量色散x荧光光谱仪EDX720以独特的产品配置、功能齐全的测试软件、友好的操作界面来满足RoHS的成分检测的需要，人性化的设计，使测试工作更加轻松完成性能特点可自动切换准直器和滤光片专业RoHS检测内置信噪比增强器，可有效提高仪器信号处理能力25倍以上智能RoHS软件，专业开发，与仪器相得益彰任意多个可选择的分析和识别模型多变量非线性回收程序技术指标测量元素：从硫到铀等75 种元素元素含量分析范围：1ppm-99.99% RoHS指令规定的有害元素（限Cd/Pb/Cr/Hg/Br）检测限最高达1ppm 测量时间：60-300s 能量分辨率：150±5eV 管压：5-50 kV 管流：50-1000μA 温度范围：15-30℃电源：交流220V±5V （建议配置交流净化稳压电源）重量：60kg 自动选择滤光片多种准直器自动自由切换电制冷硅针半导体检测器加强金属元素感度分析器三重安全保护模式相互独立的基体效应校正模型多变量非线性回归程序任意多个可选择的分析和识别模型一次可同时分析24 个元素标准配置信噪比增强器自动切换准直器和滤光片，分别针对不同样品独特的光路增强系统，方便用户更好地观察样品测量RoHS，电镀镀层，全元素分析，一机多用电制冷硅针半导体检测器，摒弃液氮制冷特别开发测量软件，操作界面十分友好内置高清晰摄像头，方便用户随时检测样品精准的移动平台，更精确方便地调节样品位置高贵时尚的外型，带给您全新的视觉冲击样品腔尺寸：605mm×395mm×100mm 应用领域电子电器行业，电镀行业、各种材质，塑胶，木头，玻璃等等物质中的有害元素检测电镀行业检测。
光谱分析仪操作规程1、开机：打开总电源，催化加热开关，等催化温控达到设定温度（250度），然后打开原气阀，打开纯气阀，净化机既开始工作。
注：工作塔的选择：机器面板右边两个阀门（既工作、再生切换阀）同时扭在左边的时候为一塔工作，同时扭在右边的时候为二塔工作。
2、再生操作：当吸附塔经较长时间的工作，吸附杂质接近饱和，但又还未完全饱和失效时，就应转换到备用吸附塔工作，并对失效的吸附塔进行再生。
其操作方法如下：①Ⅰ吸附塔再生将工作切换阀SVF01顺时针旋转到位，即进入Ⅱ吸附塔工作、Ⅰ吸附塔再生准备状态。
②按下Ⅰ路再生按钮，系统就会自动打开Ⅰ再生气出阀QVF01，接通Ⅰ吸附塔再生加热温控电源，Ⅰ吸附塔会自动升温到设定的再生温度400℃并恒温。
再生时间一般约需8-10小时（出厂时已设定好）。
当再生时间达到后，本机会自动停止再生。
再生的吸附塔需要冷却到室温后才能再次用于净化工作。
Ⅰ间可以自行设定（打开左侧门，在电器盒左侧操作）。
再生流速出厂时已调整到黄线处，随着时间的推移，该流速可能会发生变化，在再生期间，用户可以观察流速计F101，如果偏移较大，就需要重新调节再生气调节阀TVF01，确保流速稳定在黄线附近，该阀在机内，打开右边门就可以调节。
2、当Ⅰ吸附塔工作时，按下Ⅱ路再生按钮，就可对Ⅱ吸附塔进行再生。
注：再生塔与工作塔必须相反，一塔工作按2塔再生开关，二塔工作按1塔再生开关。
（请看工作塔的选择）再生时原气阀门一定不能关闭，一定要保持有原气；再生9个小时后再生开关自动停止，停止后再生塔需冷却12个小时后才能使用。
3、氩气净化机一定不能通入非氩气的任何其他气体。
4、关机：顺序是先关纯气阀门，原气阀，催化加热开关，总电源以下无正文仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.仅供个人用于学习、研究；不得用于商业用途。
光谱仪操作规程目录一、开机顺序第1页二、关机顺序第1页三、正常分析第2页四、仪器的全标准化第2页五、类型标准化的建立第3页六、仪器的描迹第3页七、日常维护第4页八、读仪器状态第4页九、软件数据的备份和恢复第5页十、仪器的基本原理第5页十一、常见故障的排除第5页一、开机顺序（从停电状态——工作状态）1. 首先打开磁力启动器开关（绿色按钮为开，红色为关）。
2. 打开稳压电源开关（向上为开，向下为关）。
3. 打开光谱仪电源，[如图4 5 1 2 3 打开顺序为1-2-3-4-5，其中“1”代表光谱仪的主开关；“2”代表真空泵开关；“3”代表循环冷却水泵开关；“4”代表电子系统开关；“5”代表高压系统开关]4. 打开电脑显示器开关。
5. 打开打印机。
6. 打开计算机主机开关。
二、关机顺序1.退出“WinOE”主菜单，关掉“WinOE”主程序（方法：用鼠标点击主菜单右上角的符号“×”）。
2.关闭计算机（方法：首先点击桌面左下角符号“start”，等弹出菜单后再点击菜单末尾的“Shut Down”项，最后点击下方“OK”按钮，既可关掉计算机主机）。
3.关闭显示器开关，关闭打印机开关。
4.关闭光谱仪开关（注意：反顺序关掉开关，依次为5-4-3-2-1）。
5.关掉稳压电源开关。
“ON——OFF”。
6.按红色按钮，关闭磁力启动器开关。
注意：如果从突然停电状态过渡到开机状态，应该注意以下几项（1）首先依照关机顺序依次关掉整个系统开关。
（2）等来电5—10分钟后，再依照开机顺序依次打开仪器的各个开关。
三、正常分析1.光谱仪最少要再开机4小时后才可以进行分析。
2.氩气一般要在分析试样前半小时通入。
3. 双击计算机界面上的“WINOE”在其后显示的页面中输入用户名和密码“ARL”，进入“WINOE”的分析菜单。
4.选择“Production/Analysis”下的“Concentrion Analysis”,进入分析页面，通过点击“Change T ask”（选择任务）按钮，例如选择“HRB335”点击“OK”按钮，回到分析页面。
