在理解阻抗匹配前,先要搞明白输入阻抗和输出阻抗

阻抗匹配的原理和应用1. 引言阻抗匹配是电子电路设计中的一种重要技术，用于确保信号的最大功率传输和防止信号反射。

本文将介绍阻抗匹配的基本原理和应用。

2. 阻抗匹配的基本原理阻抗匹配是指将不同阻抗的两个电路或电子设备连接在一起，使得信号在两者之间传输时的阻碍最小化。

阻抗匹配的基本原理涉及到两个重要概念：输入阻抗和输出阻抗。

2.1 输入阻抗输入阻抗是指电路或电子设备向外部信号源提供的阻力。

当信号源的输出阻抗与电路的输入阻抗匹配时，输入的功率能够被完全传输到电路中，最大化利用信号源的能量。

2.2 输出阻抗输出阻抗是指电路或电子设备与外部负载之间的阻力。

当电路的输出阻抗与负载的输入阻抗匹配时，电路能够向外部负载提供最大功率传输。

3. 阻抗匹配的应用阻抗匹配在实际电路设计中有许多应用。

以下是阻抗匹配的一些常见应用场景：3.1 通信系统在通信系统中，阻抗匹配非常重要。

例如，在无线电发射器和天线之间实现阻抗匹配可以最大程度地传输信号，并减少信号的反射。

这种阻抗匹配通常是通过天线调谐器或发射器的输出网络来实现的。

3.2 音频放大器阻抗匹配在音频放大器中也是必不可少的。

音频放大器通常将低阻抗的音频源连接到负载阻抗较高的扬声器。

通过阻抗匹配，可以确保音频信号的最大功率传输，并避免信号反射。

3.3 无线电频率调谐在无线电接收器和调谐器中，阻抗匹配用于确保信号从天线输入到调谐电路时的最大功率传输。

匹配电路通常使用变压器或匹配网络来实现。

3.4 高频电路设计阻抗匹配在高频电路设计中也是非常重要的。

例如，在微波射频电路中，通过匹配网络将信号源的输出阻抗与负载的输入阻抗匹配，可以实现信号的最大功率传输。

4. 阻抗匹配技术为了实现阻抗匹配，有几种常用的技术和电路可供选择：4.1 变压器变压器是一种常用的阻抗匹配器。

通过选择适当的变压器变比，可以实现输入阻抗和输出阻抗之间的匹配。

4.2 匹配网络匹配网络是一种通过电容、电感和电阻等被动元件连接而成的网络。

什么是电路中的输入和输出阻抗电路中的输入和输出阻抗是电子设备和电路中重要的参数。

它们直接影响到电路的性能和匹配。

本文将解释什么是输入和输出阻抗，以及它们在电路中的作用和应用。

1. 输入阻抗输入阻抗是指电路或设备的输入端对外部信号源呈现的等效阻抗。

当信号源接入电路时，输入阻抗会对信号源产生影响。

一般来说，输入阻抗应该尽可能大，以确保电路与信号源之间的最小功率损失。

输入阻抗通常由电路的输入端与地之间的等效阻抗来表示。

2. 输出阻抗输出阻抗是指电路或设备的输出端对外部负载或下一个级联电路呈现的等效阻抗。

当电路输出信号被传递到外部负载或下一个级联电路时，输出阻抗会对信号产生影响。

一般来说，输出阻抗应该尽可能小，以确保信号能够有效地传输给负载或下一个级联电路。

输出阻抗通常由电路的输出端与地之间的等效阻抗来表示。

3. 输入和输出阻抗的作用输入和输出阻抗在电路中起到重要的作用。

它们与信号源和负载之间的匹配有关，能够实现信号的高效传输和减少信号损耗。

适当匹配输入和输出阻抗能够最大限度地提高信号的传输效果和质量。

4. 输入和输出阻抗的应用输入和输出阻抗的应用广泛存在于电子设备和电路中。

例如：- 在放大器中，输入阻抗的大小能够决定放大器与信号源的匹配程度，影响信号的输入功率和电路的增益。

- 在传输线路或电缆系统中，输出阻抗对传输信号的衰减和失真起着关键作用，能够影响传输信号的质量和可靠性。

- 在通信系统中，输入和输出阻抗的匹配能够保证信号的高效传输和通信质量的提高。

总结：输入和输出阻抗是电路中重要的参数，它们直接影响到电路的性能和匹配。

适当匹配输入和输出阻抗能够提高信号的传输效果和质量。

在不同的电子设备和电路中，输入和输出阻抗的应用广泛，能够影响信号的传输和通信质量。

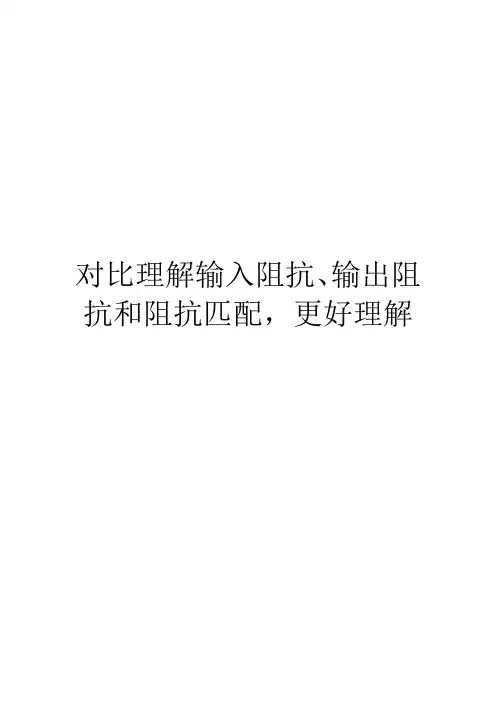

对比理解输入阻抗、输出阻抗和阻抗匹配，更好理解一、关于阻抗的基本概念首先说说电阻（Resistance）,在电路中对电流通过具有阻碍作用，并且造成能量消耗的部分，称为电阻。

电阻常用R表示，单位欧姆（Ω），导体电阻值由导体的材料、横截面积和长度决定，具体计算不在此赘述。

接下来引出阻抗（Impedance）的概念。

在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。

阻抗常用Z 表示，是一个复数，实际称为电阻，虚称为电抗。

其中，电容在电路中对交流电所起的阻碍作用称为容抗（CapacitiveReactance）,电感在电路中对交流电所起的阻碍作用称为感抗（Inductivereactance），电容和电感在电路中对交流电引起的阻碍作用总称为电抗。

阻抗的单位是欧姆。

二、输入阻抗和输出电阻输入阻抗是指一个电路的输入端的等效阻抗。

可以理解为在输入端加上电压源U，测量输入端电流I，输入阻抗Rin就等于U/I（将所有电路元件作用的效果总和，等效到一个电阻Rin上）。

图1.输入阻抗等效电阻示意图在图1中，Vin为上一级电路的输出信号,作为本级电路的输入信号，Vout为本级电路输出信号的测试点，虚线框内为本级电路的等效输入阻抗，Rin即为电路的输入端等效阻抗。

首先，我们设置输入信号为正弦波，幅值A=1V，频率f=10KHz:由于信号源内部阻抗为0（上一级电路输出阻抗为0，后面会进行讲解），所以在Vout得到的输出信号应该等于原信号（纯电阻电路，幅值和相位均相等），即Vout=Vin，仿真结果如下：图2.输入端等效阻抗仿真结果我们通过光标A、B和图例可知，输入信号Vin的幅值A1为993.95mV、-991.83mV，峰峰值Vpp1≈1.985mV≈2V；输出信号Vout 的幅值A2为991.5mV、997.76mV，峰峰值Vpp2≈1.989mV≈2V。

Vpp1=Vpp2。

有了输入阻抗的概念之后，我们可以更容易的理解输出阻抗的概念，也就是一个电路输出端的等效阻抗。

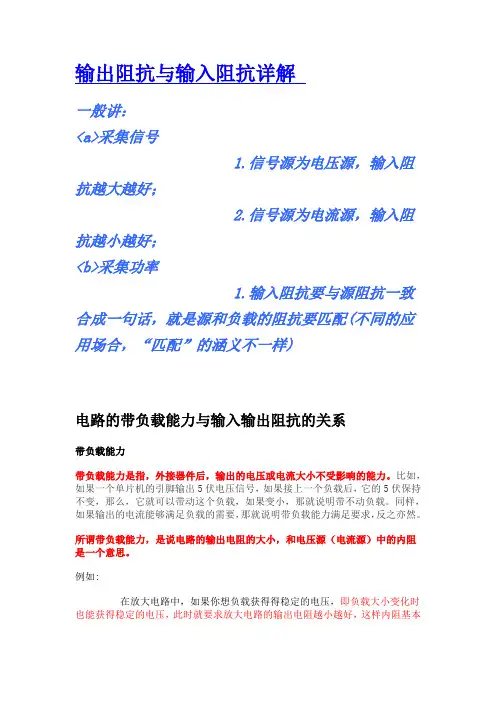

输出阻抗与输入阻抗详解一般讲：<a>采集信号1.信号源为电压源，输入阻抗越大越好；2.信号源为电流源，输入阻抗越小越好；<b>采集功率1.输入阻抗要与源阻抗一致合成一句话，就是源和负载的阻抗要匹配(不同的应用场合，“匹配”的涵义不一样)电路的带负载能力与输入输出阻抗的关系带负载能力带负载能力是指，外接器件后，输出的电压或电流大小不受影响的能力。

比如，如果一个单片机的引脚输出5伏电压信号，如果接上一个负载后，它的5伏保持不变，那么，它就可以带动这个负载，如果变小，那就说明带不动负载。

同样，如果输出的电流能够满足负载的需要，那就说明带负载能力满足要求，反之亦然。

所谓带负载能力，是说电路的输出电阻的大小，和电压源（电流源）中的内阻是一个意思。

例如:在放大电路中，如果你想负载获得得稳定的电压，即负载大小变化时也能获得稳定的电压，此时就要求放大电路的输出电阻越小越好，这样内阻基本上不参与输出电压的分压，所以负载电阻不管多大它上面的电压基本不变。

你完全可以用电压源串一个内阻接负载时的情况分析。

如果放大电路输出可以等效成电流源（如果你想让负载上获得稳定的电流），此时就要求输出输出电阻越大越好（最好无穷大），这样不管负载怎么变化内阻（它是并联的）分得的电流都很小，所以电流很稳定。

你完全可以用理想电流源并联一个内阻的情况来分析。

所以在实际电路，你要看它的输出端是想稳定输出电流还是想稳定电压（放大电路中的负反馈类型可以判断出来），如果是想稳定输出电压，说它带负载能力强表示其输出电阻比较小，如果是稳定输出电流，说它带负载能力强表示其输出电阻比较大。

通常，要求输出电阻比较小的情况居多。

输入阻抗输入阻抗是指一个电路输入端的等效阻抗。

在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。

你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。

一般讲：<a>采集信号1.信号源为电压源，输入阻抗越大越好；2.信号源为电流源，输入阻抗越小越好；<b>采集功率1.输入阻抗要与源阻抗一致合成一句话，就是源和负载的阻抗要匹配(不同的应用场合，“匹配”的涵义不一样)电路的带负载能力与输入输出阻抗的关系带负载能力带负载能力是指，外接器件后，输出的电压或电流大小不受影响的能力。

比如，如果一个单片机的引脚输出5伏电压信号，如果接上一个负载后，它的5伏保持不变，那么，它就可以带动这个负载，如果变小，那就说明带不动负载。

同样，如果输出的电流能够满足负载的需要，那就说明带负载能力满足要求，反之亦然。

所谓带负载能力，是说电路的输出电阻的大小，和电压源（电流源）中的内阻是一个意思。

例如:在放大电路中，如果你想负载获得得稳定的电压，即负载大小变化时也能获得稳定的电压，此时就要求放大电路的输出电阻越小越好，这样内阻基本上不参与输出电压的分压，所以负载电阻不管多大它上面的电压基本不变。

你完全可以用电压源串一个内阻接负载时的情况分析。

如果放大电路输出可以等效成电流源（如果你想让负载上获得稳定的电流），此时就要求输出输出电阻越大越好（最好无穷大），这样不管负载怎么变化内阻（它是并联的）分得的电流都很小，所以电流很稳定。

你完全可以用理想电流源并联一个内阻的情况来分析。

所以在实际电路，你要看它的输出端是想稳定输出电流还是想稳定电压（放大电路中的负反馈类型可以判断出来），如果是想稳定输出电压，说它带负载能力强表示其输出电阻比较小，如果是稳定输出电流，说它带负载能力强表示其输出电阻比较大。

通常，要求输出电阻比较小的情况居多。

输入阻抗输入阻抗是指一个电路输入端的等效阻抗。

在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。

你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。

滤波器的阻抗匹配和阻抗适配问题在电子电路设计和信号处理领域中，滤波器起着重要的作用。

然而，为了更好地实现滤波器的性能，阻抗匹配和阻抗适配问题成为需要解决的关键问题。

本文将讨论滤波器的阻抗匹配和阻抗适配问题，并介绍一些常用的解决方案。

第一节：阻抗匹配问题阻抗匹配是指在信号传输过程中，将一个系统的输出阻抗与另一个系统的输入阻抗相匹配的过程。

如果两个系统的阻抗不匹配，将导致信号的反射和信号功率的损失。

因此，阻抗匹配在电路设计中至关重要。

在滤波器中，阻抗匹配通常需要在滤波器的输入端和输出端进行。

输入端的阻抗匹配可以减少信号源与滤波器之间的反射，提高信号传输的效率。

输出端的阻抗匹配可以确保滤波器的输出信号能够有效地传输到下一个电路阶段，减少因阻抗不匹配而引起的信号损失。

为了实现阻抗匹配，常见的方法包括使用传输线输送信号、使用阻抗转换器、使用匹配网络等。

传输线是一种用于传递电磁波信号的导线或导体，它具有特定的特性阻抗。

通过正确选择传输线的特性阻抗并合理布置，可以实现输入端和输出端的阻抗匹配。

阻抗转换器是一种用于将信号源的阻抗转换为所需阻抗的电路，常见的阻抗转换器包括共源放大器、共基极放大器等。

匹配网络是由电感和电容等元件组成的网络，通过调整元件的数值和连接方式，可以实现阻抗的匹配。

第二节：阻抗适配问题阻抗适配是指将两个不同阻抗之间进行适配的过程。

在信号传输或系统连接中，当两个系统的阻抗不匹配时，会导致信号的衰减和失真。

因此，阻抗适配是为了最大限度地减少信号衰减和失真，使得信号能够在两个系统之间传输的过程。

在滤波器中，通常需要进行输入端和输出端的阻抗适配。

输入端的阻抗适配可以减少信号源与滤波器之间的信号损失和误差。

输出端的阻抗适配可以确保滤波器的输出信号能够有效地传输到下一个电路阶段，提高整个系统的信号传输效率。

实现阻抗适配的常用方法包括使用阻抗变换器、使用阻抗匹配网络等。

阻抗变换器是一种用于将输入阻抗转换为所需输出阻抗的电路，通过合理选择阻抗变换器的参数和布置方式，可以实现阻抗的适配。

阻抗匹配计算详解阻抗匹配是电子电路设计中常用的技术之一、它的作用是通过改变电路中的负载阻抗，使得输出电流或功率能够最大化。

阻抗匹配对于提高电路的效率、减少功率损耗、改善信号传输等方面都具有重要意义。

在电路中，输入阻抗和输出阻抗是两个基本的概念。

输入阻抗是指输入端对于信号源的阻力，而输出阻抗是指输出电路对于负载的阻力。

在理想情况下，输入和输出阻抗应该相等，以达到最大功率输出。

然而，实际电路中由于各种因素的影响，输入输出阻抗常常不匹配，从而导致功率的损失。

为了防止功率损失，我们需要进行阻抗匹配。

阻抗匹配的方法有很多种，其中常用的有三种：串联匹配、并联匹配和变压器匹配。

串联匹配是指在输入/输出电路前面或后面串联一个电阻，使得整个电路的输入/输出阻抗得到改善。

假设输入电阻为R1，输出电阻为R2，要求将R1匹配到R3，将R2匹配到R4、这时需要在输入电路的前面串联一个电阻R3，在输出电路的后面串联一个电阻R4，使得R1=R3，R2=R4、这样就达到了阻抗匹配的目的。

并联匹配是指在输入/输出电路前面或后面并联一个电阻，使得整个电路的输入/输出阻抗得到改善。

与串联匹配类似，假设输入电阻为R1，输出电阻为R2，要求将R1匹配到R3，将R2匹配到R4、这时需要在输入电路的前面并联一个电阻R3，在输出电路的后面并联一个电阻R4，使得1/R1+1/R3=1/R3，1/R2+1/R4=1/R3变压器匹配是指使用变压器将输入阻抗与输出阻抗进行匹配。

变压器具有阻抗变换的功能，可以通过调整变压器的比例关系来达到阻抗匹配的目的。

假设输入电阻为R1，输出电阻为R2，要求将R1匹配到R3，将R2匹配到R4、这时可以通过调整变压器的匝数比例以及串联或并联电阻来实现阻抗的匹配。

1.确定输入和输出阻抗的数值，并且将其表示出来。

2.根据匹配的方法（串联匹配、并联匹配或变压器匹配）来选择相应的计算公式。

3.根据计算公式，将输入和输出阻抗的数值代入，求解未知的电阻或变压器参数。

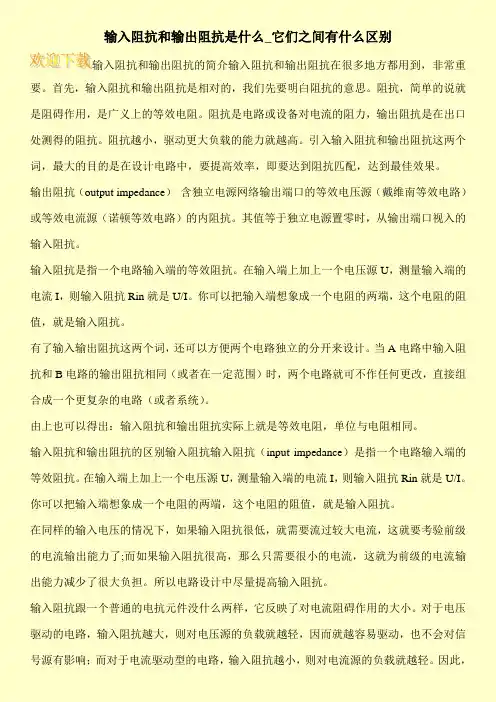

输入阻抗和输出阻抗是什么_它们之间有什么区别输入阻抗和输出阻抗的简介输入阻抗和输出阻抗在很多地方都用到，非常重要。

首先，输入阻抗和输出阻抗是相对的，我们先要明白阻抗的意思。

阻抗，简单的说就是阻碍作用，是广义上的等效电阻。

阻抗是电路或设备对电流的阻力，输出阻抗是在出口处测得的阻抗。

阻抗越小，驱动更大负载的能力就越高。

引入输入阻抗和输出阻抗这两个词，最大的目的是在设计电路中，要提高效率，即要达到阻抗匹配，达到最佳效果。

输出阻抗（output impedance）含独立电源网络输出端口的等效电压源（戴维南等效电路）或等效电流源（诺顿等效电路）的内阻抗。

其值等于独立电源置零时，从输出端口视入的输入阻抗。

输入阻抗是指一个电路输入端的等效阻抗。

在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。

你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

有了输入输出阻抗这两个词，还可以方便两个电路独立的分开来设计。

当A电路中输入阻抗和B电路的输出阻抗相同（或者在一定范围）时，两个电路就可不作任何更改，直接组合成一个更复杂的电路（或者系统）。

由上也可以得出：输入阻抗和输出阻抗实际上就是等效电阻，单位与电阻相同。

输入阻抗和输出阻抗的区别输入阻抗输入阻抗（input impedance）是指一个电路输入端的等效阻抗。

在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。

你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

在同样的输入电压的情况下，如果输入阻抗很低，就需要流过较大电流，这就要考验前级的电流输出能力了;而如果输入阻抗很高，那么只需要很小的电流，这就为前级的电流输出能力减少了很大负担。

所以电路设计中尽量提高输入阻抗。

输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。

对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。

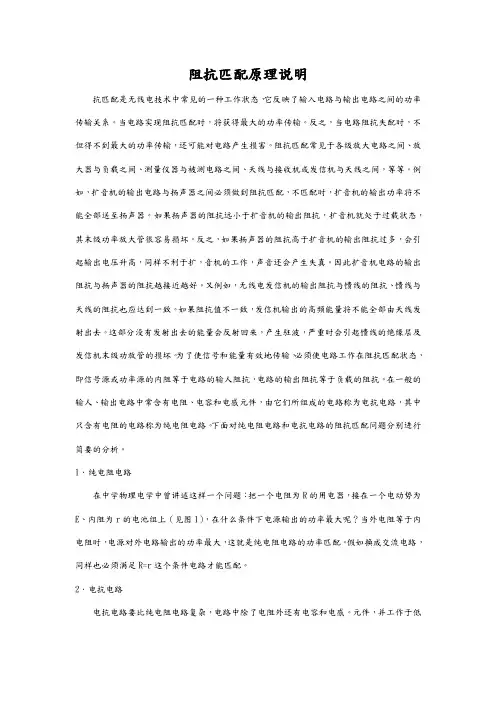

阻抗匹配原理说明抗匹配是无线电技术中常见的一种工作状态，它反映了输入电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。

反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真。

因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。

又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。

如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。

这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。

为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。

在一般的输人、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路。

下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分析。

1．纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上（见图1），在什么条件下电源输出的功率最大呢？当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2．电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感。

元件，并工作于低频或高频交流电路。

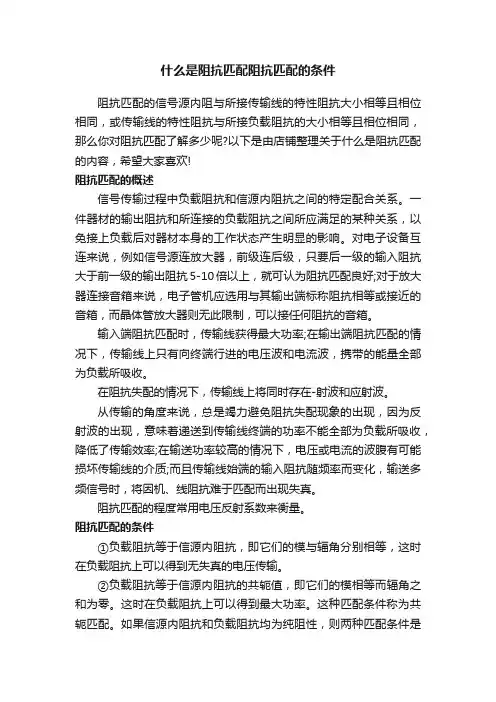

什么是阻抗匹配阻抗匹配的条件阻抗匹配的信号源内阻与所接传输线的特性阻抗大小相等且相位相同，或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，那么你对阻抗匹配了解多少呢?以下是由店铺整理关于什么是阻抗匹配的内容，希望大家喜欢!阻抗匹配的概述信号传输过程中负载阻抗和信源内阻抗之间的特定配合关系。

一件器材的输出阻抗和所连接的负载阻抗之间所应满足的某种关系，以免接上负载后对器材本身的工作状态产生明显的影响。

对电子设备互连来说，例如信号源连放大器，前级连后级，只要后一级的输入阻抗大于前一级的输出阻抗5-10倍以上，就可认为阻抗匹配良好;对于放大器连接音箱来说，电子管机应选用与其输出端标称阻抗相等或接近的音箱，而晶体管放大器则无此限制，可以接任何阻抗的音箱。

输入端阻抗匹配时，传输线获得最大功率;在输出端阻抗匹配的情况下，传输线上只有向终端行进的电压波和电流波，携带的能量全部为负载所吸收。

在阻抗失配的情况下，传输线上将同时存在-射波和应射波。

从传输的角度来说，总是竭力避免阻抗失配现象的出现，因为反射波的出现，意味着递送到传输线终端的功率不能全部为负载所吸收，降低了传输效率;在输送功率较高的情况下，电压或电流的波腹有可能损坏传输线的介质;而且传输线始端的输入阻抗随频率而变化，输送多频信号时，将因机、线阻抗难于匹配而出现失真。

阻抗匹配的程度常用电压反射系数来衡量。

阻抗匹配的条件①负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。

②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。

这时在负载阻抗上可以得到最大功率。

这种匹配条件称为共轭匹配。

如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。

阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
