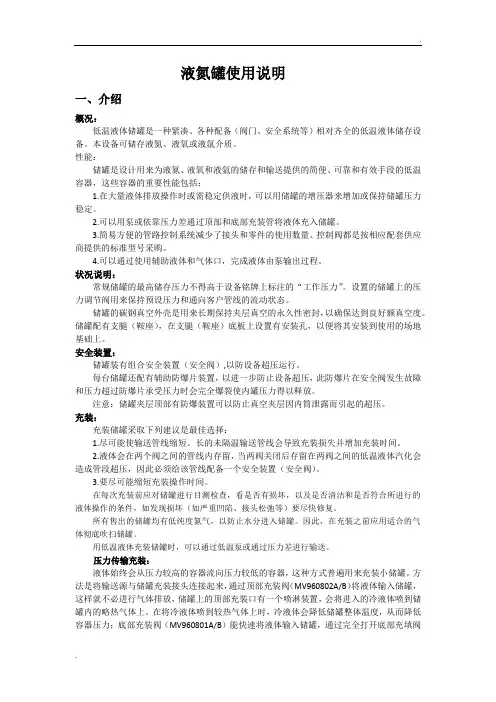

液氮罐使用说明一、介绍概况：低温液体储罐是一种紧凑、各种配备（阀门、安全系统等）相对齐全的低温液体储存设备。
本设备可储存液氮、液氧或液氩介质。
性能：储罐是设计用来为液氮、液氧和液氩的储存和输送提供的简便、可靠和有效手段的低温容器，这些容器的重要性能包括：1.在大量液体排放操作时或需稳定供液时，可以用储罐的增压器来增加或保持储罐压力稳定。
2.可以用泵或依靠压力差通过顶部和底部充装管将液体充入储罐。
3.简易方便的管路控制系统减少了接头和零件的使用数量、控制阀都是按相应配套供应商提供的标准型号采购。
4.可以通过使用辅助液体和气体口，完成液体由泵输出过程。
状况说明：常规储罐的最高储存压力不得高于设备铭牌上标注的“工作压力”。
设置的储罐上的压力调节阀用来保持预设压力和通向客户管线的流动状态。
储罐的碳钢真空外壳是用来长期保持夹层真空的永久性密封，以确保达到良好额真空度。
储罐配有支腿（鞍座），在支腿（鞍座）底板上设置有安装孔，以便将其安装到使用的场地基础上。
安全装置：储罐装有组合安全装置（安全阀）,以防设备超压运行。
每台储罐还配有辅助防爆片装置，以进一步防止设备超压，此防爆片在安全阀发生故障和压力超过防爆片承受压力时会完全爆裂使内罐压力得以释放。
注意：储罐夹层顶部有防爆装置可以防止真空夹层因内筒泄露而引起的超压。
充装：充装储罐采取下列建议是最佳选择：1.尽可能使输送管线缩短。
长的未隔温输送管线会导致充装损失并增加充装时间。
2.液体会在两个阀之间的管线内存留，当两阀关闭后存留在两阀之间的低温液体汽化会造成管段超压，因此必须给该管线配备一个安全装置（安全阀）。
3.要尽可能缩短充装操作时间。
在每次充装前应对储罐进行目测检查，看是否有损坏，以及是否清洁和是否符合所进行的液体操作的条件，如发现损坏（如严重凹陷、接头松弛等）要尽快修复。
所有售出的储罐均有低纯度氮气，以防止水分进入储罐。
因此，在充装之前应用适合的气体彻底吹扫储罐。

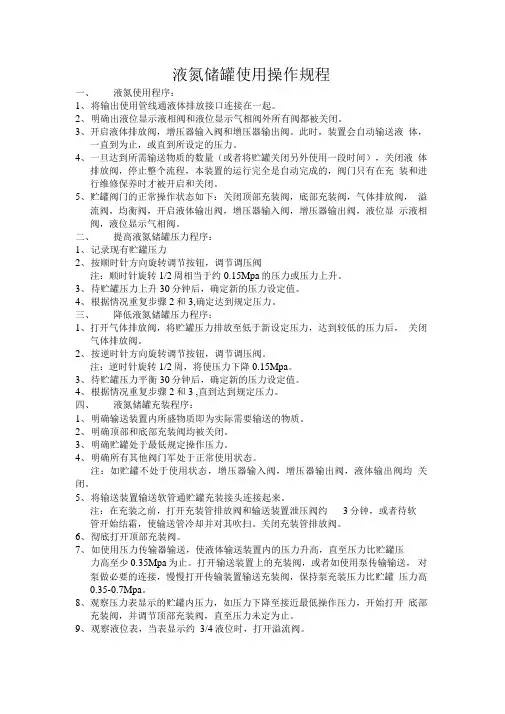

液氮储罐使用操作规程一、液氮使用程序：1、将输出使用管线通液体排放接口连接在一起。
2、明确出液位显示液相阀和液位显示气相阀外所有阀都被关闭。
3、开启液体排放阀，增压器输入阀和增压器输出阀。
此时，装置会自动输送液体，一直到为止，或直到所设定的压力。
4、一旦达到所需输送物质的数量（或者将贮罐关闭另外使用一段时间），关闭液体排放阀，停止整个流程，本装置的运行完全是自动完成的，阀门只有在充装和进行维修保养时才被开启和关闭。
5、贮罐阀门的正常操作状态如下：关闭顶部充装阀，底部充装阀，气体排放阀，溢流阀，均衡阀，开启液体输出阀，增压器输入阀，增压器输出阀，液位显示液相阀，液位显示气相阀。
二、提高液氮储罐压力程序：1、记录现有贮罐压力2、按顺时针方向旋转调节按钮，调节调压阀注：顺时针旋转1/2周相当于约0.15Mpa的压力或压力上升。
3、待贮罐压力上升30分钟后，确定新的压力设定值。
4、根据情况重复步骤2和3,确定达到规定压力。
三、降低液氮储罐压力程序：1、打开气体排放阀，将贮罐压力排放至低于新设定压力，达到较低的压力后，关闭气体排放阀。
2、按逆时针方向旋转调节按钮，调节调压阀。
注：逆时针旋转1/2周，将使压力下降0.15Mpa。
3、待贮罐压力平衡30分钟后，确定新的压力设定值。
4、根据情况重复步骤2和3 ,直到达到规定压力。
四、液氮储罐充装程序：1、明确输送装置内所盛物质即为实际需要输送的物质。
2、明确顶部和底部充装阀均被关闭。
3、明确贮罐处于最低规定操作压力。
4、明确所有其他阀门军处于正常使用状态。
注：如贮罐不处于使用状态，增压器输入阀，增压器输出阀，液体输出阀均关闭。
5、将输送装置输送软管通贮罐充装接头连接起来。
注：在充装之前，打开充装管排放阀和输送装置泄压阀约3分钟，或者待软管开始结霜，使输送管冷却并对其吹扫。
关闭充装管排放阀。
6、彻底打开顶部充装阀。
7、如使用压力传输器输送，使液体输送装置内的压力升高，直至压力比贮罐压力高至少0.35Mpa为止。
液氮罐操作说明书操作注意事项：1. 安全操作是使用液氮罐的首要前提，请务必遵循以下几点：a. 使用液氮罐时要佩戴防护手套和护目镜，确保人身安全；b. 液氮具有极低的温度，请避免将其接触皮肤，以免引起冻伤；c. 液氮罐应远离易燃物品和火源，保持通风良好的环境。
2. 查看液氮罐的工作状态和运行情况：a. 液氮罐上方的压力显示器应显示正常范围内的压力；b. 液氮罐液位指示器应显示正常液位；c. 确保液氮罐密封良好，无泄漏现象。
3. 液氮罐的装填与取用：a. 在装填或取用液氮前，首先检查并确保液氮罐的安全状况；b. 使用正确的装填设备和专用容器，遵循正确的操作步骤；c. 液氮罐装填时应注意不要过度装填，以免造成压力过大或液氮泄漏；d. 取用液氮时，可以使用专用的取样器具，注意不要将液氮触碰到罐体外部或周围环境。
4. 注意液氮的使用方式：a. 液氮在密闭容器中储存时，需定期排气，以保持容器内气体的新鲜与稳定；b. 在使用液氮时，请遵循相关应用场景的操作规范；c. 避免在非控制环境下长时间暴露于液氮中。
5. 液氮罐的维护与保养：a. 定期检查液氮罐的密封性能，确保其无泄露；b. 清洁液氮罐时，使用柔软的布或海绵擦拭，避免使用含酸碱或磨擦剂的清洗剂；c. 定期检查液氮罐的压力表和液位指示器，确保其准确可靠；d. 如遇罐体受损或其它异常情况，请及时停止使用，并将问题报告给相关负责人。
结束语：使用液氮罐需要遵循安全操作规程，确保人身安全和设备正常运行。
请严格按照本操作说明书进行操作，并在遇到任何问题或异常情况时及时寻求专业人员的帮助。
希望本操作说明书能为您的工作提供参考和帮助。

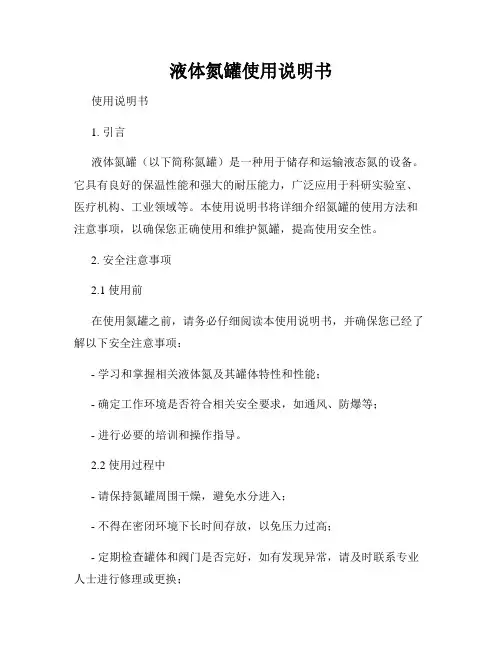

液体氮罐使用说明书使用说明书1. 引言液体氮罐（以下简称氮罐）是一种用于储存和运输液态氮的设备。
它具有良好的保温性能和强大的耐压能力，广泛应用于科研实验室、医疗机构、工业领域等。
本使用说明书将详细介绍氮罐的使用方法和注意事项，以确保您正确使用和维护氮罐，提高使用安全性。
2. 安全注意事项2.1 使用前在使用氮罐之前，请务必仔细阅读本使用说明书，并确保您已经了解以下安全注意事项：- 学习和掌握相关液体氮及其罐体特性和性能；- 确定工作环境是否符合相关安全要求，如通风、防爆等；- 进行必要的培训和操作指导。
2.2 使用过程中- 请保持氮罐周围干燥，避免水分进入；- 不得在密闭环境下长时间存放，以免压力过高；- 定期检查罐体和阀门是否完好，如有发现异常，请及时联系专业人士进行修理或更换；- 使用时，请佩戴防护手套和护目镜等个人防护用具。
2.3 使用后- 使用完毕后，请及时关闭氮罐阀门并加以保护；- 注意罐体温度，避免烫伤；- 不得私自拆卸氮罐，以免引起意外伤害；- 定期进行罐体维护和检查，确保设备正常运行。
3. 操作方法3.1 充装液态氮- 将氮罐放置在稳定的平面上，确保阀门未打开；- 用绝缘材料保护手套等工具取下液态氮输送管的塑料保护盖，将输送管的连接端紧密插入氮罐的充装阀门；- 打开液态氮源，并调整氮流量到合适的水平；- 开启充装阀门，将液态氮充装进氮罐中，直到满足需求。
3.2 取出液态氮- 将氮罐放置在稳定的平面上；- 用绝缘材料保护手套等工具取下液态氮输送管的塑料保护盖，并将输送管的连接端插入氮罐的出液阀门；- 打开出液阀门，控制氮气的流动，并将所需液态氮取出；- 取出后，请及时关闭出液阀门。
4. 维护保养- 定期清洁氮罐的内外表面，以确保其正常运行；- 定期检查氮罐的阀门、管道和密封件是否完好；- 如发现任何问题或异常，应及时维修或更换；- 不得随意改动氮罐结构，以免造成设备损坏或安全隐患。
液氮罐操作规程
《液氮罐操作规程》
液氮罐是一种用于储存液态氮的设备，通常用于实验室、医疗、工业等领域。
正确的操作液氮罐是非常重要的，因为液氮具有极低的温度，可能对操作人员造成严重的伤害。
首先，操作人员在使用液氮罐前，需要穿戴防护装备，包括手套、护目镜和防护服。
这样可以有效地防止液氮接触皮肤和眼睛，避免受伤。
其次，在打开或关闭液氮罐时，需要缓慢操作，以避免产生过多的液氮蒸气。
因为液氮蒸气对人体有害，而且也可能导致爆炸危险。
另外，在操作液氮罐时，需要保持良好的通风环境，尽量避免在密闭空间中使用液氮罐。
因为液氮蒸气不仅对人体有害，而且也可能引发火灾危险。
最后，在液氮罐的使用过程中，操作人员需要定期检查罐体的密封性能，以确保罐内液氮不会泄漏。
如果发现液氮罐内有泄漏情况，操作人员需要及时进行处理，以避免造成安全事故。
总的来说，正确操作液氮罐对人员的安全至关重要。
操作人员需要严格遵守操作规程，穿戴好防护装备，避免产生液氮蒸气对人体的伤害，同时也要保持通风环境，并且定期检查液氮罐的密封性能，以确保罐体的安全使用。
液氮罐使用说明液氮罐使用说明1.罐体结构与性能1.1 罐体结构液氮罐主要由罐体、法兰盖、绝热层、真空保温层、内衬层等组成。
罐体通常采用不锈钢制作，具有良好的耐腐蚀性和密封性能。
1.2 罐体性能液氮罐具有良好的真空保温效果，能够长时间保持液氮的低温状态。
罐体具备一定的抗冲击能力，能够适应各种运输和使用环境。
2.液氮罐使用前准备2.1 罐体清洁使用前应确保罐体内外干净，无任何杂物和污垢。
可使用专用洗涤剂进行清洗，并用清水冲洗干净。
2.2 检查罐体密封性能确保罐体的法兰盖、密封圈等密封部位完好无损，能够有效防止液氮泄露。
3.液氮罐运输和存放3.1 运输前准备工作在运输前，需将液氮罐内的液氮排空，并将罐体密封好，避免液氮泄露。
3.2 运输工具选择选择适合液氮罐运输的工具，在运输过程中需避免剧烈震荡和碰撞，以保证罐体的完整性和安全性。
3.3 存放环境要求液氮罐存放时需选择通风、干燥、阴凉的地方，远离明火和热源，避免阳光暴晒。
4.液氮罐使用注意事项4.1 防止液氮泄漏在使用液氮罐时，应定期检查罐体密封性能，确保密封圈完好无损，避免液氮泄露。
4.2 防止液氮溅入眼睛液氮具有极低的温度，避免将液体溅入眼睛，以免造成伤害。
如不慎溅入眼睛，应立即用大量清水冲洗，并及时就医。
4.3 防止液氮直接接触皮肤液氮对皮肤有刺激作用，使用时应穿戴好防护手套和防护服，避免液氮直接接触皮肤。
5.附件本文档涉及的附件包括：- 液氮罐的技术参数表- 罐体清洗记录表- 罐体密封性能检查记录表6.法律名词及注释- 液氮：低温液体氮，常用于冷冻、冷却等应用领域。
致用户（To Users）尊敬的用户：感谢您对我公司的信任，选购我公司的液氮生物容器产品。
在您使用我公司产品前，请先仔细阅读本使用说明书。
谢谢合作！四川盛杰低温设备制造股份有限公司Dear Users,Thank you for your confidence in our company and for your purchasing the Liquid Nitrogen Dewarsmade by us.Before you use these dewars, please read this operation manual carefully. Thank you for your cooperation!Shengjie Cryogenic EquipmentPLC.目录（Contents）一、概述 (2)Genera l二、产品部分名词术语 (3)Terminology三、产品型号及编号编制方法 (4)Model list Instruction for Dewar Model四、产品结构示意图 (7)Diagram of Dewar五、产品主要结构及其特点 (8)Main Structure and Features六、产品使用须知 (9)Notice七、产品质量保证范围 (13)Quality Guarantee八、产品静态液氮保存期的测试、计算方法 (14)Methods of Testing and Calculating Static Holding Time of Liquid Nitrogen九、其他 (15)Others一、概述(General)我公司长期致力于低温生物储存、真空绝热、深冷处理的研究、开发及系统集成，提供低温应用的完整技术方案、产品设计及专用低温设备的制造。
ChengduShengjie Cryogenic Equipment Co.,Ltd has been long-term devoted into the research of cryogenic storage, vacuum insulation, cryogenic treatment and system integration. We provide technology scheme and product design of application manufacturing, including special cryogenic equipment.我公司主要产品有液氮生物容器、大口径液氮容器、自增压式液氮容器、低温治疗器、液氮液位报警器、低温温度监测仪、液氮生物储存系统、制氮机及各种附件。
使用说明书一，产品用途我公司生产的液氮生物容器属高科技产品，其主要用于良种家畜精液的冷藏储存（人工授精）人体器官，皮肤，血液，细胞的低温保存，在低温手术，工业冷装配，金属材料冷处理，低温粉碎，超导磁等方面也是一种必不可少的重要工具。
随着科学技术的发展工农业生产的需要，它将得到迅速推广和应用，并展现出美好前景。
二，产品构造：容器有外胆，内胆，经管，绝热材料，抽气嘴，提桶等组成。
1.外胆，内胆由一种特殊的高强度，耐腐蚀铝合金制成，坚固耐用。
2.盖塞由特殊材料制成，兼有减少液氮蒸发量和固定提桶的双重作用。
3.经管是由特殊玻璃增强熟料制成，强度高，到热小，与不锈钢相比，它的导热系数只有不锈钢的1/50，可以把从颈部进入的热量控制在最小。
4.绝热材料装填在内胆与外胆之间的空间里，使用最先进的机器，最先进的方法迭层缠绕制成，然后将此空间抽成高真空，从而获得最小的液氮蒸发量。
5.真空抽气嘴是密封真空的重要零件，必须严格保护，不能撞击，摔打，也不能用手拧，此处一旦被破坏，容器就有报废的可能。
6.保护套，除了在移动或则搬运是能防止外外部冲撞和保护容器之外，尚有保温效果，可减少蒸发量。
三，产品使用与注意事项安全使用：容器只能用于充装液氮，不能充装液氯，液氧等液态气体。
容器在使用过程中严防碰撞和摔打，避免破坏罐体的高真空状态。
禁止使用贮存罐做运输罐使用，运输液氮，需要用专业的运输罐。
禁止使用密封说的塞子封闭罐口，避免液氮继续蒸发形成氮气，压力增加而发生意外。
操作提筒：为不降低储存物的活性，操作提筒时间应力求迅速，当提筒插入容器之后，应迅速盖上盖塞，减少液氮消耗。
提筒提上提下要谨慎小心，不要擦伤颈管内壁。
补充液氮：液氮应及时补充，。
一般情况，当液氮余量等于全容量的1/3时，应及时补充为好。
以免贮存物坏死。
工作场地应通风：液氮是无色，无味，无毒，无臭的气体，但在通风不良的情况下，蒸发的氮气会使室内的氧气含量减少，对人体有窒息的危险。

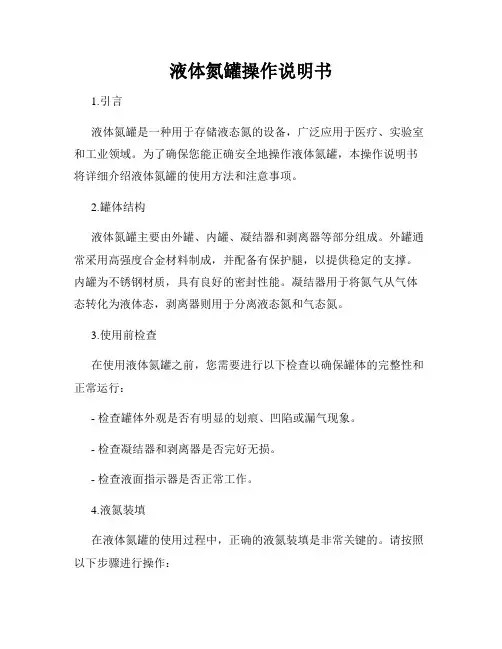

液体氮罐操作说明书1.引言液体氮罐是一种用于存储液态氮的设备，广泛应用于医疗、实验室和工业领域。
为了确保您能正确安全地操作液体氮罐，本操作说明书将详细介绍液体氮罐的使用方法和注意事项。
2.罐体结构液体氮罐主要由外罐、内罐、凝结器和剥离器等部分组成。
外罐通常采用高强度合金材料制成，并配备有保护腿，以提供稳定的支撑。
内罐为不锈钢材质，具有良好的密封性能。
凝结器用于将氮气从气体态转化为液体态，剥离器则用于分离液态氮和气态氮。
3.使用前检查在使用液体氮罐之前，您需要进行以下检查以确保罐体的完整性和正常运行：- 检查罐体外观是否有明显的划痕、凹陷或漏气现象。
- 检查凝结器和剥离器是否完好无损。
- 检查液面指示器是否正常工作。
4.液氮装填在液体氮罐的使用过程中，正确的液氮装填是非常关键的。
请按照以下步骤进行操作：- 将凝结器与液体氮供应源相连。
- 缓慢打开液体氮供应源，使氮气通过凝结器，并逐渐转化为液态氮。
- 在液体氮罐内部，避免液氮过度充填，以防止压力过高。
5.安全使用为了确保您的安全，务必遵守以下注意事项：- 液体氮的温度极低，请务必穿戴防寒手套、护目镜等安全装备。
- 液体氮具有强烈的蒸发性，不要将面部或其他身体部位靠近液氮罐口。
- 在操作液体氮罐时，要确保通风良好的环境，避免大量氮气积聚导致窒息。
6.液氮罐维护定期检查和维护液体氮罐，可以保证其长期稳定地运行：- 每次使用后，清理罐体、内罐和凝结器，确保无杂质和积聚物。
- 检查罐体密封性能，如发现泄漏现象，及时修复或更换密封件。
- 检查液面指示器的准确性，如有问题请及时更换。
7.紧急情况处理在紧急情况下，如液体氮泄漏或意外事故发生时，必须采取适当的应急措施：- 迅速将周围人员撤离，并保持距离液体氮罐安全区域。
- 如遇火灾，请立即通知消防部门并采取相应灭火措施。
- 如有人员受伤，请立即拨打紧急救援电话并提供详细的现场情况。
8.总结本操作说明书详细介绍了液体氮罐的结构、使用方法、注意事项以及维护和紧急情况处理等内容。
致用户（To Users）尊敬的用户：感谢您对我公司的信任，选购我公司的液氮生物容器产品。
在您使用我公司产品前，请先仔细阅读本使用说明书。
谢谢合作！四川盛杰低温设备制造股份有限公司Dear Users,Thank you for your confidence in our company and for your purchasing the Liquid Nitrogen Dewarsmade by us.Before you use these dewars, please read this operation manual carefully. Thank you for your cooperation!Shengjie Cryogenic EquipmentPLC.目录（Contents）一、概述 (2)Genera l二、产品部分名词术语 (3)Terminology三、产品型号及编号编制方法 (4)Model list Instruction for Dewar Model四、产品结构示意图 (7)Diagram of Dewar五、产品主要结构及其特点 (8)Main Structure and Features六、产品使用须知 (9)Notice七、产品质量保证范围 (13)Quality Guarantee八、产品静态液氮保存期的测试、计算方法 (14)Methods of Testing and Calculating Static Holding Time of Liquid Nitrogen九、其他 (15)Others一、概述(General)我公司长期致力于低温生物储存、真空绝热、深冷处理的研究、开发及系统集成，提供低温应用的完整技术方案、产品设计及专用低温设备的制造。
ChengduShengjie Cryogenic Equipment Co.,Ltd has been long-term devoted into the research of cryogenic storage, vacuum insulation, cryogenic treatment and system integration. We provide technology scheme and product design of application manufacturing, including special cryogenic equipment.我公司主要产品有液氮生物容器、大口径液氮容器、自增压式液氮容器、低温治疗器、液氮液位报警器、低温温度监测仪、液氮生物储存系统、制氮机及各种附件。
The main products of our company are cryogenic storage of central control system, cryogenic dewar, cryogenic tank, intelligent cryogenicdewar, level alarm for liquid nitrogen, cryogenic monitoring device and so on, which are all widely used in biological research, medicine, livestock, materials and cryogenic treatment ect.我公司始终坚持“以质量起飞、靠科技腾达”的兴企策略，率先在全国同行业中建立“低温储存研发中心”，拥有科学的管理机制、高效的技术队伍。
Our business covers stem cell bank, blood bank, hospital, biological engineering, animal husbandry, higher institute, research institution, machinery, petrifaction, semi-conductor, aerospace, superconductor, industrial gas and liquid, metallurgy, new material, air separation, low carbon chemical engineering and so on.我公司注重信誉，讲究服务。
在销售产品的同时，为用户提供最经济、最合理的解决方案以及国内外最新行业信息。
Currently, driven by advanced enterprise concept and scientific enterprise management, Shengjie staffs, under the help of favorable governmental policies, attempt to make a new leap forward in cryogenic industry in cooperation with vast associates with their effort and wisdom.二、产品部分名词术语(Terminology)三、产品型号及编号规则（Instruction for Dewar Model）产品型号编号规则Instruction for Dewar Model 四、产品结构示意图（见图1、图2）(Diagram of Dewar see the diagram 1, 2)1—Handle 2—Plug 3—Neck Tube 4—Adsorbent5—Inner Vessel 6—Canister 7—Multi-layer Insulation 8—Outer Shell 9—Nameplate 10—Evacuating Nozzle1—Handle 2—Lockable lid 3—Plug 4—Evacuating Nozzle 5—Neck Tube 6—Nameplate Canister 7—Multi-layer Insulation 8—Adsorbent 9—Canister 10—Inner Vessel 11—Outer Shell 五、产品主要结构及其特点(Main structure and Features)YDS系列产品主要由外壳、内胆、颈管、多层绝热体、提筒等组成（见图1），其中航空运输系列产品另含液氮吸附体（见图2）。
YDS-series products are mainly made up of outer shell, inner ve ssel, neck tube, multi-layer isolating material and canisters. (frag.1) dry shipper series also include liquid nitrogen absorbent. (frag . 2)1. 容器外壳、内胆采用铝合金板制作，具有重量轻、低温下强度高、耐腐蚀等特点。
The outer shell and inner vessel are made of the aluminum alloy plate featuring light weight, high cryogenic strength and corrosion resistance.2. 颈管采用玻璃钢制作，具有机械强度高、导热系数小等特点。
The neck tube is made of glass-fiber reinforced plastics featuring of high mechanical strength and low heat conductivity.3. 多层绝热体采用反射性能特别优良的铝箔为反射屏，采用导热系数小，放气速率低的材料为隔热材料，以减少热辐射。
The multi-layer insulation is composed of the reflecting screen of aluminum foils with high reflectivity and insulation material with low heat conductivity and low gas-passing speed to reduce heat radiation.4. 容器外壳与内胆间的夹层为高真空状态，以防止气体的热对流，并采用在低温状态下吸附量大的吸附剂，以保证容器的性能长期稳定可靠，产品寿命不低于5年。
The jacket between the outer shell and inner vessel is of high vacuum to prevent thermal convection. Moreover, an adsorbent with a high adsorbing capacity at the cryogenic temperature is used to ensure the long-term stable and reliable performance of the dewar with more than five-year life service.5. 航空运输型液氮生物容器中先进的液氮吸收体，可大量吸附液氮并防水、防潮。
当向容器中注入液氮时，液氮吸收体便充分吸附液氮，通过液氮吸收体吸附的液氮自然挥发形成氮气，使内胆中的温度在一定时期内始终保持在–150 ℃以下，保存的生物样品便可在冷冻和干爽状态下储存或安全地进行远距离运输，即使在运输途中容器倾倒，也不会有液氮流出。
While filling liquid nitrogen, Liquid Nitrogen Adsorber adsorbs and stores liquid nitrogen. Poring excessive liquid nitrogen from the container, nitrogen gas evaporated from liquid nitrogen in LiquidNitrogen Adsorber can maintain the temperature of Inner Vessel under-150℃for a certain period, it is suitable for long-distance transportation for liquid nitrogen stored or biological specimen stored, especially for air transportation. Even if the container is turned over, liquid nitrogen never spills out.六、产品使用须知(Notice)1. 用户使用产品前，应开箱检查产品外观质量，如发现容器外观有缺陷，在收到产品后5个工作日内，将此信息返回我公司（联系方式见封底）。
