千兆线序

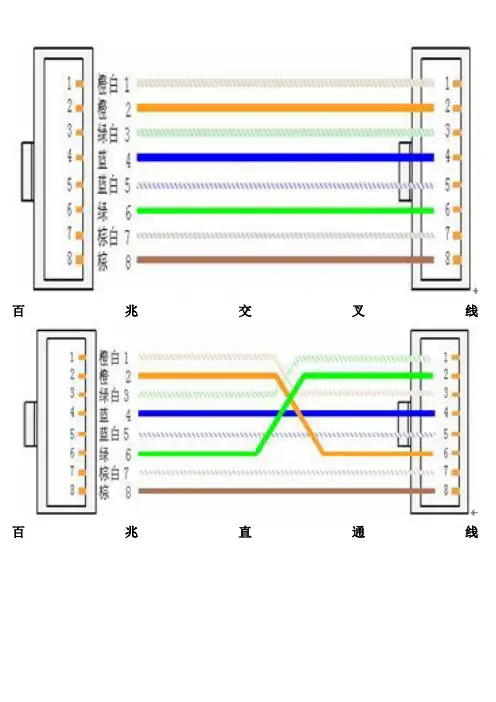

百兆交叉线
百兆直通线
交叉线千兆
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
直通线千兆
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
百兆
568B线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
568A线序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
直通线：两端同为568B线序
百兆交叉线：一端为568B，另端为568A线序
千兆交叉线：一段位568B，另端为：绿白，绿，橙白，棕白，棕，橙，蓝，蓝白同层设备用交叉线
不同层用直连线
或：同种设备用交叉线，不同种设备用纸连线
原因：同种设备一个为信号发送，一个为信号接收。

1000M（千兆）网线做法与拆解水晶体100M的国标568B线序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，568A为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

10M线序没什么意义，只要两端水晶头线序相同就可以满足。

其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。

分别用来发送和接收数据。

所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线。

）就可以满足百兆的要求。

国标线序是国际上的一种公同遵守的标准，为的是方便模块（如墙上的网络接口插座）等的制作线序。

如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是568A，另一端是568B）。

即让一端的接收组线成为另端的发送组线。

现详说明一下百兆网线做法&千兆网线做法百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twist ed Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/ TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线、超五类、六类、七类。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

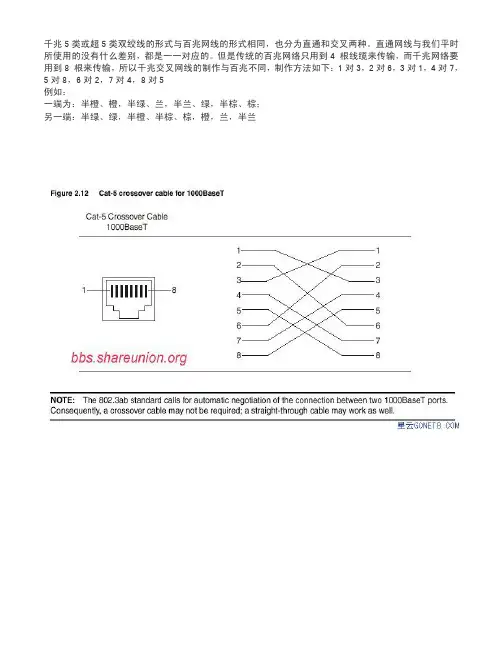

千兆网线的做法示意图1 白橙对白绿2 橙对绿3 白绿对白橙4 蓝对白棕5 白蓝对棕6 绿对橙7 白棕对蓝8 棕对白蓝千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

水晶头的接法水晶头接法关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！网线的做法驳线钳(用于接驳)（必备）接法:关于的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙-3->绿白4->蓝?牐牐牐?5->蓝白?牐牐牐?6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

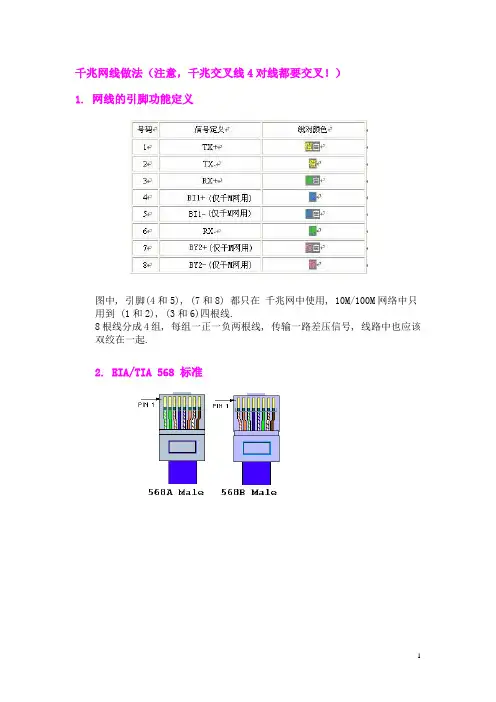

千兆网线做法（注意，千兆交叉线4对线都要交叉！）
1. 网线的引脚功能定义
图中, 引脚(4和5), (7和8) 都只在千兆网中使用, 10M/100M网络中只用到 (1和2), (3和6)四根线.
8根线分成4组, 每组一正一负两根线, 传输一路差压信号, 线路中也应该双绞在一起.
2. EIA/TIA 568 标准
3. "直连线" 标准接线
10/100M网一半使用超5类线, 千兆网使用 6类线(超5类线也将就能用).
百兆网和千兆网的直连线做法相同: 两端均按照 T568B 标准接线即可.
4. "交叉线" 标准接线
A. 10/100M网接线
一端按 T568B 接线, 另外一端按 T568A 接线. (也即1-3交叉, 2-6
交叉)
B. 千兆网接线
一端按 T568B 接线, 另一端 1-3交叉,2-6交叉, 4-7交叉, 5-8交
叉
T568B端: 橙白、橙，绿白、蓝，蓝白、绿，棕白、棕；
另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白。

小技巧:
因为100M网中 4-7, 5-8 未使用, 所以一般按照千兆网接法制作 "交叉线", 这样做出来的线可同时供百兆网和千兆网使用。

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰2.AVAYA(CommScope)单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.尾扣在测试通过后用502固定死,外套也要用502固定死.全过程要小心,仔细,开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机.六类线(CAT6)3.千兆主干交换机，接新服务器，用什么线？.六类线(CAT6)4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).,跑100Mbps5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E).6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉,全新布过超五类(CAT5E),以上六类线配六类头,超五类配合屏蔽头(也不贵) ,保证线和头都要正品!!!超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。

此主题相关图片如下：走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注.注意管径和线槽的填充度6类线做法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5白橙橙白绿蓝白蓝绿白棕棕12345678白绿绿白橙白棕棕橙蓝白蓝这样速度至少达到 300M千兆水晶头的做法现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。

网线的接法千兆和百兆的接法都是一样的，网线的线序有两种，一种是568A，另一种是568B，一根网线如果两头都用568A或网线的接法者568B，这种叫网线接法图解直通线交换机网线接法，用来连接电脑和设备，比如路由器和电脑之间，交换机和电脑之间。

如果网线接法一根网线的两头一头是568A，另外一头是568B，这种叫交叉线，用来连接相同的设备，比如电脑和电脑的连接，交换机和交换机的连接。

原理是：网线工作的时候只用其中的4根线，1、2、3、6，有两种工作网线制作模式，一种是1发路由器和猫网线接法3收、2发6收，另外一种刚刚相反，是1收3发、2收6发，如果连接的两个设备工作模式一样，那就要用交叉线，因为这边是1发网线做法，那边要用3来收，这边3是收，而那边发的是1.网线接法最详细说明21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。

其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。

好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

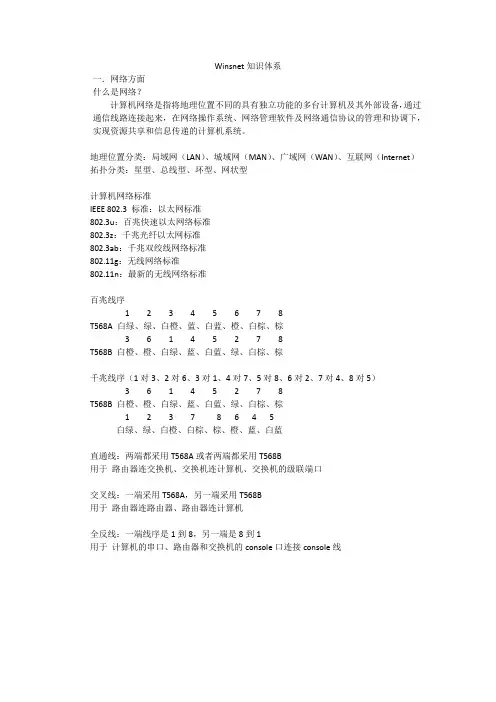

Winsnet知识体系一．网络方面什么是网络？计算机网络是指将地理位置不同的具有独立功能的多台计算机及其外部设备，通过通信线路连接起来，在网络操作系统、网络管理软件及网络通信协议的管理和协调下，实现资源共享和信息传递的计算机系统。

地理位置分类：局域网（LAN）、城域网（MAN）、广域网（WAN）、互联网（Internet）拓扑分类：星型、总线型、环型、网状型计算机网络标准IEEE 802.3 标准：以太网标准802.3u：百兆快速以太网络标准802.3z：千兆光纤以太网标准802.3ab：千兆双绞线网络标准802.11g：无线网络标准802.11n：最新的无线网络标准百兆线序1 2 3 4 5 6 7 8T568A 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕3 6 145 2 7 8T568B 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕千兆线序（1对3、2对6、3对1、4对7、5对8、6对2、7对4、8对5）3 6 145 2 7 8T568B 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕1 2 3 7 8 6 4 5白绿、绿、白橙、白棕、棕、橙、蓝、白蓝直通线：两端都采用T568A或者两端都采用T568B用于路由器连交换机、交换机连计算机、交换机的级联端口交叉线：一端采用T568A，另一端采用T568B用于路由器连路由器、路由器连计算机全反线：一端线序是1到8，另一端是8到1用于计算机的串口、路由器和交换机的console口连接console线二.OSI协议七层模型、TCP/IP协议OSI ：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层（物理接口）（交换机）（路由器）（协议）（节点）（加密）（应用程序的接口）TCP/IP：网络接口、网络层、传输层、应用层（介质、方式）（MAC）（IP）(协议：TCP/UDP) (会话建立、会话格式)网络接口层：没有协议网络层：定义了IP(网际协议)。

IP包含ARP、RARP、ICMP、IGMP传输层：TCP、UDP应用层：基于TCP HTTP、HTTPS、FTP、SMTP、DNS、POP3、TELNET、(80) (443) (21/20) (25) (53) (110) (23)基于UDP TFTP(69)数据封装过程：三.交换机交换机是根据MAC地址来转发数据，所以在交换机中存在MAC地址表。

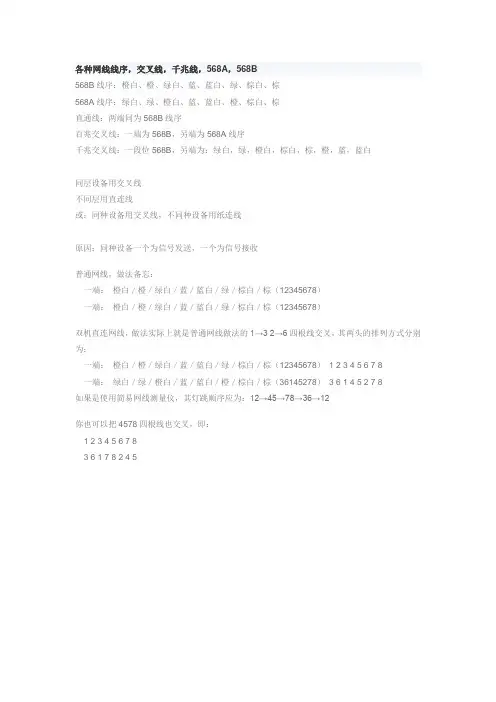

各种网线线序，交叉线，千兆线，568A，568B
568B线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
568A线序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
直通线：两端同为568B线序
百兆交叉线：一端为568B，另端为568A线序
千兆交叉线：一段位568B，另端为：绿白，绿，橙白，棕白，棕，橙，蓝，蓝白
同层设备用交叉线
不同层用直连线
或：同种设备用交叉线，不同种设备用纸连线
原因：同种设备一个为信号发送，一个为信号接收
普通网线，做法备忘：
一端：橙白／橙／绿白／蓝／蓝白／绿／棕白／棕（12345678）
一端：橙白／橙／绿白／蓝／蓝白／绿／棕白／棕（12345678）
双机直连网线，做法实际上就是普通网线做法的1→3 2→6四根线交叉，其两头的排列方式分别为：
一端：橙白／橙／绿白／蓝／蓝白／绿／棕白／棕（12345678） 1 2 3 4 5 6 7 8
一端：绿白／绿／橙白／蓝／蓝白／橙／棕白／棕（36145278） 3 6 1 4 5 2 7 8
如果是使用简易网线测量仪，其灯跳顺序应为：12→45→78→36→12
你也可以把4578四根线也交叉，即：
1 2 3 4 5 6 7 8
3 6 1 7 8 2
4 5。

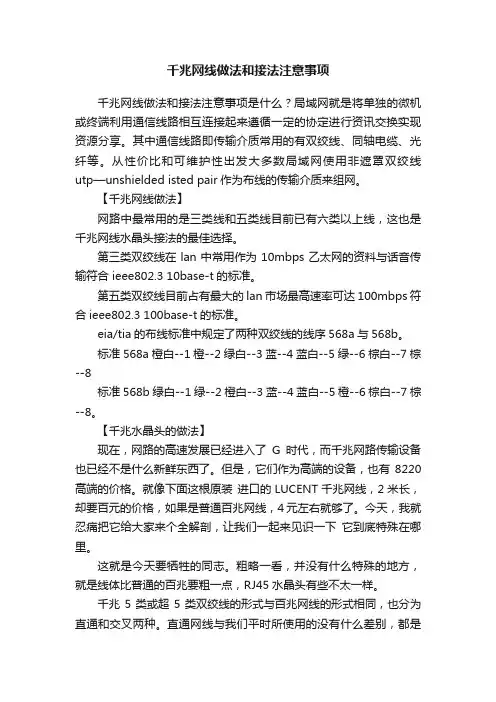

千兆网线做法和接法注意事项千兆网线做法和接法注意事项是什么？局域网就是将单独的微机或终端利用通信线路相互连接起来遵循一定的协定进行资讯交换实现资源分享。

其中通信线路即传输介质常用的有双绞线、同轴电缆、光纤等。

从性价比和可维护性出发大多数局域网使用非遮罩双绞线utp—unshielded isted pair作为布线的传输介质来组网。

【千兆网线做法】网路中最常用的是三类线和五类线目前已有六类以上线，这也是千兆网线水晶头接法的最佳选择。

第三类双绞线在lan中常用作为10mbps乙太网的资料与话音传输符合 ieee802.3 10base-t的标准。

第五类双绞线目前占有最大的lan市场最高速率可达100mbps符合ieee802.3 100base-t的标准。

eia/tia的布线标准中规定了两种双绞线的线序568a与568b。

标准568a橙白--1橙--2绿白--3蓝--4蓝白--5绿--6棕白--7棕--8标准568b绿白--1绿--2橙白--3蓝--4蓝白--5橙--6棕白--7棕--8。

【千兆水晶头的做法】现在，网路的高速发展已经进入了G时代，而千兆网路传输设备也已经不是什么新鲜东西了。

但是，它们作为高端的设备，也有8220高端的价格。

就像下面这根原装进口的LUCENT千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。

今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。

这就是今天要牺牲的同志。

粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45水晶头有些不太一样。

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网路要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

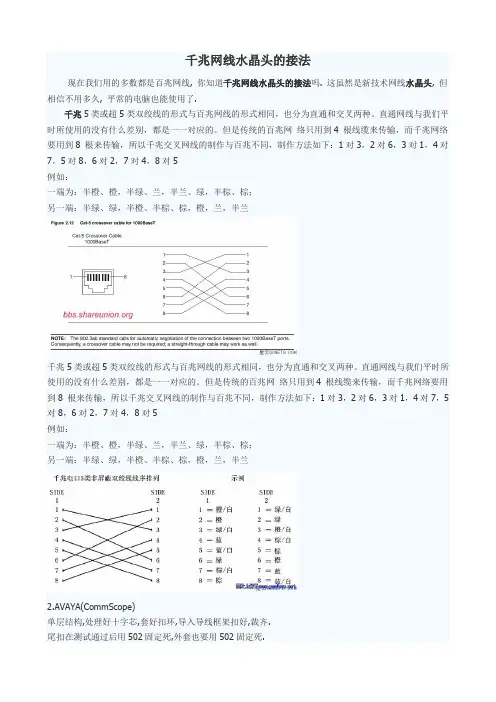

千兆网线水晶头的接法现在我们用的多数都是百兆网线, 你知道千兆网线水晶头的接法吗. 这虽然是新技术网线水晶头, 但相信不用多久, 平常的电脑也能使用了.千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰2.AVAYA(CommScope)单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.尾扣在测试通过后用502固定死,外套也要用502固定死.全过程要小心,仔细,开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机 .六类线(CAT6)3.千兆主干交换机，接新服务器，用什么线？ .六类线(CAT6)4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).,跑100Mbps5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E).6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉,全新布过超五类(CAT5E),以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。
