风管 ,风量-尺寸,自动换算表格

镀锌板风管摩擦阻力表室风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

四、室风口风速选择表1、送风口风速m/s2、以噪音标准控制的允许送风流速4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。

3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。

实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。

4、空调房间允许最大送风温差℃舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。

为防止出风口结露，应使送风干球温度高于室空气的露点温度2-3度。

5、工艺性空气调节空调房间允许最大送风温差.注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。

民用建筑最小新风量《空调通风工程系统运行管理规》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间二氧化碳浓度小于0.1%。

民用建筑主要房间人员所需新风量〔m3/（h·P）〕《采暖通风与空气调节设计规》（报批稿）第3.1.9条：（强制性条文）建筑物室人员所需最小新风量，应符合以下规定：①民用建筑人员所需最小新风量按现行有关卫生标准确定；②工业建筑应保证每人少于30 m3/h的新风量。

风量和风管截面积的对照表在风管系统设计中，风量和风管截面积是两个重要的参数。

风量指的是单位时间内通过风管系统的空气流量，通常以立方米每小时（m³/h）来表示。

而风管截面积则是指风管的横截面积，通常以平方米（m²）来表示。

在设计风管系统时，根据所需的风量，可以通过查阅风量和风管截面积的对照表来确定所需的风管截面积。

风量和风管截面积的关系风量和风管截面积是存在着一定关系的。

根据流体力学的基本原理，流量与流速和通过截面的面积有关。

在风管系统中，空气的流速是由风机提供的，通过调整风管截面积，可以控制单位时间内通过风管系统的空气流量。

一般来说，风量和风管截面积呈正相关的关系。

即风量增大时，所需的风管截面积也会相应增大。

这是因为更大的风量需要更大的截面面积来保证流速合理。

风量和风管截面积的对照表下面是一份风量和风管截面积的对照表，供风管系统设计人员参考使用。

该对照表是根据常见的风量要求和标准风管尺寸综合得出的。

风量（m³/h）风管截面积（m²）500 0.051000 0.101500 0.152000 0.202500 0.253000 0.303500 0.354000 0.404500 0.455000 0.505500 0.556000 0.606500 0.657000 0.707500 0.758000 0.808500 0.859000 0.909500 0.9510000 1.00请注意，以上对照表中的数值仅供参考，实际设计时仍需要根据具体情况进行调整。

在实际设计中，还需要考虑风管系统的压力损失、风管布局、风机性能等因素。

如何使用对照表设计风管系统时，首先需要确定所需的风量。

可以根据房间面积、人员数量、设备热负荷等因素来估算所需的风量。

然后，在对照表中找到最接近的风量数值，并查找对应的风管截面积。

以一个实际案例为例：假设需要设计一个空调系统，要求风量为2500m³/h。

1、计算每米管道的沿程摩擦阻力：R=(λ/D)*(ν^2*γ/2)。

2、计算总阻力：P=RL。

3、计算风机压力：P*1.1。

γ-空气密度，可选1.2；Q-流量(h/m3)；ν-流速(m/s)；r-管道半径(m)；D-管道直径(m)；P-压力(Pa)；R-沿程摩擦阻力(Pa)；L-管道长度；λ-摩擦阻力系数，根据管道的Re值可取0.06-0.09。

2知道风量，怎么计算风管管径？假如空气量为67.9m³/h，那么选多大的管径？怎么算的？D=√[Q*4/(ν*3.14*3600)] =√[67.9*4/(5*3.14*3600)] =0.069m。

D-风管直径(m) Q-风量(m3/h) V-风速(m/s)；设风速为5m/s。

3、1.1、计算压力：1.2、Re=(D*ν/0.0000151)=(0.3*0.5/0.0000151)=9933.771.3、λ=0.35/Re^0.25=0.35/9933.77^0.25=0.0351.4、R=[(λ/D)*(ν^2*γ/2)]*65=(0.035/0.3)*(0.5^2*1.2/2)=0.07Pa1.5、结论：在每米直径300mm风管中要保证0.5m/s的风速压力应为0.07Pa。

2、计算400mm管道中的流速：2.1、ν=Q/(r^2*3.14*3600)=10000/(0.2^2*3.14*3600)=22.11(m/s)1、假设在直径300mm的风管中风速为0.5m/m,它的风压是多少帕？怎么计算？（要求有公式，并说明公式中符号的意思，举例）2、假如一台风机它的风量为1000 0³/h,分别给10个房间抽风，就是有10个抽风口，风管的主管道是直径400mm,靠近风机的第一个抽风口的风压和抽风量肯定大于后面的抽风口，要怎么样配管才能使所有的抽风口的抽风量一样？要怎么计算？3、如何快速的根据电机的转速、风机叶片的角度、面积来来计算出这台风机的风量和风压。

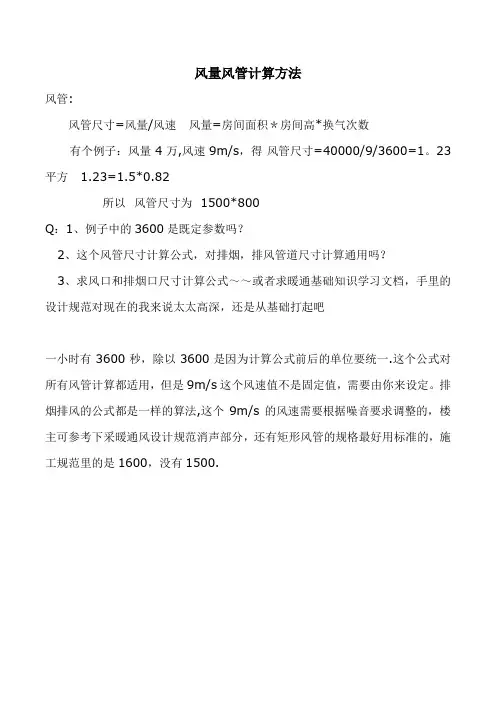

风量风管计算方法风管:风管尺寸=风量/风速风量=房间面积＊房间高*换气次数有个例子：风量4万,风速9m/s，得风管尺寸=40000/9/3600=1。

23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q：1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式～～或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一.这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法,这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500.管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下:1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算,不扣除管件（如三通，弯头）本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小;但是系统的阻力大,动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的摩损,对空调系统会增加噪声。

流速低,阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道.因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2—1、表6-2-2及表6-2—3确定.除尘器后风管内的流速可比表6-2-3中的数值适当减小。

表6-2-1 一般通风系统中常用空气流速(m/s)类 别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯 薄 钢板、混凝土砖等 6～1 4 4～122~82～61。
