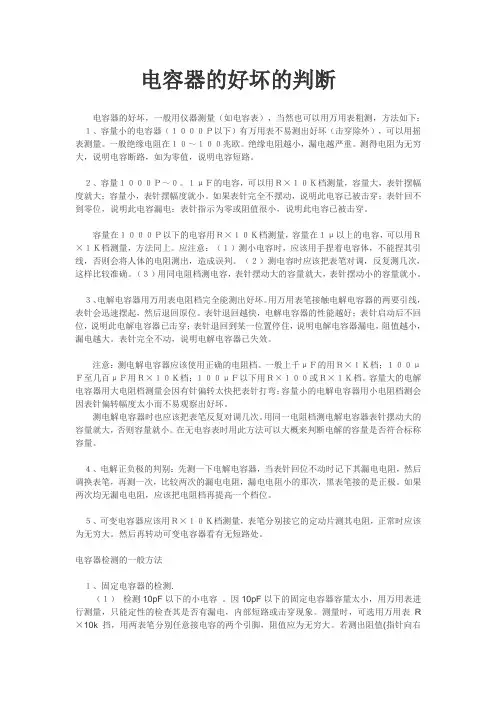

电容器的检测(正负极及好坏的判断)

电容器检验标准一：电容器的主要参数：1：标称容量：是指标注在电容器上的电容量（其单位为微法/UF和皮法/PF）。

2：允许误差：是指电容器的标称容量与实际容量之间的允许最大误差。

（电解电容的误差较大，大于±10%）3：额定电压：是指电容器在规定的条件下，能够长时间工作所受的最高工作电压（额定电压通常标注在电容器上）。

4：绝缘电阻：绝缘电阻越大，表明此电容的质量越好。

二：电容器的参数标注方法：1直标法：电将电容器的主要参数（标称容量、额定电压和误差）直接标注在电容器上，常用于电解电容或是体积较大的无极性电容上。

2：文字符号标注法：是采用数字或是字母与数字混合的方法来标注电容器的主要参数。

①：数字标注法：常用3位有效数字表示电容器的容量，其中前二位数字表示为有效数字，第三位表示有多少个0(104表示10X10000PF).②: 字母与数字混合标注法: 如(4P7表示4.7P F、G1表示100UF、M1表示0.1UF)三: 电容器的检测:测试工具: 指针式万用表1: 电解电容器的检测:①: 正负极性的确定: 有极性的铝电解电容器外壳上通常都标有+(正极)或-(负极),末剪脚的电容器,长脚为正极,短引脚为负极.②: 1 uF与2.2uF的电解电容器用RX10K档，4.7- 22uF的电解电容器用RX1K档, 47- 220uF的电解电容器用RX100档.3:测试方法:1: 电解电容器的检测：①:根据电解电容器上所标示的容量,将万用表置于合适的量程,将二表短接后调零.黑表接电解电容的正极,红表接其负极,电容器开始充电, 万用表指针缓慢向摆动,摆动到一定的角度后,(充电结束后)又会慢慢向左摆动(表针在向左摆动时不能摆动到无穷大的地方)指针向左摆动后所指示的电阻会大于500K,若电阻值小于100K,则此电容器不合格.②: 将二表对调后测量,正常时表针应立即向右摆动后向左摆动(摆动的大小应大于第一次的大小),且反向电阻应大于正向电阻.若测量电容时表针不动或第二次测量时表针的摆动大小小于第一次测量时的大小,则此电容器不合格.③: 若测量电解电容器的正反向电阻时阻值都为0,则此电容器不合格. 2: 小容量电容器的检测:①：用万用表RX10K档测量其二端的电阻值应为无穷大，若测得一定的电阻值或阻值接近0，则此电容器不合格。

电容测试方法电容测试是电子行业中常见的一项测试工作，用于检测电容器的性能和质量。

正确的电容测试方法能够确保电容器的正常工作，提高产品的质量和可靠性。

本文将介绍几种常见的电容测试方法，希望能对大家有所帮助。

首先，我们来介绍电容器的常见测试方法之一——直流电压测试。

在进行直流电压测试时，我们需要使用万用表或者专业的电容测试仪器。

首先，将电容器的两端引线连接到测试仪器上，然后选择直流电压档位进行测试。

通过测量电容器两端的电压值，我们可以初步判断电容器是否正常工作。

需要注意的是，在进行直流电压测试时，要确保电压值不超过电容器的额定工作电压，以免损坏电容器。

其次，交流电压测试也是常见的电容测试方法之一。

在进行交流电压测试时，同样需要使用万用表或者专业的电容测试仪器。

将电容器的两端引线连接到测试仪器上，选择交流电压档位进行测试。

通过测量电容器两端的交流电压值，我们可以进一步判断电容器的性能和质量。

交流电压测试可以更全面地检测电容器的工作状态，对于一些特殊工作环境下的电容器，交流电压测试尤为重要。

此外，频率特性测试也是电容器测试中的重要环节。

电容器的频率特性对其在电路中的使用有着重要影响，因此需要进行频率特性测试来确保电容器的稳定性和可靠性。

在进行频率特性测试时，需要使用专业的频率测试仪器，通过改变输入信号的频率，来测试电容器在不同频率下的性能表现。

通过频率特性测试，我们可以了解电容器在不同频率下的电容值、损耗因素等重要参数，为电容器在实际电路中的应用提供重要参考依据。

最后，温度特性测试也是电容器测试中不可忽视的一环。

电容器在不同温度下的性能表现直接影响着其在实际工作中的稳定性和可靠性。

因此，需要进行温度特性测试来全面了解电容器在不同温度下的性能变化。

在进行温度特性测试时，需要使用恒温箱或者其他恒温设备，通过改变环境温度来测试电容器的性能表现。

通过温度特性测试，我们可以了解电容器在不同温度下的电容值、损耗因素等重要参数，为电容器在不同工作环境下的应用提供重要参考依据。

电容好坏的判断及测量方法及原理一、引言在电子产品中，电容作为一种重要的电子元件，被广泛应用于各种电路中。

然而，由于电容本身的特性和工作环境的影响，电容在使用过程中有可能会出现各种问题，如老化、漏电、失效等。

正确判断电容的好坏并采取相应的措施是非常重要的。

本文将围绕电容好坏的判断及测量方法及原理展开探讨，旨在帮助读者对电容进行有效的检测和维护。

二、电容好坏的判断1. 外观检查我们可以通过外观来初步判断电容的好坏。

观察电容外壳是否有变形、裂纹、漏液等情况，这些都是电容故障的表现，需要及时更换。

2. 电容表面温度在电容工作时，如果温度异常高，很可能是电容发生了问题。

观察电容工作时的温度表现也是判断电容好坏的重要依据之一。

3. 测量电容数值利用万用表等工具可以测量电容的数值，如果测量结果与标称值差距较大，说明电容可能存在问题。

4. 使用示波器观察电容放电波形将电容放电后的波形通过示波器观察，可以得知电容是否存在漏电等问题。

如果波形异常，说明电容需要进行更换。

三、电容测量方法及原理1. 电容数值测量电容的数值测量可以通过万用表或LCR表完成。

在测量时，需要注意将电容从电路中拆除，并将万用表或LCR表的测试端子与电容的正负极连接正确，然后根据仪器的指示进行测量。

2. 电容放电测量电容放电是一种常用的测量方法，通过将电容与一个电阻串联放电，然后利用示波器观察放电的波形来判断电容的好坏。

正常的电容放电波形应该是指数下降的曲线，如果波形异常，很可能是电容发生了问题。

3. 电容串并联测量在电路中，电容可能会与其他元件串并联，因此在实际测量中需要将电容与其他元件分离，然后进行单独测量。

对于大容量电容，可以通过串联小容量电容的方式进行测试，最终得出大容量电容的性能。

四、电容测量原理1. 电容数值测量原理电容的数值测量原理是利用测试仪器的交流信号或脉冲信号作用下，通过测量电流和电压的相位差及大小来计算出电容的数值。

通过这种方式可以有效地获取电容的参数信息。

电解电容外面有一条很粗的白线，白线里面有一行负号，那边的一级就是负极。

另一边就是正极。

用表测时，按容量选档位。

4700pf左右用10k档容量再小用表就很难测了。

方法是两表笔分别接触两电极，每次测时先把电容器放电。

电阻大的那次黑笔接的那一极是正极。

电容上面有标志的黑块为负极。

在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。

也有用引脚长短来区别正负极长脚为正，短脚为负。

当我们不知道电容的正负极时，可以用万用表来测量。

电容两极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在1000兆欧以上。

电容两极之间的电阻叫做绝缘电阻或漏电电阻。

只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。

反之，则电解电容的漏电流增加（漏电阻减小）。

这样，我们先假定某极为“+”极，万用表选用R*100或R*1K挡，然后将假定的“+”极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下表针停止的刻度（表针靠左阻值大），对于数字万用表来说可以直接读出读数。

然后将电容放电（两根引线碰一下），然后两只表笔对调，重新进行测量。

两次测量中，表针最后停留的位置靠左（或阻值大）的那次，黑表笔接的就是电解电容的正极。

另：贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。

上面为圆形，下面为方形，在光驱电路板上很常见。

这种电容则是有“-”标记的一端为负。

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。

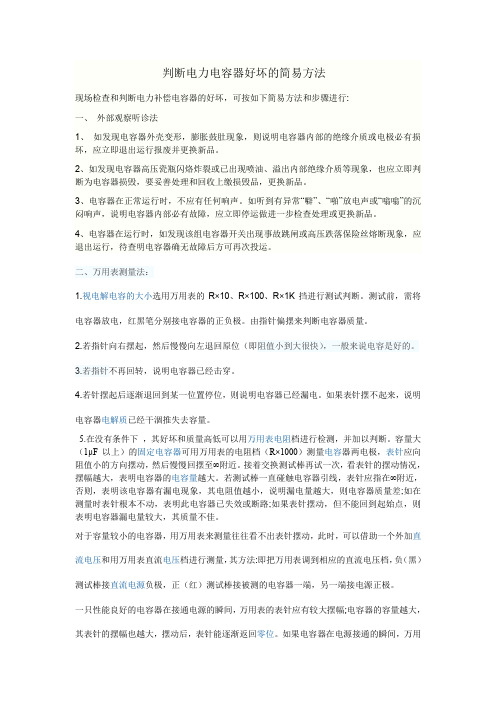

判断电力电容器好坏的简易方法现场检查和判断电力补偿电容器的好坏，可按如下简易方法和步骤进行:一、外部观察听诊法1、如发现电容器外壳变形，膨胀鼓肚现象，则说明电容器内部的绝缘介质或电极必有损坏，应立即退出运行报废并更换新品。

2、如发现电容器高压瓷瓶闪烙炸裂或已出现喷油、溢出内部绝缘介质等现象，也应立即判断为电容器损毁，要妥善处理和回收上缴损毁品，更换新品。

3、电容器在正常运行时，不应有任何响声。

如听到有异常“噼”、“啪”放电声或“嗡嗡”的沉闷响声，说明电容器内部必有故障，应立即停运做进一步检查处理或更换新品。

4、电容器在运行时，如发现该组电容器开关出现事故跳闸或高压跌落保险丝熔断现象，应退出运行，待查明电容器确无故障后方可再次投运。

二、万用表测量法：1.视电解电容的大小选用万用表的R×10、R×100、R×1K挡进行测试判断。

测试前，需将电容器放电，红黑笔分别接电容器的正负极。

由指针偏摆来判断电容器质量。

2.若指针向右摆起，然后慢慢向左退回原位（即阻值小到大很快），一般来说电容是好的。

3.若指针不再回转，说明电容器已经击穿。

4.若针摆起后逐渐退回到某一位置停位，则说明电容器已经漏电。

如果表针摆不起来，说明电容器电解质已经干涸推失去容量。

5.在没有条件下，其好坏和质量高低可以用万用表电阻档进行检测，并加以判断。

容量大（1μF以上）的固定电容器可用万用表的电阻档（R×1000）测量电容器两电极，表针应向阻值小的方向摆动，然后慢慢回摆至∞附近。

接着交换测试棒再试一次，看表针的摆动情况，摆幅越大，表明电容器的电容量越大。

若测试棒一直碰触电容器引线，表针应指在∞附近，否则，表明该电容器有漏电现象，其电阻值越小，说明漏电量越大，则电容器质量差;如在测量时表针根本不动，表明此电容器已失效或断路;如果表针摆动，但不能回到起始点，则表明电容器漏电量较大，其质量不佳。

对于容量较小的电容器，用万用表来测量往往看不出表针摆动，此时，可以借助一个外加直流电压和用万用表直流电压档进行测量，其方法:即把万用表调到相应的直流电压档，负（黑）测试棒接直流电源负极，正（红）测试棒接被测的电容器一端，另一端接电源正极。

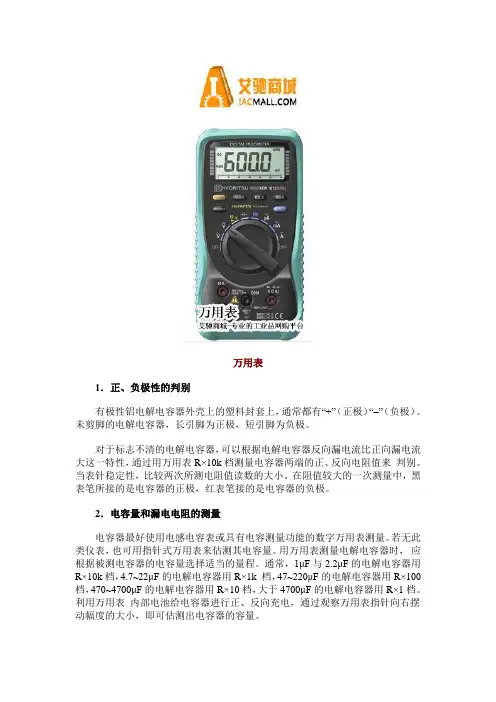

万用表1．正、负极性的判别有极性铝电解电容器外壳上的塑料封套上，通常都有“+”（正极）“–”（负极）。

未剪脚的电解电容器，长引脚为正极，短引脚为负极。

对于标志不清的电解电容器，可以根据电解电容器反向漏电流比正向漏电流大这一特性，通过用万用表R×10k档测量电容器两端的正、反向电阻值来判别。

当表针稳定性，比较两次所测电阻值读数的大小。

在阻值较大的一次测量中，黑表笔所接的是电容器的正极，红表笔接的是电容器的负极。

2．电容量和漏电电阻的测量电容器最好使用电感电容表或具有电容测量功能的数字万用表测量。

若无此类仪表，也可用指针式万用表来估测其电容量。

用万用表测量电解电容器时，应根据被测电容器的电容量选择适当的量程。

通常，1μF与2.2μF的电解电容器用R×10k档，4.7~22μF的电解电容器用R×1k 档，47~220μF的电解电容器用R×100档，470~4700μF的电解电容器用R×10档，大于4700μF的电解电容器用R×1档。

利用万用表内部电池给电容器进行正、反向充电，通过观察万用表指针向右摆动幅度的大小，即可估测出电容器的容量。

将万用表置于适当的量程。

将其两表笔短接后调零。

黑表笔接电解电容器的正极，红表笔接其负极时，电容器开始充电，所以万用表指针缓慢向右摆动，摆动至某一角度后（充电结束后）又会慢慢向左返回（表针通常不能返回“∞”的位置）。

漏电较小的电解电容器，指针向左返回后所指示的漏电电阻会大于500kΩ。

若漏电电阻值小于100 kΩ，则说明该电容器已漏电，不能继续使用。

再将两表笔对调（黑表笔接电解电容器负极，红表笔接电容器正极）测量，正常时表针应快速向右摆动（摆动幅度应超过第一次测量时表针的摆动幅度）后返回，且反向漏电电阻应大于正向漏电电阻。

若测量电解电容时表针不动或第二次测量时表针的摆动幅度不超过第一次测量时表针的摆动幅度，则说明该电容器已失效或充放电能力变差。

如何判断电容的容量正负极好与坏要判断电容的容量、正负极以及好坏，可以通过以下几种方法进行测试和判断。

1.容量测试：测量电容的容量可以用电桥或者万用表进行。

使用电桥时，将电容连接到电桥电路中，并调整电桥的平衡。

根据电桥的平衡条件可以计算出电容的容量值。

使用万用表时，将电容置于电路中，选择合适的量程，观察电流或者电压的变化，从而得出电容的容量。

2.正负极判断：电容的正负极可以通过多种方法判断，最常见的方法是观察电容上标识的符号或者标记，通常正极会标有加号(+)或者正号(+)，而负极则标有减号(-)或者负号(-)，或者有其他明显的标记。

3.电容运行状态判断：电容的好坏主要通过以下几种方法进行判断。

a.观察：观察电容外观，检查是否有明显的损坏、变形或者漏液现象。

这些都可能说明电容已经损坏。

b.电容的内部结构：如果可以拆解电容，可以观察电容内部的结构。

正常工作的电容应该是紧凑、整齐的，没有明显的污垢或者氧化物。

c.电容充电：将电容连接到直流电源中，通过观察充电时间以及电压的变化来判断电容的好坏。

正常工作的电容应该能够快速充电并且稳定在所需的电压上，而坏掉的电容则可能会出现充电慢、充电时间长或者充电电流不稳定等情况。

d.电容的容值测试：使用专门的电容测试仪或者示波器来测试电容的容值。

正常工作的电容应该能够接近标称的容值，而损坏的电容则可能会远离标称值或者无法正常充电放电。

e.ESR测试：使用专门的电容ESR测试仪来测试电容的ESR值。

ESR 是等效串联电阻的缩写，它描述了电容内部元件本身的电阻，正常工作的电容应该具有较低的ESR值，而损坏的电容则可能具有较高的ESR值。

需要注意的是，为了确保测试的准确性和安全性，应该根据具体的电容类型和测试需求选择合适的测试方法和设备，并遵循相关的安全操作规程。

另外，在测试电容的时候，也应注意防止触电和短路等危险。

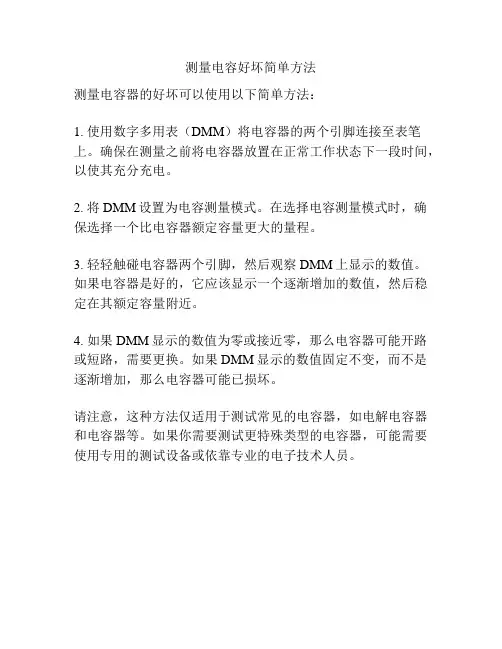

测量电容好坏简单方法
测量电容器的好坏可以使用以下简单方法：
1. 使用数字多用表（DMM）将电容器的两个引脚连接至表笔上。

确保在测量之前将电容器放置在正常工作状态下一段时间，以使其充分充电。

2. 将DMM设置为电容测量模式。

在选择电容测量模式时，确保选择一个比电容器额定容量更大的量程。

3. 轻轻触碰电容器两个引脚，然后观察DMM上显示的数值。

如果电容器是好的，它应该显示一个逐渐增加的数值，然后稳定在其额定容量附近。

4. 如果DMM显示的数值为零或接近零，那么电容器可能开路或短路，需要更换。

如果DMM显示的数值固定不变，而不是逐渐增加，那么电容器可能已损坏。

请注意，这种方法仅适用于测试常见的电容器，如电解电容器和电容器等。

如果你需要测试更特殊类型的电容器，可能需要使用专用的测试设备或依靠专业的电子技术人员。

判断电力电容器好坏的简易方法现场检查和判断电力补偿电容器的好坏，可按如下简易方法和步骤进行:一、外部观察听诊法1、如发现电容器外壳变形，膨胀鼓肚现象，则说明电容器内部的绝缘介质或电极必有损坏，应立即退出运行报废并更换新品。

2、如发现电容器高压瓷瓶闪烙炸裂或已出现喷油、溢出内部绝缘介质等现象，也应立即判断为电容器损毁，要妥善处理和回收上缴损毁品，更换新品。

3、电容器在正常运行时，不应有任何响声。

如听到有异常“噼”、“啪”放电声或“嗡嗡”的沉闷响声，说明电容器内部必有故障，应立即停运做进一步检查处理或更换新品。

4、电容器在运行时，如发现该组电容器开关出现事故跳闸或高压跌落保险丝熔断现象，应退出运行，待查明电容器确无故障后方可再次投运。

二、万用表测量法：1.视电解电容的大小选用万用表的R×10、R×100、R×1K挡进行测试判断。

测试前，需将电容器放电，红黑笔分别接电容器的正负极。

由指针偏摆来判断电容器质量。

2.若指针向右摆起，然后慢慢向左退回原位（即阻值小到大很快），一般来说电容是好的。

3.若指针不再回转，说明电容器已经击穿。

4.若针摆起后逐渐退回到某一位置停位，则说明电容器已经漏电。

如果表针摆不起来，说明电容器电解质已经干涸推失去容量。

5.在没有条件下，其好坏和质量高低可以用万用表电阻档进行检测，并加以判断。

容量大（1μF以上）的固定电容器可用万用表的电阻档（R×1000）测量电容器两电极，表针应向阻值小的方向摆动，然后慢慢回摆至∞附近。

接着交换测试棒再试一次，看表针的摆动情况，摆幅越大，表明电容器的电容量越大。

若测试棒一直碰触电容器引线，表针应指在∞附近，否则，表明该电容器有漏电现象，其电阻值越小，说明漏电量越大，则电容器质量差;如在测量时表针根本不动，表明此电容器已失效或断路;如果表针摆动，但不能回到起始点，则表明电容器漏电量较大，其质量不佳。

对于容量较小的电容器，用万用表来测量往往看不出表针摆动，此时，可以借助一个外加直流电压和用万用表直流电压档进行测量，其方法:即把万用表调到相应的直流电压档，负（黑）测试棒接直流电源负极，正（红）测试棒接被测的电容器一端，另一端接电源正极。

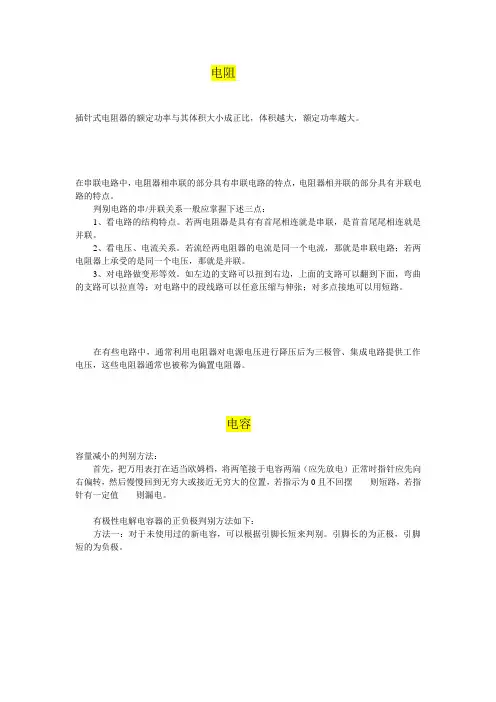

电阻插针式电阻器的额定功率与其体积大小成正比，体积越大，额定功率越大。

在串联电路中，电阻器相串联的部分具有串联电路的特点，电阻器相并联的部分具有并联电路的特点。

判别电路的串/并联关系一般应掌握下述三点：1、看电路的结构特点。

若两电阻器是具有有首尾相连就是串联，是首首尾尾相连就是并联。

2、看电压、电流关系。

若流经两电阻器的电流是同一个电流，那就是串联电路；若两电阻器上承受的是同一个电压，那就是并联。

3、对电路做变形等效。

如左边的支路可以扭到右边，上面的支路可以翻到下面，弯曲的支路可以拉直等；对电路中的段线路可以任意压缩与伸张；对多点接地可以用短路。

在有些电路中，通常利用电阻器对电源电压进行降压后为三极管、集成电路提供工作电压，这些电阻器通常也被称为偏置电阻器。

电容容量减小的判别方法：首先，把万用表打在适当欧姆档，将两笔接于电容两端（应先放电）正常时指针应先向右偏转，然后慢慢回到无穷大或接近无穷大的位置，若指示为0且不回摆------则短路，若指针有一定值------则漏电。

有极性电解电容器的正负极判别方法如下：方法一：对于未使用过的新电容，可以根据引脚长短来判别。

引脚长的为正极，引脚短的为负极。

方法二：根据电容器上标注的极性判别。

电容器上标“+”为正极，标“—”为负极。

方法三：用万用表判别。

万用表拨至R*10k档，测量电容器两级之间阻值，正、反各测一次，每次测量时表针都会先向右摆动，然后慢慢往左返回，待表针稳定不移动后再观察阻值大小，以阻值大的那次为准，黑表笔接的为负极，红表笔接的为负极。

电容器常见的故障有开路、短路和漏电1、有极性电解电容的检测：在检测有极性电解电容其时，万用表拨至R*1k或R*10k档（对于容量很大的电容器，可选择R*100档）测量电容器正、反向电阻。
