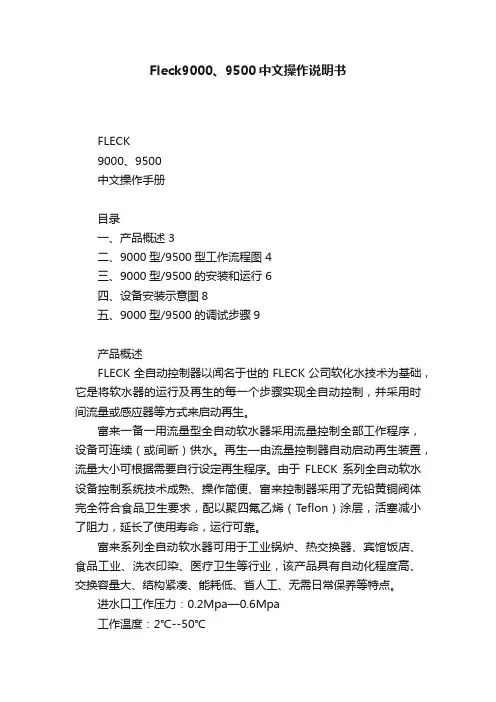

FLECK9000、9500中文操作手册目录一、产品概述 3二、9000型/9500型工作流程图 4三、9000型/9500的安装和运行 6四、设备安装示意图8五、9000型/9500的调试步骤9产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。
富来一备一用流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。
再生—由流量控制器自动启动再生装置，流量大小可根据需要自行设定再生程序。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
富来系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
进水口工作压力：0.2Mpa—0.6Mpa工作温度：2℃--50℃出水硬度：≤0.03mmoI/L使用电源：220V/50Hz AC布置形式：双罐并联再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务及售后服务。
9000型/9500型工作流程图1、工作状态2、罐的转换<由流量计启动>3、反洗状态4、吸盐状态`硬水经过控制阀进入第一个树脂罐，经树脂层处理过的水通过布水器进入升降管，再通过控制阀经流量计流出。
第二个树脂罐进行再生准备工作。
硬水由控制阀经连接管进入第二个树脂罐，经树脂层处理过的水通过布水器进入升降管。
再由连接回到控制阀经过流量计流出。
这时第一个树脂罐脱离水流路线，准备再生。
5、慢速清洗状态6、快速清洗状态7、盐罐注水状态 8、第二罐工作状态（罐的交换）处理过的水由连接进入控制阀流入第一个树脂罐，经树脂层通过底部布水器进入升降管，再经控制阀由排污口排出。
富来克FLECK全自动软水器使用手册富来克软水设备概述:澳鸿水工业公司所推出的“富来”牌AHRH系列富来克全自动软水器以美国PENTAIR公司软化水处理技术为基础，引进其先进的富来克FLECK自动控制系统，并融合国内优良设计和工艺而开发的具有国际先进水平的软化水处理设备。
AHRH系列全自动软水器采用两种再生控制系统，分为流量型和时间型。
流量型是所设定的流量控制全自动再生，流量大小可根据树脂装填量及水质情况的不同自行设定。
时间型是根据树脂装填量及水质情况结合每小时具体需求量换算时间，由设定时间控制全自动再生（7天或12天范围内根据需要设定再生周期，24小时内任意选择再生时间）。
由于AHRH系列全自动软水设备控制系统技术成型、操作简便、运行可靠，使之在软化水处理方面处于国际领先地位。
AHRH 系列软水器全部可选用微电脑控制，使其操作更加简便，管理更容易。
AHRH系列富来克全自动软水器广泛应用于工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点，将给客户带来最佳的经济运行工况。
工作压力：0.2Mpa-0.6Mpa工作温度：2-50℃进水硬度：≤8mmol/L出水硬度：≤0.03mmol/L使用电源：220V/50HZ布置形式：单罐或多罐并联再生方式：顺流再生、可选逆流再生操作程序：自动程序控制使用树脂：强酸性苯乙烯阳离子交换树脂FLECK阀的特点：活塞式阀芯不但水力学性能超群，且坚固耐磨、耐腐蚀。
整套装置用一个配有定时器的多路通伺服阀集中运作，配以微电脑调控系统，安全可靠，故障率低、科学化管理程度明显提高。
微控器还具有自动调整补偿剩余水量的特定功能，使之保持运行的最佳点。
不用专设制盐系统该装置在集控阀伺中巧妙的设计了靠进水压为动力的自吸式喷射器，按工序要求定时进行吸盐和补水。
整个盐水的制备仅在交换罐近旁设一个PE材质再生箱，内置过滤搁板、净液槽并配有小巧液位控制器的再生箱即可。
全自动软化水设备操作使用手册上海华科水处理设备厂目录一、产品概述二、工作流程三、安装和运行四、设备安装示意图五、调试步骤六、故障的排除产品概述FLECK全自动控制器以闻名于世的 FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。
由于 FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（ Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.25 Mpa-0.6Mpa工作温度：2 ℃—50℃出水硬度：≤0.03mmol/L使用电源：220v /50Hz AC布置形式：双罐并联，一用一备再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂。
我公司将为用户提供完善的技术服务及售后服务。
1.工作位置工作位置罐的转换硬水从入口进入控制阀进入第一个树脂罐，经过上布水器向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至控制阀经过流量计流出，第二个树脂罐进行再生准备工作。
硬水由控制阀经过连接管进入第二个树脂罐，经过树脂层，经过下布水器沿中心管向上返回，再经连接管回到控制阀经过流量计流出；第一个树脂脱离软化水流线路，准备再生。
工作流程图反洗状态盐吸位置第二罐处理好的软化水由连接管进入控制阀，向下经中心管、下布水器进入第一个树脂罐罐内，再向上经树脂层、控制阀排污口排出，第一罐的树脂床得到反洗。
慢速清洗位置第二罐处理好的软化水由连接管进入控制阀的注水器，流过射流器喷嘴产生负压，从盐箱吸入盐水进入第一树脂罐。
盐水向下流经树脂层，穿过下布水器，沿中心管向上，并从排污口排出。
FLECK软化水设备的自动化程度很高，它可定时、定流量自动再生，设备的选型可以根据原水水质和使用条件来选择不同型号的设备。
富莱克软化水设备调试1.调整控制器到工作位置，让水流进树脂罐，当水流停止时，打开阀门以放尽罐中空气，然后关闭阀门。
2.插上电源，观察设备是否工作。
3.控制器时间设定，按动Up或Down键可调整时间，连续按住可连续调整。
4.控制器简单编程(控制器时间非12：01PM)。
I. 同时按住Up或Down键，5秒后控制器进入编程模式，此时编程指示灯亮，每按一次Extra Cycle键，控制器程序进入下一步程序。
II. 产水量设定，按动Up或Down键可以设定软水器再生前的产水量。
III. A Off，流量型专用参数，不得更改。
IV. 退出编程，按动Extra Cycle键，控制器退出编程模式。
5. 富莱克软水设备控制器全面编程。
按动Up或Down键，将时间设定为12：01PM(必须设定为该时间，才可以进行全部程序内容的调试)，然后通过按动Up、Down、Extra Cycle键即可进行对控制器全部程序内容的编程。
6、软水器即时再生方式，按动Extra Cycle键，开始再生程序。
a、对于即时再生控制器，按动Extra Cycle键后，即开始再生程序。
b、对于延时再生控制器，按动Extra Cycl键后，工作状态指示灯开始闪动，控制器将在当日的预先设定时间开始再生程序。
c、按住Extra Cycle键5秒钟后，延时再生类型控制器即被强制进入再生程序。
7、再生步骤，按动Extra Cycle键，控制器进入再生程序(此前，盐箱加满大盐粒，禁用细盐、碘盐、将水加至空气止回阀顶部)。
a、控制器进入步骤1(RINSE)，快洗3-8分钟，按动Extra Cycle键。
b、控制器进入步骤2(BACK WASH)，反洗1-8分钟，按Extra Cycle健。
c、控制器进入步骤3(BRINE/RINSE)，吸盐/慢洗2-58分钟，按动Extra Cycle健。
目录FLECK技术特性 (2)FLECK软化水器配置表 (16)FLECK使用手册（5600、56SE、5000SE） (17)FLECK使用手册(2510、2750、2850、2900、2930、3130、3150、3900) (30)FLECK使用手册（9000、9500） (44)FLECK电子调试手册（3200NT Timer SE Timer） (55)AUTOTROL使用手册..................^ (65)2510技术特性阀体材料Noryl进/出口管径1”流量范围（0.35Mpa进水压力）连续出水量（压降0.1MPa） 4.3m³/h峰值出水量(压降0.175MPa) 5.4m³/h阻力系数Cv 5反洗流量（压降0.175MPa）17gpm再生：顺流/逆流顺流程序调节所有再生步骤时间均可调节最大再生时间164分钟流量计精度3/4 0.056-3.4m³/h±5%流量计量程3/4 标准0.47 –8m³加大 2.3 – 40m³无硬水旁通是主要尺寸：中心管直径 1 "（1.05）O.D排水管直径1/2 " Q.C.盐液管直径3/8"罐体接口直径 2 1/2"-8 Straight Q.C.阀体高度（由阀体顶端至罐体接口）5-1/2使用与软化，多介质沙滤，活性炭过滤，的配置参考注：进水压力为40psi(0.28MPa),再生盐耗为每升树脂160克盐。
电源参数24v、110、220v-50Hz、60Hz 设计压力 2.1MPa工作压力0.14-0.84MPa工作温度34º-110º F工作程序时间参考设置1.反洗10分钟2.吸盐置换60分钟3.正洗10分钟4.盐箱补水10分钟5.运行选项手动水力控制隔膜阀旁通阀微电子控制过滤密封外罩2750技术特性阀体材料无铅黄铜进/出口管径1”流量范围（0.35Mpa进水压力）连续出水量（压降0.1MPa） 5.9m³/h峰值出水量(压降0.175MPa) 7.5m³/h阻力系数Cv 6.8反洗流量（压降0.175MPa）25gpm再生：顺流/逆流任选一项程序调节所有再生步骤时间均可调节最大再生时间164分钟流量计精度1”0.159-9.90m³/h±5%3/4 0.056-3.4m³/h±5%流量计量程1”标准 1.17 –19.96m³3/4 加大 5.87 – 99.81m³标准0.47-8m³加大 2.3-40m³无硬水旁通是主要尺寸：中心管直径 1 "（1.05）O.D排水管直径3/4 " (male).盐液管直径3/8",(1/2”)罐体接口直径 2 1/2"-8.阀体高度（由阀体顶端至罐体接口）6-1/2使用与软化，多介质沙滤，活性炭过滤，的配置参考注：进水压力为40psi(0.28MPa),再生盐耗为每升树脂160克盐。
FLECK全自动软水器2510、2750、2850、2900、3150、3900产品使用手册北京华艾鑫节能设备有限公司BEIJING HUAAIXIN ENERGYSA VING EQUIPMENT CO.，LTD.目录产品概述 (32)工作流程图 (33)软水的系统说明 (35)设备的安装和运行 (38)设备安装示意图 (39)流量型控制器调试步骤 (40)时间型控制器调试步骤 (41)故障排除 (43)产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
调整FLECK系列全自动软水器采用时间同步电机控制全部的工作程序，在7天或12天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。
富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。
再生由流量控制器自动启动再生装置，可根据需要自行设定再生程序。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
进口压力：0.2Mpa-0.6Mpa工作温度：2℃－50℃进水硬度：≤6.5mmol/L出水硬度：≤0.03mmol/L使用电源：220V/50Hz AC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。
MODEL 2510、2750、2850、3150、2900、2930、3900工作流程图工作状态 2、反洗状态硬水经过控制阀进入树脂罐，经树脂硬水进入控制阀后经过：控制阀→层处理的水通过底步的布水器，进入中心升降管向下→通过底部的布水沿着中心升降管向上，再通过控制阀器→经过树脂层向上→最后通过控流出。
制阀排水口排出。
3、再生状态4、慢速清洗状态硬水进入控制阀后，向上进入注水器，硬水经控制阀进入树脂罐，经树脂层然后通过射流过程将盐罐中的还原剂处理过的水通过底部的布水器，然后吸入，带还原剂的水流向下经过树脂沿着中心的升降管向上，再通过控制层进入布水器和升降管，再通过控制阀流出。
阀排水口排出。
5、快速清洗状态6、盐罐注水状态硬水经控制阀进入树脂罐向下，经过树硬水进入控制阀，在向设备供水的同时，经脂层后进入布水器沿升降管向上，最后注水器通过盐水阀向盐罐注水。
通过控制阀排水口排出。
其流速比慢速清洗稍快系统4单流量计程序控制，即时或延时再生系统。
延时再生：单罐、单流量计系统。
当流量计回零时，装置仍保持在供水服务状态，直至2.00am装置将自动启动再生。
即时再生：单罐、单流量计。
当流量计回零时，装置立即还原再生。
系统5两流量计互锁程序控制系统。
两罐两流量计互锁系统。
两罐同时供水服务，当两流量计中一个回零时，此罐开始再生。
另一罐仍保持供水服务，直至回零后，再等第一罐再生完毕（即使这一罐流量计也已回零），这一罐才开始再生。
当用水需求量大时可多个系统并联工作。
系统6单流量计先后再生控制系统两罐、单流量计。
两罐同时供水工作，当流量计回零时，主罐开始再生。
一旦主罐返回服务供水状态，副罐开始再生。
当用水需求量大时可多个系统并联工作。
系统7单流量计交替再生控制系统两罐、单流量计，交替工作，交替再生系统，一罐供水服务，另一罐备用。
当流量计回零后，供水服务开始再生，备用罐开始供水服务，循环往复，一备一用。
当用水需求量大时可多个系统并联工作。
设备的安装和运行一般要求软水器应安装在牢固的水泥平台上，附近应设有排水沟；盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度；环境温度不能低于2℃或高于50℃；软水器与加热设备直接相连时，应保持3米以上的管段并安装单向阀；要便于再生剂的补充；设备附近应当留有操作及维修空间。
控制器安装与树脂装填装填前应将升降管（带下布水器）放入树脂罐中央低于罐口0.5mm处截断并倒角（此时应用胶带封住升降管口，防止石英砂和树脂进入升降管）；将石英砂沿升降管周围空隙投入树脂罐，并使之在罐底铺平；将处理好的树脂按照规定的装填量沿升降管周围投入树脂罐。
上述操作应使升降管始终保持在树脂罐口的中央位置。
取下升降管的封口胶带。
安装上布水器后，将控制器承插口对正升降管，小心地沿顺时针方向转动控制阀，（注意：安装控制阀过程中，一定要确保升降管插入阀体）直至控制阀旋紧在罐体接口上。
管道连接管道的连接请参照当地施工规范的有关内容；按照控制器口径连接进出水管；（原水供水管道不得小于进水管径以确保足够流量）进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管阀门前应安装有取样阀，进水管建议安装y型过滤器；防止管道内污物堵塞阀体造成设备无法正常运行。
在多个系统并联时注意进出水管路的同程。
尽量缩短排水管的连接长度，减少弯度，控制阀距排水沟距离不超过6米；排水管与排水道放空时，必须使排水管与排水道的水面距离保持一定的空间，防止污水可能被虹吸返回软水器；排水管道中不得安装各类阀门；盐水管连接一定要保持良好的密封性，否则会影响软水器的再生效果；各种管道都必须设独立支架，不允许将管道的重力、应力传给控制阀。
电气连接确认控制器的电气参数与电源一致；将插头插入与之相配的插座；电源插座不应受附近开关的控制。
设备试运行慢慢地打开进水阀门至1/4开启处（注意：阀门开启过快树脂将会流失），此时可以听到空气从排水管排出的声音；待空气排净后，全部开启进水阀；用桶或水管向储盐罐内加水（仅在设备投入运行时操作），并按要求加入再生用大粒盐；（禁用：细盐、碘盐）接通电源，旋转手动再生旋钮，启动一次再生；自动再生完成后，从取样阀放取水样进行水质分析，合格后即可投入使用；同时按照操作要求设定时间或流量的再生周期。
设备的安装见附图MODEL 2510、2750、2850、3150、2900、2930、3900流量控制再生型流量的设定按树脂罐内装填树脂的交换能力算出周期制水量减去必要的储备量后的值就是所设定的流量。
向外提出流量盘并转动，使设定的流量数对准流量盘上的白色圆点，然后松开流量盘，注意让齿轮啮合好。
如果程序混乱，转动手动再生旋钮使其回位。
注意：最初安装流量计后应进行检查转动手动再生旋钮，走一遍程序顺时针转动程序轮或顺时针转动中心轮，使设定的流量数对准小白点。
可随时改变设定的流量时间的设定压下红色按钮，松开与24小时时间盘的啮合，转动时间盘，使当天的当前时间对准写有“time of day”的箭头后，松开红色按钮，使之与时间盘重新啮合。
（即时再生型没有此装置）如何手动再生顺时针转动手动再生按钮，听见“咔嗒”声，这种声音标志着再生程序开始。
手动再生旋钮一经进入自动还原，旋转一周大约历时164分钟，旋钮转一圈完成一个再生过程。
即时再生型当流量盘转到你所设定的数量数时，定时器即开始启动再生。
MODEL 2510、2750、2850、3150、2900、2930、3900时间控制再生型如何设定再生日期转动日期轮，让数码“1”对准日期轮中心的红箭头，日期轮边缘每一个小突起代表一天。
日期轮的转动靠24小时时间盘的带动，时间盘转一周，拨动一个突起，日期轮由数码“1”转到数码“2”。
日期轮上可向外拨出不锈钢片决定再生日期，哪个数码对应的不锈钢片向外拨出，哪天为再生期。
（原设定为再生当天的次日凌晨2点开始再生，可根据需要随意更改）如何设定时间压下红色按钮，松开与24小时时间盘的啮合，转动时间盘直到“time of day”的箭头对准当天的当前时间，松开红色按钮，恢复与时间盘的啮合。
如何手动再生顺时针转动手动再生旋转钮，听见“咔嗒”声，这种声音标志着再生程序开始。
手动再生按钮旋转一周大约历时164分钟，旋钮转一圈完成一个再生过程。
如何设定再生周期程序再生周期程序在出厂时已预设定，但可以根据用户当地水质情况延长或缩短再生程序的时间。
定时器：拉开时间盘左上方，然后将时间器往右打开就能看见再生定时器。
要改变再生程序，必须把它定时器卸出来。
其方法是用手挤压中间耳环，向内轻推定时器就从时间器后卸出。
如何改变反冲洗时间的长短定时器边缘上标有一圈数字（0-160），从“0”开始的第一组销子是控制反冲洗时间的。
（一根销子是2分钟），改变销子的数目就是相应的改变了反洗时间的长短。
如何改变吸盐及慢洗时间的长短定时器上第一组插销和第二组插销之间的插销孔数目是控制这两个状态的时间，每一孔相当于2分钟，增减孔的数目则更改吸盐水及慢洗时间的长短。
调整时间以移动第二组销子的位置来增减孔位。
如何改变快洗时间的长短定时器上第二组销子数目是控制快洗时间长短的，每增加或减少一根销子，则增加或减短快洗两分钟。
如何改变盐罐注水时间的长短定时器上第二组插销与第三组插销之间的孔数是控制注水时间长短的。
每一孔相当于2分钟，调整时以移动第三组销子的位置来增减孔数。
当外面的一个微动开关接触到第三组的两根销子时，再生程序终止。
可是定时器会继续旋转直至里面的一个微动开关接触臂转至定时器的圆形凹口内为止。
注意：盐罐内的盐量应随时满足下一个再生过程的需要。
故障排除。
