软化水控制系统说明书

FLECK5000SM控制器（Proflo-SE）全自动软化水设备操作使用手册北京普瑞特水处理技术开发有限公司FLECK5000SM控制器调试步骤一：准备工作和注意事项a、软水设备在调试及运行前应按厂家要求安装完毕进、出水、排污管道和阀门；b、自来水、电源及排水沟准备就绪；c、打开旁通阀，让自来水冲洗管道至出水变清，然后关闭阀门；d、控制器再生程序分别为：1、反洗（Backwash）2、吸盐与慢洗（Brine/Rinse）3、快洗（Rinse）4、盐箱注水（Brine Refill）。

工作指示工作状态—灯亮当天再生—灯闪—灯闪编程模式指示灯正向Up再生反向Down二：调试工作1. 整控制器到工作位置，让水流进树脂罐，当水流停止时，打开阀门以放尽罐中空气，然后关闭阀门；2.插上电源，观察是否工作；3.控制器时间设定，按动Up或Down键可调整时间，连续按住可连续调整；4.控制器简单编程（控制器时间非12：01PM）a.同时按住Up或Down键，5秒后控制器进入编程模式，此时编程指示灯亮，每按一次Extra Cycle键，控制器程序进入下一步程序；b.产水量设定按动Up或Down键可以设定软水器再生前的产水量；c.A Off：流量型专用参数，不得更改。

d.退出编程按动Extra Cycle键，控制器退出编程模式。

5.控制器全面编程按动Up或Down键，将时间设定为12：01PM（必须设定为该时间，才可以进行全部程序内容的调试）；然后通过按动Up、Down、Extra Cycle键即可进行对控制器全部程序内容的编程，程序内容及步骤见附表《控制器全面编程及相关代号的意义列表。

》6、软水器即时再生方式按动Extra Cycle键，开始再生程序- - -a、对于即时再生控制器，按动Extra Cycle键后，即开始再生程序；b、对于延时再生控制器，按动Extra Cycl键后，工作状态指示灯开始闪动，控制器将在当日的预先设定时间开始再生程序；c、按住Extra Cycle键5秒钟后，延时再生类型控制器即被强制进入再生程序；7、再生步骤按动Extra Cycle键，控制器进入再生程序（此前，盐箱加满大盐粒，禁用细盐、碘盐、将水加至空气止回阀顶部）a、控制器进入步骤1（RINSE），快洗3-8分钟，按动Extra Cycle键；b、控制器进入步骤2（BACK WASH），反洗1-8分钟，按Extra Cycle健；c、控制器进入步骤3（BRINE/RINSE），吸盐/慢洗2-58分钟，按动Extra Cycle健；d 、 控制器进入步骤4（REPID RINSE ），注水2-11分钟；e 、 按动Extra Cycle 健，控制器返回工作状态。

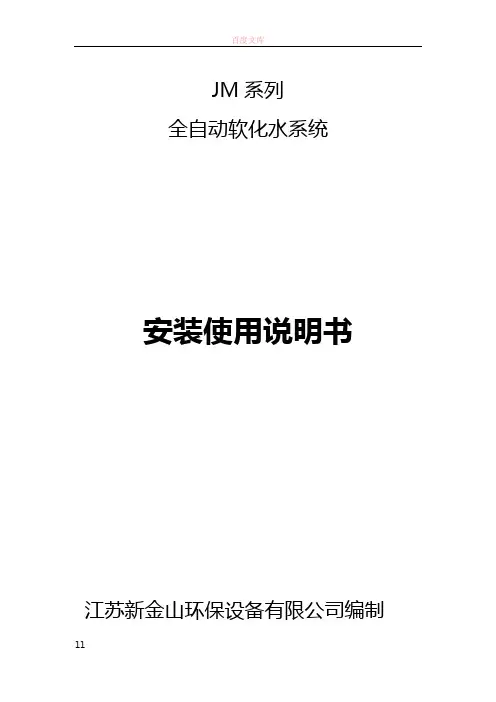

JM系列全自动软化水系统安装使用说明书江苏新金山环保设备有限公司编制一、概述正确的操作及日常规范的维护才能确保设备的正常运行。

JM系列全自动软化水系统有JMB或JMC流量型微电脑控制器、JMA多阀控制器、水力控制隔膜、树脂罐、盐箱等设备组装成型。

整套设备只要初期对JMB或JMC流量型微电脑控制器、JMA 多阀控制器进行规范的设定和调试，既可实现全自动运行。

现场的管理只需一人定期补充再生剂（工业盐）即可，适用于高品位管理的业主。

二、控制原理系统全自动运行，其控制采用北京洁明公司最新研制的JMB或JMC流量型微电脑控制器、JMA多阀控制器控制，配套液动隔膜阀等执行机构以及各种控制仪表。

系统再生操作是通过流量计给出信号再生，JMB或JMC流量型微电脑控制器再根据信号控制相应设备的JMA多阀控制器，再由分配控制各个液动隔膜阀自动完成该设备的再生与运行工艺。

每个交换罐的运行状态依次为：运行、反洗、吸盐×置换、正洗、运行等几个工艺过程。

控制原理图JMC流量型微电脑控制器J M A J M A J M A J M A J M A控制器控制器控制器控制器控制器罐体+阀门罐体+阀门罐体+阀门罐体+阀门罐体+阀门注：JMB型—单流量探头—五路信号控制JMC型—三流量探头—三路信号控制1、JMB或JMC微电脑控制功能JMB或JMC流量型微电脑控制器为整套软水系统的主控制器，采用先进的微电脑芯片技术，同时具有流量显示、剩余水量显示、再生程序预设定、系统运行状态显示与信号反馈、电磁阀信号输出等控制功能。

JMB/JMC控制器的十三种功能：a、设置密码保护；b、JMB单通道或JMC1-3路多通道流量计脉冲接收；c、流量计探头K值选择（根据探头安装管道尺寸按附表查询）；d、系统流量显示（0-9999t/h）及预先设定批量（1-9999.9t）的剩余量递减显示；e、累计流量查询及清零功能；f、各路系统（工作、再生、备用、反馈）状态显示；g、本地强制手动启动再生；h、再生启动信号输出时间（2-9999秒）设定；i、系统工作模式：JMC（C1、D2、D3、E2、E3）五种选择；JMB（C1、C2、C3、C4、C5、D2、D3、D4、D5）九种选择；j、再生系统（出水电磁阀控制）辅助接点输出；k、停电保护：停电后设定的参数保持时间大于3年；l、仪表外壳采用工程塑料，具有防尘、防腐、防水溅射等功能；m、仪表采用墙壁挂装或支架悬挂安装形式。

全自动软化水设备使用说明书、安装要求及安装步骤1、要求①、进水压力应在0.2-0.6MPa，当水源压力无法满足要求时，可安装增压水泵提高进水压力。

如果压力过高，应安装减压阀来控制进水压力。

②、进水温度应在5-45 C之间，此装置不允许在冰点状态下工作.③、电源采用交流200V/50HZ，运行中需保证电源不间断，并不可被其开关切断•④、软水器应安装在牢固的平台上，附近有畅通的下水，并留有足够的操作和维修空间。

2、安装步骤1）、先将树脂罐•盐罐就位于坚实的基础上，并保证罐体水平2）、把下布水器牢固安装在中心管底端，然后插入到树脂罐中央，在中心管上端低于罐口0.5mm处截断并导角，然后用胶带封住中心管口，以防树脂漏入。

3）、将树脂均匀地装入树脂罐中，树脂装填完，取下中心管的封口胶带，将中心管上部及树脂罐端面用水冲洗并擦干净，中心管及控制器密封圈处涂上硅油。

4）、将上布水器安装到控制阀上，然后将中心管从上布水器内插入到控制阀内，小心地沿顺时针方向转动控制阀，直至旋紧在树脂罐接口上（或用法兰连接固定）。

一定要确保中心管插入阀体。

注意：上布水器与控制阀、中心管，下布水器与中心管必须严密，防止树脂跑出。

中心管与控制阀必须严密不漏水，否则会出现窜硬水现象。

5）、组装盐阀①、将吸盐管与阀体连接的小铜配件插入吸盐管内后，然后把不锈钢滤网插入小铜配件内；带滤网的一端与控制阀的吸盐接口相连接，不漏空气就行。

②、把盐阀置入盐箱的盐井中，然后与塑料弯头连接；盐水管路连接长度不应超过2m, —定要保持良好的密封性，否则会影响软水器的再生效果。

6）、排水管的连接长度不应超过6m，不得采用软塑料管，防止管道变形，影响排水效果。

7）、管道连接①、按照控制阀进出水箭头标记连接进出水管，采用流量型再生控制器，流量计必须安装在出水口。

②、进出水管应装有压力表及手动阀门，同时还应装有旁通阀，在出水管阀前还应安装有取样阀。

进水管阀后一般安装有Y型过滤器，防止管道内污物堵塞阀体造成设备无法正常运行。

使用说明TQ--YJR型重要说明：每天必须检查盐箱两次：早8点，晚5点。

要保证盐箱任何时间都应注满盐，保证“见盐不见水”，只有在保证盐箱“见盐不见水”的情况下，软化水设备才能正常使用。

1、开关操作说明（见图2）1-1．开关1：用于选择硬度在线控制方式或者是定量控制方式。

a)自动位置：开关置于右侧位置，选择硬度在线控制。

当软化水硬度达到所限定值时（如0.05mmol/L）,当前运行的软化水系统将自动进行反洗、再生过程，备用系统开始自动供水。

b)流量位置：开关置于左侧位置，选择定时定量控制方式。

当前运行的软化水系统连续给水达到给定时间和吨位时，该系统自动进入反洗、再生过程，备用系统开始自动供水。

1-2．开关2:编码设定值开关a)编码设定值正常用于设定流量限定值，即当开关1选择为流量控制方式时，用此编码开关来设定流量限定值，每台系统供水量达到该开关设定的限定值时，该系统自动进行反洗再生过程而启动备用系统。

b)编码开关另外一个特殊用途是失水量过大设定见第1-10项“开关10”。

c)编码开关的设定编码器由4个开关组成（8421码）。

其数值之和等于每个在“开”位置的相应数相加。

8 4 2 1开代表开关位置关图3例如图3中：数为8，4，1的开关在开位，数为2的开关在关位，所以编码开关的设定值为 8+4+1=13。

d)流量限定值的设定正常情况下（开关10释放没有按下）编码器设定的值为流量限定值。

流量限定值关系式如下：流量限定值 =水泵流量×(编码器设定值+6)式中：流量限定值以吨为单位水泵流量以吨/小时为单位（见水泵标牌）6为常数，即水泵连续运行的最低吨位流量（水泵流量×6）。

假设设定软化水每次出水量达到300吨时需进行再生反洗，则等式为 300吨 = 20吨/小时×(编码器设定值+6)编码器设定值= 300吨/20吨-6＝10编码器设定值如图4所示。

8 4 2 1开代表开位置关图4其中开关1和4关，2和8开，设定值等于10。

全自动软化水控制器操作说明介绍全自动软化水控制器是一种通过离子交换将水中的钙、镁离子置换为钠离子的设备。

软水处理后能够有效地减少水垢和铁锈等污垢，将水的硬度降低，保护家用电器和管道设施，同时保证生活用水的安全和健康。

本文档为全自动软化水控制器的操作说明，帮助用户了解产品的使用方法和注意事项。

一、准备工作在进行全自动软化水控制器的使用前，需做以下准备工作：1.安装好全自动软化水控制器，并与管道相连接；2.接通水电源并打开水阀，检查设备是否正常工作；3.准备一些盐（或盐片）作为软化剂；4.准备一个瓶子或盆子来接水，以便检查水质。

准备工作完成后，可以开始操作了。

二、操作步骤1. 设置控制器全自动软化水控制器有一个液晶显示屏，上面显示着当前的设置和状态。

通过按键进行设置和调整参数。

1.首先按下“Menu”键，进入设置界面；2.选择“设置时间”（Time Set），设置当前时间（小时和分钟）；3.选择“设置日期”（Date Set），设置当前日期（年月日）；4.选择“设置回流时间”（Backwash Time），设置回流时间，一般建议设置为2小时左右；5.选择“设置运行周期”（Water regeneration），设置运行周期，一般建议每周进行一次软化剂的补充；6.按下“Save”键保存设置。

2. 加软化剂全自动软化水控制器通过离子交换将水中原有的钙、镁离子替换为钠离子，因此需要不断补充软化剂。

根据控制器的提示，进行软化剂的投加。

1.打开盐箱，将盐（或盐片）倒入；2.关闭盐箱，等待几分钟，让盐充分溶解；3.按下“Recharge”键，开始进行回流操作；4.回流操作完成后，按下“Save”键。

3. 检查水质操作完成后，可以利用瓶子或盆子接水，检查水质是否已经软化。

如果出水依然是硬水，需要进行排除故障操作。

三、注意事项1.请勿将盐倒入软化水控制器的底部；2.建议每周进行一次软化剂的补充，以保证设备持续正常运行；3.请勿使用含有腐蚀性和易燃性物质的软化剂；4.在操作前，请确认电源已经关闭，并关闭水阀和盐箱，以免带来意外安全事故；5.如果出现故障，请及时查明原因并联系厂家或经销商进行维修。

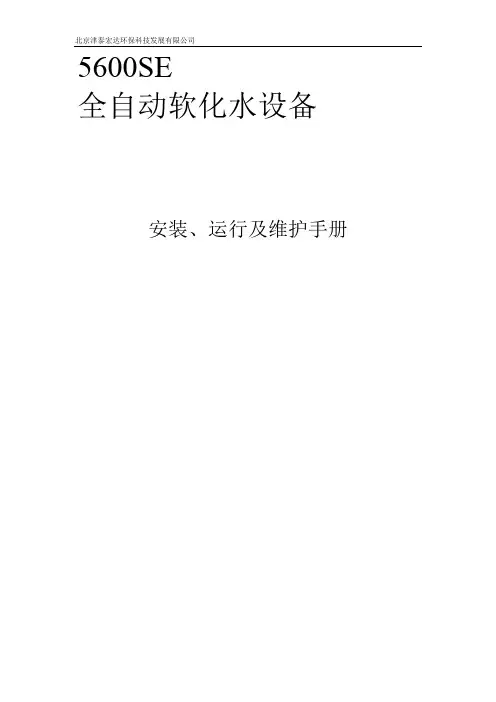

5600SE全自动软化水设备安装、运行及维护手册目录一、产品概述二、工作流程图三、设备的安装和运行四、设备安装示意图五、FLECK5600控制器的调试步骤六、FLECK56SE控制器的调试步骤七、FLECK56SE控制器全面编程及相关代号的意义列表八、故障排除产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。

5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。

本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。

我公司将给用户提供完善的技术及售后服务。

自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600/56SE 控制器工作流程图说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。

1、 工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。

硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。

硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。

硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。

5、慢洗6、快洗7、稳层清洗 8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。

软化系统操作说明书（公司LOGO/图片）×××公司××年××月××日第一篇触摸屏操作说明一、系统简介本套系统是××公司专门为××行业软化用水而设计，采用气动阀通过PLC编程自动控制，根据在线流量计设定累积流量实现软化系统运行的自动化操作，系统可自动再生、反洗。

该套系统具有良好的适应性、可靠性和经济性，适用于用水量不大的软化系统。

二、系统配置2.1、系统流程图2.2系统主要配置清单序号名称规格/型号材质数量生产厂家1全自动控制器FLECK3900//套美国弗莱克2软化罐/玻璃钢/只3树脂/阳离子树脂/淄博东大4盐液泵/氟塑料/台安徽茂源5盐液计量箱/PE/只6袋式过滤器/304/台7阀门/304/PVC/批8管路管件/304/PVC/镀锌/批9流量计全自动控制器配套/台10电控箱///台11控制系统///套2.3技术要求入口压力：0.3～0.4MPa；进水水质要求：符合国家自来水标准；产水硬度：≤0.03mmol/L德国度；产水量：35T/hr，一用一备。

三、操作步骤3.1系统操作3.1.1准备1、打开软化罐体手动进出水阀，保持袋式过滤器进出口阀门以及软化供水泵进出口阀门处于开启状态（若水源切换到RO水时，还需将供水泵后软化系统总的进水阀门打开）。

2、将盐路手动阀门（排污阀，清洗阀除外）全部处于开启状态。

3、在盐池内加入足量的颗粒盐。

4、送上总电源。

该系统采用PLC+触摸屏控制，除溶盐加盐系统外机组可自动运行。

3.1.2触摸屏控制进入机组上电后，将自动进入欢迎界面，点击PLC触摸屏上面的进入操作，如图1，操作人员输入用户名：管理员用户名admin；密码：000，点击确定后自动进入工艺流程画面。

密码是否设定可根据客户自行选择（触摸屏图片）图13.1.3工艺流程画面在欢迎界面成功输入密码或点击“流程画面”，在该界面下能观察各个阀门、泵的开启，盐池、盐箱液位以及系统运行状态。

软化系统操作说明书（公司LOGO/图片）×××公司××年××月××日第一篇触摸屏操作说明一、系统简介本套系统是××公司专门为××行业软化用水而设计，采用气动阀通过PLC编程自动控制，根据在线流量计设定累积流量实现软化系统运行的自动化操作，系统可自动再生、反洗。

该套系统具有良好的适应性、可靠性和经济性，适用于用水量不大的软化系统。

二、系统配置2.1、系统流程图2.2系统主要配置清单序号名称规格/型号材质数量生产厂家1全自动控制器FLECK3900//套美国弗莱克2软化罐/玻璃钢/只3树脂/阳离子树脂/淄博东大4盐液泵/氟塑料/台安徽茂源5盐液计量箱/PE/只6袋式过滤器/304/台7阀门/304/PVC/批8管路管件/304/PVC/镀锌/批9流量计全自动控制器配套/台10电控箱///台11控制系统///套2.3技术要求入口压力：0.3～0.4MPa；进水水质要求：符合国家自来水标准；产水硬度：≤0.03mmol/L德国度；产水量：35T/hr，一用一备。

三、操作步骤3.1系统操作3.1.1准备1、打开软化罐体手动进出水阀，保持袋式过滤器进出口阀门以及软化供水泵进出口阀门处于开启状态（若水源切换到RO水时，还需将供水泵后软化系统总的进水阀门打开）。

2、将盐路手动阀门（排污阀，清洗阀除外）全部处于开启状态。

3、在盐池内加入足量的颗粒盐。

4、送上总电源。

该系统采用PLC+触摸屏控制，除溶盐加盐系统外机组可自动运行。

3.1.2触摸屏控制进入机组上电后，将自动进入欢迎界面，点击PLC触摸屏上面的进入操作，如图1，操作人员输入用户名：管理员用户名admin；密码：000，点击确定后自动进入工艺流程画面。

密码是否设定可根据客户自行选择（触摸屏图片）图13.1.3工艺流程画面在欢迎界面成功输入密码或点击“流程画面”，在该界面下能观察各个阀门、泵的开启，盐池、盐箱液位以及系统运行状态。

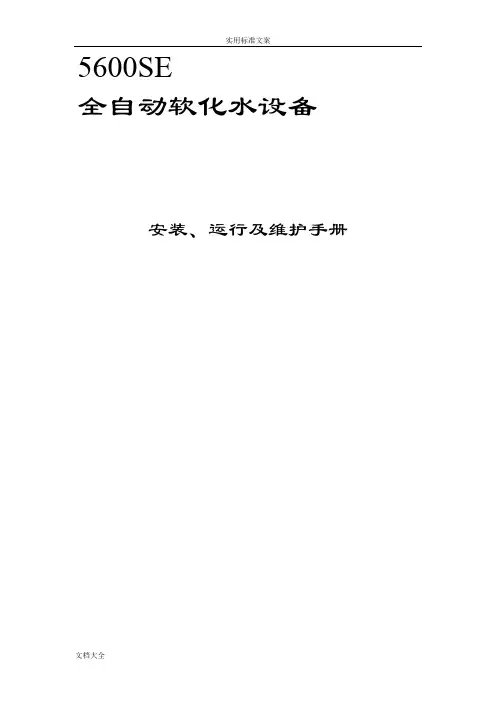

5600SE全自动软化水设备安装、运行及维护手册目录一、产品概述二、工作流程图三、设备的安装和运行四、设备安装示意图五、FLECK5600控制器的调试步骤六、FLECK56SE控制器的调试步骤七、FLECK56SE控制器全面编程及相关代号的意义列表八、故障排除产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。

5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。

本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。

我公司将给用户提供完善的技术及售后服务。

自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600/56SE控制器工作流程图说明：FLECK5600和56SE控制器的水流过程略为不同，但原理一致。

1、工作状态2、预清洗（5min）3、反洗(10min)4、吸盐（50min）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。

硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。

硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进5、慢洗6、快洗7、稳层清洗8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。

软化水说明书软化水说明书篇一：全自动软化水说明书全自动软化水装置产品说明书《水处理环保设备》无锡市江南给排水设备有限公司GZZ全自动软化水装置一、概述锅炉设备能否安全与经济运行，水质处理是非常重要的。

锅炉给水不进行处理或处理不当，必然在受热面上结垢，使炉壁传热性能降低。

增加燃料消耗，还会产生腐蚀、爆管，甚至引起爆炸事故。

特别在原水水质硬度较大的地区。

普及锅炉水处理，对确保锅炉安全经济运行；提高锅炉效率；延长锅炉使用年限；节约能源具有很重要的意义。

GZZ全自动锅炉软化水装置，是最新的专门为各型锅炉配套而设计的，是根据我国大部分地区原水水质硬度大的特点而进行的专顶设计。

GZZ全自动锅炉软化水装置采用不同的组合、运行方式，其中有单罐、双罐、三罐组合。

由美国AUTOTROL公司生产的全自动软化水控制器、控制阀可以提供多种控制运行的方式，从而保证交换柱的足够产水量。

软化水装置的系列产品，可以满足您对各种需水量的要求，在进水总硬度不超过8mgN/L条件下运行，出水残留硬度可保证达到0.03mgN/L的国家锅炉用水标准。

二、特点集优良设计，优良操作性能于一身的GZZ系列全自动软化水装置，是全新引进技术制造的首选换代产品(亦可用于原设备自动化工程改造)。

由美国AUTOTROL公司制造的全自动控制单元保障设备运行，独特的再生控制方式可使设备使用成本降至最低，功效升至最高，消除您所有的顾虑。

简洁明了的整体结构能在您有限的空间完成使命；辅助主体设备发挥最大的潜力。

(三)、主要技术参数四、设备安装1．GZZ全自动软化水装置占地面积小，水处理器的装配、接管线和电路线路由本厂专人负责安装。

2．要求进水一般为自来水，目工作压力为0.15MPa～0.6MPa。

如进水压力不能满足运行要求，应采取加压措施。

3．本装置比须配软水箱一只，其容积应根据不同型号和锅炉进水情况而定，以满足锅炉进水量的要求。

4．主要适用原水硬度小于6mgN/L。
