试析小型矿井贯通测量的注意事项

浅谈煤矿巷道贯通测量的注意问题摘要：本文主要阐述了煤矿巷道在贯通过程中能选择的测量方法，测量过程中的误差来源，如何提高贯通精度等常见问题。

关键词：测量方法误差来源贯通精度1巷道贯通的测量方法贯通测量的基本方法是测出待贯通巷道两端导线点的平面坐标和高程，通过计算求求得巷道中线的坐标方位角和巷道腰线的坡度（此坐标方位角和坡度应与原设计相符，差值在允许范围内）同时计算出巷道两端点的处的指向角。

利用上述数据在巷道两端分别标定出巷道中线和腰线，指示巷道按照设计的同一方向和同一坡度分头掘进，直到贯通相遇点处相互正确接通【1】。

(1)平面控制测量方案：地面控制网是地下工程特别是矿井贯通工程正确性的基础。

地面控制测量的基本任务是根据地下工程特点和需要，在地面布设一定形状的控制网，并精密测定其地面位置【2】。

地面控制测量的目的是为了控制全局，限制测量误差的传递和积累，保障测量工作的相对精度。

施测主要使用的是导线网。

(2)地下控制测量方案：由于是在井下巷道中测量，不能像地面那样布置成三角或三边网、边角网，导线网作为井下平面测量控制。

井下平面控制测量实际上就是导线测量，我们采用和井上控制测量相同的方法来进行井下平面控制测量【3】。

(3)矿井联系测量方案: 通过平硐、斜井以及立井将地面的平面坐标系统及高程系统传递到地下，使地面与地下建立统一的坐标系统，该项工作称为联系测量【4】。

联系测量工作的必要性在与：①保证地下工程按照设计图纸正确施工，确保巷道的贯通。

②确定地下工程与地面建筑物、铁路、河湖等之间的相对位置关系，保证采矿工程安全生产，同时及早采取预防措施，使地面建筑物、铁路免遭重大破坏。

立井平面测量的任务是确定地下导线起算边的坐标方位角和地下导线起算点的平面坐标。

高程联系测量的任务是评定地下高程基点的高程。

其中测定地下导线起算边的坐标方位角是很重要的环节，而且它对导线终点位置的影响是很大的。

我们通常将立井平面联系测量简称为立井定向。

矿山测量中的贯通测量技术研究摘要：在井下巷道测量时相对重要的部分是巷道贯通测量，所以要使用针对性的巷道贯通测量技术，一定要把巷道贯通测量的误差控制在要求的范围内，让矿井生产能够安全稳定的进行。

在最近的几年，我国的测量技术和使用的科学仪器都达到了国际先进的水平，让巷道贯通测量的误差在不断的减小。

即使误差数值在不断的减小，但并不能消除。

所以要想将误差给工程施工造成的影响降到最低，我们在确定施工方案时要综合的考虑，不能够片面，并且使用相应的措施。

比如估计测量误差、构建精确地面控制网等。

一定要尽最大努力保证贯通测量的误差值最小。

关键词：矿山测量；贯通测量技术；应用；引言矿山测量是矿山建设和矿山安全生产中不可或缺的工作，为矿产资源的合理开发、矿山的规划设计和建设、矿井安全生产和决策部署、矿山地质环境监测和治理等提供测绘地理信息数据，是矿山生产建设的“眼睛”。

随着现代化安全高效矿井建设的不断深入，国家对绿色开采、矿山地质环境监测和治理提出了更高要求，必须加强矿山测量工作的准确性、实效性和全面性。

1煤矿巷道贯通测量方法1.1矿井联系测量法该测量方法的原理是利用定向测量法，在矿场的附近确定基础测量矿井，基础测量矿井的数目是一个或者两个。

选定的基础矿井要有相应的参数，参数中应该包含坐标、方位角等数据。

然后将其数据作为开始数据，之后进行相关的测量。

这时在将地面上和井下的数据进行关联，根据地面测量参考数据对井下基础点的位置参数进行推算。

1.2地表平面导线测量法在对巷道进行贯通测量，第一步要做的是在巷道的地表位置确定一个位置，第二步用测量导线对所有的测量点进行连接。

在操作完上述步骤，对测量的位置进行连测，使用的方法是三角网法。

有一方面需要留心，在确定地面测量点位置时，要选取视野好，可以看到全部测量点的位置。

2贯通误差预计在矿山测量中的应用2.1地下高程误差预计根据以往的报道显示，地下高程的误差多是由工作人员未进行全站仪望远斜瞄准校准，或因粗心未检查全站仪是否处于水平面上。

关于矿山测量中贯通工程测量探讨摘要：贯通测量在矿山开采中发挥着重要作用，其测量准确性会对矿山开采的效率与效益产生影响，如果贯通测量出现问题就会影响到巷道贯通。

为此，需要对贯通工程测量进行深度研究，确保测量精度符合要求。

关键词：矿山测量；贯通工程；测量引言矿山井下测量与地面测量有很大的差别，如地面测量是点上测量仪器高为正，井下测量是点下测量仪器高为负，再加上井下空间狭窄、空气潮湿雾气大、电瓶车运输等因素，一定程度上影响到测量结果的精度。

矿山测量涉及到各种各样的贯通，大的如矿井基建总进风巷道与总回风巷道的主链锁贯通、不同采区之间的贯通，小的如不同水平的通风上山贯通、主副井片盘的贯通、水泵房的巷道贯通等，但不管哪种贯通，对矿井的建设生产都起着非常重要的作用。

因此在巷道贯通测量之前要准备多个贯通方案，选择其中最好的方案，再根据方案做好测量的每一步工作，做到每一步有检验，不断提高巷道贯通点的精度。

1贯通工程测量概述巷道贯通工程简称为贯通工程，指的是在同一个巷道的不同位置利用两个及以上工作面沿着相同方向或相对方向掘进，从而将巷道连接起来。

在落实巷道贯通过程中进行的各项测量工作就属于贯通工程测量。

在巷道工程中进行贯通工程测量，主要是为了获取高程、坐标等参数，从而获取中腰线。

贯通工程测量包括平面贯通测量、高程贯通测量等内容。

其中，平面贯通测量是测量矿山井巷横向贯通与纵向贯通的误差，高程贯通测量是测量矿山垂直方向上的水准贯通偏移误差。

首先，需要增强贯通工程测量方案的准确性。

在测量之前，测量人员需要根据巷道贯通工程的实际情况制定测量方案与工程措施。

在这一过程中，测量人员需要确保测量方案的准确性。

其次，在测量过程中，测量人员需要对所有的数据以及计算结果进行检验，避免数据错误或计算结果错误。

2高精度贯通测量技术1）测量时用“一架法”完成高程及导线测量。

顶板上悬挂微棱镜法实现前后视测量；测定时先瞄准挂线绳完成水平角测定，后瞄准反光镜完成垂直角及距离测量。

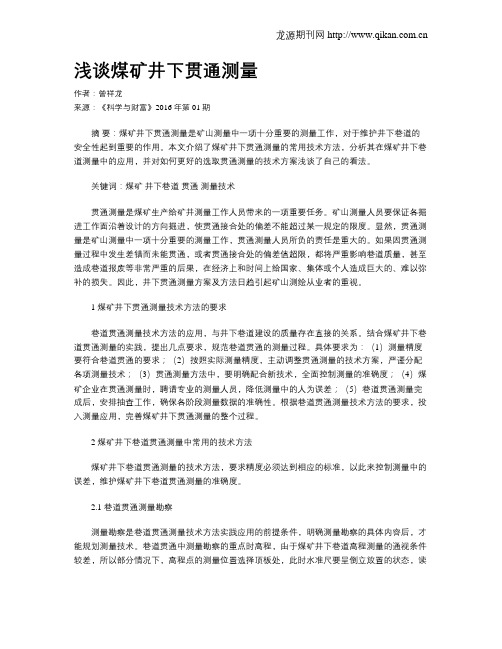

浅谈煤矿井下贯通测量作者：曾祥龙来源：《科学与财富》2016年第01期摘要：煤矿井下贯通测量是矿山测量中一项十分重要的测量工作，对于维护井下巷道的安全性起到重要的作用。

本文介绍了煤矿井下贯通测量的常用技术方法，分析其在煤矿井下巷道测量中的应用，并对如何更好的选取贯通测量的技术方案浅谈了自己的看法。

关键词：煤矿井下巷道贯通测量技术贯通测量是煤矿生产给矿井测量工作人员带来的一项重要任务。

矿山测量人员要保证各掘进工作面沿着设计的方向掘进，使贯通接合处的偏差不能超过某一规定的限度。

显然，贯通测量是矿山测量中一项十分重要的测量工作，贯通测量人员所负的责任是重大的。

如果因贯通测量过程中发生差错而未能贯通，或者贯通接合处的偏差值超限，都将严重影响巷道质量，甚至造成巷道报废等非常严重的后果，在经济上和时间上给国家、集体或个人造成巨大的、难以弥补的损失。

因此，井下贯通测量方案及方法日趋引起矿山测绘从业者的重视。

1 煤矿井下贯通测量技术方法的要求巷道贯通测量技术方法的应用，与井下巷道建设的质量存在直接的关系。

结合煤矿井下巷道贯通测量的实践，提出几点要求，规范巷道贯通的测量过程。

具体要求为：（1）测量精度要符合巷道贯通的要求；（2）按照实际测量精度，主动调整贯通测量的技术方案，严谨分配各项测量技术；（3）贯通测量方法中，要明确配合新技术，全面控制测量的准确度；（4）煤矿企业在贯通测量时，聘请专业的测量人员，降低测量中的人为误差；（5）巷道贯通测量完成后，安排抽查工作，确保各阶段测量数据的准确性。

根据巷道贯通测量技术方法的要求，投入测量应用，完善煤矿井下贯通测量的整个过程。

2 煤矿井下巷道贯通测量中常用的技术方法煤矿井下巷道贯通测量的技术方法，要求精度必须达到相应的标准，以此来控制测量中的误差，维护煤矿井下巷道贯通测量的准确度。

2.1 巷道贯通测量勘察测量勘察是巷道贯通测量技术方法实践应用的前提条件，明确测量勘察的具体内容后，才能规划测量技术。

谈矿山测量中井下巷道贯通测量问题摘要：本文对矿山测量内井下巷道贯通测量基本方法、技术要求等进行了分析，以此为基础探讨了巷道测量中需要注意的事项，希望给我们的工作起到一定的指导作用。

关键词：巷道贯通贯通测量注意问题井下巷道贯通测量在我国矿山工程中占据重要地位，其以确保矿山施工过程中井下巷道能够与各处相连接点进行贯通为主要运作任务，这一任务的实现必须保证测量误差尽可能降为最低，为保证矿山工程能顺利开展并持续作业。

一、矿井贯通测量基本方法井巷贯通一般分为一井内巷道贯通、两井之间的巷道贯通和立井贯通。

一井内巷道贯通：凡是由井下一条起算边开始，能够布设井下导线到达贯通巷道两端的，均属于一井内的巷道贯道。

两井间的巷道贯通：两井间的巷道贯通，是指在巷道贯通前不能由井下的一条起算边向贯通巷道即两端布设井下导线的贯通。

为保证两井之间巷道的正确贯通，两井的测量数据必须统一，即采用同一坐标系统。

所以，这类贯通的特点是两井都要进行联系测量，并在两井之间进行地面测量和井下测量，因而积累的误差一般较大，必须采用更精确的测量方法和更严格的检查措施。

立井贯通：一般有从地面及井下相向开凿的立井贯通和立井向深部延深时的贯通。

巷道贯通测量几何要素。

贯通都需求算出贯通巷道中心线的坐标方位角、腰线的倾角（坡度）和贯通距离等，即：贯通测量几何要素，标定巷道中腰线所需的数据，求解方法随巷道特点、用途及其对贯通的精度要求而异。

二、贯通测量的测量技术要求研究原始资料的可靠性，数据应准确无误。

使用地面控制网资料时，一定对原网精度、控制网点位受到采动影响情况了解清楚，进行检查测量。

对于工程设计的资料，尤其是巷道的方位、坐标、距离、高程、坡度等，要认真检核，对井底车场进行设计导线的闭合计算。

测量要有可靠的独立检核，要进行复测复算，防止出现误差。

重要的贯通工程在进行复测时，应尽可能换人观测和计算，换用测量仪器和工具，复测合格后方可施工。

精度要求高的贯通，提高测量精度要有相应措施。

矿山测量中贯通工程测量浅议提纲：一、贯通工程测量的定义及其在矿山测量中的应用二、贯通工程测量方法及注意事项三、贯通工程测量的精度控制四、贯通工程测量在矿山开采中的作用与意义五、贯通工程测量的发展趋势一、贯通工程测量的定义及其在矿山测量中的应用贯通工程测量是指在隧道、地铁、水利工程等工程建设中，通过地下钻孔等手段，将两个不同位置的隧道、矿井等地下工程互相连通的过程。

贯通工程测量在矿山测量中也有广泛应用。

矿山开采具有深、大、长等复杂难度，需要进行贯通工程测量才能实现矿山井区之间的联系，加快矿山开采进度，提高矿山开采效率。

二、贯通工程测量方法及注意事项贯通工程测量的方法包括地下钻探、地下爆破、液压钻机等。

贯通工程测量应注意以下几点：首先，要准确测量钻孔的位置、长、深和倾角等参数；其次，要保证钻孔的交点位置准确符合设计要求；最后，需要对贯通后的隧道、井巷进行精确测量，确定贯通后的地质情况和巷道形状，保证隧道、井巷的质量和安全。

三、贯通工程测量的精度控制贯通工程测量的精度控制非常重要，一个小误差可能会导致整个工程的失败。

因此，贯通工程测量的精度控制需要结合具体情况，根据工程的大小、难度、不同的测量方法和设备选用不同的精度标准。

同时，在实际测量中，还需要遵循测量精度控制的基本原则和方法，如：设计合理的测量方案，采用高精度仪器设备，加强质量控制等。

四、贯通工程测量在矿山开采中的作用与意义贯通工程测量在矿山开采中具有重要的作用与意义。

首先，贯通工程测量可以实现矿山井区之间的联系，使矿山开采进度加快，提高开采效率。

其次，贯通工程测量可以掌握贯通地点的地质情况和倾向，对矿山的合理规划、开采进度和矿区资源的利用提供重要的基础数据。

最后，贯通工程测量也有利于矿山开采后期的巷道维修和矿山的整体规划。

五、贯通工程测量的发展趋势贯通工程测量的发展趋势主要包括以下几个方面：第一，测量技术的不断提高。

随着现代化测量仪器设备的更新换代，贯通工程测量的精度将在不断提高。

浅谈矿井测量工作应注意的事项摘要:介绍了测量工作中的产生错误原因及注意事项。

内容通俗易懂具有指导性。

关键词:测量工作注意事项中图分类号：o741+.2 文献标识码：a 文章编号：矿井测量工作是矿井在生产建设中一项重要的基础工作,它是矿山建设、生产的“眼睛”,主要包括地面测量、联系测量、井下控制测量、采区测量及施工放线等方面,但工作量最大、时间性最强、一旦发生差错就可能影响生产且造成经济损失的则主要是井下日常施工放样测量和导线测量。

而施工放样测量又是依据各种测量成果进行的,因而上述各方面测量又是相互联系的,不可分割的。

尽管现代社会科技飞速发展,电子经纬仪、全站仪、电子手簿、陀螺仪、gps、计算机得到了普及和广泛应用,但是由于井下受空间限制等自然条件特殊性的制约,各种传统的测量仪器和测量方法仍然在井下使用,主要工作仍然是测角和量边。

在一些大型贯通中,由于领导重视,测量人员精心施测和计算,导线资料认真处理和核对,测量成果基本上都能满足设计和施工要求,但是在日常施工测量中,往往容易发生这样或那样的差错事故。

有的事故后果还比较严重,影响了安全生产,有的造成重大经济损失,有的还造成人身伤亡。

笔者根据几年来的工作实践经验,经过分析、总结,觉得在测量工作中,应该在以下几个方面引起重视,避免发生测量事故。

认真校核起算数据由于工程时间紧迫,测量人员没有足够的时间对起算数据进行校核,就仓促测量、计算、标定,结果发生测量事故。

该类测量事故经常发生,为了预防和避免该类测量事故发生,应由两人独立查阅抄录起算数据并互相校对,确定无误后方可使用。

避免在同一地点使用相同点号。

测点如果丢失或者损坏重新补测的测点,其编号不得与原点号相同。

在接测导线时,必须对原有的测点进行测角和量边检查,在确定测点未移动的情况下方可接测导线。

例如草楼矿-290m水平车场贯通中导线接测由于未进行测角和量边检查,用错点,又未能及时复测导线,结果导致贯通错误的事故。

煤矿贯通测量施测中应采取的相应措施和应注意的问题矿山测量是测绘科学技术的一个分支，是测矿山测绘科学技术的重要组成部分。

它综合运用工程测量、地质及采矿等多种学科的知识，来研究和处理矿山建设和采矿过程中由矿体到围岩、从井下到地面在静态和动态下的各种空间几何问题，本文介绍在临矿集团田庄煤矿实践中总结出的注意事项。

1.应采取的措施:1)、在进行贯通测量之前，对测量方案必须进行合理选择，进行重要贯通测量之前必须编制贯通测量设计书，并报技术矿长审批，审批后方可测量。

2)、对方案中所采用的仪器，在进行贯通测量前，必须认真检查，发现问题及时处理，各项指标合格后方准使用。

3)、注意原始资料的可靠性，起算数据(如坐标、方位、高程)应准确无误。

4)、各项测量工作都要进行可靠的检核，要进行复测、复算，防止产生误差，对重要贯通工程在进行复测时，应尽可能换人观测和计算。

5)、在贯通巷道掘进过程中，岩巷每20-30米标定中腰线一组，煤巷每30-40米标定中腰线一组，并随时检查中腰线的正确性。

6)、贯通巷道掘进过程中，要及时进行测量和填图，并根据测量成果，及时检查和调整巷道的掘进方向和坡度，当贯通道只剩下岩巷15-20m，煤巷20-30m时，测量人员应以书面形式报告矿调度室和生技科主管领导，以便采取安全措施。

7)、巷道贯通在岩巷中相距15-20m，煤巷相距20-30m时，必须停止一头掘进，撤除人员，并经常检查瓦斯浓度，只准从一头向前贯通。

8)、贯通前应在通风科人员的监督下做好正常的通风工作，保证两端的巷道内不积存瓦斯，并做好贯通后调整风流的工作。

9)、绘制贯通巷道两端附近的通风系统图，图上表明风流方向及风量，并预计巷道贯通后风流、风量变化情况。

10)、巷道贯通后，要实际测量其偏差值，以正式测量方案的正确性和全部贯通测量工作的准确性，并由通风科组织人员立即进行风流调整，测定风速、风量及瓦斯浓度。

11)、在地质构造复杂地区进行贯通测量工作，还必须相应制定一些必要的安全技术措施，保证贯通工作安全顺利地进行。

贯通测量应注意的几个问题煤矿生产中,为了缩短工期,改善通风状况和劳动条件,有利于安排生产,常常进行巷道贯通。

而贯通测量过程中由于种种原因导致出现测量误差,使得贯通点结合处出现偏差。

为了确保正确贯通,减少贯通水平和垂直方向上的两项测量误差,就必须采取必要的措施。

下面就范***矿北二风井与146±0总回风巷贯通测量,举例说明贯通测量中应注意的几个问题。

一、工程概况: **矿为解决井田北翼146采区的通风问题，以保证采区接替和提高矿井的生产能力，根据146采区、北二风井设计方案，分别在-120水平北大巷开凿146轨道上山，在***处开凿北二风井。

轨道上山起坡标高为-109.8m，坡度30°，掘至±0水平起平掘±0车场，再向南掘±0总回风巷。

北二风井地面井口标高为+127.1m，坡度-25°，掘至±0水平后起平，掘±0回风巷，两项工程成直线贯通。

按《规程》规定，贯通相遇点水平重要方向的允许偏差为0.5m，高程方向上的允许偏听偏差为0.2m，该贯通工程导线全长4540m,属于测量范围内的重要贯通工程。

二、贯通测量的基本情况：三、贯通测量方案选择1、导线施测路线：本项工程为两井重要通风通工程，导线分别从地面平面控制导线10″级（N2近3、N2近2、N2近1）开始经北二风井至±0水平平巷。

井下由导线15″级基点（S7 S6S5）往北经-120北大巷、146轨道上山、上部车场、±0回风巷，施测15″级导线。

在此基础上按设计标定巷道中线和坡度，掘井待巷道贯通后自成闭合。

2、导线点的布设：临时点用涌铁片，其规格厚2mm，宽20mm，长40mm，孔径15mm；永久点20mm长的圆铁，孔径15mm，导线点全部设置在巷道顶板砌碹好和坚固的岩石上，选点时根据巷道的具体情况，尽量布置长边。

3、测量仪器的选择及水平角观测方法和限差：本工程选用苏光J2经纬仪，采用测回法观测水平角。
