城镇供水管网漏损检测控制与降损措施及管网改造新技术实用手册

城镇供水管网漏损监测与控制技术及应用摘要：城镇的供水管道经过长时间的运行会出现漏损等问题，必须加以控制否则会导致问题恶化。

本文就对如何监测漏损和如何使用控制技术展开研究，通过研究帮助管理人员寻找更加合理的管理方法，及时发现和解决管道的漏损问题。

关键词：城镇；供水管网；漏损；监测引言：供水管道的漏损问题是城市供水系统的常见问题，为了控制漏损，必须做好监测和管控工作。

目前有很多不同类型的监测和控制技术，技术人员应该结合实际情况做出最佳选择，保证对管道漏损问题的控制。

1供水管网漏损概述供水管网经过长期使用后，可能会由于管道本身的老化，外力引起管道损坏等原因影响管道的稳定性，从而出现漏水问题。

其次，管道周围的房屋、道路、地铁等施工建设也会对供水管网的稳定性产生一定的威胁，会导致管道的损坏。

如果管道出现漏损，不仅会直接给自来水公司带来损失，还会降低供水的水质，降低管道的安全性，损伤地下管网，导致管道爆裂等严重事故[1]。

为了控制漏损问题，必须加强管道的管损问题监测，以及做好控制工作，降低漏损所导致的影响。

图1老化供水管道漏失2城镇供水管网漏损监测方法2.1建立独立计量分区对计量区域进行分区，是进行监测工作优化的重要方法之一，该方法的思路是对多水源供水分界线将水源进行分区，利用有向管网拓扑图实现对不同供水源的划分工作。

使用该方法可以对水源点进行初步划分，然后可以对方案进行耦合，可以对水压、恢复力指数等的等相关性能进行评估工作，也可以在耦合过程中优化，获得一套可控性更好的分区方案。

比如采用社区结构法，能够将网络中所有的节点都视为一个社区，社区内部的节点之间有十分紧密的连接，但是不同社区之间的节点连接则相对稀疏[2]。

之后使用贪婪策略，加入群其他顶点并计算每个社区的大小，最终能够获得超过最大规模的分区分解，可以在保证节点最小服务水头的情况下识别出社区的边缘，从而获得最合理的分区。

还可以基于图论的方法对社区进行分区，将管网看成一个图的模型，然后就可以使用数学方法完成对管网的分区工作。

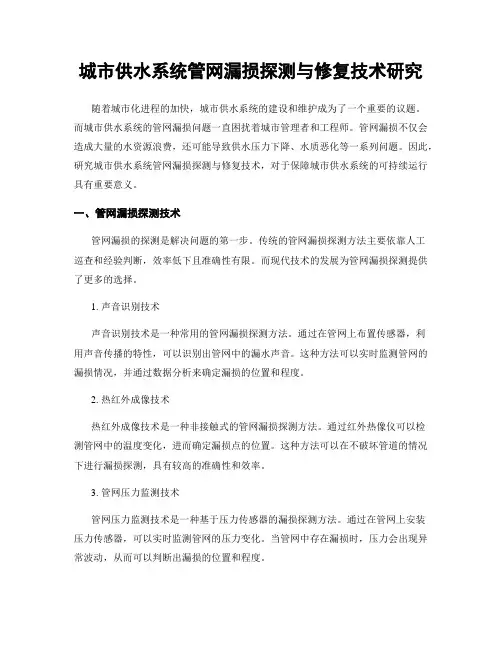

城市供水系统管网漏损探测与修复技术研究随着城市化进程的加快，城市供水系统的建设和维护成为了一个重要的议题。

而城市供水系统的管网漏损问题一直困扰着城市管理者和工程师。

管网漏损不仅会造成大量的水资源浪费，还可能导致供水压力下降、水质恶化等一系列问题。

因此，研究城市供水系统管网漏损探测与修复技术，对于保障城市供水系统的可持续运行具有重要意义。

一、管网漏损探测技术管网漏损的探测是解决问题的第一步。

传统的管网漏损探测方法主要依靠人工巡查和经验判断，效率低下且准确性有限。

而现代技术的发展为管网漏损探测提供了更多的选择。

1. 声音识别技术声音识别技术是一种常用的管网漏损探测方法。

通过在管网上布置传感器，利用声音传播的特性，可以识别出管网中的漏水声音。

这种方法可以实时监测管网的漏损情况，并通过数据分析来确定漏损的位置和程度。

2. 热红外成像技术热红外成像技术是一种非接触式的管网漏损探测方法。

通过红外热像仪可以检测管网中的温度变化，进而确定漏损点的位置。

这种方法可以在不破坏管道的情况下进行漏损探测，具有较高的准确性和效率。

3. 管网压力监测技术管网压力监测技术是一种基于压力传感器的漏损探测方法。

通过在管网上安装压力传感器，可以实时监测管网的压力变化。

当管网中存在漏损时，压力会出现异常波动，从而可以判断出漏损的位置和程度。

二、管网漏损修复技术管网漏损的修复是解决问题的关键步骤。

传统的管网漏损修复方法主要依靠人工修复，工程量大且周期长。

而现代技术的发展为管网漏损修复提供了更多的选择。

1. 管网局部修复技术管网局部修复技术是一种常用的漏损修复方法。

通过在漏损点周围进行局部修复，可以迅速修复漏损，减少供水中断时间。

这种方法适用于管道局部破损或漏损较小的情况。

2. 管网全面修复技术管网全面修复技术是一种综合性的漏损修复方法。

通过对整个管网进行检修和更换，可以彻底解决漏损问题。

这种方法适用于管道老化、漏损严重的情况，但需要较长的修复周期和较高的成本投入。

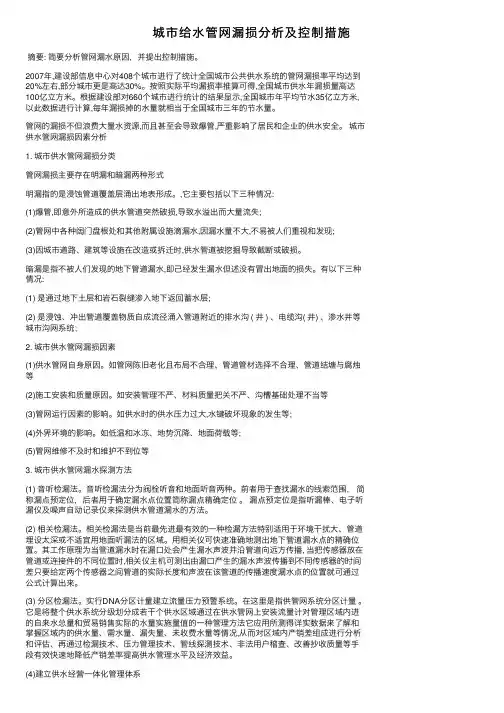

城市给⽔管⽹漏损分析及控制措施摘要: 简要分析管⽹漏⽔原因，并提出控制措施。

2007年,建设部信息中⼼对408个城市进⾏了统计全国城市公共供⽔系统的管⽹漏损率平均达到20%左右,部分城市更是⾼达30%。

按照实际平均漏损率推算可得,全国城市供⽔年漏损量⾼达100亿⽴⽅⽶。

根据建设部对660个城市进⾏统计的结果显⽰,全国城市年平均节⽔35亿⽴⽅⽶,以此数据进⾏计算,每年漏损掉的⽔量就相当于全国城市三年的节⽔量。

管⽹的漏损不但浪费⼤量⽔资源,⽽且甚⾄会导致爆管,严重影响了居民和企业的供⽔安全。

城市供⽔管⽹漏损因素分析1. 城市供⽔管⽹漏损分类管⽹漏损主要存在明漏和暗漏两种形式明漏指的是浸蚀管道覆盖层涌出地表形成。

,它主要包括以下三种情况:(1)爆管,即意外所造成的供⽔管道突然破损,导致⽔溢出⽽⼤量流失;(2)管⽹中各种阔门盘根处和其他附属设施滴漏⽔,因漏⽔量不⼤,不易被⼈们重视和发现;(3)因城市道路、建筑等设施在改造或拆迁时,供⽔管道被挖掘导致截断或破损。

暗漏是指不被⼈们发现的地下管道漏⽔,即⼰经发⽣漏⽔但述没有冒出地⾯的损失。

有以下三种情况:(1) 是通过地下⼟层和岩⽯裂缝渗⼊地下返回蓄⽔层;(2) 是浸蚀、冲出管道覆盖物质⾃成流径涌⼊管道附近的排⽔沟 ( 井 ) 、电缆沟( 井) 、渗⽔井等城市沟⽹系统；2. 城市供⽔管⽹漏损因素(1)供⽔管⽹⾃⾝原因。

如管⽹陈旧⽼化且布局不合理、管道管材选择不合理、管道结塘与腐烛等(2)施⼯安装和质量原因。

如安装管理不严、材料质量把关不严、沟槽基础处理不当等(3)管⽹运⾏因素的影响。

如供⽔时的供⽔压⼒过⼤,⽔键破坏现象的发⽣等;(4)外界环境的影响。

如低温和冰冻、地势沉降、地⾯荷载等;(5)管⽹维修不及时和维护不到位等3. 城市供⽔管⽹漏⽔探测⽅法(1) ⾳听检漏法。

⾳听检漏法分为阀栓听⾳和地⾯听⾳两种。

前者⽤于查找漏⽔的线索范围，简称漏点预定位，后者⽤于确定漏⽔点位置简称漏点精确定位。

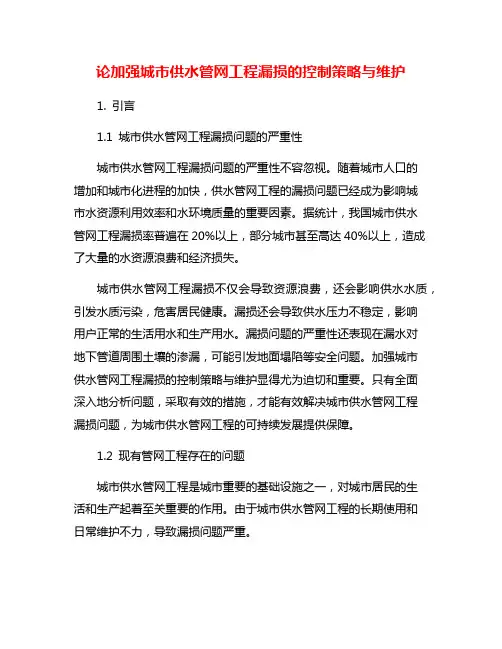

论加强城市供水管网工程漏损的控制策略与维护1. 引言1.1 城市供水管网工程漏损问题的严重性城市供水管网工程漏损问题的严重性不容忽视。

随着城市人口的增加和城市化进程的加快，供水管网工程的漏损问题已经成为影响城市水资源利用效率和水环境质量的重要因素。

据统计，我国城市供水管网工程漏损率普遍在20%以上，部分城市甚至高达40%以上，造成了大量的水资源浪费和经济损失。

城市供水管网工程漏损不仅会导致资源浪费，还会影响供水水质，引发水质污染，危害居民健康。

漏损还会导致供水压力不稳定，影响用户正常的生活用水和生产用水。

漏损问题的严重性还表现在漏水对地下管道周围土壤的渗漏，可能引发地面塌陷等安全问题。

加强城市供水管网工程漏损的控制策略与维护显得尤为迫切和重要。

只有全面深入地分析问题，采取有效的措施，才能有效解决城市供水管网工程漏损问题，为城市供水管网工程的可持续发展提供保障。

1.2 现有管网工程存在的问题城市供水管网工程是城市重要的基础设施之一，对城市居民的生活和生产起着至关重要的作用。

由于城市供水管网工程的长期使用和日常维护不力，导致漏损问题严重。

1. 老化管道：许多城市供水管道已经使用多年甚至几十年，管道老化严重，存在漏水和破裂的风险。

2. 设计不合理：部分城市供水管网工程设计存在问题，比如管道铺设不当、连接处漏水等，容易导致管网漏损。

3. 维护不及时：一些城市供水管网工程的维护工作不够及时，导致小问题逐渐积累成大问题，增加了管网漏损的发生率。

4. 技术水平低：部分城市供水管网工程管理人员技术水平较低，缺乏对管网漏损控制的有效方法和手段，难以及时发现和处理漏损问题。

以上问题严重影响了城市供水管网工程的正常运转和供水质量，也给城市的供水安全带来了潜在的风险。

加强对城市供水管网工程漏损问题的控制和维护势在必行，需要采取有效的策略和措施来解决这些问题。

2. 正文2.1 加强城市供水管网工程的排查和检修加强城市供水管网工程的排查和检修是保障供水系统正常运行的重要措施。

城市给排水系统中的管道漏损检测与修复城市给排水系统是城市基础设施的重要组成部分，起着排水、供水、治水等关键作用。

然而，随着城市发展的快速推进，管道老化、地质变化以及施工质量等问题，导致管道存在漏损现象。

管道漏损不仅会造成资源浪费，还可能对环境和居民生活带来不良影响。

因此，管道漏损检测与修复成为城市管理的重要课题。

一、管道漏损检测1. 监测设备和技术的应用针对城市给排水系统中的管道漏损问题，需要借助先进的监测设备和技术来实施检测工作。

例如，可以采用高精度的远程无损检测设备来对管道进行全面检测，以发现漏损点和漏损程度。

同时，借助地下水位监测、渗漏水测量等技术手段，可以更准确地确定漏损的位置和范围。

2. 数据收集和分析在管道漏损检测过程中，数据的收集和分析是至关重要的。

通过使用自动化监测设备，可以实时采集管道漏损的相关数据。

这些数据包括流量、压力、温度等参数，以及管道结构的信息。

通过对这些数据进行分析，可以定位漏损点，评估漏损程度，并制定相应的修复方案。

二、管道漏损修复1. 漏损修复技术管道漏损的修复技术多种多样，根据漏损的具体情况和管道所处环境的不同，可以选用相应的修复技术。

例如，对于小范围的管道漏损，可以采用局部切割和修复的方法，通过对漏损点进行局部处理来修复漏损。

对于较大范围的管道漏损，可能需要进行整体管道更换或补强。

2. 管道修复材料在管道漏损修复过程中，选择适合的管道修复材料也是至关重要的。

根据不同漏损情况，选择具有耐腐蚀性、抗压性、密封性能良好的材料进行修复。

常见的管道修复材料包括聚合物材料、复合材料以及特殊的粘合剂等。

这些材料可以有效地修复漏损点，延长管道的使用寿命。

三、管道漏损管理与维护除了管道漏损的检测与修复，管道漏损的管理与维护也是城市给排水系统中的重要环节。

定期检查管道的状况，并进行必要的维护工作，可以有效地防范管道漏损问题的发生。

此外，建立健全的管道漏损管理系统，将漏损检修工作纳入常态化管理，可以提升管理效能，减少漏损对城市运行的影响。

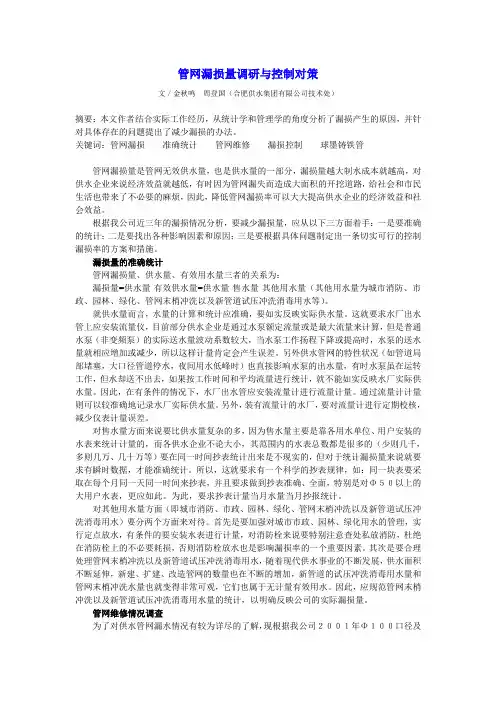

管网漏损量调研与控制对策文／金秋鸣周登国（合肥供水集团有限公司技术处）摘要：本文作者结合实际工作经历，从统计学和管理学的角度分析了漏损产生的原因，并针对具体存在的问题提出了减少漏损的办法。

关键词：管网漏损准确统计管网维修漏损控制球墨铸铁管管网漏损量是管网无效供水量，也是供水量的一部分，漏损量越大制水成本就越高，对供水企业来说经济效益就越低，有时因为管网漏失而造成大面积的开挖道路，给社会和市民生活也带来了不必要的麻烦，因此，降低管网漏损率可以大大提高供水企业的经济效益和社会效益。

根据我公司近三年的漏损情况分析，要减少漏损量，应从以下三方面着手：一是要准确的统计；二是要找出各种影响因素和原因；三是要根据具体问题制定出一条切实可行的控制漏损率的方案和措施。

漏损量的准确统计管网漏损量、供水量、有效用水量三者的关系为：漏损量=供水量-有效供水量=供水量-售水量-其他用水量（其他用水量为城市消防、市政、园林、绿化、管网末梢冲洗以及新管道试压冲洗消毒用水等）。

就供水量而言，水量的计算和统计应准确，要如实反映实际供水量。

这就要求水厂出水管上应安装流量仪，目前部分供水企业是通过水泵额定流量或是最大流量来计算，但是普通水泵（非变频泵）的实际送水量波动系数较大，当水泵工作扬程下降或提高时，水泵的送水量就相应增加或减少，所以这样计量肯定会产生误差。

另外供水管网的特性状况（如管道局部堵塞，大口径管道停水，夜间用水低峰时）也直接影响水泵的出水量，有时水泵虽在运转工作，但水却送不出去，如果按工作时间和平均流量进行统计，就不能如实反映水厂实际供水量。

因此，在有条件的情况下，水厂出水管应安装流量计进行流量计量。

通过流量计计量则可以较准确地记录水厂实际供水量。

另外，装有流量计的水厂，要对流量计进行定期校核，减少仪表计量误差。

对售水量方面来说要比供水量复杂的多，因为售水量主要是靠各用水单位、用户安装的水表来统计计量的，而各供水企业不论大小，其范围内的水表总数都是很多的（少则几千，多则几万、几十万等）要在同一时间抄表统计出来是不现实的，但对于统计漏损量来说就要求有瞬时数据，才能准确统计。

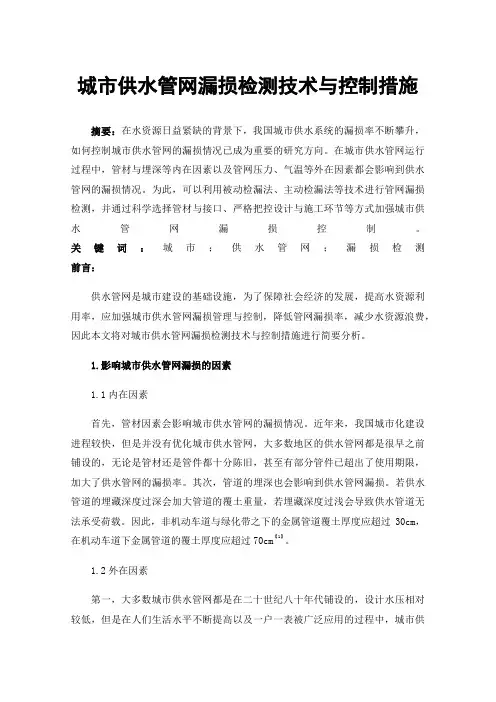

城市供水管网漏损检测技术与控制措施摘要：在水资源日益紧缺的背景下，我国城市供水系统的漏损率不断攀升，如何控制城市供水管网的漏损情况已成为重要的研究方向。

在城市供水管网运行过程中，管材与埋深等内在因素以及管网压力、气温等外在因素都会影响到供水管网的漏损情况。

为此，可以利用被动检漏法、主动检漏法等技术进行管网漏损检测，并通过科学选择管材与接口、严格把控设计与施工环节等方式加强城市供水管网漏损控制。

关键词：城市；供水管网；漏损检测前言：供水管网是城市建设的基础设施，为了保障社会经济的发展，提高水资源利用率，应加强城市供水管网漏损管理与控制，降低管网漏损率，减少水资源浪费，因此本文将对城市供水管网漏损检测技术与控制措施进行简要分析。

1.影响城市供水管网漏损的因素1.1内在因素首先，管材因素会影响城市供水管网的漏损情况。

近年来，我国城市化建设进程较快，但是并没有优化城市供水管网，大多数地区的供水管网都是很早之前铺设的，无论是管材还是管件都十分陈旧，甚至有部分管件已超出了使用期限，加大了供水管网的漏损率。

其次，管道的埋深也会影响到供水管网漏损。

若供水管道的埋藏深度过深会加大管道的覆土重量，若埋藏深度过浅会导致供水管道无法承受荷载。

因此，非机动车道与绿化带之下的金属管道覆土厚度应超过30cm，在机动车道下金属管道的覆土厚度应超过70cm【1】。

1.2外在因素第一，大多数城市供水管网都是在二十世纪八十年代铺设的，设计水压相对较低，但是在人们生活水平不断提高以及一户一表被广泛应用的过程中，城市供水量不断增加，供水管网的压力也越来越大，且管材与管件质量不同，压力过大会造成爆管，很容易导致管网漏损。

第二，刚性接口的管道很容易受到气温变化的影响，例如在夏季，由于温度较高，所以管道会伸长，而冬季温度过低，管道会收缩。

长期收缩会导致管道接口出现松动漏水的情况，甚至会导致管道出现断裂等情况。

2.城市供水管网漏损检测技术供水管网漏损主要包括暗漏与明漏这两种情况，其中暗漏占大多数，是城市供水管网中很难发现与控制的问题。

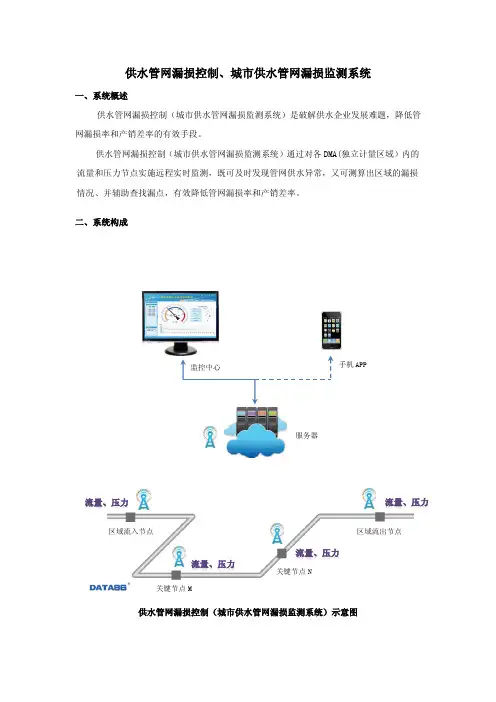

供水管网漏损控制、城市供水管网漏损监测系统一、系统概述供水管网漏损控制（城市供水管网漏损监测系统）是破解供水企业发展难题，降低管网漏损率和产销差率的有效手段。

供水管网漏损控制（城市供水管网漏损监测系统）通过对各DMA(独立计量区域）内的流量和压力节点实施远程实时监测，既可及时发现管网供水异常，又可测算出区域的漏损情况、并辅助查找漏点，有效降低管网漏损率和产销差率。

二、系统构成供水管网漏损控制（城市供水管网漏损监测系统）示意图区域流出节点区域流入节点 关键节点M关键节点N监控中心手机APP服务器三、系统功能在线监测重要节点的实时流量、压力，科学制订并执行调度方案，使管网流量、水压平稳运行。

及时发现DMA中的流量和压力变化，识别出发生爆管的可能性。

根据预判信息第一时间发布管网水量、水压调度指令和阀门远程控制要求，并迅速采取排查和检漏措施。

应用夜间最小流量原理，自动判断、分析各DMA是否泄漏以及当前泄漏水平，为制定检漏方案提供依据。

通过对各区域内流入、流出和实际销售水量的定期分析，有效统计各分区内的供水量、需水量、漏失量等数据，核算产销差。

结合管网长期运行数据，在确保充分、有效满足用户需求的前提下，适当降低并逐步确立常设供水压力，既可降低当前的泄漏水平，又可减少老化管网的爆管几率。

对各监测点的水表口径和实际用水量进行智能分析，综合判断当前水表是否匹配，并给出配表的合理建议。

通过DATA86供水管网漏损控制（城市供水管网漏损监测系统）长期的监测、分析，可掌握各区域的用水规律，为水量分配、管网改造提供基础数据。

四、软件界面供水管网漏损控制（城市供水管网漏损监测系统）软件界面。
