Multisim 电路仿真Multisim 12.0提供了多种电路仿真引擎，包含Xspice、VHDL和Verilog等。
电路仿真分析的一般流程为：（1）设计仿真电路图；（2）设置分析参数；（3）设置输出变量的处理方式；（4）设置分析项目；（5）自定义分析选项开始/终止仿真分析，可以单击仿真运行开关按钮，或者执行主菜单的Simulate|Run命令。
暂停/继续仿真分析，可以单击仿真运行开关按钮，或者执行主菜单的Simulate|Pause命令。
1. Multisim 12.0的仿真参数设置在使用Multisim12.0进行仿真分析时，需要对各类仿真参数进行设置，包含仿真基本参数（仿真计算步长、时间、初始条件等）的设置；仿真分析参数（分析条件、分析范围、输出结点等）设置；仿真输出显示参数（数据格式、显示栅格、读数标尺等）设置。
1）仿真基本参数的设置仿真基本参数的设置，可以通过执行Simulate|Interactive Simulation Settings 命令，打开交互式仿真设置对话框，如图2-1所示，通过修改或者重设其中的参数，可以完成仿真基本参数的设置。
图3-1 仿真基本参数设置对话框2）仿真输出显示参数的设置仿真输出参数的设置，是通过执行View|Grapher命令，打开Grapher View 仿真图形记录器，对话框如图3-2所示。
图3-2 Grapher View仿真图形记录器2. Multisim 12.0的仿真分析Multisim12.0提供了多种仿真分析方法，如图3-3所示，主要包含：直流工作点分析（DC Operation Point Analysis），交流分析(AC Analysis)，单频交流分析( Single Frequency AC Analysis)，瞬态分析( Transient Analysis)，傅立叶分析( Fourier Analysis)，噪声分析(Noise Analysis)，噪声系数分析( Noise Figure Analysis)，失真分析( Distortion Analysis)，直流扫描分析( DC Sweep Analysis)，灵敏度分析( Sensitivity Analysis)，参数扫描分析( Parameter Sweep Analysis)，温度扫描分析(Temperature Sweep Analysis)，极点-零点分析( Pole-Zero Analysis))，传递函数分析(Transfer Function Analysis)，最坏情况分析( Worst case Analysis)，蒙特卡罗分析(Monte Carlo Analysis)，批处理分析(Batched Analysis)和用户自定义分析(User Defined Analysis)等。
multisim教程以下是Multisim的简单教程：Multisim是一款用于电子电路仿真和设计的软件工具。
下面我将介绍一些基本的操作步骤，帮助你开始使用Multisim。
1. 打开Multisim软件并创建新项目。
选择“File”菜单中的“New”选项，然后选择“New Design”来创建一个新的电路设计。
2. 选择器件进行电路设计。
在“Place”菜单中选择合适的器件，如电阻、电容、二极管等，并将它们拖放到电路图板上。
3. 连接器件。
使用连线工具将器件彼此连接起来，这样就可以形成一个完整的电路。
确保连接正确，以保证电路的功能。
4. 设定器件参数。
双击选择的器件，在弹出的属性框中设置相应的参数，如电阻值、电容大小等。
5. 运行仿真。
选择“Simulate”菜单中的“Run”选项，或使用工具栏上的仿真按钮来运行仿真。
Multisim将模拟电路的行为，并显示电路的响应结果。
6. 分析仿真结果。
查看仿真结果，包括电流、电压、功率等参数。
这些结果将帮助你评估电路的性能和功能。
7. 调整和改进电路设计。
根据仿真结果，你可以对电路进行优化和改进。
调整参数、更换器件或重新设计电路布局，以达到设计要求。
8. 保存和导出设计。
将设计保存为Multisim项目文件，以便后续修改和使用。
如果需要，你还可以导出电路图、仿真结果等。
请注意，以上步骤仅为基础操作示例。
Multisim是一款功能强大的软件工具，还提供许多高级功能和特性，如多工程协作、电路板布局等。
你可以进一步学习和探索这些功能，以扩展你的电子电路设计能力。

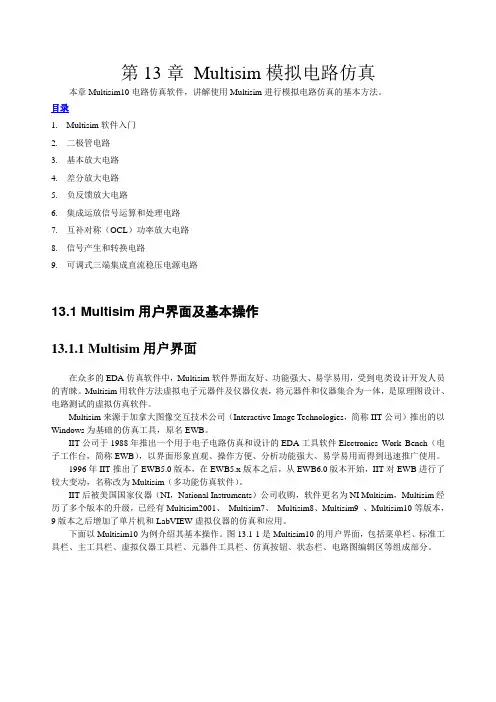

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进行模拟电路仿真的基本方法。
目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。
Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。
Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。
IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。
1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。
IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。
下面以Multisim10为例介绍其基本操作。
图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。
第13章 Multisim模拟电路仿真本章Multisim10电路仿真软件，本章节讲解使用Multisim进行模拟电路仿真的基本方法。
目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。
Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。
Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。
IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。
1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。
IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim 经历了多个版本的升级，已经有Multisim2001、 Multisim7、 Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。
下面以Multisim10为例介绍其基本操作。
图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。
