水准仪线路测量操作步骤

徕卡DNA数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03是徕卡新一代的数字水准仪，它具有以下性能特点：a)中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明；b)超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；c)采用新式标准磁阻尼补偿器，测量精度达到0.3mm/Km；d)可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；e)数据记录在内存中或PC卡上，可以建8个作业，内存6 000个测量数据或1650组测站数据(BF)；f)采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；g)数据输出方式灵活，用户可以自己定制数据输出格式；h)可以使用5#干电池……等等。

仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。

2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。

如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。

光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。

3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。

例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。

闭合水准路线测量步骤
闭合水准路线测量是一种常用的测量方法，用于测量地面上不同点之间的高差。

下面是闭合水准路线测量的步骤：
1. 确定闭合水准路线的起点和终点，并确定测量的途径点。

起点和终点通常选择在相对平坦的地面上，途径点应尽可能均匀分布在闭合线路上。

2. 选择合适的测量设备，包括水准仪、测量杆等。

3. 在起点设置基准点，使用测量杆或其他固定物体作为基准点，并确定其高程为零点。

4. 使用水准仪在基准点上测量，并记录测量结果。

测量时应注意水准仪的水平仪是否准确，避免误差。

5. 移动至下一个测量点，设置测量杆或其他固定物体，并使用水准仪进行测量。

记录测量结果。

6. 按照闭合路线的顺序逐个测量，直到达到终点。

7. 返回起点，重新测量基准点的高程，检查闭合差。

闭合差应尽可能小，一般要求闭合差在一定范围内。

8. 如果闭合差超出范围，需要进行调整。

可以通过调整起点和终点的高程，或者通过调整途径点的高程来使闭合差减小。

9. 重新测量调整后的基准点，检查闭合差是否满足要求。

如满足要求，则闭合水准路线测量完成。

10. 对于较长的闭合水准路线，可以设置中间的检查点，以便检查闭合差的变化情况，并进行必要的调整。

闭合水准路线测量的步骤可以根据具体情况进行调整和修改，但以上步骤是一般的测量流程。

在进行测量时，应注意测量设备的准确性和测量过程中的误差控制，以保证测量结果的准确性。

普通水准测量步骤1.设定基准点：首先需要确定一个已知高程的基准点，这可以是一个已经测量过高程的点，比如一个已知高程的大地控制点。

这个基准点可以用来确定整个测量中的绝对高程。

2.设置测量线：根据需要测量的范围和区域的地形情况，需要选择适当的测量线路。

测量线应该在被测高程差范围内保持平直和稳定，并且应该尽量避免遮挡物。

在需要跨越障碍物时，可以使用支架或者垫块来保持测量线的水平。

3.建立起点和终点：在测量线的起点和终点上，需要建立测量点。

这些测量点可以是一个合适的地面标记，比如一根木桩或者是一个固定的钉子。

起点和终点应该在同一水平线上，并且在测量线上的两个端点。

4.安装水准仪：在起点上，需要安装一个水准仪，这是测量的主要仪器。

水准仪通常由一个望远镜，一个水平圆筒和一个望远镜刻度盘组成。

水准仪的水平圆筒应该是水平的，并且望远镜刻度盘上的十字线应该明确地看到。

5.望远镜观测：使用水准仪上的望远镜观测视线上的测点。

观测时，应该使用三脚架来稳定水准仪，并保持水准仪的水平。

通过观测不同的测点，可以记录下不同点的高程，并计算出高程差。

6.数据记录和计算：观测完成后，需要记录下观测数据。

这些数据可以包括观测点的高程差，水准仪的仪器高程和其他可能的修正因素，比如仪器温度和大气压力等。

通过这些数据，可以进行进一步的计算，来确定各个测点的绝对高程。

8.绘制高程图：最后一步是将测量结果绘制成高程图。

高程图可以通过在地图上标记出各个测点的高程，来显示出该区域的地形和高程等级。

这可以帮助工程师和设计师在后续项目中进行合适的建筑和设计。

总结起来，普通水准测量可以通过以上步骤来测量和确定地表的高程差。

这是一种常用的测量方法，广泛应用于建筑和工程中。

通过准确地测量地面高程差，可以为后续的工程设计和施工提供重要的参考依据。

二等水准测量方式与步骤（1）从实验场地的某一水淮点动身，选定一条闭合水准线路；或从一个水准点动身至另一水淮点，选定一条附合水准线路。

线路长度为2000－3000m。

(2) 安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测顺序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序：前后后前；返测奇数站的观测程序：前后后前；返测偶数站的观测程序：后前前后；（3）手薄记录和计算见表“二等水准测量记录”中按表头的顺序顺序(1)－(8)、(9)一(10)为计算结果：后视距离(9)＝100×（(1)-(2)) 前视距离(10)＝100×（(5)-(6)）视距之差(11)＝(9)－(10) 视距累计差（12）＝上站（12）十本站（11）基辅分划差（13）＝（4）＋K －（7），(k＝30155或60655视标尺而定) （14）＝（3）＋K －（8）大体分划高差（15）＝（3）－（4），辅助分划高差（16）＝（8）－（7）高差之差（17）＝（14）－（13）＝（15）－（16）平均高差（18）＝{（15）＋（16）}/2 每站读数终止记录（1）－（8），随即进行各项计算（9）一（10），并按上表进行各项检查后，知足如下限差后，才能搬站。

(4) 依次设站，用相同的方式进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定，线路高差闭合差的允许值±4。

水准测量作业技术要求之差m m 高差之差mm 测高差不符值二DS1,DS05<=50<=1<=3><=<=<=1±4注：K——测段、区段或线路长度，km；测自-______至________ 20 年月日时刻始______时______分末______时______ 分成像_____________ 温度____________云量______________ 风向风速_____________ 天气____________土质______________ 太阳方向______________测站编号后视下丝前视下丝方向及尺号标尺读数基＋K减辅备注上丝上丝后距前距基本分划辅助分划视距差d视距差累计(1)(5)后(3)(8)( 13)(2)(6)前(4)(7)( 14)(9)(10)后－前(15)(16)(17)(11)(12)h(18)（5）内业计算内业计算包括水准测量的概算与平差计算。

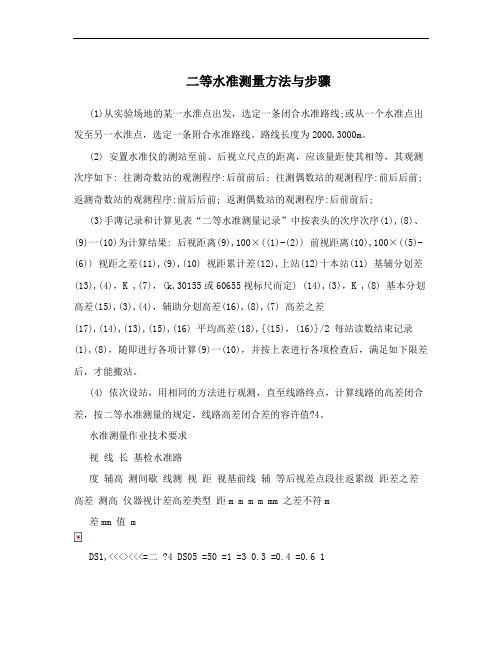

二等水准测量方法与步骤(1)从实验场地的某一水淮点出发，选定一条闭合水准路线;或从一个水准点出发至另一水淮点，选定一条附合水准路线。

路线长度为2000,3000m。

(2) 安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测次序如下: 往测奇数站的观测程序:后前前后; 往测偶数站的观测程序:前后后前; 返测奇数站的观测程序:前后后前; 返测偶数站的观测程序:后前前后;(3)手薄记录和计算见表“二等水准测量记录”中按表头的次序次序(1),(8)、(9)一(10)为计算结果: 后视距离(9),100×((1)-(2)) 前视距离(10),100×((5)-(6)) 视距之差(11),(9),(10) 视距累计差(12),上站(12)十本站(11) 基辅分划差(13),(4)，K ,(7)，(k,30155或60655视标尺而定) (14),(3)，K ,(8) 基本分划高差(15),(3),(4)，辅助分划高差(16),(8),(7) 高差之差(17),(14),(13),(15),(16) 平均高差(18),{(15)，(16)}/2 每站读数结束记录(1),(8)，随即进行各项计算(9)一(10)，并按上表进行各项检查后，满足如下限差后，才能搬站。

(4) 依次设站，用相同的方法进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定，线路高差闭合差的容许值?4。

水准测量作业技术要求视线长基检水准路度辅高测间歇线测视距视基前线辅等后视差点段往返累级距差之差高差测高仪器视计差高差类型距m m m m mm 之差不符m差mm 值 mDS1,<<<><<<=二 ?4 DS05 =50 =1 =3 0.3 =0.4 =0.6 1注: K——测段、区段或路线长度，km; 测自-______至________ 20 年月日时间始______时______分末______时______ 分成像_____________ 温度____________云量______________ 风向风速_____________ 天气____________土质______________ 太阳方向______________测站下下基方编号丝丝，K 后前向标尺读数视视上上减备丝丝及注后距前距基本辅助尺视视距差辅分划分划号距差d 累计(后 (1) (5) (3) (8) 13)(前 (2) (6) (4) (7) 14)后((9) (10) (15) (16) ,前 17)(11) (12) h (18)后前后 ,前h后前后 ,前h(5)内业计算内业计算包括水准测量的概算与平差计算。

水准仪使用的五个步骤水准仪如何操作水准仪的使用包括:水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架水准仪的使用包括:水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否坚固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置圆水准气泡居于圆指标圈之中。

实在方法:用仪器练习。

在整平过程中，气泡移动的方向与大拇指运动的方向一致。

3. 瞄准瞄准是用望远镜精准地瞄准目标。

首先是把望远镜对向远处光亮的背景，转动目镜调焦螺旋，使十字丝清楚。

再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。

最后转动物镜对光螺旋，使水准尺的清楚地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。

4. 精平精平是使望远镜的视线精准明确水平。

微倾水准仪，在水准管上部装有一组棱镜，可将水准管气泡两端，折射到镜管旁的符合水准察看窗内，若气泡居中时，气泡两端的象将符合成一抛物线型，说明视线水平。

若气泡两端的象不相符合，说明视线不水平。

这时可用右手转动微倾螺旋使气泡两端的象完全符合，仪器便可供应一条水平视线，以充分水准测量基本原理的要求。

注意:气泡左半部分的移动方向，总与右手大拇指的方向不一致。

5. 读数用十字丝，截读水准尺上的读数。

水准仪多是倒象望远镜，读数时应由上而下进行。

先估读毫米级读数，后报出全部读数。

注意，水准仪使用步骤确定要按上面次序进行，不能颠倒，特别是读数前的符合水泡调整，确定要在读数前进行。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

简述水准仪使用的简单步骤
水准仪是一种常用的测量仪器，用于测量地面或水平面的高度差。

以下是水准仪的简单使用步骤：
1. 设置基准点：首先确定一个高程已知的基准点，并将水准仪放置在此基准点上。

2. 调平水准仪：使用水准仪上的调平脚调节，使水准仪的气泡在水平线上居中。

3. 定位测点：将水准仪移至待测点，并确保其稳定放置。

4. 观测读数：在水准仪上的刻度盘上读取测点的高差读数。

水准仪上的刻度盘通常分为两个，一个用于测量正高差，一个用于测量负高差。

5. 记录测量结果：将每个测点的高差读数记录下来，包括正负符号，以及对应的测点编号。

6. 校准和加工数据：根据需要，对测得的高差进行校正和加工，可以使用水准网进行平差，使测得的高差更精确。

7. 解释和应用结果：根据测量的高差数据，进行解释和分析，用于工程测量、建筑设计等领域。

需要注意的是，在实际使用水准仪进行测量时，还需要考虑一
些因素，如大气压力、地球重力等，可以通过进行校正来提高测量的准确性。

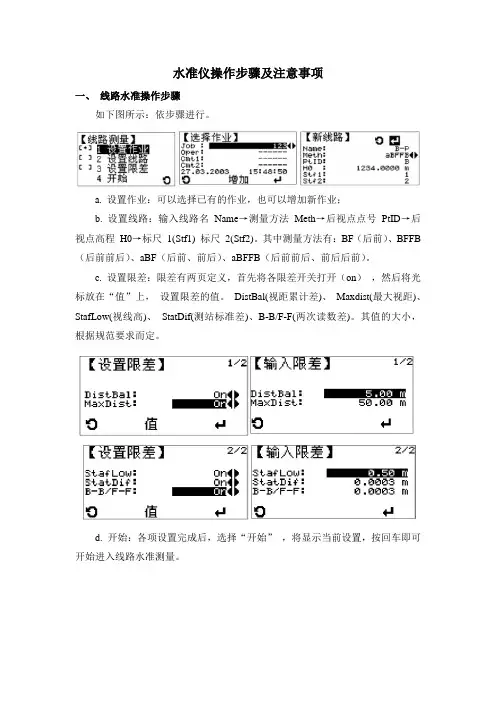

水准仪操作步骤及注意事项一、线路水准操作步骤如下图所示：依步骤进行。

a. 设置作业：可以选择已有的作业，也可以增加新作业；b. 设置线路：输入线路名Name→测量方法Meth→后视点点号PtID→后视点高程H0→标尺1(Stf1) 标尺2(Stf2)。

其中测量方法有：BF（后前）、BFFB （后前前后）、aBF（后前、前后）、aBFFB（后前前后、前后后前）。

c. 设置限差：限差有两页定义，首先将各限差开关打开（on），然后将光标放在“值”上，设置限差的值。

DistBal(视距累计差)、Maxdist(最大视距)、StafLow(视线高)、StatDif(测站标准差)、B-B/F-F(两次读数差)。

其值的大小，根据规范要求而定。

d. 开始：各项设置完成后，选择“开始” ，将显示当前设置，按回车即可开始进入线路水准测量。

在上方的状态栏中，显示BFFB FBBF，其下方有一个箭头，表示当前要测量的标尺，下方有“查看” ，用来查看测量信息。

PtID：点号、Rem：注记、Dbal：累计视距差、Dtot：累计距离。

当一个测段测量完成后，退出线路水准测量程序，如果要进行下一条线路水准测量，必须重新启动“线路测量”程序。

如果测量到某一步，需要重新测量时，你只需要按<<Back 按键，按提示操作即可，如果要重测再上一步，你再按<<Back 按键，可一级一级向上一步返回，进行重测作业。

二、测量注意事项分析测量误差的来源，在测量过程中减小或消除误差。

序号误差来源减小或消除误差方法1 水准仪的交叉误差认真检校交叉角和水准器，严格整平仪器，在连续各测站上安置水准仪的三脚架时，应使其中两脚与水准路线方向平行，而第三脚轮换置于路线方向的左侧与右侧，并使测站数为偶数。

2 水准仪i角误差严格检校i角，尽量使前后视距相等。

3 观测误差固定测量人员3 气温变化对仪器的影响观测前晾晒仪器半小时以上，使其与外界温度一致；作业中用伞遮住仪器，搬站时用白布罩住仪器；操作时尽量减少用手接触仪器的时间；相邻测站采用相反的观测程序；测段往返测安排在异午时段进行。

水准仪仪操作规程
《水准仪操作规程》
一、准备工作
1.1 检查水准仪的外观和零部件是否完好。

1.2 将水准仪放置在平稳的地面上，并确保其稳固。

1.3 检查水准仪的液面是否在中心标记线上，如不在中心应进行调整。

1.4 确认水准仪的目标器和望远镜的镜头清洁，并无破损。

二、校准
2.1 使用校准板或校准架对水准仪进行校准。

2.2 通过调节水准仪的调节螺旋，使目标器与水平线垂直，确保读数准确。

三、测量操作
3.1 将水准仪放置在需要测量的位置，确保其稳固。

3.2 通过目标器和望远镜对准测量点，操作目标器上的水平刻度尺与圆心平准器上的中心点对齐。

3.3 通过望远镜读取测量点高差，记录测量值。

四、结束工作
4.1 清洁水准仪的零部件，确保其干净整洁。

4.2 关闭水准仪的液面校正螺钉，避免液面泄露。

4.3 放置水准仪在防尘箱内，存放在干燥通风的环境中。

五、安全注意事项
5.1 在使用水准仪时，应穿戴安全帽和防护眼镜，确保安全。

5.2 操作水准仪时，应避免在潮湿或恶劣的环境中使用，以防
损坏水准仪。

5.3 在使用水准仪时，应注意周围的环境，避免发生意外事故。

六、维护保养
6.1 定期检查水准仪的外观和零部件，如有损坏应及时修理或
更换。

6.2 定期清洁水准仪的镜头和零部件，确保其正常使用。

以上就是关于水准仪操作规程的相关内容，希望能够对您有所帮助。
